Как сделать вентиляцию в ванной и туалете: устройство, подключение, проверка

Виды вентиляции

По способу организации вентиляция делится на:

• Естественную. Организуется натуральным способом через неплотности, зазоры дверных, оконных проемов, открытые форточки, створки и вытяжной канал. Основывается на природных законах воздухообмена, когда приточный холодный воздухопоток вытесняет теплый отработанный через вентиляционное отверстие. Организованная естественная вентиляция называется аэрацией.
• Принудительную. Отличается оснащением механическими средствами побуждения воздухообменного процесса. Внутри вентиляционных каналов размещаются вентиляторы, которые работают на приток и удаление воздушных масс из помещения. При этом температурная разница не важна, воздух меняется механически с заданной периодичностью.

По направлению движения потока:

• Приточная. Поступление свежего прохладного воздуха внутрь помещений. Может быть как естественной, так и принудительной. При аэрации устанавливаются стеновые, оконные проветриватели.
• Вытяжная. Отведение воздуха из помещения через вентиляционные каналы. Также может быть естественной и механической.
• Приточно-вытяжная. Организовано движение воздушных масс сразу в двух направлениях – приток и вытяжка. Наиболее популярны аэрация и механический способ.
• Смешанная. Использование приточной или вытяжной вентиляции механического побуждения, в то время, как другой канал подает/удаляет воздух естественным способом. Предпочтительнее устанавливать механическую вытяжку, тогда в помещении образуется область разреженного давления, в которую приточный поток будет затягиваться самостоятельно.

Монтаж вентиляции своими руками

Перед установкой системы выполняют подготовительные работы. Нужно сравнить размер патрубка вентилятора с диаметром шахты. При несовпадении параметров устанавливают переходную манжету. Шахту маленького диаметра рассверливают.

Определение места для установки

Для повышения эффективности системы проветривания нужно правильно определить место ее монтажа. Вытяжку рекомендуется размещать в верхней части стены. Это позволит быстро удалять горячий воздух из помещения. В нижнюю часть дверного полотна встраивают решетку.

Диагностика состояния вентиляционного канала

При ведении ремонтных работ в ванной комнате в первую очередь определяют проходимость вентиляционных каналов. Для проверки тяги к отверстию подносят бумажную полоску, горящую спичку или зажигалку. Если огонь наклоняется в сторону шахты, система функционирует правильно.

Выбор схемы подключения прибора

Для ванной комнаты в типовой квартире естественного проветривания недостаточно. Единственным исключением считаются помещения, в которых есть окна. Самой распространенной схемой установки вентилятора является подключение к электрическому выключателю. Пока включен свет, вытяжка будет работать.

Тонкости установки вентилятора

Вентилятор устанавливают так:

1. Удаляют лицевую панель. Места соприкосновения корпуса со стеной обрабатывают полимерным клеем или герметиком. Эти способы крепления подходят для монтажа легких пластиковых вытяжек.
2. Вставляют вентилятор в шахту таким образом, чтобы мотор и рабочее колесо вошли в канал. Корпус прижимают к стене, дожидаясь схватывания клеевого состава.
3. Устанавливают противомоскитную сетку. Это предотвратит попадание в помещение пыли и насекомых. Лицевую панель закрепляют саморезами.
4. Прокладывают проводку, подключают прибор к электрической сети.

Схема подключения вентилятора к электрической сети.

Распространенные ошибки при монтаже

При отсутствии соответствующих навыков человек при установке системы может допустить ошибки:

• неправильное конструирование воздуховодов, препятствующее движению воздушных масс;
• нарушение герметичности соединений;
• прокладка вентиляционных труб в жилых комнатах, при которой шум работающей аппаратуры доставляет неудобства жильцам.

При неправильном выполнении расчетов система будет функционировать некорректно. Ее придется демонтировать и построить заново.

Преимущества и недостатки естественной вентиляции

В жилищном строительстве устройства вентилирования естественного типа монтируются с учетом требований СНИП и принципов современного экопроектирования. Несмотря на соответствие нормам, такие устройства имеют как положительные, так и отрицательные свойства.

К положительным моментам относят:

• низкая стоимость организации вентиляции естественного типа;
• нечастые регламентные работы по поддержке системы в норме;
• в отличие от принудительных систем, отсутствует шум;
• монтаж вентиляционных устройств не вызывает осложнений даже у новичков;
• для того, чтобы построить вентиляционный канал, потребуется совсем немного времени;
• для поддержки функциональности системы не требуются дополнительные затраты;
• срок службы системы не ограничен;
• вентиляция естественного типа не является объектом повышенной опасности и не становится причиной аварийных ситуаций;
• данные системы можно совмещать с вентиляцией принудительного типа.

К отрицательным моментам относят:

• данные системы не способны регулировать скорость вытяжного потока: при повышенной влажности в помещении, такая особенность становится причиной появления грибка или очагов плесени;
• слабо защищенные приточные устройства не удерживают пыль, крошечных насекомых и семена растений, в результате чего для поддержания порядка в помещении приходится затрачивать больше усилий;
• установка защитных сеток нарушает нормальную циркуляцию воздуха и не может стать решением данной проблемы;
• в зимний период, при осуществлении проветривания помещений естественным образом, возникают серьезные теплопотери;
• зависимость эффективности вытяжки от уличной температуры и силы ветра.

Правила обустройства вентиляции: нормы, требования

Существуют нормы воздухообмена, которые должны обеспечиваться инженерной сетью. Частный дом и квартира в законодательных документах рассматривается как единая система, требующая сбалансированного вентилирования.

Распространенная схема – когда свежий воздух поступает в жилые комнаты, через щель под дверями проникает в туалет и ванную. Отработанная воздушная масса из сантехнических комнат отводится по вытяжке.

Разница небольшая между квартирой и частным домом в обустройстве вытяжного канала. Многоквартирные здания по проекту оснащены общедомовой вентиляционной шахтой.

В ванной комнате и туалете уже предусмотрен вытяжной канал, но его работы не всегда достаточно. Для улучшения воздухообмена владелец квартиры может дополнительно обустроить свою вентиляцию.

Однако вытяжку подключать к общедомовой шахте разрешается с неполным перекрытием вентиляционного отверстия. Владельцу квартиры требуется получить разрешение у организации, обслуживающей многоквартирный дом.

В частном доме с обустройством вентиляции проще. Владелец недвижимости обустраивает вытяжной канал трубой, выводя стояк через крышу на улицу.

Особых запретов от сторонних организаций нет, но вентиляция должна соответствовать санитарным нормам.

Информация отражена в актуальной редакции СНиП 41-01-2003 и СП 54.13330.2016. Дополнительные нормативы для жилых многоквартирных зданий отражены в актуальной редакции СНиП 31-01-2003.

1. Согласно законодательной документации, в раздельную ванную и туалет частного дома или квартиры должно поступать свежего воздуха из жилых комнат 25 м3/час.
2. Для совмещенного санузла норма объема притока увеличена до 50 м3/час.

Люди с достатком современные частные дома возводят по авторским проектам, где предусматривают просторные сантехнические комнаты.

Рекомендуемого притока 25 м3/час для большого помещения с ванной, гидробоксом и другими привилегиями недостаточно. Аналогичная проблема касается туалета и совмещенного санузла.

Чтобы обеспечить полный воздухообмен, расчет выгоднее делать по объему помещения.

Расчет производительности вентиляции

В сложных расчетах вентиляции помогают табличные значения кратности и объема воздухообмена для комнат определенного целевого назначения.

Таблицы имеются в свободном доступе. Расчет целесообразно делать для всего дома или квартиры по 3 параметрам:

1. Установленная санитарная норма поступления свежего воздуха на каждого проживающего и временно пребывающего в здании человека.
2. Рекомендуемая кратность воздухообмена за час для каждой комнаты.
3. Установленная норма воздухообмена на каждый 1 м2 площади или 1 м3 объема помещения.

Важно! После выполнения расчетов берется максимальный показатель из трех полученных результатов. Под него подбирают вентиляционное оборудование соответствующей производительности

К примеру, для дома площадью 120 м2 с 5 постоянно проживающими людьми требуется:

По норме воздуха на каждого человека – 150 м3/час. По кратности воздухообмена – 130,2 м3/час. По норме воздухообмена на каждый 1 м2 площади – 249 м3/час.

Большее значение в трех расчетах – 249 м3/час. Число берете за основу, округляете до 250 м3/час, распределяете на комнаты всего дома.

Для кухни установлены жесткие нормы, поэтому целесообразно отвести примерно 150 м3/час.

Оставшиеся 100 м3/час из общего значения разделите для ванной, туалета и жилых комнат с учетом установленных норм воздухообмена на каждое помещение по целевому назначению.

Виды вытяжных вентиляторов

Все приборы для принудительной вытяжки в ванной делятся на несколько видов:

1. По методу запуска. Без управления и с управлением посредством датчиков и пульта.
2. По месту монтажа. Для вытяжки зачастую применяются настенные вентиляторы, их можно легко снимать при необходимости, делать профилактический ремонт или менять.

Но существуют и потолочные приборы для вентилирования, у них есть немало достоинств:

• большая производительность;
• простая установка;
• возможность скрыть корпус вентилятора за накладным потолком;
• приятный дизайн.

А также вентилирующие устройства для вытяжки подразделяют по глубине установки. Существуют накладные вентиляторы и встроенные в стену на одном уровне.

3. По типу конструкции.

Для того чтобы понимать, какой вентилятор лучше подойдет при вытяжке для ванной и туалета, нужно представлять их устройство.

Всего их четыре, но применяются в быту только два вида:

1. Осевой. Наиболее популярная модель для использования в санузлах, поскольку его монтаж самый простой. Прибор представляет собой цилиндр, внутри которого находится двигатель с лопастями на валу. Нужно лишь вставить его в вентиляционный колодец и закрепить.
2. Радиальный (центробежный). Название такое он получил из-за принципиальной работы, когда воздушные массы устремляются наружу за счет центробежной силы.

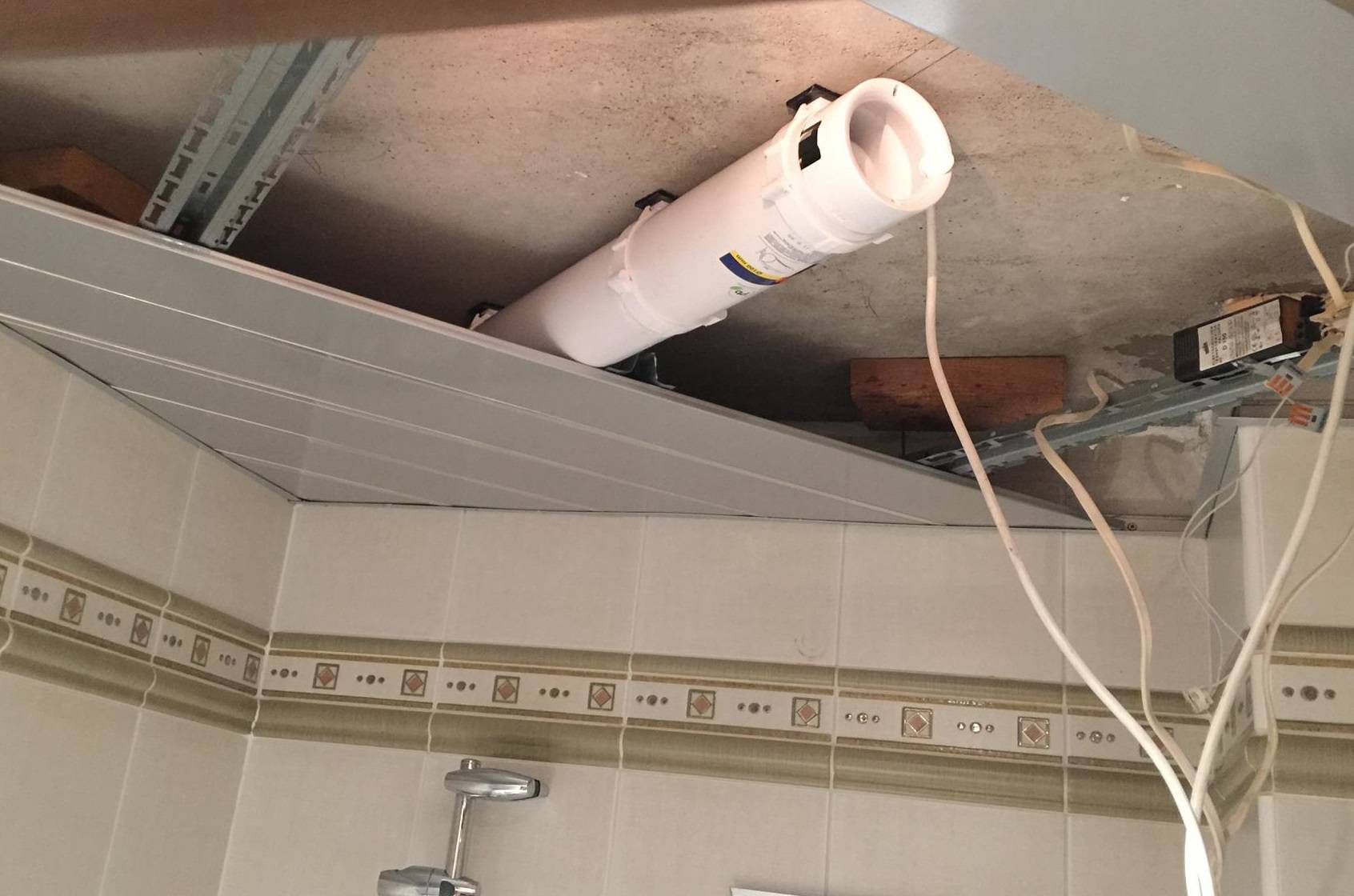

Существуют еще канальные устройства. Данные вентилирующие устройства используются для вытяжки в больницах, школах, детских садах и других учреждениях.

А также используются промышленные установки. Как видно из названия, такие вентиляторы применяются в производственных цехах, заводах.

Ванная комната: решение проблем с вентиляцией

Монтаж вентиляции в ванной

Помещение ванной имеет свой собственный микроклимат. В первую очередь это помещение, где постоянно скапливается влага, оседает на стенах, дверном полотне, зеркалах и других предметах интерьера. Как бы ни было приятно оставлять сообщения на запотевшем зеркале, надо устранять недостатки воздухообмена и всерьез задуматься над отсутствием притока и оттока воздуха.

Как проверить вентиляцию в ванной: в каждом помещении есть вентиляционные решетки для ванной комнаты, вот к ним и надо поднести зажженную спичку. Если пламя направилось внутрь воздуховода – вентиляция работает, нет – нужна принудительная вентиляция в ванной комнате. Но не стоит сразу искать телефоны служб и вызывать мастера, при ремонте санузла многое можно сделать самостоятельно, в том числе установить вентиляцию в ванной. Для этого нужно только вооружиться знаниями, а навыки придут достаточно быстро.

Воздухообмен в ванной комнате: сначала надо попробовать восстановить

Если поток воздуха иногда обновляется, значит, вентиляция ванной комнаты и туалета работает, ее нужно только лишь улучшить. Плохая вентиляция в ванной может быть по нескольким причинам:

• забитый воздуховод (чаще всего встречается в старых домах);
• перепланировка квартиры, препятствующая нормальному движению потоков воздуха (бывает, что соседи сверху, сделав ремонт, перекрывают доступ воздуха);
• грязные каналы решетки.

Очень часто встречается следующая проблема: неприятный запах из вентиляции в ванной. Это значит, что потоки имеют обратную направленность и нужна вытяжная вентиляция в ванной, которая будет направлять воздух в воздухоотвод, а не в помещение.

Прочистка старой вентиляции

Вопрос о том, нужна ли вентиляция в ванной, уже решен, доводы за наличие воздухообмена приведены, настало время исправлять недостатки. Если вентиляция есть, но забита, нужно знать, как прочистить вентиляцию в ванной:

1. Если засор очень сильный – не рискуйте, вызывайте мастера из ЖЭК. Такая работа может стоить пожаров, ожогов и даже разрушений;
2. В случае, когда вентиляционные решетки в ванную скрыты, придется поднимать стеновые или потолочные панели – хороший доступ должен быть обеспечен!
3. Пригодятся инструменты: совок, отвертка, тряпка, вода и очиститель грязи с приятным запахом;
4. Вентиляционная решетка для ванной должна быть откручена, снята и тщательным образом вымыта;
5. Скребком можно счистить слои грязи с обратной стороны, а потом пылесосом удалить все частицы мусора с сетчатого элемента.

Теперь осталось поставить решетку на место и проверить, если до сих пор не работает вентиляция в ванной, вызывайте мастера. Больше ничего сделать нельзя, обычный пользователь не имеет допуска и самостоятельно не сможет прочистить воздуховод. Для того чтобы использовать все возможности, поднимитесь к соседям сверху (лучше последний этаж в доме) и попросите проверить, работает ли у них система вентиляции в ванной комнате. Работает? Значит, кто-то из ваших соседей сделал перепланировку и закрыл воздуховод. Осталось дождаться мастера и пусть он выясняет, почему в ванной нет вентиляции.

Критерии выбора вентиляционного оборудования

При покупке прибора для подачи воздуха в санитарные комнаты учитывают такие критерии:

Диаметр вентканала. В зависимости от размера шахты выбирают сечение патрубка прибора. Стандартные модели снабжаются отводами диаметром 15, 12,5 или 10 см.
Наличие воздуховодов и их локализация. Эти характеристики влияют на выбор места установки оборудования.
Мощность. Выбранное устройство должно хорошо справляться со своими функциями.
Класс влагозащиты. Этот показатель отмечается символами IP. Минимальным считается показатель в 30 единиц. Рекомендуется приобретать приборы с классом защиты IP 44. Они поставляются в прочном кожухе, предотвращающем попадание воды на электронные компоненты.
Шумность

На этот показатель обращают внимание редко, однако бесшумное проветривание сделает пользование комнатами более комфортным.

Дополнительный функционал

Дорогие модели вентиляционных систем снабжаются некоторыми дополнительными компонентами:

Вытяжные вентиляторы могут иметь различную
конструкцию и дизайн,
кроме того, они различаются по мощности.

1. Встроенным таймером. Пользователь сможет настроить график работы устройства самостоятельно. Процесс проветривания ванной или туалетной комнаты становится автоматизированным.
2. Переключателем основной нагрузки. Вентилятор функционирует в 2 режимах: полной или половинной мощности. Первый вариант используется при необходимости быстрого обновления воздуха в квартире. Функция позволяет избегать возникновения лишнего шума, снижает расход электрической энергии.
3. Часами и подсветкой. Эти опции делают проведение гигиенических процедур более комфортным.
4. Датчиком влажности. Прибор включается, получая команду от встроенного контроллера. Это снижает расход энергии, избавляет от необходимости установки отдельной розетки для вентиляционного устройства.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
Soler&Palau TDM-200 1 980 руб.	40	25	200
Blauberg Sileo 125 2 860 руб.	32	17	197
Electrolux EAFM – 150 1 900 руб.	32	25	320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1 3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка	2,5	2,7	3	3,2	3,5	4
6	234	253	281	300	328	374
7	273	295	328	349	382	437
8	312	337	374	399	437	499
9	351	379	421	449	491	562
10	390	421	468	499	546	624
11	429	463	515	549	601	686
12	468	505	562	599	655	749
13	507	548	608	649	710	811
14	546	590	655	699	764	874
15	585	632	702	749	819	936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
Maico ER 60 18 732 руб.	26	21	62
Вентс ЦФ 100 3 248 руб.	38	29	122
Blauberg — Valeo 60 13 764 руб.	45	30	320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1 4

Как сделать хорошую вентиляцию в ванной комнате и туалетесовмещенного санузла это значение увеличивается вдвое – до 50 м3.

Еще сравнительно недавно вентиляции не уделяли такого пристального внимания и даже в многоэтажках, построенных в советское время, вполне можно было обойтись имеющимися вентиляционными каналами, максимум – установить на кухне над плитой вытяжку. Но буквально за минувшее десятилетие ситуация изменилась кардинально:

Проведен комплекс мероприятий по повышению энергоэффективности (утепление дверей, стен и чердаков, металлопластиковые окна), который снизил уровень естественной вентиляции (воздух, поступающий/убывающий через щели в окнах, неплотно закрытые двери, «дышащие» стены) до минимума. Дома и квартиры превратились в своеобразный термос – воздух как не поступает, так и не убывает.

Ванная комната (от 8 до 16 м2)	6 – 10	90 – 300
Туалетная комната (от 2 до 8 м2)	6 – 8	90 – 190
Кухня (от 8 до 18 м2)	6 – 12	100 – 320
Погреб (от 4 до 8 м2)	6 – 8	90 – 190
Гостиные и спальни (от 15 до 25 м2)	4 – 8	90 – 300

Варианты монтажа вытяжного вентилятора

Современные двери и окна, сохраняя тепло, делают невозможным какой-либо естественный воздухообмен

Строительные материалы, химические средства и бытовая техника – все то, без чего сегодня тяжело представить наш быт, – все в разной мере являются источником веществ, которые, накапливаясь в достаточной концентрации, могут представлять большую опасность для здоровья человека.

Многолетнее отсутствие плановых ремонтов привело к захламлению и загрязнению вентиляционных каналов

Кроме того, самостоятельно проводя ремонт, жильцы часто недооценивают важность вентиляции. Простой пример – в типовых девятиэтажках в трехкомнатной квартире санузел раздельный, но в стене между туалетом и ванной есть небольшая щель, через которую насыщенный водяным паром воздух попадал в туалет, откуда выводился наружу через вентиляционную шахту. Факт! Во время ремонта многие жильцы обкладывают стену плиткой по максимуму, от пола до самого потолка, закрывая вентиляционную щель

В результате – ванная превращается в каменный мешок с повышенной влажностью

Факт! Во время ремонта многие жильцы обкладывают стену плиткой по максимуму, от пола до самого потолка, закрывая вентиляционную щель. В результате – ванная превращается в каменный мешок с повышенной влажностью.

Проведение теста позволит быстро узнать о состоянии вентиляции в ванной комнате и туалете

14

Стремясь создать атмосферу полной приватности (что, в принципе, вполне оправдано для таких помещений, как туалет и ванная), жильцы устанавливают на них двери, закрывающиеся максимально плотно. В результате даже в помещении, имеющем вентиляционный отвод, движение воздушных масс становится минимальным, комната превращается в своего рода «душегубку».

Последствия, к которым приводит нарушение вентиляции, весьма негативны – как для человека, так и для конструкции дома и расположенных в нем вещей:

Факт! Увеличенная концентрация в воздухе углекислого газа, что вызывает кислородное голодание, провоцирует головные боли, снижение работоспособности, сонливость, общую слабость.

Бытовой вытяжной вентилятор Electrolux со встроенным датчиком влажности

CATA EXHAUST FAN – E 100 GTH – модель с монитором, где отображается температура и уровень влажности

Кроме того это провоцирует:

1. Накапливание неприятных запахов.

1. Резкий рост влажности воздуха, что приводит к образованию конденсата на трубах, стенах и предметах мебели. Это может стать причиной образования ржавчины на трубах, разрушаются отделочные материалы (например, набухают и расслаиваются обои, происходит гниение дерева и т. д.), нарушается прочность несущих конструкций.

1. Высокую влажность – причина появления грибков, плесени и болезнетворных бактерий.

Накапливаются вредные испарения лаков, красок, строительных материалов и мебели.

Строительство туалета и вывод вентиляционной системы

Если вы собираетесь начать строительство туалета на вашем приусадебном участке, отдельно стоящего от других строений, тогда нужно на начальном этапе строительных работ позаботиться и о вентиляции. Перед тем как выводить стены строения изготовьте вентиляционную трубу для ямы. С ее помощью вы сможете не только себя, но и ваших соседей защитить от посторонних запахов, выходящих на улицу, а не собирающихся в кабинке. Но и о вентиляции внутри строения, также стоит обязательно позаботиться, если строение добротное, с плотно закрывающимися дверями, а крышка чаще всего остается открытой, то все неприятные запах будут скапливаться внутри.
