Польза и вред от кондиционера
Плюсы от устройства
Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.
Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.
К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.
А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:
- Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
- Увлажнение или осушение воздушной среды в помещении.
Минусы устройств
Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:
- Есть вероятность, что в этих устройствах размножаются вредные бактерии.
- Климатическое оборудование благоприятствует распространению вирусов.
- Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
- Компрессоры создают шум во время работы.
На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.
Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

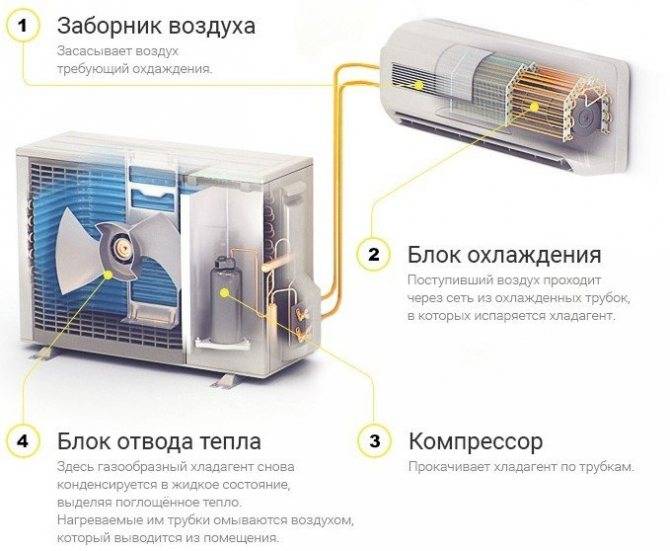

Особенности устройства кондиционера
Кондиционеры имеют в оснащении ряд элементов, обеспечивающих функциональность прибора. Рассмотрим составные части современных сплит-систем.
Внешний блок
Внешний модуль устанавливается с уличной стороны помещения. В этом блоке находится несколько важных составляющих.
Что входит во внешний модуль:
- Компрессор – сжимает фреон и задает хладагенту определенное движение по контуру.
- Конденсатор – преобразует хладагент в жидкое состояние.
- Испаритель – преобразует фреон из водянистого состояния в газообразное.
- Вентиль терморегуляции – снижает напор хладагента.
- Вентилятор – обеспечивает интенсивный теплообмен.
- Фильтры – защищают контур прибора от проникновения пыли, грязи и других чужеродных частиц.
Внутренний блок
Вторая составная часть сплит-системы – внутренний блок, устанавливаемый внутри помещения, который и обеспечивает распространение охлажденных потоков воздуха.
Составляющие внутреннего блока:
- Испаритель (радиатор). Он сильно охлаждается фреоном. Через радиатор прогоняется воздух, который моментально становится холодным.
- Вентилятор – обеспечивает циркуляцию охлажденного воздуха в помещении.
- Фильтр грубой очистки, задерживающий грубую пыль.
- Дополнительные фильтры, в зависимости от модели оборудования, выполняющие очистку воздуха от различных частиц, запахов и т. д. Это могут быть фильтры антибактериального, угольного и электростатического типа.
- Жалюзи для регулировки направления воздушного потока.
- Индикатор на панели показывает режим работы кондиционера.
- Командный блок – панель управления прибором.
- Ванночка-дренаж, где собирается конденсат, пыль и другие посторонние частицы.
Кроме этого, кондиционеры оснащены передней панелью, через которую внутрь поступает воздух, штуцерными соединениями и мотором вентилятора, обеспечивающим вращение крыльчатки.

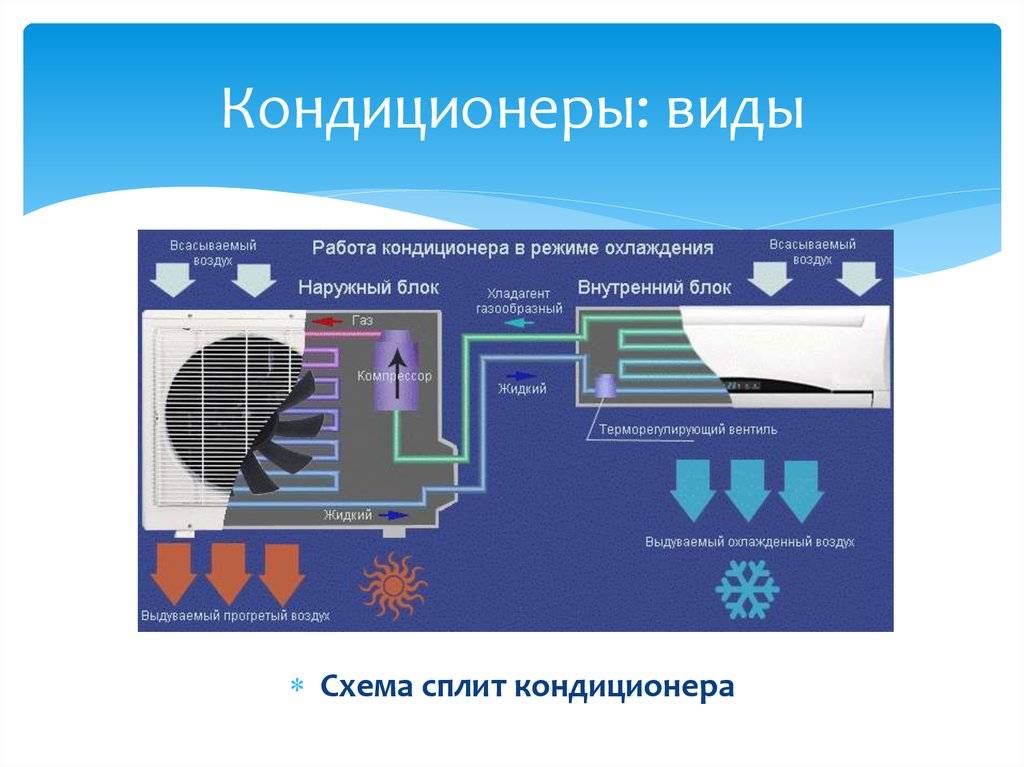

Принцип работы и схема кондиционера
Все элементы кондиционера – единая система, соединенная медными трубками, образующими холодильный контур. Принцип работы основан на замкнутом цикле. Рассмотрим, как работает обычный кондиционер.
Принцип работы:
- Газообразный фреон поступает в компрессор, где эта субстанция достигает давления 15-25 атм, одновременно повышается температура до +70-90 0 .
- Под действием давления охлаждающий хладагент движется к конденсатору, где происходит его обдувание вентилятором и остывание. Далее он превращается в жидкость и выделяет тепловую энергию. Нагревается выходящий из конденсатора воздух. Охлаждающая жидкость выходит из теплообменника. Ее температура на 10-20 0 превышает температуру окружающего воздуха.
- В медном дросселе, выполненном в виде спирали, давление и температура фреона снижается и происходит его частичное испарение.
- Парообразная и жидкая фракция хладагента поступает в испаритель, который превращает фреон в газообразную форму и поглощает тепло.
- Вентилятор прогоняет воздух через испаритель, охлаждает его и подает в помещение.
- Фреон вновь засасывается компрессором. Процесс охлаждения воздуха повторяется.

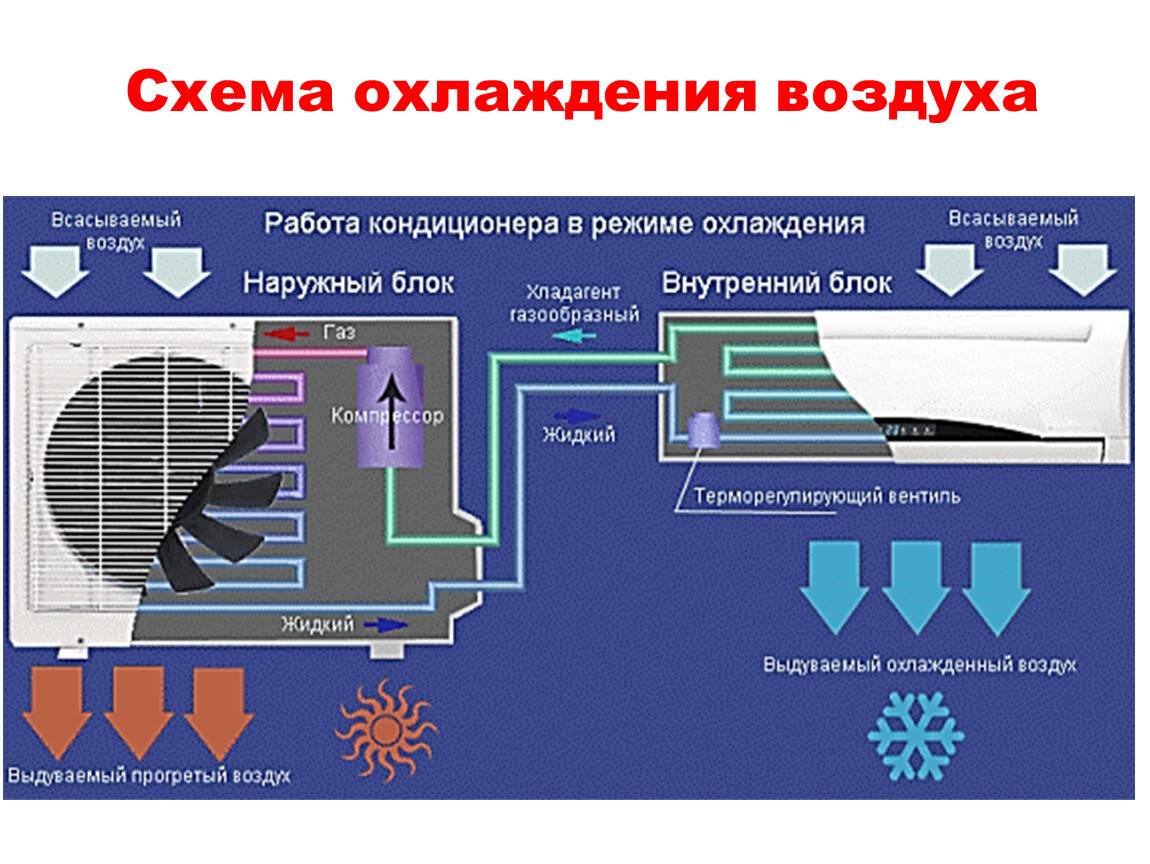

Работа на охлаждение
Охлаждение воздуха – основная функция кондиционеров. Пользователь самостоятельно устанавливает оптимальные параметры температуры воздуха в помещении для обеспечения комфортного микроклимата. При повышении температуры воздуха выше заданных параметров прибор автоматически включается.
Работа на обогрев
В режиме обогрева функционируют некоторые модели двухконтурных сплит-систем. Они выполняют нагрев воздуха до температуры, установленной пользователем. Нагретый воздух равномерно распределяется по помещению. Производительность работы невысокая, поэтому это оборудование нельзя применять в качестве основного источника обогрева.
Изучив особенности устройства кондиционера, принцип работы и его возможности, можно выбрать наиболее подходящий вариант для установки. Это также позволит правильно эксплуатировать климатическое оборудование, обеспечивая комфортный микроклимат в помещении в любую погоду.
Принцип работы и схема кондиционера
Кондиционер кажется довольно простым оборудованием, основные конструкционные узлы которого не представляют особой сложности. Поэтому разберем детально его принцип работы, который также крайне прост.
Как работает типовой кондиционер?

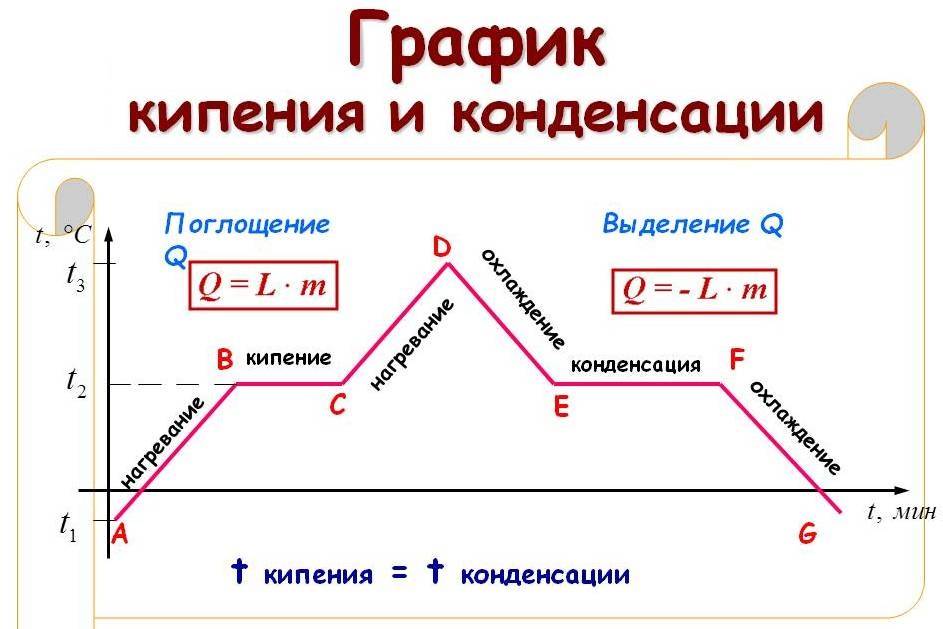

Испаряясь жидкости поглощают тепло, причем активно, а при конденсации (перехода с газообразного состояния обратно в жидкое) выделяют его. И указанные физические явления традиционно являются основой принципа работы кондиционеров.
Удостовериться, что указанный способ отвода тепла эффективный, можно даже в домашних условиях. К примеру, нанеся на поверхность своей кожи любой спиртосодержащий раствор, который, быстро испаряясь, оставляет после себя чувство холода. Так как тепло с поверхности тела поглощается и отводится в сторону.
Если просто, то основой работы любого современного кондиционера являются процедуры кипения (с поглощением тепла) и конденсации (с выделением тепла). При указанных процессах происходит поглощение/выделение тепла согласно изображенных на графике формул. Где Q является количеством тепла, L — удельная теплота парообразования, а m обозначает массу вещества
Точно так происходит и в помещении. Причина в том, что жидкий хладагент, попав во внутренний блок кондиционера, активно и в больших количествах поглощает излишки тепла, при этом его температура существенно повышается.
В результате он испаряется и перемещается во внешний блок (обычно размещенный за пределами здания). Где под воздействием более холодного воздуха, в значительных количествах нагнетаемого вентилятором, происходит обратный процесс.

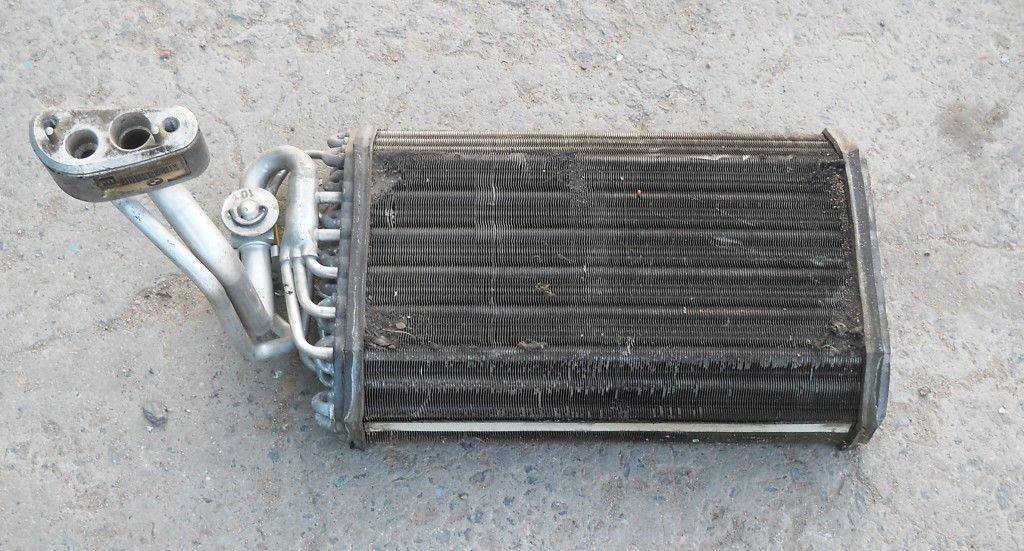

На фото изображен испаритель кондиционера. Который своим видом напоминает обычный радиатор. Собственно так оно и есть. Так как конструкция этого элемента обеспечивает максимально эффективный его обдув теплым комнатным воздухом, из которого хладагент и поглощает тепло, поэтому в комнате становится прохладней
То есть осуществляется конденсация, в результате которой хладагент становится опять жидким, при этом, соответственно, выделяется тепло. А дальше последует новый цикл и так до бесконечности.
Принципиальная схема работы оборудования
Независимо от вида, типа и названия кондиционера процесс охлаждения воздуха всегда одинаков. Так после включения хладагент подается в испаритель. При этом его давление составляет 3-5 атмосфер, а температура находится в пределах 10-20 °С.
Далее в газообразном состоянии фреон перемещается в компрессор. И тут же сжимается до 15-20 атмосфер. Кроме того, происходит нагревание хладагента до 70-90 °С.

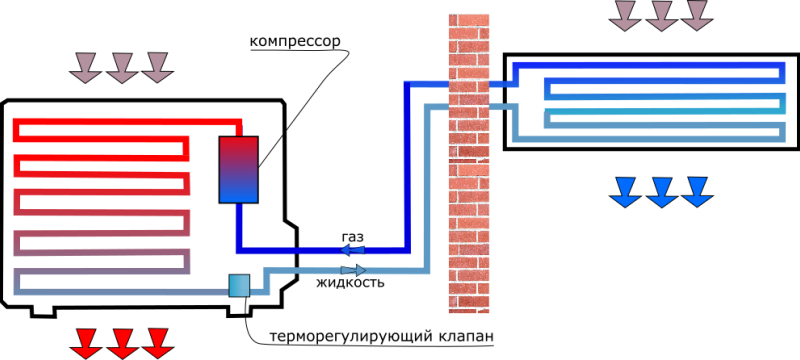

На схеме, в упрощенном виде, изображен принцип работы любого современного кондиционера. Так на рисунке показано, что охлажденный в конденсаторе хладагент поступает в регулятор потока (терморегулирующий вентиль). Где уменьшается его давление, что позволяет жидкости еще больше остыть. А дальше хладагент транспортируется в испаритель, где и происходит основной процесс. То есть охлаждение воздуха с одновременным нагревом хладагента
После чего газ транспортируется в конденсатор, активно обдуваемый вентилятором. В результате воздействия нагнетаемого воздуха с более низкой температурой фреон выделяет тепло, что приводит к его переходу в жидкое состояние.
Но все же его температура остается на 10-20 °С выше, чем аналогичный показатель окружающего воздуха. Эта проблема решается в момент перемещения жидкости через терморегулирующий вентиль. Где давление хладагента снова снижается до небольших 3-5 атмосфер. Что дает возможность фреону дополнительно остыть и он готов к новому циклу поглощения тепла, поэтому снова подается в испаритель.

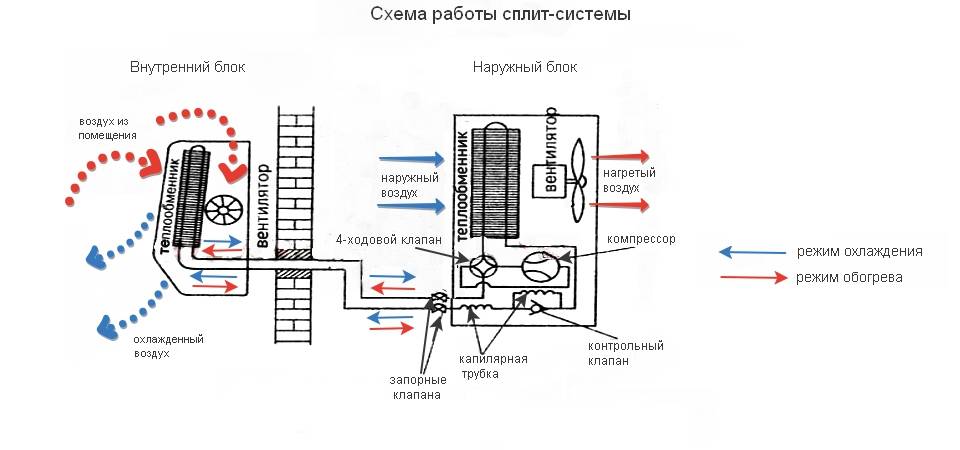

На рисунке изображена принципиальная схема кондиционера. При этом один блок, оснащенный испарителем, находится внутри помещения. А второй, с конденсатором, — снаружи. Что позволяет сделать процедуру теплообмена максимально эффективной. Кроме того, в блоке, который находится на улице, всегда размещается компрессор, который является самой шумной частью конструкции
Особенности функционирования кондиционера
Для работы кондиционера нужна электроэнергия, но это выгодно, так как у него достаточно высокий КПД.
Но если в сети регулярные перепады напряжения, то, чтобы избежать поломки этого вида климатического оборудования, следует сразу же установить и стабилизатор.
Несмотря на простой и эффективный способ теплообмена, следует всегда помнить о том, что кондиционер будет соответствовать заявленным характеристикам только при регулярном техническом обслуживании.
Оттайка кондиционера и подогрев поддона
Оттаявшая с решеток радиатора вода, стекает в поддон и лед начинает скапливаться уже там. Если его не убрать, он выгибает и деформирует трубки теплообменника. Вот наглядные последствия такого обмерзания.
Иногда он добирается даже до вентилятора. Чтобы подобного не происходило, выбирайте модели со встроенным в поддон кабелем подогрева.
Если у вас его нет, придется каждый раз снимать крышку аппарата и горячим чайником проливать обмерзшие места. Вручную сбивать ничего нельзя, иначе на морозе сделаете только хуже.
Встроенный в поддон кабель обогрева – это лишний расход электроэнергии, про который умалчивают производители. Включается он по датчику температуры и будет наматывать киловатты, даже если кондиционер не работает, а просто включен в розетку.
В сутки может набежать порядка 2квт.
В поддон не навороченных моделей, можно встроить свой кабель, выведя провода для подключения отдельной цепью. На конец кабеля приделываете вилку и включаете ее через таймер розетку.
Для того, чтобы определить оптимальное время работы, понаблюдайте за кондиционером несколько дней и зафиксируйте моменты образования наледи.
Обратите внимание, если кондей у вас новый, никаких отверстий под крепеж кабеля и дополнительный слив воды сверлить нельзя, иначе лишитесь гарантии. Умельцы для фиксации кабеля применяют неодимовые магнитики
Подобный кабель используется при обогреве кровли или для теплых полов на улице.
Кроме поддона пару тройку витков такого провода делают вокруг компрессора. При морозах это не дает загустеть маслу и облегчает пуск устройства.
Однако, если ваша сплит система изначально не рассчитана на работу в зимний период, подобный самопальный зимний комплект не поможет, и даже навредит!
В этих устройствах компрессор имеет немного другую конфигурацию обмотки. Кроме того, клапана в них рассчитаны на разные режимы давлений конденсация/кипение.
А еще потребуется электронный ТРВ, чтобы держать минимальный перегрев фреона на испарителе, а значит работать максимально эффективно при любых тепловых режимах от -30С до +15С. Без всего этого вы загубите свой аппарат.
Со всем этим обогревом не стоит путать один момент – заводские зимние комплекты для кондеров предназначены для их работы зимой на охлаждение!
При работе на тепло вам нужно прогревать всего две вещи:
картер компрессора
поддон
В процессе оттайки под кондиционером будет скапливаться лед.
Хорошо, если он будет в виде сталактита. Сбил ломиком и откинул в сторону. Но чаще всего он разливается по большой площади, вызывая пучение грунта и даже подвижки фундамента.
Как с этим бороться? Поставьте под кондиционером глубокий резиновый поддон. Все что вам останется делать – периодически вытаскивать и вытряхивать его ото льда.
Особенности эксплуатации в зимний период
Зимой кондиционер с определенной периодичностью уходит в оттайку. Обычно это происходит один раз в 40-60 минут.
При длительной работе с отрицательными температурами его радиатор обмерзает, эффективность падает и система начинает с этим самостоятельно бороться.
Многие ошибочно считают, что внешний блок в данном случае отогревается какими-то встроенными тэнами. Это не так.
Просто происходит переключение направления его работы. То есть, горячий фреон из внутреннего блока начинает поступать в наружный. И тот в течение нескольких минут оттаивает.
Длительность и периодичность циклов оттайки зависит от степени обледенения и контролируется датчиками. Хотя в недорогих вариантах это происходит просто согласно запрограммированному времени.
Функционирование системы
Рассмотрим, как работает кондиционер. Начнем с принципа работы сплит системы кондиционера. Итак, сплит-система состоит из таких компонентов.
Наружный блок кондиционера
Здесь имеется конденсатор с обдувающим его вентилятором и компрессор. Таким образом, самые шумные узлы оказались на улице, в чем и состоит основное достоинство сплит-систем.
Рассмотрим принцип работы компрессора кондиционера. Компрессор сжимает хладагент до давления в 20 – 25 атм, вследствие чего его температура повышается до 90 градусов. Дешевле всего обходятся поршневые компрессоры, но их надежность оставляет желать лучшего, особенно если на улице холодно. Этого недостатка лишены более дорогие спиральные компрессоры.

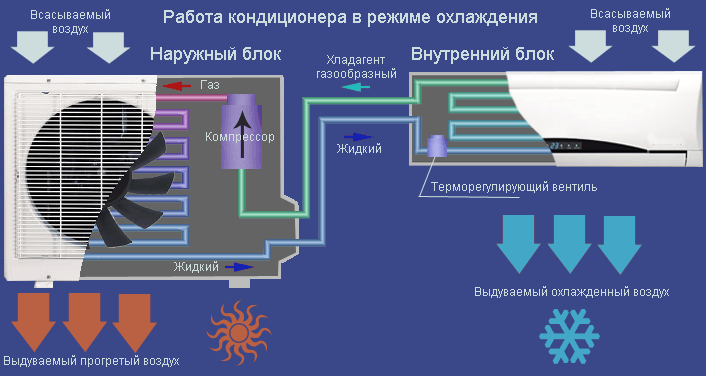

Принцип работы сплит-системы на охлаждение
Модели, в которых вентилятор наружного блока вращается с постоянной скоростью, работают эффективно только в узком диапазоне температур наружного воздуха. В более «продвинутых» кондиционерах скорость вентилятора плавно или ступенчато регулируется в зависимости от температуры.
Через капилляр фреон понемногу продавливается в трубку, ведущую ко второй части прибора. Она называется…
Внутренний блок
Здесь помещен испаритель, который также обдувается вентилятором. Кроме этого, имеется плата управления, воздушный фильтр и поддон для сбора конденсата (сбрасывается по дренажному шлангу).
Давление фреона в испарителе составляет 4 – 5 атм, при этом он остывает до температуры менее 10-ти градусов.
По типу внутреннего блока (ВБ) сплит-кондиционеры делятся на такие виды:
- Настенные: ВБ помещается на стене в верхней ее части. Охлажденный воздух подается непосредственно в помещение.
- Кассетные: устанавливаются по центру потолка с тем расчетом, что все коммуникации будут спрятаны потолком подвесным. Сам ВБ имеет такие же габариты, что и стандартная потолочная плитка – 60х60 см. Мощные модели имеют двукратный размер – 120х60 см. Охлажденный воздух также подается непосредственно в помещение, но, в отличие от настенного варианта, сразу по четырем направлениям. Благодаря этому удается эффективно охлаждать помещение с гораздо большей площадью.
- Канальные: ВБ канального типа полностью прячется за подвесным потолком, а подача охлажденного воздуха осуществляется по сети воздуховодов. Таким образом, при помощи одного ВБ можно охлаждать воздух в нескольких комнатах.
Устройство внутреннего блока кондиционера
Большинство современных кондиционеров может работать в двух режимах:
- Работа кондиционера на холод: это обычный режим, при котором конденсатор размещается снаружи, а испаритель – в помещении.
- Работа кондиционера на тепло.
В кондиционерах, способных работать в режиме отопления, наружная и внутренняя части контура могут меняться ролями: внутренняя становится конденсатором, а наружная – испарителем. Для этого в контур добавляется перемычка и 4-ходовой клапан, который направляет хладагент в ту или иную магистраль.
Особенность кондиционеров обогревателей состоит в том, что их тепловая мощность в 3 – 4 раза выше потребляемой электрической мощности, тогда как у обычных электрообогревателей оба эти параметра имеют равные значения.
Польза и вред от кондиционера
Плюсы от устройства
Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.
Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.
К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.
А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:
- Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
- Увлажнение или осушение воздушной среды в помещении.
Минусы устройств
Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:
- Есть вероятность, что в этих устройствах размножаются вредные бактерии.
- Климатическое оборудование благоприятствует распространению вирусов.
- Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
- Компрессоры создают шум во время работы.
На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.
Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.
Как работает кондиционер?
– Любой кондиционер воздуха состоит из компрессора и конденсатора в наружном блоке, а также испарителя во внутреннем.…
– Звучит сложно
– Если проще то, кондиционер состоит из компрессора и двух теплообменников, т.е. труб изогнутой формы. Теплообменники и компрессор соединены между собой медными трубками (монтажники их называют медной трассой) и образуют замкнутый герметичный контур, по которому циркулирует хладагент – фреон.
– Почему именно так? Почему вообще газ в герметичной трубе охлаждает воздух в комнате?
– Дело в том, что сам принцип работы кондиционера основан на физической особенности – переход тела из жидкого состояния в газообразное происходит с поглощением тепла.
– Опять сложно….
– Можно проще. Хладагент, при работе кондиционера в режиме охлаждения, поступает в испаритель в жидком состоянии (испаритель находится во внутреннем блоке, т.е. в помещении). Так как диаметр трубки испарителя больше, давление уменьшается и фреон, при таком давлении, переходит из жидкого состояния в газообразное (испаряется). При этом происходит потребление тепла из окружающей среды. Т.к. газ контактирует только со стенками трубок, то они охлаждаются. Вентилятор внутреннего блока кондиционера обдувает трубки испарителя и из внутреннего блока кондиционера поступает холодный воздух. Дальше газообразный фреон поступает в компрессор. Компрессор сжимает газ до 25 атмосфер. Сжимаясь, газ нагревается. После компрессора хладагент подается в конденсатор. Вентилятор наружного блока подает уличный воздух на конденсатор, тем самым охлаждая его. Таким образом, газ остывает и переходит в жидкое состояние, т.е. конденсируется. Затем фреон подается во внутренний блок и процесс повторяется.
– А что происходит в режиме обогрева кондиционера?
– Процессы происходят те же, только движение в обратную сторону.
Понимая физику процессов в кондиционере, можно сделать выводы:
1. Если кондиционер работает, но воздух из внутреннего блока идет теплый, то, скорее всего, недостаточно фреона. Низкая концентрация газа не позволяет компрессору его сжать, а затем перевести в жидкое состояние, а значит, процесса испарения не происходит. Есть еще одно промежуточное состояние, когда становится ясно, что фреона не хватает: это когда вроде и холодный воздух идет из внутреннего блока, но труба жидкостная обмерзает. Обмерзание жидкостной трубы говорит о том, что фреона в системе недостаточно, и он начинает вскипать (испаряться) еще до внутреннего блока. Вероятно, скоро его не останется совсем и придется заправлять кондиционер, предварительно устранив причину отсутствия фреона.
2. Чем выше температура уличного воздуха, тем ниже эффективность кондиционера, т.к. сложнее охладить фреон в конденсаторе. У большинства кондиционеров верхний диапазон рабочей температуры не превышает 45 градусов. И наоборот, чем ниже температура наружного блока, тем выше эффективность
3. Если, во время монтажа, в систему закачено слишком много фреона, то есть вероятность, что испарения не произойдет и жидкий хладагент попадет в компрессор, что неминуемо выведет его из строя, т.к. жидкость, в отличие от газа, не сжимается. Но это возможно, скорее, теоретически.
Что происходит с воздухом в помещении?
Как видно из примера, наружный и внутренний блоки кондиционера соединены только медными трубками заполонёнными хладагентом. Стандартный кондиционер не переносит уличный воздух. Другими словами, кондиционер прогоняет один и тот же воздух внутри помещения через внутренний блок, охлаждая его. Существуют кондиционеры с функцией притока свежего воздуха, но их единицы и в большинстве моделей она не предусмотрена.
За более подробной информацией по моделям кондиционеров можете обратиться к нашим менеджерам
Как работает кондиционер: принцип работы кондиционера, его устройство и техническая схема
Залогом длительной и эффективной работы кондиционера является его правильная эксплуатация и регулярное обслуживание. Согласны? Но чтобы не допустить поломок этого совсем недешевого оборудования, желательно изучить устройство, а также рассмотреть принцип работы кондиционера.
Именно эти вопросы мы и обсудим в нашем материале – подробно разберем основные конструкционные элементы типового климатического оборудования. А также поговорим о принципе и особенностях его функционирования, приведем типовую схему. Дополним статью наглядными фото и полезными видеорекомендациями.
Как работают сплит-системы и их разновидности
Сплит-система состоит из наружного и внутреннего блоков. В наружном находится компрессор, плата управления, вентилятор и конденсатор. Основные элементы внутреннего блока: испаритель, вентилятор, фильтры, температурные датчики и поддон для конденсата.
Фреон циркулирует по замкнутому контуру. Он состоит из:
- внутреннего змеевика – испарительного теплообменника;
- наружного змеевика – конденсаторного теплообменника;
- соединительных медных трубок – фреоновой магистрали;
- компрессора, повышающего давление;
- капиллярной трубки у бытовых систем;
- терморегулирующего вентиля (ТРВ) у полупромышленных блоков.
У кондиционеров, которые могут осуществлять подогрев воздуха, есть 4-ходовый клапан, меняющий функционально два теплообменника местами – наружный отвечает за испарение хладагента, а внутренний – за его конденсацию.
Работа на охлаждение
Фреон поступает в компрессор, где его давление увеличивается в 3 раза, а температура повышается на 50-60°C, то есть происходит сжатие. Далее он следует в конденсатор и обдувается более холодным воздухом, после чего переходит в жидкое состояние. Воздух проходит через конденсаторный теплообменник и нагревается от выделяемого фреоном тепла.
Затем хладагент перемещается в спиралеобразную капиллярную трубку или ТРВ, где его давление уменьшается, температура понижается и происходит небольшое испарение. Испарительный теплообменник продувается комнатным воздухом, но при поступлении более холодного фреона охлаждается. Хладагент при этом забирает его тепло и переходит в исходное состояние. Далее цикл повторяется.

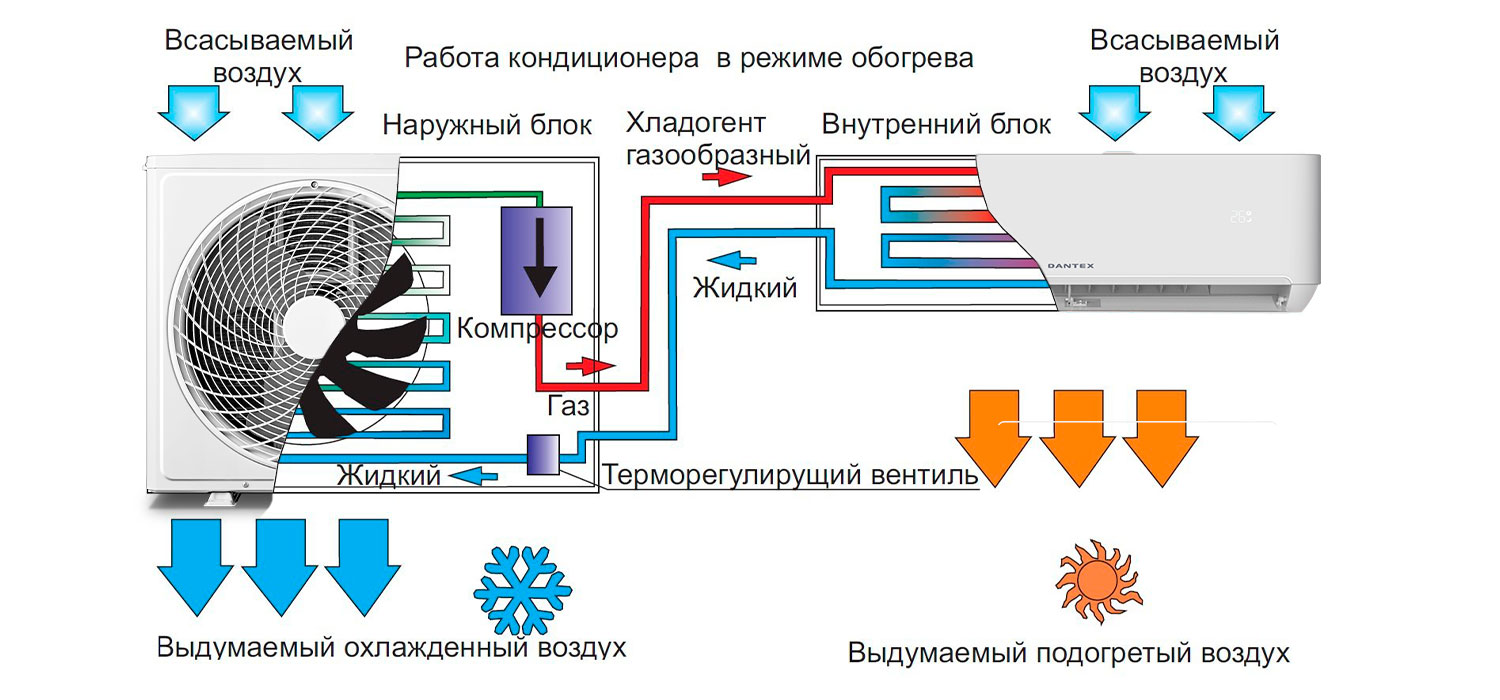

Работа на обогрев
Суть принципа работы кондиционера сплит-системы на обогрев не меняется. При переключении 4-ходовым клапаном функций блоков, когда направление потока хладагента изменяется, воздух забирается с улицы наружным блоком, где происходит испарение фреона, а в комнату его доставляет внутренний блок, в котором хладагент снова переходит в газообразную фазу.
Чем ниже температура воздуха на улице, тем сложнее извлечь из него тепло, так как разница между температурой воздуха и температурой испарения фреона уменьшается, следовательно, нагревательная способность снижается из-за выравнивания их значений.
Прецизионные кондиционеры
Прецизионная климатическая техника по принципу работы не отличается от сплит-системы, но обладает рядом особенностей:
- Способна работать в режиме 24/7/365 в течение 10 лет, в то время как бытовой сплит-ситемы хватит не более чем на 2 года.
- Имеет мощный вентилятор, за счет чего качество охлаждения выше, чем у сплита. Воздушные потоки заданной температуры равномерно распределяются по комнате.
- В качестве рабочего вещества может выступать фреон, вода или гликоль.
- Увлажнение воздуха осуществляется с помощью парогенератора электродного типа.
Прецизионные кондиционеры используются в серверных, где необходимо бесперебойно поддерживать определенную температуру и влажность воздуха.
Инверторные кондиционеры
Принцип работы инверторного кондиционера такой же, как у обычного. Отличие климатического оборудования инверторного типа заключается в управлении режимом работы. В обычной сплит-системе при достижении заданной температуры компрессор выключается. Когда температура меняется в большую сторону, срабатывает запуск нагнетателя. Таким образом, система работает на полную мощность, но с перерывами.
В инверторных двигателях есть плата частотного преобразователя, которая меняет стандартную частоту электрической сети. Вентилятор не перестает работать при достижении температурной нормы: он постепенно замедляет вращение, а при нагревании воздуха на 1 градус, увеличивает число оборотов в единицу времени.
Преимущества такого управления в долговечности оборудования и в экономии электричества до 30% по сравнению с неинверторными сплит-системами.
Канальная климатическая система
От внутреннего блока канального кондиционера отходит система подводящих и отводящих воздуховодов, по которым забирается теплый воздух и поставляется холодный в одно или несколько помещений.
Оборудование такого типа имеет функцию подмеса свежего воздуха с улицы до 30%.
Монтаж кондиционера канального типа лучше делать на этапе строительства здания — блок устанавливается под потолком вместе с системой вентиляции.
Устройство и принцип работы обычного кондиционера
Кондиционер работает по замкнутому циклу, основанному на двух функциях:
- переход вещества из газообразного состояния в жидкое при повышении давления (и наоборот);
- выделение тепла при конденсации (переходе из газа в жидкость) и охлаждение при испарении.
Другими словами, для переноса тепла используется компрессор. Он изменяет давление вещества-хладагента. Обычно в этом качестве выступает фреон в различных соединениях, например, “R410”. Как заправить кондиционер фреоном – читайте тут.
Поэтапно фаза цикла выглядят следующим образом:
- Компрессор (небольшой насос с электродвигателем) нагнетает давление газа, перекачивая его из испарителя (в комнате) в конденсатор (на улице). Из-за повышенного давления газа его температура может возрасти до 90 градусов Цельсия.
При запуске компрессора первые секунды он работает без смазки, так как масло при неработающем двигателе стекает в картер. Поэтому каждый очередной пуск двигателя увеличивает его общий износ. Для двигателя лучше, если он работает непрерывно, но это ведет к большим энергозатратам.
- В конденсаторе фреон начинает отдавать тепло в окружающую среду, ведь газ в этот момент более горячий, чем воздух. Уличный вентилятор включается и обеспечивает интенсивный обдув теплообменника, что многократно ускоряет процесс.
- В результате охлаждения газ превращается в жидкость, но давление все еще остается высоким. Температура жидкости то же все еще несколько выше температуры окружающей среды.
- Далее фреон переходит в капилляр – тонкую трубку из меди, навитую длинной спиралью. Другое название этой детали – дроссель. Так давление жидкого фреона понижается до нескольких атмосфер. Часть жидкости сразу переходит в газообразное состояние.
- Фреон оказывается в испарителе. Теперь теплообменник из жидкого состояния переходит в газообразное, при этом фреон охлаждается вместе с решеткой теплообменника в комнате. Комнатный вентилятор гонит поток воздуха через охлажденную решетку, быстро забирая холод в комнату.
- Далее цикл повторяется снова – с 1 по 5 фазы.
Как работает кондиционер при режиме охлаждения, представлено на схеме:
Так как испаритель очень холодный, а влажность в комнате может быть высокой, то на испарителе появляются капли воды – конденсат. Фактически это дистиллированная вода. Капли накапливаются и начинают стекать вниз – по испарителю и ниже. Конечно, внутри помещения вода не нужна, поэтому обычно для отвода конденсата применяют трубку, выведенную на улицу.
Выходящий поток воздуха может быть направлен с помощью специальных плоскостей-жалюзи в нужную сторону, как по горизонтали, так и по вертикали. Обычно такое управление можно осуществлять и с пульта дистанционного управления. Многие модели могут регулярно автоматически поворачивать жалюзи в стороны или вверх-вниз, разгоняя прохладный воздух по большему объему.
Осушитель кондиционера – принцип работы
Это один из элементов системы. Его функция – собирать жидкий фреон, вытекающий из конденсатора и не допускать загрязнения хладагента. Он расположен на трассе движения фреона, после конденсатора и перед дросселем:
Внешне осушитель выглядит как небольшая трубка, расширяющаяся к середине и сужающаяся к концам. Внутри трубки находится сорбирующий влагу минерал «цеолит». На пути движения фреона находятся две сетки:
- Одна на входной стороне с большими отверстиями, чтобы гранулы цеолита не могли попасть в конденсатор.
- Вторая сетка на стороне выпуска. В ней отверстия относительно небольшие, как в чайном ситечке, чтобы не пропустить в компрессор частички цеолита, металлические фрагменты и так далее.
В осушителе обычно сделано еще одно дополнительное отверстие. Его используют при сборке и ремонте агрегата, чтобы быстрее создать вакуум в системе. Иначе дроссель, имеющий небольшой диаметр, замедлял бы процесс вакуумирования кондиционера. Нельзя вскрывать это технологическое отверстие, иначе аппарат перестанет работать.
Классификация кондиционеров
Чтобы разобраться с классификацией оборудования, сначала выясним, что такое кондиционер в общем понимании. Под определением подразумевается климатическая техника для поддержания заданной температуры воздуха в закрытом пространстве.
По типу установки кондиционеры бывают 3 типов:
- Бытовые, устанавливаемые в квартире, частном доме, небольшом офисе.
- Промышленные, для установки на предприятиях, в торговых точках, государственных учреждениях.
- Автомобильные, для установки на автотранспорте.
Все 3 разновидности климатической техники работают по одному принципу. Нас интересуют бытовые модели, для которых установлена своя классификация.
Инструкция по шагам самостоятельной установка кондиционера в квартире или частном доме.
Оконные модели и моноблоки
Компактная техника создана для кондиционирования одной комнаты. Оконные модели стационарные, предназначены для установки в проеме окна вместо стекла или форточки.
Оконный кондиционерне занимает полезное пространство комнаты, но зимой становится источником тепловых потерь
Мобильныйперемещения по комнатам
Для отведения горячего воздуха на улицу предусмотрен гофрированный воздуховод. Шланг обычно выводят через окно или подготовленное сквозное отверстие в стене.
Мобильный кондиционерудобен в плане перемещения, но занимают свободное пространство комнаты

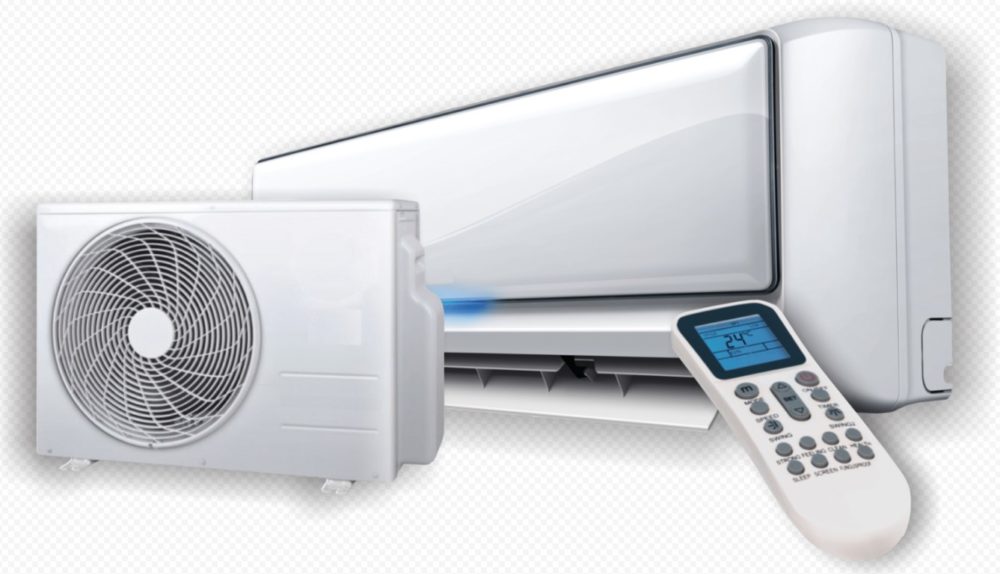

Сплит-система
Климатическая техника состоит минимум из двух блоков – наружного и внутреннего. Компрессор с вентилятором вынесен на улицу, что позволило снизить уровень шума в помещении. Внутренний блок оснащен бесшумными рабочими узлами.
Для сплит-систем характерна многофункциональность и повышенная производительность, что делает технику популярной для установки в жилых помещениях.
Сплит-система
Сплит-системы бывают 4 типов:
- Настенные. Крепление блоков на стену удобно в плане экономии свободного пространства.
- Напольные обычные и колонные. Блоки занимают место, но проще в монтаже и равномернее распределяют по помещению воздушные потоки.
- Напольно-потолочные. Блоки могут быть установлены на пол и под потолком.
- Канальные. Блоки между собой соединены воздуховодами. Длинные каналы прокладывают под подвесным потолком в больших квартирах и домах.
- Кассетные. У сплит-систем вместо воздуховодов установлены кассеты для подачи воздуха через отверстие внутреннего блока.
Кассетные сплит-системы востребованы на предприятиях, где необходимо обдувать холодным воздухом рабочие объекты. Для бытового применения актуальна настенная, напольная и канальная техника.
Мульти-сплит-системы
Оборудование представляет собой сплит-систему, но отличается количеством внутренних блоков. Наружный модуль с компрессором по-прежнему один.
К нему подключено 2, 3 или больше внутренних блоков, число которых определяется мощностью оборудования.
Мульти-сплит-системы экономически и технически выгоднее ставить. С улицы на здании будет висеть только один модуль, под который нужно сверлить в стене единственное отверстие.
