Как правильно заделать места примыканий на кровле к стенам

Планки примыкания для кровли и её виды

Данный элемент представляет собой уголок, размеры сторон которого различны. Делается из остатков кровельного мягкого материала или из оцинкованной стали.

Главное предназначение кровельной планки примыкания – защита от влаги всей конструкции стропильной системы.

Он необходим для различных прямоугольных элементов крыши: печных труб или шахт вентиляции. Условно все планки можно подразделить на два типа, в зависимости от вида монтажа:

1. нижняя;
2. верхняя.

Нижняя деталь заводится под стык покрытия кровли, а верхняя ложится в стыке поверх покрытия кровли.

Правда, некоторые специалисты верхней планкой считают ту, что заводится под кровлю и находится на высочайшей стороне трубы, а нижняя размещается поверх покрытия под самой трубой.

В зависимости от выбора кровельного материала, металлочерепицы или профнастила, необходима планка из аналогичного материла. Это может быть оцинкованная сталь, покрытая специальной краской из полимеров в тон крыши.

Если крыша застилается битумной мягкой черепицей, или для этого используется один из современных рулонных материалов, то из них же изготавливают и сам стык. Планка примыкания в таком случае будет выглядеть как полоса.

Конструкция и монтаж

Разберем в подробностях технику монтажа металлочерепицы и профнастила, для которых необходимо обустройство стыков с внешними и внутренними фартуками.

Внутренний фартук

Прежде чем приступать к монтажу покрытия кровли, требуется уложить внутренний фартук вокруг дымохода. Для этого применяются нижние планки.

От верхних их конструкция продольными отгибами кромки, которых первых нет.

1. В первую очередь укладывается элемент под трубой, с низкой стороны, далее боковые части, и самые последние над трубой, сверху.
   Отгиб кромки делается вверх, предотвращая попадание влаги. Снизу монтируется так называемый водоотводящий галстук: так называют лист, края которого загнуты.
2. Сначала каждую из имеющихся планок прижимают к стене, и делают на ней отметки верхнего края.
   По этой отметке пробивают штробу. Она должна быть очищена от мелких частиц и пыли, в ней располагают отгиб кромки, заливают все герметиком.
3. Вертикальная и горизонтальная составляющие элемента с помощью саморезов прикрепляются к стене и обрешетке.

Внешний фартук

В том же самом порядке, поверх металлочерепицы и листов профнастила, монтируется внешний фартук. Планка представляет собой уголок, в конструкции которого нет загибов кромки.

Это чрезвычайно надежная технология, но потребуется дополнительное количество металла. Желая сэкономить, нередко применяют технику укладки лишь фартука.

Происходит это следующим образом:

1. Первый этап – монтаж кровельного покрытия. Листы металлочерепицы или профнастила стелятся не на весь скат, а лишь до трубы (ее верхнего края).
2. Далее верхняя планка (нижний фартук) укладывается поверх листов, далее боковые элементы и только после этого нижняя планка (верхний фартук). Для обустройства отгиба на вертикальном элементе в кирпичной кладке штробится выемка.
3. Когда монтаж планок закончен, получившиеся швы надежно закрывают герметиком. Для надежной фиксации применяют саморезы.
4. На оставшуюся часть кровли укладывается кусок металлочерепицы или профнастила (от самого конька до верха трубы).

В разных климатических регионах многие производители кровли предпочитают изготавливать планки собственных конструкций. Доборные элементы для металлочерепицы и профнастила выглядят по-разному.

Возможна планка, имеющая диагональные края, которая защищает от намокания угловые стыки: потоки дождя разводятся ей в разные стороны.

Виды планок примыкания

Для крыши примыкание со стеной выбирается еще на этапе проектирования дома. Такой подход позволит уменьшить объем последующих за выведением коробки здания работ при сохранении прочности несущих конструкций. Чаще всего для соединения двух поверхностей используется планка примыкания. Это доборный элемент, подразделяющийся на несколько разновидностей.

• Верхние. Укладываются на внешние поверхности, которые подлежат стыковке. Крепление производится на саморезы с силиконовой шайбой, все полости и щели заделываются герметиком.
• Нижние. Размещаются под настилом, верхней стороной присоединяясь к стене. Чаще используются в качестве вспомогательного элемента для обеспечения упора верхней планке.
• Прямые. Применяются для стыковки ровных настилов с фронтонами и фасадами. Сопряжения выполняются под разными углами для соединения кровли с тем или иным уклоном.
• Угловые. Предназначены для присоединения скатов, проходящих под углом к стене здания.
• Фигурные. Используются для герметизации примыканий козырьков и навесов, имеющих арочную форму.

Характеристики и описание

Это металлический уголок со сторонами произвольной высоты. Оптимальные размеры: вертикальная сторона – 100-122 мм, горизонтальная – 220-250, ширина загибов – 10-15. В зависимости от места установки бывают двух видов:

Обычно применяются доборы из оцинкованной стали или остатков материала, которым покрыта кровля. В местах прохода дымовых или вентиляционных труб через листы используются как нижняя, так и верхняя планки. Первая служит для полной герметизации стыка и стропильной системы от проникновения осадков, влаги и коррозии, а также выполняет декоративную функцию. В местах примыкания к стенам здания верхняя является основной деталью гидроизоляции. Она препятствует попаданию воды, стекающей по вышерасположенным стенам, под крышу, защищая тем самым деревянные стропила от влаги.

• соединение кровли и вертикальных откосов стен;
• обеспечение герметичности стыка с фронтоном;
• герметизация соединения профнастила с квадратными/прямоугольными трубами.

Технология монтажа и конструктивные особенности

До начала размещения листов вокруг дымоходов, вентиляционных шахт осуществляют установку внутреннего фартука при помощи нижних планок примыкания для профнастила. Обе стороны угла имеют продольные загибы кромки по всей длине. Этим их конструкция отличается от верхних.

• В первую очередь устанавливаются у нижней стены дымохода. Под нее подводят галстук, предназначенный для стока воды. Затем укладывают боковые детали, которые внахлест ложатся на нижнюю планку. В завершение размещают добор на верхней стороне трубы внахлест на боковые. Отгиб кромки горизонтальной поверхности элемента должен быть направлен вверх, чтобы избежать проникновения воды.
• До закрепления доборов сначала их прикладывают к стене и проводят линию по верхней кромке. Затем по отмеченной линии пробивают штробу, очищают ее от пыли и промывают водой. В образовавшуюся щель вставляют край планки, заливают герметиком, закрепляют саморезами: вертикальная сторона крепится к стене, горизонтальная – к обрешетке.
• Следующий шаг – монтаж профнастила.
• Далее приступают к укладке внешнего фартука при помощи верхних элементов примыкания, конструкция которых – угол без загибов кромок. Последовательность та же, что и для нижнего фартука.
• Верхние планки на стыке с листами профнастила крепятся заклепками.

Так как места примыканий больше всего подвержены протечкам, к их обустройству нужно подходить очень внимательно. Самое главное – соблюсти последовательность сборки и правильно закрепить все детали. Для этого в местах нарушения целостности (стыковка с трубами, стенами) обрешетку делают с шагом намного мельче, чем на остальной поверхности. Размер нахлеста добора – не менее 15 см + обработка гидроизоляционным веществом.

Что необходимо учитывать при монтаже кровли?

Планки в месте примыкания крыши должны быть тщательно подогнаны, нельзя допускать зазоров. Толщина листа должна соответствовать толщине кровельного материала, но не превышать 0,55 мм. Такие детали более легко поддаются обработке, гнутся, принимают заданную форму. Штробы в стенах выполняют на глубину 1,5 см при помощи болгарки.

Образовавшуюся пыль необходимо тщательно смыть водой, дать возможность хорошо просохнуть, чтобы не снизить герметичность сцепления кирпичей и герметиков, которые наносят только на сухую поверхность! Наилучшим показателем адгезии (сцепления) с бетоном и кирпичем обладают герметические наполнители из силикона.

Линия примыкания листов к вертикальным стенам также требует тщательной гидроизоляции. Для этого используют оба элемента – верхний и нижний. Но в целях экономии материала можно добиться хорошей герметичности при помощи лишь второго. Схема крепления та же, что и вокруг дымохода: отгиб на вертикальной стороне угла заводят в штробу, а на горизонтальной – направляют вверх. Крепеж осуществляется саморезами или заклепками: вертикальной стороны – со стеной, горизонтальной – с листами кровли. Одновременно служит стоком для воды.

Профессиональный монтаж, надежный крепеж всех деталей продлят срок службы крыши. Возможность порошкового напыления краски позволяет реализовать любые цветовые решения.

Врагами любой крыши считаются дождь со снегом. Вода, стекая по кровле, попадает в зоны стыков кровельного покрытия со стенами и дымоходными трубами, пагубно воздействуя на их состояние.

Для предотвращения порчи кровельных покрытий и разрушения крыши применяется специальный доборный элемент. Это и есть планка примыкания для кровли.

Другие виды доборных элементов

Различают два типа планок:

• Планка примыкания верхняя;
• планка примыкания нижняя.

В этом моменте существуют разночтения. Одни источники определяют их как доборы, устанавливаемые под кровельный материал (нижняя), или поверх (верхняя).

Важно понимать, что и те, и другие определения верны, просто существуют планки примыкания как для укладки под низ, так и поверх кровли и, в то же время, есть разные планки для верхней и нижней частей печных труб. Верхняя (слева) и нижняя (справа) планка примыкания. Верхняя (слева) и нижняя (справа) планка примыкания

Верхняя (слева) и нижняя (справа) планка примыкания

Иногда можно встретить описания, где допущена путаница в этих понятиях, отчего смысл сильно искажается. Основная причина кроется в большом количестве кровельных материалов, для каждого из которых выпускаются свои доборные элементы, называемые одинаково, но имеющие разный тип монтажа.

Кроме этого, применяется еще один вариант классификации:

• Прямые. Они могут быть с острым или тупым углом сопряжения, для разных типов примыкания.
• Угловые. Это планки прямоугольного сечения для соединения боковых поверхностей вдоль линии ската.

Установка планок примыкания согласно конструкции производится с таким расчетом, чтобы сток воды осуществлялся по заданным направлениям и выводился наружу. Дополнительная изоляция стыка добора со стеной или иным элементом при помощи герметика обеспечивает герметичность шва и гарантирует непроницаемую отсечку.

Можно подобрать цвет, для крепежа используются специальные кровельные саморезы, снабженные прокладками из специальной «вечной» резины.

Существуют следующие элементы:

• Ендовы нижние и верхние.
• Коньки простые, фигурные и заборные.
• Стеновые, стеновые прямые и стеновые нижние планки.
• Уголки наружные и внутренние.
• Планки карнизные.
• Планки ветровые.
• Оконные сливы.
• Снеговые барьеры.

Доборные элементы

Необходимо учитывать, что среди доборных элементов не существует лишних или ненужных. Все эти детали созданы не для создания эстетичного внешнего вида (не только для этого), а для выполнения определенных задач, имеющихся повсеместно и создающих серьезные угрозы целостности крыши и всей постройки.

Попытки сэкономить или обойтись без какого-либо элемента могут вылиться в необходимость частых ремонтов, быстрое разрушение части или всей крыши, порчи стропильной системы, стен и имущества.

Как утеплить примыкание крыши к стене

Добрый день! К существующему дому сделал пристрой на всю длину стены. Длина 6,4 м. ширина 1,8. Пристрой выполняет роль котельной для газового настенного котла и автоматики скважины. Поэтому помещение отапливаемое. Крыша односкатная (30 градусов уклон) примыкает к бревенчатому срубу.

Крышу утеплил каменной ватой со всеми гидро-паров-ветро защитами. А стыки имеют небольшие щели. Думал утеплить их каменой ватой тоже. Правда боюсь возникновения плесени. С одной стороны помещения теплые, а сдругой стороны часть ваты не имеет проветриваемой части и непосредственно примыкает большой площадью к бревну.

Надеюсь вопрос будет понятен. Картинку прилагаю.

Арсентий, Екатеринбург.

Привет, Арсентий из Екатеринбурга!

В качестве утеплителя может быть применена не только каменная вата, в которой возможно наличие влаги, но и просто пена макрофлекса. Она уж таким недостатком точно не страдает и влаги не боится, а ультрафиолетовые солнечные лучи прикрываются фартуком, о котором ниже.

То есть в любом случае, на вашем эскизе не видно металлического фартука примыкания, который в подобных случаях всегда монтируют по стыку кровли подсобки и основной стены дома.

Поэтому в такой ситуации мы делаем металлический фартук с примерно равными полками (около 20 -25 сантиметров шириной), сгибаем его на станке для гибки под нужным углом (у вас – 30 градусов). Можете просто использовать металлический уголок и киянку для этой цели.

Потом саморезами кровельными крепим фартук к кровле, а саморезами с прессшайбой крепим к бревнам. Небольшие нестыковки-щели заполняем силиконом-герметиком.

Конденсата при таком варианте не наблюдали, несмотря на отсутствие какого либо проветривания.

Надеюсь, что и у вас его не будет, если сделаете так же.

Отправим материал на почту

Участки примыкания крови к стенам здания – зоны повышенного риска. Нередко они становятся причинами проникновения атмосферных осадков под кровельную конструкцию, что чревато большими неприятностями. К тому же эти участки нередко становятся местами скопления мусора, который приносит ветер. Да и снежные завалы здесь – не редкость. Поэтому разберемся в этой статье, как правильно проводить операции сооружения кровельной конструкции в местах ее примыкания к стене.

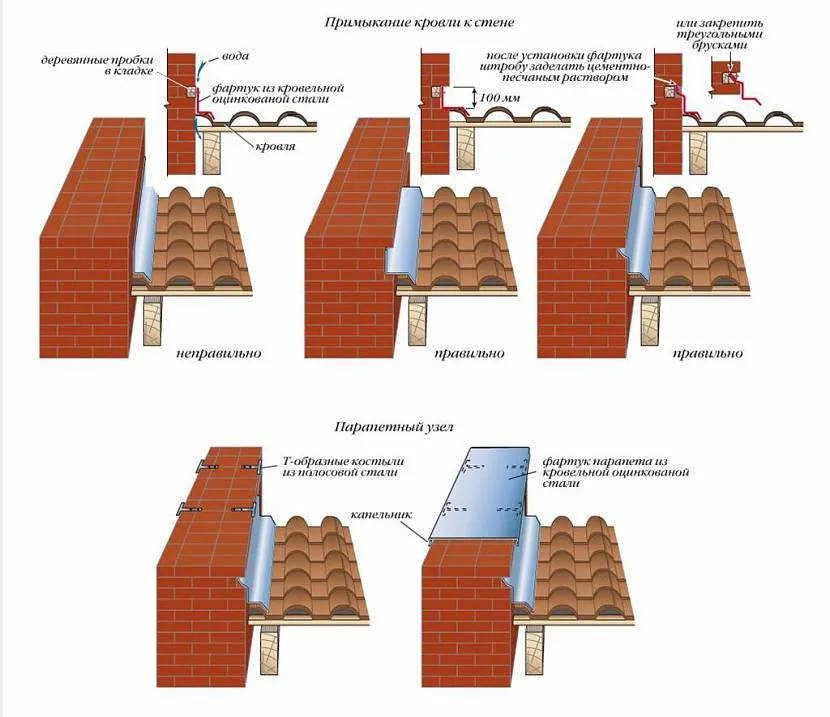

Способы примыкания кровли к стене

Традиционные способы защиты участка примыкания

Есть две старые технологии, который почему-то перестали сегодня использоваться. Хотя, как показала практика, они себя оправдывают на все сто процентов.

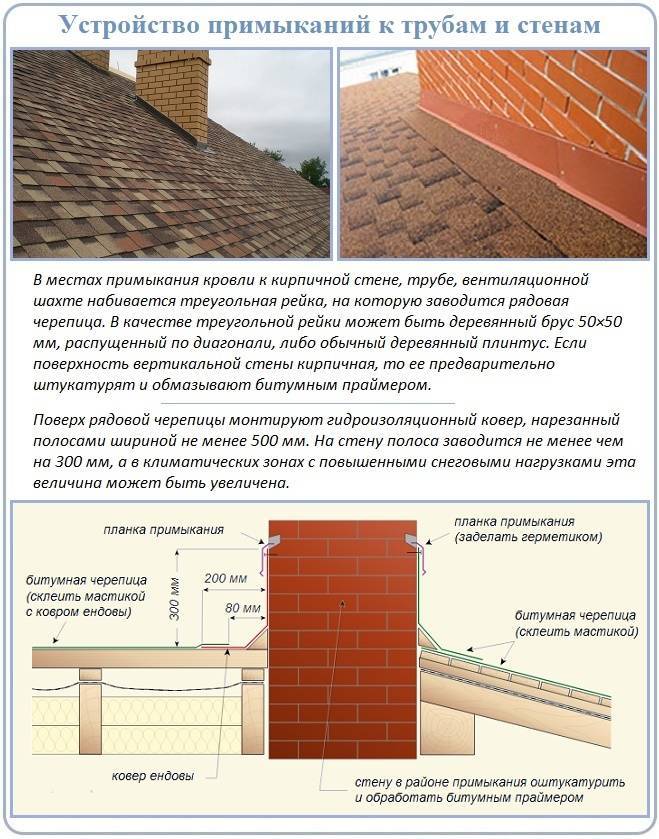

В процессе кладки кирпичной стены (или блочной) в месте примыкания кровли делают выступ на всю длину кровельной конструкции. Ширина такого выступа – полкирпича. И этого достаточно, чтобы защитить стык кровельного материала со стеной от дождя и других осадков.

В месте примыкания делают на всю длину крыши прорезь в стене. Ее глубина 5-6 см. В это углубление вставляется кровельный материал.

Новые способы защиты участков примыкания

Появление на рынке новых кровельных материалов увеличило сложность герметизации стыка между крышей и стеной. Поэтому производители кровельных покрытий стали предлагать свои способы защиты. Вот некоторые из них.

Защитная планка для герметизации участка примыкания кровли к стене

Второй вариант практически точно такой же, только вместо прорези используют деревянную рейку, которую закладывают в кирпичную кладку в процессе возведения дома. К рейке крепится защитная планка саморезами, нередко под нее укладывают герметизирующую ленту. Дополнительно место соединения обрабатывают силиконовым герметиком.

Третий способ создать грамотно примыкание крыши к стене – использовать два элемента. Верхний крепят к стене саморезами или дюбелями, нижний надевается с обратной стороны на верхний при помощи замкового соединения. Нижний край нижнего фартука крепится к кровельному покрытию с помощью клейммеров. Все стыки обязательно заполняются герметичными составами.

Защита стыка примыкания двумя планками

Примыкание мягкой кровли

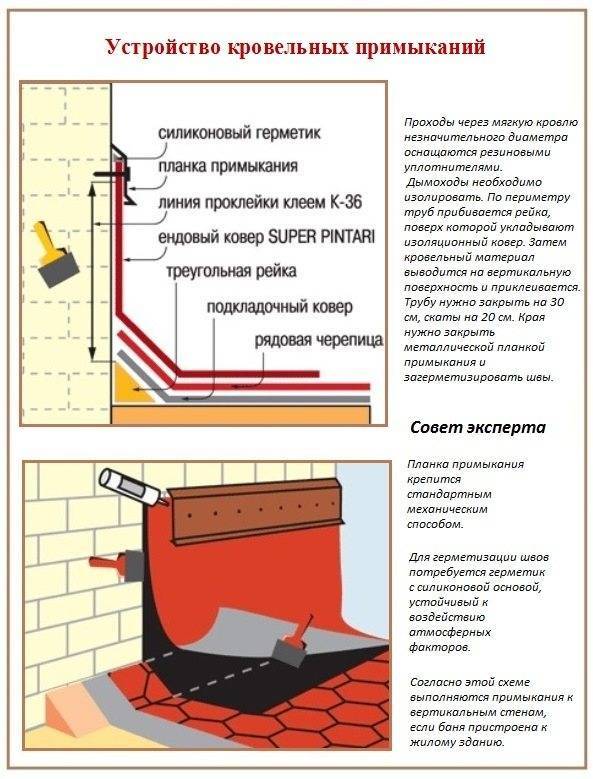

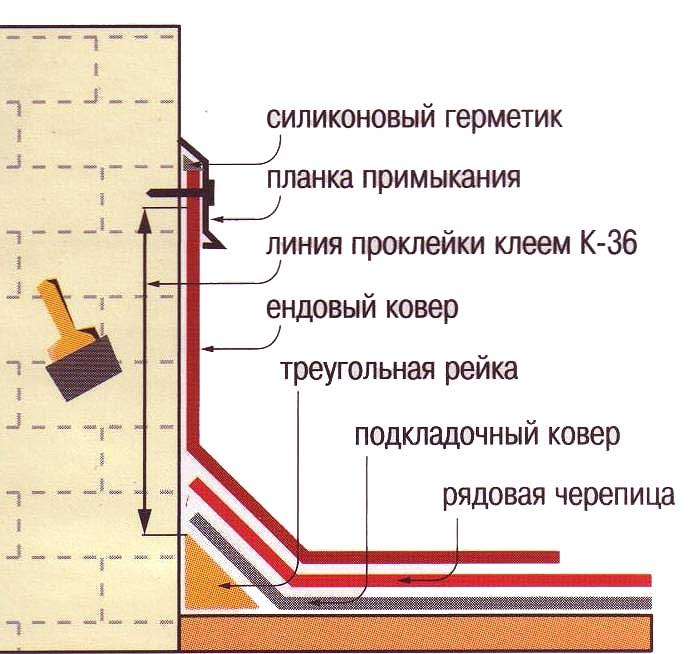

Все вышеописанные методы можно использовать и для мягкой кровли. Но есть у нее и свои чисто специфичные технологии. Начнем с того, что примыкание мягкой кровли к стене производится из битумных гибких материалов. Вот один из способов:

над местом установки кровельного материала на высоте 20-30 см по поверхности стены делается штроба вдоль участка примыкания;

по линии стыка укладывается брусок, разрезанный по диагонали, то есть создается плавный переход от стены к крыше;

крепят треугольной формы брусок или к обрешетке, или к стене;

проводят укладку мягкой кровли с заводом ее на стену на высоту до 10 см;

Правила примыкания

Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:

• Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
• При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
• Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.

Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.

Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:

• Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
• Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.

Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации

Круглая труба

Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.

Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.

Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.

На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.

Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ.. Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.

Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.

Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.

Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:

Квадратная труба

Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.

Узел прохождения через крышу

При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.

Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий

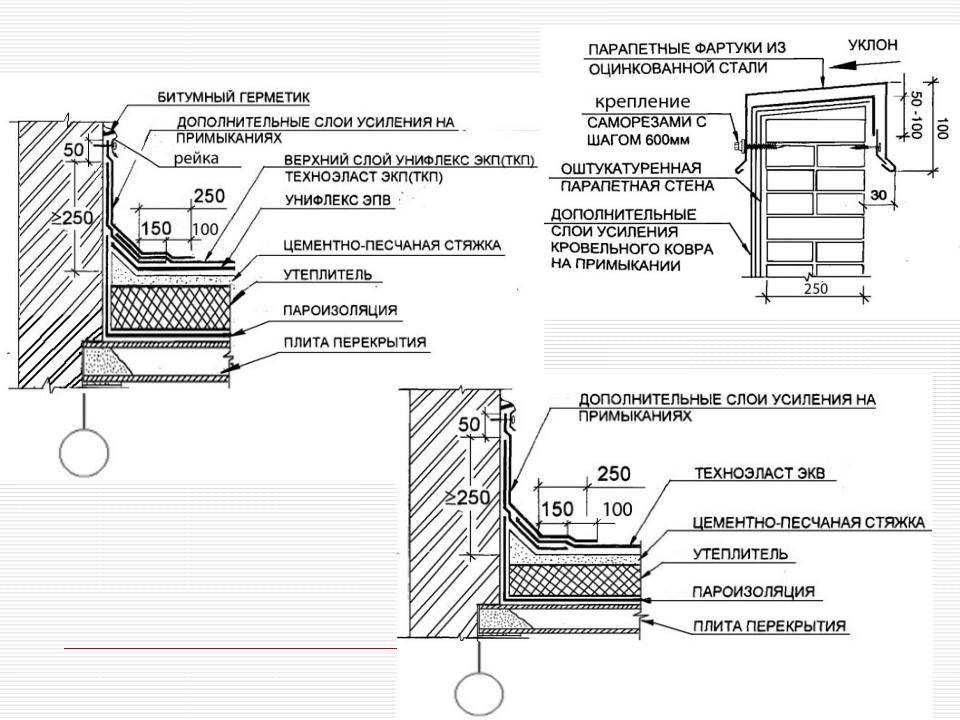

Примыкание рулонной кровли

Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

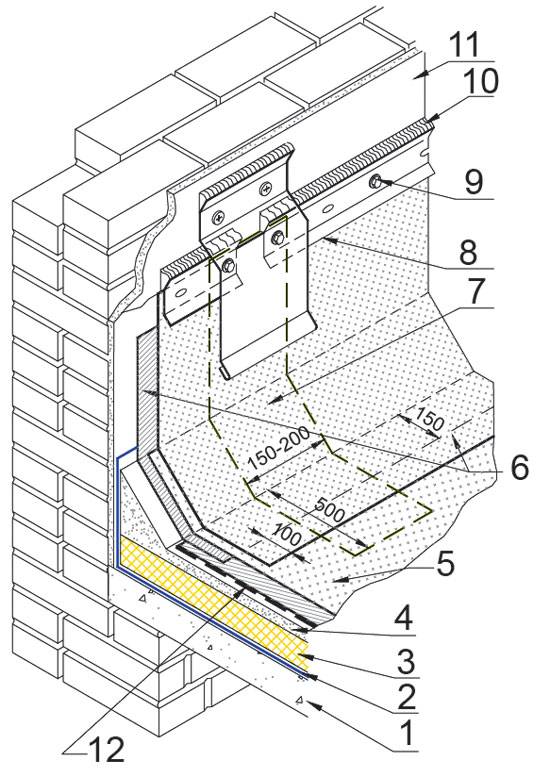

Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции .

Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

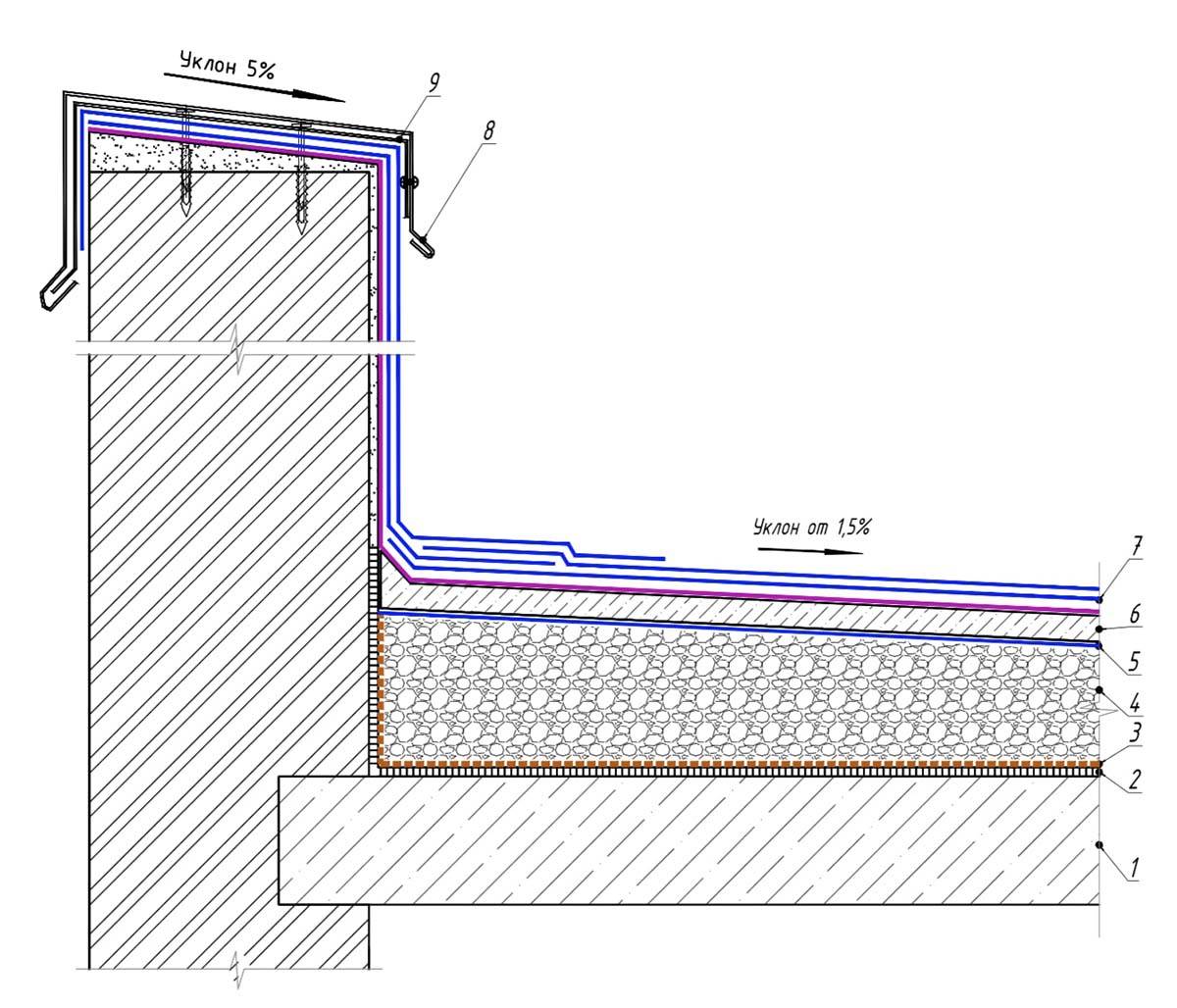

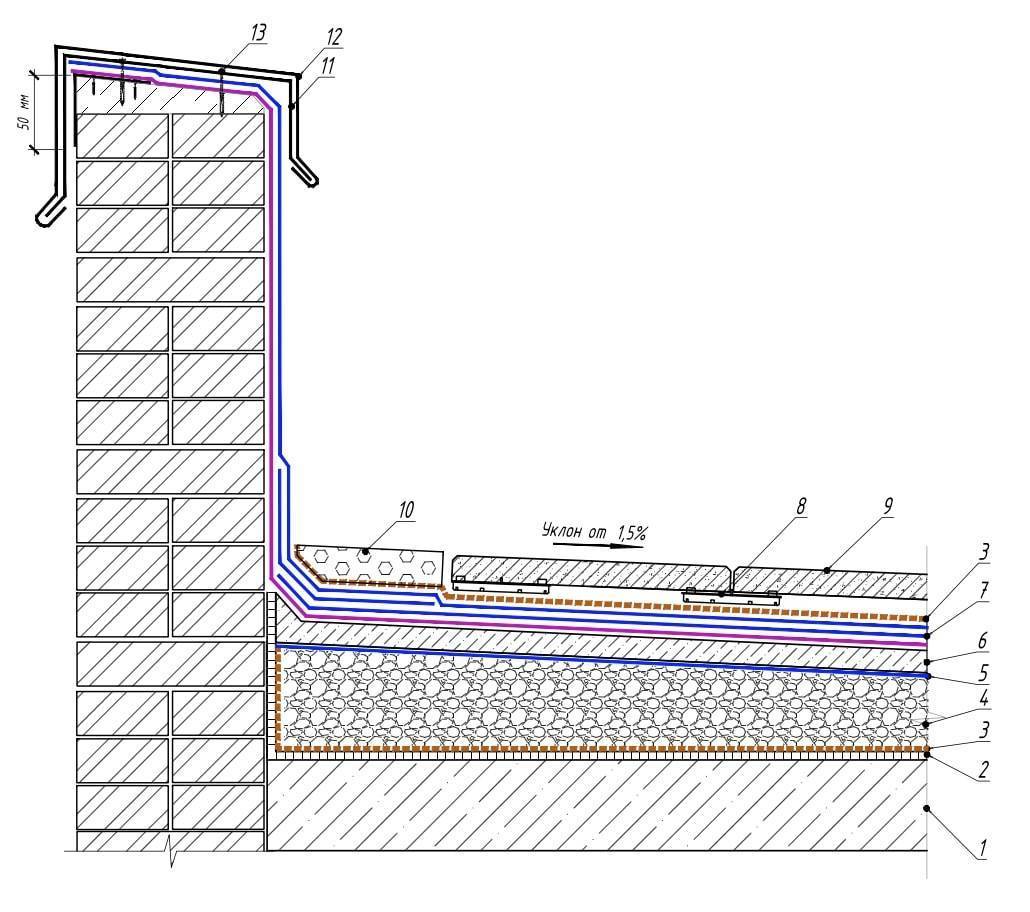

При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

Метод флэшинга

Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

При правильном монтаже выполненный таким методом узел примыкания отличается :

• абсолютной герметичностью;
• эластичностью;
• устойчивостью к внешним воздействиям;
• устойчивостью к перепадам температур;
• надежностью и долговечностью.

Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить

Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя

Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой

Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.
