Пошаговая инструкция
Все последующие работы состоят из нескольких этапов, каждый из которых следует проходить со всей тщательностью, потому что от этого зависит качество и долговечность сооружения. Даже если на плите было решено сэкономить, на укладке этого делать не стоит.
Качественное основание не просядет и не деформируется, будет хорошо пропускать влагу и выдерживать предполагаемые нагрузки.
Установка бордюров
Бордюры являются ограничителями, препятствующими тому, чтобы будущий тротуар разъехался. Для их установки вдоль подготовленной траншеи прокапывают канавки, дно которых укрепляют щебнем.
Пустоты в щебне заполняются песком. На щебень по уровню ставят бордюры и закрепляют их цементно-песчаным раствором. Не стоит готовым раствором заливать все бордюры сразу — каждый укрепляется замком из бетона индивидуально.
По окончании работ высота бордюров для обеспечения хорошего водостока должна быть вровень или на 10–20 мм ниже верхнего края брусчатки. Высота, в первую очередь, регулируется глубиной прокопанных канавок. На высыхание бетонных замков даются примерно сутки, затем канавки с бордюрами засыпаются почвой до общего уровня дна траншеи.

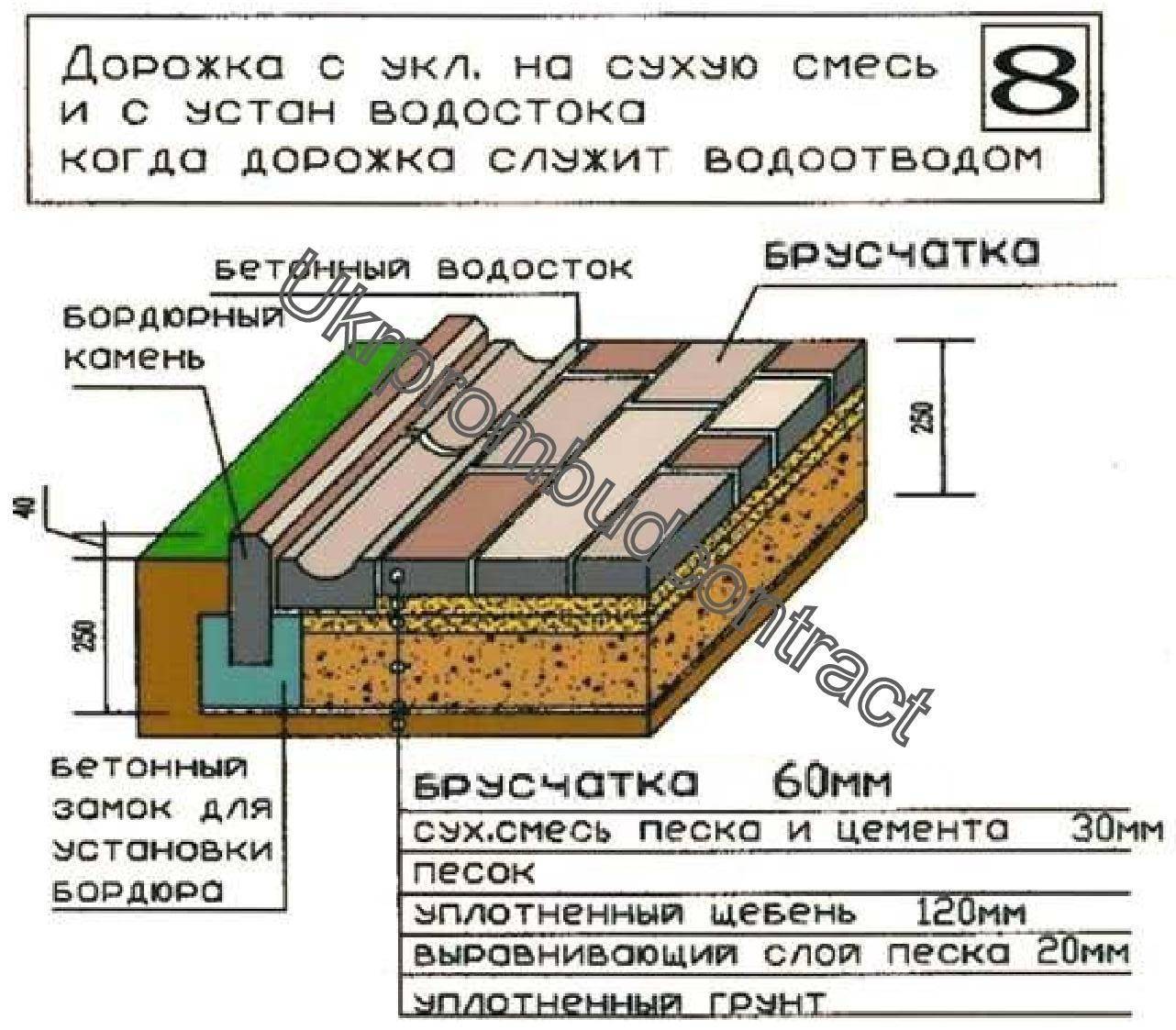

Вдоль внутренней стороны одного из бордюров укладывается сточный желоб, в сторону которого нужно будет делать уклон дорожки.
Создание подушки
На геотекстиль насыпается крупнофракционный песок слоем 5 см. Его поверхность выравнивается граблями и обильно смачивается водой. Перед следующим этапом работ при пасмурной погоде нужно выждать сутки, при солнечной достаточно 2–4 часа.
Затем поверхность разравнивается профилем или трубой и на нее насыпается слой щебня толщиной 10 см. Щебень трамбуют. Нельзя укладывать щебень сразу на геотекстиль во избежание повреждения последнего.
Поверх щебня насыпается еще 5 см песка, который распределяется так, чтобы заполнить все пустоты. Этот слой нужен для расклинцовки щебня и выведения основания «в ноль». Поверхность снова трамбуется, проливается водой (в результате чего песок частично уйдет в промежутки между гравием) и выравнивается.
В результате получится идеально ровная подушка, на которую и предстоит укладывать плиты.
Техника укладывания своими руками
Так как правильно укладывать тротуарную плитку на песок?
Чтобы не топтаться по утрамбованному песку, изделия укладывают в направлении от себя. Мастер, находясь на уже выложенной поверхности, укладывает брусчатку перед собой, немного вдавливая в песчаное основание, и по ней же продвигается вперед.
Между плитами оставляется зазор в 1–2 мм. Для удобства используют спички, тонкие деревянные колышки или крестики для керамических изделий. Некоторые производители выпускают изделия сразу с ограничителями по бокам, которые позволяют выдерживать требуемое расстояние.
Горизонтальность каждого ряда проверяется строительным уровнем, с помощью резиновой киянки, песка и мастерка поверхность корректируется:
- если плита выступает над остальными, углубить ее можно, постучав киянкой или сняв под ней слой песка;
- если плита заглублена по сравнению с остальными, ее следует приподнять и увеличить слой подушки.
Брусчатку, возможно, придется подрезать. Для этого ее прикладывают к нужному месту в дорожке, делают отметку и только потом отсекают лишнюю часть.
Для резки плитки используется «болгарка», но если прорезать ей плитку полностью, в дальнейшем могут появляться трещинки. Поэтому «болгаркой» только делают надрез, а дальше изделие аккуратно раскалывают.
Заделка швов
Для предотвращения смещения плитки относительно друг друга, их закрепляют, просыпая поверхность песком с таким расчетом, чтобы были заполнены все промежутки. Щеткой или веником песочек распределяют равномерно, а затем поверхность проливают водой — это уплотнит засыпку. Процедуру, возможно, придется повторить 2–3 раза, а в дальнейшем проводить после обильных осадков.
Иногда промежутки заделывают с помощью смеси песка и цемента, которая затем проливается водой, чтобы цемент «схватился», а плитки между собой были лучше сцеплены.
Но подобный прием ухудшает проникновение влаги в дренаж, а потому использовать его на частных территориях и дорожках с малой проходимостью нецелесообразно.
5 этап – Технология укладки тротуарной плитки
Пошаговая инструкция
1. Установка бордюра для тротуарной плитки или поребрика
Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.
Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра
Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).
Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки – схема
Можно установить пластиковый бордюр для плитки
Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки
Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.
Монтаж бордюра для тротуарной плитки (поребрика) – схемаБордюр и поребрик для тротуарной плитки – схема
2. Подготовка основания под тротуарную плитку
Выделяют три вида основания:
укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.
В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.
Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.
На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.
Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.
Состав «пирога» показан на схеме.
Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.
Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.
3. Выкладка плитки
Простые правила для качественной и эффективной работы.
Как правильно укладывать тротуарную плитку:
плитка выкладывается от нижней точки в сторону повышения;
кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;
установка плитки круговым способом начинается от центра рисунка.
Установка плитки круговым способомУкладка плитки кругом
начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.
плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.
Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.
“Посадка” тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.
Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).
Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.
Материал подготовлен для сайта www.moydomik.net
Светящаяся тротуарная плитка
Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.
Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской
Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.
Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки
Подготовка поверхности
Укладка тротуара на даче начинается с обработки основания
Независимо от назначения будущего покрытия важно углубить его в землю так, чтобы оставалось достаточно места для песчано-гравийной подушки. С этой целью снимают слой грунта
Точную глубину рассчитывают индивидуально, поскольку на неё влияют различные факторы, в том числе тип и размеры самой плитки.
После того как лишний слой земли будет снят площадку тщательно утрамбовывают. Затем приступают к засыпанию щебня. Для стандартных покрытий и тротуарных дорожек достаточно 15-20 см, на зону парковки и подъездной дороги требуется 25-30 см щебня, на него засыпается еще сантиметров 5-10 песка. Его равномерно распределяют так, чтобы заполнились пустоты между частичками гравия. При необходимости его досыпают. В итоге у вас получится идеально ровная поверхность, на которую уже и будет производиться укладка тротуара.
Схематическое изображение песчано-гравийной подушки
Установку бордюров продумывают заранее. Чтобы выполнить данную работу самостоятельно, выкапывают углубление в земле, насыпают гравий и песок, а затем заливают слоем цементного раствора, выставив по уровню. Также при засыпке подушки предусмотрите наличие небольшого уклона для оттока воды. Дополнительно рекомендуется установить вдоль бордюра с внутренней стороны желоб.
Как самому уложить тротуарную плитку
Технология укладки плитки достаточно проста, но чтобы вымощенные дорожки и площадки стали дополнением ландшафтного дизайна и исправно служили длительное время необходимо правильно подобрать плитку по испытываемой нагрузке и функциональным требованиям.
Например, на пешеходных дорожках и подъемах для заезда автомобилей эксплуатируемых круглый год не стоит укладывать плитку с гладкой поверхностью. На плиточном покрытии в холодное время при сырой погоде, может образовываться слой льда, что сделает передвижение травмоопасным, а заезд невозможным. Хотя на дачах, на которых не живут зимой, это свойство не будет столь критичным.
Как подобрать плитку
В первую очередь необходимо оценить степень нагрузки на плиточное покрытие, чтобы применить плитку подходящей толщины и качества. Лучшим вариантом будет наличие запаса прочности в 20-30%.
Для выбора цветового решения могут помочь готовые дизайнерские проекты или консультация с профессионалами.
Способы укладки
От способа выкладки покрытия зависит скорость, трудоемкость и стоимость работ. В большинстве случаев раскладка ведется на слой песка или сухую смесь песка и цемента (5/1) на подсыпке из гравия, однако для грунтов подверженных усадке приходится применять выкладку на бетонное основание. Эта мера необходима в случае грунта подверженного усадке (свежей насыпи, мелкого пылеватого песка, торфа), пучинистых грунтов, способных полностью разрушить укладку или наличия уже готового бетонного основания (например пола в гараже).
Материалы и инструменты
Для того чтобы уложить плитку своими руками, потребуются заранее подготовить следующие инструменты:
- материалы для разметки (колышки, тонкий шнур);
- строительный уровень;
- резиновый молоток;
- трамбовка;
- правило;
- приспособление для резки плитки или болгарка;
- шланг с разбрызгивателем или лейка;
- тачка для перевозки грунта стройматериалов;
- лопаты, совковая и штыковая;
- широкая щетка, веник.
Не лишним будет наличие наколенников или отрезка полистирола для подкладывания под колени. Большая часть работ выполняется именно стоя на коленях.
Необходимо запастись достаточным количеством гравия, песка и цемента, плитки и бордюра.
Что необходимо для работы
Чтобы не отвлекаться во время работы за походами в строительный магазин, стоит заранее побеспокоиться о материалах и инструментах.
Инструменты, которые будут нужны:
- лопаты для выемки почвы — штыковая и совковая;
- деревянные колышки (куски арматуры), шнур для разметки участка;
- грабли для выравнивания сыпучих стройматериалов;
- шлифмашина или болгарка с диском по резке камня;
- молоток (резиновый) для подравнивания бордюров и тротуарной плитки;
- веник для распределения по плитке песка;
- рулетка и строительный уровень;
- длинная ровная труба;
- для трамбовки приспособление, например виброплита.
Необходимые материалы:
- тротуарная плитка любых форм, размеров, цветов;
- бордюры для ограждения вымощенной площадки;
- геотекстиль с параметрами, которые превышают площадь выкладки брусчатки на 20-25 см с каждой стороны;
- стройматериалы для укладки подушки и прослойки — песок, щебень (или гравий), цемент. Количество рассчитывают в зависимости от площади обустраиваемой площадки, от количества и требуемой толщины засыпаемых слоёв.
- баллончик с краской, желательно яркого оттенка. С ним удобнее выполнять предварительную разметку без особых усилий. Краску часто заменяют известью, рассыпая её по обозначенным краям будущей площадки либо дорожки.
- арматурную решётку, которая нужна при бетонировании площадки под стоянку автомобиля.
Покупая тротуарную плитку, учитывают разные моменты, важные для стильного вида и надёжности будущих площадок и дорожек.
К примеру, если обустраиваются дорожки в саду, то вполне можно купить плитку с толщиной до 6 см. А вот при мощении парковки под машину, толщина должна быть больше, чем 6,5 см.
Сегодня ассортимент продукции такой, что можно создавать эксклюзивные завораживающие картины-площадки на своём участке из тротуарной плитки.
Не стоит зацикливаться на серой однотонности. Продумайте узор, орнамент, поищите варианты в интернете. Как пример, в таблице часто покупаемая плитка для мощения тротуара.
При покупке тротуарных блоков стоит обратить внимание на такие характеристики:
Даже не читая характеристики понравившейся плитки, можно определить её качество. Для этого нужно аккуратно ударить один блок о второй: когда слышен глухой звук, то в состав для приготовления брусчатки производитель добавил очень много воды. Когда вы услышите звонкий звук – то будьте уверены в том, что эта плитка была произведена с учётом технологии, и обладает высоким качеством.
Если понравилась тротуарная плитка, у которой яркая окраска, но цена достаточно низкая (в сравнении с другими моделями), то на 99% при её изготовлении были использованы красящие пигменты самого низкого качества
В итоге нарушаются прочностные качества брусчатки.
Важно приобретать тротуарную плитку из одной партии, иначе есть риск, что брусчатка будет отличаться по цвету и по составу.
Как и все стройматериалы, плитку для мощения тротуара стоит покупать с «резервом», рассчитывать больше на 15%, чем обустраиваемая площадь.
Если нет большого опыта при резке плитки, то возможна её порча.
Подготовив все необходимые инструменты и материалы, можно приступать к разметке на участке.
Разнообразие тротуарной плитки
По своей форме штучные материалы для мощения дорожек и площадок делятся на два вида:
- плитка: модули с большим отношением длины к толщине;
- брусчатка: небольшие камни с малым отношением длины к толщине, почти кубической формы.
По материалу плитка и брусчатка делится на несколько видов.
Цементно-песчаная
Из названия понятно, что сырьем выступает цементно-песчаный раствор, часто с добавкой гранитного отсева. Это недорогой и потому популярный вид покрытия.
Практикуют три способа изготовления:
- вибропрессование. Залитый в формы раствор помимо вибрации подвергается давлению пресса. Производство такой плитки возможно только в заводских условиях. Она стоит дорого, обладает повышенными прочностью и износостойкостью, укладывается в местах с большой проходимостью или высокими нагрузками. Поверхность получается шероховатой, так что покрытие присыпают только в сильный гололед;
- вибролитье. Раствор засыпается в формы, впоследствии устанавливаемые на вибростол. Вибрация уплотняет бетон, выгоняя из него воздух. Такая плитка подходит для укладки во дворе частного дома. Стоит относительно дешево. Может изготавливаться в кустарных условиях. Недостаток: в мороз даже слегка влажная плитка становится скользкой, ее обязательно нужно посыпать песком;
- гиперпрессованная. Формовка производится без вибрации — только прессом. Это позволяет полностью автоматизировать процесс, благодаря чему плитка при достаточно высокой прочности стоит дешевле вибропрессованной.
Полимер-песчаная
Связующим вместо цемента выступают полимеры, то есть пластмасса, достоинства покрытия:
- долговечность, обусловленная высокой стойкостью к истиранию;
- высокая морозоустойчивость: поры отсутствуют;
- богатая, яркая расцветка;
- небольшой вес: упрощается доставка.
Недостатки: со временем плитка, в отличие от цементно-песчаной, может деформироваться; также у нее высокий коэффициент теплового расширения.
Прочие разновидности
Кроме вышеперечисленных видов производится еще:
- клинкерная. Модули формуют из особой глины и затем обжигают при температуре 1200 С. Плитка получается прочной, с шероховатой расцветкой и разнообразной гаммой естественных пастельных тонов. Стоимость — сравнительно высокая;
- резиновая. Сырьем служит смесь каучука, полиуретана и наполнителя. Плитка нескользкая и смягчает удар при падении, потому идеально подходит для укладки вокруг бассейна и на детских игровых площадках;
- гранитная. Дорогое покрытие представительского класса с высокой прочностью и износостойкостью.
При всем разнообразии цементно-песчаные модули остаются наиболее востребованными. Пластичность сырья позволяет придавать им любую форму.
Уход за тротуарной плиткой
Мало знать, как положить тротуарную плитку, нужно еще обеспечить ей постоянный уход, чтобы она прослужила расчетный период. Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенений ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.
Гидрофобизатор для тротуарной плитки
Пористая структура бетона действует как губка – впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания. Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.
Обработанная гидрофобизатором поверхность – капли воды держатся, а сам бетон сухойЧтобы предотвратить это, используют защитные пропитки – гидрофобизаторы для тротуарной плитки
Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона и тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).
Чем обработать тротуарную плитку
Некоторые хотят, чтобы тротуарная дорожка блестела, используют эффект мокрой плитки. А другим – наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку – мнения расходятся. Согласно отзывам, применяется Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.
Бюджетный вариант – кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорции 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки. Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате, плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысится морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».
Бетонная стена обработанная гидрофобизатором – “до воды”Бетонная стена обработанная гидрофобизатором – “после воды”
Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.
Пользователи рекомендуют для пропитки бетонной плитки Энесал MP – жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.
Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона – Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно надолго закрепить на поверхности нужный цветовой оттенок.
Определяющее значение имеет, каким способом была изготовлена плитка – вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья – менее устойчива и быстрее изнашивается, а промышленная (вибропрессованная) прослужит порядка 100 лет.
Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т.е. после этого ни покрасить, ни приклеить не получится!
Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боков, нижней (тыльной) части.
Стоимость укладки тротуарной плитки
Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого. Стоимость работ будет включать в себя:
Стоимость работ будет включать в себя:
В таблице не указаны цены на материалы, а только за работу.
К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.
Машина для укладки тротуарной плиткиМеханизированная укладка тротуарной плитки
Как видно из статьи, уложить тротуарную плитку не так уж сложно
Важно придерживаться правил и выполнять каждый этап максимально качественно
Создание «подушки» из песка или щебня
Подушка возводится в такой последовательности:
насыпают слой песка толщиной минимум 15 см. Если котлован получился глубже 50-ти см, песок насыпают таким слоем, чтобы от его верха до уровня земли оставалось 30 см плюс толщина плитки. Песок нужен чистый, без содержания глины. Насыпав слоем толщиной в 5-7 см, его разравнивают граблями, затем насухо прессуют трамбовкой или виброплитой. После хорошо поливают и снова трамбуют;
далее насыпают следующий слой на толщину в 5-7 см и проделывают все то же самое. Верх песчаной подушки должен быть идеально ровным. Можно формировать его правилом по маякам, выставленным по уровню;
укладывают на утрамбованный песок плиты экструдированного пенополистирола (ЭППС) толщиной 50 мм. Обычный гранулированный пенополистирол, с которым часто приходится сталкиваться в быту, не подойдет — под нагрузкой он деформируется. ЭППС же выдерживает без существенных деформаций до 50 т/ м2. Являясь эффективным теплоизолятором, данный слой значительно уменьшает глубину промерзания грунта. Значит, покрытие не будет искривляться силами морозного пучения
Крайне важно убедиться, что листы пенопласта лежат устойчиво, а это возможно только при ровном песчаном основании. Если при ходьбе по листам обнаруживается, что они где-то играют, здесь досыпают песок либо, наоборот, убирают его излишки.
ЭППС застилают геотекстилем
Это необходимо для того, чтобы плиты не повреждались и не раздвигались уложенной сверху щебенкой;
насыпают слой щебня фракции 5х20 или 20х40 мм толщиной 10 см, прессуют его трамбовкой или виброплитой;
снова настилают геотекстиль;
засыпают слой песка толщиной 15 см. Порядок действий тот же: трамбуют слоями по 5-7 см с увлажнением. Слои перед трамбовкой разравнивают граблями, особенно ровной стремятся сделать поверхность подушки.
На этом этапе формируют уклон для стока воды. Стандартным считается уклон в 1 см на 1 м длины, но практика показала, что вода хорошо уходит и при уклоне 0,7 см на 1 м длины. Под нужным уклоном устанавливают маяки, например, трубы из ПВХ или швеллеры, затем по ним, как по рельсам, двигают правило, разравнивая песок. Далее песок поливают и трамбуют, потом извлекают маяки и заполняют песком оставшиеся после них выемки.
