Предохранительные клапаны в системах отопления

Назначение предохранительного клапана

В отличие от систем отопления с открытым расширительным баком, где перепады давления приводят к увеличению объема теплоносителя в емкости или, в аварийных ситуациях, испарению воды в окружающую среду, в замкнутом контуре все процессы происходят внутри котла и трубопровода. Для удаления из закрытой системы излишков расширившегося рабочего тела используют автоматические клапаны, настроенные на его физические параметры, точнее, давление.

При эксплуатации наибольшую величину давления и температуры теплоноситель имеет на выходе котла, к тому же нагревательное оборудование является самым дорогостоящим в системе — из-за этих факторов предохранительный клапан сбросной системы отопления устанавливают рядом с котлом и он предназначен для его защиты.

Как работает предохраняющий клапан

Устройство и принцип работы группы безопасности

Группа системы безопасности отопительного котла относится к устройствам, отвечающим за безаварийное обеспечение потребителя тепловой энергией. В комплект оборудования входит:

• прибор для автоматического отвода воздуха;
• клапан сбрасывающий, предохранительный;
• манометр.

Модули контроля давления в системе теплоносителя установлены в металлическом корпусе, оснащённом резьбовыми разъёмами. Если контрольное оборудование устанавливается в холодном помещении, то выбор следует остановить на корпусе с термоизоляцией.

Отводчик воздуха

По условиям технических параметров отопительного котла устройство для стравливания воздуха, или кран Маевского, устанавливается выше корпуса обогревателя для удаления воздуха, выделяющегося при нагревании рабочей среды системы. Пузырьки кислорода также могут проникать в магистраль по ряду причин:

• первичное заполнение системы рабочей средой;
• подпитка трубопровода свежим теплоносителем;
• дефекты в уплотнительных прокладках;
• засор трубопровода частицами ржавчины;
• некачественный монтаж магистрали и оборудования.

В процессе нагревания рабочая среда расширяется, освобождает молекулы кислорода, образующие воздушную пробку, влияющую на интенсивность циркуляции рабочей среды в магистрали. Предупредить повреждение труб поможет автоматический прибор для сброса давления, рабочие параметры которого регулируются без участия оператора.

Процесс регулировки давления в отопительной системе управляется поплавком, коромыслом, игольчатым клапаном. Образовавшаяся воздушная пробка давит на поплавок, коромысло открывает клапан и стравливает воздух. После снижения давления в системе клапан возвращается в исходное положение.

Клапан предохранительный

С целью увеличения безопасности котельной и всего отопительного оборудования вместе с контрольными автоматическими приборами устанавливается расширительный бак. В качестве дополнительной защиты в группу безопасности включается предохранительный клапан, предназначенный для сброса «лишней» жидкости в канализацию.

ВАЖНО! Чтобы в помещении котельной было всегда сухо – рекомендуется предохранительный клапан подключать к сливу в канализацию. Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:. Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:

• сбой в работе автоматики;
• повышение объёма теплоносителя в случае поломки термостата;
• нарушение давления потока жидкости в линии трубопровода.

В конструкцию клапана предохранительного входит мембрана и стальная пружина, заключённые в латунный модуль с вентилем или рукояткой. При сбое в работе системы более чем на 15% через контрольный прибор за один выброс выпускается до 100 мл жидкости. На потребительском рынке представлены предохранительные приборы разных моделей, при выборе комплектующего элемента под обогревательный котёл индивидуального пользования необходимо купить клапан, выдерживающий давление 3 атмосферы и температуру жидкости 120 °C.

Манометр

Кроме предохранительного и стравливающего клапанов следить за ситуацией поможет манометр, входящий в группу безопасности котла. Показания бытового прибора понятны для любого пользователя благодаря наличию стрелок разного цвета: красного и чёрного. Рабочие значения красной стрелки устанавливаются вручную в соответствии с рекомендациями котла (порядка 2 атмосфер). Чёрная стрелка управляется давлением рабочей среды в линии трубопровода. Если показатели чёрной стрелки превышают положение красной, то система находится на грани аварии.

При выборе стрелочной гарнитуры необходимо учесть следующие факторы:

• размер циферблата;
• точность измерения;
• допустимая погрешность;
• измерительные единицы (бары или атмосферы);
• допустимое давление.

Для частной котельной подойдёт манометр со шкалой до 4 атмосферы.

Принцип работы предохранительного клапана

На рисунке показан предохранительный клапана седельного типа.

Основными элементами предохранительного клапана являются:

1. корпус;
2. пружина;
3. запорно-регулирующий элемент;
4. седло.

В исходом состоянии усилие Fпр пружины 2 прижимает запорно-регулирующий элемент (конус) 3 к седлу 4. Напорная линия отделена от сливной.

В случае если сила Fг давления потока на запорно-регулирующий элемент превысит силу Fпр, конус сместится вверх, пропуская поток из напорной линии в сливную.

При отсутствии давления в линии слива величина усилия Fг определяется по формуле:

Fг=Рн×А

Где А – площадь уплотняемой поверхности.

Регулировка давления настройки предохранительного клапана осуществляется путем изменения предварительного поджатия пружины.

Характеристики и виды

Предохранительные клапаны для бойлера подразделяются на следующие мощности:

• для бойлеров до 50 литров;
• для бойлеров до 200 литров;
• для бойлеров свыше 200 литров.

Чем больше мощность предохранительного устройства, тем выше его стоимость, а соответственно тем он больше по размерам и надежнее будет регулировать давление. В случае с предохранителями не стоит экономить, лучше выбрать вариант дороже и надежней. Намного проще выделить деньги на качественный прибор, нежели впоследствии тратить большую сумму на ремонт квартиры.

Модели разделяют и по принципу работы, они бывают:

• прямые;
• откидные.

Первый вариант оборудован дисковой заслонкой, перемещающейся вертикально. У откидного же клапана заслонка расположена над седлом, и регулировка осуществляется ее открытием под действием давления.

Предохранительный клапан по типу конструкции и принципу работы может быть:

• прямой;
• непрямой;
• пропорциональный.

Рабочее давление для них определяет производитель, и основная масса выпускается с максимальным пределом регулировки до 25 бар. Но изготавливают и образцы намного более мощные. С температурным режимом работы от 0 до +250С⁰.

При выборе клапана необходимо учитывать, что они имеют различную резьбу и ее диаметр. Тип резьбы, ее шаг, определяется при производстве, диаметр же в основном стандартный: 10-30 мм. Иногда его обозначают в дюймах.

Для чего нужен предохранительный клапан?

Отопительные системы заполняются водой, температура которой равна примерно 15 градусам. Циркулируя по замкнутому контуру, теплоноситель нагревается, значительно увеличиваясь в объеме. В это время существенно повышается давление, оказываемое на внутреннюю поверхность труб и установленные в системе приборы.

Превышение допустимой нормы, в большинстве случаев более 3,5 бар, оборачивается:

• протечкой в местах состыковки частей трубопровода;
• повреждениями или разрывами соединительных элементов и труб, изготовленных из полимеров;
• взрывом котлового бака;
• коротким замыканием электрического оборудования в котельной.

Наиболее высокий риск аварийных ситуаций характерен твердотопливным котлам, в которых сложно регулировать мощность теплоотдачи.

Производительность электрического и газового оборудования быстро корректируется от стартовых до максимальных показателей и наоборот. Зачастую в них присутствует автоматика безопасности, отключающая рабочие элементы при чрезмерных повышениях температуры.

Интенсивность горения дров, угля и другого вида топлива в твердотопливном котле корректируется с помощью открытия/закрытия заслонки. При этом сила отдачи тепла меняется не сразу, а постепенно. По причине инерционности теплогенератора жидкий теплоноситель может сильно перегреваться.

Вместе с вычисляющим давление манометром и удаляющим воздух из системы воздухоотводчиком предохранительный клапан часто включают в состав группы безопасности

Когда дрова в камере хорошо разогреваются, доведя воду в сети до необходимых температурных отметок, доступ воздуха перекрывают, и активное пламя начинает затухать.

Однако в раскаленном состоянии топка продолжает выделять накопившееся тепло. Достигая 90-95 градусов, теплоноситель вскипает и запускает неизбежное интенсивное парообразование. Вследствие этого провоцируется резкий скачок давления.

Именно в таких обстоятельствах включается в работу предохранительный клапан. При достижении граничного параметра давления он открывает затвор, освобождая для образовавшегося пара путь наружу. После стабилизации значений, клапан автоматически закрывается и снова переходит в спящий режим.

Его монтаж обязателен не только для твердотопливных, но и для паровых котлов, а также печей, оснащенных водяным контуром. Многие модификации отопительного оборудования комплектуются эти прибором еще на этапе производства. Часто этот клапан является одним из элементов группы безопасности. Обычно устройство врезают непосредственно в теплообменник или устанавливают в трубопровод поблизости котла.

https://youtube.com/watch?v=ltDKqnLoOW0

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

По способу прижима

При обогреве частного дома, квартиры или промышленного помещения, где используется оборудование малой мощности, чаще выбирают пружинный клапан экстренного сброса избыточного давления воды для системы отопления.

Это простые, компактные, недорогие, но надежные модели, которые можно комбинировать для безопасности с другим оборудованием.

Степень сжатия пружины связана с тем параметром нагрузки, при котором срабатывает клапан. Упругость пружинки влияет на диапазон настроек.

Пружинные модификации производятся из высокопрочной латуни, применяются технологии горячей штамповки. Сама пружника стальная, а мембрана, уплотнители, рукоятка полимерные.

Можно выбрать модели с заводскими настройками или те, которые нужно настраивать индивидуально во время монтажа.

Рычажный предохранитель

Рычажно-грузовые предохранители используются реже, так как поднятие штока обеспечивает внешний навешанный груз, перемещающийся по всему рычагу, регулируя степень прижатия штока к седлу.

По степени поднятия затвора

Малоподъемные клапаны предполагают поднятие затвора не более, чем на 0,05 от диаметра седла: механизм открытия полностью пропорциональный.

Изделие характеризуется низкой пропускной способностью, примитивной конструкцией. Предохранитель устанавливается на установках с жидкой средой.

Полноподъемная модификация

Полноподъемные вариации способствуют максимально допустимому уровню поднятия затвора, что улучшает пропускную способность, так как сбрасывается большое количество пара за один раз.

По скорости срабатывания

Пропорциональный аварийный клапан срочного сброса избыточного давления воды в системе отопления предполагает, что затвор поднимается постепенно, соответственно степени внутренней нагрузки. По мере подъема заслонки объем выпускаемого пара плавно увеличивается. Такие установки можно использовать при любом типе котла, но чаще всего их ставят в системы с водой или другой жидкостью.

Клапан двухпозиционный

Монтаж двухпозиционных клапанов должен производиться с учетом сброса большого количества воды при резком открытии. Получается очень быстрый сброс давления, закрытие затвора, как следствие – гидроудар, что отсутствует в пропорциональных предохранителях.

Ознакомиться подробнее с устройством клапана, принципом его работы можно в следующем видео:

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

• В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
• На обратной трубе в обязательном порядке монтируется или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
• В самой высокой точке схемы – для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

• Кран Маевского
  . Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
• Автоматический воздухоотводчик
  . Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется – он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

• Возможность подключения к программатору;
• Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
• Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Клапан для отопления вводится в состав систем, чтобы избежать избежать нарушения движения потоков.

Его назначение состоит в обеспечении беспрепятственного протекания теплоносителя в прямом направлении и воспрепятствовании его движению в обратном направлении, сохраняя при этом работоспособность устройства отопления в целом.

Клапаны трехходового типа

Наряду с двухходовыми предохранительными защитными клапанами в отопительной системе применяются трехходовые. Они отличаются электрическим или более простым ручным управлением. Приборы не так популярны. Элементы устанавливают на устройствах, работающих при достаточно низкой температуре.

Такой предохранитель оснащен тремя функциональными отверстиями – одно из них входное, остальные выходные. Перемещение жидкости внутри контролируется посредством заслонки. Она имеет шарообразную форму. В определенных моделях эта роль возлагается на шток. Теплоноситель распределяется за счет осуществляемых вращений.

Предохранительные клапаны монтируют в отдельных котельных, которые относятся к конденсационному типу. Они применяются, когда к одному устройству подключено сразу несколько систем.

Самый распространенный пример – система с радиаторами и теплым полом. Для последнего требуется небольшая температура используемого теплоносителя. А основной котел нагревает все остальные системы. Трехходовой предохранительный клапан будет идеальным решением. Элемент выполняет такие функции:

• разделение отдельных областей в системе отопления;
• распределение теплоносителя по отдельным зонам;
• смешивание воды с проходящей по котлу жидкостью.

Недорогие модели оснащены трехходовым клапаном. Он предусматривает ручную регулировку температуры. Чтобы избавиться от подобного неудобства, рекомендуется выбирать многофункциональные приборы с сервоприводом.

Этот механизм оснащен специальным датчиком, вмонтированным в контур. Работает с низким температурным режимом. При изменении температуры встроенный затвор автоматически срабатывает. Это позволяет открыть или закрыть воду, идущую из обратки, которая присутствует в каждой системе отопления.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

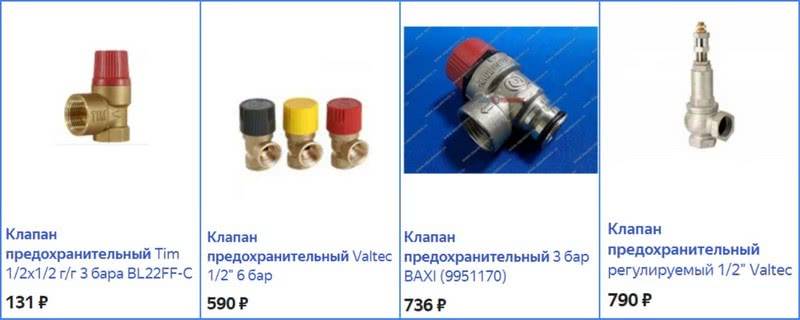

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Виды клапанов

Они определяются типом запирающего устройства и бывают следующими:

Тарельчатые клапаны
– действующий элемент диск, садящийся на седло с уплотнителем, перекрывая рабочее сечение. Тарелка изнутри крепится на шток, имеющий возможность свободного перемещения в корпусе.

Между телом и тарельчатым элементом устанавливается коническая или цилиндрическая пружина, обеспечивающая плотное прилегание диска к уплотнителю. При изменении направления давления диск сжимает пружину, и поток возобновляется в нужную сторону.

Гравитационные клапаны
– действующим элементом является свободно закрепленный на одном шарнире лепесток. В нормальных условиях лепесток удерживается в открытом положении потоком воды, при изменении направления потока запирающий элемент под силой тяжести перекрывает отверстие. Чем сильнее давление противопотока, тем плотнее он прижимается к корпусу.

Шаровой (поплавковый) обратный клапан
, является аналогом тарельчатого, с той разницей, что роль запирающего устройства выполняет шар. Он обычно изготавливается из легких сплавов на основе алюминия или из каучука.

Шарик может перемещаться по наклонному каналу под крышкой при нормальном токе воды. При изменении направления пружина прижимает шар к седловине и поток теплоносителя прекращается.

Лепестковый механизм производит запирание канала мягкой пружиной, опускающей лепесток на посадочное место с уплотняющей манжетой.
В принципе, такой клапан может работать и без пружины под воздействием на лепесток силы тяжести и под воздействием динамического давления обратного потока.

В этом случае удерживание его в открытом положении происходит усилием потока теплоносителя в правильном направлении. Гидравлическое сопротивление потоку минимально и не изменяет его динамических характеристик.

Возьмите на заметку:
двустворчатые лепестковые механизмы применяются в трубопроводах большого сечения и для систем с повышенным давлением воды. Принцип работы тот же – давление потока раскрывает створки. При падении давления створки закрываются.

Особенность такой конструкции состоит в том, что эти изделия могут применяться только в горизонтальном положении.

Разновидности

Существующие разновидности клапанов способны работать с котельным оборудованием от ведущих зарубежных (Vaillant, Baxi, Ariston, Navien, Viessmann) и отечественных (Невалюкс) производителей на газе, жидком и твердом топливе в ситуациях, когда автоматический контроль за работой системы из-за типа топлива затруднен или нарушен при выходе из строя автоматики. В зависимости от конструктивного исполнения и принципа работы предохранительные клапаны делят на следующие группы:

1. По назначению оборудования, в которое их устанавливают:

• Для отопительных котлов, имеют приведенную выше конструкцию, часто поставляются на арматуре в виде тройника, в которую дополнительно установлены манометр для проверки давления и клапан развоздушивания.
• Для водогрейных бойлеров, в конструкции присутствует флажок для спуска воды.
• Емкостей и сосудов под давлением.
• Напорных трубопроводов.

1. По принципу срабатывания прижимного механизма:

• От пружины, прижимное усилие которой регулируется внешней или внутренней гайкой (ее работа рассмотрена выше).
• Рычажно-грузовые, применяются в промышленных отопительных системах, рассчитанных на сброс больших объемов воды, их порог срабатывания можно регулировать подвесными грузами. Они подвешены на ручке, связанной с запорным золотником принципом рычага.

Устройство рычажно-грузовой модификации

1. Скорости срабатывания запорного механизма:

• Пропорциональные (малоподъемные пружинные) — герметичный запор поднимается пропорционально давлению и линейно связан с его увеличением, при этом сливное отверстие постепенно приоткрывается и аналогичным образом закрывается с уменьшением объема теплоносителя. Преимущество конструкции — отсутствие гидроударов при различных режимах перемещения запорного клапана.
• Двухпозиционные (полноподъемные рычажно-грузовые) — функционируют в положениях открыто-закрыто. При превышении давления выше порога срабатывания выходное отверстие полностью открывается и происходит стравливание лишнего объема теплоносителя. После того как давление в системе нормализуется, выходное отверстие полностью перекрывается, основной недостаток конструкции — наличие гидроударов.

1. По регулировке:

• Нерегулируемые (с колпачками разных цветов).
• Регулируемые винтовыми деталями.

1. По конструкции регулировочных элементов сдавливания пружины с:

• Внутренней шайбой, принцип работы которых был рассмотрен выше.
• Наружным винтом, гайкой, модели используются в бытовых и коммунальных отопительных системах с большими объемами теплоносителя.
• Рукояткой, подобная система регулировки используется во фланцевых промышленных клапанах, при полном поднятии ручки можно производить разовый спуск воды.

Конструкции различных моделей спускных клапанов
