Принцип работы кондиционеров прецизионного типа, схема

Техобслуживание

Одним из самых важных моментов, влияющих на долговечность функционирования конструкций, является своевременный техосмотр, регулировка и устранение мелких неполадок системы. Плановый осмотр оборудования должен проводиться раз в квартал. Частота проверок будет полностью зависеть от локализации прибора.

Техосмотры представляют собой профилактические мероприятия, которые способны значительно продлить сроки службы и улучшить качество работы прецизионного кондиционирования. По стандарту профилактический осмотр включает проверку работы трассы между блоками, электрических соединений. Также техосмотр включает тестирование всех режимов, замеры мощности компрессора, количества фреона в пределах контура, контроль микроклиматических условий.

Периодически должна проводиться чистка всех составляющих частей. Вентилятор и теплообменники забиваются пылью. Периодически следует производить замену фильтров в лицевой области и паровом поршне. При обнаружении повреждений в системе проводится частичная смена узлов и модулей.

Прецизионные кондиционеры – типы

Все указанные выше типы прецизионных кондиционеров имеют высокую производительность и достаточную мощность (5−100 кВт). А также все их выполненные узлы и детали надежны.

Исходя из представленных особенностей точных кондиционеров, можно выделить у них сильные стороны:

  1. Все типы подобных приборов имеют высокую степень точности установленных параметров и рабочих режимов. Температура и влажность воздуха, степень активности воздушного потока – все значения будут поддерживаться с точностью по максимуму.
  2. Высокий уровень надежности в условиях непрерывной эксплуатации прецизионных кондиционеров в течение 18 лет. При этом большая часть моделей, которые сегодня выпускаются, имеют функцию «Обратный запуск», что обеспечивает перезапуск оборудования автоматически при сбоях напряжения в сети или можно перезапускать его дистанционно. То есть, можно не волноваться о необходимости непрерывного контроля со стороны человека внутри комнаты с кондиционерами этого вида.
  3. Все существующие модели прецизионных кондиционеров имеют высокие значения энергоэффективности, КПД, экономичностью и производительностью. Помимо того, они оборудованы системой естественного охлаждения (Free Cooling): зимой эти кондиционеры «забирают» холодный воздух извне, что приводит к низким значениям электропотребления. При этом воздух распределяется равномерно по помещению.
  4. Все точные кондиционеры эффективно работают при наружных температурах – от -50◦ до +50◦.
  5. Такие климатические оборудования одновременно с охлаждением воздуха выполняют его фильтрацию. Таким образом, сразу осуществляется две функции: фильтрация воздуха для комфортного дыхания и очистка от мелких частиц и пыли, что может нанести ущерб техники внутри помещения.
  6. Монтаж прецизионных кондиционеров (цена – от 65 тыс. руб. до 117 тыс. руб.) выполняется только специалистами, что позволяет не беспокоиться за поломку повреждения в работе либо неприятностей прочего рода.

В договоре с компанией, выполняющей монтаж промышленного прибора, необходимо учесть такой пункт, как техническое обслуживание прецизионных кондиционеров, которые будут ее профессионалами установлены.

  Кондиционеры рода – описание

О том, где лучше установить кондиционер в квартире, читайте в нашей следующей статье.

Также вас может заинтересовать, какие кондиционеры самые энергоэффективные и самые надежные. Об этом читайте по адресу: http://remontspravka.com/klassyi-konditsionerov/

Чистка домашнего кондиционера. Смотрите специфику очистки кондиционеров и ее стоимость.

Коммерческие кондиционеры

Коммерческие кондиционеры, обладающие мощностью от 10 до 30 кВт, занимают промежуточную позицию между агрегатами бытового назначения и промышленными системами. Использоваться они могут как в частных домах, так и в офисах, магазинах, заведениях общественного питания и других помещениях площадью до 300 м².

Кассетные кондиционеры

Кондиционеры кассетного типа рассчитаны на установку за подвесным потолком, который полностью скрывает внутренний блок устройства. Нижняя панель блока, через которую выводится охлажденный воздух, имеет размер стандартной потолочной плитки (600×600 мм) и закрывается декоративной решеткой. В результате кассетный кондиционер практически незаметен, и в этом заключается одно из главных его достоинств.

Кассетный кондиционер.

Канальные кондиционеры

Внутренний блок кондиционера канального типа тоже скрыт от глаз за подвесным потолком. Однако распределение охлажденного воздуха в данном случае осуществляется посредством системы воздуховодов, которые также размещаются в пространстве между плитами перекрытия и фальшпотолком. Именно благодаря разветвленной системе воздуховодов такой прибор может быть использован для кондиционирования воздуха сразу в нескольких соседних помещениях.

Схема устройства канального кондиционера.

К недостаткам подобных кондиционеров можно отнести сложность независимого регулирования температуры воздуха в разных кондиционируемых помещениях. Для решения этой задачи требуется в воздуховоды вмонтировать клапаны с электроприводами, а во всех помещениях установить термостаты.

Впрочем, если не делать разграничения между жильцами разных комнат и поддерживать везде одинаковую температуру, то предпринимать каких-то дополнительных действий вам не придется.

Потолочные кондиционеры

Далеко не в каждом помещении есть подвесной потолок, а стены (например, выполненные из стекла) порою не позволяют установить обычную настенную сплит-систему. На помощь в этой, казалось бы, безвыходной ситуации придет напольно-потолочный кондиционер. Его отличительной особенностью является небольшая толщина внутреннего блока (обычно 20-25 см). Устанавливают такой кондиционер около стены: либо горизонтально, на потолке, либо вертикально, на полу.

Потолочный кондиционер.

В первом случае воздушный поток направляется вдоль потолка, во втором – вверх, вдоль стены. И в том, и в другом случае практически исключены ситуации, при которых прямой поток холодного воздуха попадает на находящихся в помещении людей, что многие, имевшие дело с кондиционерами, сочтут за огромный плюс.

Колонные кондиционеры

Кондиционер колонного типа обладает большим весом и поэтому не подвешивается, а устанавливается непосредственно на полу. По своим габаритам и внешнему виду он напоминает большой бытовой холодильник, однако в реалии места занимает гораздо больше, чем последний, поскольку создаваемый сильный поток холодного воздуха не позволяет продолжительное время находиться в непосредственной близости от установки.

Колонный кондиционер.

Колонные кондиционеры используются в конференц-залах, холлах гостиниц, офисах, магазинах, складах и прочих помещениях, где, с одной стороны, требуется большая холодопроизводительность, а с другой – отсутствует возможность использовать стены и потолок для монтажа более привычных сплит-систем.

«Наборные» мульти-сплит-системы

Как и в случае бытовых сплит-систем, коммерческое и полупромышленное климатическое оборудование может выпускаться в виде мульти-сплит-систем. В данном случае один внешний блок может обслуживать до пяти внутренних. Мульти-сплит-системы полупромышленного назначения, в отличие от бытовых, поставляются не фиксированными комплектами, а наборными. Это означает, что покупатель вправе сам подобрать тип и мощность внутренних блоков. Ограничения есть лишь на максимальное их количество и суммарную мощность.

Подводные камни или «слабые» места

Прежде всего – это цена на прецизионные кондиционеры. Стоимость такой климатической техники достаточно высока – от 500 900 руб. до 1 652 тыс. руб., но и целиком оправдана. Поскольку для таких особенностей, которыми обладают приборы точной регулировки показателей воздуха, эти кондиционеры являются почти незаменимыми.

Помимо того, следует учитывать, что при этом цена полностью соответствует качеству. Модели, выпускаемые сегодня, достаточно надежны в эксплуатации, и волноваться о поломках разного характера не стоит вовсе. Поэтому ремонт прецизионных кондиционеров – явление весьма редкое.

Второе и при этом зачастую неприятное обстоятельство – это небольшое количество квалифицированных работников по уходу за подобной техникой. Конечно, в любом крупном городе можно найти специалиста, но в глубинке…Однако в провинции точным кондиционером не всегда резонно пользоваться.

Прецизионные (точные) кондиционеры – особенности и предназначение

Они появились как разновидность шкафных, которые принадлежат к группе т.н. «тяжеловесов» в кондиционировании и вентиляции. К ним относятся промышленные кондиционеры, их применяют в помещениях, где требуется наиболее точное поддержание температуры, влажности и т.п.

Прецизионные кондиционеры в компьютерном дата-центре

Чаще всего точные кондиционеры используются в компьютерных и выставочных залах, музеях. Серверные кондиционеры — в лабораториях, больницах и поликлиниках, на телефонных станциях и прочих помещениях с аппаратурой, которая требует особенно наиболее точных данных микроклимата.

Само название «прецизионные» говорит о том, что они могут регулировать и удерживать в установленных пределах точные показатели окружающей обстановки в помещении. В частности, прецизионность поддержания конкретной температуры воздуха у точных кондиционеров – плюс-минус 1◦С. Именно этой особенностью такие оборудования отличаются от обычных кондиционеров бытового предназначения.

Монтаж прецизионных кондиционеров − по силам только профессионалам

Если выполнить установку прецизионных кондиционеров в помещении со встроенным регулятором влажности воздуха, то, помимо поддержания заданной температуры, подобное устройство будет удерживать на необходимом уровне установленную влажность, что особенно важно, к примеру, в музеях − для выставочных экспонатов. Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров

К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине.

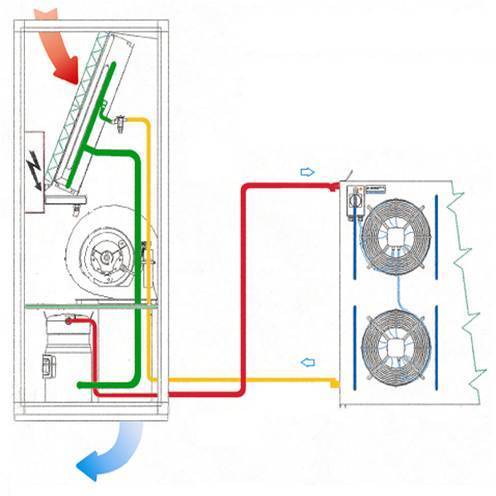

Схема прецизионного кондиционера с воздушным конденсатором

Есть прецизионные кондиционеры с нижней и верхней подачей воздуха. Конструкция первого типа предполагает забор воздуха через лицевую панель кондиционера. А также через воздуховоды либо особые отверстия в подвесном потолке. Сквозь решетки пола выходит охлажденный воздух.

Прецизионный кондиционер − нижняя подача воздуха

А конструкция второго типа забирает воздух при помощи нижней, передней или задней панели. Охлажденный воздух выходит через потолок со специальными отверстиями либо систему воздуховодов.

Прецизионный кондиционер − верхняя подача воздуха

Точные кондиционеры также различаются по типу охлаждения. Существуют оборудования с водяным и воздушным охлаждением.

Чаще всего можно увидеть такое климатическое оборудование с выносным воздушным конденсатором. Другими словами, этот кондиционер может быть и из двух блоков. Главный блок состоит из компрессора, испарителя, вентилятора, увлажнителя и автоматики. А малый блок содержит конденсатор и вентилятор. Такая климатическая техника более широко распространена благодаря большому диапазону по мощности и довольно нетрудного монтажа прецизионных кондиционеров.

Состав точного прибора первого типа

В свою очередь, точные устройства с водяным конденсатором по сути являются моноблоком, обладают более простой конструкцией и немного дешевле кондиционеров с выносным воздушным охлаждением. Есть один недостаток − эксплуатация прецизионных кондиционеров такого типа требует наличие источника проточной воды, а это не всегда доступно в тех или иных условиях.

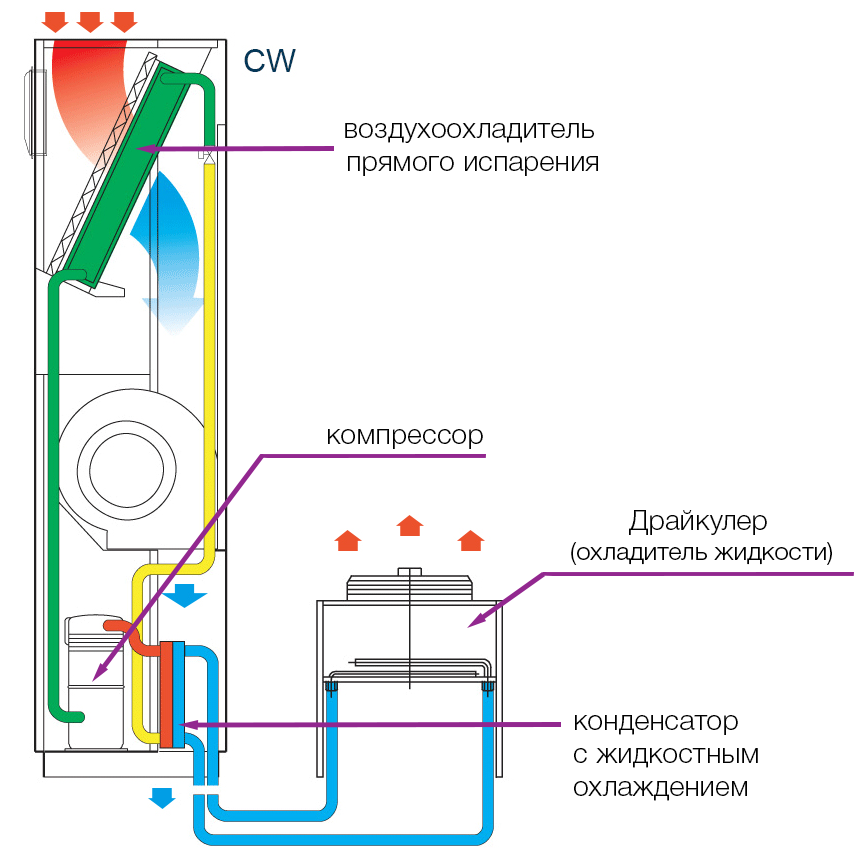

Схема прецизионного кондиционера с водяным конденсатором

Почему кондиционер не греет?

В кондиционере не работает режим оттаивания

Но как быть, если функция обогрева в кондиционере недоступна по каким-либо причинам?

Рассмотрим несколько факторов, которые могут повлиять на его работу:

  1. Сильные морозы. Электроприбор попросту может быть не предназначен для обогрева помещений при подобных погодных условиях. Это и есть частая причина того, что кондиционер правильно не греет. Мощности некоторых устройств не рассчитаны на такой сильный температурный перепад, поэтому устройство и не способно подогреть воздух в комнате более, чем на 3 градуса. Зато при условии, что на улице от 0 до +5 °C, прибор греет воздух с наибольшей продуктивностью.
  1. Тепло не подается при наличии потока воздуха из внутреннего модуля. Приток воздуха в помещение имеет температуру, схожую с уличной. Тут явно наличие проблемы с компрессором. Возможна поломка в четырехходовом клапане, который является ответственным элементом за изменение режима работы кондиционера. При наличии повреждения, он не может обеспечить переключение режимов функционирования прибора с летнего на зимний. В этом случае потребуется замена либо ремонт компрессора.
  1. Нарушен либо отсутствует режим «оттаивания». При таких обстоятельствах электроприбор все-таки работает в обычном режиме охлаждения воздуха. Функционируют блоки, подающие воздух. А в режиме обогрева не работает.

Другие причины и способы наладки

Некоторые модели кондиционеров имеют в своей комплектации спираль, вырабатывающую тепло, которая установлена на внутреннем блоке прибора. А вентилятор разносит подогретый воздух по помещению. Когда подогрев атмосферы осуществляется плохо, стоит проверить прибор на наличие проблем с питанием спирали либо же с вентилятором внутреннего блока.

Некоторые неполадки такого характера под силу устранить потребителю самостоятельно. Проблема может скрываться в простом промерзании конденсата во внутренних трубках электроприбора, что влечет за собой их засорение и появление непроходимости.

Если на улице и так мороз, то временное отключение прибора не поможет. Намерзание внутри трубки не растает из-за отрицательных температур снаружи. Остается ждать потепления либо можно попробовать запустить обогревательный электропровод, проходящий вдоль этих трубок. Это поможет, если нет проблем с внешним блоком.

Возможные причины возникновения конденсата:

  1. Непрофессионально проведенные монтажные работы, нарушившие целостности и работу кондиционера.
  2. Наличие в приборе производственного дефекта.
  3. Присутствие микротрещин, через которые жидкость поступает внутрь устройства. Тут не исключены возможности повреждения комплектующих механическим путем либо из-за неправильных условий эксплуатации.

При таких обстоятельствах невозможно прогреть контур. Но если попробовать переключить режимы с функции обогрева на охлаждение, а через время в обратном порядке, возможно проблема будет устранена. Может понадобиться несколько таких поочередных переключений, чтобы пробка подтаяла и выскользнула из трубки, освободив проход.

Переключение кондиционера с охлаждения на обогрев

Из-за образования трещин, иных повреждений с появлением микроскопических зазоров может произойти падение давления во фреоновом контуре. Это становится возможным по причине потери небольшого количества хладагента. При таких обстоятельствах кондиционер будет плохо охлаждать и греть.

Проблему с дозаправкой фреоном устранят сервисные службы, которые занимаются обслуживанием. Действия производятся через патрубок арматуры, находящийся во внешнем блоке снаружи здания. Специалисты пользуются коллектором для азотирования, вакуумирования и дозаправки.

А вот определить такую необходимость можно самостоятельно. Для этого надо найти и обследовать шкалу агрегата, где указаны фактические показатели наличия фреона. Сравнив их с рекомендуемыми по паспорту прибора, выявляют потребность в дозаправке.

Мастера используют специальные термометры для замера паров фреона при входе в компрессор. А показания коллектора укажут на цифровые данные о состоянии давления. Наличие температурной разницы более чем на 8°C между этими двумя цифрами указывают на потребность в дозаправке.

Что такое прецизионный кондиционер

Все процессы, связанные с таким жестким регламентированием микроклимата, могут быть осуществлены только с помощью системы прецизионного кондиционирования.

Промышленный прецизионный кондиционер – это устройство, приспособленное на постоянное выдерживание в нужных параметрах влажности, температуры и движения воздушного потока.

Назначение

Кондиционер (по англ. «precision» – безошибочность, подлинность) предназначен для создания и выдерживания необходимых атмосферных условий в зданиях, к которым представлены увеличенные запросы по температурному режиму, влажности и движению воздуха.

Методы прецизионного кондиционирования предназначены в таких областях деятельности:

  • Справочные информационные центры (помещения для серверов, компьютеров, сервисы переработки данных);
  • Отрасли (космонавтика и электроника, комнаты организации производства различных сфер деятельности);
  • Телевидение и радио (АТС, телекоммуникационные центры);
  • Культура и наука (мировые библиотеки, лаборатории для исследований, музеи);
  • Медицина (операционные палаты, ожоговые центры, центры для диагностик);

Необходимо выделить, что прецизионное кондиционирование надежное и безотказное в работе, если стоимость отвечает предъявленным к ним требованиям.

Кондиционирование серверного помещения WindSun

Монтаж и установка

Моноблочные модели могут быть установлены как снаружи, так внутри помещения. Наружный монтаж усложняет обслуживание, но улучшает доступ воздуха. При установке внутри помещения, необходимо подводить воздуховоды. Но обслуживание моноблока производить проще.

Потолочные модели обычно устанавливают по центру охлаждаемого или обогреваемого помещения. Подвод и отвод воздуха происходит через систему вентиляции или отдельные каналы. Часто эти модели устанавливают в подвесном потолке.

Шкафные прецизионные кондиционеры обычно устанавливают в помещении, которое необходимо кондиционировать. Оптимальным решением для охлаждения таких помещений является установка фальшпола (см. рис.). В таком случае кондиционер забирает нагретый воздух в верхней части, охлаждает его и подает под фальшпол. Оттуда он через вентиляционные решетки расходится по всему помещению.

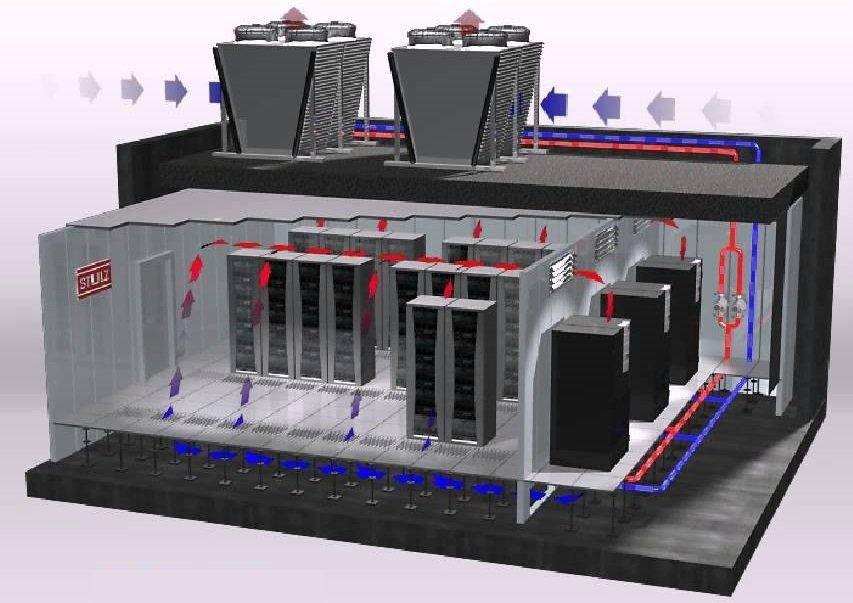

Установка прецизионных кондиционеров с охлаждением через фальшпол.

Примеры выполненных работ

Выполнены работы по охлаждение серверной при помощи прецизионного кондиционера шкафного типа (Кондиционер итальянской марки Royal Clima) . Забор теплого воздуха осуществляется в верхней части кондиционера, выдача через фальшпол, решетки подачи холодного воздуха расположены под стойками с серверным оборудованием. В качестве резерва используется настенный кондиционер Daikin с зимним комплектом. Площадь серверной 15 м2.

Виды прецизионных кондиционеров

Прецизионные кондиционеры

Прецизионные кондиционеры являются климатическими установками промышленного типа, используемыми для поддержания установленного температурного режима, влажности и подвижности воздуха. В основном они используются для обеспечения соответствующих условий, требуемых для поддержания работоспособности сложного технологического оборудования в лабораториях, серверных помещениях и т.д.

Виды и комплектация претензионных кондиционеров

Прецизионное климатическое оборудование представляет собой моноблочную конструкцию, имеющую несколько разновидностей, представленных:

– Кондиционерами с наружным монтажом. В этом случае климатическое оборудование находится не в помещении, а устанавливается на стене здания. Обработанный кондиционером воздух поступает через воздуховоды, установленные в отверстиях стены. Рециркуляционные воздушные массы забираются из помещения через воздухозаборники.

– Кондиционерами с внутренним монтажом. Климатические установки находятся в здании, но в этом случае, они нуждаются в постоянном охлаждении конденсата. Для этого может использоваться воздух с улицы, который еще называют естественным охлаждением с подмесом. В некоторых моделях могут применяться и другие способы охлаждения.

Кроме этого, кондиционеры могут быть оснащены двумя теплообменниками и двумя холодоносителями. Типы сборки прецизионных кондиционеров отражены на схеме ниже.

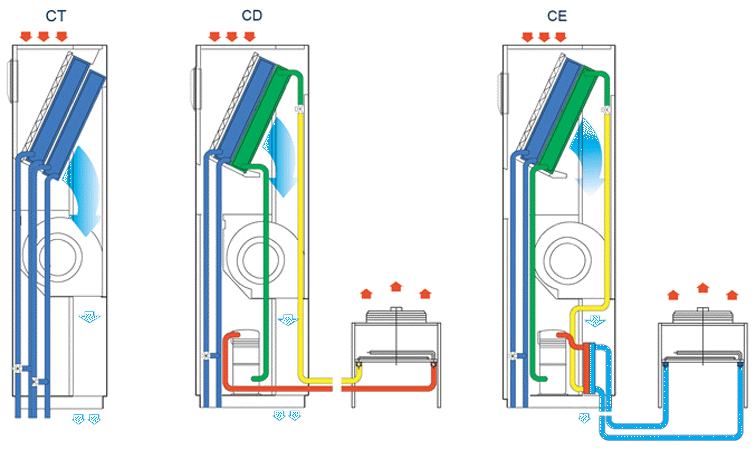

Типы сборки прецизионных кондиционеров

Помимо разновидностей самих установок, различные модели могут иметь отличающиеся друг от друга по типажу внутренние и внешние блоки.

Внешний блок может быть шкафным, межрядным, подвесным и т.д. Наружный блок может иметь водяное или воздушное охлаждение либо же использовать технологию фрикулинг.

Также некоторые модели претензионных кондиционеров могут быть дооснащены увлажнителем, зимним комплектом, подставкой для фальшполов, системой выдува холодного воздуха и иметь другой дополнительный функционал.

Принцип работы прецизионного климатического оборудования

Принцип работы любой охладительной системы заключается в переходе хладреагента из газообразного в жидкое состояние и наоборот. Для процесса перехода характерно изменение давления хладреагента. У прецизионных кондиционеров принцип работы заключается в сжатии хладреагента в компрессорном механизме с дальнейшим его перенаправлением в конденсатор. по специальным трассам.

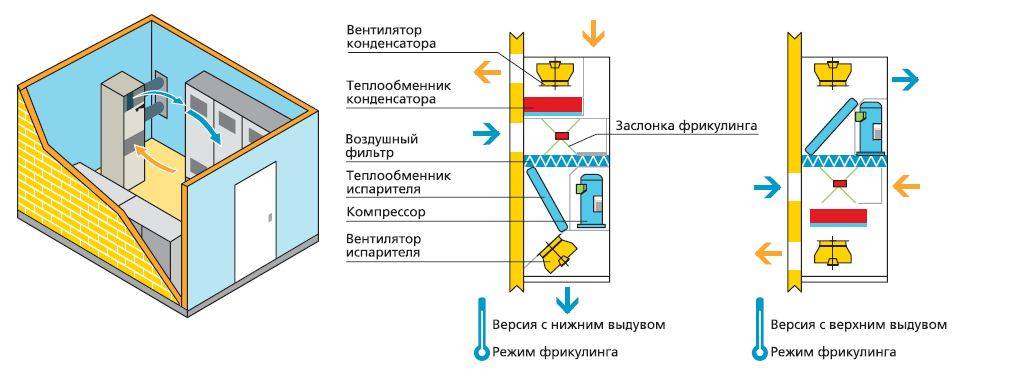

Схема работы прецизионного кондиционера

Конденсация заключается в заборе тепловой энергии у хладреагента. Этот процесс позволяет преобразовать его в жидкое состояние, после чего он попадает в испаритель и превращается в газ.

Последним этапом работы охладительной установки является попадание хладреагента в компрессор. Воздушные массы охлаждаются благодаря прохождению через испаритель с разреженным хладреагентом, после чего они возвращаются в помещение, снижая температуру до нужного показателя.

Установка прецизионного охладительного оборудования

Производить установку претензионного кондиционера должен специалист. Монтаж охладительного оборудования состоит из нескольких этапов:

– Подбора места монтажа с учетом нюансов.

– Надежного крепления внешнего и внутреннего блочного устройства при помощи кронштейнов.

– Прокладывания межблочных коммуникаций.

– Вакуумирования и запуска кондиционера.

Если вас интересует подбор и установка прецизионного кондиционера, обращайтесь в компанию «АйрВек» и наши специалисты помогут вам решить этот вопрос.

Прецизионные кондиционеры. Цена. Преимущества

Прецизионные кондиционеры, цена которых довольно значительна, пользуются большим спросом среди корпоративных клиентов. Причина тому – их незаменимость в таких сферах жизни общества, как: производство, здравоохранение, наука, культура. Ни одно другое климатическое оборудование не может похвастаться такой точностью и надежностью.

Если Вы хотите купить прецизионный кондиционер, обращайтесь к нам. Мы поможем выбрать именно ту технику, которая идеально подойдет Вам по всем параметрам. Кроме того, мы готовы обеспечить доставку и монтаж прецизионных кондиционеров.
