Обслуживание
Одноразовое сервисное обслуживание – 5700р.
Перечень работ:
- Чистка теплообменника
- Проверка герметичности холодильного контура
- Проверка креплений кондиционера
- Проверка правильности настроек системы управления и условий эксплуатации оборудования
- Диагностика электрооборудования
- Проверка рабочих давлений и дозаправка
- Чистка водушных фильтров
- Проверка и чистка (при необходимости) дренажной системы
Фотографии с объектов
Ещё фото:
- Административно-складской комплекс г. Троицк
- Институт Химии
Запрос на подбор прецизионного кондиционера
Мы – профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.
См. далее
- Системы кондиционирования
- Бытовые и полупромышленные кондиционеры (сплит-системы)
- Мультизональные кондиционеры (VRF и VRV системы)
- Системы холодоснабжения
- Чиллеры и фанкойлы. Холодоснабжение
Принципы функционирования прецизионных кондиционеров
Претензионные кондиционеры – промышленные климатические установки, которые способны с высокой точностью поддерживать установленные оператором значения температуры воздуха, уровня влажности и подвижность воздушных масс. Их основное применения – обеспечение необходимых условий для работы сложного технологического оборудования, которое чувствительно к окружающей среде. Наиболее часто они используются в телекоммуникационном секторе (крупные дата-центры, ЦОД, АТС), в больших по площади серверных комнатах, для лабораторий и т.д.
По сравнению с обычными кондиционерами, прецизионные установки обладают большим ресурсом и могут работать в любое время года, всю неделю и все сутки напролет. Режим эксплуатации предусматривает использование кондиционера по системе 24x7X365. Такая безостановочная работа и электронная автоматизированная система управления позволяют контролировать температур с точностью до 1 C, а влажность до 2%.
Более простые модели прецизионных кондиционеров рассчитаны работать только в режиме охлаждения воздуха, тогда как более технологичные могут уже позаботиться и об обогреве, и об осушении воздуха
При выборе прецизионного кондиционера важно обратить внимание на то, какой ресурс прочности изначально закладывает производитель в свои устройства. Не менее важна способность управлять температурой и уровнем относительной влажности обрабатываемого воздуха, а также электропотребление прецизионной установки
Для обеспечения надежности и отказоустойчивости системы прецизионного кондиционирования необходимо производить ее резервирование, т.е
нужен дополнительный резервный кондиционер или дублирование всей прецизионной установки. Подобные меры гарантируют сохранность оборудования, в случае частичного или полного выхода из строя основной системы кондиционировании. Можно выделить несколько вариантов резервирования:
Для обеспечения надежности и отказоустойчивости системы прецизионного кондиционирования необходимо производить ее резервирование, т.е. нужен дополнительный резервный кондиционер или дублирование всей прецизионной установки. Подобные меры гарантируют сохранность оборудования, в случае частичного или полного выхода из строя основной системы кондиционировании. Можно выделить несколько вариантов резервирования:
- Однократное резервирование мощности. Общая мощность прецизионной системы кондиционирования вдвое превышает тепловую нагрузку помещения.
- Установка отдельного резервного кондиционера. В дополнение к нескольким основным прецизионным кондиционерам устанавливается один резервный.
- Резервирование мощности и установка резервного кондиционера. Это комбинация двух предыдущих вариантов резервирования. Среди всех, эта система – самая надежная и безопасная.
Для решения задачи резервирования не важную роль играют: наличие нескольких циркулярных насосов (среди них должны быть резервные), запасные каналы подачи электропитания от аварийных источников (аварийные генераторы или ИБП).
Прецизионные кондиционеры представляют собой моноблочные установки, которые по типу установки прецизионные кондиционеры можно разделить:
- С наружной установкой. Кондиционер вынесен за пределы кондиционированного помещения, устанавливается на улице или монтируется к наружной стене здания. Подача обработанного кондиционером воздуха передается через подсоединенные к системе вентиляции воздуховоды, для чего в стене делает технологическое отверстие. Забор рециркуляционного воздуха из помещения проводится через отводящие воздухозаборники.
- С внутренней установкой. Кондиционер располагается внутри здания. Существенное отличие заключается в необходимости охлаждения конденсатора. Для этих целей может использоваться поступающий через второе технологическое отверстие холодный уличный воздух, это так называемое естественное охлаждение подмесом. В зависимости от типа комплектации возможны другие решения охлаждения конденсатора.
Если говорить о комплектации, то прецизионные кондиционеры могут работать как с двумя теплообменниками, так и двумя холодоносителями. Это решение повышает отказоустойчивость системы кондиционирования и делает прецизионные кондиционеры более надежными.
Схема монтажа и установка прецизионного кондиционера
Установить прецизионный кондиционер при желании можно своими силами без привлечения специалистов. В процессе нужно учитывать в первую очередь тип оборудования:
- Моноблочные агрегаты устанавливают внутри помещения или снаружи. В первом случае требуется монтаж воздуховодов, но при этом не вызывает сложностей обслуживание оборудования. Во второй ситуации кондиционер сложнее чистить. Но зато доступ воздуха к устройству намного лучше.
- Потолочные агрегаты располагают по центру помещения на обычном или подвесном потолке. Воздуховоды обычно соединяют с вентиляцией или монтируют в виде отдельных каналов. Холодные или теплые потоки равномерно расходятся по всему помещению.
- Шкафные прецизионные кондиционеры чаще всего устанавливают с использованием фальшпола. При работе агрегат забирает теплый воздух, охлаждает его и выводит в нижнюю часть помещения. По комнате холодные потоки расходятся через вентиляционные решетки в фальшполе.
Подробный алгоритм монтажа оборудования зависит от многих нюансов
Принимать во внимание нужно особенности комнаты, размеры агрегата и метод подачи воздуха, мощность устройства. Но общая схема установки прецизионного кондиционера выглядит так:. Для агрегата выбирают подходящее место
В процессе нужно учесть расположение источников тепла и окружающих предметов в помещении, просчитать допустимую длину коммуникаций и перепады высот между отдельными блоками установки. На фасаде здания закрепляют внешний модуль. Расположить его необходимо так, чтобы оставить доступ к блоку для проведения обслуживания
Для агрегата выбирают подходящее место. В процессе нужно учесть расположение источников тепла и окружающих предметов в помещении, просчитать допустимую длину коммуникаций и перепады высот между отдельными блоками установки. На фасаде здания закрепляют внешний модуль. Расположить его необходимо так, чтобы оставить доступ к блоку для проведения обслуживания
При монтаже модуля нужно принять во внимание вибрации при работе и позаботиться о прочности креплений. В помещении устанавливают внутренний блок
Он должен находиться на некотором расстоянии от предметов и источников тепла, иначе не удастся обеспечить качественную циркуляцию воздуха
Устанавливать блок можно под легким наклоном, но не более 5%. В стене просверливают отверстия для электрических кабелей, дренажного шланга и фреоновой трассы. Все коммуникации тщательно изолируют и герметизируют, а затем убирают в специальные трубы и протаскивают через подготовленные каналы. При необходимости на магистрали устанавливают петли-ловушки, снижающие нагрузку на компрессор при перепадах высоты больше допустимой нормы.
После полного монтажа прецизионного кондиционера проводят его подключение согласно электрическим схемам. Последние указаны в техпаспорте, также они могут быть нанесены непосредственно на блоках агрегата. После выполнения подключения проводят пробный запуск системы охлаждения и проверяют ее в действии.
Перед окончательным запуском охладительной системы нужно задать точные параметры ее работы
Что такое прецизионный кондиционер
Так что же такое стационарный прецизионный кондиционер? Внешне данное устройство выглядит как обыкновенный шкаф или бокс, и состоит из одного рабочего блока. В некоторых моделях к нему может быть добавлен конденсатор, но чаще всего производители стараются спрятать этот элемент внутри устройства.
Современные прецизионные шкафы для серверных комнат
Прецизионные кондиционеры выпускают трёх типов:
- Охлаждающие. Имеют ограниченный функционал кондиционирования, рассчитанный исключительно на понижение температуры в помещении.
- Охлаждающие с дополнительным увлажнителем воздуха. Дополнительно предусмотренный увлажнитель в конструкции прибора позволяет сделать воздух более приятным и освежающим.
- Комбинированные устройства, включающие в себя как функцию охлаждения по температуре, так и обогрева.
Разновидности
Прецизионные кондиционеры можно подразделить на несколько категорий в зависимости от конструктивных и иных особенностей.
Форм-фактор
Наружный конденсатор + внутренний потолочный блок — самый компактный тип из представленных. Зачастую используется в помещениях небольшой площади. Наружный блок представляет собой конденсатор воздушного охлаждения;
Наружный конденсатор + внутренний блок типа «шкаф» — самый часто встречающийся тип прецизионного кондиционера. Его часто называют «шкафным» из-за характерного вида внутреннего блока. Наружный блок представляет собой конденсатор воздушного охлаждения;
Моноблок — в этом случае нет наружного и внутреннего блока, вся техническая «начинка» помещена в единый корпус, который устанавливается в помещении. Используется реже всего из-за больших габаритов и недостаточной мощности.
Охлаждение теплообменника
Воздушное — состоит из конденсатора с компрессором в едином наружном блоке + внутреннего блока-испарителя. В этом случае охлаждение осуществляется естественным путем;
Водяное — внутренний блок-испаритель сочетается с т.н. чиллером (охлаждающим аппаратом). В этом случае охлаждение осуществляется принудительно;
Комбинированное — сочетает в себе оба варианта охлаждения.
Преобразование тока
Инверторное — компрессор работает непрерывно, преобразовывая переменный ток в постоянный и затем формируя переменный ток необходимой частоты. Такие аппараты дороже, но стабильнее, поскольку не останавливают свою работу.
Неинверторное — компрессор работает периодически, то останавливаясь, то заново начиная работу. Это старая технология, поэтому такие кондиционеры стоят дешевле. Но они не могут обеспечить максимально точное соответствие заданным параметрам воздуха;
Подача воздуха
Верхняя — воздух из кондиционера подается в помещение в верхней части комнаты, практически под потолком;
Нижняя — воздух подается снизу, на уровне пола.
Также важно учитывать, что прецизионные кондиционеры могут отличаться по мощности, уровню издаваемого шума, габаритам и других техническим характеристикам. Обратитесь к консультанту в специализированном магазине, чтобы получить больше информации и сделать правильный выбор при покупке прецизионного кондиционера
Особенности монтажа прецизионных кондиционеров
В прецизионных кондиционерах подача воздуха осуществляется через нижнюю или через верхнюю панель. Поэтому они монтируются разными способами в зависимости от направления потока воздуха. При подаче охлажденного воздуха через верхнюю панель кондиционера в потолке делают отверстия или устанавливают дополнительно воздуховоды. Воздух из помещения удаляется через панели кондиционера – лицевую, нижнюю или заднюю. Кондиционеры с раздачей воздуха через нижнюю панель монтируют в фальш-пол. В этом случае воздух подается через специальные решетки. Забор воздуха из помещения происходит через воздуховоды, лицевую панель кондиционера или через патрубок из пространства подвесного потолка. Долговечность и надежность прецизионного кондиционера зависит от квалификации монтажников и правильной установки оборудования в соответствии с разработанной проектной документацией. Монтаж прецизионных кондиционеров имеет свои особенности и требует от исполнителей знаний и опыта, а также наличия специальных инструментов и техники. Это связано с тем, что при монтаже мощных кондиционеров обязательно выполняется качественная пайка медных труб в среде азота. Для установки больших наружных блоков необходимо использовать лебедки и подъемные краны, а монтаж системы увлажнения неизбежно связан с проведением сантехнических работ. |
Своевременное техническое обслуживание прецизионных кондиционеров позволяет избежать материальных затрат на его ремонт и замену узлов и деталей, а также продлевает срок эксплуатации.
При техническом обслуживании проводится плановая замена фильтров, проверка состояния пароувлажнителя и вентиляторов, электронагревателя и контура охлаждения.
Выполнение этих мероприятий имеет особую важность при установке кондиционера в серверных помещениях или фармакологических лабораториях, где его выход со строя неизменно влечет за собой поломку дорогостоящего оборудования, сбой технологического процесса и большие материальные потери
Характеристики и преимущества прецизионных кондиционеров:
- Контроль и поддержка стабильности температуры с высокой точностью: ± 1°С
- Контроль и поддержка стабильности уровня влажности с высокой точностью: ± 2%.
- Обеспечение нормируемых СНиП параметров микроклимата в рабочей зоне
- Рабочий диапазон мощности: 5-100 кВт
- Устойчивая работа при температуре окружающей среды от -50°С до +50°С
- Повышенная надежность и качественная фильтрация воздуха
- Долговечность – срок службы составляет 15 лет
- Совместимость с системами управления и климат контроля здания
Несмотря на массу достоинств прецизионных кондиционеров, они также имеют некоторые недостатки. Это относительно высокая цена и ограниченная сфера применения. Именно поэтому, выбор прецизионных систем кондиционирования должен быть обоснованным с учетом функциональности и назначения помещения, а также предъявляемых требований к параметрам воздушной среды.
Следует также учитывать, что расходы на установку прецизионного кондиционера окупаются многолетней безаварийной работой оборудования и отсутствием убытков от его вынужденного простоя.
Сравнение промышленных кондиционеров
| Тип системы | Центральные и крышные кондиционеры | Системы чиллер – фанкойл | Мультизональные VRV и VRF системы |
| Области применения | Торгово-развлекательные центры, спортивные комплексы, театры и концертные залы, кинотеатры, рестораны и кафе, офисы open space. | Административные и офисные здания, гостиницы, торговые центры | Здания с высокими требованиями по комфортности помещений: гостиницы, офисы класса А, элитные коттеджи и т.п. |
| Вентиляция | Присутствует без дополнительных затрат. Соотношение наружного и внутреннего воздуха регулируется в смесительной камере. | Отсутствует. Требуются дополнительные затраты. Для вентиляции обычно используется центральный кондиционер, охлаждаемый от чиллера. | Отсутствует. Требуются дополнительные затраты. Обычно используется отдельная система вентиляции, либо внутренние блоки с возможностью вентиляции, например, канального типа. |
| Стоимость | Низкая – от 1800 р /кв.м. | Средняя – от 2700 р /кв.м. | Высокая – от 4000 р /кв.м. |
| Энерго-потребление | Высокое – около 80 Вт/кв.м | Среднее – около 60 Вт/кв.м | Низкое – около 35 Вт/кв.м (без компенсации теплопритоков от системы вентиляции) |
| Комплектация | Используется преимущественно оборудование одного производителя. | Используется одновременно оборудование разных производителей, большое количество дополнительного оборудования — насосы, теплообменники, аккумуляторные баки, запорные и регулирующие вентили. | Используется преимущественно оборудование одного производителя. |
| Проектирование | Выполняется специалистами высокой квалификации. | Выполняется специалистами высокой квалификации. | Возможно выполнить специалистам с минимальной подготовкой. |
| Монтаж | Монтажные работы трудоемкие и требуют больших затрат времени | Монтажные работы трудоемкие и требуют больших затрат времени | Монтажные работы достаточно просты и выполняются быстро. |
| Площадь под оборудование | Необходимо место для установки наружного блока (чиллера, компрессорно-конденсаторного блока или крышного кондиционера), центрального кондиционера, а также для прокладки магистральных воздуховодов большого сечения. | Необходимо место для установки чиллера, конденсатора, гидромодуля. | Необходимо место для установки наружных блоков. |
| Обслуживание | Необходимо регулярное обслуживание. | Необходимо регулярное обслуживание. | Не требует частого обслуживания. |
| Режим работы | Режим работы системы определяется централизованно. | Режим работы определяется как централизованно, так и индивидуально. | Режим работы определяется индивидуально. |
Ведущие производители систем кондиционирования:
- Системы кондиционирования Daikin
- Кондиционеры Mitsubishi Electric и Mitsubishi Heavy
Прецизионные (точные) кондиционеры – особенности и предназначение
Они появились как разновидность шкафных, которые принадлежат к группе т.н. «тяжеловесов» в кондиционировании и вентиляции. К ним относятся промышленные кондиционеры, их применяют в помещениях, где требуется наиболее точное поддержание температуры, влажности и т.п.
Прецизионные кондиционеры в компьютерном дата-центре
Чаще всего точные кондиционеры используются в компьютерных и выставочных залах, музеях. Серверные кондиционеры — в лабораториях, больницах и поликлиниках, на телефонных станциях и прочих помещениях с аппаратурой, которая требует особенно наиболее точных данных микроклимата.
Само название «прецизионные» говорит о том, что они могут регулировать и удерживать в установленных пределах точные показатели окружающей обстановки в помещении. В частности, прецизионность поддержания конкретной температуры воздуха у точных кондиционеров – плюс-минус 1◦С. Именно этой особенностью такие оборудования отличаются от обычных кондиционеров бытового предназначения.
Монтаж прецизионных кондиционеров − по силам только профессионалам
Если выполнить установку прецизионных кондиционеров в помещении со встроенным регулятором влажности воздуха, то, помимо поддержания заданной температуры, подобное устройство будет удерживать на необходимом уровне установленную влажность, что особенно важно, к примеру, в музеях − для выставочных экспонатов. Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров
К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине
Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине
Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине.
Схема прецизионного кондиционера с воздушным конденсатором
Есть прецизионные кондиционеры с нижней и верхней подачей воздуха. Конструкция первого типа предполагает забор воздуха через лицевую панель кондиционера. А также через воздуховоды либо особые отверстия в подвесном потолке. Сквозь решетки пола выходит охлажденный воздух.

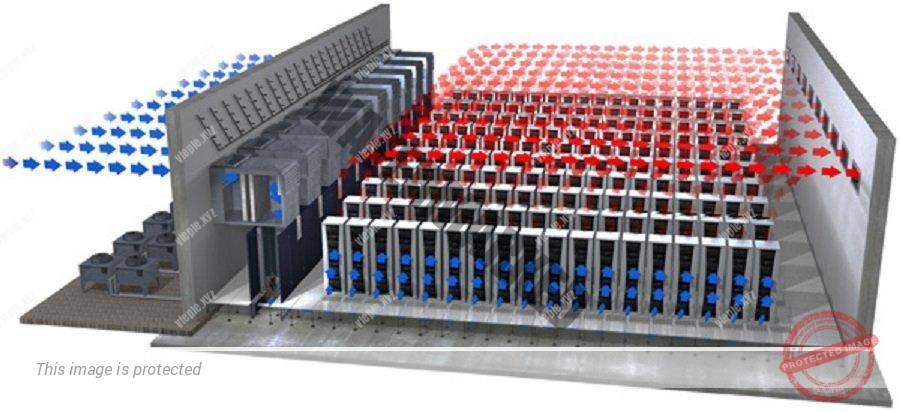

Прецизионный кондиционер − нижняя подача воздуха
А конструкция второго типа забирает воздух при помощи нижней, передней или задней панели. Охлажденный воздух выходит через потолок со специальными отверстиями либо систему воздуховодов.

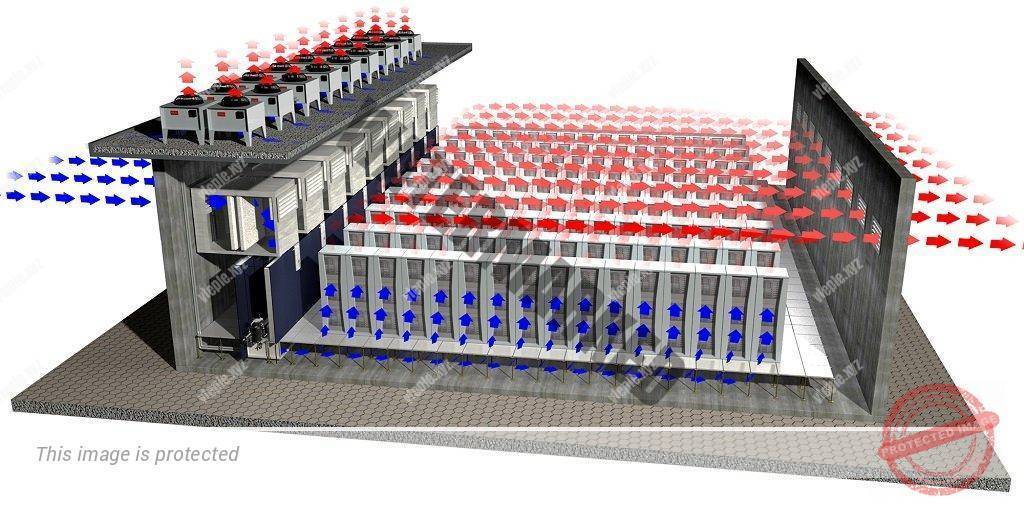

Прецизионный кондиционер − верхняя подача воздуха
Точные кондиционеры также различаются по типу охлаждения. Существуют оборудования с водяным и воздушным охлаждением.
Чаще всего можно увидеть такое климатическое оборудование с выносным воздушным конденсатором. Другими словами, этот кондиционер может быть и из двух блоков. Главный блок состоит из компрессора, испарителя, вентилятора, увлажнителя и автоматики. А малый блок содержит конденсатор и вентилятор. Такая климатическая техника более широко распространена благодаря большому диапазону по мощности и довольно нетрудного монтажа прецизионных кондиционеров.
Состав точного прибора первого типа
В свою очередь, точные устройства с водяным конденсатором по сути являются моноблоком, обладают более простой конструкцией и немного дешевле кондиционеров с выносным воздушным охлаждением. Есть один недостаток − эксплуатация прецизионных кондиционеров такого типа требует наличие источника проточной воды, а это не всегда доступно в тех или иных условиях.
Схема прецизионного кондиционера с водяным конденсатором
Принципы работы
Кондиционеры прецизионного типа поглощают прохладный воздух снаружи, затем он обрабатывается в приточной среде, после чего выходит в помещение с заданной температурой, влажностью и скоростью движения воздуха.
В результате такие прецизионные кондиционеры являются своеобразным гибридом атмосферной установки и вентиляционной системы комнаты. В зависимости от вида охлаждения и числа контуров выделяют несколько принципов работы прецизионных установок.
Устройства с воздушным блоком охлаждением обозначены более традиционной схемой охлаждающего цикла, аналогичного с работой сплит-системы. Фреон под напором уменьшается в компрессоре и переходит в конденсатор уже в жидком состоянии.
Затем он двигается через терморегулирующий вентиль в испаритель, где снова переходит в газообразное состояние и попадает опять в компрессор. В связи с этим воздух охлаждается при движении через испаритель и выходит наружу.
Прецизионный кондиционер с выносным воздушным конденсатором
Этот вид работы установок почти не отличается от функционирования изделия с кулером. Только лишь охлаждение устройства получается не воздушное, а водяное.
Во внутреннем блоке размещается теплообменник, к которому снаружи для охлаждения подключен драйкулер с водяной помпой. Через испаритель передается теплый воздух и затем совершается сброс наружу благодаря встроенному вентилятору.
Если устройство с водяным охлаждением, то кондиционер, как правило, сочетается с чиллером (охлаждающей установкой)
Типы
Прецизионные кондиционеры разделяются на два типа:
- Кондиционеры непосредственного испарения с воздушным охлаждением конденсатора
- Кондиционеры непосредственного испарения с водяным охлаждением конденсатора
Внутренний блок кондиционеров с воздушным охлаждением состоит из компрессора, испарителя, центробежного вентилятора, терморегулирующего вентиля и системы управления. Выносной конденсатор системы с вентиляторами устанавливается снаружи. Он соединяется с конденсатором фреоновыми трубопроводами и электрическими проводами управления.
К достоинствам кондиционеров непосредственного испарения с воздушным охлаждением конденсатора относятся широкий диапазон мощностей и относительная простота монтажа. Такие кондиционеры не имеют водяного контура, вот почему их можно устанавливать в помещении с охлаждаемым электронным оборудованием.
В то же время недостатками такой системы являются фреоновые трассы, которые ограничивают допустимое расстояние и перепад высот между внутренними и наружными блоками. И также надо отметить, что неправильное проектирование фреоновых трубопроводов может привести к ухудшению нормальной работы системы.
Кондиционеры с водяным охлаждением конденсатора используются тогда, когда большие расстояния и перепады высот между внутренними и наружными блоками не позволяют установить кондиционеры с воздушным охлаждением. Такой кондиционер имеет все элементы холодильного контура, а именно: компрессор, испаритель, водоохлаждающий конденсатор, терморегулирующий вентиль.
Плюсом кондиционеров с водяным охлаждением является то, что они меньше зависят от наружной температуры воздуха, т.к. сам кондиционер расположен внутри помещения. Тогда как недостатком системы является наличие водяных трубопроводов в охлаждаемом помещении. В случаях охлаждения серверных, аппаратных и другого отвесного электронного оборудования необходимо установить кондиционер в соседнем помещении или за стенкой и проложить воздуховоды в охлаждаемое помещение. Более того, в водяном контуре необходимо установить дополнительные элементы, например, датчики, циркуляционный насос и т.д.
Варианты подключения прецизионных кондиционеров
Чаще всего используются стандартные варианты подключения. Выносной наружный блок с конденсатором устанавливается на крыше здания, внутренний шкафный – в помещении (см. рис.).
Схема подключения прецизионных кондиционеров с наружными блоками на крыше.
При использовании систем с притоком воздуха (Free Cooling), оборудуется вытяжная вентиляция. Такой способ охлаждения позволяет снизить энергозатраты, если температура на улице меньше той, которую выдает нагретое оборудование. На иллюстрации показан пример со шкафными кондиционерами с внешними блоками.
Схема подключения прецизионных кондиционеров с притоком воздуха и вытяжной вентиляцией.
Прецизионные кондиционеры можно использовать вместе с чиллером и/или градирней (см. рис.). В таком случае их эффективность повышается. Но суммарная стоимость оборудования вырастает.
Схема подключения прецизионных кондиционеров к чиллеру и градирне.
Если необходимо обеспечить охлаждение нескольких небольших помещений, прецизионный кондиционер может быть подключен к системе вентиляции. При этом ему необходимо обеспечить приток нагретого воздуха. Либо использовать систему забора воздуха снаружи. А в охлаждаемых помещения сделать вытяжную вентиляцию.
Прецизионный кондиционер, подключенный к системе вентиляции.
Как вариант, в качестве внешней среды можно использовать не воздух, а воду. такой способ охлаждения или отопления более эффективен. Но для этого необходимо обустраивать специальный теплообменник.
Принцип работы прецизионного кондиционера
Основным элементом, обеспечивающим понижение температуры, является холодильный агент, который закачивают в устройство в газообразном состоянии. Чтобы лучше понять работу прецизионного кондиционера, следует разобрать последовательность охлаждения воздушного потока.
- На первом рабочем этапе холодильный агент поступает в секцию, где сжимается компрессором до определённого объёма.
- Затем данное вещество попадает в конденсатор, где происходит отведение излишнего тепла. При удалении тепла, холодильный агент из газообразного состояния переходит в жидкое. Следует напомнить, что в некоторых устройствах конденсатор выносится как отдельный блок.
- После конденсатора, холодильный агент в жидком состоянии попадает в дроссельный узел, где и происходит понижение его температуры. Помимо этого, также падает и давление жидкости, для более удобной её транспортировки по системе.
- На окончательном этапе, жидкий холодильный агент попадает в испаритель, где заново преобразуется в газообразное состояние.
Схема функционирования устройства
Как же происходит охлаждение воздуха в помещении? Достаточно просто: воздух, с помощью вентилятора, забирается из помещения, а далее проходит через испаритель, в котором и происходит его падение температуры. После охлаждения, воздушный поток заново транспортируется в комнату внешним вентилятором.
Конечно, с увеличением функционала, возрастает необходимость и в установке дополнительных частей системы, таких как нагревательные элементы, увлажнители воздуха, фильтрующие устройства и т.д. Помимо вышеперечисленных узлов, в кондиционере также предусмотрен блок автоматического управления и регулировки температурного уровня воздушного потока, запорная арматура, вентилирующие устройства.
Задачи прецизионных кондиционеров
Основная задача прецизионного оборудования – это точное поддержание параметров микроклимата в помещении. Современные прецизионные кондиционеры могут обеспечить соблюдение следующих параметров:
- точность поддержания температуры (+/- 0,5 °С);
- точность поддержания влажности (+/- 2%);
- возможность работы в широком диапазоне температур наружного воздуха от — 50 °С до + 45 °С;
- схема работы 24 х 7 х 365, что означает работу 24 часа в сутки, 7 дней в неделю и 365 дней в году вне зависимости от внешних климатических условий;
- полная совместимость с системами диспетчеризации зданий.
Прецизионный кондиционер – это парокомпрессионная холодильная установка, работающая по обратному холодильному циклу (циклу Карно), в котором работа сжатия превышает работу расширения и за счет подведенной работы теплота передается от холодного источника к горячему. Основные элементы холодильного контура: компрессор, конденсатор, регулятор потока хладагента, испаритель и рабочее тело — хладагент (ГОСТ 29265—91 (ИСО 817—74)) – это все, чем похож прецизионный кондиционер на кондиционеры, бытового, полупромышленного или промышленного назначения. Прецизионные кондиционеры имеют множество исполнений и модификаций.
