Нормы и требования к прокладке электропроводки в жилых помещениях

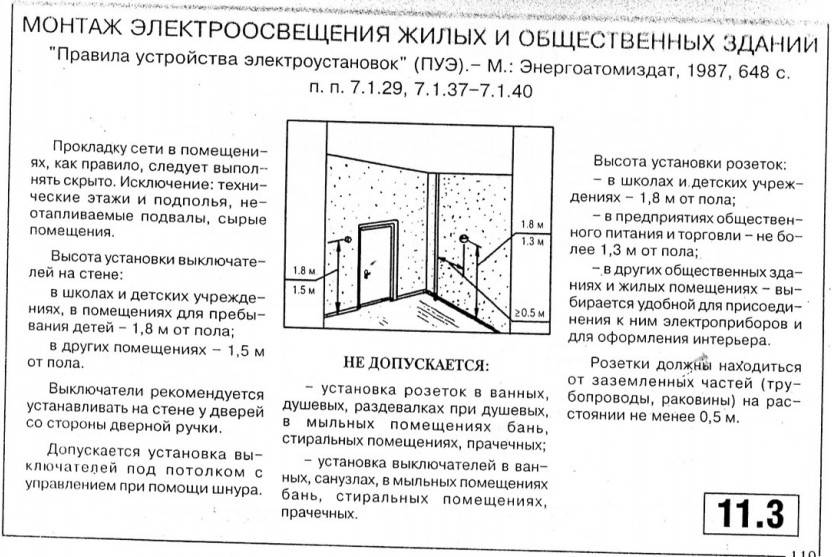

7.1.37

Электропроводку в помещениях следует выполнять
сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах;
открыто – в электротехнических плинтусах, коробах и т.п.

В технических этажах, подпольях, неотапливаемых подвалах,
чердаках, вентиляционных камерах, сырых и особо сырых помещениях
электропроводку рекомендуется выполнять открыто.

В зданиях со строительными конструкциями, выполненными из
негорючих материалов, допускается несменяемая замоноличенная прокладка
групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в
слое подготовки пола или в пустотах строительных конструкций, выполняемая
кабелем или изолированными проводами в защитной оболочке. Применение
несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и
перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой
в монтажных стыках панелей при монтаже зданий, не допускается.

Общие требования

Требования по выбору сечения проводов и кабелей

При выборе сечения жил проводов и кабелей в проводке следует исходить из данных таблицы, приводимой в таблице №1. При работе с ней необходимо учитывать следующие моменты:

• в таблице приводятся усреднённые данные, которые в каждом конкретном случае определяются мощностью в нагрузке и могут иметь отличные от них значения;
• при выборе типа и сечения проводов должны учитываться условия их прокладки, определяемые категорией (группой) безопасности обслуживаемого объекта;
• помимо этого, в отдельных случаях к такому выбору предъявляются особые требования, регламентируемые нормами противопожарной безопасности (для электропроводки в деревянном доме, в частности).

Рассмотрим каждый из этих моментов более детально.

Выбор конкретных значений допустимых сечений проводов должен производиться с учётом токов, действующих в отдельных линейных цепях проводки и определяемых в соответствии с мощностью подключённого к ним оборудования (см. таблицу №2). Для удобства выбора и подсчёта этого параметра специалисты советуют перед монтажом подготовить схему проводки с указанием на ней нагрузочных токов отельных потребляющих устройств (токовая нагрузка в цепи определяется как результат деления мощности в нагрузке на действующее в ней напряжение). Все необходимые для такого подсчёта значения электрических параметров вы сможете найти в документации на подключаемое оборудование.

Что касается зависимости типа используемых проводов от условий их прокладки, то перед её рассмотрением следует ознакомиться с классификацией последних по степени опасности. По этому показателю все жилые и нежилые объекты делятся на следующие категории (всего их девять):

1. Сухие (отапливаемые или не отапливаемые), в которых относительная влажность воздуха составляет менее 60 %, а средняя температура не превышает 30°C. При этом в них отсутствуют химически активные среды и скопления токопроводящей пыли. К этой категории следует отнести и жилые комнаты в доме.
2. Запылённые с большим количеством токопроводящей пыли, которая способна оседать на проводах, а также проникать внутрь оборудования и электроустановок. К этой же категории относятся и складские площади с хранящимися на них сыпучими материалами.
3. Влажные (ванные, кухни, не отапливаемые складские хозяйства), в которых в результате парообразования создаётся сильное увлажнение, но одновременно с этим относительная влажность воздуха не превышает 60–75%.
4. Так называемые «сырые» строения, где показатель влажности воздуха в течение длительного времени превышает 75 % (хранилища овощей, например).
5. Особо сырые, в которых тот же показатель близок к 100 %; при этом на потолке, полу, стенах и размещённых внутри предметах оседают капельки влаги. К данной категории относятся сараи, теплицы, парники, подсобные и не отапливаемые строения.
6. Ещё одну группу по опасности составляют помещения с химически активной или органически опасной средой (склады химикатов, хранилища удобрений, птичники и специальные площадки для содержания животных).
7. К седьмой, восьмой и девятой группам по опасности относят особо жаркие, пожароопасные и взрывоопасные объекты (бани, сауны, склады горючих материалов и боеприпасов и т. п.).

К последней группе также можно причислить и все деревянные постройки, в которых в процессе электромонтажа проводки должны приниматься специальные меры защиты конструкции от возгорания.

Требования к монтажу проводки

Монтаж электропроводки осуществляется в соответствии с действующими нормативными актами (см. СНиП), регламентирующими порядок укладки кабелей и жгутов в специально отведённых для этого местах и каналах. В качестве таких мест для размещения электропроводки в доме могут использоваться:

• стены и потолки жилых комнат;
• специальные ниши в строительных конструкциях;
• скрытые в элементах декоративной отделки кабельные каналы (плинтуса, наличники);
• специальные кабель–каналы и короба.

Правила монтажа электропроводки в доме допускают использование отдельных изолированных проводников, для прокладки которых чаще всего применяются:

• металлические или пластиковые трубы;
• пластиковые короба или гофрированные рукава;
• специальные декоративные изоляторы.

При этом запрещается электромонтаж отдельных проводов в следующих местах:

• в скрытом виде (в штробах под штукатуркой, например);
• в пустотах строительных конструкций домов панельного типа;
• в открытом виде (на поверхности потолков и стен, в лотках и т. п.).

Возможные типы разводки

Могут быть использованы такие типы разводок:

• с помощью распределительных коробок;
• «звезда»;
• «шлейф».

При использовании распределительной коробки щиток располагают на лестничной клетке. От него будет входить кабель, а на щитке располагают счетчик и выключатели. На каждую комнату устанавливается своя распределительная коробка, которая также находится при входе или близко к нему.

При использовании способа «звезда» точки для освещения и розетки делают на отдельной кабельной линии, которая заходит в электрощит. Часто у них есть и свои автоматические выключатели. Такой способ удобен тем, что дает возможность контролировать каждый из элементов. К недостаткам такого способа относят увеличение трудозатрат и количества проводки, достаточно высокую цену габаритного щита.

Разводка «шлейф» похожа на «звезду». Отличие заключается в том, что на одном кабеле будет не один элемент, а несколько. За счет этого способ обходится дешевле.

На практике редко встречается какая-то схема в чистом виде. Обычно используют смешанный вариант, который максимально подходит владельцу квартиры с учетом затрат труда, материалов и будущего удобства и безопасности.

Требования к монтажу в зависимости от типа прокладки

Правильный монтаж предполагает не только соблюдение общих правил: для каждого вида прокладки электросети в квартире разработаны специальные требования.

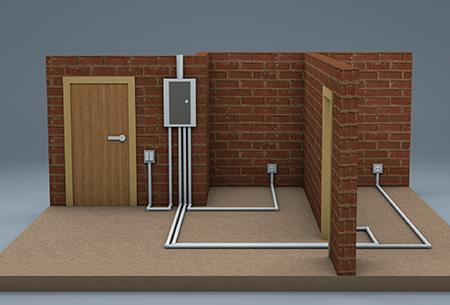

Открытая прокладка

Самым простым способом является открытая прокладка. Смотрится, конечно, не совсем красиво, но зато не надо под провода штробить стены. В квартире такой метод представить трудно, а вот в подсобных помещениях загородных домов такая картина – не редкость. Но даже для такого примитивного способа прокладки существуют свои требования:

• Для выполнения электропроводки открытым способом применяются плоские провода АПРВ, АПР или АППВ. Если стены помещения горючие (например, выполненные из дерева), между проводами и основанием прокладываются асбестовые листы толщиной не менее 3 мм. Расстояние от провода до края листа – свыше 5 мм. Асбестовую прокладку крепят к стене гвоздями с шагом от 200 до 250 мм в шахматном порядке. Для нескольких групп проводов допускается использование одной общей прокладки из асбеста (расстояние между смежными проводами должно быть 5 или более мм).
• К стене провод крепится жестяной полоской через картонную прокладку. Причем для этой цели используется специальный картон-электроизолятор. Ширина и длина прокладки должны превышать аналогичные размеры жестяной скобы на несколько миллиметров. Провод должен обхватываться крепежным элементом достаточно плотно.
• Внутри соединительной коробки нельзя допускать соприкосновения изолированных концов проводов.
• Перед вводом в коробку провода прикрепляются к стене. Расстояние от корпуса коробки до элемента крепления – 50 мм.

Розетки и выключатели при проводке открытым способом монтируются на специальных подрозетниках: пластиковых или деревянных. Их диаметр превышает аналогичный размер розеток на 8 – 10 миллиметров.

Закрытого типа

Самый безопасный способ прокладки внутренней электросети – закрытый. Провода в этом случае находятся внутри негорючего материала. Они недосягаемы для случайных механических повреждений, не окисляется и не угрожает квартире пожаром.

Электропроводка скрытого типа в квартире

• Если стены дома возведены из дерева, то закрытая проводка, как и открытая, выполняется по асбестовым листам. Эти требования не действуют, если дом построен из кирпича или железобетона.
• Не допускается пересечение плоских проводов. Если это неизбежно, место пересечения следует усилить изоляционной лентой (3 – 4 слоя на каждый провод).
• В штробах провода закрепляются при помощи алебастра. Часто используют специальные пластиковые хомутики. При закрытой проводке не допустимо использование гвоздей в качестве крепежных элементов.
• Ответвления и соединения проводов выполняются методами сварки, опрессовки либо пайки. Можно данные операции произвести при помощи специальных зажимов в пространстве ответвительных коробок.
• Если стены в квартире обшиты гипсокартоном, электропроводка отлично размещается под его слоем и не требует штробления канавок в основании. В гипсокартонных листах сверлятся несколько отверстий довольно большого диаметра – от 30 до 40 мм по направлению трассы проводки. Через эти отверстия можно протолкнуть проволочную петлю, при помощи которой и протягиваются провода в нужном направлении. Однако это актуально только тогда, когда замена проводки производится в уже отделанном помещении. Если гипсокартон еще не смонтирован, проще сначала выполнить разводку электросети, а потом обшивать стены.

Комбинированный метод

Прокладка электропроводов внутренней сети в квартире может осуществляться и комбинированным способом с использованием кабель-каналов. Такой метод – нечто среднее между открытым и закрытым типами монтажа проводки. Кабельный канал может быть изготовлен из негорючего пластика, алюминиевого сплава или оцинкованной стали. Монтируется он легко, но в этом деле присутствуют некоторые требования,нарушив которые, можно обречь себя на бесконечные переделки:

Первым делом надо правильно выбрать тип короба. В продаже есть несколько вариантов исполнения кабельных каналов. Это и настенные модели, напольные плинтусы, модификации потолочного типа и пр. Самым распространенным (и самым практичным) вариантом является настенный кабель-канал, изготовленный из пластика.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Важность применения норм

Чтобы избежать опасности при монтаже электропроводки, нужно правильно рассчитать площадь поперечного сечения проводов, ведь от нее зависит сопротивление. Чем больше сопротивление, тем сильнее провода будут нагреваться. Важную роль играет правильный подбор материалов кабеля, соединение проводов, выбор места монтажа, изоляционных материалов. Необходимо правильно рассчитать нагрузку и подобрать защитные устройства, не забыть о заземлении.

Ошибка может привести к замыканию, и как следствие, возникает пожар. Чтобы этого не произошло, нужно использовать нормы и правила. Если постройка была воздвигнута без их соблюдения, то страховая компания не выплатит страховку при несчастном случае. Материальные потери могут быть весьма существенными, это не считая людских жизней, утрата которых невосполнима.

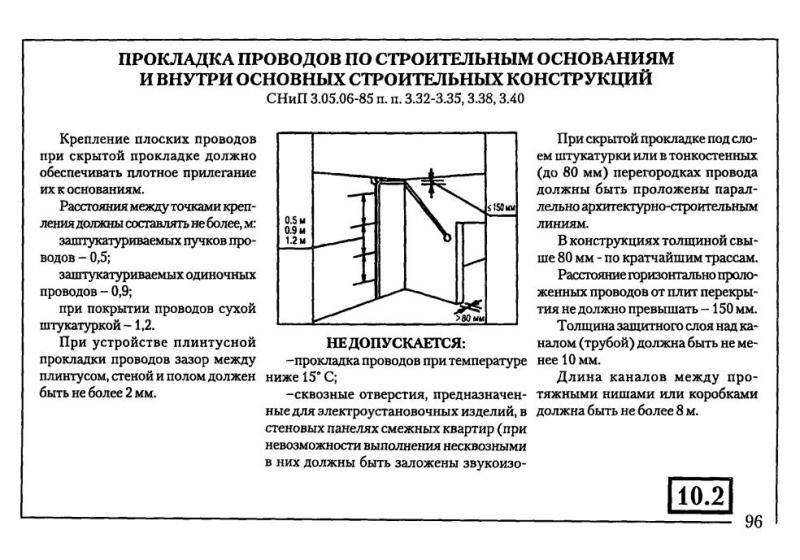

Прокладка проводов

Особого внимания заслуживает прокладка проводов. Она может быть скрытой, открытой или же осуществляться с применением комбинированного метода. Независимо от способа прокладки нормы и правила размещения электропроводки гласят:

• для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;
• горизонтальные участки следует размещать на расстоянии 150 мм от потолка (в некоторых случаях допускается 200 мм);
• вертикальные участки не должны быть в непосредственной близости от углов и проемов дверей и окон – минимальное значение 100 мм;
• от газовых труб расстояние составляет минимум 0,4 метра;
• сами провода не должны соприкасаться между собой.

Так же нужно обратить внимание на разницу размещение групповых электрических сетей в зависимости от типа комнаты. Это можно узнать исходя из таблицы 14.2 СНиП 31-110-2003, так же монтаж электропроводки описывает ГОСТ Р 50571.5.52-2011

Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения.

количество розеток на кабеле 3х2,5

Про последовательное соединение. Ничего на ум, кроме как спаять несколько лампочек на 12 В последовательно, чтобы набрать в сумме Так в «Юном технике» рассказывали про елочную гирлянду своими руками. Короче, лампочек надо штук 19, можно брать автомобильные.

Только паять надо аккуратно, чтобы не расплавить цоколь и не испортить лампочку. Одна перегорит — вся цепь разомкнется, светить не будет. Ответьте, правильное ли у меня понятие про последовательное и параллельное соединение, или я в чем-то не прав? Возможно, среди профессионалов-электриков понятия в чём-то другие? Да это может быть любое количество электроточек на линии.

Монтаж скрытой электропроводки

Скрытую электропроводку можно укладывать в стенах, на потолке и под полом. Здесь надо быть готовым к сильному загрязнению квартиры из-за нарезания штроб и демонтажу части напольного покрытия.

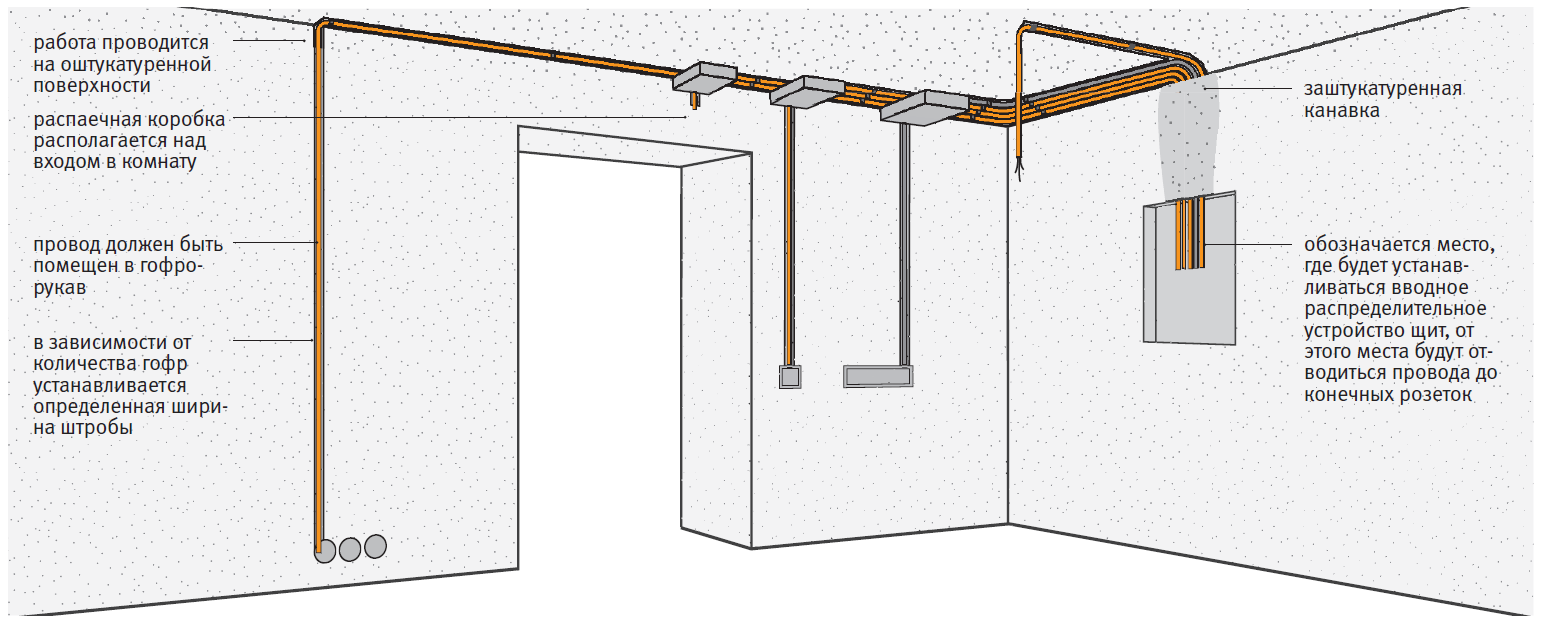

Закладка кабеля в стены

Самым распространенным методом считается закладка кабеля в штробы, прорезанные на стенах. Работы начинают с разметки всего помещения. На стены и потолок переносят точную копию составленной схемы разводки. Канавки удобно нарезать штроборезом, но при его отсутствии подойдет болгарка или перфоратор. К размерам штроб особых требований нет. Надо рассчитывать, чтобы кабель или гофрированный рукав свободно поместился внутрь с условием, что они сверху закроются 10 мм слоем штукатурки.

Внутри канавок кабель крепят через каждые 500 мм. Многие это делают простым гипсовым раствором, нанося его через определенное расстояние. Надежней будет закрепить проводку с помощью дюбелей и хомутов. В точках подключения розеток и выключателей устанавливают подрозетники, а для подсоединения ответвлений крепят распределительные коробки. Свободные концы провода заводят в подрозетники и распределительные коробки, где происходят последние подключения всех контактов клеммниками в общую схему.

Последним осуществляется подсоединение вводного кабеля внутри электрощита. После этого подают в сеть напряжение и, если все работает исправно, можно приступать к заделыванию штроб гипсом. Естественно, замазка канавок и все остальные подобные работы выполняются при отключенном электричестве.

Укладка кабеля под пол

Более экономным вариантом является укладка основной линии под полы. Это проще делать, когда напольного покрытия еще нет. В противном случае его некоторую часть придется демонтировать. Суть метода заключается в прокладке рукавов из гофрированных или обычных труб под полом для каждого кабеля отдельно. Провод должен свободно проникнуть внутрь рукава, чтобы его в будущем можно было заменить, не демонтируя напольное покрытие.

Распределительный щиток крепят на стене. К нему подводят вводный кабель из-под пола. Внутри щитка будут происходить дальнейшие подключения к автоматам. В точках выхода ответвлений на розетки, выключатели и приборы освещения, из-под полов оставляют выпуски кабеля длиной 200 мм. Здесь устанавливают распределительные коробки. Все дальнейшие подключения происходят аналогично, как и при закладке кабеля в стены.

Потолочная укладка кабеля

Проще обстоят дела в панельных домах. Многие электрики закладывают кабель внутри пустот плит межэтажных перекрытий. Чаще всего здесь размещают линии освещения комнаты. Чтобы не нарезать канавки, ответвление от стены протягивают сквозь пустоту плиты и выпускают провод из просверленного отверстия по центру потолка для подключения осветительного прибора.

Внутри потолочного перекрытия можно организовать общую линию, тогда на стены будут выходить только ответвления для розеток и выключателей. В местах поворота кабеля и соединения проводов в распределительной коробке делают выпуск максимум 150 мм от потолка под прямым углом.

Расчет проводки и выбор схемы питания квартиры

Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.

Расчет электропроводки

Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.

Итак:

• Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
• Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.

• Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
• В итоге мы получаем следующую формулу: I=P/U

Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.

Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

На фото представлены номинальные токи проводки разного сечения и материала изготовления

Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.

Выбор схемы питания квартиры

Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.

• Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
• Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

Возможная схема питания вашей квартиры

• Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
• Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
• В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.

Разводка проводов открытого типа

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке подвесными потолочными системами.

Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

• Делают разметку расположения электрического кабеля на потолке.
• Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
• Кабель тщательно выпрямляют, стараясь удалить все волны.
• Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
• Проделывают подобные действия по всей длине кабеля.

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

• По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
• Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
• После установки дюбелей по всей длине кабель подвязывают стяжками.
• Концы стяжки можно в дальнейшем обрезать.
