Как подключить поверхностный насос

Выбор места для скважины

Обычно профессиональные бурильщики не дают четких рекомендаций по поводу того, где именно следует копать шахту. Воду они найдут везде, а вот пользоваться в итоге водопроводом придется вам

Какие параметры важно учитывать при обустройстве скважины?

  • В санитарных нормах четко прописано расстояние от водозабора до других объектов. Это 5 метров от жилого строения и 25 от септика. Вам необходимо решить, где будет парковка или гараж, курятник или другие строения для скота и птицы. Кроме того, скважина обязательно должна быть размещена на расстоянии не менее 10 метров от соседского забора. Не редки ситуации, когда соседские постройки могут просто-напросто испортить воду, например, как в случае с установленной неподалеку уборной. Помните об этом, ведь даже самая герметичная шахта со временем может начать пропускать вредные стоки.
  • На участке с выраженным рельефом нельзя бурить скважины для воды в низинах. Во время весеннего таяния снега вода может загрязниться за счет стоков. К примеру, кишечная палочка способна жить в воде более года! Причем участок должен быть оценен профессионалами. Уклон в 3 градуса невозможно заметить, однако этого может быть достаточно для загрязнения воды.
  • Если же другого выхода нет и вам придется проводить буровые работы в низине, перед тем, как подключить скважину, необходимо сделать качественную дренирующую систему.
  • В радиусе 5-7 метров не должно быть растений и деревьев даже в планах на будущее.
  • Учтите, что также понадобится место, на котором будет размещаться оборудование для бурения и укладки труб ПНД. Площадка для доступа техники должна иметь такие размеры – не меньше 4 метров в ширину и не менее 9 метров в длину.
  • Обязательно следует оставить запасное место для другого водозабора. Дело в том, что в крайне редких случаях возможно сделать ремонт существующей системы.
  • Ни в коем случае нельзя размещать источник в подвале дома! Обычно там делают подключение насоса к так называемым абиссинским скважинам. Однако вода из нее годится разве что для полива растений.

Идеальным местом для бурения может стать свободная лужайка, которая находится на нужном расстоянии от всех построек. Скрыть люк можно при помощи небольшой садовой скульптуры или фонтана.

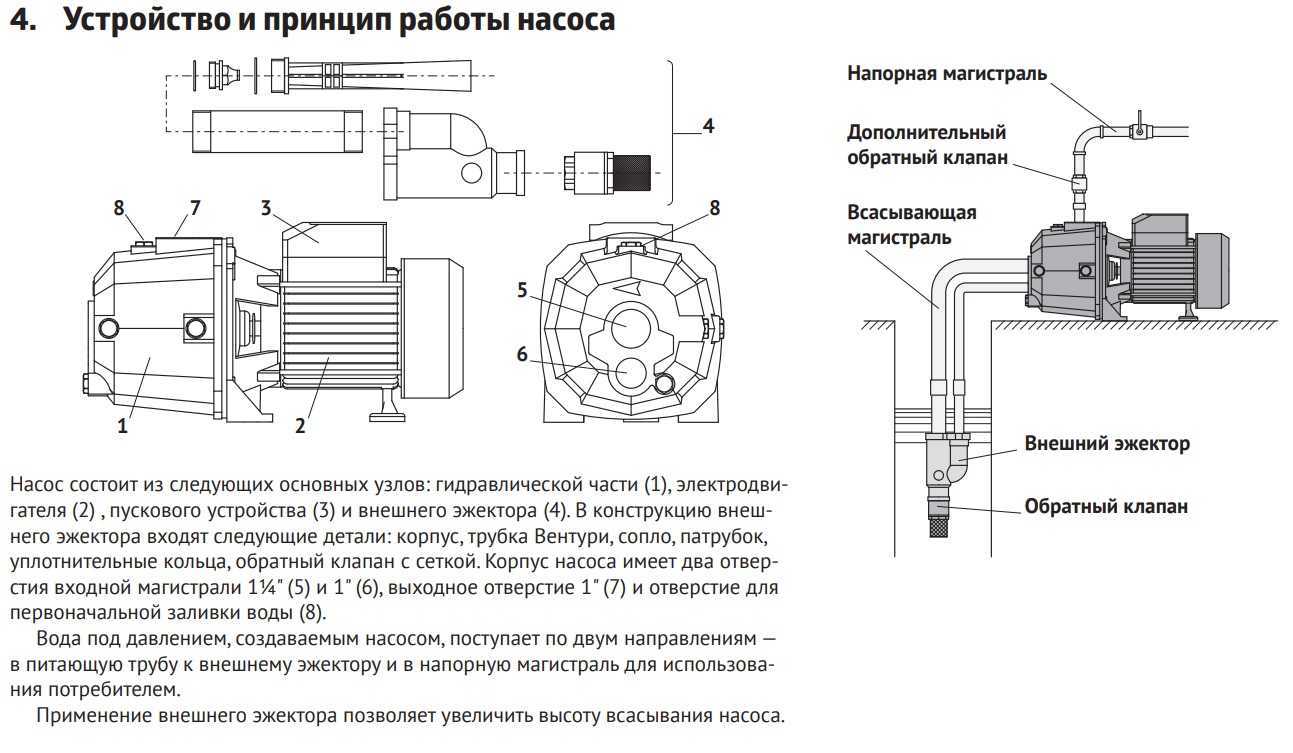

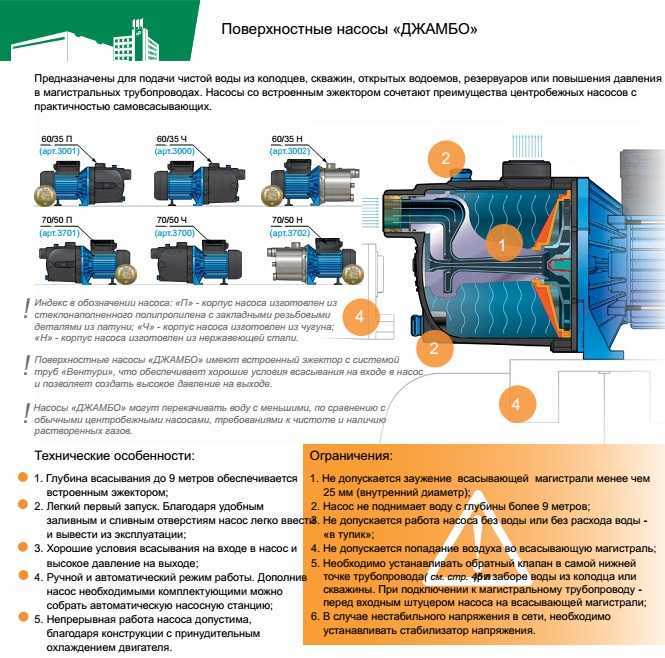

Что собой представляют поверхностные насосы

Поверхностные перекачивающие устройства — это компактные и недорогие установки. Главным отличием такого оборудования является то, что приборы устанавливают на небольшом отдалении от подземного источника.

Материалом для изготовления корпуса служат нержавеющая сталь, чугун или полимеры. Последний вариант предпочтительнее, т. к. композитные модели имеют небольшой вес, хорошую износостойкость и не поддаются коррозии.

Стандартная мощность аппарата позволяет производить забор воды с источников, находящихся на глубине не более 10 метров. Для улучшения технических возможностей агрегата к системе подачи подключают погружные инжекторы, позволяющие увеличить силу напора и производить подъем жидкости на высоту до 30 метров.

Принцип работы перекачивающего оборудования заключается в том, что сама установка находится на поверхности, а в скважину опускают заборный шланг, оснащенный . Жидкость поступает в камеру устройства, откуда при помощи лопастей и напорного трубопровода перекачивается к потребителю.

Для некоторых моделей подъем воды допускается только при условии предварительного наполнения заборной трубы и насосной камеры. Такие аппараты называются устройствами с нормальным всасыванием.

Среди основных направлений применения следующее:

  • независимое водоснабжение загородного дома;
  • орошение приусадебного участка;
  • осушение подвалов;
  • повышение давления в системе.

Агрегаты поставляются в комплекте с насосными станциями, в структуре которых находятся элементы системы управления и контроля, предназначенные для автоматического включения и отключения устройства.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

  • Схема прямого подключения устройства в подающий трубопровод.
  • Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

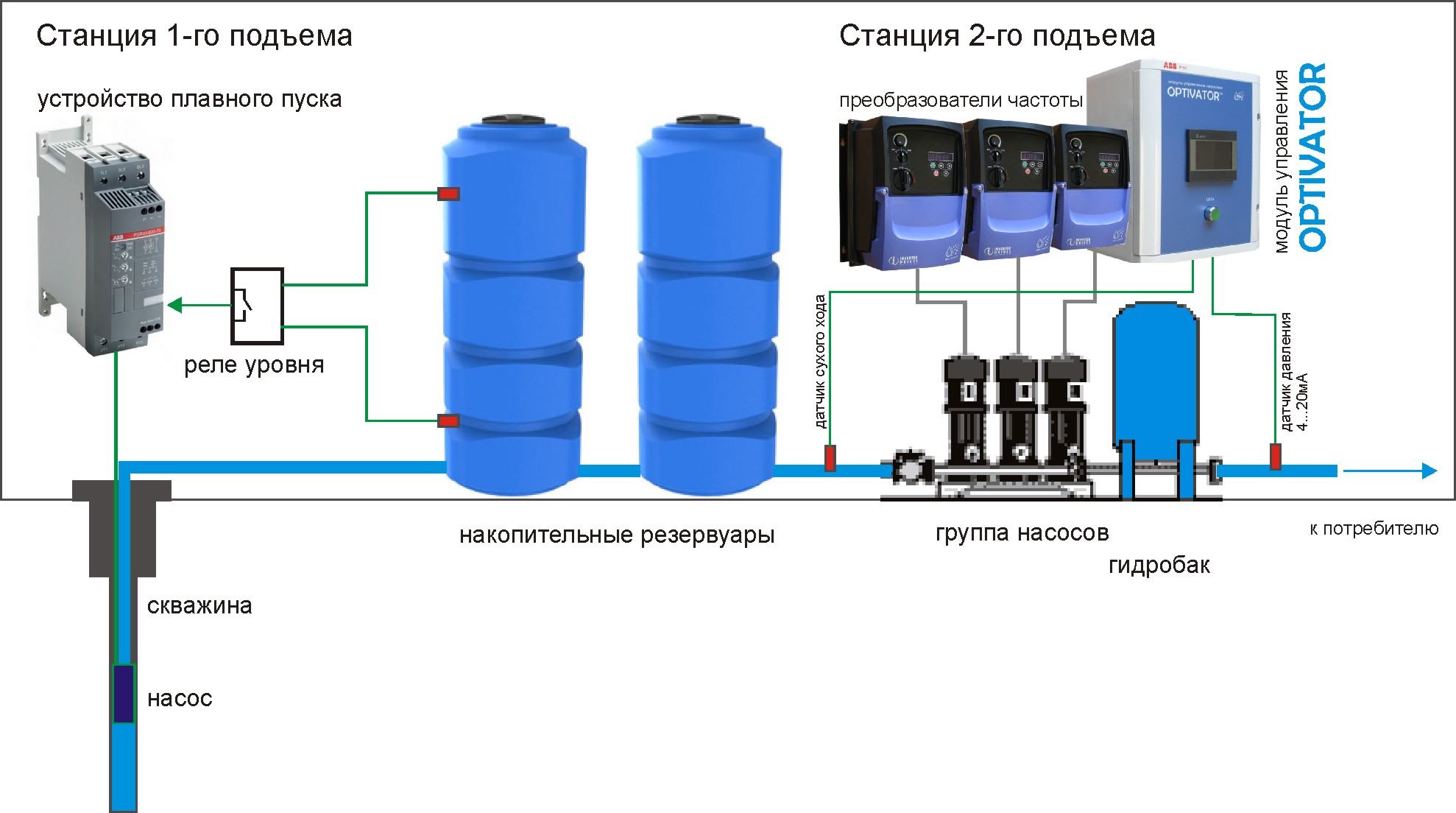

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

  1. Глубинный насос, качающий воду в накопитель.
  2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Плюсы и минусы поверхностных насосов

Если на участке пробурена неглубокая скважина, то для нее подойдет поверхностный насос. Такое оборудование отличается многочисленными преимуществами в сравнении с глубинными насосами. Среди неоспоримых плюсов следует отметить:

Схема устройства двигателя асинхронного погружного.

Размеры оборудования небольшие, много места такой агрегат занимать не будет. Нет необходимости сооружать большой и тяжелый фундамент, а размеры кессона могут быть небольшими. Насосы поверхностные стоят дешевле, для монтажа нет необходимости использовать специальное оборудование или инструменты. Управляющие автоматические блоки приобретаются в уже готовом виде, стоимость их не слишком высокая. Сроки эксплуатации, согласно указаниям производителей, составляют более 5 лет, но окупается оборудование уже за 2 года, что сильно отличает его от погружных насосов, которые используются в более агрессивной среде. Монтаж устройства простой, достаточно подсоединить трубы и кабели, после чего проверить работу. Вместе с поверхностным оборудованием применяется аккумуляторный бак, он содержит запас воды. Напор, расход и другие характеристики отличные, оборудование обеспечивает бесперебойную подачу воды при любых условиях. Потребление электроэнергии минимальное, такое оборудование можно назвать экономным. Использовать поверхностный насос можно для колодца или неглубокой скважины, а это выгодно для дачного участка

Водяной столб может иметь минимальную высоту всего в 70-80 см, для остальных моделей такие условия работы неприемлемы

Во время работы оборудования нет контакта питающего электрического кабеля и воды, что так важно для обеспечения безопасности. Если при заборе воды зеркало опускается, начинается перекачка воздуха, то автоматика устройство останавливает

Никакого ущерба оборудованию не будет нанесено, если некоторое время насос будет работать без воды. Ремонт простой, нет необходимости его подъема на поверхность, детали заменяются просто.

Схема подключения скважинного насоса.

Есть и минусы установки оборудования на поверхности:

  1. Скважина может иметь только небольшую глубину.
  2. Есть необходимость установки специального фильтрующего оборудования, в противном случае насос выйдет из строя.
  3. Перед тем как включать насос, необходимо его наполнить водой.
  4. Во время работы наблюдается сильный шум, что может мешать проживающим в доме.
  5. Использовать оборудование можно только в утепленном сооружении, кессон требуется обязательно теплоизолировать.

Как подключить поверхностный насос к скважине. Этапы монтажа

Схема установки

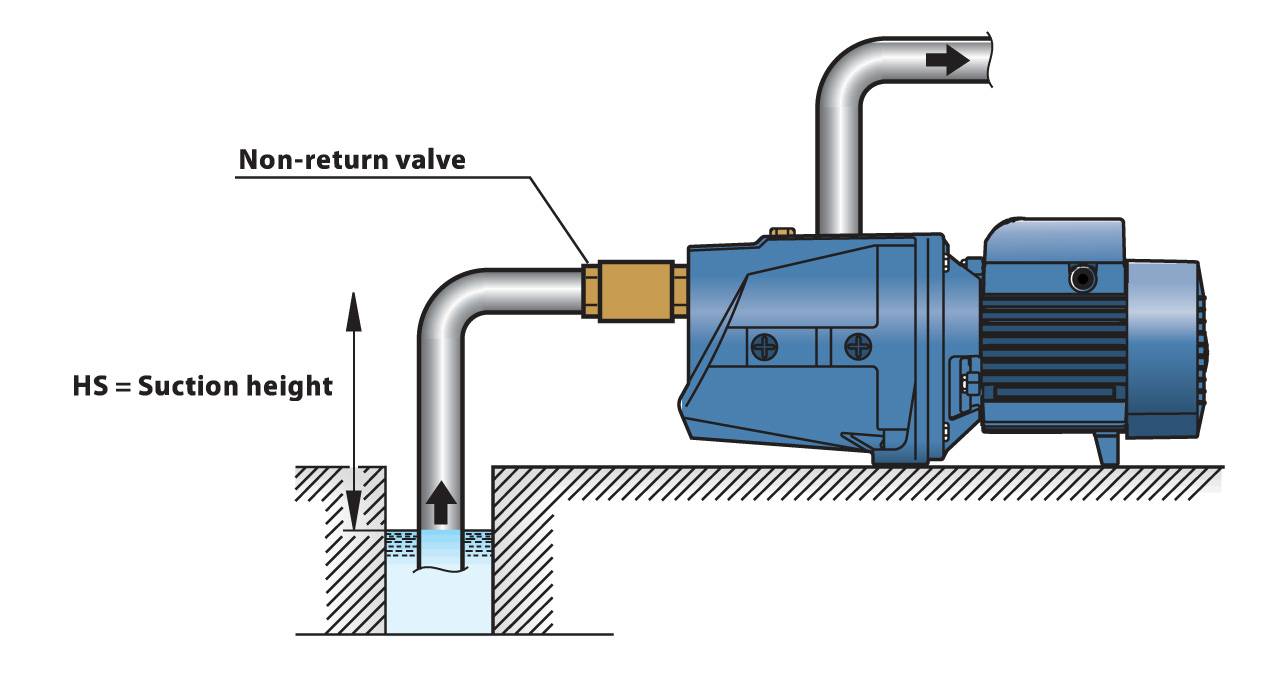

Чтобы правильно установить поверхностный насос на водоподающую скважину, помимо самой электропомпы требуется гидроаккумулятор, автоматика для запуска и остановки, реле давления и манометр, а также сетчатый фильтрующий элемент и невозвратный клапан. Дополнительные элементы можно подобрать самостоятельно либо приобрести полнокомплектую установку. Также нужны фитинговые элементы и трубные отрезки с сечением 32 или 25 мм для ввода и вывода.

Трубы приобретают с таким расчетом, чтобы не менее 30 см нижней части находилось под зеркалом воды. Общий размер не должен быть больше, чем указано в инструкции к агрегату.

В месте установки напорного оборудования необходимо соорудить надежный постамент либо арматуру, к которой жестко закрепляется рама агрегата. На ней должны быть крепежные отверстия или ножки. Чтобы снизить вибрацию и шум, под устройство подкладывают коврик из резины.

Монтаж поверхностного насоса на скважину проводится по такой технологии:

  1. Отрезается кусок полиэтиленовой трубы нужной длины.
  2. С одного конца трубного отрезка устанавливается муфта из латуни либо пластика с внутренней резьбой, ниппель и невозвратный клапан.
  3. Дополнительно система оснащается фильтром из сетки для грубого очищения.
  4. С противоположной стороны труба оборудуется муфтой и подключается к вводу станции. Зачастую на вводах есть внутренняя резьба, ее герметизируют ФУМ-лентой или сантехническим льном.

Для эжекторных моделей требуется монтаж шланга рециркуляционной системы.

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

  • Чем выше мощность агрегата, тем больше должен быть объем гидробака.
  • Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
  • Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

  • Допустим, производительность равна 80 л/мин или 4800 л/час.
  • А в пиковые часы вам нужно 4500 л/час.
  • При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
  • Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

  • 1 – начальное давление Pвозд (при выключенном насосе);
  • 2 – поступление воды в резервуар при включении насоса;
  • 3 – достижение максимального давления Pmax и отключение насоса;
  • 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

  • V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
  • А – это расчетный расход воды (л/мин);
  • К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

  • А = 75 л/мин;
  • Мощность насоса 1,5 кВт, соответственно К = 0,25;
  • Pmax = 4,0 бар;
  • Pmin = 2,5 бар;
  • Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Виды

            Существует два основных вида канализационных насосных установок:

  • бытовая (обычно это устройство называют «поверхностная канализационная установка»). Они используются в квартирах или частных домах для перемещения сточных жидкостей в трубы или резервуары, расположенные выше уровнем;
  • промышленная. Это мощные грязевые насосы, перемещающие пульпу от оборудования к станциям очистки. Нередко эти устройства входят в состав технического цикла.

Это компактная насосная станция, предназначенная для перекачки стоков от унитазов, биде, ванн или раковин и другой сантехники. Они включаются при появлении в резервуаре жидкости и останавливаются после опустошения емкости. Устанавливается сразу после прибора. Обычно поверхностные установки подключают к выпускным отверстиям унитазов, реже под раковины или иные устройства.

В продаже есть разные модели, обеспечивающие подъем жидкостей на заданную высоту и длину трубы. Параметры комплекта зависят от мощности двигателя и размеров насоса. Каждая модель оснащена одной или несколькими точками приема стоков, что делает их способными обслуживать один или много приборов. Дополнительными устройствами являются измельчитель и фильтр из активированного угля, устраняющий дурной запах.

Насосные установки промышленного назначения используются для перекачки больших объемов сточных жидкостей. Есть насосы погружного и поверхностного типа. Погружные используются для работы с относительно жидкими стоками, поскольку их помещают в резервуар.

Поверхностная канализационная установка, что это такое? Это насосные станции, способные создавать разрежение в приемном патрубке и сильное давление в подающем рукаве. Эти насосы удобнее в работе, проще в ремонте или обслуживании. Практически все бытовые комплексы принадлежат к этой группе устройств. Они устанавливаются внутри помещений, что способствует быстрому ремонту или обслуживанию прибора.

Как самостоятельно опустить насос в скважину: порядок работ

Чтобы правильно опустить устройство в скважину, необходимо выполнить следующие операции.

Подготовительные работы

Очищаем скважину от мелких частичек загрязнений и песка, прокачиваем. Внимательно осматриваем насос. Нам нужно убедиться в бесперебойной работе клапана, эффективности вращения вала и надежности всех креплений. Обязательно контролируем целостность кабеля и электрической проводки. Уточняем величину зазора между обсадной трубой и рабочей частью насоса. Если он меньше более чем на 5 мм, монтаж прибора производить нельзя.

Устанавливаем треногу или автомобильный кран, которые обычно используются при опускании насоса в скважину. Прежде чем опустить прибор, нужно его подготовить. Подготовка заключается в закреплении троса, электрического кабеля и водопроводной трубы, соединенных с насосом, в единый рукав. Это предотвратит заклинивание оборудования внутри скважины. Скрепляют элементы пластиковыми хомутами с шагом 75-130 см.

Первое крепление делаем в 20-30 см от патрубка насоса. Участки кабеля, которые соприкасаются с хомутом, лучше всего обернуть листовой резиной. При этом нужно следить, чтобы хомут надежно фиксировал резину, но не был чрезмерно затянут, иначе он может повредить изоляцию.

Удобнее всего опускать насос при помощи автомобильного крана или треноги

Спуск оборудования

Процедура проводится очень плавно и осторожно, без резких движений. Стараемся не ударять оборудование о стенки обсадной трубы. Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус

В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке

Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус. В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке.

Достигнув нужной глубины, закрепляем водопроводную трубу на адаптере. Конец стального троса запаиваем при помощи термомуфты, чтобы он не распушился. Через полтора часа после спуска оборудования в воду, проводим контрольный замер сопротивления обмотки двигателя насоса и изоляции кабеля. Если монтаж проведен правильно, показатели будут соответствовать нормативным.

Пробный запуск

Проводим пробный пуск. Используем для этого специальную автоматическую станцию, которая нивелирует негативное влияние на обмотку электродвигателя возможных перегрузок или короткого замыкания. После пуска измеряем подаваемую нагрузку, которая должна соответствовать параметрам, указанным в технической документации к прибору. Если показатели больше нормативных, задвижку на выходе скважины закрываем и выполняем добавочный отпор, доводя тем самым показатели до оптимальных значений.

Если насос уперся в препятствие, его необходимо немного поднять вверх, затем продолжить спуск, вращая оборудование по часовой стрелке

Спуск насоса в скважину – сложное и ответственное мероприятие. Оно требует большой точности, аккуратности и мастерства. Можно, конечно, внимательно прочитать инструкцию и попытаться сделать все самостоятельно, однако риск столкнуться с проблемами очень высок. Если насос застрянет в обсадной трубе, а это случается достаточно часто, извлечь его будет крайне сложно, что повлечет за собой дополнительные расходы и потерю времени. Поэтому тем, кто не имеет опыта проведения таких работ, лучше обратиться к профессионалам, которые быстро и качественно выполнят все необходимые манипуляции.

Доступность глубинных погружных насосов позволило загородным жителям приблизится к городской цивилизации. Пробурив скважину и установив насос, можно организовать простейший водопровод, который будет подавать воду в дом. При этом отпадает необходимость каждый день ходить за водой с ведрами. Правда, монтаж насоса в скважину – дело непростое. К тому же всегда присутствует вероятность, что этот агрегат по каким-либо причинам откажет в работе. И тут перед хозяином загородного дома встанет вопрос, как правильно проводится замена насоса в скважине. Чтобы разобраться во всех поставленных вопросах, разберемся с монтажом.

Эксплуатация поверхностного насоса: выбор по параметрам

Главная задача при выборе насосного оборудования заключается в расчете рекомендуемых параметров, которых будет достаточно для выполнения поставленных задач. Технические характеристики устройство должны полностью подстраиваться под особенности эксплуатации.

Ключевыми параметрами определяют:

  • производительность. Этот показатель демонстрирует, способен ли насос транспортировать необходимо количество жидкости за указанный промежуток времени. С правильно подобранным агрегатов в обозначенных условиях среды можно рассчитывать на высокую производительность;
  • глубина транспортировки жидкости. Этот параметр определяет, с какой глубины реально поднять воду. Здесь учитывают принцип расчета по горизонтали и вертикали. Также обязательно включать диаметр труб;
  • напор.

Другие параметры при выборе насосов определяются эксплуатационными особенностями.

Особенности насосных станций поверхностного типа

Поверхностные насосы могут быть использованы для скважин большой глубины. Для таких источников необходимо оборудование с высоким уровнем мощности, имеющих высокую стоимость. Комплект такого оборудования оснащен гидроаккумулятором и другими необходимыми деталями. Глубина источника с использованием поверхностной насосной станции не должна быть больше 20 м.

Если вода в скважине имеет в своем составе большое количество песка, тогда необходимо использование специального отстойника.

Перед выбором наружной насосной станции необходимо определить цель эксплуатации устройства. Для скважин небольшой глубины можно использовать недорогие модели с невысоким уровнем мощности. Если источник отличается значительной глубиной, тогда в оборудование следует вложить больше средств и приобрести дополнительные элементы.

Современный рынок предлагает большой выбор насосных станций поверхностного типа от разных производителей. Это дает возможность выбрать наиболее подходящий агрегат для конкретных целей. Для более точного выбора можно воспользоваться консультацией представителей точек продаж, а так же изучить отзывы в интернете.

Использование поверхностных насосов для частных домов

Это виды оборудования, которое устанавливают вблизи колодцев. Стоимость большинства моделей поверхностного типа относительно невысокая. Они определенно надежные и предусматривают простое обслуживание. Поскольку такие насосы расположены на поверхности, домовладельцу проще контролировать их состояние. Не потребуется поднимать оборудование с глубины колодца для осмотра и устранения неполадок.

Такие насосы можно использовать только для откачки воды с относительно небольших глубин. В технических описаниях указана максимальная глубина скважины, для которой подойдет конкретная модель насосного оборудования. Поверхностные насосы предназначены для подачи воды с глубины не более 10 метров. Если конструкцией не предусмотрено наличие эжектора, тогда показатели будут еще ниже.

Вариант поверхностного насоса отлично подходит для частных или дачных участков, где нет возможности эксплуатировать погружные насосы. Для полива лучше остановиться на оборудовании с относительно невысокой производительностью. Если же потребуется подача воды для жильцов частного дома, тогда нужно будет выбрать более эффективные устройства. Поверхностные насосы однозначно превосходят погружные благодаря простому доступу без необходимости поднятия оборудования с глубины при погружении.

Схема подключения таких насосов достаточно простая. Необходимо правильно выбрать место, опустить шланг в источник с водой и подключить к электросети. Важным моментом считается правильный расчет параметров оборудования. Все зависит от условий и количества потребляемого объема воды.

Если вам необходимо постоянно перекачивание жидкости, в этом случае лучшим решением будет оптимизация процесса. В таком случае домовладельцы смогут обеспечить беспрерывность откачки воды без сопутствующих сбоев. Конструктивно в таких насосах предусмотрена защита от опасных ситуаций.

Любые неполадки и препятствия сопровождаются отключением оборудования до установки причины проблемы и ее решения. Например, если вода не поступает в систему, насос отключается. Без автоматики работа агрегата “на сухую” приводит к быстрому износу и выходу из строя. В конкретных моделях есть настройки параметров, при которых насос отключается. Тогда насосное оборудование будет реагировать только на определенные ситуации, связанные с поломками и запланированным рабочим режимом.
