Преимущества и недостатки полувальмовой кровли
Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.
В чем преимущества полувальмовой крыши
Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.
Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:
- Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
- Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
- Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.
На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры
Важно! Полувальмы достаточно эффективно отражают напора ветра
Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены
Важно! Полувальмы достаточно эффективно отражают напора ветра. Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены
Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены
Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.
Недостатки крыши с полувальмами
Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.
Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.
Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.
Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.
Основные этапы сооружения полувальмовой кровли

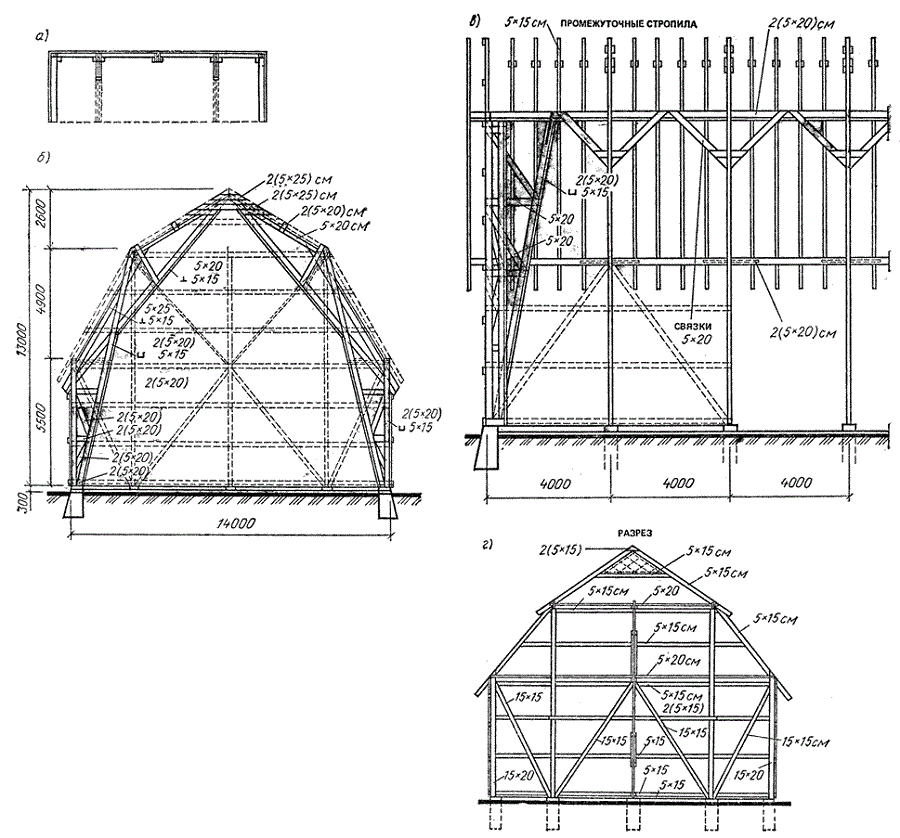

Пример чертежа крыши
Работа выполняется в следующей последовательности:
На фронтальные и внешние стены стелется мауэрлат (на те, которые будут опорой для стропил). На внешнюю перегородку несущего типа монтируется лежень. Способ его крепления зависит от особенностей конструкции. В случае если дом из кирпича, то проводится бетонирование стяжки, которая предварительно армируется, и в нее устанавливаются шпильки. Если же сооружение деревянное, то для закрепления мауэрлата и лежаков применяют железные скобки или болты. Гидроизоляцию в местах соединения стен и несущего бруса проводят с помощью рубероида. Для расчета необходимого расстояния между шпильками используется чертеж: нужно, чтобы они были между расположенными стропильными ногами.
Монтаж вертикальных стоек проводят на лежень внутренней несущей стены. Сверху они закрепляются коньковым прогоном и фиксируются с помощью стоек (временных)
Особое внимание уделяется тому, чтобы каждый вертикальный элемент был установлен под строгим углом к лежню. Лучше изначально проводить замеры по несколько раз
Если вертикальность хоть одной стойки будет нарушена – возможны неприятные последствия.
Установка рядовых стропильных ног с шагом в 0,6 или 1,2 м. Длина стропил зависит от свесов, которые должны быть более 0,4 м.
Монтаж диагонально-накосных стропил. Фиксация верхней части осуществляется с помощью гвоздей, а нижней – с применением уголков из металла.
Настилка нарожников. В нижней части обязательно нужно сделать выпил под мауэрлат. Показатель их длины также зависит от необходимости обустройства свеса. Накосные стропила и полуноги закрепляются.
Монтаж карнизных кобылок, креплений под слив, ветровых досок.
Последним этапом сооружения является укладка материала кровли. Для этих целей чаще всего используются листовые кровельные материалы (металлочерепица и др.). Установка начинается с основного ската (правого угла внизу). Укладываются в нижний ряд три листовых элемента, немного прихватываются саморезами и выравниваются относительно стен. После укладки последнего элемента во втором ряду и проверки точного совпадения по волнам каждого листа они закрепляются основательно. Также перед закреплением следует убедиться в том, что в местах нахлеста листы плотно прижаты друг к другу.
Схематическое изображение четырехскатной полувальмовой крыши
Полувальмовая крыша – действительно красивая и надежная конструкция. Но для ее сооружения лучше привлечь специалистов или, по крайней мере, пригласить профессионала сделать чертеж. Во втором варианте для самостоятельного сооружения кровли вам пригодятся видео, чертежи и фото, приведенные в материале.
https://youtube.com/watch?v=17lft-kzOjk
Преимущества и недостатки полувальмовой крыши: фото красивых домов
Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.
Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.
Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.
Интересный вариант использования полувальмовой крыши с тростниковым покрытием
Среди преимуществ полувальмовой крыши выделяют:
- наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
- эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
- надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.
Среди недостатков полувальмовой кроши стоит отметить:
наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

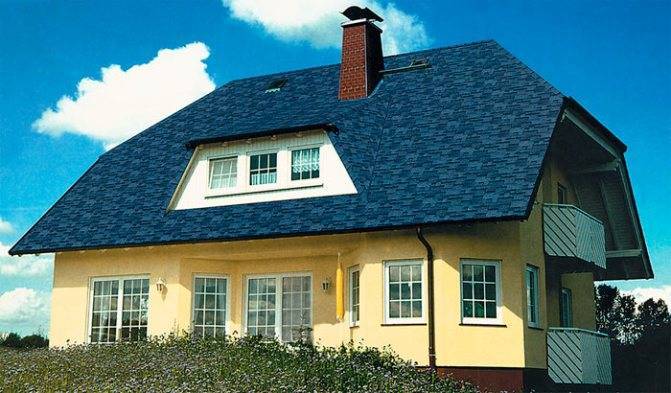

Жилой дом, крыша которого покрыта керамочерепицей
- в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
- процесс укладки кровельного покрытия также приобретает некоторые сложности.
Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.
Мансардная полувальмовая крыша
Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.
Четырехскатная полувальмовая крыша
Для этого типа кровли характерны следующие преимущества и недостатки:
- повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
- эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
- низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
- из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
- чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
- необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.
Для полувальмовой крыши с мансардой используется кровля из металлочерепицы
Материал для возведения кровли полувальмовой крыши
Исходя из материала, из которого изготавливается стропильная система, каркас может быть:
- стальной;
- деревянный;
- комбинированный.
Чаще всего для малоэтажного строительства используют дерево. Для прогона, мауэрлата, стоек используется брус 10х10 см или 10х15 см. Для стропил, ригеля, боковых прогонов, подкосов, затяжки лучше взять доску 5х15 см.
Древесину нужно тщательно выбирать. Желательно брать естественной влажности (15%), 1 — 3 сорт хвойных пород деревьев, не должно быть глубоких трещин, большого количества сучков. Независимо от качества древесины, все конструктивные части в обязательном порядке обрабатываются антисептиком.
Виды стропильных систем
Если говорить коротко, то стропильная система — это каркас всей кровли, опирающийся на несущие стены здания. Этот каркас является основой, на которую крепится кровельный пирог (ветро-влагозащитная мембрана, обрешетка, контробрешетка, теплоизоляционный материал, пароизоляция). По типу стропил, которые используются в конструкции, стропильные системы делятся на висячие и наслонные.
В наслонных стропила опираются одним краем на конек, другим на мауэрлат, имеют промежуточные опоры. В качестве промежуточных опор могут выступать несущие стены внутри здания или стойки из бруса, которые опираются на перекрытия или затяжку. Если наслонные стропила выставлены с большим пролетом, то обязательно их укрепление, при помощи подкосов или упоров.
Висячие же стропила промежуточных опор не имеют. Своим немалым весом, они сильно нагружают наружные стены здания, наслонные весят меньше и соответственно являются более экономичным вариантом. При расчете шага стропил, нужно учитывать ширину теплоизоляционного материала.
Как сделать полувальмовую крышу: стропильная система и покрытие
Полувальмовая крыша является отличной защитой от сильных ветров и избытка влажности.
Такая крыша оригинальна из-за использования дополнительных деталей (башни и других элементов).
Недостатком такого типа конструкций является высокая себестоимость и сложность расчета материалов. Крыша имеет большую поверхность, поэтому будут и немалые трудовые затраты.
Как рассчитать подобную крышу?
Формула для расчета необходимого количества материала для стропильной системы полувальмовой крыши.
Определить площадь крыши очень просто. Для этого надо разделить крышу на несколько фигур.
Далее высчитывается площадь треугольников. Для этого надо умножить длину основания фигуры на высоту и разделить на 2. В конце следует сложить площади скатов, чтобы получить общую площадь конструкции.
Далее понадобится рассчитать площадь вальмовых скатов. Полученное значение надо умножить на 2. Если сложить данные величины, то можно получить площадь крыши.
Существующие виды систем стропил полувальмовых крыш
Виды полувальмовых крыш.
Схема полувальмовой крыши изображена на рис. 1. Данное изделие имеет непростое устройство. Трапеции в данном случае будут заменены многоугольниками.
По виду вальм крыши можно разделить на:
Конструкция голландской крыши
Под потолком мансарды располагается чердак, в котором проветривание будет обеспечиваться окнами. Данные элементы нужно монтировать во фронтоны.
Монтаж производить непросто, поэтому первым делом следует составить проект крыши и выполнить расчеты. Стропильная система полувальмовой крыши должна возводиться следующим образом:
Рисунок 1. Схема полувальмовой крыши.
Наиболее подходящая порода дерева для стропильной системы полувальмовой крыши является сосна.
Если имеются большие пролеты, понадобится усилить систему с помощью упоров. Стропильные ноги усиливаются в большинстве случаев с помощью шпренгелей.
Далее понадобится приступить к завершающему этапу строительных работ: установке обрешетки, гидроизоляционного материала и кровли.
Как сделать датскую крышу подобного типа?
Рисунок 2. Схема постройки датской крыши.
Подобная крыша является конструкцией, которая соединяет в себе обыкновенную двускатную крышу и вальмовую. Большой чердак, как и в голландской конструкции, может использоваться в качестве мансарды.
Сооружение датской конструкции является более затратным вариантом в сравнении с голландской. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всей постройке.
Для установки системы стропил датской крыши будут нужны такие элементы:
- рейки;
- коньковый брусок;
- вальмовые, рядовые и угловые стропильные ноги;
- опорные доски;
- шпренгели;
- затяжки.
Монтаж данных элементов выполняется по тем же правилам, что и для голландской крыши, однако есть некоторые отличия. Датская крыша являет собой изделие со сложными скатами. Схему данной постройки можно увидеть на рис. 2.
Прибоину можно зафиксировать с помощью гвоздей. Чтобы усилить данный брусок в местах фиксации, понадобится использовать подкосы. Они монтируются нижней частью на лежень.
По верхней части скатов вальм надо сформировать небольшие фронтоны, в которых в большинстве случаев устанавливается маленькое окно. Световые окна можно соорудить в вальмовой части скатов.
Стропильные ноги, балки и брусок конька должны сооружаться из материала одинаковой породы дерева и иметь одинаковое сечение.
В противном случае конструкция усложнится, могут появиться перекосы и понадобится проводить ремонтные работы.
Двускатная или любая другая полувальмовая крыша сооружается сложно, однако если следовать технологии, то проблем в процессе возведения не возникнет.
Плюсы и минусы
Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.
Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.
Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:
- во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
- во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
- также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
- еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
- полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.
Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.
Подготовительный этап
Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.
Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:
- Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
- Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
- Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

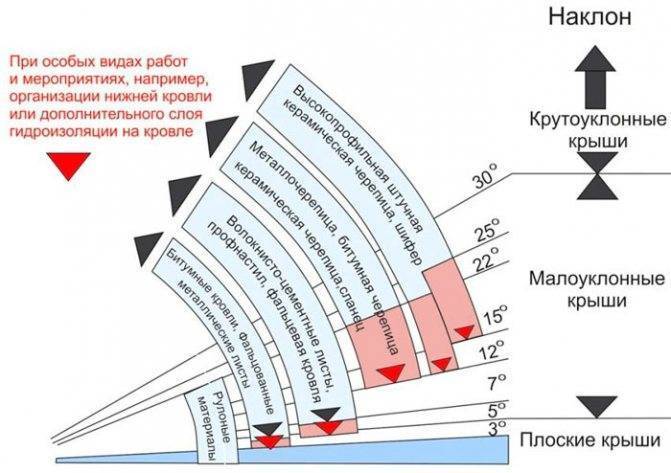

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно
Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова
Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве
После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.
Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.
Разновидности
Стропильная система полувальмовой крыши – это довольно сложная конструкция. Построить ее своими руками, без помощи профессионалов, может и не получиться. Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с самим типом крыши. Полувальмовая конструкция может быть выполнена в двух вида, а именно:
- Голландский вариант. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов идет большой фронтон трапециевидной формы. Сверху он венчается вальмой в виде треугольника.
- Полувальмовая датская крыша имеет другую конструкцию. Здесь вертикальный фронтон расположен сверху. Далее идет большой скат или вальма. В этом случае она имеет трапециевидную форму.
Существуют и другие типы полувальмовых крыш. Их конструкции могут сочетать голландский и датский стиль. Но в любом случае проектирование и монтаж стропильной системы полувальмовой крыши – это довольно сложная работа.
Монтажные работы.
1. Необходимые расчёты. Высчитывая количество необходимого материала, обратитесь за помощью к кровельщику-специалисту. Потратьте больше времени на расчёты, нежели потом переделку плохо выполненной работы. Но самый лучший вариант – обращение в строительную компанию.
2. Бетонное основание стропильной системы. По всему периметру основания заливается бетонный пояс с использованием арматуры для усиления стяжки. Во время заливки бетона необходимо вставлять штырьки (Ø не менее 10 мм). Их устанавливают так, чтобы они выступали над бетоном на 10-15 см на расстояние шага стропильной ноги (не менее 1,20 м).
3. Гидроизоляция. На застывшую стяжку кладётся рубероид или плёнка.
4. Деревянное основание стропильной системы. По всей длине армированного пояса кладут брусья, в которых высверливаются отверстия под приготовленные штырьки. После укладки резьба на штырях должна выступать на 3-4 см. Затягиваем гайками. Всё! Основание полностью готово.
Далее уже устанавливается сама стропильная конструкция, гидроизоляция с утеплителями и кровельный материал (битумная черепица, листовой металл или металлочерепица).
Не принимайтесь за работу без советов профессионалов: чем сложнее конструкция, тем больше вы нуждаетесь в их помощи. Оцените трезво свои возможности и умения, а крыша вас будет всегда радовать, и защищать от непогоды.
Двускатная голландская кровля
Голландская двускатная крыша закладывается преимущественно на малоэтажных зданиях и оптимальна при необходимости обустройства под ней мансарды. Из-за сокращения скосов с 4 до 2 и возможности размещения окон на боковых фронтонах при выборе этого варианта потери полезного объема сводятся к минимуму, единственным минусом конструкции считается громоздкость каркаса.
Сооружение базового варианта своими руками пошагово
При самостоятельном ведении работ стропила полувальмовой кровли чаще всего крепятся наслонным способом. В таких случаях последовательно:
- Блочные или кирпичные стены укрепляются армопоясом.
- Выполняется крепление мауэрлата – по периметру несущих боковых стен и под нижней частью треугольных вальм.
- Проводятся работы по установке лежня, вертикальных опорных стоек и закреплению конькового бруса. Коньковый прогон в таких конструкциях располагается строго по центру с равных удалением от всех стен дома.
- К коньку и мауэрлату крепятся рядовые стропила. Рядовые стропильные ноги устанавливаются с равномерным шагом около 60-120 см, при распиле этих элементов учитывается потребность 40-50 см запасе на карнизный свес.
- Выполняется установка диагональных стропил (в верхней точке – с помощью гвоздей, в нижней – металлических уголков). При больших нагрузках эти элементы делают сдвоенными.
- Монтируются укороченные стропила основного ската и нарожники вальмового. По аналогии с рядовыми стропилами их нижняя часть обычно выпиливается под мауэрлат и дополнительно фиксируются длинными гвоздями или уголками.
- Монтируются вспомогательные элементы и крепежи под водосточные желоба.
- Поверх стропильного каркаса набивается обрешетка, настилается рулонная гидроизоляция (с обязательным заходом на хребты) и монтируется кровельное покрытие.
При сравнительно небольшой площади дома и эксплуатации внутреннего пространства в качестве жилого в таких каркасах отсутствуют подкосы и аналогичные узлы укрепления. В остальных случаях и при отсутствии возможности установки центральных вертикальных стоек заложение стропильной системы голландской крыши доверяют профессионалам.
Комбинирование голландской и датской кровли
Помощь специалистов также требуется при усложнении конфигурации крыши, в частности – при комбинировании разных типов каркаса. Среди возможных вариантов особым спросом пользуются:
- Системы с наклонными треугольными вальмами, продолжающиеся трапециевидными скатами (комбинирование датской и голландской крыши).
- То же, с поднятием краев скатов вверх (крыши в восточном стиле).
- Конструкции с ломанными хребтами, зачастую выбираемые при планировании использования внутреннего пространства в качестве жилого.
Разновидности
В современном дизайне строительства можно найти очень много различных модификаций полувальмовой крыши, их постоянно используют для разных мансардных схем и жилых чердаков, полутораэтажных и двухэтажных построек с балконами и площадками для отдыха открытого типа. Все они основаны на двух обычных типах – голландской и датской схеме с полувальмовой постройкой каркаса стропил.
Голландская
Применение полувальмы дает возможность уменьшать ветровую нагрузку на систему стропил и единовременно защищать балкон/окно от дождя, и все должно быть построено на фронтоне здания. Голландский метод обустройства кровли полувальмового типа дает возможность надежно изолировать верхнюю чердачную часть от мансарды или жилого пространства под кровлей. Один из вариантов схемы полувальмовой кровли приведен в видеоролике. Такие системы идеально подойдут для мансардного обустройства с ломаной кровлей, дачных домов и загородных домов.
Датская
Это классика стропильной системы с нижним размещенным полувальм. Голландские модели, несмотря на доступность изготовления и простоту двухскатной кровли, получили менее распространены, нежели датские, так как рассчитаны на большие по габаритам каркасы стропил. Но в последние 15 лет с активным строительством двухэтажных и трехэтажных усадьб системы стали пользоваться не меньшей популярностью.
Чертеж такой полувальмовой крыши с каркасами могут быть применены почти для всех видов построек, от загородных домов в 3 этажа до маленьких одноэтажных построек. В условиях крайне холодного и влажного климата Дании полувальмовые системы выстраивали с ломаными скатами, как изображено на схеме. Верхняя часть каркаса стропил должна быть под большим углом, до 70 градусов, нижние свесы и скаты расположены под наклоном в 20 градусов.
В результате получалась кровля, которая по форме сильно напоминает остроконечную средневековую шляпу, которая одинаково удобная и в дождь, и в снег. В таком жоме жили владельцы, причем обычно на втором этаже, и на первом находились кухня и печка, а на чердаке и в подкрышном пространстве хранились припасы и утварь. Долго датские крыши с ломаными скатами были визитными карточками Копенгагена. Современные системы стропил только отдаленно напоминают конструкции кровель двухсотлетней давности. Такая конструкция дает возможность обустраивать пару окон на чердаке, не прибегая к сложным врезным и слуховым системам.
