Особенности монтажа подсистем вентилируемых фасадов

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

  • Для закрепления кронштейна на несущей стене используется анкерный дюбель.
  • При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

  • Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
  • В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
  • Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

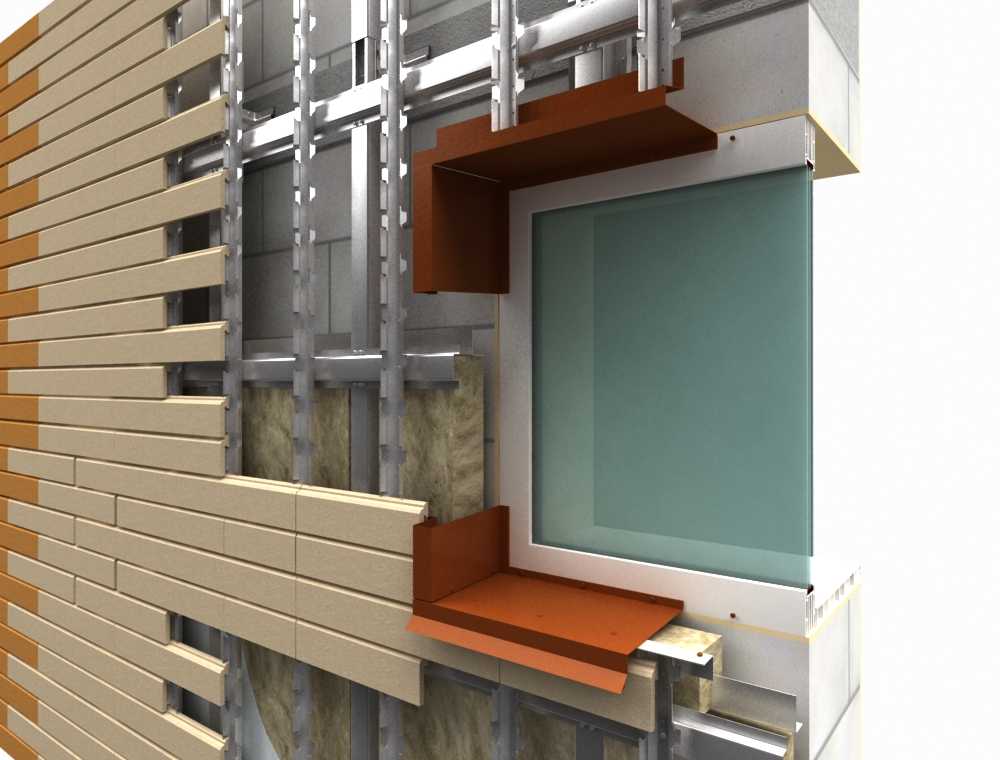

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

  • Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
  • Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
  • Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

https://youtube.com/watch?v=UHSfbmDlg1g

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

  • Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
  • Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
  • Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Описание технологии монтажа вентилируемых фасадов от подготовки до финиша

Вентилируемые фасады как внешнее украшение зданий – это устройство специальной навесной конструкции. Крепление осуществляется разными способами, что позволяет устанавливать отдельные элементы практически на любую поверхность. Вентилируемый фасад имеет ряд преимуществ, благодаря чему он очень популярен как в промышленных зданиях, так и в частном секторе.

Особенности конструкции

  • Универсальное использование. Сложная геометрия основания, его материал не являются препятствием для монтажа вентилируемого фасада. Это особенно практично, когда по определенным причинам невозможно произвести наружную облицовку традиционными способами или если это связано с определенными трудностями.
  • Основание выравнивать не нужно. Это одно из основных отличий вентилируемых фасадов от обычного коробчатого. Экономия времени и усилий ощутима.
  • Различные варианты переодевания.
  • Наличие зазора между поверхностью и отделкой исключает появление и развитие гнилостных процессов, так как надежная естественная вентиляция препятствует образованию конденсата.
  • Как следствие – увеличение срока службы всех используемых материалов, в том числе и стен.
  • Возможность дополнительного утепления здания любым подходящим материалом. При правильном выборе «точка росы» сместится и окажется за пределами здания. Кроме того, сама воздушная прослойка снижает потери тепла конструкцией.
  • Благодаря технологии монтажа увеличивается скорость работы.
  • Затраты на строительство значительно снижаются за счет значительной экономии отделочных материалов.
  • Высокая ремонтопригодность, возможность устранения возникающего «локального» дефекта в кратчайшие сроки.
  • Монтажные работы можно проводить вне зависимости от времени года и погодных условий.

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

№ П/ПНаименование Ед. изм.Количество на 1 кв.м.Стоимость единицы руб.Стоимость 1 кв.м руб.
Несущая система с полимерным покрытием в перекрытия
1КН1ЦП-200 Кронштейн +полимершт2,258,00 руб.127,60 ₽
3Т4 45 Паронитшт2,23,91 руб.8,60 ₽
4ПВ1ЦП-3000 Профиль вертикальный Т-образный  80 Д-3000шт.0,10450,00 руб.45,00 ₽
5ПУ3ЦП-3000 Профиль угловой Г-образный   Д-3000шт.0,03280,00 руб.8,40 ₽
4ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимершт.0,58775,50 руб.449,79 ₽
4ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимершт.1,287,00 руб.104,40 ₽
6ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. стальп.м.3,16237,93 руб.751,86 ₽
7ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. стальп.м.0,28222,48 руб.62,29 ₽
8ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. стальп.м.0,28166,95 руб.46,75 ₽
Расчёт подсистемы клинкера (м2)Итого стоимость подсистемы1 654,69 руб.

Как должен выполняться монтаж вентилируемых фасадов?

Прежде чем приступить непосредственно к монтажу навесной стены, следует выполнить минимальную подготовку поверхности, нарисовать проект или хотя бы начертить схему расположения крепежных элементов и облицовочных панелей, а также подобрать для этого подсистему.

Что такое подсистема: как сделать правильный выбор?

Подсистема навесного вентилируемого фасада представляет собой набор из:

направляющие профили, служащие для фиксации отделочных материалов и в зависимости от выбора, а также способа монтажа могут быть Г-, Т- и П-образными, длиной от 3 до 6 м;
кронштейны, с помощью которых профили крепятся к основанию

С их помощью регулируется зазор между несущей стеной и наружной отделкой, что особенно важно на неровных поверхностях, и бывают двух видов: несущие и опорные. Поэтому кронштейн для вентилируемых фасадов должен обладать высокой несущей способностью, чтобы выдерживать вес не только направляющих профилей, но и облицовки;
крепежные элементы: хомуты, анкеры, дюбеля, зажимы, заклепки, саморезы и другие.

Наиболее распространенной и доступной является оцинкованная подсистема, алюминий немного уступает ей по этим критериям, а сталь не получила широкого распространения из-за высокой стоимости.

Однако в тех случаях, когда используется тяжелый материал, экономия не имеет смысла, и следует выбирать подсистему из нержавеющей стали.

Подсистема может крепиться к базовой базе тремя способами:

  1. вертикальный;
  2. горизонтальный;
  3. горизонтальная вертикальная.

Наиболее рациональным является вертикальный вариант, так как он обеспечивает естественную циркуляцию воздуха в вентиляционном зазоре и менее требователен к металлу, в отличие от комбинированного способа.

Подсистема может крепиться к опорной поверхности:

  • прямо к стене;
  • в плитах перекрытия между этажами – этот вариант выбирают, когда несущая способность стен или их состояние не обеспечивают надежность соединения.

Обшивка под несущие профили также имеет два способа крепления:

Кирпич для фасада. Виды и способы кладки. — вот еще полезная информация.

  1. открытый (видимый);
  2. близко.

В зависимости от выбора конкретного метода используются подходящие крепления:

Вам будет интересна эта статья — Клинкерная плитка и кирпич для фасада. Что лучше?

  • слишком открытые – это кирпичи и заклепки;
  • во-вторых – «секретные» кирпичики, скрепки, палочки и другие.

К тому же выбор подсистемы определяет сам производитель, который зачастую специально изготавливает отдельные ее виды под конкретные поверхности. При этом отличия могут быть в виде сечения профилей и кронштейнов, набора креплений, толщины и типа металла и так далее

Устройство вентилируемого фасада

Вентилируемые фасады пользуются популярностью, которая объясняется довольно просто:

  1. Появляется возможность сделать дополнительное утепление стен.
  2. Скрыть некрасивые поверхности.

Из чего же они сделаны и как производится монтаж? Об этом и пойдет речь в данной статье.

Общие сведения

Вентилируемый фасад – это своего рода пирог из нескольких слоев. На стене дома закрепляется минераловатный утеплитель, следующий слой – супердиффузная мембрана, поверх нее обрешетка. Последним слоем является облицовочный материал.

Главное требование к конструкции – наличие воздушного зазора между финишной обшивкой и теплоизоляцией. При таком устройстве воздух циркулирует, поэтому влага, благодаря устремляющимся наружу потоков теплого воздуха, удаляется. В первую очередь улучшается тепло- и звукоизоляция, дополнительно появляется возможность разнообразить оформление жилья, поскольку в качестве облицовки могут использоваться разные материалы:

  • блок-хаус,
  • сайдинг,
  • керамогранит,
  • камень (искусственный и натуральный) и т.д.

Еще одним достоинством фасадов является «сухая» установка. Проводить ее можно в любое время года. Дом при этом может быть недавно построенным, а может быть старым.

Ремонт фасада прост – поврежденная деталь меняется на новую. Если монтаж был произведен правильно, вентилируемый фасад прослужит десятки лет. Также нужно учитывать, что при большом количестве выступов на здании (балконы, изломы и т.д.) установка фасада обойдется в немалую сумму.

К недостаткам вентилируемого фасада можно отнести наличие воздушного зазора, который способствует распространению огня в случае пожара.

Важность правильного монтажа

Технология имеет много преимуществ, но гарантированы они только тогда, когда монтаж осуществляется специалистами высокой квалификации. Если правила установки не будут соблюдены, то существует возможность закупорки воздушных зазоров. Это может произойти из-за выпавшего утеплителя или открепившейся мембраны. Также возможно намокание или искривление материала.

Устранение дефектов будет очень дорогостоящим. Чтобы проблем с фасадом не возникло, нужно очень тщательно выбирать строительную организацию, проводящую монтаж. Обязательное условие качества – наличие гарантийного и сервисного обслуживания, а также оптимальный подбор материала, который зависит от климатических условий и архитектурных характеристик здания.

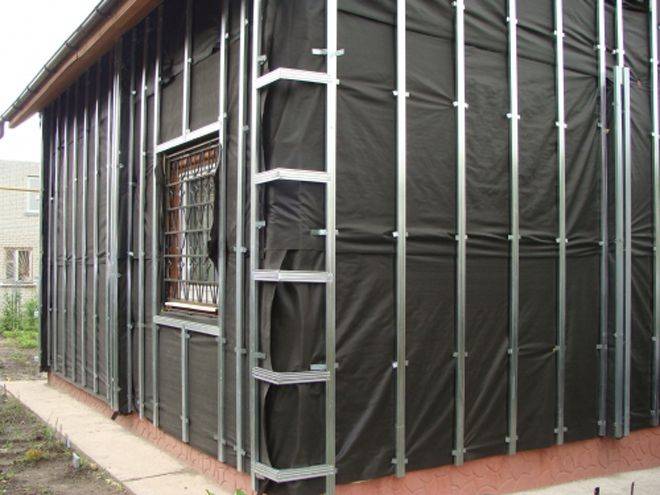

В первую очередь устанавливается каркас, который примет на себя вес облицовки. Крепить его можно на:

  • бревно,
  • доски,
  • деревянный брус,
  • камень,
  • кирпич,
  • бетон,
  • любого вида блоки.

Обрешетка выбирается исходя из веса и типа облицовки.

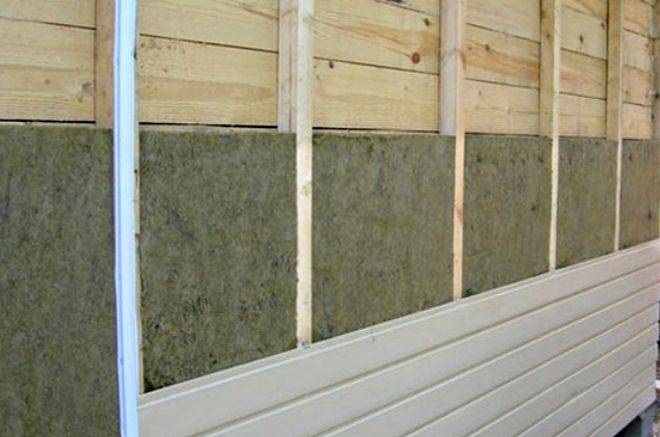

Если каркасная система деревянная, то в этом случае толщина утеплителя должна быть максимум 5 см.

Если планируется укладка более толстого слоя теплоизоляции или в качестве облицовки используются керамогранитные плиты, камень или металлокассеты, то обрешетку делают из металлических оцинкованных профилей и кронштейнов. Каркасная система из металла используется и в том случае, когда утепление не планируется, а нужно только замаскировать неровное и некрасивое основание. В этом случае кронштейны-подвесы крепятся к стене, а к ним крепятся направляющие профили. Для утепления после монтажа кронштейнов устанавливается теплоизоляция. Жесткие плиты вставляются в каркас или крепятся к стене тарельчатыми дюбелями. Монтируется теплоизоляция в один-два слоя.

Теплоизоляционным материалом может быть каменная вата или утеплитель на основе стекловолокна. Когда монтаж плит произведен, их нужно защитить, закрепив паробарьер, благодаря которому водяные пары будут выводиться наружу, а вот обратно влага проникнуть не сможет. Крепление мембраны производится либо к стене при помощи тарельчатых дюбелей, либо к каркасу. На следующем этапе направляющие профили крепятся так, чтобы образовался воздушный зазор не менее 2,5 см. Последний шаг – это монтаж на каркасную систему облицовочного материала.

В системе вентилируемого фасада воздух должен циркулировать беспрепятственно.

Устройство вентилируемого фасада Общие сведения по устройству вентилируемого фасада.

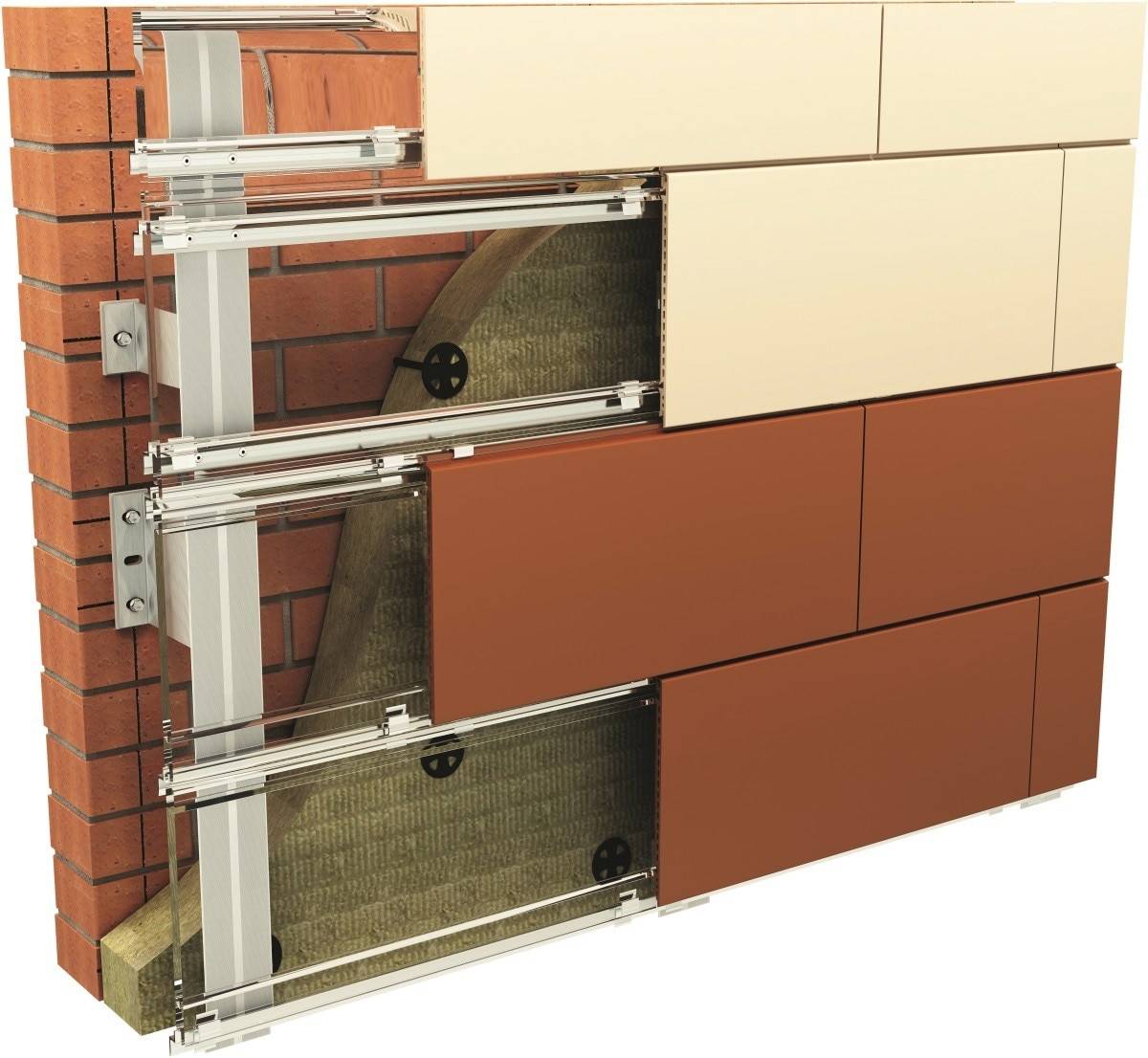

Конструкция системы с воздушным зазором

Вентилируемый фасад состоит из:

  • несущего основания;
  • подконструкции;
  • слоя звуко- и теплоизоляции;
  • парапроницаемой мембраны;
  • зазора, обеспечивающего проветривание;
  • декоративной отделки.

Каждый элемент подконструкции состоит из несущих профилей и кронштейнов, которые закрепляются между собой заклепками, а к стене анкером. Также используются разные элементы облицовки, которую крепят на салазку с иклей, кляммер и другие элементы.

Каждый элемент подконструкции создает единую каркасную систему. На нее и устанавливают материалы для облицовки здания.

С помощью подконструкции надежно крепятся облицовочные элементы, создавая вентиляционный зазор.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

  • небольшие финансовые расходы на обслуживание систем;
  • система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
  • данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;
  • использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
  • система НВФ увеличивает срок эксплуатации здания;
  • презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
  • есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

  • Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
  • Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
  • Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
  • Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
  • Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
  • Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
  • Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Из чего сделать каркас

Каркас в конструкции вентилируемого фасада является главным элементом. На него будет опираться и утеплитель, и декоративное покрытие

Потому очень важно выбрать качественные материалы для создания обрешетки. Каркас можно выполнить из:

  • Деревянных брусков.
  • Нержавеющего профиля.
  • Оцинкованного профиля.

Дерево является более дешевым материалом. Но для вентилируемого фасада используется крайне редко. Бруски должны быть тщательно высушенными и покрытыми специальными защитными пропитками, для продления срока эксплуатации

Важно чтобы все элементы были одинакового размера 20х20 мм

Профессионалы рекомендуют использовать для возведения вентилируемого фасада своими руками оцинкованный или нержавеющий профиль. Такой материал отличается легкостью, надежностью и длительностью сроком службы без специальной обработки. С помощью специальных профилей намного проще скрыть неровности стен, если таковы имеются, без оштукатуривания.

Стоимость вентфасада из керамогранита

Вариации подсистем: В качестве системы крепления подойдёт как классическая схема сборки конструкции на кляммерах видимых из нержавеющей стали, так и монтаж керамогранита на клеевой химический состав следующих вариаций сборки:

По типу каркаса:

  • Вертикальная конструкция
  • Горизонтально-вертикальная система
  • Система в плиты перекрытия (межэтажная)

По типу металла:

  • Алюминиевая (тип 1)
  • Нержавеющая (тип 2)
  • Оцинкованная с защитным покрытием (тип 3)

Стоит отметить выбор удобства системы перед непосредственной сборкой на фасаде и скорости осуществления строительно-монтажных работ, ведь от этого зависит целый процесс воссоздания нового фасада. Тут стоит выделить алюминиевый вариант подсистемы крепления, он быстро проектируется и стоит недорого.

Если речь идёт о сильноагрессивной среде, морском климате или объекте в системах транспортных тоннелей, где важна безопасность и качество стоит на первом месте, лучше применять нержавеющий тип конструкции в ущёрб скорости сборки (коррозионностойкую сталь сложнее устанавливать, дольше собирать узлы и проводить выравнивающие работы по фасаду.

Об этом говорит ценовой срез и обратная связь от нашего отдела маркетинга на протяжении трёх лет, обращались за консультацией и к другим специалистам, к примеру к блогеру Пахомову (исследования НФС на объектах)

Статистика систем: 30% алюминиевые системы, 10% нержавеющие и 15% комбинированные (оцинкованные и нержавеющие системы) то есть кронштейны применяются из нержавейки, фиксаторы панелей тоже из коррозионностойкой стали, профиль оцинкованный окрашенный.

Фиброцементные плиты

Если речь идёт о быстром закрытии строительных объемов и раскрое облицовочных панелей в процессе монтажа, поможет такой прекрасный тип облицовочных панелей как фиброцемент. Дело в том, что фиброцементные плиты обладают свойством долговечности и вполне удобно монтируются на заклёпку с широким бортиком как на вертикальные направляющие, так и на межэтажный или перекрёстный каркас.

В системах крепления применяется более широкая направляющая не менее 80 мм., и более для удобства сборки и стыковки плит, что позволяет выполнить технологическую карту монтажа и требования завода, для соблюдения правильности сборки НФС и требований по гарантии завода изготовителя. Конструкцию можно смонтировать применяя и более простые направляющие 40-50 мм., однако в таком случае прийдется проводить двухуровневую пробивку направляющих на стыке плиты, или нарушать монтаж и краевое расстояние плиты от направляющей.

Заводы изготовители фиброцемента:

  • LTM (Калужская область, г. Балабаново)
  • LATONIT (Россия, Завод Лато, Мордовия, Чамзинский район, р.п. Комсомольский.)
  • ETERNIT (Европа, Нидерланды, г. Гооре.)
  • CEMBRIT (Финляндия, Муяла, г. Лохья на расстоянии 45 км от Хельсинки.)
  • ВИКОЛОР (Россия, Завод Волна, г. Красноярск.)

Каждый завод выпускает свой вариант широкоформатной панели и отличается по фактурам и способу обработки и покраски панелей исходя из потребности рынка. Как правило поставляются гладкоокрашенные матовые и глянцевые плиты в листах или нарезке в определённый размер панелей, однако исходя из технического задания по концепции, иногда лучше заказать материал в листах и производить раскрой непосредственно на объекте.

Виды деревянных вентилируемых фасадов

Классификация фасадных систем в зависимости от типа конструкции

Деревянные вентилируемые фасады в зависимости от сложности исполнения и решаемых задач делятся на два вида:

  1. Полноценная вентилируемая система с прокладкой утеплителя, устройство которой мы описали в предыдущем разделе. Помимо защиты дома от непогоды и сохранения «дышащего» режима эксплуатации, такая конструкция существенно повышает теплоизоляционные свойства постройки. Подобного типа системы, как правило, используют при постройке домов в широтах с холодными и продолжительными зимами.Схема конструкции деревянного вентилируемого фасада
  2. Облегченная вентилируемая система. Отличие такой системы от предыдущей конструкции состоит в том, что в нее не входит утеплитель. Система предназначена лишь для контроля влажности сооружения. Облегченный вариант применим, по большей части, в южных районах, где нет необходимости в тщательном утеплении. Создается система при помощи тонкого каркаса (без выноса), прикрепляемого к фасаду, на который затем крепится блок-хауз, вагонка, сайдинг или другой материал. Простота конструкции позволяет легко смонтировать ее даже своими руками.

Виды древесины для вентилируемых фасадов

В качестве отделки деревянного вентилируемого фасада, помимо указанных выше материалов, часто используют следующие:

  • Термодерево. Практичный пиломатериал для декоративной отделки фасада, вес которого на 30-50% меньше в сравнении с необработанной древесиной.
  • Доска (вагонка или блок-хаус) из лиственницы. Отлично себя проявляет (не гниет) в условиях повышенной влажности.

Экзотические породы дерева. Чаще всего это тяжелые породы, нуждающиеся в усилении фасадного каркаса и крепежа. Привлекательность в сочетании с высокой стоимостью являются неотъемлемым атрибутом данных пород.

Мы рассмотрели, согласно каким правилам и с помощью каких материалов создаются вентилируемые фасады для деревянного дома. Надеемся, что наши рекомендации позволят вам добиться требуемого уровня защищенности и долговечности постройки, достичь необходимого уровня комфорта внутри нее.

Монтаж направляющих

Монтаж направляющих это завершающий шаг подготовки платформы для фиксации облицовочных материалов. Обрешётка крепится к кронштейнам с помощью заклёпок, вставляемых в специальные проушины на последних.

Подвижное соединение осуществляется путём стыковки через овальное отверстие на кронштейне. Расположение заклёпки должно быть строго по центру отверстия. Соединение направляющих между собой осуществляется с технологическим зазором. Такой узел гарантирует возможность температурной деформации.

Подготовленная обрешётка выравнивается с помощью лески, нивелира или лазерного уровня. От грамотного выполнения этой процедуры зависит результат работ. В случае большого отклонения плоскости стены и нехватки длины кронштейна используются специальные удлинители. Узел соединения фиксируется с помощью отверстий и осуществляется с использованием заклёпок.

Заключение

Как видим устройство вентилируемых фасадов из керамогранита – сложный технологический процесс. Но если выполнять работу поэтапно, не отступая от проектной документации и рекомендаций специалистов, то фасад вашего дома мало того, что будет иметь привлекательный и презентабельный вид, так он еще и надежно защитит всю конструкцию от влаги и конденсата.

Источники

  • https://domsdelat.ru/otdelka-vneshnyaya/montazh-fasada-iz-keramogranita-na-fasad-osobennosti-instrukciya.html
  • https://strir.ru/naruzhnaya-otdelka/ventiliruemyy-fasad-iz-keramogranita
  • https://facade.ws/keramgranit.html
  • https://TopVentilyaciya.ru/ventilyaciya/ventiliruemye-fasady-iz-keramogranita.html
  • http://www.navesfasad.ru/fasad/ventiliruemyj-fasad-iz-keramogranita.html
  • http://all-for-remont.ru/stroyka/fasad/keramogranit-ventiliruemyi
  • https://mastera-fasada.ru/ventiliruemie/otdelka-keramogranitom/ventiliruemyj-fasad-iz-keramogranita-tehnologiya-10/
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
