Обзор лучших моделей
COMMAX CDV-1020AQ
Одной из лучших моделей на сегодня считается видеодомофон от компании COMMAX. Цветная модель выполнена из алюминия и представлена в двух цветах – черном и серебристом. Обладая сенсорной панелью, сам прибор радует своей простотой и оформление. Справа находится кнопка питания, а также возможность регулировки звука. Главный экран переведен на русский язык, что достаточно сильно упрощает управление. Отличием этой модели является возможность подключения сразу четырех видеотрубок, которые могут помочь ответить на звонок или служить вместо стационарного телефона. Также вы можете подключить к ней 4 видеокамеры, что даст вам возможность видеть весь свой участок с разных ракурсов. Цена на данную модель можно посчитать слегка завышенной, но на то он и прибор нового времени.
VIZIT-M456C
Еще одним лидером на мировом рынке считает новый домофон от VIZIT, из плюсов стоит отметить:
- Он имеет независимую настройку яркости, которую можно подогнать под любое помещение или освещенность телекамеры.
- Работает сразу с двумя блоками вызова.
- Благодаря дополнительному входу имеет возможность для подключения еще одной видеокамеры.
- Может осуществлять звонки.
- Имеет возможность выбора мелодии.
- Качественный дисплей, который представлен экраном TFT LCD.
- Небольшие размеры, которые отлично впишутся в интерьер.
- Может работать с любой температурой от -15 до +40 градусов.
- Имеет четкую инструкцию к установке и эксплуатации.
Commax DPV-4BE
Данная модель имеет большую известность, благодаря не сильно высокой цене. Но отличному качеству. Так предоставляя среднюю по размеру, но черно-белую картинку, она оставляет отличную детализацию предметов. А качество звука и простота в использовании позволяет данной модели оставаться одной из самых лучших на рынке видеодомофонов. Средняя стоимость на предметы такой модели составляет около 2 500 рублей.
Установка домофона с камерой
Стандартная комплектация видеодомофона включает в себя основной блок с дисплеем, платой электроники и устройством питания и наружной вызывной панелью. Панель устанавливается на входную дверь или ворота частного домовладения. Этот элемент включает в себя кнопку вызова, миниатюрную видеокамеру, микрофон и динамик. Панель изготовляется из прочного сплава, а объектив камеры закрывает твёрдое стекло, что обеспечивает надёжность и долговечность устройства.
Вызывная панель соединяется с базовым блоком четырёх проводной линией с проводами соответствующих цветов. В различных моделях цвета могут отличаться, поэтому при самостоятельном подключении следует руководствоваться технической документацией.
В большинстве случаев цвета следующие:
- Красный – питание 12 В;
- Белый – видеосигнал с камеры;
- Желтый – аудио обмен;
- Чёрный (и/или) экранирующая оплётка – корпус.
Если основной блок предназначен для подключения двух панелей, то под крышкой задней панели монитора расположены две одинаковых контактных колодки для подключения двух жгутов проводов. Переключение между панелями осуществляется кнопкой только в режиме просмотра. Некоторые видеодомофоны допускают подключение дополнительной видеокамеры. Если объектив вызывной панели направлен прямо на посетителя, то дополнительная камера может показать достаточно большую зону перед входной дверью или часть придомовой территории. Чаще всего жильцы устанавливают видеодомофон с дополнительной камерой, чтобы иметь возможность контролировать свой собственный автомобиль, находящийся у дома.
Что представляет собой видеодомофон
Видеодомофон — это автономная система внутренней связи, используемая для управления связью между входом в здание и жителем внутри здания. Характерной особенностью систем этого типа является наличие двух каналов связи:
- Аудиосвязь — человек внутри дома может слышать голос лица, которое просит впустить его в здание. Аудиоканал может идти от основного домофона либо подключаться отдельно. Обычно используется первый вариант подключения, поскольку он прост и надежен, а хозяину дома не нужно тащить отдельный аудио кабель.
- Видеосвязь — человек может узнать, как выглядит лицо, которое делает вызов. В случае многоэтажного здания видеоканал обычно подключается в двух местах — на входе в подъезд и на входе в квартиру. Это позволяет значительно увеличить надежность системы (в темное время суток сложно разглядеть человека на входе в подъезд).
Системы-видеодомофоны могут иметь различную конструкцию и способ организации сигнала. Обычно видеоустройство подключается к уже существующему аудиодомофону, который есть на многих современных домах. Ставится домофон может как в многоэтажках, так в частых домах, что обеспечивает высокий уровень защиты. В случае установки домофона запуск человека в квартиру осуществляется по следующей схеме:
- На входе в подъезд устанавливается видеокамера (обычно она встраивается в козырек). Чтобы организовать дозвон, человек с улицы набирает номер квартиры на внешней панели обычного аудиодомофона. После этого сигнал с камеры и аудиоустройства поступает на переговорную панель внутри квартиры, а человек может видеть картинку и слышать звук с улицы.
- Если человек в квартире опознал лицо с улицы, то он впускает его внутрь подъезда. На входе в квартиру устанавливается отдельная система аудио- и видеосвязи (обычно она устанавливается вместо звонка). Чтобы получить доступ в квартиру, лицо с улицы нажимает кнопку, а человек внутри квартиры получает картинку и звук. Аудиосвязь двусторонняя, поэтому люди могут свободно переговариваться. Если человек в квартире опознал лицо с улицы, он нажимает кнопку и впускает его в квартиру.
Последовательное подключение видеодомофона к подъездному домофону
Для того чтобы подсоединиться к домофону общего пользования, нужно сменить линию передачи звука от трубки домофона на видеокабель.
В практике применяются несколько вариантов установки, в зависимости от условий. Одним из лучших способов, считается с использованием подрозетника (если он был установлен при строительстве), откуда идут кабели слабого тока.
Концы кабеля прозваниваются, зачищаются, к ним подключаются разъемы, подсоединяются к домофону, подвергаются пайке и изолируются. Кабели, ведущие от квартиры и подъезда, подсоединяются к общей плате. Один из концов поводят к панели для вызова в слаботочный щит в квартире. Другой конец выводят в стояк этажа, где осуществляется подсоединение к проводу общего многоквартирного домофона.
1 шаг. Нужно соединить все элементы системы видеодомофона c видео панелью, электромагнитного замка и контроллера:
- В части, где прикручивается панель нужно сразу просверлить две дырки, вставить дюбеля и зачистить кабели;
- Чтобы панель хорошо сидела и не качалась, отбойным молотком проделывается специальное углубление в которое утрамбовываются все ненужные провода;
- Через кабели подсоединяется панель для вызовов и устанавливается плотно на стену.
2 шаг. После можно подключать видеодомофон к вызывной панели:
- Все кабели вставляются в подрозетник. Концы не должны выпирать более чем на 10 см, чтобы все поместилось в ямку;
- Видеодомофон в комнате получает питание в автоматическом режиме, затем проводится загрузка данных аппарата, тестирование панели на все функции корректной работы;
- Вместе с домофоном в комплекте может находится карта памяти для хранения видеозаписей и фотографий. Она помещается в разъем, расположенный сбоку, после чего может использоваться.
После того как было выполнено подключение, домофон необходимо протестировать по всем функциональной работоспособностью.
Панель для вызова отображается у входа в подъезд и перед квартирой пользователя. В главном меню можно изменить музыку звонка, цветовую гамму панели, яркость, контрастность. Тут же отдельно можно просмотреть все снятые ранее видеоматериалы и фотографии.
Подключение отличается от варианта установленного видеодомофона: может быть координатным и цифровым.
В случае цифрового типа, он является более дорогим, при этом имеет большое количество имеющихся возможностей и способов применения, но и настроить его сложнее.
Как раз на практике чаще используется координатный домофон. Использует двухканальную связь с возможностью присоединения двух панелей вызова.
Какой купить видеодомофон для квартиры: критерии выбора
Выбирая видеодомофоны для квартиры с подключением к подъездному домофону, следует учитывать несколько моментов:
- тип оборудования в подъезде (цифровое или координатное);
- подробно изучить соответствие параметров выбранного оборудования с общим домофоном;
- посмотреть информацию о фирме и модели, а также отзывы потребителей;
- решить, будете ли ставить видеокамеру дополнительно;
- характеристики модели (цвет, монитор, размер, корпус и другие внешние и функциональные показатели).
Рассматривая различные варианты можно увидеть модели со спикером или трубкой. Второй вариант больше по габаритам, но и дешевле. Есть видеодомофоны для квартиры с беспроводной трубкой, скромным экраном и пультом управления.
Вариант с трубкой
Встречаются модели с возможностью подключения к ТВ по проводу. Такой вариант подходит для небольших квартир, где дверь недалеко от комнат. Почти у всех модификаций есть встроенная память, сохраняющая до 128 кадров и не зависящая от электроэнергии. При необходимости можно устанавливать дополнительные хранилища для фото. Можно купить модель с функцией записи небольших роликов с фиксацией даты и времени.
Комплектация видеодомофона
Часто встречаются видеодомофоны для квартиры с записью и датчиком движения. Они монтируются и в частных домах. Встроенный датчик реагирует на движение возле двери и делает снимки автоматически, при необходимости настраивается запись.
При этом можно выделить несколько главных аспектов, которые надо учитывать при покупке.

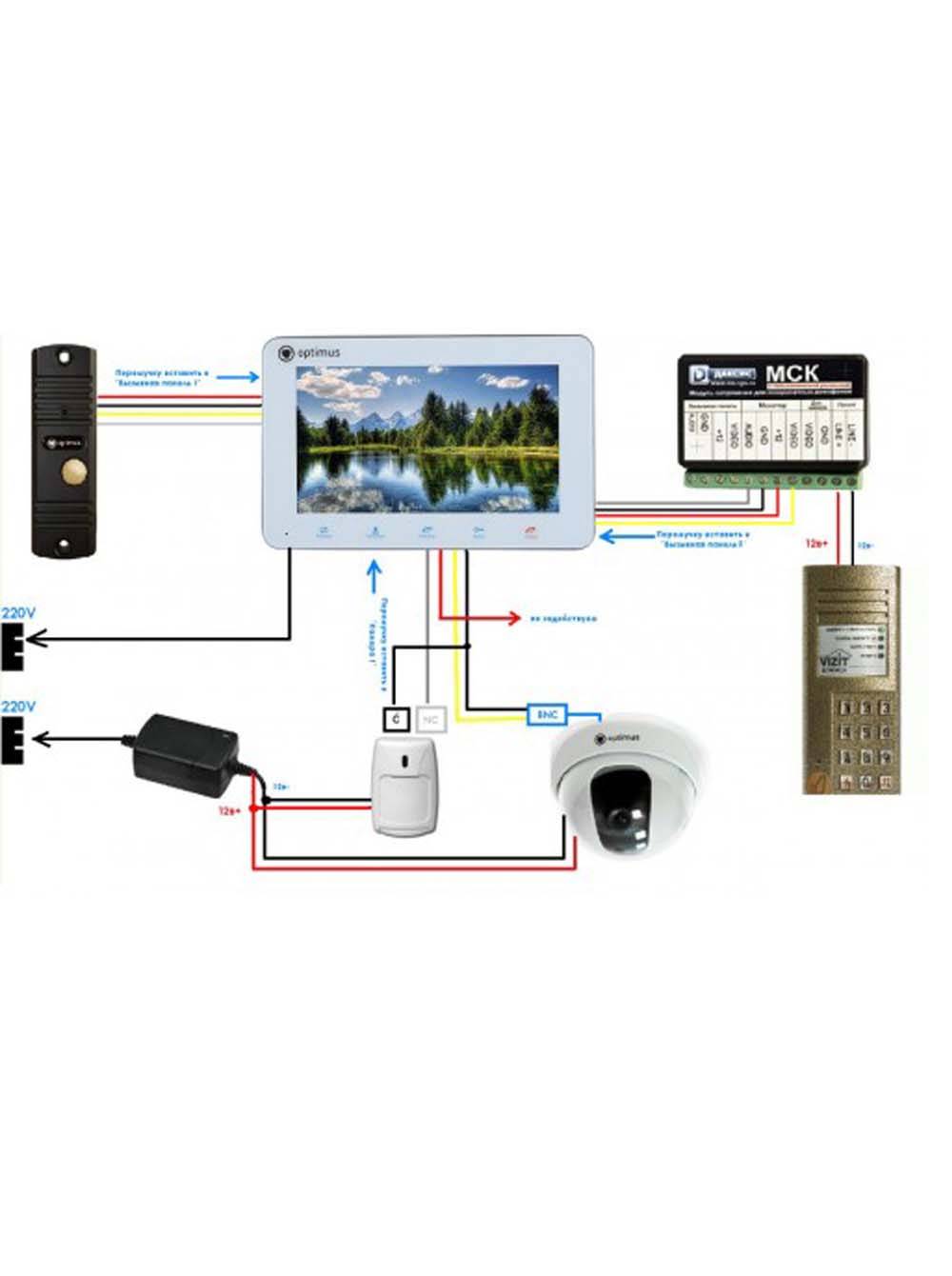

Применение адаптера
Адаптер выполняет функцию синхронизации общего подъездного домофона и видеодомофона в квартире владельца. Он обязан подходить для работы сразу к обоим домофонам. Если он будет подходить только для одного из двух устройств, не будет никакой гарантии бесперебойной работы видеодомофона.
Комплектации подбирается под определенные цели и задачи:
- Покупка двух или более камер, если важен дополнительный обзор;
- Станция режима разделения сигнала на нескольких посетителей;
- Иногда необходима установка усилителя сигнала.
Нужно иметь в виду, что у подавляющего числа моделей установлена гальваническая развязка или демпферы для исключения помех. В таком случае звуковая связь более стабильна, прерывание сигнала практически исключено.
Правильно выбранный адаптер, совмещенный с моделью домофона, моментально отправляет сигнал, производя идентификацию посетителя. В ином случае, устройство может оказаться полностью бесполезной покупкой. Видеокамера будет работать через раз, а качество звука превратиться в набор помех и шумов.
Выбирается он по следующим принципам:
- Присутствие развязки. Функции цепей обязаны полностью отвечать нужным параметрам.
- Вид модуля: МСЦ или МСК. Соединение имеет отдельные признаки.
Как правило, чаще применяется установка снаружи. Осуществляется в слаботочном щитке.
Производители устройств для подключения домофонов
Компания «Commax»
Компания «Commax» — это один из ведущих производителей устройств для домофонных систем. Она предлагает широкий ассортимент продукции, включая подъездные и квартирные домофоны, видеодомофоны, а также различные аксессуары и комплектующие.
Устройства «Commax» отличаются высоким качеством и надежностью, а также инновационными технологиями, обеспечивающими комфорт и безопасность для жильцов домов.
Компания «X-3»
Компания «X-3» — это другой успешный производитель устройств для домофонных систем. Ее продукция также включает широкий ассортимент подъездных и квартирных домофонов, видеодомофонов и других аксессуаров.
Основным преимуществом устройств «X-3» является их простота и удобство в установке и эксплуатации. Оборудование этой компании удобно использовать даже для непрофессионалов.
Компания «BPT»
Компания «BPT» — это итальянский производитель домофонных систем, известный не только своими качественными и надежными устройствами, но и современным дизайном и элегантным стилем.
«BPT» позиционирует свою продукцию как ультрасовременную технологию, которая может быть индивидуализирована для каждого дома и жильца. Компания предлагает не только фиксированные устройства, но и мобильные приложения, которые обеспечивают контроль доступа даже издалека.
Компания «Метаком»
Компания «Метаком» — российский производитель домофонных систем, который предлагает широкий спектр устройств для подъездов и квартир, включая видеодомофоны, аудиодомофоны, многоквартирные системы и другие.
Главным преимуществом «Метаком» является возможность индивидуализации устройств под конкретные потребности клиента, а также высокая надежность и готовность к эксплуатации в любых условиях.
Поэтапное подключение
Монтаж домофона любого типа и сопровождающего оборудования начинается с определения точек подключения отдельных узлов и элементов аппаратуры.
- Рассчитывается длина кабеля, прибавляются допуски для удобного подключения.
- В стенах штробятся или прорезаются канавы для укладки сигнального и силового кабеля.
- Рекомендуется укладка в гофрированную трубу, если позволяет толщина стены. При прокладке через металлические конструкции используют пластмассовые трубки или шланги. Разрешено укладывать провод в пластиковый кабель-канал.
Далее устанавливает комплект связного оборудования. Сначала в дверь врезают электромеханический замок. В зависимости от материала (металл или дерево) используются столярные инструменты или сварка.
Следующий шаг – монтаж источников питания. Для квартиры готовый отдельный блок подключается к ближайшей электрической розетке. Для этого к наружным видеокамерам и панели вызова монтируется отдельный трансформатор, который устанавливают в распределительном электрощите подъезда. В своем доме он монтируется в защищенном от влаги месте, лучше – в отдельный короб с дверцей.
Если узлы комплекта связи требуют накладного монтажа, то их крепят шурупами, саморезами или дюбелями. При необходимости сначала сверлят отверстия под метизы. Соединение всех приборов в рабочую схему происходит на последнем этапе монтажа.
Монтаж и подключение связной аппаратуры
Для соединения всего оборудования в одну сеть коммутируют каждый домофонный элемент видео- и аудиосистемы, подсоединяют провода, закрепляют корпуса устройств на подготовленных и размеченных под метизы участках помещения. Затем проводится финишная отделка – замазываются штробы, поверхности стен отделываются декоративными материалами.
Аппаратура, установленная в ниши или в заранее выдолбленные или вырезанные углубления, прочно крепится, неровности замазываются раствором, устройства закрываются декоративными накладками или заделываются другим подходящим способом.
Последний шаг – пуско-наладочные работы. Вся аппаратура включается, проверяется правильность коммутирования набора номера, громкость и качество аудио- и видеосвязи.
Какой домофон выбрать
На российском рынке существует множество фирм, изготавливающих устройство для домофонов. Высокие технологии производства позволяют с каждым годом выпускать усовершенствованные модели. Каким будет домофон в доме – решать самим собственникам.
Выбирая домофон, стоит обратить внимание на систему коммутации. По этому параметру выделяют координатные и цифровые домофоны
Их различие состоит в проводе, благодаря которому идет подключение к квартирам.
При установке цифрового домофона, прокладывается одна линия для связи коммутатора со всеми квартирами. Координатная система устроена так, что к каждой квартире будет проложен отдельный провод, соединяющий её с коммутатором.
Сегодня цифровые домофоны считаются более надежными в работе. Но их цена превышает цену координатных в три раза.
Еще одной из характеристик, на которую стоит обратить внимание, является тип связи. Существуют аудио и видеодомофоны
Их разница в наличии дисплея, на котором можно рассмотреть, кто звонит. Видеодомофон обеспечивает высокую безопасность, благодаря ему никто из посторонних не сможет проникнуть внутрь подъезда. Но стоимость таких устройств высока. Владельцы квартир по большей части предпочтение отдают аудиодомофонам.
Кто платит за обслуживание домофона
С момента установки домофон приобретает статус общедомового имущества и принадлежит всем собственникам квартир в доме. Согласно действующему законодательству за содержание и обслуживание имущества платят сами жильцы. После появления домофона в подъезде в вашем почтовом ящике появится и новая квитанция.
Обязанность по выплате сумм за содержание этого устройства закрепляется и за теми собственниками, которые не устанавливали трубки в своих квартирах.
Раньше люди не думали, о том, что кто-то может зайти в их подъезд и причинить ущерб имуществу, которое в нем находится. В советское время и вовсе стояли деревянные входные двери, а на лестничных площадках цвели цветочки в горшочках.
Возможно, причиной вандализма подъездах стали лихие 90, когда нравственность народа желали лучшего. Вот тогда и стали придумывать и устанавливать различные средства защиты от недоброжелателей. Сперва это были кодовые замки, устанавливаемые ЖКХ, после их сменили домофоны. Посмотрим, что еще изобретут для защиты общедомового имущества.
Подключение видеодомофона
Подключение видеодомофона (аналог)
Аналоговые домофоны по своему функционалу практически ни в чем не уступают IP домофонам. Конечно это разные системы и строятся они по разному. У каждого производителя домофонов используются свои схемы подключения. Одна из самых распространенных схем подключения домофона к вызывной панели — это четырехпроводная схема.
У всех домофонов, которые используют 4-х проводную схему подключение одинаковое. На мониторе есть несколько (или одна) колодка для подключения устройств. Все зависит от возможности и функционала. Сегодня практически у всех аналоговых домофонов есть возможность подключить дополнительно камеры — для этого используются соответствующие разъемы, также возможность подключить две вызывные панели и функция интеркома. Интерком- это когда можно с одного монитора позвонить на другой. Использовать мониторы, как переговорное устройство.

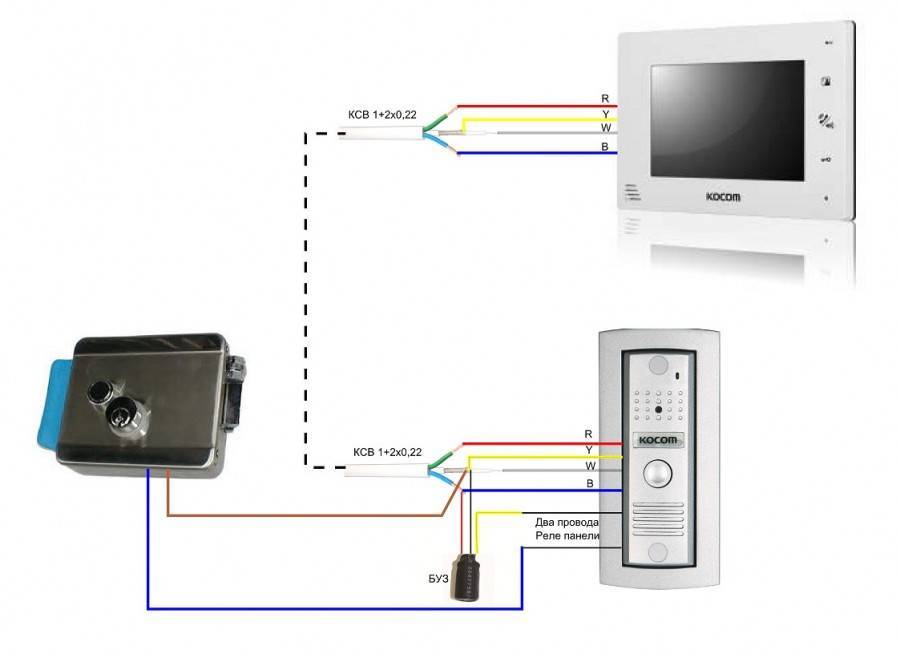

Подключение вызывной панели к домофону
На мониторе
- 12в (ПЛЮС) POWER — выход 12в с монитора
- 12в (МИНУС) GND — выход 12в с монитора
- Видео VIDEO — видео с камеры вызывной панели
- Аудио — звук с вызывной панели
- Замок KEY — этот кабель используется для подключения замка (электромагнитного или электромеханического). На этот кабель постоянно подается питание 12в (ПЛЮС). А при нажатии на кнопку ОТКРЫТЬ, питание пропадает. Что позволяет открыть замок. Обычно этот кабель не используется. Для подключения замка используют контроллер и более сложную схему. Например контроллер Z5.
На вызывной панели
- 12в (ПЛЮС) — питание с монитора
- Земля — питание с монитора
- Видео — выход видео с камеры
- Аудио — аудио канал
- Замок 1 — используется для подключения кнопки выход
- Замок 2 — используется для подключения кнопки выход
Замок 1 и Замок 2 на вызывной панели — это контакты реле панели. При замыкании контактов Замок1 Замок 2 — питание с замка пропадает на пару секунд. Замок при этом отрывается.
Какой кабель закладывать под домофон?
Под домофон лучше всего закладывать несколько кабелей. Например ШВВП — под питание. UTP 5E на случай установки IP домофона и видео кабель, например RG 59 или SAT 703 — ТВ кабель. Если для установке домофона в квартире, то еще необходимо пробросить витую пару к щиту на лестнице. Для связи с подъездной системой домофонии. Если в подъезде используется система типа VIZIT или ELTIS, а у вас домофон Тантос, необходимо установить согласование БЛОК СОПРЯЖЕНИЯ (например ДАКСИС МСЦ). Для подключение к домофонной подъездной линии используются клеммы LINE+ и LINE-
Что собой представляет видеодомофон, зачем он нужен?
Видеодомофон является системой, предназначенной для оповещения о посетителях. При правильно выполненном монтаже, находясь в квартире, можно будет получить изображение того, кто пытается войти в подъезд. Такие электронные устройства обладают широкими функциональными возможностями. Они:
- открывают входную дверь подъезда из квартиры;
- оповещают о посетителях посредством звукового сигнала;
- позволяют общаться с посетителями на расстоянии;
- используются для скрытого наблюдения за людьми находящимися около двери квартиры/подъезда;
- производят видеофиксацию посторонних лиц. Обычный подъездный домофон с такой задачей не справиться.
В состав видеодомофона входит два блока: внешний, располагающийся за пределами дома, и внутренний, устанавливаемый внутри квартиры.
Видеодомофон позволит проконтролировать ситуацию около дома
Всё, что когда-то было аналоговым, может стать цифровым
В своих предыдущих статьях мы уже сравнивали аналоговые и цифровые технологии. В частности, рассмотрели IP-телефонию, IP-телевидение и IP-видеонаблюдение, и надо сказать, это не последние “IP-представители” современных устройств. Таким образом, открывать домофон с телефона уже не представляется чем-то невозможным.

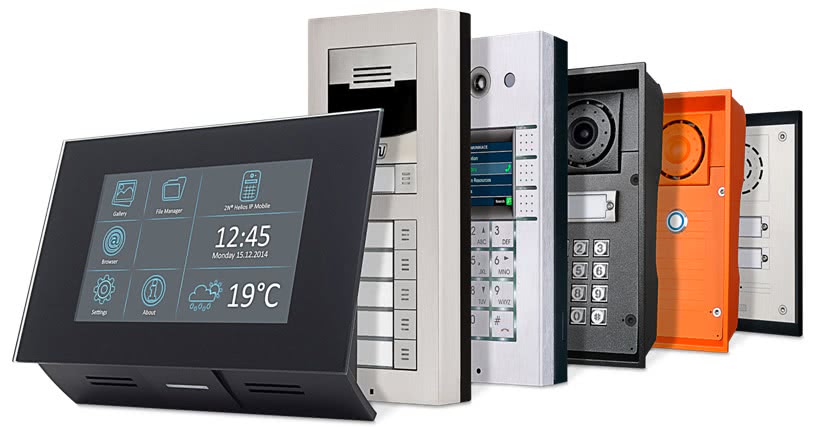

IP-домофоны — удобная система доступа как для частных, так и для многоквартирных домов. От обычных домофонов они отличаются, прежде всего, интеграцией с домашней сетью. Подключение к маршрутизатору происходит через стандартную витую пару или через Wi-Fi, если устройство поддерживает беспроводную связь, а сообщение между составными частями IP-домофона происходит по SIP протоколу. Такая схема очень напоминает подключение цифрового видеонаблюдения и телефонии, а с некоторыми дополнительными опциями, домофон может работать в качестве сигнализации и системы безопасности, что уже больше похоже на СКУД, чем просто на прибор, открывающий входную дверь.
- Удалённый доступ. Подключение домофона к телефону, планшету, компьютеру и другим устройствам.
- Переадресация аудио- и видеосвязи на устройства домашней сети.
- Оснащение датчиком движения.
- Сохранение видеозаписей на внешнем накопителе или другом устройстве.
- Интеграция с различными сетевыми системами: умный дом, сигнализация, домашняя автоматика и тд.
Видеодомофон для квартиры с подключением к подъездному домофону: основные функции
Основной функцией любого видеодомофона, устанавливаемого в квартире, является получение изображение, происходящего снаружи. Сама картинка может быть цветной либо черно-белой. Она выводится на монитор, размер которого составляет 3,5÷10 дюймов.
Отдельные модели имеют более широкие функциональные возможности, позволяя получать изображения сразу с нескольких камер. Чаще всего дополнительные устройства монтируются около лифта, на парковке, в разных точках лестничной площадки. Количество подключаемых устройств различно: от двух до четырех. Дизайн видеодомофона может существенно отличаться, что позволяет подобрать модель, способную гармонично вписаться в интерьер.
К дополнительным функциям стоит отнести возможность использования микро SD и наличие датчиков движения. Карты памяти способны сохранить минимум 128 кадров, о получении которых случайно подошедшие к входной двери люди могут даже не догадываться. При необходимости может производиться не только запись фото, но и видео. Периодичности записи определяется в индивидуальном порядке. Современные модели допускает отправку записанных роликов на телефон либо почтовый ящик.При наличии датчиков движения запись начинается после получения соответствующего сигнала.
Современные модели видеодомофонов для квартир обладают широким функционалом
