Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно
Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подсоединяем к зажиму со стрелкой “внутрь” или буквой “N”. Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.
Еще один актуальный вопрос: “Как подключить выключатель от розетки”? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).
Можно ли устанавливать розетки шлейфом?
Процесс монтажа одиночной розетки – дело не самое сложное. Куда сложнее – понять, что и как подключено в электросеть.
В качестве схемы подключения розеток и других приборов на сегодня используются 2 варианта:
Второй способ более привычный для мастеров: каждая линия подводится к коробке.
При первом все розетки подключаются к магистральной линии электропередачи.
«Шлейф» содержит для большинства много вопросов, главный из которых: а вообще так можно делать и безопасно ли это?
Ответ однозначен: подключать розетки шлейфом допускается электротехнической документацией. Не без нюансов, но где их нет?
В чем выгода и упущения каждого способа?
У радиального способа главные плюсы – высокая электробезопасность и приличная надежность. К этому можно прибавить установку единичных точек потребления с высокой мощностью.
Что касается минусов – более высокая материалоемкость: нужно больше кабеля и работ для его монтажа. Канавки – проштробить, провода – собрать в электрическую цепь и разместить в канавках, узкие места – доработать по месту, все линии – подключить воедино, готовую коммуникацию – заделать раствором.
Шлейфовый способ отличается полной зеркальностью. Прокладывание коммуникации здесь является гораздо более дешевым и простым, но падает безотказность всей системы. Потребность в объеме проводов заметно снижается, главная трасса пролегает одна.
Появляется необходимость в хотя бы грубом расчете общей мощности. Ввиду возможной ситуации, когда все потребители задействованы, кабель должен безопасно выдерживать требуемую нагрузку, а все соединения – оставаться работоспособными. Это приводит к увеличенному рабочему сечению кабеля.
Общая нагрузка такой магистрали должна коррелироваться с допускаемой нагрузкой на розетку. Это приводит к ограничению уровня потребления: «шлейф» предназначается для бытовых приборов. Такими являются зарядные устройства телефонов и других низковольтных механизмов, телевизор, пылесос или домашний компьютер.
Очень важный момент – в вопросе безопасности. В ПУЭ прописано следующее: соединение незащищенных полностью частей системы следует производить методом ответвления, без применения последовательной сборки.
В это же время крепление в розетке устроено таким образом, что каждый контакт способен вместить сразу 2 и более проводов.
Напрашивается идея: подводится питание от магистрали одним проводом, а второй отсюда запитывает следующую розетку.
Для нуля и фазы способ работает. О появлении разрыва немедленно просигнализируют отключившиеся электрические приборы. А заземление? При разрыве в заземлении «симптомы» не видны.
Так, когда на первый же в линии розетке соединение заземление слабое, последующие точки внезапно оказываются без безопасного заземления. Идея не виртуальна: любая розетка имеет свойство разбалтываться.
Далее: если на каком-либо электроприборе образуется напряжение, выходящее на корпус, остальные электроприборы в рассматриваемой линии автоматически «запитаются» этим напряжением.
Одно случайное прикосновение кожей к любому из этих приборов – разряд произойдет не в безопасную «землю», а на подвернувшегося человека. Что дальше – понятно.
Следовательно, розетку необходимо соединять с электрической линией способом ответвления. Именно так будет защищена целостность и сохранность заземляющей цепи. Соединения рекомендуются неразборным способом – сваркой, пайкой или прессовкой (например, в специальной гильзе). Сборка на метизы не рекомендуется – слишком большой риск генерации теплоты при недостаточном зажимании.
Провода монтируются в розетку, она – в подрозетник
С учетом увеличенного объема креплений важно изначально подобрать подходящую коробку и подготовить соответствующее отверстие. В итоге места должно хватить для коробки и проводов от полученных соединений. После того, как коробка вставляется, ее фасадная сторона не должна выпирать из стены
После того, как коробка вставляется, ее фасадная сторона не должна выпирать из стены.
Именно в таком исполнении шлейфовый монтаж розетки является безопасным, простым и понятным.
Такое небольшое осложнение технологии производится для обеспечения электробезопасности: электросистему можно будет спокойно оставить под нагрузкой и не думать об искрении, пожаре или пробое заземления.
Способы подключения
В настоящее время существуют две основных схемы обустройства электрической проводки в квартире:

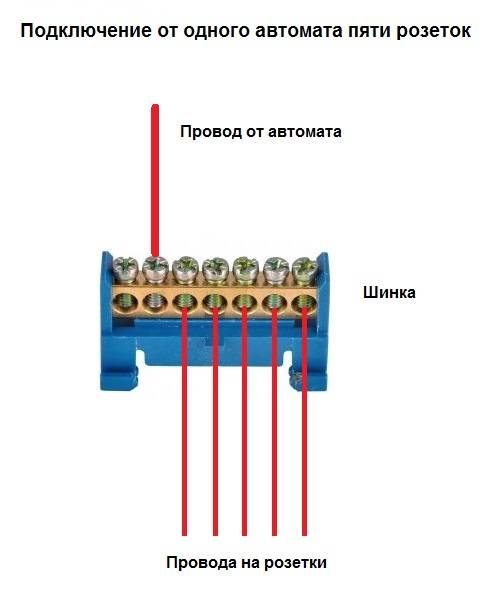

Радиальное подключение (иногда называемое подключением «звездой», которое не следует путать со схемой, используемых в трехфазных цепях). Такое техническое решение повсеместно применяется в квартирах и частных домах. Основными его достоинствами являются простота и надежность. Главный недостаток – большой расход дорогостоящего кабеля.

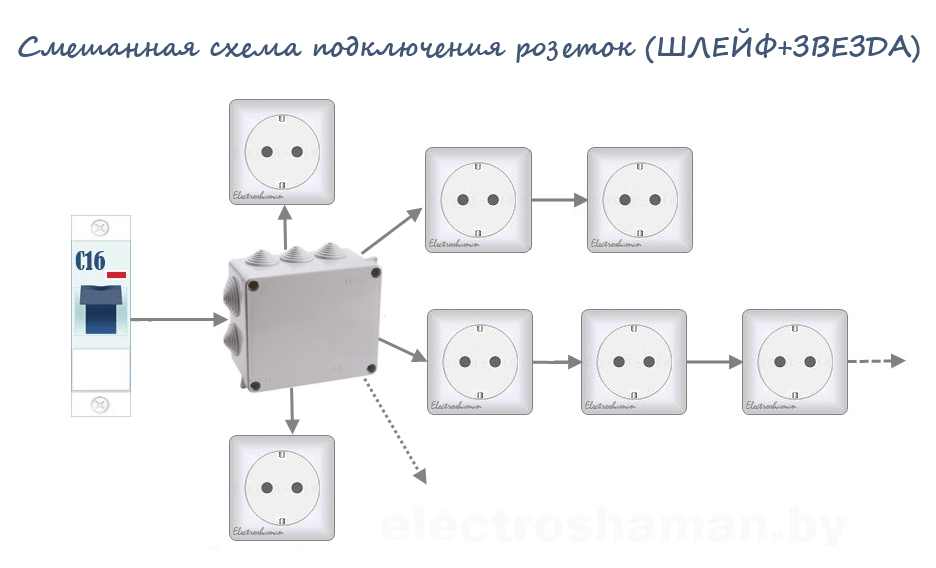

Кольцевая схема. В нашей стране практически не используется, однако она широко распространена в некоторых регионах западной Европы. Смысл такого подключения состоит в том, что электрическая цепь, питающая нагрузку, замыкается в кольцо. Этим достигается возможность питания потребителей одновременно с двух сторон. Кольцевая схема значительно повышает экономичность электропроводки в сравнении с традиционным радиальным подключением и в то же время является более надежной по отношению к магистральной.

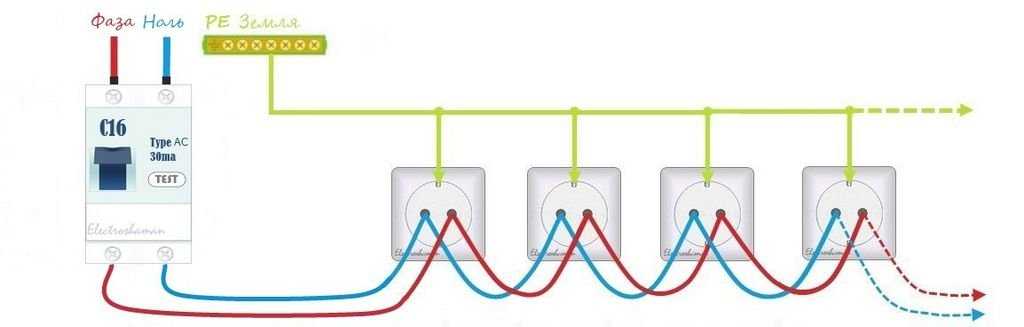

Разводка электропроводки шлейфом
Пожалуй, шлейф это самая распространенная разводка электропроводки в квартире. Суть ее в следующем.
Вся электропроводка квартиры разделяется на групповые цепи или просто группы розеток или группы освещения. Лучше не объединять розетки и освещение в одни группы. Разделение на группы производится по местоположению розеток в квартире (для удобного монтажа) и/или по суммарной мощности группы. В квартире лучше сделать, чтобы суммарная мощность каждой группы не превышала 4,5 киловатта. Это позволит для проводки группы взять кабель 3x 2.5 мм2 и защитить ее автоматом защиты в 16 Ампер. Для мощных бытовых приборов (плита, бойлер) сечение кабеля и номинал автомата защиты увеличивается в соответствии с потребляемой мощностью.
Итак, от автомата защиты группы потребителей (розеток или светильников), электрический кабель прокладывается до первой розетки группы, от первой розетки ко второй от второй к третьей и т.д. Это и есть шлейф.
Какие меры безопасности необходимо соблюдать при подключении розеток шлейфом
Подключение розеток шлейфом — это распространенная практика в электромонтажных работах. Она позволяет сэкономить время и использовать меньше кабеля при проведении электрической проводки в зданиях и сооружениях.
Однако при таком подключении очень важно соблюдать определенные меры безопасности, чтобы предотвратить возможные риски и неполадки в электрической системе. 1
Правильный выбор провода:
1. Правильный выбор провода:
При подключении розеток шлейфом следует использовать провод с соответствующим сечением. Допустимые значения сечения провода определяются Правилами устройства электроустановок (ПУЭ). Использование недостаточного сечения провода может привести к перегреву и возгоранию, а избыточное сечение может усложнить монтаж и увеличить затраты.
2. Качественное соединение провода:
Соединение провода розетки с основным напряжением должно быть прочным и надежным. Для этого рекомендуется использовать надежные способы соединения, такие как подпружиненные зажимы или пайку. Не рекомендуется использовать простой сжим провода винтами или зажимы низкого качества, так как это может привести к плохому контакту и перегреву.
3. Использование идентичных контактов:
Важно использовать одинаковые контакты для всех розеток в шлейфе. Имеющиеся на рынке розетки могут иметь разные размеры контактов, и использование разных контактов в одном шлейфе может привести к неправильному соединению и перегреву
4. Расчет нагрузки:
Перед подключением розеток шлейфом необходимо тщательно рассчитать нагрузку на каждую розетку. Подключение слишком большого количества электроприборов может привести к перегрузке системы и перегреву проводов. В ПУЭ приведены таблицы, в которых указаны допустимые значения нагрузки для различных типов проводов, розеток и автоматических выключателей.
5. Разработка плана шлейфа:
Перед началом монтажа розеток шлейфом необходимо разработать подробный план для определения расположения и последовательности подключения розеток. План должен включать информацию о расстоянии между розетками, оборудовании, используемом в шлейфе, и обратную связь с электрощитом.
Соблюдение этих мер безопасности поможет предотвратить различные риски при подключении розеток шлейфом и обеспечит надежную работу электрической системы. Если вам необходима помощь или консультация, всегда лучше обратиться к профессионалам в области электромонтажа.
Основные требования к расположению розеток в помещении
При проектировании и установке электрических розеток в помещении необходимо соблюдать определенные требования, чтобы обеспечить безопасность использования электроприборов и удобство их подключения.
Ниже приведены основные требования к расположению розеток в помещении:
- Расстояние от пола снизу до нижней границы установленной розетки должно быть не менее 30 см, а от потолка сверху до верхней границы — не менее 200 см.
- Расстояние между установленными розетками должно быть не более 1,5 метра, чтобы обеспечить удобство подключения электроприборов.
- Розетки должны быть установлены на стене или внутри специальных электрических коробок. Поверхность, на которой устанавливаются розетки, должна быть гладкой и не подверженной коррозии.
- Розетки не должны быть установлены в местах с повышенной влажностью, например, непосредственно над раковиной, в душевой кабине или вблизи умывальника в ванной комнате. В таких местах необходимо устанавливать специальные влагозащищенные розетки.
- Не допускается установка розеток вблизи источников тепла, таких как газовая плита, электрическая плита, радиаторы отопления и прочее. Это может привести к перегреву розеток и повреждению электропроводки.
- Розетки должны иметь заземляющий контакт и быть соответствующим образом заземлены. Это необходимо для обеспечения безопасности при работе с электроприборами.
- Расстояние от стены до установки розетки должно быть не менее 1 см для обеспечения удаленности проводки от горючих материалов и предотвращения возгорания.
При выполнении этих требований можно создать безопасную и удобную систему электроснабжения в помещении, которая соответствует предписаниям Правил устройства электроустановок (ПУЭ).

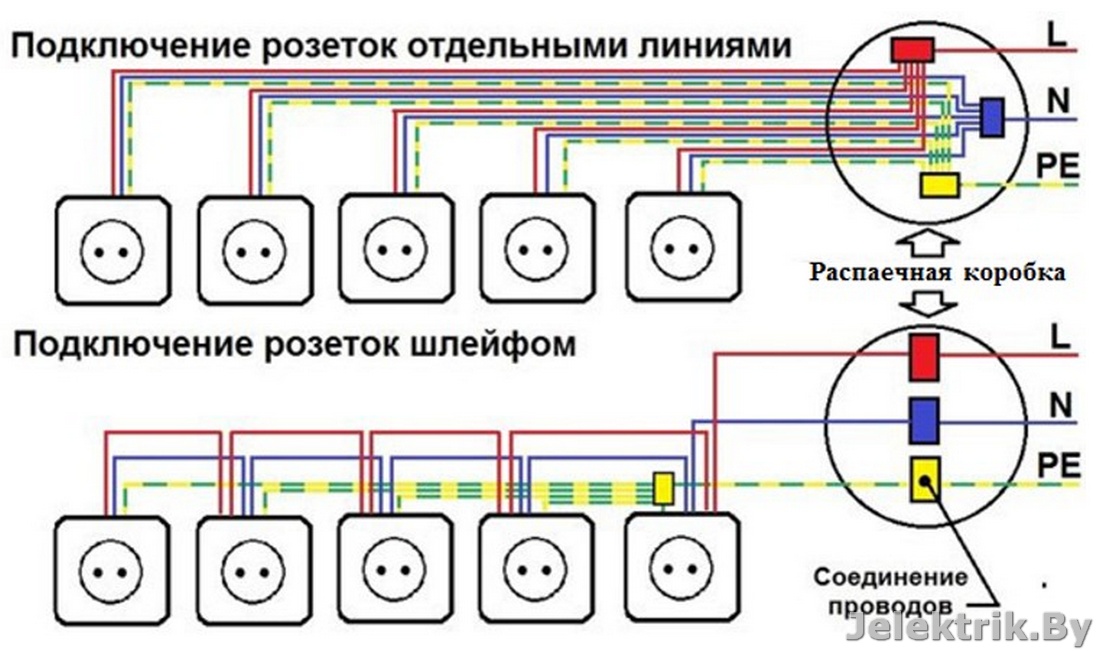

Схема подключения розеток шлейфом
После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.
Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.
При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» — коричневого цвета, «нуля» — синего цвета и «земли» — желто-зеленая расцветка.
В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.
Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.
Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.
Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.
Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.
Важное замечание! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением. Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление
Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки
Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.
Данная схема соединения штепсельных розеток шлейфом, не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).
В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно
Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.
Соблюдение техники безопасности при монтаже розеток
Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток
Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:
- обесточить помещение, в котором проводятся работы;
- проверить участок перед началом специальным прибором (можно включить устройство в сеть);
- использовать резиновые перчатки, технику с прорезиненными ручками;
- при «наращивании» длины недостаточно скрутить провода, требуется спайка;
- не допускается контакт с соединенными оголенными кабелями;
- излишки не должны «торчать» — укорачивают, закладывают в стену;
- проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

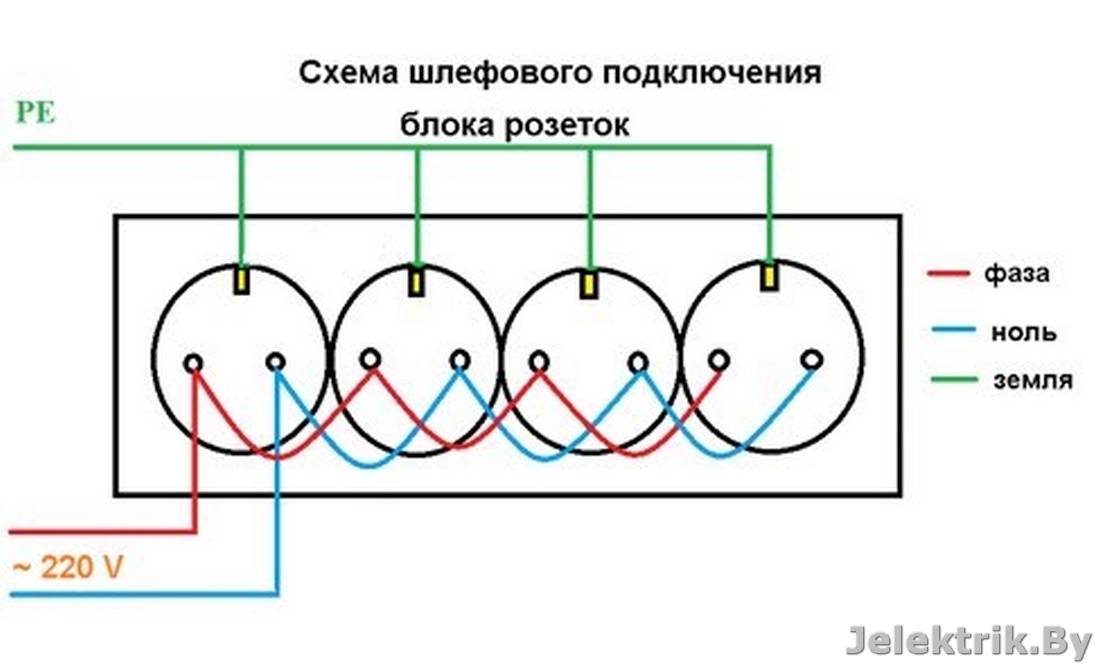

Параллельное соединение розеток в модульном блоке
Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.
Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.
Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.
Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток.
На самом деле все довольно просто. Допустим, что правый контакт розетки – ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.
В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины
При подключении нужно обращать внимание и на цвет изоляции проводов
К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».
После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.
Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.
В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.
Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.
Соединение розеток шлейфом
Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.
В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.
Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.
При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.
Похожие материалы на сайте:
- Схема подключения двойного выключателя
- Проходной выключатель схема подключения
Подключение розеток шлейфом
Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:
категорически нельзя
можно в отдельных случаях
можно всегда, если позволяет конструкция розетки
У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.
Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.
Однако есть пункт правил ПУЭ п.1.7.144, который гласит:
То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.
Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.
Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.
Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.
Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.
Заводите жилку в гильзу и обжимаете пресс клещами.
Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.
Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.
Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.
Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.
Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.
Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.
То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.
Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.
Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.
А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.
Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.
Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.
Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).
Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.
Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.
Какое из этих мнений верно и как монтировать вам?
Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.
Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.
В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.
