Способы и тонкости монтажа полотенцесушителей
От того, насколько правильно произведен монтаж змеевика, зависит его функциональность и длительность службы. Крепление полотенцесушителей к стене, если устройство электрического типа, выполняется двумя способами:
- скрытый – провода прячутся в стене, под отделочными материалами;
- открытый – прибор включается в розетку.
Нюансы, которые следует учитывать при установке:
- Змеевик – компенсирующая петля, которую не рекомендуется подключать к общей системе отопления, водоснабжения, чтобы не нарушить корректность их работы.
- Отопление включают только в холодное время года, поэтому подключать полотенцесушитель рекомендуется к системе горячего водоснабжения, что обеспечит круглогодичную работу прибора.
- Элементы из разных металлов не стоит использовать в одной конструкции, это приведет к коррозии. Тефлоновые прокладки, установленные в местах соприкосновения деталей, разграничат их, помогут избежать неприятных последствий.
- Для квартир рекомендуется приобретать изделия отечественных производителей, сделанные в соответствии с ГОСТом, которые наверняка подойдут к патрубкам.
Демонтировать полотенцесушитель советского образца придется с частью стояка.
Водяные конструкции имеют несколько способов подключения:
- диагональное;
- верхнее, нижнее;
- боковое.
Разъемные и телескопические кронштейны
Для установки полотенцесушителей это самые подходящие крепежные элементы, отвечающие требованиям ГОСТа. Кронштейн простой, кронштейн телескопический неразъемный и многие другие можно приобрести в строительных магазинах. Внешний вид изделия – кольцо на ножке, которые можно разделить. Первая часть конструкции накручивается на выход змеевика – дальнейшие действия с этим элементом не требуются.
Ножка посредством анкеров, шурупов, саморезов закрепляется на стене. Затем требуется только соединить обе части. Кронштейны делают из латуни, а для улучшения характеристик, защиты от внешних факторов, повышения привлекательности их никелируют и хромируют.
Телескопические кронштейны не только фиксируют полотенцесушитель на стене, но и позволяют регулировать зазор между ними. Хороший вариант для упрощения монтажа приборов – разъемный телескопический крепеж.
Неразъемные опоры
Эти крепежные элементы, как и их разъемные аналоги, состоят из кольца и ножки. Отличие состоит в том, что обе части спаяны между собой, что доставляет неудобство при монтировании увесистых конструкций. Применяют неразъемные опоры редко.
Типы фитингов
Фитинги – опорные элементы, сделанные из стали, хромированной латуни. Это часть трубопроводной системы, которая монтируется на входы и выходы горячей воды. Выбирают их по конфигурации устанавливаемого прибора, месту его установки, требованиям стандартов относительно расположения предметов.
По конструкции фитинги бывают:
- Отводы используют для изменения направления выходов горячего, холодного водоснабжения.
- Крестовины крепятся к главным трубам, давая два дополнительных отвода для крепления приборов.
- Тройники устанавливаются на главную трубу, создавая дополнительный выход на ней. Их используют при установке змеевика, если ранее его не было.
- Углы позволяют повернуть выходное, входное отверстие на 90 градусов.
- Коллекторы создают дополнительное ответвление.
- Муфты используют для соединения двух труб с одинаковыми диаметрами.
- Колпаки герметично закрывают трубы.
- Штуцера предназначены для скрепления гибких шлангов.
- Заглушки используют для закупоривания ненужных выводов.
- Отражатели защищают соединения от влаги, выполняют декоративную роль.
- Пробки закрывают неиспользуемые отводы.
- Переходники предназначены для соединения двух труб с разными диаметрами.
- Эксцентрики компенсируют недостающую длину трубопровода.
- «Американка» – разъемное соединение в виде накидной гайки.
Процесс установки водяного устройства
Первым делом его необходимо правильно собрать
Далее важно соблюдать основные правила установки полотенцесушителя. На подводке устанавливают отсекающие краны с разъёмными соединениями. В дальнейшем они обеспечат беспрепятственную замену старой модели на более современную
Собранную конструкцию можно зафиксировать в любом месте ванной комнаты. Главное в этом деле обеспечить к ней подводку водонапорных труб. Порядок подключения включает в себя: Установку байпаса с применением труб и специальных тройников. Здесь понадобится дополнительно три вентиля. Два из них устанавливают в верхней и нижней части полотенцесушителя и один на самом трубопроводе для прекращения подачи воды. С помощью специальных кронштейнов осуществляют фиксацию конструкции на стене. Далее производят соединение вентилей и байпаса при помощи специальных втулок
В дальнейшем они обеспечат беспрепятственную замену старой модели на более современную. Собранную конструкцию можно зафиксировать в любом месте ванной комнаты. Главное в этом деле обеспечить к ней подводку водонапорных труб. Порядок подключения включает в себя: Установку байпаса с применением труб и специальных тройников. Здесь понадобится дополнительно три вентиля. Два из них устанавливают в верхней и нижней части полотенцесушителя и один на самом трубопроводе для прекращения подачи воды. С помощью специальных кронштейнов осуществляют фиксацию конструкции на стене. Далее производят соединение вентилей и байпаса при помощи специальных втулок.
Завершающим этапом будет наполнение устройства водой из центральной системы водоснабжения. Для этого открывают все три крана.
Как подключить полотенцесушитель на электричестве
Электрический полотенцесушитель — бытовое нагревательное устройство, не требующее специальной врезки в водопровод. Установка такого оборудования намного проще, однако нужно обязательно обеспечить полноценную изоляцию электричества, поскольку в ванной комнате утечка тока способна нести большую угрозу для человеческой жизни. Следует сделать заземление, а также подключить УЗО для надежной защиты от любых перепадов напряжения.
Как правило, розетка выносится за пределы ванной, но устройство без термостата вполне может подключаться в розетку в ванной. При потребности его можно в любой момент вынимать из розетки, дабы сократить потребление электричества. Розетка должна быть с крышкой для изоляции и специальным влагозащитным корпусом , а все провода спрятаны в штробу.
После прочтения данного материала установка полотенцесушителя точно не будет вам страшна!

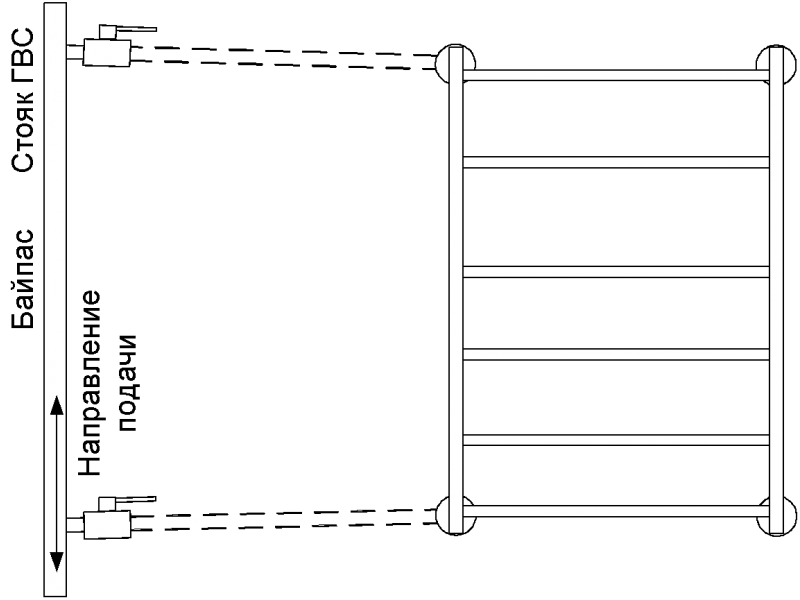

Схема 1
(Боковое или диагональное подключение, незауженный несмещённый байпас)
Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.
Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.
Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса
Эта схема подключения – универсальная:
- Работает при любом направлении подачи в стояке.
- Не зависит от скорости циркуляции в стояке.
- Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
- Удалённость от стояка – вплоть до 4-5 метров.
Условия работоспособности схемы:
- Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
- При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.
Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.
Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.
Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»
Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения
Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя
Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.
Допустимые варианты исполнения схемы №1
Боковое подключение (пример верного исполнения)
Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

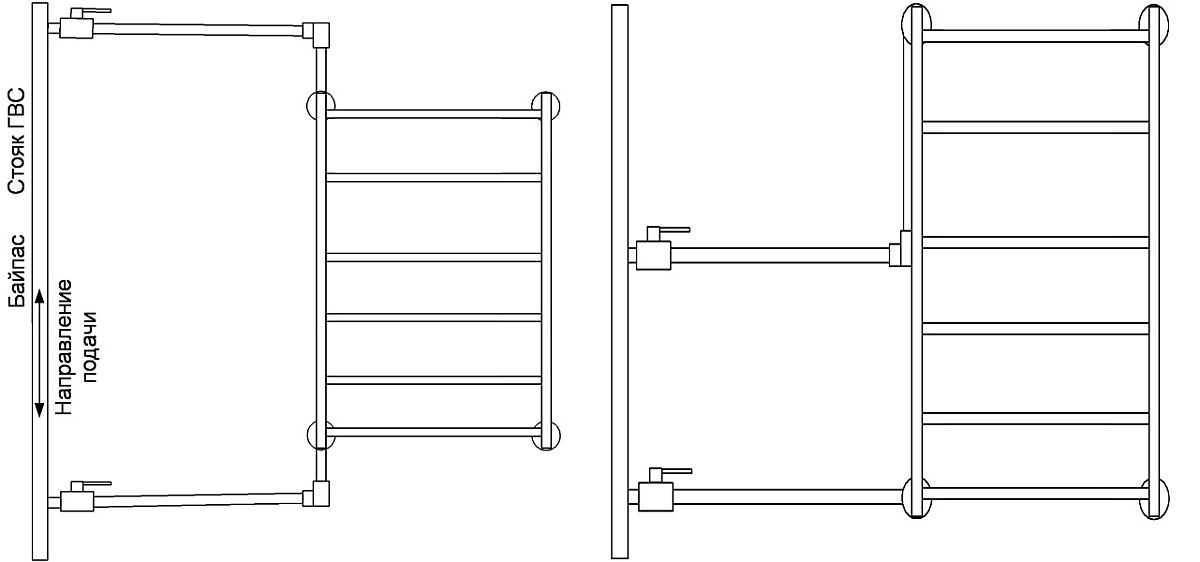

Боковое подключение (пример условно допустимого исполнения)
Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.
Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).
Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!
С байпасом или без
Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.
Перемычка между входом и выходом полотенцесушителя и есть байпас
Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.
Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.
При подключении без байпаса никаких кранов

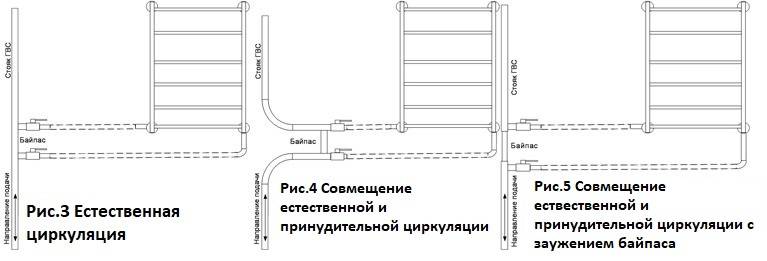

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.
Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию
Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.
Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.
Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).
Пошаговая инструкция по монтажу и подключению полотенцесушителя «лесенка»
Технология подключения полотенцесушителя бокового предусматривает поэтапное выполнение нескольких видов работ. Сначала вам нужно будет снять старый змеевик, если таковой имеется. После этого выполняется установка шаровых кранов и перемычки, а уже затем устанавливается сам полотенцесушитель.
Для быстрого удаления старого полотенцесушителя бокового, вам нужно будет, прежде всего, перекрыть подачу воды при помощи соответствующего вентиля. В том случае если старый змеевик не представляет собой единую систему с трубой горячей воды, будет достаточно просто открутить имеющиеся резьбовые соединения. В том же случае если он приварен к водопроводной трубе, демонтируйте его при помощи болгарки, а затем просто снимите с кронштейнов.
Следующий шаг — установка перемычки, которую также часто называют байпас. Данная перемычка представляет собой сравнительно небольшой участок трубы со специальными соединительными приспособлениями. Чтобы выполнить подключение байпаса, на концы змеевика следует установить шаровые краны. С их помощью вы сможете отключать подачу воды в полотенцесушитель при появлении такой необходимости. Перемычка же предназначена для того, чтобы при отключении подачи воды в полотенцесушитель, ее подача не прекращалась во всей квартире. В сам байпас монтируется шаровой кран, главное предназначение которого заключается в удалении воздуха. На Рис.3 показана схема отводов змеевика.
После того как байпас будет установлен, нужно будет смонтировать кронштейны, а затем — сам полотенцесушитель. Как правило, кронштейны идут в комплекте. Если же таковые отсутствуют, их нужно будет докупить. Далее вам необходимо будет вставить дюбеля и закрепить змеевик с помощью шурупов.
Полотенцесушитель лесенка должен быть установлен на определенном расстоянии от поверхности стены. Так, в случае если диаметр устанавливаемой трубы составляет 2,5 см, прибор нужно будет установить на расстоянии в 3,5 см от стены. Если же диаметр трубы равен 5 см, между ней и стеной должен быть промежуток в 5,5 см.
Накидные гайки следует затягивать достаточно плотно, но без чрезмерных усилий. От слишком большой нагрузки они обычно лопаются. После завершения затяжки простучите все гайки с каждой стороны каким-нибудь легким металлическим предметом. Отлично подойдет гаечный ключ. Это позволит устранить внутренние напряжения
Важно, чтобы диаметр нового трубопровода был не меньше, чем диаметр старого. Будет вполне достаточно трубы диаметром 1,5 см
Не рекомендуется устанавливать в одной системе детали и различные элементы, изготовленные из разных металлов. Это может привести к образованию электролитической коррозии, в результате чего изделия попросту испортятся. Предотвратить данный процесс можно при помощи тефлоновых прокладок.
Конструктивные элементы
Вентили скрытого байпаса
Конструктивно в систему байпаса входит перемычка, соединяющая прямой и обратный подвод теплоносителя, запорная арматура для прекращения доступа воды в полотенцесушитель. Сама перемычка может изготавливаться в виде отрезка металлической или пластиковой трубы, в зависимости от материала трубопровода.
Металлическая перемычка чаще всего приваривается к металлическим подводящим трубам, образуя неразъемную конструкцию. Современные системы предусматривают возможность разборки, а потому на подводы устанавливаются тройники с выходом на перемычку
Когда собраны такие элементы, важно надежно загерметизировать разъемные стыки
Запорная аппаратура подразумевает монтаж вентилей. Они обычно устанавливаются сразу за байпасом на входе к полотенцесушителю и его выходе. Официально не разрешается ставить запорный вентиль непосредственно на байпас. Дело в том, что отключать общий стояк отопления имеет право только уполномоченное лицо, а потому общая запорная аппаратура располагается в помещении, где доступ посторонних лиц ограничен. Наличие же запорного крана на байпасе позволяет перекрывать магистраль хозяину квартиры по своему усмотрению, что недопустимо. Устанавливать вентиль на перемычке можно только в том случае, когда он не может перекрыть общий стояк.
Где устанавливается байпас? Это не праздный вопрос, потому что при далеком расположении подключенного полотенцесушителя от байпаса будет наблюдаться снижение температуры на нем. Расстояние от перемычки до входа в сушилку не должно превышать 0,4 м. Исходя из данного обстоятельства, существуют 2 стандартных варианта. При нахождении полотенцесушителя непосредственно возле отопительного стояка, отводы врезаются в него, образуя параллельную цепь, когда байпас вообще не нежен.
Если ванная комната удалена от общей магистрали, и для полотенцесушителя монтируется отдельный трубопровод, то монтаж перемычки обеспечивается возле аппарата.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Демонтаж старого устройства
Начать следует с разборки старого полотенцесушителя. Для этого:
- Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
- Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
- В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
- Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
- При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
- Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.
Форма прибора
Форма полотенцесушилки влияет на скорость перемещения воды, наличие завоздушенных мест, застоявшихся участков. Самыми эффективными считаются M-образные (змейки) и U-образные «полотенчики», для врезки которых не требуются отводы и переходы. В таких устройствах вода, направляемая во вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.
Наиболее популярные полотенцесушители производятся в форме лесенок либо сложных пространственных конструкций из нержавейки. Они отличаются от стандартных сушилок увеличенной площадью для размещения белья и полотенец.
Схемы подключения в квартире
Работа полотенцесушителя требует постоянной циркуляции воды. Если его форма близка к стандартным U- или M-образным видам, возможен лишь один вариант присоединения.
Если используется современная конструкция ПС с несколькими точками присоединения, придется выбрать оптимальный вариант. К решению этого вопроса следует отнестись со всей серьезностью, так как исправить допущенные ошибки будет крайне сложно.
Существующие варианты
Существует несколько способов присоединения ПС к стояку горячей воды. Все они касаются только сложных конструкций, имеющих 4 точки подключения (в форме лесенки).
В зависимости от конфигурации помещения, размеров ПС и прочих факторов могут быть использованы разные схемы:
Верхняя. Прямой и обратный отвод присоединяют к верхним точкам ПС.
- Нижняя. Прямой и обратный трубопровод подключают к нижним соединительным элементам.
- Боковая. Для подключения используют один верхний и один нижний соединительные элементы, расположенные с одной стороны прибора.
- Диагональная. Используются верхние и нижние соединительные элементы, расположенные о разные стороны лесенки.
- По центру. Этот вариант соединения встречается реже. Лесенка имеет всего 2 точки соединения, расположенные на верхней и нижней перекладинах.
Все варианты имеют свои плюсы и минусы. Назвать однозначно лучший способ подключения сложно, так как приходится учитывать множество факторов, влияющих на условия работы прибора.
Как правильно выбрать способ?
Выбор оптимального способа присоединения обусловлен необходимостью получить максимальную отдачу от полотенцесушителя и исключить потери тепловой энергии. Для этого требуется обеспечить циркуляцию воды, отсутствие застойных или завоздушенных участков.
Необходимо учесть размер прибора, ширину и количество перекладин
Кроме этого, следует принимать во внимание направление подачи (сверху или снизу), давление в системе и скорость движения воды
Большинство специалистов считают оптимальным вариантом боковой монтаж.
Оно имеет незначительные недостатки, но позволяет получить минимум потерь тепловой энергии и обеспечить эффективную циркуляцию воды.
Нижнее подключение можно использовать при любом направлении потока в стояке. Верхний тип присоединения создает опасность застоя воды в нижней части прибора, куда опускаются остывшие слои.
Конструкции с центральным расположением патрубков считаются наиболее удачными, но в продаже они встречаются значительно реже.
Кроме точек подключения, необходим правильно действующий байпас. Это прямой участок стояка, расположенный между отводами на ПС. На нем не должно быть никаких вентилей, а внутренний диаметр нельзя уменьшать относительно остальной части трубопровода.
Иногда байпас смещают относительно общей ости стояка. Это делается только в системах частных домов, поскольку возникает опасность изменения параметров потока.
Все эти варианты относятся только к приборам в форме лесенки. Обычные U- или M-образные полотенцесушители обладают только двумя точками соединения и присоединяются единственным способом.
Каких схем нужно избегать?
Прежде всего, необходимо избегать использования сложных отводов, изогнутых и образующих вертикальные петли. В них образуются воздушные пузыри, которые препятствуют движению воды. Кроме этого, необходимо выдерживать уклон отводов.
Нередко владельцы квартир, желая спрятать трубы, укладывают их в бетонную стяжку пола или под навесной потолок. Это создает протяженные петли, где образуются застойные участки, накапливается воздух.
В системах с малым рабочим давлением (обычно, это бывает в автономных линиях частных домов) необходимо учитывать направление подачи. Часто встречаются ситуации, когда принудительная циркуляция начинает соперничать с естественной.
Горячая вода поступает в ПС, остывает в нем и начинает опускаться вниз. В таких случаях поток либо проходит по одному пути, не нагревая остальную часть полотенцесушителя, либо вовсе останавливается.
Выполняем демонтаж старого полотенцесушителя
Перед установкой нового полотенцесушителя в ванной комнате необходимо удалить старый, для чего последовательно выполняются следующие действия:
- Отключается горячая вода путем перекрывания соответствующего вентиля. Перед этим отключение воды согласовывается с руководством ЖЭКа.
- После того, как горячая вода полностью стечет из стояка, убирается старый полотенцесушитель. В случаях, когда он не является одним целым с трубой горячего водоснабжения, откручивается резьба на соединении и демонтируется оборудование.
- В случаях, когда полотенцесушитель оказался приваренным к трубе подачи горячей воды, его обрезают болгаркой. Обрезка производится таким образом, чтобы остаток трубы был достаточной длины – на него придется еще нарезать резьбу.
- Снимается с кронштейнов устаревший полотенцесушитель.
- Устанавливаем перемычку (байпас) и шаровые краны.
Перемычкой (байпасом) является кусок трубы, который имеет соединительные элементы. Перемычка – это палочка-выручалочка, и служит для того, чтобы помогать людям, если возникнут непредвиденные ситуации.
Как демонтировать старый полотенцесушитель.
Чтобы установить перемычку, на концах полотенцесушителя крепятся шаровые краны для того, чтобы приостановить поток воды в случае, если возникнет в том необходимость. Также установленная перемычка позволяет не прекращаться в стояке циркуляции горячей воды даже в случаях, когда полотенцесушитель отключается. Благодаря перемычке горячая вода не перекрывается во всем доме при проведении ремонтных работ в любой квартире.
Необходимо знать о том, что — желательно, чтобы для проведения подводки к перемычке использовали нержавеющие трубы.
Для удаления воздуха из системы специалисты рекомендуют в перемычку вмонтировать дополнительно шаровой кран, что обеспечивает свободную циркуляцию горячей воды, которая подается в основной трубопровод и в полотенцесушитель.
Монтаж нового полотенцесушителя
Как установить полотенцесушитель: стадии
Работы по установке и подключению выполняются в несколько стадий:
- Отсечение подачи воды.
- Снятие старого змеевика. Если он соединен резьбой со стояком — необходимо его открутить разводными ключами. В случае если сушилка приварена к стояку — просто срезаем ее вместе с трубой, применяя турбинку.
- Монтаж шаровых кранов, перемычки.
- Вкручивание крана Маевского в байпас для комфортного развоздушивания системы.
- Разметка на стене карандашом мест под будущие крепления. Выставка горизонтальных отметок при помощи указателя уровня.
- Высверливание отверстия по специальным отметкам и вбивание в них дюбеля.
Как установить самостоятельно новый полотенцесушитель
Выставив полотенцесушитель таким образом, чтобы отверстия совпадали, прикручиваем его обычной отверткой. Не забываем при этом выдержать необходимое расстояние от стены до труб. Регулируем его, в случае если есть кронштейн со шпилькой.
Для надежного соединения со штуцерами подачи, а также возврата воды применяем фитинги. Они бывают угловыми или прямыми
Важно уплотнять резьбы паклей, либо иной подмоткой. Можно применять фум для более надежного уплотнения конических резьб. Устанавливая прибор, задавайте небольшой уклон подводки (от 5 до 10 мм)
Затягивайте все накидные гайки, подложив заранее под ключ ткань, дабы не оставались царапины. В торец гайки выставьте специальные уплотнительные прокладки. Затягивать надо плавно и без больших усилий, если возникают сложности при проворачивании ключа — раскрутите соединение, выставьте соединяемые элементы ровно. Накрутив гайку до конца немного обожмите, однако не переусердствуйте, дабы не сорвать резьбу. Завершив сборку, можно подавать воду в полотенцесушитель. Открывайте подачу воды плавно. Чуть-чуть приоткройте клапан на перемычке для того, чтобы выпустить из труб воздух. Когда начнет капать вода можно закрывать. Хорошо осмотрите, прогладьте рукой все резьбовые соединения и сварные швы для обнаружения протечек
Устанавливая прибор, задавайте небольшой уклон подводки (от 5 до 10 мм). Затягивайте все накидные гайки, подложив заранее под ключ ткань, дабы не оставались царапины. В торец гайки выставьте специальные уплотнительные прокладки. Затягивать надо плавно и без больших усилий, если возникают сложности при проворачивании ключа — раскрутите соединение, выставьте соединяемые элементы ровно. Накрутив гайку до конца немного обожмите, однако не переусердствуйте, дабы не сорвать резьбу. Завершив сборку, можно подавать воду в полотенцесушитель. Открывайте подачу воды плавно. Чуть-чуть приоткройте клапан на перемычке для того, чтобы выпустить из труб воздух. Когда начнет капать вода можно закрывать. Хорошо осмотрите, прогладьте рукой все резьбовые соединения и сварные швы для обнаружения протечек.
Уплотнение резьбы
Монтаж комбинированной модели
Установка электрического полотенцесушителя требует особых усилий.Основное преимущество этой установки заключается в беспрерывном нагревании сушки в любое время года. Помимо этого здесь можно регулировать температурный режим.
В процессе ремонтных работ необходимо провести дополнительную разводку из трубопровода. Это позволит экономить потребление электроэнергии в зимний период времени. По завершению отопительного сезона используют электрическую сеть.
Потребление такого устройства составляет около 1 кВт. Для безопасного использования необходимо сделать дополнительную розетку. Помимо этого для неё устанавливают дополнительный автомат. Это позволит сократить частоту перебоев подачи электроэнергии к оборудованию.
Основным требованием является наличие заземления, которое обеспечит нормальную работу конструкции. Его делают максимально близко к электрической розетке. Правильный угол наклона такого приспособления повышает КПД данного приспособления.
Если в квартире отсутствует заземление, то рекомендуется сделать зануление. Это когда в электропроводке пересекаются провод земли с нулевой зоной.
Как видите установка такой системы требует особых знаний в сфере электричества. Фото инструкция установки помогает правильно выполнить монтажные работы.
Этапы работы
Итак, как подключить полотенцесушитель к системе отопления?
Разумеется, следует придерживаться инструкции. В случае, если оборудование предусмотрено для теплоносителя, то эта инструкция для монтажа станет ответом на вопрос и о том, как подключить полотенцесушитель к гвс.
Прежде всего, важно определиться с местом установки (на кухне, в ванной). После этого воду в стояке нужно отключить. Два байпаса установить в местах, где трубы соединяются с полотенцесушителем, а третий должен перекрывать ход воды именно внутри байпаса
Это позволит в случае чего менять полотенцесушитель, не отключая стояк. Далее прикрепить полотенцесушитель к стене при помощи кронштейнов и на байпасе соединить его с вентилями
Два байпаса установить в местах, где трубы соединяются с полотенцесушителем, а третий должен перекрывать ход воды именно внутри байпаса. Это позволит в случае чего менять полотенцесушитель, не отключая стояк. Далее прикрепить полотенцесушитель к стене при помощи кронштейнов и на байпасе соединить его с вентилями.
Отводы от стального стояка ГВС для полотенцесушителей
При монтаже полотенцесушителя в многоквартирных жилых домах основной проблемой является подключение к стальному стояковому трубопроводу, при этом рассматривается несколько методов:
Сварка. Для подключения к трубопроводу непосредственно устанавливаемого полотенцесушителя, в трубе вырезают два отверстия и приваривают штуцер с резьбой. Метод требует наличия сварочного аппарата или газовой горелки, а также присутствия специалиста по газосварочным работам, трудности могут возникнуть в случае старого трубопровода с тонкими стенками, которые аппарат будет прожигать, затрудняя или делая невозможной сварку.
Нарезка резьбы. При данной методике стальной трубопровод обрезают, с помощью плашки нарезают резьбу на поверхность трубы и затем накручивают переходные тройники со стали на полипропилен. После подсоединяют к стояку отрезки впаянной полипропиленовой трубы с резьбовыми фитингами на конце, которые прокладывают в штробах стены.
Рис. 13 Пример хомутового соединения в частном доме
Хомуты. Метод довольно прост и осуществляется следующим способом: в трубопроводе просверливают отверстие большого диаметра и устанавливают в эту точку составной хомут с герметизирующий резиновой прокладкой и резьбовым отводом необходимого диаметра, обе половины соединяют при помощи болтов.
Способ является довольно простым и не связан с большими затратами, его легко реализовать своими руками, минусы — резиновая прокладка, не предназначенная для длительной работы с горячими трубами (лучше ставить фторопласт) и возможность смещения узла вниз при ослаблении болтов.
Муфты Гебо. Чугунная муфта Gebo представляют собой компрессионные фитинги, которые надежно и герметично соединяются с трубой посредством металлического кольца с прорезью (сухаря) и уплотнительного кольца. Для подсоединения вырезается участок трубы, сверху и снизу вставляются тройники Gebo с отводами нужного диаметра и трубный отрезок между ними. Соединение очень надежно и по практичности использования превосходит приведенные выше технологии, работая в узлах 10 и более лет.
Рис. 14 Муфты Gebo
Подключение электрического полотенцесушителя
Поскольку в ванной комнате присутствует повышенная влажность, следует использовать только проводку и розетки, защищенные от попадания брызг и воды. Установка полотенцесушителя требует использования кабелей с достаточным сечением, рассчитанным на мощность нагревательного элемента, а вся проводка в доме выдерживать общую нагрузку на сеть. В обязательном порядке сушилка должна быть заземлена. Желательно установить устройство автоматического отключения электропитания. Нагревательный элемент должен находиться в вертикальном положении с проводкой, подключенной снизу, чтобы предотвратить попадание воды внутрь.
При укладке новых труб можно выбрать другой вид
Ошибки при установке и подключении
К наиболее часто выполняемым ошибкам можно отнести следующие:
- Для бокового и нижнего подключения нижний отвод полотенцесушителя будет находиться выше края сушилки, между сушилкой и точкой врезки будет зона застоя воды.
- Перепад отводных труб отсутствует или завышен – это приведет к отсутствию циркуляции горячей воды.
- Установка отвода с коленчатыми «горбами» остановит циркуляцию по причине накопления воздуха. Потребуется установка прямого отвода или кран Маевского.
2 крана Маевского
- При прокладывании отводов через потолок комнаты или пол ванной можно получить накапливание в них воздуха или снижение циркуляции воды в отдельных секциях — нагрев может ухудшиться или пропасть.
- Несоответствие схеме подключения при замене трубы подводящей на отводящую.
- При закручивании резьбовых соединений прилагаются слишком большие усилия – может повредиться резьба или сломается фитинг, причем повреждение может не быть заметным сразу, а кипяток через растрескивание выйдет наружу позже, когда никого не будет дома.
- Большая разница внутренних диаметров труб стояка, отводов и самой сушилки приводит к сильным перепадам давления либо остановке циркуляции воды.
- Монтаж розетки для электрического полотенцесушителя у ванны или раковины недопустим ввиду повышенных требований электробезопасности для ванной комнаты.
Правила монтажа
Питание «полотенечника» от ГВС не должно нарушать права и причинять неудобства соседям по многоэтажному дому. Потому монтаж прибора следует выполнять с соблюдением норм и правил.
Основные требования:
- обязательная установка байпаса;
- отсутствие на обводе запорной арматуры, посредством которой перекрывается поступление горячей воды проживающим сверху соседям;
- сушитель необходимо размещать на расстоянии от трубы не более 2 м, иначе приходящая в прибор вода быстро остынет;
- байпас по пропускной способности должен отвечать требованиям для существующей линии и не блокировать водоснабжение соседей.
