Как подключить гидроаккумулятор в систему водоснабжения

Гидроаккумулятор и его особенности

Гидроаккумуляторы представляют собой емкость с металлическим корпусом, а внутри имеется резиновая груша. Эта груша играет роль мембраны, что позволяет заполнять ресивер до определенного давления. Насос осуществляет закачивание воды в ресивер до определенного давления. Как только значение давления достигает определенного уровня, подается сигнал насосу на отключение электродвигателя. В дальнейшем расход воды осуществляется из ресивера, и как только давление снижается до минимального значения, то происходит подача сигнала электродвигателю на включение и закачивание воды.

В емкости резиновая мембрана фиксируется при помощи фланца. Фланец оснащается впускным патрубком, а во внутренней конструкции гидроаккумулятора помимо резиновой груши, имеется еще воздух. Этот воздух находится между внутренней стенкой стального баллона и наружной поверхностью груши. При закачивании в емкость воды, происходит расширение резиновой оболочки, и при этом сжимается воздух. Этот воздух служит защитой для резиновой груши, а также для стального бачка:

1. Он противодействует дальнейшему расширению резиновой оболочки, оберегая ее от разрыва.
2. Исключает соприкосновение воды с внутренними стенками бака, тем самым, исключая возникновение коррозии. Это позволяет в несколько раз продлить срок службы стального бачка.

За счет сжатого воздуха в конструкции гидроаккумулятора обеспечивается необходимое давление.

Устройство гидроаккумулятора

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины – такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

Функции, назначение, виды

Основная функция гидроаккумулятора — обеспечение стабильного давления. При отсутствии устройства в системе насос работает на износ, даже самое надежное оборудование в таких условиях быстро портится.

Причем процесс затрагивает и другие элементы системы. При перепадах давления они испытывают гидроудар.

Назначение

Использование таких приборов для сглаживания гидроударов — основная цель их применения. Но в систему их подключают и для решения других задач.

Например:

1. Обеспечение стабильного давления. Для этого подключаются дополнительно 2 элемента — манометр и реле давления.
2. Создание небольшого запаса жидкости, если прибор не будет работать из-за отсутствия электричества либо других факторов (например, в случае выхода из строя по причине поломки).
3. Увеличение срока службы агрегата за счет уменьшения количества его включений.

Виды

Гидроаккумулятор представляет собой бак либо из пластика, либо из качественного металла. Устройство разделено специальной мембраной на 2 зоны. Она делается из эластичного материала.

Конструкция гидроаккумулятора.

Мембраны бывают 2 типов — в виде баллона (груши) и в виде «тарелки»-диафрагмы. В последнем случае практикуется поперечное крепление. А если речь идет о баллоне, то его закрепляют непосредственно у входного патрубка.

В зависимости от назначения существуют типы оборудования, применяемые в отопительных системах, холодном и горячем водоснабжении. Различают их следующим образом: отопительные гидробаки красного оттенка, а предназначенные для водоснабжения — синего. Устройства, используемые в отопительных системах, стоят дешевле и выпускаются меньшего объема.

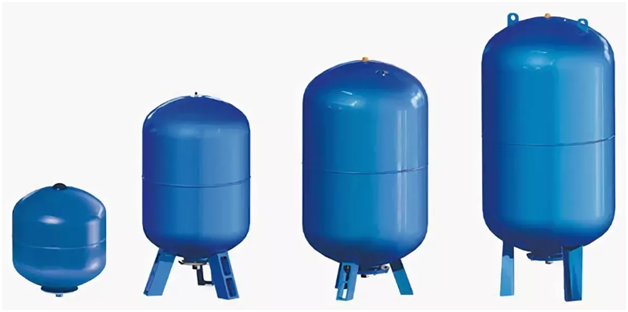

В зависимости от особенностей монтажа выделяют вертикальные и горизонтальные устройства. Гидробаки 1-го типа комплектуются подставкой, но отдельные варианты снабжены пластинами для возможности крепления на стену. При устройстве системы водоснабжения своими руками владельцы часто выбирают вертикальные модели, поскольку они более компактны и требуют мало места.

— распространенный вариант оборудования, но во многих системах используются поверхностные разновидности. Для них хорошим выбором будут горизонтальные гидроаккумуляторы. При их установке прибор располагают сверху емкости, чтобы сэкономить пространство.

Если к системам подведены вибрационные насосы, то подключать допускается вертикальные или горизонтальные модели.

Принцип работы

Принцип работы гидроаккумулятора.

Когда внутри конструкции имеется воздух, показатель штатного давления составляет 1,5 атм. При включении насосного оборудования в емкость закачивается вода. Чем больше жидкости поступает, тем сильнее сжимается свободное пространство гидробака.

Когда давление достигает заданного уровня (для 1-этажных дач — 2,8-3 атм.), происходит отключение насоса, что стабилизирует рабочий процесс. Если в это время открыть кран, вода будет поступать из резервуара, пока уровень давления в водопроводе не снизится до 1,6-1,8 атм. После этого включается электронасос и заново запускается весь цикл.

При большом расходе воды скважинный агрегат будет закачивать воду транзитом, в гидробак она попадать не будет — он заполняется только после закрытия кранов.

За включение в зависимости от указанных показателей отвечает автоматика. Это манометр и реле давления, благодаря которым оптимизируется работа оборудования.

Баки большого объема

Большими считаются гидробаки, объем которых превышает 100 л. Хотя принципы работы у них будут такими же, как описано выше, есть небольшие различия.

Мембрана крепится вверху/внизу, чтобы можно было бороться с воздушными пробками в водной среде. В таких баках дополнительно делают клапан, осуществляющий автоматический сброс воздуха.

Стоимость реле и гидроаккумуляторов некоторых производителей

Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.

Представлено реле давления Джилекс РДМ-5

Изображение	Модель	Габариты в миллиметрах	Цена в рублях
	Джилекс РДМ-5	110х110х70	900
	Danfoss KP1	107х65х105	1 570
	Беламос PS-7	150х80х150	575
	Калибр РД-5	103х65х120	490

Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.

Гидравлическая емкость Тополь на 24 л

Производитель	Объем в литрах	Стоимость в рублях
Джилекс	24	1 400
50	3 500
100	6 300
Тополь	24	1 100
50	2 900
100	5 100

Гидроаккумулятор Джилекс, вмещающий 24 л

Проведение работ по подключению и настройке реле давления для гидроаккумулятора

Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

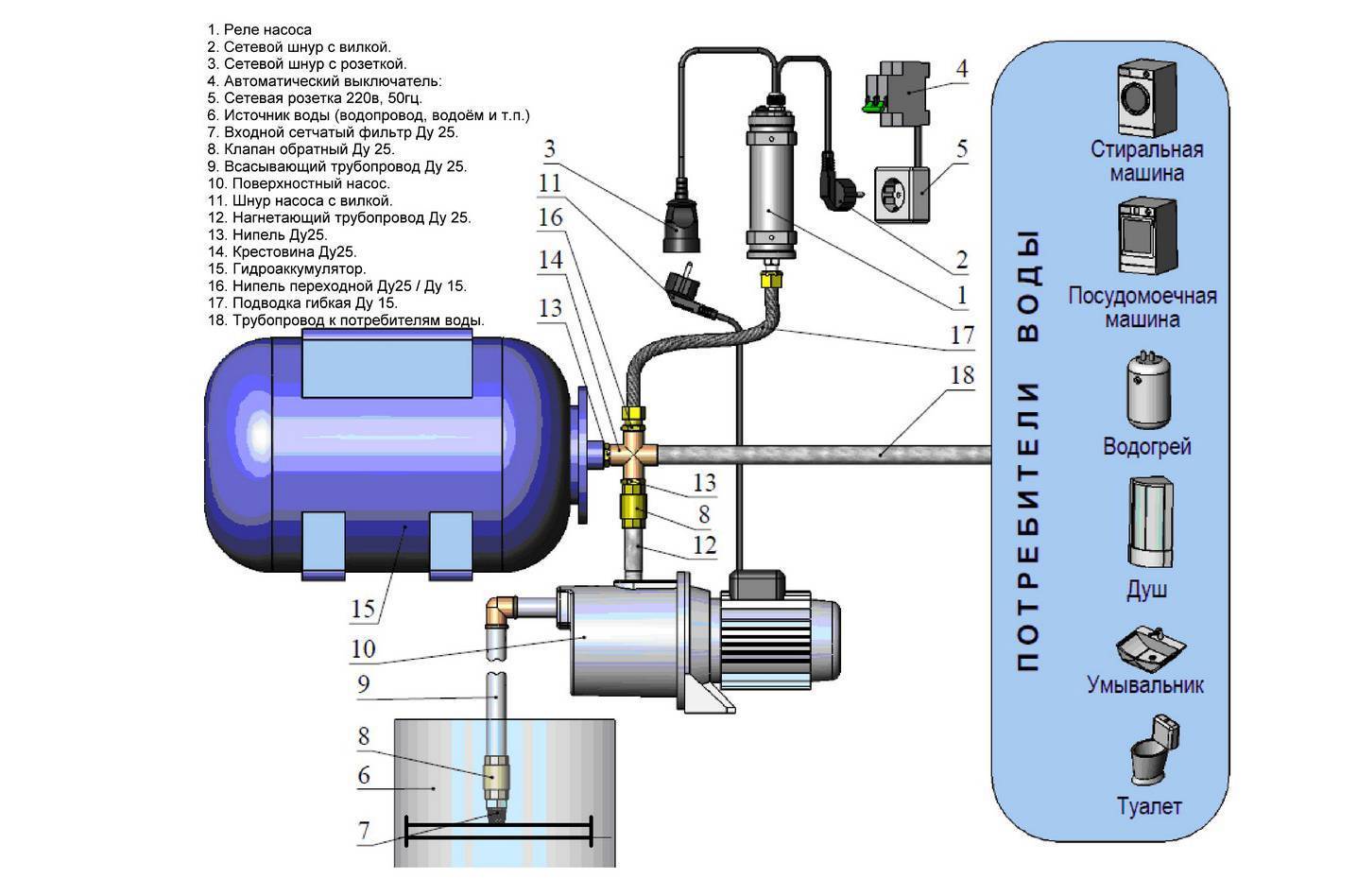

Одна из схем подсоединения гидроаккумулятора к системе

Стандартная схема подключения реле давления к гидроаккумулятору

Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.

Указано назначение контактных групп прибора

Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.

Наглядная схема для самостоятельного подключения реле

Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления, проводов для насоса.

Правильная настройка реле давления гидроаккумулятора

Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.

Ведутся работы по настройке прибора

Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.

• Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
• Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
• Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
• Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
• Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.

Демонстрируются регулировочные гайки устройства

Функциональная нагрузка

Его работа заключается в следующем:

• с помощью помпы, вода, под давлением, подается в мембрану гидроаккумулятора,
• когда достигается допустимый уровень порога давления, реле деактивирует насос и жидкость перестает поступать,
• при заборе воды, давление немного падает, и насос включается автоматически, и жидкость опять подается в мембрану.

Эффективность работы агрегата зависит от величины гидробака. Чем больше его объем, тем продуктивнее будет функционировать механизм в целом.

Про канализационные, гофрированные трубы для наружной канализации написано здесь.

На странице: https://ru-canalizator.com/septiki/stochnye-vody/drenazhnaya-gofrirovannaya.html прочитайте про дренажные, гофрированные, перфорированные трубы с геотканью на 200 мм.

Если есть необходимость, реле давления можно подстраивать в нужном вам режиме.

Снизить результативность работы гидроаккумулятора способен растворенный в жидкой субстанции воздух, который со временем накапливается в мембране.

Поэтому, в качестве профилактических мер, необходимо, периодически, стравливать накопившийся воздух (различные виды кранов Маевского для чугунных радиаторов описаны в этой статье).

Как часто нужно проводить данную процедуру?

Все зависит от объема резервуара и частоты его использования. В среднем – это один раз в два — три месяца.

Как выполнить ремонт и профилактику гидроаккумулятора

Так же как и насосные станции без гидроаккумулятора самые простые гидробаки требуют своевременного внимания и ухода.Поводов для этого может быть несколько:

• Коррозия.
• Образование вмятин на корпусе.
• Нарушение целостности мембраны.
• Отсутствие герметичности бака.

Существуют и другие причины, которые необходимо устранять, чтобы избежать возможные проблемы. Несмотря на то, что инструкция по уходу предлагает осматривать устройство два раза в год, этого может быть недостаточно.
Если в течение полугода не заметить какую-то проблему она может стать причиной выхода гидробака полностью из строя, что требует проводить осмотр и ремонт изделия при каждой возможности.Причинами поломок могут быть:

• Частое включение и выключение насоса.
• Выход жидкости через клапан.
• Небольшой напор воды.
• Низкое давление, ниже расчетного, воздуха.
• Слабый напор после насоса воды.

Поводом для проведения ремонта гидроаккумулятора может быть:

• Низкое давление воздуха или отсутствие его в мембранном баке.
• Мембрана получила повреждение.
• Повредился корпус.
• Образовалась большая разница в давлении при выключении и включении насоса.
• Неверно выбран объем гидробака.

Для устранения неисправностей необходимо:

• Увеличить давление воздуха, путем его нагнетания через ниппель бака компрессором или обычным гаражным насосом.
• Мембрану, получившую повреждения, можно восстановить в специализированной мастерской.
• Здесь же устраняются повреждения в корпусе и восстанавливается его герметичность.
• Исправление разницы в давлениях можно произвести, если выставить очень большой дифференциал таким образом, чтобы он соответствовал частоте включений насоса.
• Необходимый объем бака определяется до его монтажа в систему.

Как подключаются насосная станция без гидроаккумулятора, отдельно гидробаки хорошо показывает видео в этой статье. Использование накопителя в системе водоснабжения загородного дома улучшит обустройство автономного источника, создаст ему необходимое количество жидкости при аварийном отключении от источника.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1
Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2
Как настроить реле давления на насосной станции? (видео)

Необходимость установки мембранного бака

Не зная схему подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через себя поступающую жидкость. Однако это утверждение нельзя назвать абсолютно точным. Подобное устройство выполняет функцию стабилизатора давления воды в системе водоснабжения. Кроме того гидробак способствует увеличению эксплуатационного периода насоса и защищает всю систему от гидроударов. В случае падения напряжения в электрической сети запас воды в накопительном отсеке позволит определенное время не испытывать проблем с чистой водой.

Подробнее преимущественные моменты подключения гидроаккумулятора к скважине можно описать следующим образом:

• Защита насоса от преждевременного износа. Наличие в мембранном баке определенного количества воды позволяет некоторое время удовлетворять потребности жильцов. Насос включается только после опустошения мембранного бака. Каждый насос имеет заводские настройки, благодаря которым устройство включается и выключается определенное количество раз в течение одного часа. Если гидроаккумулятор настроен на аналогичные или меньшие значения, то срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.

• Поддержание стабильных значений давления воды. При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может доставить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
• Гидроудары в большинстве случаев возникают в момент включения насоса и наносят непоправимый вред трубам и другим элементам системы водоснабжения. Установленный мембранный бак сводит риск возникновения гидроударов к минимуму.
• Запасы воды. Большинство загородных домов имеет автономную систему водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои с электричеством существенно снижают эффективность работы насоса, а в некоторых случая устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно запасать воду в дополнительной емкости. При использовании схемы подключения гидроаккумулятора к водопроводу такая проблема не возникает, так как в устройстве постоянно есть определенное количество воды.

Роль гидроаккумулятора в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

• Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
• Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
• Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
• Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Когда гидробак не нужен

В системах полива гидроаккумулятор не нужен, так как при постоянном открытом кране насос будет работать без выключения. Если в данной схеме присутствует накопительная емкость, оборудование будет часто включаться, что приведет к преждевременной выработке ресурса.

При покупке насоса с автоматической системой, предполагающей плавный запуск двигателя, ГА также не нужен. Гидроудар трубам не грозит, так как поток жидкости движется медленно.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

                                                               Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Измерение давления, и каким оно должно быть в ресивере

Давление в гидроаккумуляторе – это интересный вопрос, так как от него зависит множество различных факторов. От правильно установленного давления в гидробаке зависит не только напор воды в кране, но еще и такие факторы:

• Продолжительность службы резиновой мембраны. Чем больше давление, тем меньше будет ее срок службы.
• Срок службы трубопроводов, по которым подается вода в дом. При высоком давлении трубопроводы могут не выдержать, что приведет к их повреждениям.
• Снижение срока службы смесителей и кранов, так как при высоком давлении будет возникать течь воды.

Давление должно быть оптимальным, в противном случае понадобится постоянно ремонтировать водопровод в доме. Для нормального функционирования бытовых приборов нужно поддерживать давление в режиме от 1,4 до 2,8 атмосфер. Чтобы продлить срок службы мембраны, исключив ее разрыв, следует выставить давление ниже значения бака на 0,1-0,2 атмосферы. Это означает, что если в баке давление составляет 1,5 атмосферы, то в системе оно должно быть не менее 1,6 атмосфер. Выставляются данные параметры непосредственно на реле. Для этого на устройстве реле имеется соответствующий регулятор. Измерять значение давления можно только с помощью устанавливаемого в систему манометра. Такое давление является оптимальным для водоснабжения частного одноэтажного дома.

Если дом двухэтажный, то давления в 1,5 атмосферы будет недостаточно. При открытии крана на первом этаже, на второй этаж насос будет подаваться вода с меньшей скоростью. Чтобы компенсировать скорость расхода воды, нужно повысить величину давления. Существует специальная формула для расчета давления воды для двухэтажного дома. Эта формула имеет следующий вид:

где, Hmax – это высота наивысшей точки водозабора. Нужно измерить высоту от уровня расположения трубопровода до крана, располагающегося на втором этаже.

Подставив измеренное значение в формулу, следует рассчитать давление, которое понадобится для нормального водоснабжения двухэтажного дома. Если же в доме установлено джакузи, то подбирать необходимое значение давления следует исключительно опытным путем. Если подбор давления опытным путем покажет необходимость установления значения более 6 атмосфер, то устанавливать его запрещено. Это приведет к скорейшему выходу из строя ресивера или его взрыву.

Особенности и назначение реле давления

Реле давления воды для насоса создано для обеспечения нормальной работы всей водопроводной системы. Как правило, автоматические регулировочные приборы на насосные станции почти не устанавливают. Определенный уровень контроля дает само реле.

Само реле работает в паре с гидроаккумулятором. Он состоит из металлического бака с водой. Внутри бака есть груша из резины или специальной мембраны. В эту грушу накачивают воздух. Воздух расширяет стенки мембраны и создает в баке нужное давление.

Во время уменьшения количества воды в гидроаккумуляторе, груша получает меньше сопротивления и давление падает. При определенных показателях давления реле включения насоса скважины сделает свою работу. Насос включится и начнет закачивать воду до тех пор, пока в емкости давление не выровняется до высшей отметки.

Таким образом, реле для водяного насоса является едва ли не самым необходимым устройством, которое полностью контролирует его работу и обеспечивает автономность всех процессов. От вас требуется только подключить и настроить реле. Подключают эти устройства к водопроводу и электричеству.

Существует также специальная автоматика для насосов, реле давления в таком случае являет собой электронный прибор с регулятором или экраном. Особенность электроники в более гибкой и простой настройке. Да и функций у нее намного больше.

Реле для насоса отопления работает не на давлении, а за счет измерения температур входящей и выходящей жидкости. Что, впрочем, совершенно естественно. Ведь в отоплении важен не столько напор, сколько эффективность обогрева радиаторов или отопительных контуров.

Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.

Мало кто знает, где находится реле топливного насоса или даже как оно выглядит. А между тем, именно реле топливного насоса позволяет обезопасить систему от возможных поломок. Как правило, реле топливного насоса размещают под бардачком.

Оно создано так, чтобы реагировать на уровень давления в топливном насосе. Слишком высокий уровень провоцирует переключение реле и его полную остановку.
