Как подключить дифференциальный автомат

Применение УЗО

Устройство защитного отключения используется для осуществления коммутации в сети, питающей группы потребителей при протекании токов, действующих в нормальных условиях эксплуатации.

Возникновение тока утечки объясняется наличием некоторого сопротивления изоляции проводки и электропотребителей. Поскольку это сопротивление не может быть бесконечно большим, то через него всегда будет протекать так называемый нормальный ток утечки, величина которого должна находиться в определенных допустимых пределах.

Для того чтобы лучше представлять себе, от каких нежелательных процессов, происходящих в электросети, защищает дифавтомат или УЗО, рассмотрим следующие схемы.

На первой из них изображен случай поражения человека электрическим током, которое происходит в результате прикосновения к незаземленному корпусу электроприбора с нарушенной изоляцией. В этой схеме имеется автоматический выключатель, разъединяющий свои контакты в случае возникновения тока перегрузки или короткого замыкания, но такая защита не срабатывает при замыкании фазы на землю.

На втором рисунке показан путь протекания тока утечки при нарушении изоляции заземленного корпуса электроприбора. Поскольку сопротивление кожи человека значительно выше, чем сопротивление контура заземления, то в этом случае поражения током не происходит. Однако металлические части корпуса имеют определенный потенциал относительно земли.

Опасность возникновения подобной ситуации кроется в том, что при использовании обычных автоматических выключателей, в случае значительного уменьшения сопротивления изоляции электроприборов не происходит автоматического отключения потребителя от сети.

Протекание тока утечки вызывает нагрев мест присоединения заземления к корпусу, что увеличивает их сопротивление. В свою очередь, влажность воздуха, состояние кожных покровов человека, материал обуви и пола в помещении, а также множество дополнительных факторов влияют на значение сопротивления контура корпус – человек – земля. Если учесть особенности эксплуатации электроприборов в местах с повышенной влажностью (кухня или ванная комната), то опасность удара током сохраняется достаточно высокой.

Кроме того, протекание тока через нарушенную изоляцию вызывает ее нагрев и еще большее разрушение. В определенных случаях это может вызвать пожар.

Номинальные величины токов утечки, на которые рассчитаны большинство современных устройств защитного отключения, составляют 30 и 100 мА. Возрастание дифференциальных токов может быть вызвано различными причинами, самой распространенной из которых является ухудшение изоляции между заземленным корпусом электроприбора и фазным проводом электрической сети. Большие токи утечки появляются в тех случаях, когда при монтаже электропроводки были допущены нарушения, связанные с неправильным подключением нулевого и заземляющего проводов.

На третьей схеме представлена электрическая цепь, в которой, кроме автоматического выключателя, используется УЗО. В случае возникновения тока утечки, значение которого превышает номинальное, автоматика разрывает цепь.

Если использовать подобную защиту в электрических сетях, потребители которых не имеют заземления, то для ее срабатывания необходимо возникновение замкнутой цепи между металлическим корпусом прибора и землей. Как правило, такая цепь замыкается, если к корпусу электроустановки прикасается человек.

Таким образом, применение УЗО позволяет разомкнуть электрическую цепь в следующих случаях:

  1. Если человек прикасается к незаземленному корпусу электроустановки, который оказался под напряжением вследствие повреждения изоляции.
  2. При возникновении тока утечки через заземляющий контур из-за нарушения изоляции токоведущих частей, при этом значение такого тока должно превышать допустимое.
  3. В случае ошибочного подключения нулевого и заземляющего проводов в электроустановке.
  4. При обрыве нулевого провода.

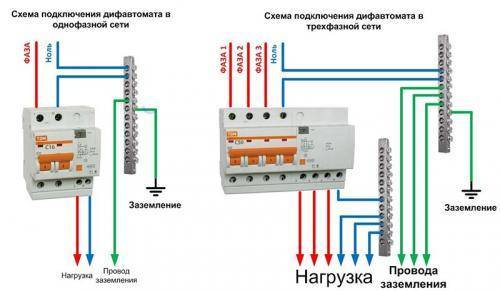

Подключение дифавтомата в трехфазной сети с заземлением. Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

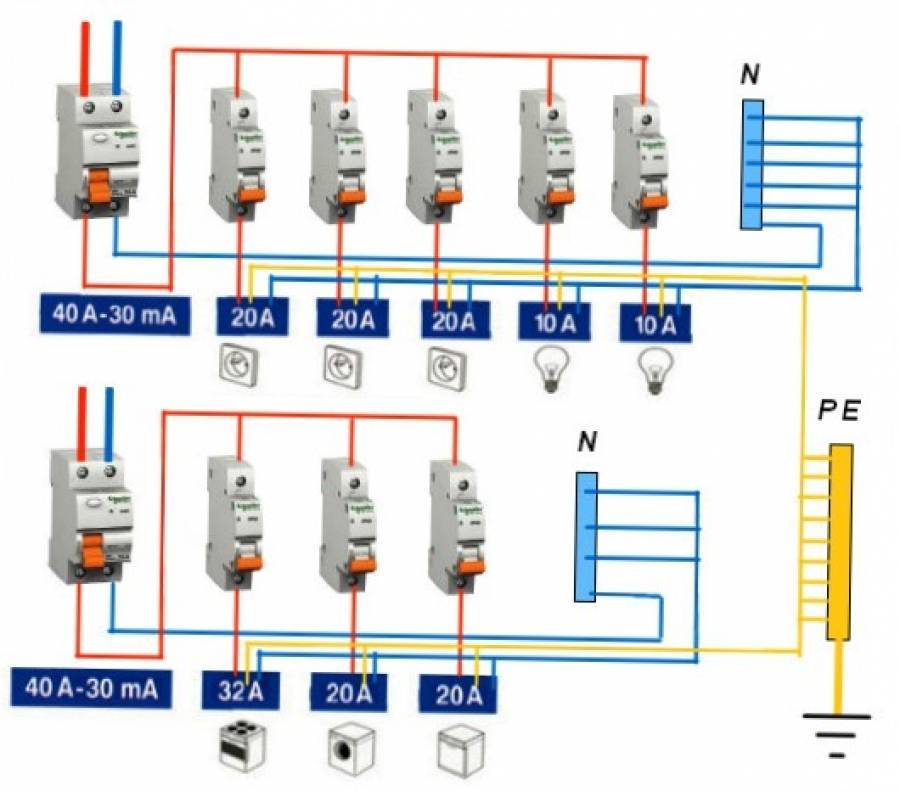

  1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.

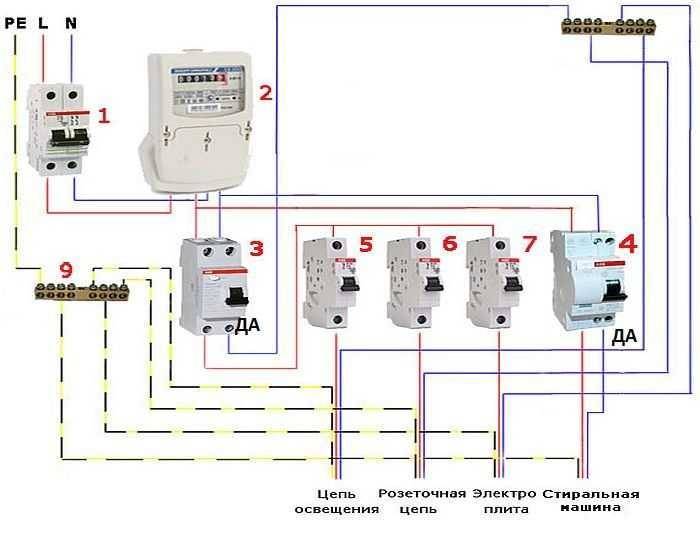

  2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
  3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
  4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.

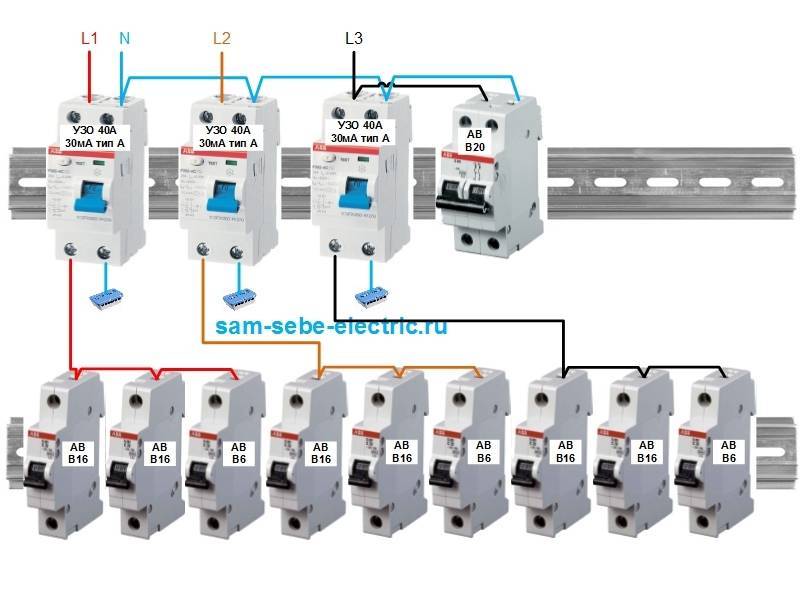

  5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Выключатель автоматический ВА04-36

ДеньВремя работыПерерыв
Понедельник09:00 — 17:00
Вторник09:00 — 17:00
Среда09:00 — 17:00
Четверг09:00 — 17:00
Пятница09:00 — 16:00
СубботаВыходной
ВоскресеньеВыходной

* Время указано для региона: Россия, Чебоксары

Автоматы ВА04-36 данной серии предназначены для коммутации электро цепи и автоматическом размыкании при коротких замыканиях и перегрузках.

Основные характеристики ВА 0436:

  • Имеют два типа нерегулируемых расцепителей. Тепловой для защиты от токов перегрузки и электромагнитный для защиты от токов КЗ.
  • Уставки теплового расцепителя 16, 25, 31,5 40, 63, 80, 100, 125, 160, 200, 250, 320, 400А. уставки теплового расцепиеля калибруются только на заводе.
  • Уставки электромагнитного расцепителя обычно равны 10-12 номиналов от тепловой уставки, по заказу могут изготавливаться от от 5 до 12 номиналов.
  • Автомат обычно изготавливается стационарного исполнения, для установки на монтажную панель щитов ЩМП или корпуса ВРУ.
  • Подключение в щите осуществляется с помошью монтажного провода ПВ3 или кабеля в резиновой оболочке КГ (опрессованных наконечником ТМЛ) при кабельной ошиновке, или электротехнических медных или алюминиевых шин.
  • Автомат на заводе может быть укомплектован дополнительными сборочными единицами. Наиболее востребованные — независимые расцепители для отключения автомата по сигналу, и доп контакты для сигнализации состояния автомата.

Ключевые моменты

Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:

Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий

Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание. Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Принципы установки автоматического выключателя дифференциального тока с наличием заземления

Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое, мы уже разобрались в другой статье.

А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

При установке дифавтомата в схему с заземлением существует 2 варианта:

  • вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
  • дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

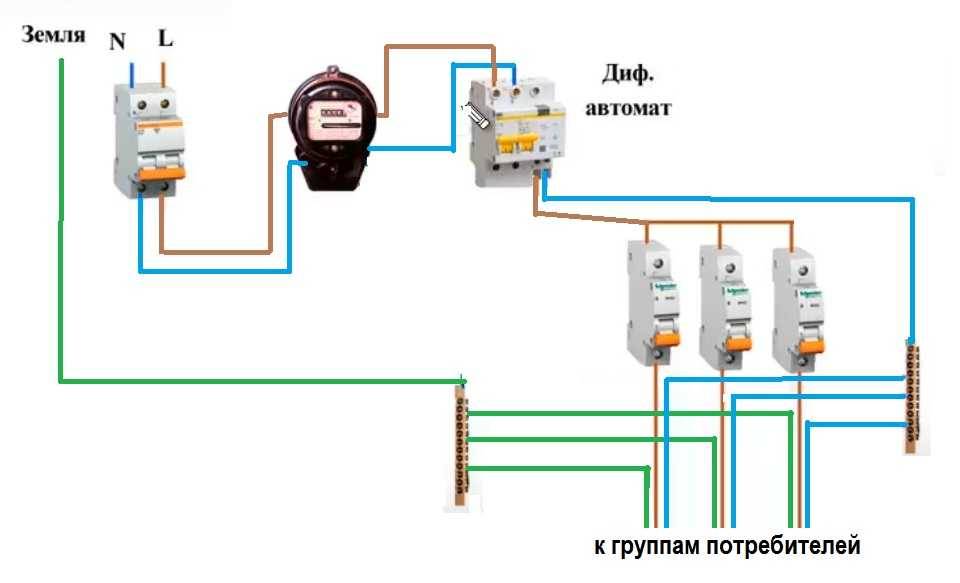

На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

Схема 1:

Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой. Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

Схема 2:

Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.д.

Существует несколько критериев, по которым классифицируют выключатели дифференциального тока. Ознакомившись с важными особенностями разных видов таких устройств, можно узнать, как выбрать УЗО по мощности.

Об отличиях УЗО от дифференциального автомата по принципу действия, способу защиты, конструктивному исполнению и др. можно прочитать здесь.

Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу. Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.

Популярные ошибки подключения АВДТ

После установки дифавтомат может не включаться или сразу выбивать. К подобным явлениям приводят ошибки начинающих мастеров:

  1. Объединение защитного нуля (земли) и рабочего нуля (нейтрали) на отдельном участке. Прибор не включается, рукоятка вверху не фиксируется.
  2. Использование нуля нагрузки для нижнеуровневых автоматов не с выхода, а с нулевой шины. Рубильники приводятся в рабочее положение, но при подаче нагрузки выключаются.
  3. Ноль на выходе выведен не на нагрузку, а возвращается на шину. Ноль нагрузки взят с шины. Рубильники находятся в рабочем положении, после нажатия клавиши тестирования дифавтомат выключается.
  4. Кабель с нулевой шины идет на нижний вывод с буквой N, провод не уходит на нагрузку. При активных рубильниках кнопка «Тест» не работает, срабатывание возможно при подаче напряжения.
  5. Перепутаны нейтрали двух приборов. Оба активируются, тестовая кнопка работает. При подаче нагрузки выключаются оба дифавтомата.
  6. Соединение нулей от двух автоматов на любом участке. Рубильники поднимаются, но при нажатии на клавишу теста одного устройства или подаче нагрузки выключаются оба.

Для устранения сбоев понадобится выполнить повторное подключение.

Правила монтажа дифавтомата в распределительном щите

Подключая дифавтомат в распределительном щите, нужно следовать определенным правилам.

  1. Подсоединять фазу следует на вход дифавтомата, то есть туда, где на верхней части устройства имеются обозначения «1» или «L».
  2. Рядом с ними будет стоять буква «N» — это вход нуля на дифавтомат.
  3. Выход фазы с устройства находится в нижней части и обозначен «2» или «L».
  4. Выход нуля с прибора тут же и имеет обозначение «N».

Дифавтомат подключается, следуя приложенной к прибору инструкции.

Мастер, производящий подключение, должен четко осознавать какой из проводов и куда нужно подключать. Определить фазу можно с помощью отвертки-индикатора.

Дифавтоматы подключаются как к однофазной сети, так и к трехфазной сети переменного тока.

Подключение дифференциального автомата проводится с соблюдением всех мер электробезопасности.

Если недостаточно средств или не хватает места в распределительном щите, то стоит выбрать схему №1. Но нужно учесть, что если сработает водный дифавтомат — вся квартира будет обесточена. Также в этой схеме очень сложно искать неисправности.

Если есть время и желание повозится с более сложной схемой, хватает финансов на покупку дифавтоматов, а также имеется много места в распределительном щите, то можно смело выбирать схему №2. Она обеспечит надежность и безопасность. Ведь в случае аварии отключится лишь одна линия, а, значит, искать неисправность в такой схеме будет гораздо легче.

Что касается селективной и неселективной схем, то они, независимо от выбора дифавтомата, считаются очень надежными и вполне могут защитить людей, бытовые приборы и сеть.

Применение дифференциального автомата

Разница между устройством защитного отключения и дифавтоматом состоит в функциональном предназначении. УЗО — коммутационный прибор, берущий на себя защиту человека от прямого или опосредованного удара током.

Устройство защитного отключения мониторит текущие характеристики электрической проводки и в случае каких-либо проблем отключает ее. УЗО не защищает проводку от коротких замыканий и перегрузок. Более того, устройство само нуждается в защите от этих факторов. С этой целью перед устройством защитного отключения ставят автоматический выключатель.

Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством. Дифавтомат используют для защиты электросети от коротких замыканий и перегрузок, при появлении утечек тока в результате повреждения проводки, электроустановок. Дифавтомат защищает человека при попадании под напряжение.

Под утечкой тока понимается несанкционированное изменение маршрута протекания тока. При утечке электрический ток направляется не по электропроводке или электроустановке, а по другим металлическим предметам. Происходит это при нарушении изоляционного слоя проводника, выходе электробытовой техники из строя. В результате включается защитное устройство, обесточивающее электросеть в помещении.

Защитное устройство особенно необходимо там, где имеется повышенный риск поражения током. К таковым относятся кухня и ванная комната, где в силу функционального предназначения этих помещений установлено много электротехники и наблюдается повышенная влажность.

В автомате отсутствует третья клемма для подключения заземлительного проводника. Из этого следует, что дифференциальный выключатель приспособлен именно для двухпроводных цепей.

Итак, вопрос о том, будет ли работать дифференциальное устройство в двухпроводной цепи, раскрыт: безусловно будет. Этот факт подтверждают многие электрики: дифавтомат исправно работает в трехпроводной цепи даже в случае повреждения системы заземления.

Определяем место установки дифференциального автомата

Перед определением места установки, необходимо определиться с приборами подключенными по линии и их количеством. Дифференциальный автомат устанавливается перед сетевыми потребителями. Для небольшой квартиры, можно установить одно устройство на входе общего сетевого кабеля. При этом крайне желательно выбирать  дифавтомат класса А, так как в квартире наверняка будут подключены устройства с импульсными блоками питания (телевизор, компьютер и т.д.), для которых прибор типа АС неэффективен. Устанавливается дифференциальный автомат, в данном варианте, на DIN рейку после счетчика.

Советуем почитать о том, как подключить светодиодную ленту

В частных домах, целесообразно развести несколько электрических линий, например приусадебные постройки вместе с  уличным освещением и электропитание дома. В таком варианте приобретается два дифференциальных автомата на каждую электрическую ветвь.


Подключая дифференциальный автомат, необходимо придерживаться следующих правил:

  • перед подключением входного провода, обязательно определить фазу и ноль c помощью индикаторной отвертки или мультиметра;

  • провод фазы подсоединить к входной клемме “L”  (“1”);

  • нулевой провод подключить к входной клемме “N”;

  • выходная клемма фазы обозначается как “L” (“2”);

  • выход нуля обозначается буквой “N”.

Следует помнить, основное преимущество дифавтомата заключается в  компактности, так как совмещает в себе УЗО и автоматический выключатель. При наличии упомянутых устройств, менять их не обязательно. Замена целесообразна при нехватке места в электрическом щите.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.

Вводной автомат

Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.

При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:

  • Экономия, поскольку на всю сеть устанавливается единственный автомат.
  • Компактность, так как одно устройство не занимает в щитке много места.

Минусы этой схемы таковы:

  • При возникновении нарушений в сети обесточивается вся квартира или дом.
  • При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Наглядные схемы подключения дифавтоматов на видео:

Отдельные автоматы

Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.

Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.

Особенности подключения в частном доме

Электросеть в загородном доме принципиально не отличается от квартирной, однако появляются более разнообразные варианты. Например, легче поставить на входе одно единое устройство или несколько устройств защитного отключения на наиболее важных линиях сети.

Вводный аппарат на 300мА предохраняет всю электропроводку от возгорания. УЗО способно отзываться на суммарный показатель тока утечки со всех имеющихся линий несмотря на то, что в каждом отдельном случае соблюдается норма.

Универсальные приборы, рассчитанные на срабатывание при 30мА, монтируют после противопожарных. Следующие линии — санузел и детская комната (показатель Iу = 10мА).

Допускается переделка системы заземления в TN-C-S. Не допускается самостоятельное подключение повторного заземления к нейтрали. Если напряжение попадет на нейтральный провод от наружной сети, заземление станет единственным для окрестных домов, что при некачественно выполненной работе становится частой причиной пожаров. Повторное заземление рекомендуется выполнять на участке ввода с воздушной линии электропередачи.

В загородных домах устанавливают главный ввод и два автомата (на розетки и на переключатели света). Бойлер подключают к сети с помощью розетки или выделенного автомата.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

  • подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
  • дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
  • фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
  • электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

Маркировка дифавтоматов

На лицевую панель нанесена схема дифавтомата и другая информация.


Обозначения на лицевой панели дифавтоматов и УЗО

Время реагирования устройства очень важно. Для человека это время должно быть меньше времени начала фибрилляции сердца при поражении током. Время отключения дифавтомата по току утечки


Время отключения дифавтомата по току утечки

Как видим, в селективном дифавтомате время реагирования больше, чем в обыкновенном.

Это правильно, время реакции и ток утечки должны быть больше, это делается для того, чтобы сначала срабатывали дифавтоматы, непосредственно защищающие конкретную подсеть или конкретное устройство.


Времена отключения и пороговые токи утечки

Еще дифавтоматы различаются по токам, в которых предназначены работать.


Типы дифавтоматов по форме рабочего тока

Ток типа АС — обычный переменный ток, который используется в бытовой сети. Тип А — срезанный ток, как это делается в некоторых схемах управления для снижения мощности. Тип В — токи разной непредсказуемой формы. Типы А и В ставят в сетях промышленных предприятий с различными характерами потребляющих устройств возникающих при этом токов.

Принцип работы трехфазного дифавтомата. Дифференциальный автоматический выключатель. Обзор.

Дифференциальный автоматический выключатель (дифавтомат)  — это коммутационный аппарат предназначенный для защиты электрической цепи от сверхтоков, а так же от токов утечки.

Определение «коммутационный» означает, что данный аппарат может включать и отключать электрические цепи, другими словами производить их коммутацию.

Другими словами дифавтомат — это устройство совмещающее в себе функции  автоматического выключателя  и  УЗО .

У дифавтомата есть множество вариантов названий: автоматический выключатель дифференциального тока, дифференциальный автоматический выключатель, автоматический выключатель дифференциального тока и т.п.

Для чего нужен дифавтомат?

Как следует из определения дифавтомат выполняет следующие функции:

  • Защита  от сверхтоков, т.е. защищает электрическую сеть  от перегрузок и коротких замыканий.
  • Защита  от токов утечки, т.е. обеспечивает защиту  от пожаров и от поражения человека электрическим током.

В чем отличие УЗО от дифавтомата?

В отличие от УЗО, которое защищает электрическую сеть только от токов утечки, дифавтомат дополнительно обеспечивает защиту от перегрузок и коротких замыканий, и потому не требует дополнительной установки автоматического выключателя для своей защиты.

Устройство и принцип работы дифавтомата.

Как уже было написано выше дифавтомат представляет собой объединенные в общем корпусе автоматический выключатель и УЗО:

Для того что бы описать устройство и принцип работы дифавтомата необходимо в отдельности разобрать устройство и принцип работы автоматического выключателя, и УЗО, т.к. эти вопросы уже рассматривались в соответствующих статьях, здесь мы на этом останавливаться не будем.

  • Устройство и принцип работы автоматического выключателя читайте здесь.
  • Устройство и принцип работы УЗО читайте здесь .

Схемы подключения дифавтомата.

Подключение дифавтомата без заземления  осуществляется по одной из следующих схем:

Подключение дифавтомата с заземлением  осуществляется по одной из следующих схем:

При системе ТN-C-S  (когда нулевой проводник разделяется на нулевой рабочий и нулевой защитный):

Подключение дифавтомата в трехпроводную однофазную и пятипроводную трехфазную электросеть,  (так называемая система TN-S (когда нулевой рабочий и нулевой защитный проводники разделены):

ВАЖНО!  В зоне действия дифавтомата нельзя объединять нулевой защитный (провод заземления) и нулевой рабочий проводники! Другими словами нельзя в схеме, после установленного дифавтомата, соединять между собой рабочий ноль (синий провод на схеме) и провод заземления (зеленый провод на схеме)

Маркировка и характеристики дифавтоматов.

  1. Марка дифавтомата
  2. Тип   дифавтомата
  3. Номинальный ток и характеристика срабатывания : цифра обозначает  номинальный ток  в Амперах  —  максимальный ток при котором дифавтомат способен длительно работать без аварийного отключения цепи, буква обозначает  определяет диапазон срабатывания защиты дифавтомата, а так же время за которое это срабатывание происходит.
  4. ПКС — предельная отключающая способность дифавтомата. Данная цифра показывает максимальный ток короткого замыкания который способен отключить данный дифавтомат сохранив при этом свою работоспособность.
  5. Номинальное напряжение — напряжение при котором дифавтомат способен длительно работать не теряя свою работоспособность.

Порядок подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой монтажа и приобрели все, что нужно для установки, переходим к подключению. Оно производится в следующем порядке:

  • Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, поскольку они могут стать причиной некорректной работы прибора.
  • Отключите питание в домашней сети рубильником в распределительном щитке.
  • Тестером или отверткой-индикатором проверьте контакты подключенных потребителей, чтобы убедиться, что к ним не поступает напряжение.
  • Прикрепите к DIN-рейке дифавтомат.
  • Снимите изоляционный слой с концов подключаемого провода (примерно по 5 мм). Для этого удобнее всего использовать бокорезы.
  • Подсоедините фазные и нулевые жилы: от провода питания – к верхним клеммам защитного устройства, а от защищаемой линии – к нижним.

После этого остается включить питание сети и удостовериться, что прибор работает правильно.

Порядок сборки распредщита на дифавтоматах на видео:

Особенности конструкции дифференциальных автоматов

Комбинированный прибор состоит из двух главных узлов:

  • Автомат защиты, у которого два расцепителя. Электромагнитная катушка обеспечивает выключение питания в магистрали при коротких замыканиях. Тепловой расцепитель в виде биметаллической пластины нужен для обесточивания сети в случае увеличения предела нагрузки. У приборов бывает 2 (однофазная сеть) или 4 полюса (трехфазная сеть);
  • УЗО. Элемент защитного отключения не дает разъединить линию за счет реле. Узел в нормальных условиях генерирует магнитные потоки, равные по силе. При наличии токовой утечки реле переключается, обесточивая сеть.

Помимо УЗО и АВ дифавтомат включает дифференциальный трансформатор и электронный усилитель.

Преимущества и минусы устройств

Дифференциальные автоматы при условиях правильного монтажа обеспечивают надежную защиту электролинии. При покупке прибора с номинальным параметром тока в 16, 20, 25, 32 Ампер не нужно дополнительное УЗО.

К недостаткам относят отсутствие маркера-флажка у моделей некоторых производителей. Без этого обозначения сложно установить причину выключения питания.

Токовые параметры для бытовых сетей

По параметрам тока для срабатывания защиты устройства разделяют на классы:

  • В – допустимая нагрузка в 5 раз;
  • С – допустимая нагрузка в 10 раз;
  • D – допустимая нагрузка в 20 раз.

При минимальной емкости оборудования подойдут приборы В-класса, для квартиры или частного дома – С-класса.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
