Плиты перекрытия: размеры по ГОСТ, виды и их маркировка

Виды пустотных плит

С различным способом опирания

а) 1ПК-толщина составляет 220 мм, пустоты формируются диаметром 159 мм, опирание происходит по двум сторонам, длина от полутора до шести с половиной метра, ширина от 1 до 3,5 м, 1 пкт-опирание на три стороны, 1ПКК— корытное четырехстороннее опирание ;

б) 2 пк-высота плиты 220 мм, пустоты диаметра 140 мм, 2 пкт-опирание на три стороны, длина составляет от трех до шести метров, 2 пкк— четырехстороннее опирание, по длине выпускают 2,5–6,7м;

в) 3ПК- 220 мм, пустоты выполняют диаметром 128 мм, обозначения сторон опирания сходные с предыдущими;

С опиранием только по двум сторонам

а) 4ПК- плиты выпускают толщиной 260 мм, пустоты 158 мм, в верхнем поясе предусмотрены вырезы по всему контуру. Перекрывают пролеты до 6 м, шириной до 1,5 м;

б) 5 ПК – высота тела изделия 260 мм, диаметр пустотных отверстий 181 мм, длина для пролетов до 12 м, ширина 1,1м, 1,25 м, 1,48 м;

в) 6 пк-плиты изготавливают высотой в 300 мм, пустоты круглой формы 204 мм выпускают максимальной длины для больших пролетов 12 м;

г) 7 пк-толщина изделий предусмотрена 160 мм, круглые пустоты диаметром 115 мм, перекрывают средние пролеты до 6,5 м, ширина 1,1 м, 1,25 м, 1,49 м, 1,81 м;

д) ПГ-пустоты грушевидной формы, толщина плит 260 мм, длина прогонов 12 м, ширина выпускается различная, до 1,5 м ;

е) ПБ-серия, выпускаемых по технологии непрерывной формировки на стендах;

Основные формы и размеры плит

Согласно данному стандарту, можно выделить такие типы плит перекрытия:

однослойные сплошные;
многопустотные.

В свою очередь они разделяются по видам: однослойные -1П; 2П, пустотные на 1ПК; 2ПК и ПБ. Их габариты:

Вид панелей	Длина,м	Ширина,м	Толщина, м
1П	3; 3,6	4,8; 5,4 ;6; 6,6	0,12
2П	2,4; 3; 3,6;6	1; 1,2; 1,5; 1,8; 2,4; 3; 3,6	0,16
1ПК	2,4-6,6(шаг 0,3)7,2 ;7,5 ;9	1; 1,2; 1,5	0,22
2ПК	2,4-6,6(шаг 0,3)
ПБ	2-15(шаг0,1)	1,2;1,5

Кроме размеров, плиты делятся по способу опирания на стены:

двусторонний — это самый оптимальный метод, в этом случае торцы изделия кладутся на несущие стены здания;
трёхсторонний – в этом случае на стену опирается торцы панели ПКТ и одна из длинных сторон. При таком методе укладки возможен изгиб только свободной части плиты;
четырёхсторонний – применяется, когда от конструкции требуется увеличенная прочность. Плита марки ПКК монтируется на все четыре стороны плиты. Это довольно дорогой способ и применять его рентабельно только при возведении многоэтажных зданий.

https://youtube.com/watch?v=ZGyf13qDoQo

Процесс изготовления

Первым делом необходимо по всей площади помещения установить опорные вертикальные стойки необходимой высоты. В этом случае можно применять стойки из дерева или металла. Между ними должен быть шаг 1 м. Чтобы опалубка прочно держалась сверху, то необходимо выполнить монтаж деревянного бруса. В этом случае используется двутавровую балку. Затем на установленные ригели кладется горизонтальная палуба. О весе двутавровых балок вы можете почитать в нашей статье.

Плиты перекрытия пк размеры гост и другие данные можно найти в описании статьи.

На видео рассказывается об изготовлении пустотные плит перекрытия своими руками:

О том какова толщина монолитного перекрытия частного дома можно узнать из статьи.

После проведенных мероприятия обязательно проверьте правильность высоты, и по необходимости отрегулирует ее. Произведите необходимый монтаж всех вертикальных деталей опалубки. В этом случае нужно выполнить ограждение от внутренних краев сетки на расстоянии 150 мм. Когда процесс монтажа опалубки окончен, то необходимо, используя нивелир, выполнить тщательную проверку горизонтальности и ровности всех элементов.

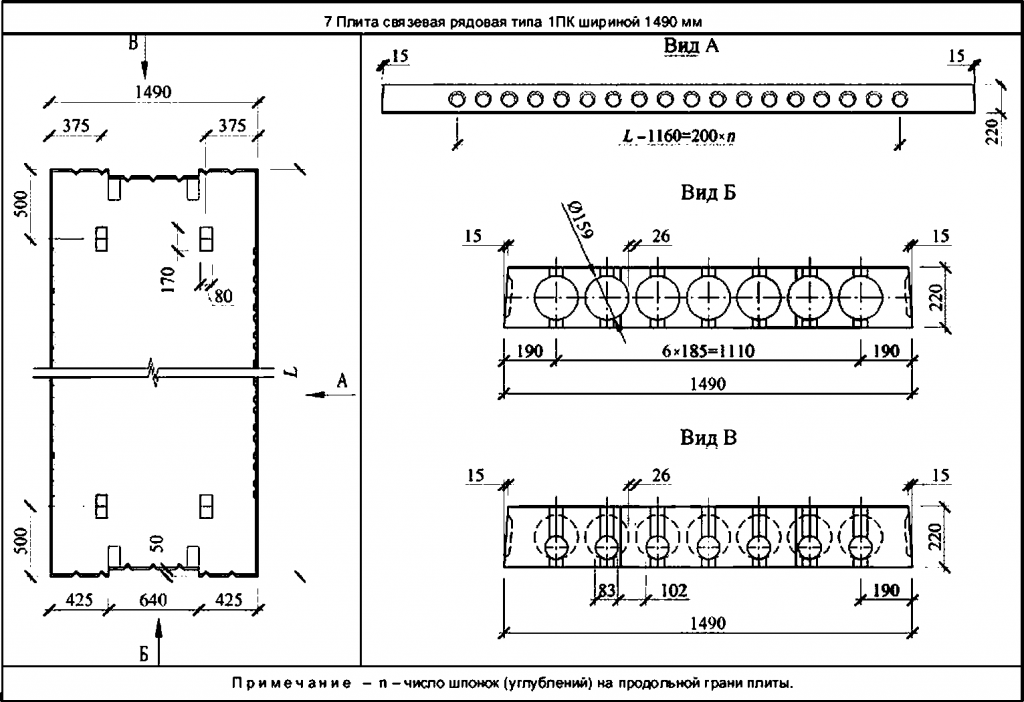

На картинке – разрез (сечение) пустотной плиты перекрытия:

Когда опалубка установлена, то можно приступать к изготовлению арматурного каркаса. Для этого стоит задействовать две арматурные сварные сетки ГОСТ 23279 85. Размер одной ячейки будет составлять 200 мм, а диаметр проволоки – 1,2 – 1,5 мм. Дл полноценного и надежного армирования плиты перекрытия стоит выполнять монтаж двух металлических сеток. Чтобы она правильно расположилась нижняя сетка, то стоит под ней установить специальные пластиковые пластификаторы. Их стоит монтировать в точках пересечения арматурной сетки, при этом между ними должен быть шаг 1 – 1,3 м.

Маркировка плит перекрытия пк или пб можно узнать из статьи.

Чтобы выполнить заливку бетона, необходимо применять уже готовый состав, который продается в специализированном магазине. Процесс заливки стоит осуществлять при помощи специального механического миксера через направляющий шланг. Таким образом, вы сможете гарантировать формирование равномерного слоя и придать конструкции будущего перекрытия.

О том какова цена плит перекрытия ПК можно узнать из данной статьи.

Когда вы заранее установили каркасы под технологические отверстия, то можно осуществлять непосредственную заливку. Материалы и рабочее время необходимо распределить так образом, чтобы процесс заполнения бетон происходил непрерывно. Делать заливку нужно до того момента, пока опалубка не будет полностью заполнена.

Когда указанные действия были выполнены правильно, то нужно произвести утрамбовку, используя для этих целей глубинный вибратор. Теперь остается просто ждать 30 дней, когда бетон полностью затвердеет. При этом на протяжении всего времени обрабатывать поверхность при помощи воды.

Плиты перекрытий железобетонные многопустотные используются по ГОСТ указанному в статье.

На видео – несущая способность плит перекрытия пустотных:

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий. Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями. Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

Отличительные особенности плит ПК и ПБ

Таблица 1. Сравнительный обзор отличий железобетонных плит перекрытия серий ПБ и ПК

Отличительные особенности	Серия железобетонных изделий
ПБ	ПК
Технология изготовления	Безопалубочное формование	Опалубочное формование
Максимальная длина	10,8 м	7,2 м
Несущая способность	Выпускаются плиты с предельной нагрузкой от 300 до 1600 кг/м2.	Стандартная – 800 кг/м2, реже в продаже встречаются изделия с предельной нагрузкой до 1250 кг/м2.
Состояние поверхности	Изделия отличаются идеально гладкой поверхностью с минимальным количеством сколов, что минимизирует стоимость последующих отделочных работ.	Формование выполняется в металлических опалубках, поэтому качество поверхность на порядок ниже по сравнению с ПБ.
Армирование	Все плиты армируются предварительно напряженной арматурой.	В изделия длиной до 4,2 м закладывается обычная арматурная сетка. В конструкции плиты длиной более 4,2 м, нижнее армирование выполняется предварительно напряженной арматурой.
Марка используемого бетона	М400-М500	От М200 до М400
Резка	Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.	Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.

Процесс производства плит по опалубочной технологии показан в следующем видео:

Техника изготовления плит с применением безопалубочного метода непрерывного формования рассмотрена в следующем видеоматериале:

Сборные плиты перекрытия – плюсы и минусы

Они привлекают застройщиков множеством достоинств:

приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

необходимость использования грузоподъемного оборудования;
наличие пространства между панелями, которое необходимо герметизировать;
недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Железобетонным изделиям отводится особое место в строительном мире

Что лучше монолитный или панельный дом. Монолитные дома

Монолитный – у дома конструируется цельная монолитная основа.
Монолитно-каркасный – элементами основания служат колонны из железобетона и перекрытия. Сперва собирают монолитный каркас, а потом приступают к работе над стенами из легких конструкций -силикатных блоков, кирпича.

Плюсы и минусы монолитных домов

Разумеется, у подобных строений тоже есть достоинства и недостатки. К основным большинство специалистов и обывателей причисляют:

возможность возводить конструкции в любое время года. В осенние и зимние месяцы (если за окном минусовая температура) раствор бетона можно просто подогреть, и процесс не остановится;
возможность возводить здания высокой этажности;
шансов затопить соседей просто нет! При прорыве трубы проникновение воды в другие квартиры исключено благодаря цельной конструкции;
даже после черновой отделки стены получаются ровными и гладкими, так что делать ремонт становится намного легче;
срок службы строения огромен – до 150 лет;
застройщики нередко предлагают услугу по созданию произвольной планировки;
цельная конструкция с равномерной осадкой – надежный «рецепт» от появления трещин;
хорошая теплоизоляция;
средняя звукоизоляция. Довольно спорный пункт, который можно причислить как к плюсам, так и к минусам. Беспокойные и шумные соседи не доставят вам хлопот, однако ремонтные работы (например, штробление стен) будут передаваться по всему зданию.

К недостаткам обычно причисляют:

довольно долгий период строительства;
большие финансовые затраты.

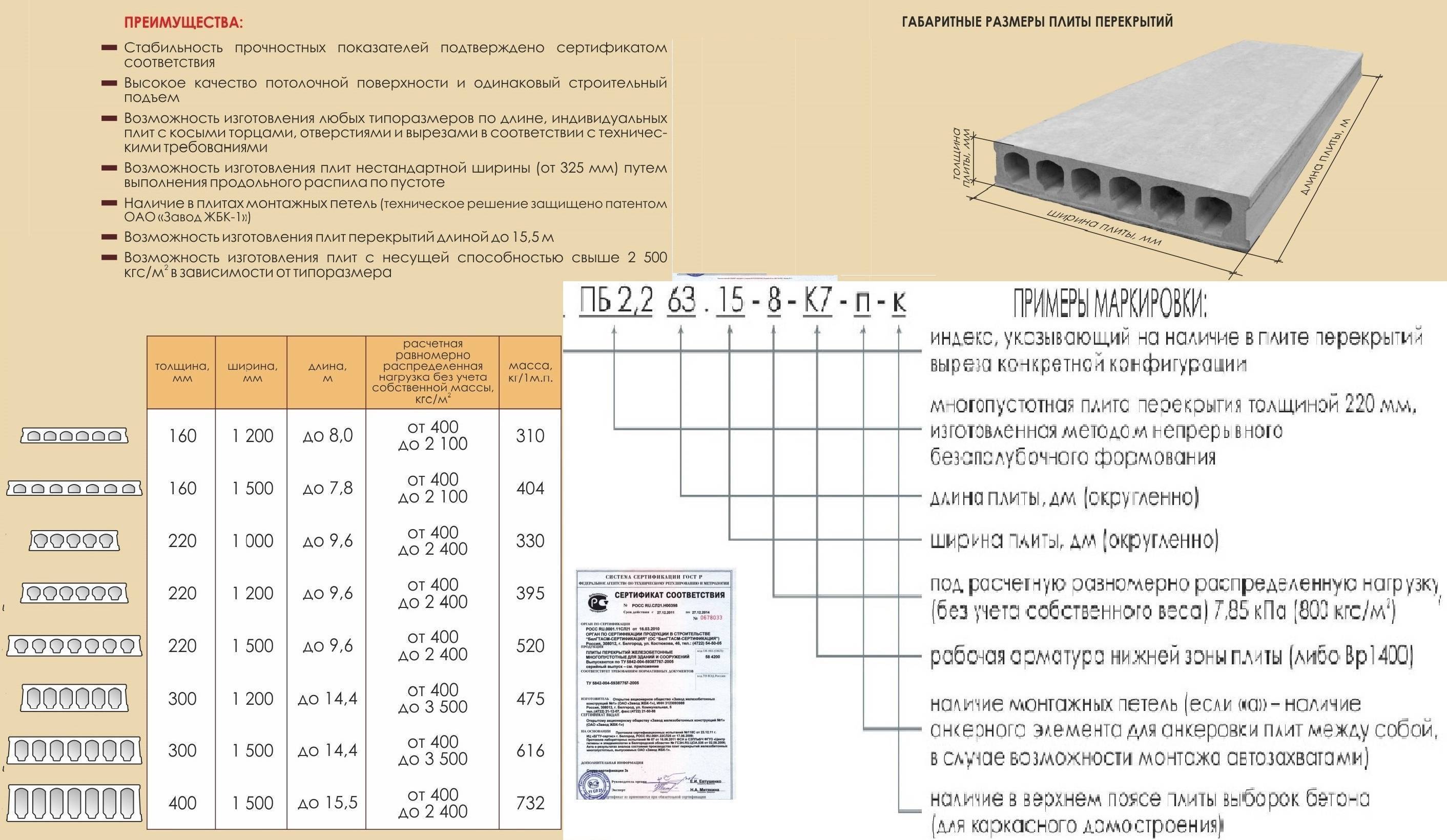

Обозначения и маркировка

Для того, чтобы выбрать подходящую именно для той или иной постройки, применяется специальная маркировка плит перекрытия. Из нее можно узнать все характеристики изделия. Начиная ее длиной и заканчивая предельной нагрузкой, которую сможет выдержать данное изделие.

С маркировкой следует разобраться досконально, чтобы потом не допустить ошибки при выборе.

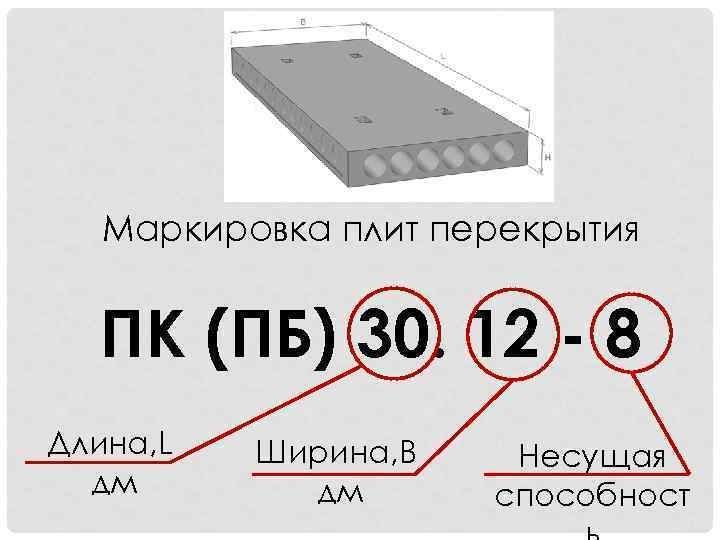

Типичный пример маркировки выглядит так: ПК60-12-8.

В этом цифро–буквенном коде, каждый составляющий элемент говорит об отдельных характеристиках:

ПК будет обозначать, кого типа данная плита
60 – обозначение ее длины в дециметрах
12 – измеряемая так же в дециметрах, ширина
8 – индекс допустимой нагрузки

Зная маркировку, можно без труда подобрать необходимые элементы будущей постройки.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

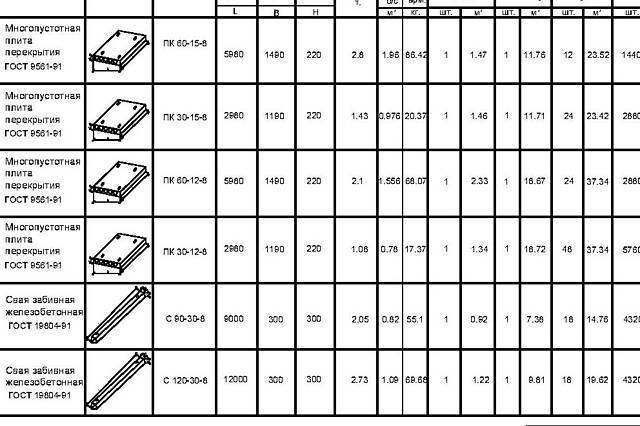

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:

длина, которая может составлять 1,68–12 м,
ширина, изменяемая в пределах 0,98–1,48 м;
толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

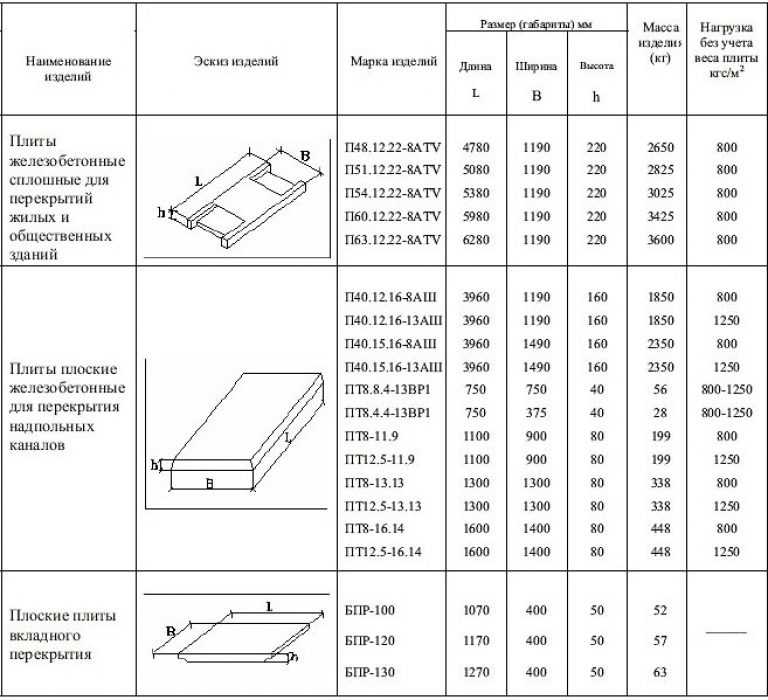

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

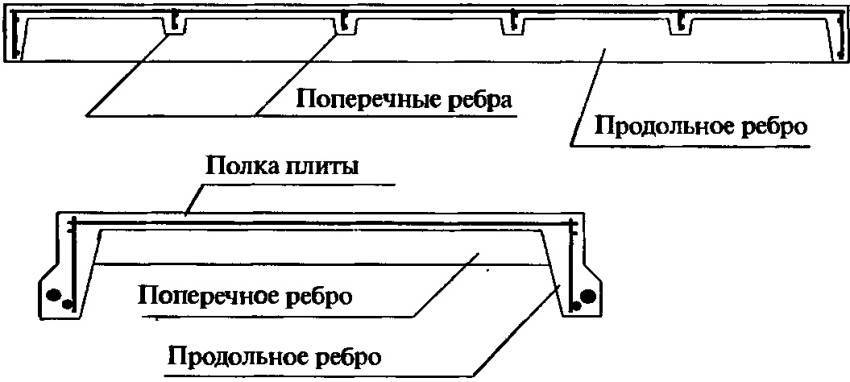

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

буквы и цифры, характеризующие геометрические параметры и вес;
коэффициент, отражающий несущую способность;
тип и класс арматуры;
тип и марку бетона;
дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

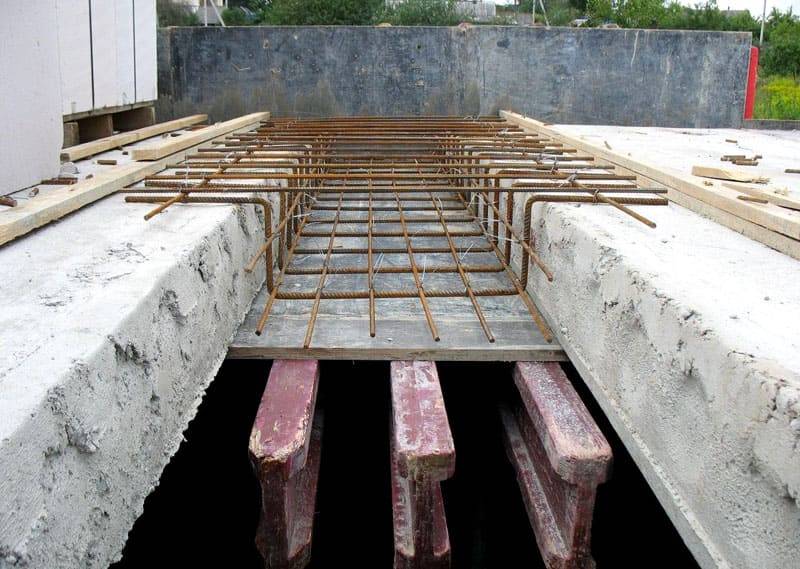

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Почему стоит выбрать из железобетона

Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями

Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных

Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.

Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.

На видео – сортамент и размеры плит перекрытия:

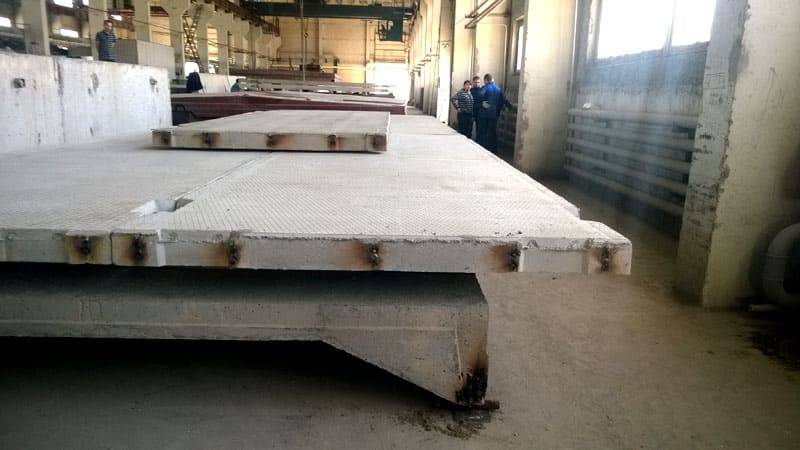

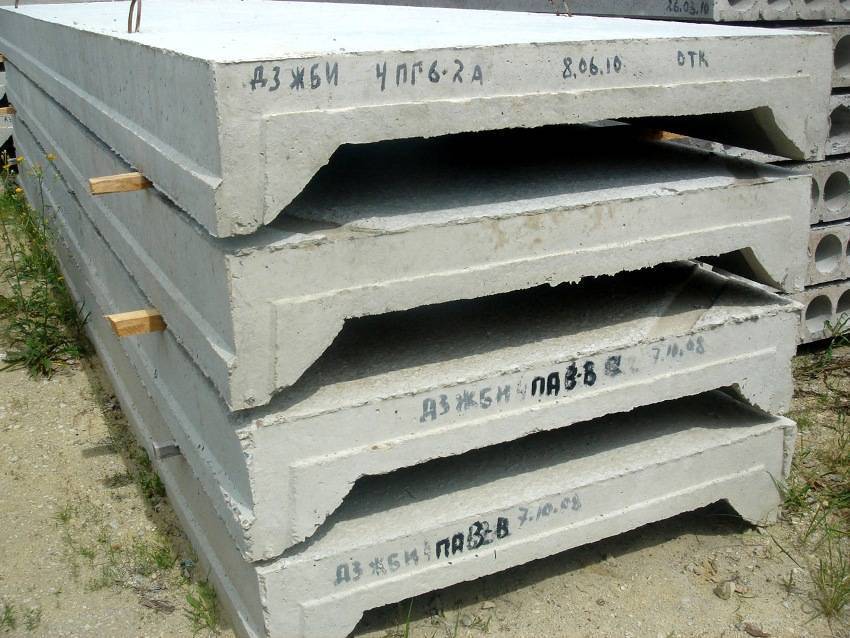

Что собой представляют ребристые плиты, их основные характеристики

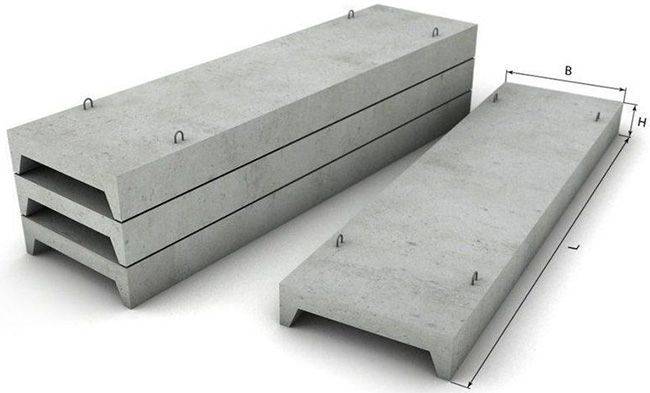

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

О сборных плитах по сериям ПК и ПБ

Плиты ПК часто используют для создания межэтажных перекрытий, но постепенно с рынка они вытесняются ПБ. Основное отличие и преимущество плит ПБ – технология безопалубочного производства, благодаря которой панели можно делать практически любой длины (изделие идет с конвейера лентой и режется на нужные куски).

Толщина плит стандартная и равна 22 сантиметрам. При расчетах толщины перекрытий дополнительно учитывают такие параметры: толщина бетонной стяжки до 5 сантиметров, слой изоляции (если есть), слой напольного покрытия, сам потолок. Все это влияет на особенности монтажа плиты, поэтому просчитывается заранее.

Все плиты используются для создания надежного и прочного перекрытия. В индивидуальном малоэтажном строительстве плиты применяются для: закладки полов, разделения чердаков и этажей, создания односкатных крыш в хозпостройках, ограждающих конструкций, площадок.

Стандартная несущая способность плит с весом мебели и людей составляет 150 кг/м2, звуко- и теплоизоляционные характеристики гарантируют надежную защиту от шума и холода даже там, где монтируются однослойные полы.

Длинные плиты (до 9 метров для ПК, 12 для 4-6 ПК, ПГ) актуальны для монтажа промышленных, общественных зданий, они универсальны и могут использоваться где угодно

Выбирая размер, обязательно учитывают важность соблюдения нормы закладки на опоры – 7-15 сантиметров в соответствии с материалом стен

Армирование ПК осуществляют сталью марки А4-А5, а также поперечной проволочной сеткой небольшого диаметра. Серия ПБ предполагает только продольную арматуру из прочных стальных прутьев класс К-7. Благодаря отсутствию поперечного каркаса плиты можно резать под любым углом, используя в строительстве здания необычной конфигурации.

Все плиты шлифуются, поэтому их поверхность практически не требует подготовительных отделочных работ. Что касается стоимости, то обычно плиты серии ПБ стоят дешевле, чем ПК. В общем же при пересчете на квадраты цены квадратного метра, перекрытие шириной в 1 метр стоит дороже применения изделий 1.2-1.5 метра шириной.

Производство

Производят их, чаще всего, с применением конвейерной технологии. Весь процесс, происходит при прохождении нескольких технологических этапов, на каждом из которых производится определенная операция.

В основном, этот способ применим для изготовления большого количества однотипных конструкций. Поэтапно, все они проходят тот или иной вид обработки, а в конце конвейера получается полностью готовая часть будущего здания или сооружения.

Все этапы происходят друг за другом, а перемещается заготовка, по специальной конвейерной ленте. Это исключает необходимость переносить их при помощи крана, а перемещения происходят строго по заданному временному интервалу.

Определяется такой интервал времени, периодом, который необходим для выполнения самой длительной операции. После ее окончания, все заготовки перемещаются к следующему этапу производственной линии.

Также, при таком варианте, все этапы производства, проходят без применения ручного труда.

Недостатком этого варианта производства, является необходимость больших единовременных вложений в оборудование. При создании производства, следует учесть и высокую производственную мощность объекта, необходимую для безубыточной его работы.

Поточно – агрегатный метод производства, подразумевает несколько иную технологию производственного процесса.

При изготовлении, с помощью формовальных машин, заготовки сформировываются в специальных опалубочных формах, из бетонной массы, после чего, краном перемещаются для тепловой обработки в специальную камеру.

После прохождения через этот процесс, с готовой детали снимается опалубочная форма, которая отправляется для повторного использования.

Основным отличием от применения конвейера здесь будет произвольный временной интервал между операциями и перемещение всех частей при помощи кранов.

Еще одним существенным отличием такого способа производства плит перекрытия, будет возможность более гибко подходить к изготовлению различных по характеристикам образцов продукции.

Расчет количества плит и их размеров

Как правило, в частном домостроении чаще применяются многопустотные плиты. Их количество и размеры рассчитываются исходя из габаритов перекрываемого пролета. Это удобнее выполнять, разработав предварительно схему укладку в определенном масштабе.

Рисунок 10. Составленная вручную схема раскладки ЖБИ

Вес

Таблица 2. Примерный вес пустотелых плит разных серий

Марка изделий	ПК	ПБ	ПНО	3,1ПБ и 1,6ПБ
Вес квадратного метра плиты, кг	280-310	300-330	210-230	220-240

Размеры стандартных плит

Таблица 3. Габаритные размеры многопустотных железобетонных изделий

Марка изделия	Ширина, мм	Длина, мм	Толщина, мм
ПК	1000, 1200, 1500, 1800	от 1600 до 7200	220
ПБ	1000, 1200, 1500	от 1600 до 10800	220
3,1ПБ и 1,6ПБ	1000, 1200, 1500	от 1600 до 9000	160
ПНО	1000, 1200, 1500	от 1600 до 6300	160

Другие параметры

Не менее важным параметром при выборе плит является их несущая способность. Так, предельная нагрузка у железобетонных изделий, изготовленных по опалубочному методу, обычно составляет от 800 до 1250 кг/м2. А выбор плит ПБ по несущей способности гораздо шире – от 300 до 1600 кг/м2.

Рисунок 11. Плиты ПК (слева) и ПБ (справа)

Классификация плит перекрытия

Существует три типа плит перекрытия:

Пустотные (ППП). Сегодня они являются наиболее востребованным материалом на строительном рынке. Применяют их не только в жилом и промышленном строительстве, но и в частном. Иногда их используют при сооружении теплотрасс и тоннелей.

Ребристые (РПП). В поперечном сечении эти изделия имеют П-образную форму. Область применения подобных изделий – промышленное строительство, гаражи, прокладка трубопроводов для отопительных и водопроводных систем.

На заметку! При строительстве жилых домов их не используют ввиду того, что поверхность стыка потолка со стенами приобретает неказистую форму, в результате чего усложняется его отделка, а также прокладка инженерных коммуникаций.

Полнотелые (ПТПП). Эти изделия представляют собой монолитные ж/б плиты перекрытия, заливку которых осуществляют непосредственно на строительном объекте.

На первых двух типах остановимся поподробнее.

ЧТО ЛУЧШЕ? МОНОЛИТ ИЛИ ПЛИТЫ ПЕРЕКРЫТИЯ?

Строительство монолитное в наше время становится наиболее распространенным. Тем не менее плиты перекрытия из железобетона не становятся менее популярными. Какой же материал перекрытий наиболее удобен: монолит или ЖБИ?

Если упоминать о частном домостроении, то конечно удобнее ЖБИ пустотные плиты перекрытия. При устройстве монолитных перекрытий при малой площади затраты неоправданно велики. Строители, как правило, используют монолит, только в случаях, когда применение ЖБИ плит перекрытия не представляется технически возможным. Помимо этого, в большинстве случаев, монолитные плиты перекрытия обходятся дороже, в то время, как технические характеристики плит перекрытия из железобетона превосходят технические характеристики монолита. Монолитные плиты производят на месте, а плиты перекрытия железобетонные изготавливаются в условиях заводского производства. Как уже упоминалось, в случае когда площадь перекрытия невелика, то применение монолитных плит финансово неоправданно, если же площади перекрытия велики, то в этом случае монолит не обеспечивает необходимой прочности. Производство монолитных плит, как правило, требует повышенных временных затрат, а также применения большего числа материалов и строительных инструментов. При производстве монолитных плит требуется установка опалубки, заливка бетона, укрепление всей конструкции арматурой, а также организация нужных опор – это очень сложный процесс. В то время как монтаж железобетонных плит перекрытия требует только подъема плит на требуемую высоту и в крайних случаях – обрезание железобетонных плит перекрытия до нужного размера. Хотя нужно отметить, что при производстве монолитных перекрытий, бетон также требуется доставлять на необходимую высоту. ЖБИ перекрытия, во время выравнивания уровней при монтаже, обеспечивают достаточно ровные поверхности потолка и пола, добиться того же самого от монолита оказывается намного сложнее. Очень большим недостатком монолитных перекрытий являются достаточно низкие изоляционные характеристики материала. Монолитная плита, в отличие от ЖБИ плиты перекрытия, с точки зрения звукоизоляции, намного хуже, она передает резонансом на нижние этажи все шумы. ЖБИ перекрытия по сравнению с монолитом, обладают хорошей звукоизоляцией, это касается также и теплоизоляции. ЖБИ плиты перекрытия, изготовленные из напряженного бетона, кроме всех звуко- и тепло-изоляционных свойств, обладают также большим запасом прочности. Изготовление в заводских условиях в соответствии с ГОСТ или ТУ, обеспечивает защиту плит перекрытия от провисания и прогибания. В процессе производства стальная арматура, находящаяся внутри плиты, пребывает в специальной форме-опалубке под большим натяжением. Что совершенно невозможно добиться при производстве монолитных плит на строительной площадке. Надежность и качество монолитных плит перекрытия невозможно предсказать, так как это зависит от нескольких факторов, в то время как ЖБИ плиты перекрытия производятся с учетом специально разработанных стандартов в условиях завода и проходят специальный технический контроль. Производство монолитных плит перекрытия требует намного больше времени, по сравнению с монтажем ЖБИ плит перекрытия. С пожаробезопасной точки зрения, лучшими техническими характеристиками обладают плиты перекрытия пустотные, изготовленные из железобетона. Монолитная плита перекрытия при высоких теспературах может провисать, изгибаться и скручиваться. Кроме этого, монолитные перекрытия, как правило, имеют больший вес, это требует отдельных расчетов при проектировании опор здания, а также мощного фундамента. Использование монолитных плит перекрытия оправдано лишь тогда, когда нет возможности установить заводские плиты перекрытия. Как правило, это участки малых размеров, а также сложной формы. При этом экономия при использовании заводских плит перекрытия, по сравнению с монолитными, достигает 30 %. Технически, в подавлдяющем большинстве случаев, изготовление монолита намного сложнее, чем монтаж железобетонных плит перекрытия. И прочность заводских ЖБИ плит перекрытия, а также различные изоляционные характеристики намного превышают такие же параметры монолита.

Преимущества пустотелых железобетонных плит

Многопустотные плиты являются универсальным строительным материалом, который применяется для устройства горизонтальных несущих конструкций в гражданском, коммерческом и промышленном строительстве. Наличие технологических пустот в их конструкции обеспечивает множество преимуществ по сравнению с монолитными конструкциями:

Небольшой вес – минимизирует нагрузки на фундамент здания.
Улучшенная тепло- и шумоизоляция – воздух, содержащийся в пустотах, выступает в качестве дополнительной изоляции между этажами.
Высокая несущая способность и прочностные характеристики.
Быстрый монтаж – выполняется с привлечением автокрана для подъема и укладки конструкций на несущие стены.

Это общие преимущества всех многопустотных плит перекрытия, поэтому остановимся подробнее на отличительных особенностях отдельных серий:

ПК – в относительно больших пустотах правильной круглой формы можно прокладывать инженерные коммуникации (сливные, вентиляционные трубы и т.д.). Из недостатков можно отметить не очень качественную поверхность, поэтому на черновую отделку уйдет больше времени, сил и денег, чем при использовании безопалубочных изделий. Но при этом более низкая цена продукции этой серии компенсирует дополнительные затраты.
Фото 6. Изготовление плит ПК
ПБ – более гладкая поверхность минимизирует расходы на отделку. За счет отсутствия поперечного армирования их можно без риска потери несущей способности резать как в продольном и поперечном направлении, так и под углом 45°. Но они более дорогостоящие по сравнению с ПК, что компенсируется отсутствием необходимости в толстослойной черновой отделке.
Фото 7. Производство изделий ПБ

Плиты перекрытия – плюсы и минусы применения, виды, размеры
