Плита перекрытия — важнейший элемент любого строения

Сфера назначения

При строительстве малоэтажных домов частного характера, многоэтажных зданий, промышленных объектов применяются плиты:

• перекрытия;
• фундаментальные;
• стеновые (наружные и внутренние).

Они составляют основу зданий. При строительстве дорог не только для наземного транспорта, но и воздушного. Самолет оказывает большую нагрузку на взлетную полосу, справиться с ней под силу бетонной плите. В этом случае применяются типы покрытий:

• дорожные;
• тротуарные.

Дорожные постоянно совершенствуются. Они великолепно решают проблему, когда необходима оперативность, надежность. При возведении железобетонных ограждений, не обойтись без бетонных плит. Хотя они не так востребованы.

Требования ГОСТ

Упомянутый выше ГОСТ 28042-2013 предъявляет к плитам покрытия следующие требования:

• Плиты должны быть прочными и жёсткими, не подвергаться трещинам, выдерживать требуемое напряжение;
• Бетон, используемый для их изготовления, также должен быть прочным, морозоустойчивым и водонепроницаемым. В том числе он оценивается по плотности. В случае тяжёлого бетона, его плотность должна быть 2200 -2500 кг/м3, а если используется лёгкий, то 1800 – 2000 кг/м3.
• Плита, изготовленная из бетона любого типа, обязательно должна быть гидроизолирована.
• Сталь, используемая при армировании, также должна удовлетворять техническим требованиям к металлу. Это требование касается и петель для монтажа. Все железобетонные плиты покрытия и перекрытия поступают в продажу только после их проверки на соответствие перечисленным выше показателям. Разумеется, проверка осуществляется выборочно, испытаниям подвергаются несколько штук из партии.

Как выполняется заливка плиты на несущие стены дома?

Для этих целей используется бетонная смесь, которую готовят путем смешивания следующих компонентов:

• Очищенный песок;
• Щебень или гравий (фракция 3 см);
• Цемент «Портланд» марки М400.

Компоненты смешивают и заливают водой, затем тщательно перемешивают, чтобы получить бетон сметанообразной консистенции. Обычно смесь готовят в бетономешалке. Это оборудование позволяет равномерно и максимально эффективно смешать все компоненты раствора. Если планируется заливка большого количества плит, целесообразно приобрести готовый бетон. Доставка материала к месту проведения строительных работ осуществляется на специальном автомобиле (миксере).

Алгоритм бетонирования:

1. Подача раствора в подготовленную опалубку.
2. Равномерная заливка смеси и ее распределение по всей площади плиты.
3. Утрамбовка бетонной смеси, которая проводится при помощи механического вибратора.

После проведения всех необходимых мероприятий выполняется выравнивание поверхности. В течение месяца бетон необходимо дополнительно увлажнять, а его поверхность специально накрывают пленкой. Это нужно для предупреждения появления на поверхности трещин. При необходимости проводится утепление монолитного перекрытия с использованием соответствующих стройматериалов.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

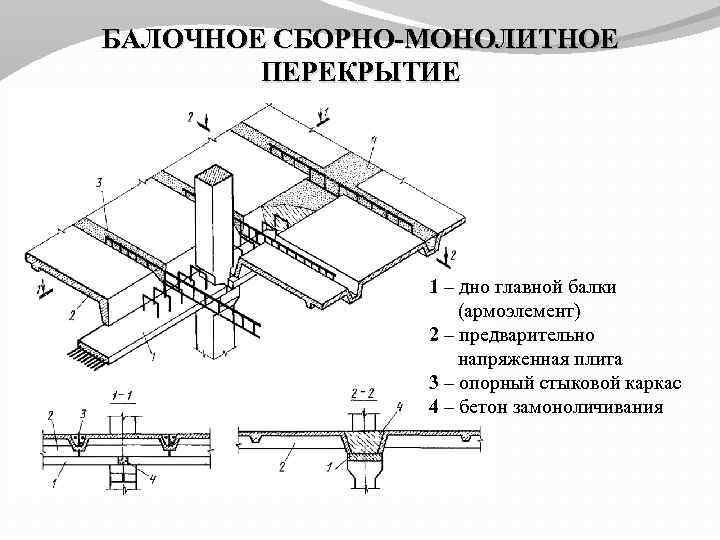

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

По технологии устройства различают:

• монолитное балочное перекрытие;
• безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
• имеющие несъемную опалубку;
• по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

• чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
• расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

Подготовка

Любое строительство имеет свой проект, который создан на основе нескольких нормативных документов. Основные разделы проекта.

Перед укладкой перекрытий следует осуществить нивелировку, то есть убедиться в идеальности несущей горизонтальной плоскости. Для этого используют нивелир или гидроуровень. Профессионалы иногда пользуются лазерным уровневым вариантом.

Перепад по СНиПу составляет не более 5-10 мм. Для выполнения нивелировки достаточно уложить длинный брусок на противолежащие стены, на который устанавливается измерительный прибор. Так устанавливается точность по горизонтали. Аналогично следует произвести замеры высоты в углах. Полученные значения записываются прямо на стенах мелом или маркером. После выявления самых крайних точек сверху и снизу осуществляется выравнивание с помощью цемента.

Перед монтажом перекрытий выполняется опалубка. Ее можно сделать самостоятельно либо использовать заводской вариант. Готовая покупная опалубка имеет подробную инструкцию, в которой описан весь процесс монтажа, вплоть до регулировки высоты.

Если стены возводятся из газосиликатных материалов или пенобетона, то перед монтажом перекрытий их нужно дополнительно усилить. В этих целях используют армированный пояс либо опалубку. Если сооружение кирпичное, то последний ряд перед перекрытием нужно сделать тычковым.

При подготовке к строительно-монтажным работам следует заранее подготовить компоненты для раствора – цемент с песком и воду. Также понадобятся керамзит или щебенка, которыми заполняются отверстия перед черновой отделкой.

В пустотных перекрытиях, согласно СНиП, следует обязательно заделывать отверстия со стороны наружной стены. Делается это для исключения ее промерзания. Также предписано закрывать отверстия с внутренней стороны, начиная с третьего этажа и ниже, обеспечивая тем самым прочность конструкции. В последнее время производители выпускают изделия с уже заделанными пустотами.

Перед началом монтажа перекрытия нужно очистить от грязи, особенно если на них остались следы старого бетона. Если этого не сделать, то пострадает качество установки.

На подготовительном этапе проверяется гидроизоляция фундамента на отсутствие разрывов и дефектов.

Монтаж

Качественный и правильный монтаж должен выполняться в четком соответствии с планом, где указываются параметры опирания плит на стены. Если площадь опирания будет недостаточной, конструкция может разрушиться, если избыточной – увеличатся теплопотери.

Глубина опирания при монтаже плит перекрытий:

• На железобетон – 7.5 сантиметров
• На стальные конструкции – 7 сантиметров
• На блоки из газо/пенобетона – 15 сантиметров
• На кирпич – 9 сантиметров

Максимальная глубина заделки панелей в стены должна составлять не более 16 сантиметров (легкие блоки/кирпич) или 12 сантиметров (железобетон/бетон).

До начала монтажа заделываются все пустоты в панелях на глубину минимум 12 сантиметров с использованием легкого бетона. «На сухую» панели не кладут – до укладки стелют растворный слой толщиной максимум 2 сантиметра, что обеспечивает равномерную передачу нагрузки.

Если монтаж осуществляется на хрупкие или легкие блоки, под ними кладут бетонный монолитный армированный пояс, который не позволяет блокам продавливаться, но предполагает правильное наружное утепление.

При монтаже обязательно контролируют отклонение разности показателей лицевых поверхностей смежных плит. Это делают в швах. Ставить панели «ступеньками» недопустимо. Демонтаж потом выполнить труднее, чем сразу сделать все правильно.

Допуски по строительным нормам (в соответствии с длиной плит):

• До 4 метров – максимум 8 миллиметров
• 4-8 метров – максимум 10 миллиметров
• 8-16 метров – максимум 12 миллиметров

Опирание плит

У каждой плиты перекрытия есть определенная глубина опирания, которая регулируется СНиП 2.08.01-85. В зависимости от типа опирания глубина может быть разной.

Какой должна быть глубина опирания:

• По контуру, двум длинным/одной короткой стороне – 4 сантиметра
• По двум сторонам и пролете 4.2 метра, по двум коротким/одной длинной – 5 сантиметров
• По двум сторонам с пролетами больше 4.2 метра – 7 сантиметров

В сериях рабочих чертежей панелей указывается минимальная глубина опирания, также информацию можно уточнить у производителя. Максимальная глубина опирания может быть разной – от 16 до 25 сантиметров. Не стоит опирать плиты слишком сильно, так как это негативно влияет на способность воспринимать плитами изгибающие нагрузки. Чем более глубоко панель идет в стену, тем меньше будут допускаемые напряжения от нагрузок на торцы.

Опирать плиты вне зон опирания запрещено. Стены из легких хрупких материалов усиливаются армопоясом. Для теплой керамики допускается прокладка полнотелого прочного кирпича.

Укладка плит

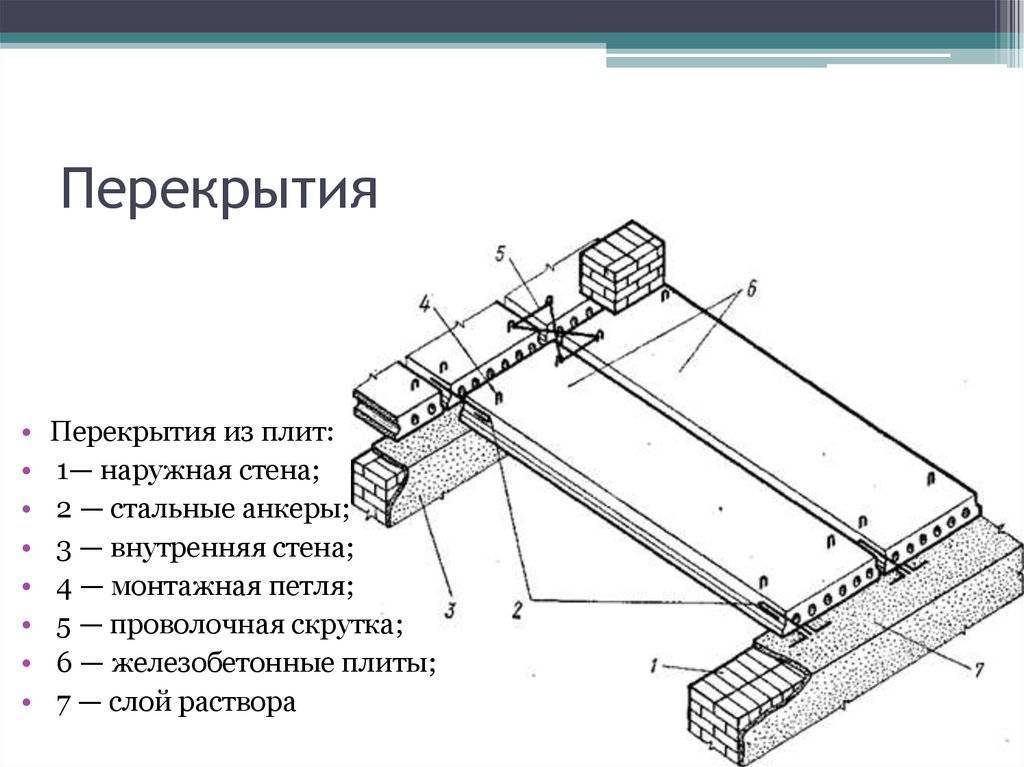

Плиты перекрытия укладываются на армопояс/стену на раствор из песка и цемента толщиной до 2 сантиметров. Поверхности смежных плит должны быть совмещены вдоль шва – выравниваются для ровности потолка или пола (чтобы потом избежать большого слоя настила и проще было выполнять отделку).

В процессе монтажа плиты кладут исключительно на те стороны, которые можно использования для опирания. Обычно это 2 стороны (для 1ПК и ПБ), третью сторону стеной «защемлять» нельзя, если она не предназначена для опирания. Это может привести к тому, что полнотелая плита не сможет корректно воспринимать нагрузки сверху, появятся трещины.

Монтаж плит перекрытий осуществляется до строительства межкомнатных перегородок, на них плиты не опираются. Плита должна какое-то время постоять («провиснуть»), а после создаются ненесущие межкомнатные перегородки.

Зазор между панелями может быть разным – кто-то кладет плотно, другие считают оптимальным зазор до 5 сантиметров. Пространство зазора заделывают раствором. Плиты можно перевязывать сваркой, что актуально в сейсмоопасных зонах.

Там, где нет возможности укладки плит, можно сделать заливку монолитного перекрытия своими руками. Заливка осуществляется после монтажа плит.

Утепление

Торцы перекрытий, которые находятся на наружных стенах, обязательно утепляют. Особенно актуально утепление чердачного перекрытия по железобетонной плите, которая обладает высоким показателем теплопроводности и выступает в роли мостика холода. Обычно утепляют экструдированным пенополистиролом толщиной 5 сантиметров.

https://youtube.com/watch?v=ZGyf13qDoQo

Правильно произведенные и уложенные плиты перекрытия обеспечивают высокое качество, надежность, прочность и долговечность сооружения. С их помощью можно быстро и эффективно смонтировать перекрытия различных зданий и конструкций.

Как производится правильное армирование монолитной плиты перекрытия?

Для проведения работ по армированию нужно подготовить следующие стройматериалы:

• Рифленая арматура, величина диаметра прутков которой должна составлять не менее 12 мм. Рифленая поверхность прутков обеспечивает лучшее соединение с бетоном и способствует увеличению прочностных характеристик готовых плит.
• Подкладки, выполненные из дерева или металла. Их используют для установки арматуры в требуемое положение, чтобы прутья располагались на одной высоте по всей площади бетонирования, а в процессе заливки бетона оставались неподвижными.
• Отожженная проволока и специальное приспособление для вязания, чтобы упростить и ускорить процесс фиксации арматуры для создания надежного каркаса.
• Болгарка с отрезным кругом по металлу, с помощью которой будет осуществляться нарезка арматуры требуемой длины.

Этапы создания арматурной решетки:

1. Нарезка металлических прутьев требуемой длины.
2. Укладка продольных заготовок на удалении друг от друга от 15 до 20 см.
3. Связывание поперечных прутьев.
4. Вертикальная укладка прутьев с шагом 100 см и их последующая фиксация к арматурной решетке.
5. Фиксация сетки верхнего уровня и ее крепление к опорам.

Следует учитывать, что укладку арматурных прутьев необходимо выполнять внахлест. Это позволит придать готовой плите большей прочности.

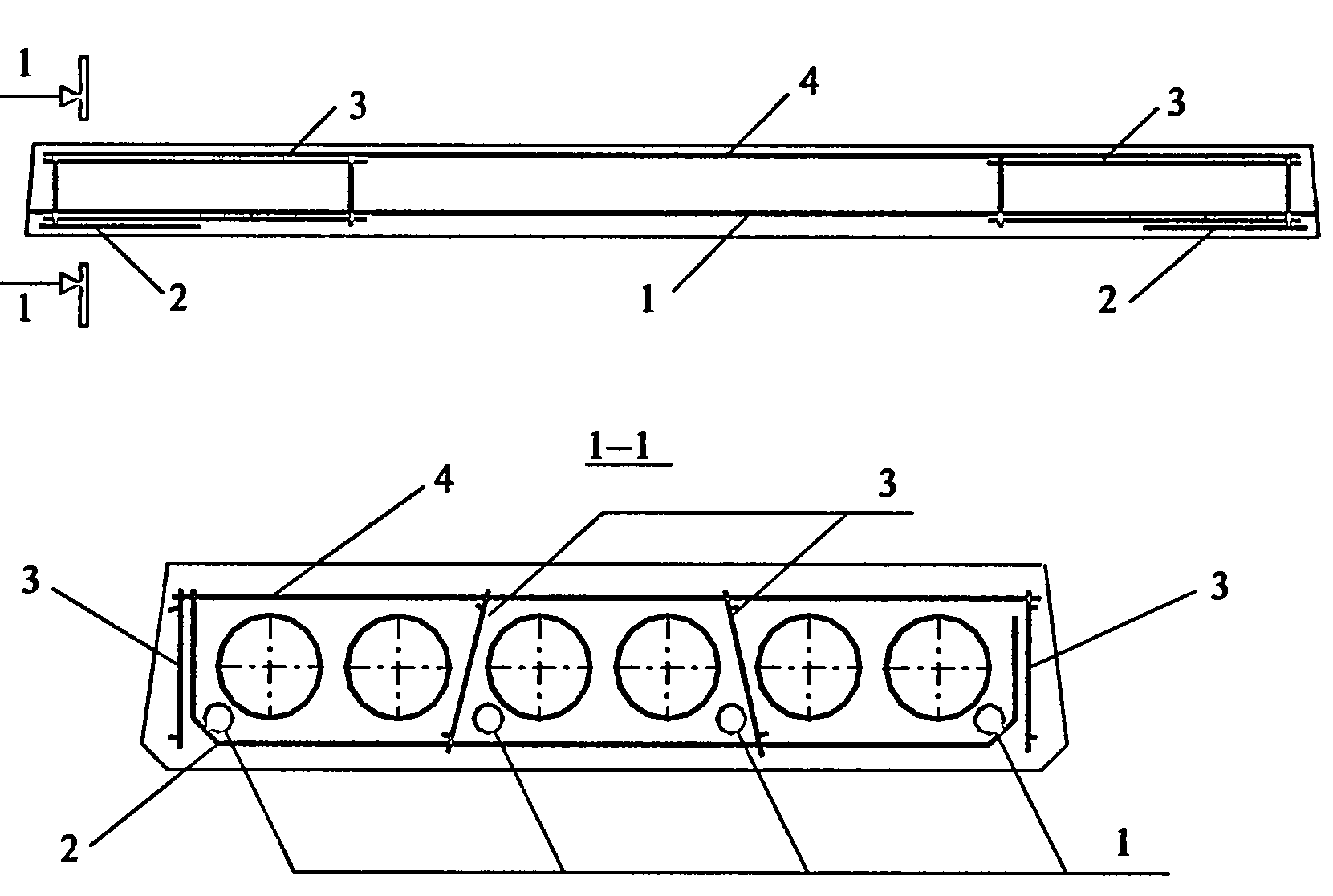

Правильное крепление арматурной сетки

Техника безопасности

При выполнении монтажных и подготовительных работ следует соблюдать определенные правила техники безопасности, призванные не допустить несчастных случаев. Они прописаны во всех нормативных актах по строительству.

Все подготовительно-организационные мероприятия в области строительства прописаны в СНиП. Среди основных можно перечислить следующие.

Это лишь базовые правила. В СНиП приведено гораздо больше условий для безопасного выполнения строительных работ при укладке перекрытий.

Стоит акцентировать внимание на том, что возведение сооружений относится к деятельности с высокой степенью опасности. Поэтому только неукоснительное выполнение правил безопасности является залогом сохранения жизни работников во время строительства здания и его владельцев в будущем

Конструкционные особенности пустотных плит

Как просто догадаться, внутри железобетонные плиты перекрытия (ПК) являются пустотными, в силу чего и маркируются при продаже как многопустотные. Но отверстия внутри таких плит, вопреки заблуждению, может иметь не только овальную, но и круглую, квадратную и иную форму.

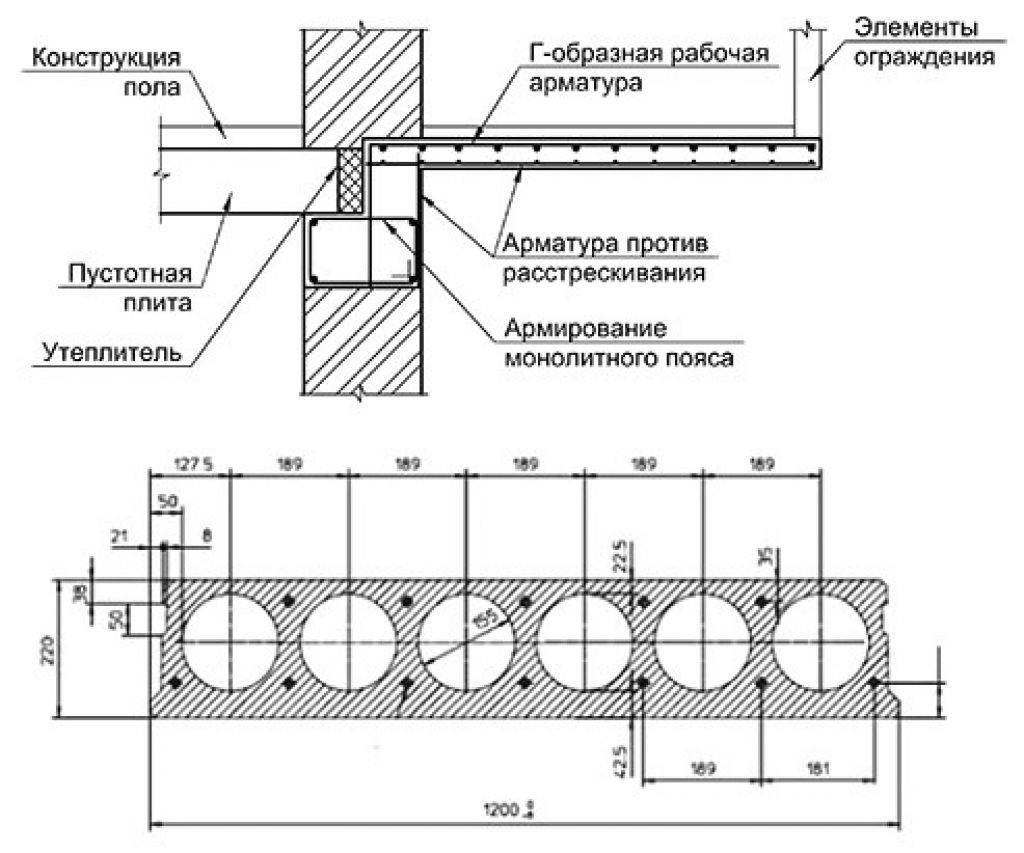

Схема опирания пустотной плиты перекрытия

Впрочем, в большинстве случаев плиты перекрытия (ПК) имеют именно цилиндрические пустотные окружности внутри.

Интересно, что плиты перекрытия (ПК) могут быть и безармированными, и армированными. Железобетонные плиты перекрытия (ПК) будут являться именно армированными.

Такие плиты перекрытия (ПК) хоть и имеют значительно больший вес, что в конечном итоге повышает и нагрузку на здание, и стоимость строительства, однако, имеют большой запас прочности. Монтаж плит перекрытие, именно сам способ монтажа, зависит от того, на какое опирание будут ставиться плиты, ведь опирание — тоже важный критерий.

Например, если опирание плиты недостаточно устойчиво, то это может привести к неприятным последствиям, чего, естественно, необходимо избегать.

Схема укладки пустотной плиты на втором этаже

Толщина межэтажного перекрытия в частном доме. Перекрытия из деревянных балок

В частном домостроении наиболее популярны деревянные балочные перекрытия, применяемые обычно в деревянных и каркасных домах.

Для деревянных балок есть ограничение по ширине пролета (комнаты). Их можно использовать для:

• междуэтажных перекрытий – при ширине пролета 5 метров;
• для чердачных перекрытий (при неэксплуатируемом чердачном помещении) при ширине пролета до 6 метров. Металлические балки можно использовать при любой ширине пролетов.

Деревянное перекрытие выполняется из деревянных балок хвойных и лиственных пород. На верхней стороне балок выполнен настил, одновременно являющийся полом. Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.

При прямоугольном плане дома целесообразно перекрывать пролет по направлению вдоль короткой стены.

Схема укладки плит перекрытий вдоль короткой стены

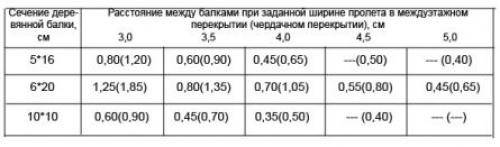

Чтобы балки под весом перекрытия не прогибались, их необходимо класть на определенном расстоянии (см. таблицу). Сечение балки определяют исходя из приходящейся на нее нагрузки.

Например: Вам требуется соорудить перекрытие размером 3,0*4,0 м. Деревянные балки (сечением 6х20) укладываем по стене равной 3,0 метра. Если перекрытие междуэтажное – балки укладывают на расстоянии 1,25 м друг от друга, если чердачное – 1,85 м. То есть, чем больше ширина пролета будущего перекрытия, тем рассотояние между балками будет меньше, так как на большую площадь перекрытия, приходится больше нагрузок.

На расстояние между балками влияет и толщина досок пола. Если они толщиной 28 и менее мм, расстояние между балками не должно превышать 50 см.

Преимущества деревянного перекрытия:

Основное преимущество это то что деревянное перекрытие быстро и просто монтируется в любом (даже сложном) месте, без использования каких-то специальных средств, то есть можно обойтись без крана и другой техники. Деревянное перекрытие получается лёгкое и сравнительно недорогое.

Недостатки деревянного перекрытия:

Основным недостатком перекрытий из дерева является повышенную огнеопасность, иногда возможность загнивания и заражение жуком-короедом.

Правила армирования перекрытий и заливка бетоном

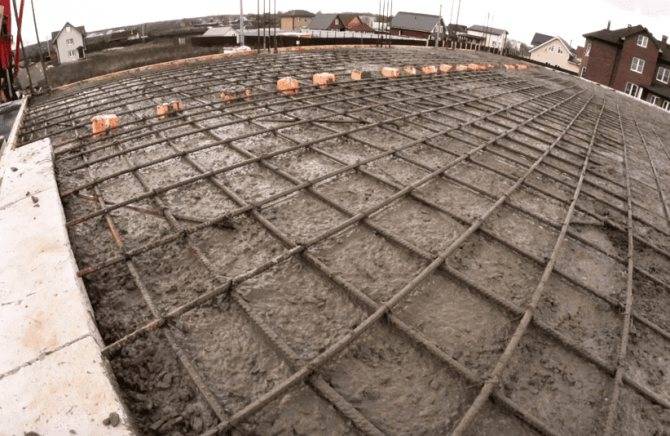

После монтажа опалубки производят армирование. Для армирования одного кубического метра бетона при толщине плиты 15 сантиметров требуется около 20 килограмм арматуры, диаметром 10 миллиметров (для продольного армирующего каркаса) и 7 килограмм арматуры диаметром 8 миллиметров (для поперечного). Арматура укладывается шагом в 20 сантиметров, в два этажа, верхняя решетка держится на П-образных скобах, которые делают из этой же арматуры, Более подробно а правильном армировании читайте здесь.

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

• Создается равномерное давление на стены по всему периметру.
• Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
• Не надо привлекать грузоподъемную технику (кран).
• Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Главный недостаток технологии перед использованием готовых ЖБИ – затраты времени. Приступать к тяжелым работам на стройке можно только после того, как конструкция окончательно стабилизируется по внутренней структуре, а это срок не менее месяца. Решать, насколько технология выгодна, предпочтительна – только вам самим.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

• по двум торцевым сторонам,
• по трем сторонам (две торцевых и одна боковая),
• по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке – обозначение непосредственно типа плиты – ПК, ПБ, ПБО.

Наличие дополнительной буквы – это повышение количества плоскостей опоры:

• 2ПКТ – по трем сторонам,
• 2ПКК – по четырем сторонам.

Цифры, указанные после букв, – это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ – 22см, ПНО – 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер – на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия – 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер – на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты – 1190мм.

Последняя цифра в маркировке – это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг – они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

• АтV – при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
• а – в торцах использованы уплотняющие вкладыши,
• т – изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

• Марка ЖБИ
• Название и товарный знак предприятия
• Штамп техконтроля

Информационные данные:

• Масса плиты
• Дата изготовления

Монтажные данные:

• Верх конструкции
• Место опоры
• Установочные риски
• Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

Размеры

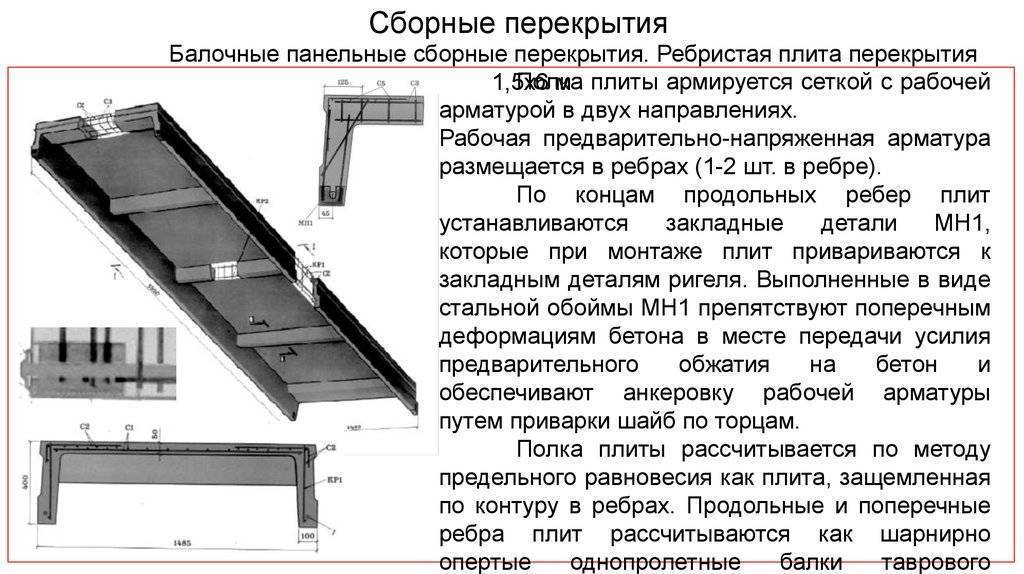

На заводе ЖБИ-4 плиты покрытия выпускаются в нескольких размерах, которые прописаны в ГОСТе. Они могут армироваться напряжённым или ненапряженным металлом. Для плит с размерами 1,5×12, 3×12, 1,5×6 и 3х6 м обязательно использование напряжённой стали. Наиболее часто при строительстве используются плиты с размерами 3х6 м и 3х 12м и толщиной 25-45 см.

Допускается отклонение от установленных в ГОСТе размеров не более 10 мм по длине, 5 мм по высоте, 6-8 по ширине (для разных типов плит) и 3 мм по толщине.

Арматура внутри плиты не должна отклоняться от предусмотренного чертежом расположения более чем на 1 см и выступать из её поверхности более чем на 5 мм (для напрягаемой – 1 см). Выступающие части армирования нужно защищать от неблагоприятных условий внешней среды специальным раствором или лаком. Способ состыковки металлических стержней между собой внутри плиты также регламентируется стандартом.

Трещины на поверхности изделия не допускаются, за исключением технических, таких как усадочные и трещины от обжатия. Их размеры, в том числе, строго регламентируются. Например, усадочная трещина не должна превышать 0,1 мм по ширине. Слишком широкие трещины могут пойти дальше и привести к разрушению плиты, что угрожает всей постройке.

Технические характеристики

Панель перекрытия многопустотная обладает такими характеристиками:

1. Несущая способность на 1 м2 составляет 0,68 т постоянных и 0,5 т временных нагрузок.
2. Показатели плотности определяются типом бетонной смеси, которая использовалась в процессе производства. Удельный вес варьируется от 2 до 2,4 т/м3.
3. Бетон способен воспринимать ряд нагрузок сжимающего типа. С учетом этого свойства плитам придают индекс В22,5.
4. Степень морозостойкости соответствует F200.
5. Плиты могут использоваться в среде с высоким показателем влажности, поскольку они обладают водонепроницаемостью уровня W4.
6. Размеры пустотных плит ЖБИ определяются их конструкцией.

Еще плиты могут отличаться разной толщиной. Согласно нормативам, она должна составлять не меньше 22 см.

Нагрузка, которую способны выдержать пустотные панели

Допустимые нагрузки на плиту указываются в официальной документации и определяются путем расчета некоторых показателей:

1. Статическая нагрузка постоянного типа. К таким усилиям относят наличие предметов мебели в здании, оборудования, перегородок и изоляционных слоев.
2. Динамическая нагрузка временного типа. Это могут быть перемещения людей или животных по помещению, а также перестановка мебели и других подвижных конструкций.

Нагрузки бывают точечными, действующими локально и распределенными. Чтобы правильно рассчитать допустимые усилия, необходимо создать силовую схему зданию, определить вес воздействия на плиту и получить сумму всех нагрузок.

Усиление

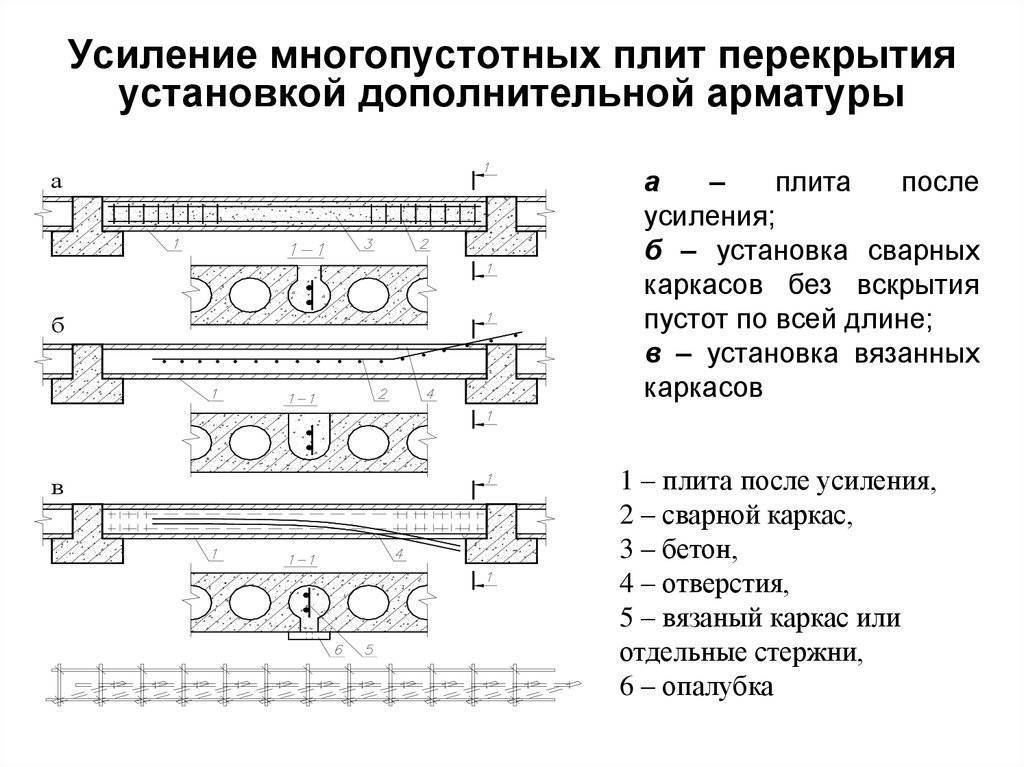

С целью повышения прочностных свойств плиты подвергаются процедуре усиления. Для этого в их состав добавляют цементные смеси марок М400 и М300. Первый вариант обеспечивает устойчивость к нагрузке до 400 кг/см3/сек, второй — защищает поверхность панели от прогибов.

Еще производится усиление методом армирования, которое состоит из таких этапов:

1. Натягивание прутьев из нержавейки.
2. Монтаж стальной сетки.
3. Заливка бетонной смеси опалубки с армированными элементами.
4. Обрезка остатков арматуры, выступающих из затвердевшего бетона.

Применение натяжной арматуры делает плиту устойчивой к большим статическим и динамическим нагрузкам, провисаниям и прогибам. Чтобы поднять устойчивость ЖБ-панели к подобным действиям, в торцах устанавливается двойная арматура.

Наличие подобного усиления способствует защите от максимальных нагрузок без развития деформационных процессов. Подобные характеристики делают плиту востребованной для возведения многоэтажных построек промышленного назначения.

Размеры

Приступая к монтажу многопустотных плит, необходимо составить некоторые чертежи и определить их габариты, включая толщину, ширину и длину. В строительных магазинах Москвы предлагаются следующие типоразмеры таких изделий:

1. Показатели длины варьируются от 168 до 12000 см.
2. Ширина может составлять 98-148 см.
3. Диаметр внутреннего канала равен 114-159 мм.

При этом каждый тип плит обладает постоянной толщиной в 220 мм. По стандарту допускается производство индивидуальных проектов с разными эксплуатационными характеристиками.

Типы железобетонных многопустотных ПК

Плиты ПК применяются для перекрытия пролетов различных зданий. Их длина обычно 12 м. Ширина плит ПК – 1 м, 1,2 м, 1,8 м, высота 0,22 – 0,31 м. Наличие в плите армированных ребер и пустот делает ее очень прочной на изгибы при относительно легком весе. Их из-за наличия пустот лучше использовать для прокладки электропроводки и коммуникаций.

Схема устройства цокольного перекрытия

В зависимости от назначения, количества пустот и вариантов опирания, данные плиты делят на типы:

• 1ПК – железобетонная с круглыми пустотами, диаметр которой – 1,59 м, толщина – 2,2 см. Назначение – опора по 2 торцевым сторонам;
• 1ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
• 1ПКК – железобетонная с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,20 см. Назначение – опора по 4 сторонам: 2-м боковым и 2-м торцевым;
• 2ПК – железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 2 сторонам;
• 2ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
• . 2ПКК – плита железобетонная с круглыми пустотами, диаметр которой – 1,4 см, толщина – 2,20 см. Назначение – опора по 4 сторонам: 2-м боковым и 2-м торцевым;
• 3ПК – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 2 торцевым сторонам;
• 3ПКТ – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 3 сторонам;
• 3ПКК – железобетонная с круглыми пустотами, диаметр которой – 1,27 см, толщина – 2,20 см. Назначение – опора по 4 сторонам;
• 4ПК – с круглыми пустотами, диаметр которой – 1,59 см, толщина – 2,60 см. Назначение – опора по 2 сторонам;
• 5ПК – с круглыми пустотами, диаметр которой – 1,80 см, толщина – 2,60 см. Назначение – опора по 2 торцевым сторонам;
• 6ПК – с круглыми пустотами, диаметр которой – 2,03 см, толщина – 3,0 см. Назначение – опора по 2 торцевым сторонам;
• 7ПК – с круглыми пустотами, диаметр которой – 1,14 см, толщина – 1,60 см. Назначение – опора по 2 торцевым сторонам;
• ПГ – железобетонная с грушевидными пустотами, толщина – 2,60 см. Назначение – опора по 2 сторонам;
• ПБ – железобетонная, диаметр которой – 1,59 см. Ее получают путем непрерывного формования на довольно длинных стендах. Назначение – опора по 2 сторонам.

Производство, состав и сфера применения бетонных плит перекрытия и других типов изделий

Строительные плиты производятся на специализированных предприятиях или заводах, которые занимаются выпуском железобетонной продукции. Сортамент товаров чаще представлен не только различными видами перекрытий, но и другими изделиями, среди которых:

сваи;

Бетонные плиты представляют собой железобетонные изделия, широкого спектра применения

• блоки и подушки для фундамента;
• лестничные пролёты;
• тротуарная плитка;
• стеновые панели.

Свойства и характеристики изделий из бетона зависят от типа конструкции, качества используемой бетонной смеси и других материалов, а главное – от соблюдения технологии производства. В основном технические параметры товара зависят от свойств двух основных составляющих элементов:

• бетона;
• стальных армирующих деталей.

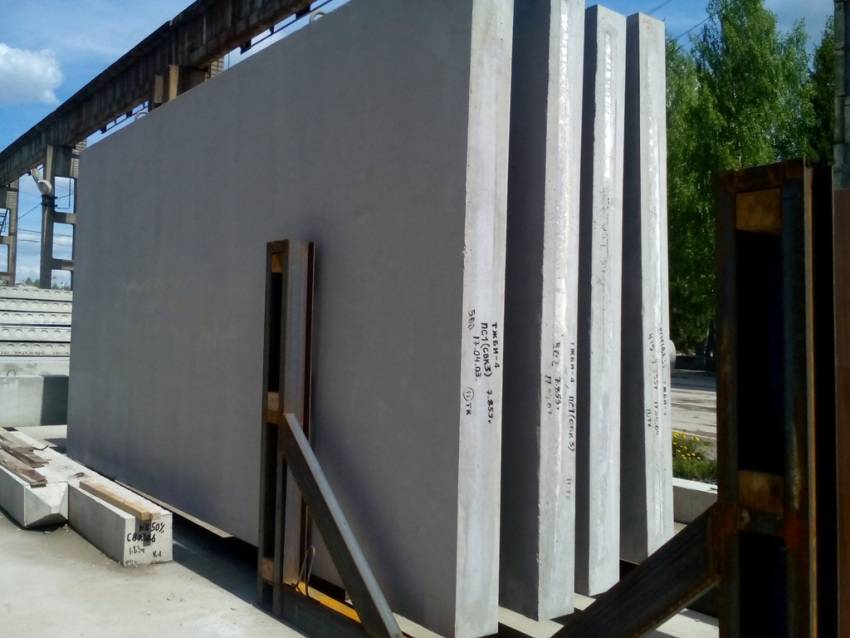

При строительстве домов и промышленных объектов применяются плиты: перекрытия, фундаментные, стеновые

В зависимости от типа изделия выбирается марка используемой стальной арматуры и бетона, а также определяется количество слоёв армирования, диаметр проволоки и шаг сетки. Чем больше применялось арматуры, тем более высокими прочностными характеристиками отличается конечный продукт. Для усиления плит перекрытия или других изделий используются определённые виды арматуры, обозначение которых содержится в маркировке каждого изделия:

• Вр-II – высокопрочная проволока;
• A-IV, А-V, A-VI – горячекатаный пруток;
• Ат-IV, Ат-VI, Ат-V – пруток, отличающийся повышенной прочностью;
• К-7 – арматурный канат, имеющий наилучшие характеристики прочности.

К особенностям производства относят следующие моменты:

1. Фундаментная бетонная плита имеет большее сечение по сравнению с обычными плитами перекрытия.
2. Разнонаправленная укладка армирующего профиля улучшает нагрузочные свойства изделий, особенно это касается нагрузки на изгиб.
3. Для предотвращения растрескивания в опорных точках по периметру плит прокладывается усиленный опорный пояс.
4. Для более удобной транспортировки и укладки на поверхности плит монтируются грузоподъёмные петли.

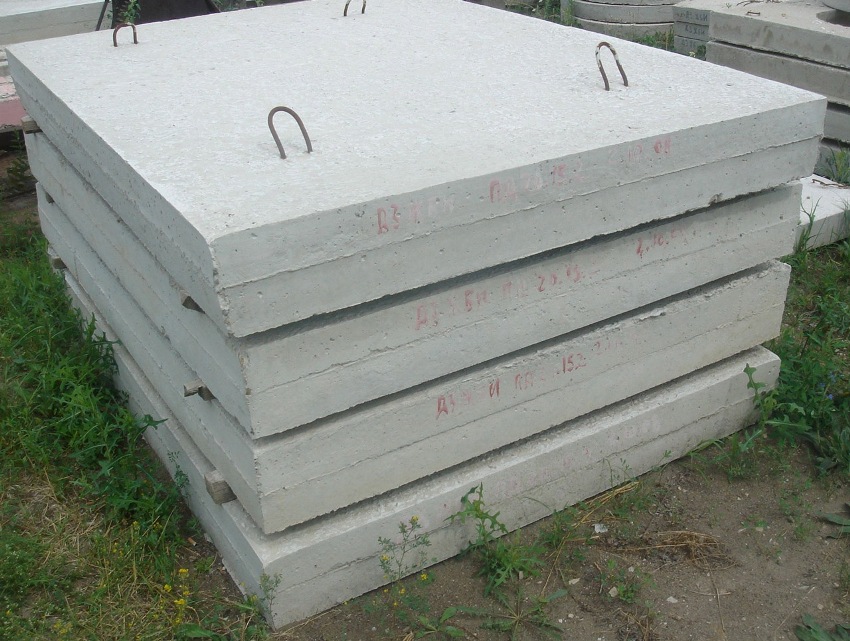

Дорожные плиты постоянно совершенствуются

Прочность готовых изделий зависит от марки употребляемого бетона. Обычно применяется бетонная смесь М-200 или М-300, имеющая класс прочности не ниже В-22,5. В случае использования особых типов бетона наносится дополнительная маркировка: ячеистый бетон – Я, жаростойкий – Ж, пористый – П. На частных и промышленных стройках применяются следующие типы плит:

• перекрытия;
• фундаментные;
• стеновые внутренние или наружные панели;
• плиты покрытия.

Именно эти виды ЖБИ составляют основу каркаса здания. Помимо этого, производятся плиты бетонные тротуарные и дорожные. В отдельную группу можно выделить бетонные изделия, применяемые для создания заборов и других ограждений.
