Как установить пластиковый водоотводный лоток с решеткой

Полимерные лотки

Лотки, изготовленные из полимеров с минеральными добавками, имеют очень хорошие эксплуатационные характеристики. Полимерные лотки хорошо сопротивляются воздействию агрессивных сред, особенно химических, и выдерживают высокие нагрузки, вплоть до 60 тонн на квадратный метр. Кроме того, материал практически невозможно повредить механически: царапины или сколы на полимерных лотках не возникают. Применять полимерную продукцию можно при температуре от -50 до 120 градусов по Цельсию.

Хорошие показатели обеспечивают полимерным лоткам широкую сферу применения: их можно применять как для отведения воды возле зданий, так и для водоотвода от железных дорог. Один элемент лотковой конструкции весит около 9-14 кг.

Размеры типового лотка из полимера варьируются в следующих пределах:

• длина – 1 м;
• ширина – 0,14 – 0,5 м;
• высота – 0,06 – 0,79 м;
• диаметр – не менее 0,1 м.

Область применения и устройство пластиковых водоотводных лотков с решеткой

Пластиковые водоотводные лотки в строительстве

Пластиковые водоотводные лотки используются в строительстве для сбора и отвода воды с площадок. Они устанавливаются на участках с высокой влажностью, например, на территории домов или на стоянках автомобилей.

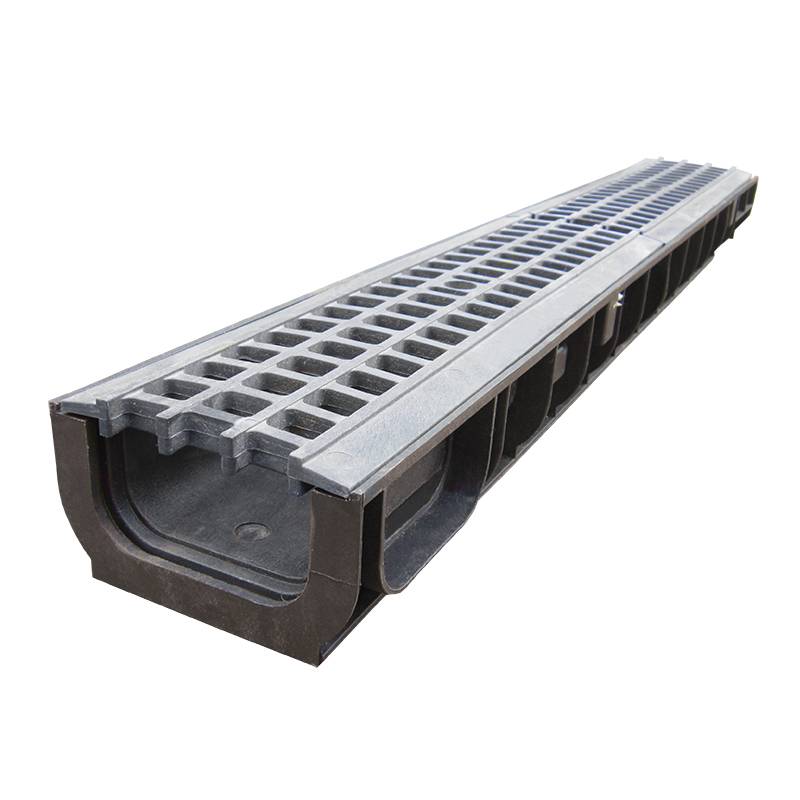

Пластиковые водоотводные лотки с решеткой имеют специальный дизайн, который позволяет им удерживать мусор и предотвращать засорение труб. Решетка облегчает доступ к лотку для его очистки и обслуживания.

Устройство пластиковых водоотводных лотков с решеткой

Пластиковый водоотводный лоток состоит из нескольких элементов: короба, решетки и замка.

• Короб – основной элемент лотка, который служит для сбора воды.
• Решетка – элемент, который устанавливается на короб и обеспечивает защиту от засорения труб и собирает мусор.
• Замок – специальный элемент, который закрепляет решетку на коробе и предотвращает ее соскальзывание.

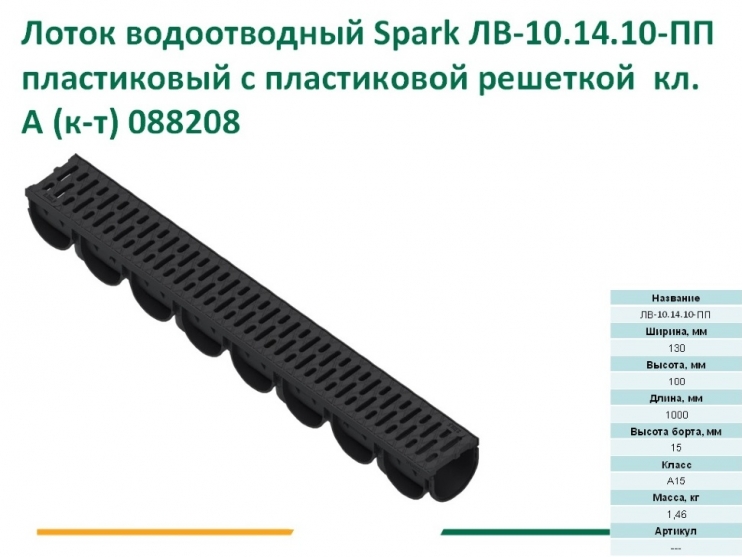

Пластиковые водоотводные лотки с решеткой могут иметь различные размеры и формы, что позволяет выбирать наиболее подходящий для конкретной ситуации вариант.

Как правильно подключить лотки к системе водоотвода

Правильное подключение лотков к системе водоотвода очень важно для эффективного функционирования системы и предотвращения негативных последствий, таких как затопление или повреждение окружающих конструкций. В этой статье мы расскажем, как правильно подключить лотки к системе водоотвода

1. Подготовка

Перед началом установки необходимо провести подготовительные работы:

• Очистить участок от мусора и посторонних материалов;
• Проверить наличие необходимых инструментов и материалов для монтажа;
• Подготовить место установки, убедившись в правильном сопряжении лотков и системы водоотвода.

2. Установка лотков

При установке лотков необходимо следовать следующим шагам:

1. Расположить лотки в соответствии с проектной документацией и строительными нормами;
2. Соединить лотки между собой, используя специальные соединительные элементы, такие как фланцы или крепежные зажимы;
3. Установить лотки на площадке и выровнять их по горизонтали и вертикали;
4. Закрепить лотки к основанию с помощью анкерных болтов или других специальных крепежных элементов.

3. Подключение к системе водоотвода

Правильное подключение лотков к системе водоотвода является ключевым шагом при установке. Для этого необходимо:

1. Установить соединительные элементы, такие как тройники или переходники, в местах пересечения лотков и системы водоотвода;
2. Подключить лотки к системе водоотвода, используя специальные соединительные элементы;
3. Обеспечить герметичность соединений, например, с помощью герметика или клея для труб.

4. Проверка и испытание

После установки и подключения лотков необходимо провести проверку и испытание системы водоотвода:

• Проверить наличие утечек в соединениях лотков и системы водоотвода;
• Проверить свободное течение воды через лотки;
• Испытать систему водоотвода на способность справляться с большим объемом воды, например, с помощью испытания на пропускную способность.

5. Регулярное обслуживание и уход

После установки и испытания системы водоотвода необходимо регулярно осуществлять обслуживание и уход:

• Очищать лотки от мусора и посторонних материалов;
• Проверять наличие и исправность сеток или фильтров в лотках;
• Удалять накопившуюся грязь и отложения из лотков;
• Проверять работоспособность соединений и исправность элементов системы.

Следуя приведенным выше рекомендациям, вы можете правильно подключить лотки к системе водоотвода и обеспечить надежное и безопасное функционирование всей системы.

Устройство водоотводного лотка

Согласно европейской классификации, существует четыре вида лотков:

1. Сточный. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
2. Коробчатый. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
3. Щелевой. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
4. Бордюрные. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Этапы монтажа бетонных лотков

Малиновский комбинат ЖБИ производит все комплектующие для получения результативной системы водоотвода. Все продукты протестированы, сертифицированы и подойдут для Вашего частного дома. Системы поверхностного водоотвода, лотки инженерных коммуникаций, бетонные крышки, решетки, решетчатые настилы и друга продукция находится в активной эксплуатации не первый год, проверена. Для производства монтажных работ применяются следующие инструменты и материалы: лотки, решетки, бетон, специальный герметик, песок, щебень, молоток, лопата, пила, ножовка.

Последовательность установки бетонного водоотвода:

1. комплексная подготовка;

2. следующий этап – подготовка основания;

3. установка базовых составляющих;

4. примыкание покрытий;

5. сверление требуемых отверстий.

а) примыкание покрытий с плиткой

б) примыкание покрытий с асфальтом

Всего несколько рабочих этапов позволяют получить эффективную систему. Установка может быть реализована несколькими способами: с применением уклона (естественного), соответственно схеме с внутренним уклоном, согласно комбинированной схеме. Придутся важными помощниками дельные рекомендации от опытных специалистов, с помощью которых вся работа будет сделана качественно.

Варианты монтажа

а) с внутренним уклоном

б) без увнутреннего уклона

в) чередование уклонов

г) комбинированная схема со встречным уклоном

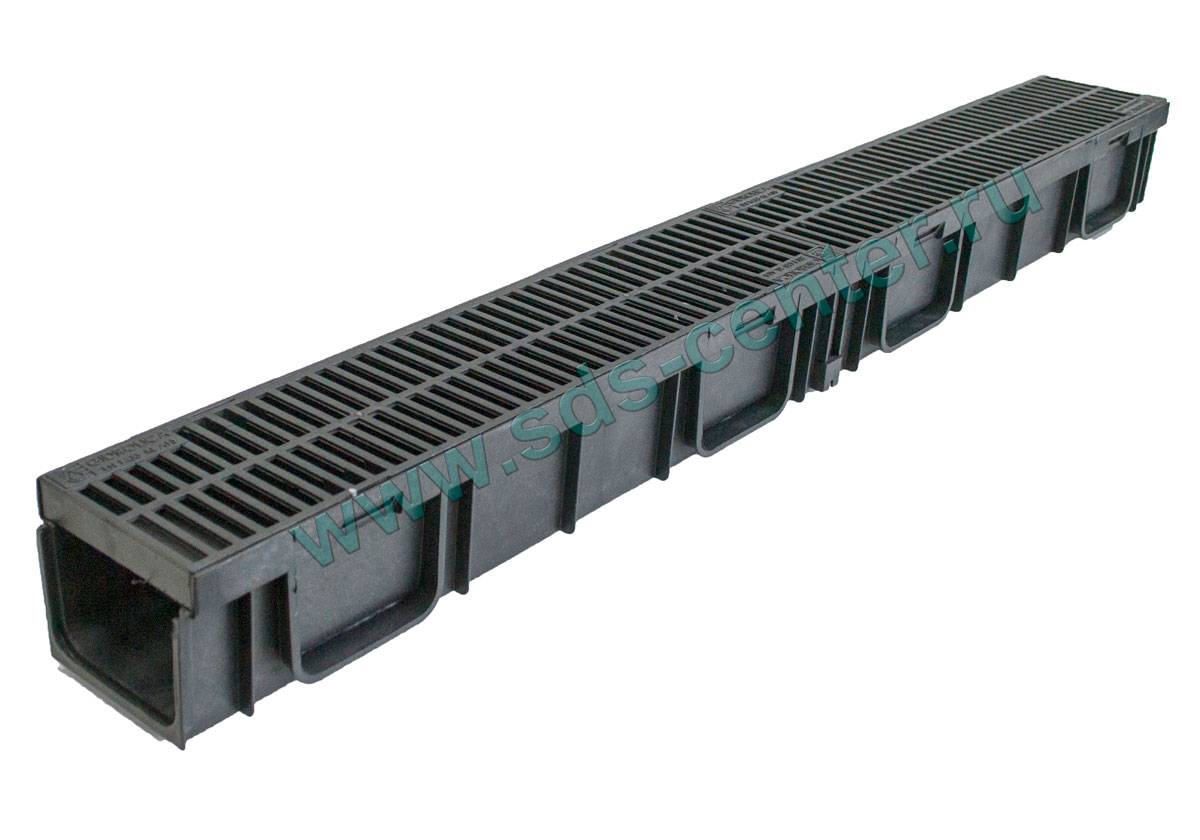

Как установить пластиковый водоотводный лоток с решеткой

Популярный материал: Пластик

Пластик является широкоиспользуемым материалом для производства водоотводных лотков и решеток. Этот материал является прочным и долговечным, а также устойчивым к коррозии и ржавчине. Кроме того, пластиковые лотки и решетки легкие и просты в установке, что делает их хорошим выбором для домашнего использования.

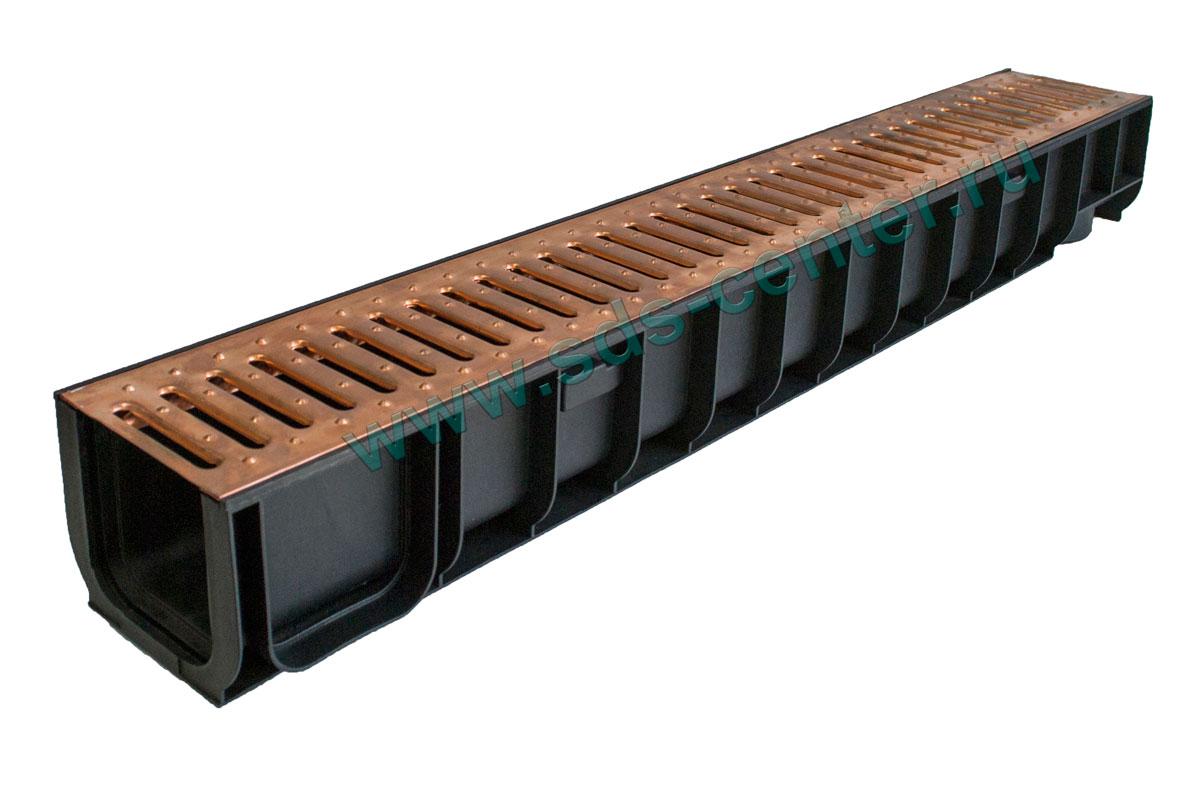

Преимущества пластиковых водоотводных лотков с решетками:

• Прочность и долговечность;
• Устойчивость к коррозии и ржавчине;
• Легкий вес и простота в установке;
• Устойчивость к повреждениям и воздействию ультрафиолета;
• Экономически эффективный вариант.

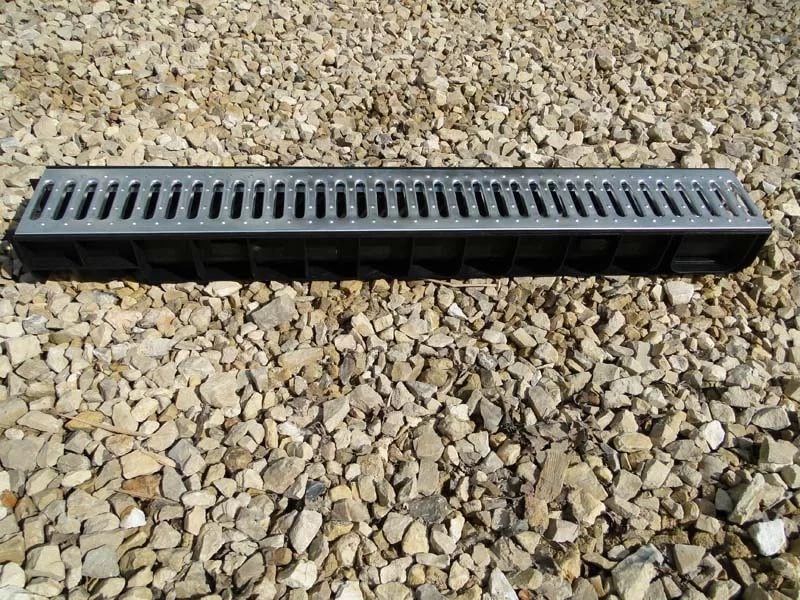

Установка пластикового водоотводного лотка с решеткой является достаточно простым процессом. Сначала нужно выбрать место для установки лотка, затем выкопать яму и установить лоток в ней. Затем установить решетку над лотком и проверить, что вода легко стекает в лоток и сток выходит свободно через решетку. Одно из преимуществ пластиковых лотков заключается в их гибкости, поэтому при необходимости их можно легко изменять или переносить.

Монтаж водоотводных лотков своими руками

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

• систему водоотвода с кровли;
• поверхностный водоотвод;
• внутренний отвод воды;
• систему отвода грунтовых вод;
• дренажные канавы.

Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка.
Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.

Особенности водоотводных лотков

Конструкция и назначение

Водоотводные лотки отличаются простейшей конструкцией. Изделие представляет собой деталь в форме прямоугольного погонного бруса, в котором проделан желоб. Если лоток сделан из пластика, тогда он имеет U-образную форму.

Назначение водоотводного лотка можно понять из его названия: сбор и отведение воды с поверхности дорожек, площадок, отмосток и прочих водонепроницаемых покрытий. Это важный элемент системы участка.

Лоток – это устройство, которое поможет содержать участок в чистом и ухоженном виде. Кроме того, отведение воды вокруг дома продлевает срок службы фундамента.

Грамотно спроектированная и построенная ливневая канализация необходима, если вы хотите участок с красивым ландшафтом и здоровыми растениями, без луж на дорожках и грязи в саду.

Разновидности лотков

Дренажные системы применяются очень широко, поэтому лотки для отведения воды бывают самые разные. Чаще всего используют бетонные изделия.

Но современная промышленность выпускает желоба из самых разных материалов:

Изображение	Виды лотков
	Бетон или железобетон . Это прочные и долговечные изделия, которые прослужат вам много лет. Недостатки – большой вес и более сложный монтаж, обрастание желоба водорослями, илом и отложениями.
	Пластик . Лотки из полимеров и пластмасс отличаются простотой монтажа, легким весом и отсутствием какой-либо коррозии. Цена также ниже, чем у аналогов. Недостаток – низкая прочность и плохая сцепка с бетоном.
	Металл . Для изготовления лотков используют чугун. Этот материал отличается высокой устойчивостью к нагрузкам, поэтому чугунные изделия чаще всего используют на стоянках тяжелой техники и взлетно-посадочных полосах. Недостаток – высокая коррозионная активность, поэтому лучше выбирать оцинкованный чугун.
	Композитные материалы . Желоба из композита по своим свойствам напоминают пластиковые изделия. Композитные лотки могут быть прочнее пластмассовых, однако серьезных отличий от полимеров у них нет.

Лотки для дренажа осадков могут отличаться по такому параметру, как максимально допустимая нагрузка. В зависимости от этого показателя изделия делятся на классы:

• А15
  . Желоба этого класса выдерживают 1,5 тонны нагрузки и используются на придомовых участках, спортивных площадках, парках и пешеходных дорожках;
• В125
  . Данный класс выдерживает 12,5 тонн и используется на дорогах для легковых автомобилей, парковках, в гаражных комплексах;
• С250
  . Лотки этого класса способны выдержать 25 тонн нагрузки. Их используют на автостоянках, заправочных станциях, автомойках и прочих объектах автосервиса;
• D400
  . Эти желоба выдерживают 40 тонн максимальной нагрузки. Сфера их применения широка: автомагистрали с высоким трафиком, терминалы для грузового транспорта, небольшие предприятия, промышленные зоны;
• Е 600
  . Изделия выдерживают нагрузку в 60 тонн. Их используют на причалах, складах, крупных промышленных объектах, дорожных развязках и центрах логистики;
• F900
  . Это наиболее прочный класс, способный выдержать до 90 тонн. Такие лотки устанавливают на аэродромах, военных базах, стоянках тяжелой техники, на крупных добывающих предприятиях.

Для дренажа загородного участка используют лотки классов А15 и В125. Первые монтируют в пешеходной зоне, вторые – в местах, где может проезжать автомобиль.

Устройство формы для заливки

Чтобы выяснить, как сделать цементные лотки отвода воды, нужно разобраться в принципе их действия. В осеннюю пору и зимний период на участок около дома либо дачи выпадает большое количество осадков. Потом они растекаются по прилегающей территории, затопляя низины, создавая сырость в подвальных помещениях и портя отделку стен. В случае если же около частного дома имеется верно сделанные цементные лотки, то вода будет уходить по ним и после этого отводиться прочь, не создавая неприятностей на участке.

Как сделать так, дабы вода по лотку отводилась быстро и без задержек? Имеется вывод, словно бы траншея с уклоном в 30° разрешит воде уходить быстро. Не смотря на то, что это так, траншея с таким уклоном скоро размоется и после этого обвалится. Изготовление цементных лотков – лучший вариант, потому, что они не опасаются жидкости и превосходно справятся со своей задачей. Такие лотки возможно купить в магазинах, а возможно и сделать своими руками. Как – рассмотрим ниже.

В чем преимущества цементных лотков, каковые сделаны лично вами? Во-первых, это экономия. Не смотря на то, что сделать их не весьма легко, но это будет дешевле, чем брать такие лотки заводского производства в магазине. Во-вторых, это личные размеры, поскольку кое-какие лотки из магазина нужно будет разрезать, в случае если будет поворот водосточной траншеи, а дома возможно залить лотки нужной длины и формы.

Кстати, о форме. Оптимальной считается полукруглая форма, по которой вода проходит фактически без сопротивления. Но, потому, что такую форму сделать непросто, лотки значительно чаще делают по следующей схеме. Из досок либо страниц ламинированной фанеры толщиной 10–15 мм изготавливают конструкцию П-образной формы. Для придания прочности щиты в опалубке скрепляют уголками металлопроката.

В то время, когда основная часть опалубки сделана, готовят формовочную часть, которую делают из трубы, распиленной пополам вдоль

Принципиально важно, дабы поверхность применяемой трубы была гладкой, потому, что благодаря ей будет формироваться полукруглая часть лотка, по которой и потекут сточные воды. оптимальнее сделать хотя бы 10 таких опалубок, в противном случае процесс заливки лотков для всего отвода воды может затянуться на неизвестное время. Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая

На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее

Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая. На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее.

Шаг 2: Установка основного корпуса лотка

После того, как вы подготовили место для установки лотка, необходимо приступить к установке основного корпуса. Следуйте инструкции ниже:

1. Положите основной корпус на подготовленное место и убедитесь, что он расположен ровно.
2. Закрепите основной корпус на поверхности с помощью шурупов. Закрепляйте шурупы с небольшим интервалом друг от друга, чтобы обеспечить надежную фиксацию лотка.
3. Проверьте, что основной корпус установлен правильно и прочно закреплен на поверхности. Для этого можно попробовать погнуть или потрясти лоток — он не должен сдвигаться или поддаваться.

После завершения этих шагов установки основного корпуса лотка можно приступить к следующим этапам монтажа, которые подробно описаны в дальнейшей инструкции.

Монтаж бетонных лотков ↑

Бетонные лотки монтируются в канаву на бетонной основе в асфальт, бетон или в плитку. Толщина бетона зависит от класса нагрузки. Основа, как правило, делается из бетона В25. Крепление боков выполняется в виде откосов.

Ширина откосов также зависит от класса нагрузки. Правильное углубление бетонных лотков проверяется следующим образом: после окончания установки крайняя точка на решетке должна быть на 4 мм ниже точки дороги.

Бетонные лотки соединяются между собой и герметизируются. Если дренаж соединяется под углом, бетонный лоток и решетка распиливаются.

При монтаже бетонных лотков нельтзя забывать о температурных швах. Соединение бетонных лотков проводится через пескоуловитель при помощи трубы 100-160мм или при помощи вертикального патрубка, установленного на дне лотка.

Важно! При монтаже бетонных лотков ежегодно необходимо очищать систему от мусора и грязи

Достоинства и недостатки

Достоинства бетонных лотков очевидны– надежность и простота, особая износоустойчивость. Следует отметить, что сфера применения бетонных лотков особенно эффективна в России в связи с ее особыми климатическими условиями.

Современные бетонные лотки изготавливают специальным методом вибропрессования, для улучшения класса изделия, повышение его износоустойчивости добавляют металлические вставки.

Некоторые изделия изготавливают из фибробетона, бетона, соединенного со стекловолокном, к характеристике которого можно отнести повышенную ударопрочность.

Для передвижения грузового транспорта необходим более мощный дренаж, для него изготавливаются бетонные лотки суперкласса для максимальной нагрузки.

Единственный недостаток среднестатистического бетонного лотка – это его небольшая прочность при ударе, особенно эта характеристика имеет большое значение при транспортировке.

Как было сказано выше, для особого вида работ изготавливают особо прочный бетон, лотки из которого применяются на взлетных полосах, в промышленности.

Таким образом, при установке бетонного лотка необходима помощь специалиста, который поможет разобраться в классе бетона, необходимого для конкретного дренажа и грамотно установить его.

Материалы и инструменты

Инструменты, необходимые для монтажа – это молоток, лопата, ножовка, ручная пила с алмазным диском. Ручная пила с алмазным диском понадобится для распиливания железных решеток и бетонных лотков, в случае, если дренажный канал устанавливается под углом.

Материалы для монтажа – бетонные лотки, бетон, решетки, герметик, щебень, песок.

Схема установки

Схема установки бетонного лотка в асфальт

Фото: схема установки бетонного лотка в асфальт

Схема установки бетонного лотка в бетон

Фото: схема установки бетонного лотка в бетон

Схема установки бетонного лотка в плитку

Фото: схема установки бетонного лотка в плитку

Поэтапный монтаж

Фото: установка ливневого лотка в разрезе

Чтобы монтировать бетонные лотки нужно выполнить следующие последовательные действия:

• согласно характеристики водоотвода, его площади, вида поверхности, а также количества предполагаемых осадков, составляется схема дренажной системы и грамотно подбираются модели водоотводных желобов и другие материалы. Следует учитывать также степень физических нагрузок, состава воды (если среда слишком агрессивная, дренаж обрабатывается специальным химикатом);
• согласно установленной схеме, подготавливаются траншеи, где впоследствии монтируются бетонные лотки. Для точности монтажа рекомендуется использовать маркировочный шнур. На дно траншеи нужно установить подложку из бетона, размером 10см. Следует учесть, что ширина траншеи должна быть в два раза больше лотка, а глубина рассчитывается таким образом, чтобы после монтажа ливневая решетка находилась на пять сантиметров ниже поверхности;
• в центре траншеи монтируются бетонные лотки, и заливаются бетоном;
• на установленные лотки крепятся решетки.

Устройство и основные характеристики

Лоток водоотводный— прямоугольная, закругленная или квадратная емкость, похожая на канавку с решеткой, препятствующей попаданию в нее мусора. Иногда решетки оснащаются замками или задвижками. Такие модели устанавливаются у объектов, где применяются повышенные требования к уровню безопасности или предусмотрено использование ливневых стоков для хозяйственных нужд (например, полива).

Инженерно-коммуникационные

Лоток может быть бетонный, железобетонный, чугунный, стальной, керамзитовый, полимеробетонный, полимерочесчаный, пластиковый, комбинированный (корпус из одного материала, решетка — из другого). Но в производстве всегда используются материалы с повышенными показателями прочности.

При выборе этих изделий учитываются два основных параметра: максимально допустимая нагрузка и пропускная способность. По допустимой нагрузке эти элементы делятся на несколько групп:

• А 15 (до 1,5 т) — можно монтировать под спортивными площадками, городскими пешеходными зонами, велосипедными и парковыми дорожками, на загородном участке (под садовыми дорожками);
• В 125 (до 12,5 т) — под автомобильными дорожками для легковых автомобилей, на автостоянках, перед загородным гаражом и в городском гаражном кооперативе;
• С 250 (до 25 т) — на АЗС, автомойках, в автосервисах;
• D 400 (до 40 т)— в промышленных зонах, на автопредприятиях, на автодорогах с движением всех видов транспорта;
• Е 600 (до 60 т)— около промышленных предприятий, логистических центров, складов;
• F 900 (до 90 т)— на аэродромах и военных базах.

Пропускная способность лотка рассчитывается в соответствии с требованиями к ливневой канализации

При выборе важно учесть ширину и высоту изделия. В загородном доме около зданий можно установить элементы, А 15, возле гаража — В 125, на въезде — D 400 (если требуется въезд ассенизаторов или трактора)

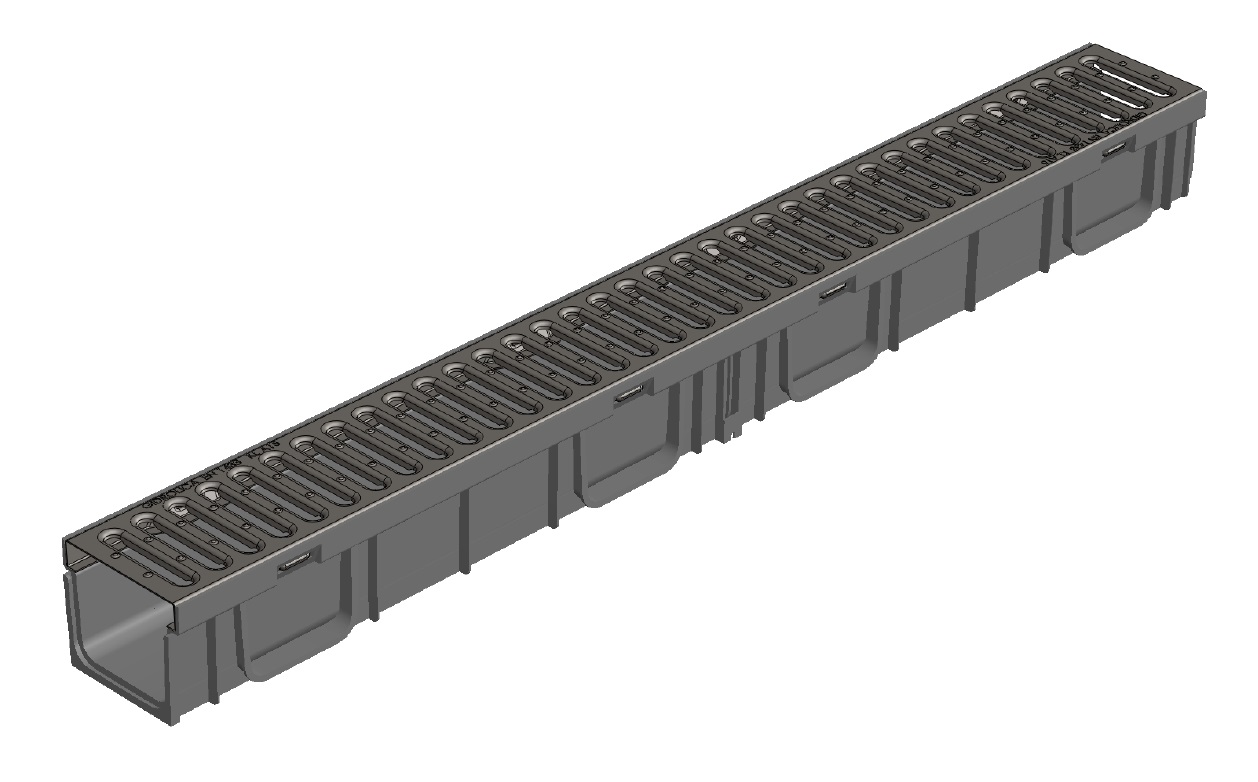

Установка пластиковых водоотводных лотков

Желательно поддерживать линию ливневых каналов, начиная с точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или сепараторы песка, расположенные на нижней высоте рейки. Обрисовываем линию прокладки каналов от точки водоотвода с помощью кабеля.
Дренажные каналы укладываются в траншею на нижележащий слой толщиной от 10 до 20 см (в зависимости от предполагаемых нагрузок в зоне укладки)

Для фронтальной устойчивости канала заливается тяжелая бетонная плита марки В25.
При установке низкопрофильных (неглубоких) желобов типа DN100 H60-100 с мощеным покрытием соседние плитки необходимо стыковать на бетонном основании.
важно установить пластиковые дренажные поддоны, а также форточки и форточки с предварительно установленной решеткой или крышкой. Этот совет поможет избежать естественных изменений геометрии и формы «верхних» желобов».
Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия

Следовательно, дренажная система будет работать с наименьшим коэффициентом потерь.
При асфальтировании необходимо исключить столкновение асфальтоукладчика с ближайшим дренажным каналом в 15 сантиметров.
При подключении поверхностного водоотвода к канализации через соответствующие водостоки (вертикальный или горизонтальный водоотвод) необходимо снять штатные заглушки с труб на стенках резервуара.
Если вам необходимо соединить пластиковые водоотводные лотки под углом 90 градусов (Т-образное или П-образное соединение), можно использовать заводские формы на боковых стенках желобов или вырезать канал и решетку на стыке.
Конструктивное соединение паза лотка (шип-паз) не требует дополнительной герметизации стыков.
Заглушки устанавливаются с торцов канала (ввод-вывод)
При установке в бетонное покрытие необходимо предусмотреть компенсационные швы — параллельно водосточной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см друг от друга.
Окончательное заполнение каналов бетоном рекомендуется проводить, подключив трубы к канализации и еще раз сверя схему разводки каналов по уровням.
Для эффективной работы дренажных систем необходимо учитывать уклон поверхности до лотков не менее 0,02%.

Эти рекомендации касаются устройства водостоков в поверхностных водосточных системах.

Как устроена водоотводная система?

Водоотводная система — это система сбора и отвода дождевых, талых и грунтовых вод в специально предназначенное место. Водоотводы делятся на такие типы:

• поверхностные — те, по которым собирается дождевая и талая вода, и позже транспортируется в ливневую канализацию;
• глубинные — предназначены для сбора и отвода грунтовых вод.

Водоотводные лотки — это часть поверхностной системы дренажа. Кроме них, используются дождеприемники и пескоуловители. Как правило, водосток отводит воду в ливневую канализацию, обычную канализацию или водоем, но некоторые предприимчивые дачники направляют собранную воду к грядкам. Это практичное решение, но оно будет оправдано, если в мощные ливни — это большая редкость в регионе, иначе сильным потоком воды можно вымыть грунт и нанести вред растениям.

Лотки производятся из разных материалов. Обычно используют пластик, бетон и металл. Желательно, чтобы сверху лоток был прикрыт решеткой, которая защищает систему от крупного мусора, а, следовательно, от засора. Лоток может иметь П- или U-образную форму

При выборе водоотводного лотка, прежде всего, внимание обращают на материал его изготовления, потому именно с этой характеристики и начнем

2.4 Заделка стыков:

• материал для заделки стыков должен быть водостойким и морозостойким, а при эксплуатации водоотводных (дренажных) лотков в агрессивных средах стоек к воздействию этих сред;
• при классах нагрузки А15-С250, стыки между водоотводными (дренажными) лотками заполняются эластичным уплотнителем или цементным раствором, усиленным синтетическим связующим, жидким стеклом;
• при классах нагрузки D400-F900, стыки между водоотводными (дренажными) лотками заполняются герметизирующими уплотнителями и мастиками;
• при эксплуатации  дренажных лотков в условиях воздействия агрессивных сред рекомендуется применять однокомпонентные или многокомпонентные герметики (SF–Connect, Masterflex  и др.);
• правильную заделку стыков и сопряжений водоотводных (дренажных) лотков и других элементов следует производить по инструкции изготовителя герметиков и материалов, использующихся для герметизации.

Как установить?

Чтобы собрать систему открытой ливневой канализации, помимо лотков нужно приготовить:

• песок;
• герметик;
• бетонный раствор.

Кроме того, если монтируется смешанная дождевая канализация, то в систему рекомендуется включить пескоуловитель, это обеспечит нормальную работу системы водоотведения. Устанавливается этот элемент на месте соединения открытых лотков с канализационными трубами.

Монтаж лотков

Работы проводятся так:

• проводится разметка территории, согласно разработанному проекту;
• в намеченных местах производится копка траншей. Её глубина зависит от высоты используемого лотка. Этот элемент устанавливается так, чтобы его кромки были ниже уровня грунта на 5 см. Кроме того, нужно сделать «запас» глубины для установки песчаного или бетонного основания;
• чтобы система работала эффективно, каналы должны быть проложены с уклоном, величина уклона – 1 см на каждый погонный метр;
• дно подготовленных траншей обрабатывается ручной трамбовкой. Затем насыпается слой песка толщиной 5 см. Если грунт на участке слабый, то нужно предусмотреть устройство бетонного основания. Для того чтобы лотки прослужили дольше, рекомендуется выполнить полное бетонирование траншей, то есть, покрыть бетонным раствором не только дно, но и стенки;

производится установка элементов системы водоотведения, при этом нужно следить за тем, чтобы уклон был выдержан;
отдельные элементы стыкуются друг с другом при помощи специальных защелок. Для придания системе большей надежности, рекомендуется обработать стыки при помощи специального клея-герметика

Важно выбрать средство, которое устойчиво к повышенной влажности и низким температурам;
поверх установленных элементов системы водоотведения устанавливаются решетки.

Установка пескоуловителей

При устройстве смешанных систем канализации необходимо предусмотреть установку пескоуловителей. Работу проводят так:

подготавливают котлован, размер которого превышает габариты устанавливаемого элемента;
на дне делается бетонная стяжка, эта мера предосторожности предотвратит перекос прибора в процессе эксплуатации;
установить пескоуловитель и закрепить его на бетонном основании болтами;
произвести соединение прибора с трубой канализации и системой лотков;
выполнить засыпку котлована, используя смесь песка с сухим цементом.

Итак, монтаж открытой системы ливневой канализации с установкой лотков – это достаточно простая работа, которую можно легко провести без привлечения специалистов. Использование элементов системы из пластика существенно облегчает не только погрузочно-разгрузочные работы, но и монтаж, так как пластик легко обрабатывается.
