Как установить пластиковую канализационную трубу диаметром 250 мм

Канализация в помещении: основные правила установки

1. Монтаж канализационных пластиковых труб с наименьшим количеством стыков в системе и поворотов
   обеспечит ей надежность и долговечность: каждый стык — потенциальное место протечки, поворот — засорения.

Для монтажа с сантехникой учитывают особенности технологии и материалов.Для каждого узла смешивания — своя модель сборки

1. Раструбы горизонтальных труб
   и стояков направляются навстречу движению сточных вод.
2. Диаметр труб
   зависит от уклона и количества подключенных приборов сантехники. На участок подключения стояка ставят трубы диаметром 100,150 мм. При на новую пластиковую трубу ставим такого же диаметра. Для горизонтальной внутренней разводке допустимы трубы диаметром 100 мм, как при подсоединении к стояку унитаза, все другие трубы диаметром 40 — 50 мм.
3. Чтобы предупредить ремонт канализационных труб из-за засорения, горизонтальные трубы канализационные прокладывают с уклоном к стояку 4 – 7 см на метр.
4. Для нормального функционирования канализации трубы крепят к стене через каждые 100 см, чтобы не проседали.
5. Наличие обязательно.

• • Вентиляционная труба на крыше выравнивает давление воздуха в сливных трубах и препятствует проникновению вредных запахов.
  • Можно в месте подсоединения к стояку горизонтальной разводки сделать «прочистку», закрыв ее заглушкой.
  • Но лучше установить дополнительный вертикальный отвод диаметром 50 мм под воздушный обратный клапан.

1. Предотвратят демонтаж канализационных труб и избавят от засорения установленные в местах поворотов «прочистки», изменение угла наклона.
2. Нужная деталь канализации — ревизия с откручивающейся крышкой. Устанавливается через каждые 15 м, и обеспечивает доступ в канализационную систему для прочистки.

1. Монтаж пластиковые трубы канализации со старыми, но надежными чугунными трубами или отдельными секциями допустим, и является экономным решением.

Правильный монтаж труб канализационных снизит турбулентность потока жидких отходов и, как следствие, избежать частых засорений канализации

Современные производители сегодня предлагают очень широкий выбор материалов для обустройства системы канализации. Большая часть труб изготавливается из ПВХ пластика. Этот материал имеет ряд неоспоримых преимуществ перед другими. Например, устойчивость к агрессивным средам и простота установки своими руками делают пластиковые трубы фаворитом при работе с бытовыми стоками.

Благодаря небольшому весу, не требуется специальная техника, и прокладка ПВХ труб своими руками становится доступной для каждого домашнего мастера. Внутренняя гладкая поверхность такого материала не задерживает твёрдые вещества, что значительно снижает риск быстрого износа и засорения стока.

Неоспоримым достоинством можно назвать доступную цену труб из ПВХ, по сравнению с другими материалами для обустройства канализационной системы.

Однако, во время установки канализации своими руками, необходимо учитывать нюансы, несоблюдение которых может свести все работы на нет. Неправильный расчет уклонов, неверный монтаж, несоблюдение подготовки поверхностей и другие, могу привести систему в нерабочее состояние при эксплуатации.

Из-за того, что в многоэтажках диаметр трубы выше, это может в некоторой степени сгладить ошибки монтажа. Но в частном доме необходимо учитывать все нюансы, т.к. всего один неверный изгиб может парализовать работу всей системы канализации или стать причиной постоянных засорений в этом месте.

Какими техническими характеристиками обладают конструкции?

ПВХ – так обозначаются любые разновидности поливинилхлорида. Его получают, когда проводят полимеризацию винилхлорида. Новый материал отличается следующими преимуществами:

1. Устойчивость к коррозийным процессам.
2. Сопротивление ультрафиолету.
3. Способность противостоять негативному воздействию различных веществ.
4. Большой срок эксплуатации.
5. Обладают большой прочностью. Им же обладает труба ПВХ на 50 мм для канализации.

Положительными качествами располагают и сантехнические изделия  размером 250 мм, которые изготавливаются из этого материала. Они обладают небольшим весом, благодаря чему монтаж, транспортировка значительно упрощаются.

Низкая цена привлекает покупателей больше всего. По сравнению с чугунными, стальными аналогами, продукция из этого материала самая дешёвая.

Установка проста, её может выполнить сам владелец без дополнительной помощи. Достаточно использовать подходящие фитинги. Но без недостатков тоже не обходится, как и у других материалов.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.

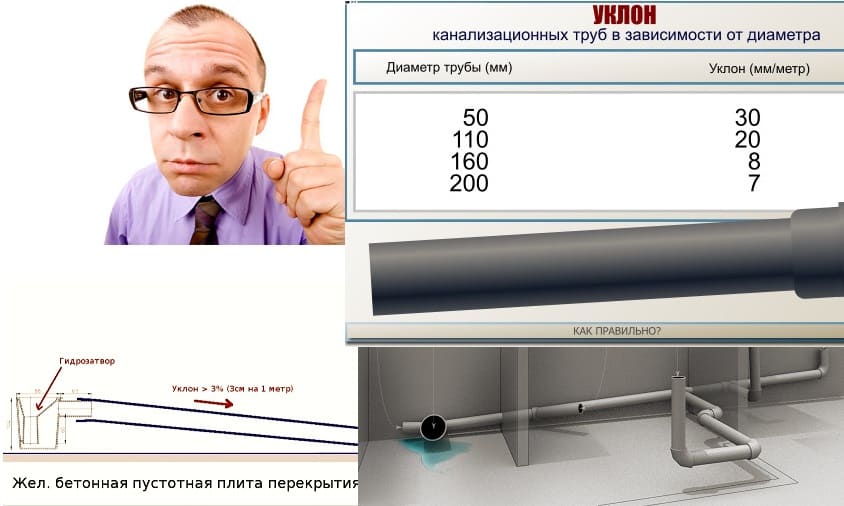

Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Преимущества пластиковых труб

Сегодня приобрели особую популярность пластиковые трубы. Их стоимость позволяет считать это решение экономически выгодным.

Преимущества пластиковых канализационных труб:

• обладают высокой пропускной способностью;
• характеризуются низким коэффициентом шероховатости, не зарастают отложениями известняка;
• пригодны для внешней и скрытой прокладки и монтажу с минимальным уклоном;
• являются экологически чистыми;
• долговечны (срок их эксплуатации зависит от материала, доходит до 100 лет);
• устойчивы к коррозии, абразивному износу и различным отрицательным воздействиям (высоким температурам сточных жидкостей, солям, минеральным кислотам и щелочам);
• отличаются низкой шумностью потоков;
• обладают хорошей устойчивостью к ударам;
• обладают небольшой массой, быстро и просто монтируются.

Выбираем и рассчитываем материалы

Пластиковые канализационный трубы

В 99% случаев, канализационные системы монтируются из пластиковых труб. Выполнены они из разных материалов(полипропилен, полиэтилен, поливинилхлорид и т.д.
), но в целом их свойства понятны. Трубы для канализации гораздо тоньше водопроводных, т.к. в канализационной системе нет воздействия большого давления.

Преимущества пластиковых труб при монтаже канализации — заключается в их легкости, долговечности, стойкости к коррозии и простоте сборки.

При выборе материалов для канализационной системы, важно учитывать необходимый диаметр. Ниже представлена таблица, с минимально допустимым диаметром труб для того или иного сантехнического прибора

Перед поездкой в магазин или на строительный рынок, подсчитайте необходимое количество тех или иных труб, а также так называемых фитингов(соединительных частей).

Кстати, изучите наш материал , чтобы точно понимать нужно ли оно вам. Автор статьи подробно описывает что это такое и какие удобства добавляет.

Если в вашей канализационной системе предполагаются «повороты», то постарайтесь избегать прямых углов в 90 градусов. Лучше использовать два фитинга по 45 градусов. Это позволит избегать частых засоров.

Для экономии средств и места в ванной комнате, строители рекомендуют использовать общую трубу оптимального диаметра(см. таблицу
), для всех сантехнических приборов кроме унитаза. Т.е. умывальник, ванна, стиральная машина могут быть подсоединены к общей трубе, уходящей в основной стояк. Унитаз же следует подсоединять отдельно — напрямую к стояку.

Как загерметизировать чугунную трубу. Простые способы устранения протечек подручными средствами

Чаще всего возникают проблемы с чугунными трубами, из которых делали водопровод в квартире в советские времена. Лучшим способом устранить проблему, связанную с большим износом системы – полная замена трубопровода и канализации в туалете. Когда денежных средств на этот не хватает можно использовать множество способов для временного устранения трещины.

Перед началом ремонтных работ следуют провести подготовительные действия:

• Перекрыть подачу воды в водопроводе и стояке.
• Осмотреть место образование прорыва. Для этого внимательно просмотреть места соединения патрубков. Эти места самые уязвимые чугунных трубопроводах. Причиной появления протечки в местах стыка может стать халатность сантехника при установке всей системы водоотведения или в последствие импульсных воздействий (гидроударов).

После установки места протечки следуют действия по ее устранению. Проблема, чем и как заделать чугунную канализационную трубу, решается разными способами, при этом могут использоваться как подручные, так и современные материалы для заделки трещин. Здесь стоит уточнить, что ремонт старой чугунной системы возможен, если проблема незначительная и пробоина имеет небольшие размеры. Или проблема находится в местах стыка.

Протекание на поверхности труб можно устранить следующими способами с использованием подручных средств.

1) Установка хомута на место протечки, используя резиновые прокладки. Этот метод закрыть трещину требует доступа к трубопроводу на расстоянии не менее 50 мм. Данное условие в маленьких помещениях не выполняется, особенно при угловом расположении санузла. Перед установкой хомута поверхность следует зачистить металлическими щетками от грязи и старой краски.

Металлический хомут на месте протечки

2) Наложение марли, пропитанной цементным раствором или водостойким клеем, в местах продольных трещин. Данный способ эффективен только для труб с низким давлением. Работы проводятся по следующей схеме:

• Поверхность тщательно зачищается до образования чистого металла.
• Далее готовиться цементный раствор в пропорции 1:1.
• Сложите марлю в несколько слоев, предварительно отмерив размер в соответствии с параметрами трещины. Возьми ее с запасом в 2-3 см.
• Погрузите в приготовленный раствор и подождите, пока она хорошо не пропитается.
• Далее полученный цемент материал накладывается на место протечки и закрепляется резиновым жгутом или проволокой.

  Ремонт трубы с помощью марли

3) Еще один распространенный способ – установка заглушки. Для этого вам потребуется деревянный клин небольшого размера, чтобы он не стал причиной засорения сточной системы. Установите заглушку в месте пробоины, и закрепите ее, обмотав обычным марлевым бинтом. Материал перед этим следует вымочить в растворе эпоксидной смолы.

4) Если трещина больших размеров, замазать ее можно специальным приготовленным средством из ортофосфорной кислоты и окиси меди. Для этого вам необходимо сделать следующее:

• Место протечки очищается от ржавчины и остатков старой краски.
• Трещину углубляют и обезжиривают покрытие вокруг нее.
• Подготавливают раствор из 3 частей меди и 2 частей кислоты.
• Загерметизировать трещину получившимся составом необходимо сразу после приготовления, так как смесь быстро застывает.

Примите к сведению! Устранить проблему, связанную с трещиной больших размеров, данным способом можно только временно. Избежать проблем полностью поможет только полная замена всей системы канализации.

5) Эпоксидная смола. Изготавливается на основе клея. К преимуществам данного материала относят длительный срок службы, который достигает 50 лет. Но она плохо переносит воздействие химических реагентов. Поэтому при необходимости устранить засоры нельзя будет использовать растворяющие химические вещества.

Эпоксидка с марлевой тканью

Техническая сера. Для его использования потребуется горелка, которой разогревается материал. А затем заливают им трещину

Работать с ним следует осторожно, с применением специальных средств защиты

Подсоединение унитаза к чугунной трубе

Если в вашем туалете канализация выполнена из старых чугунных труб, то при покупке нового унитаза узнайте о способах его подключения. Тут все будет зависеть от направленности выпуска унитаза (та часть конструкции, откуда стоки попадают в систему канализации).

Если у вас канализация не менялась со дня постройки дома, то труба может торчать из пола, на приличном расстоянии от стены (если только это не общий стояк, идущий на верхние этажи). Для этого случая необходимо купить унитаз с вертикальным выпуском (на дне конструкции). Унитаз с вертикальным выпуском подсоединяется очень просто, достаточно вставить его в раструб трубы.

Также подсоединяется унитаз с горизонтальным выпуском. Такие конструкции можно часто встретить на изделиях импортного производства. Для подсоединения такого унитаза нужно вставить выпуск в раструб. Место стыковки лучше заделать герметиком или паклей. Так, вы не допустите течь и предотвратите появление неприятного запаха.

Но при всех этих вариантах соединения необходимо подключать унитаз непосредственно к трубе. Это не позволяет устанавливать сантехническое устройство в удобное для вас место. Место монтажа будет зависеть от расположения канализационной трубы. Именно поэтому для соединения унитаза с системой канализации используют специальное устройство – гофру.

Пластиковая гофра легко одевается на выпуск унитаза (если он косой или горизонтальный), а другой конец вставляется в раструб трубы. Такой способ позволяет установить сантехнику в любое удобное для вас место.

Гофру легко растянуть на нужное расстояние и поворачивать в любых плоскостях и на любой угол. При этом место соединения можно не герметизировать.

Гофра оснащена резиновой насадкой, которая плотно входит в раструб трубы и не дает просачиваться влаге и запахам.

Как разобрать канализационный стояк. Установка нового стояка

Процесс не отличается сложностью, так как современные материалы просты в использовании и позволяют справиться с работой даже людям без опыта. Главное — соблюдать требования инструкции:

В первую очередь нужно надеть переходники с чугуна на ПВХ. Это специальные элементы, позволяющие стыковать разные материалы без переделок. Для обеспечения дополнительной надежности соединение на чугуне можно промазать сантехническим герметиком.
Далее в нижней части ставится тройник, в котором обычно есть отвод диаметром 110 мм для унитаза и два элемента на 50 мм для кухни и ванной. На него надевается компенсирующая муфта, с помощью которой можно сдвигать элементы и стыковать конструкцию без особых проблем.
Труба при необходимости отрезается до нужной длины с запасом около 5 см, чтобы обеспечить прочное соединение. Конструкция аккуратно собирается

Особое внимание следует уделить стыковке деталей, нужно следить за правильность расположение резиновых уплотнителей: они не должны сдвигаться и закусываться.
После того как все детали хорошо соединены, нужно еще раз проверить стыки и проконтролировать положение стояка с использованием строительного уровня. Далее надо надеть и зафиксировать в нужных местах специальные хомуты с резиновой прокладкой и закрепить конструкцию на стене в ранее установленных дюбелях

При этом хомуты нужно плотно крепить на трубе, так как они не только поддерживают ее, но и исключают сдвиг вниз при нагрузках.
Так как пластик имеет более низкие звукоизоляционные показатели, для обеспечения тишины желательно закрыть стояк минватой или специальным материалом, которые просто надевается на трубу. В этом случае лучше всего скрыть конструкцию в короб, это оптимальное решение.

Расчет канализационного трубопровода

Выбор материала труб канализации

• Биде, умывальник, мойка – 40 мм.
• Душевая кабинка, ванна – 50 мм.
• В случае включения нескольких сантехприборов в одну трубу – 85 мм.
• Стояк (основной) дома или квартиры – 100 мм.

Универсальности системы можно добиться, используя для подключения всех сантехприборов, кроме унитаза, трубу 50 мм диаметром, а основной стояк выполнить из трубы 110 мм диаметром, к такой же трубе канализационной 110 мм подключить унитаз.

Расчет количества элементов системы

Чтобы рассчитать трубопровод и провести монтаж труб канализации, необходимо составить схему будущей системы. Достаточно просто взять лист бумаги и разместить на нем все сантехнические приборы, которые необходимо подключить.

Применение труб звукопоглощающих (продольные полосы зеленого и красного цвета), позволит уменьшить трудоемкость монтажа системы канализации. Но следует учитывать дороговизну таких изделий.

Поэтому для снижения звука от стоков канализации трубу можно изолировать. В звукоизоляции нуждаются стояки, расположенные близко к спальням, кухне или гостиной. Если же стояк проходит в удаленном от постоянного пребывания людей месте, то необходимость защиты от звуковых колебаний отпадает.

Собранную систему необходимо проверить на герметичность. Заранее набрав воды в ведра, нужно резко вылить ее в тестируемый прибор: умывальник, раковина, ванна. Место протечки следует разобрать и герметизировать заново.

Инструкция по сборке трубопроводов канализации (в текстовом или в видео форматах), позволит избежать при дальнейшей эксплуатации системы прочисток, шума движения стоков, деформированных элементов и других неприятных моментов.

Успешный монтаж канализационных труб пластиковых или пвх при плановом ремонте коммуникаций, протечке системы, нарушения ее нормальной работы возможен при тщательной подготовке, наличии качественных материалов и грамотной работе. Монтаж труб канализационных своими руками проводим в таком порядке:

• Сначала делаем разметку осей трубопроводов и мест креплений. Можно с помощью программы Project StudioCS (Проект Студия КС Водоснабжение) спроектировать трехмерные системы водопровода и канализации по нашим стандартам. В программе расчетная и графическая части объединены.
• Потом монтируем крепления и собираем готовые узлы из труб, фасонных частей и патрубков.

• Собранные узлы соединяем, проверяем относительно горизонтали — вертикали, далее крепим в хомутах.
• Прокладываем горизонтальные трубопроводы, подсоединяющиеся с сифонами, выпусками санитарно-технических приборов.

ПЭТ трубы и где они монтируются

При изготовлении полиэтиленовых деталей используется регламент ГОСТа 22689.2-89. Указанные изделия могут быть четырёх разновидностей сортамента с диаметром в 40, 50, 90, либо 110 мм. Когда на производстве используется полиэтилен низкого давления, то параметр толщины стен готового изделия не превышает трёх миллиметров.

ПЭТ высокого давления используется для производства труб с
небольшим значением окружности. Параметр толщины стенок будет равен:

1. 3 миллиметра для элементов, имеющих диаметр 4—5 см.
2. Пять миллиметров для изделий, имеющих диаметр 9—11 см.

Длина трубы может равняться девяти метрам. Этот параметр зависит
непосредственно от диаметра. Чем большим он будет, тем длиннее получится
изделие.

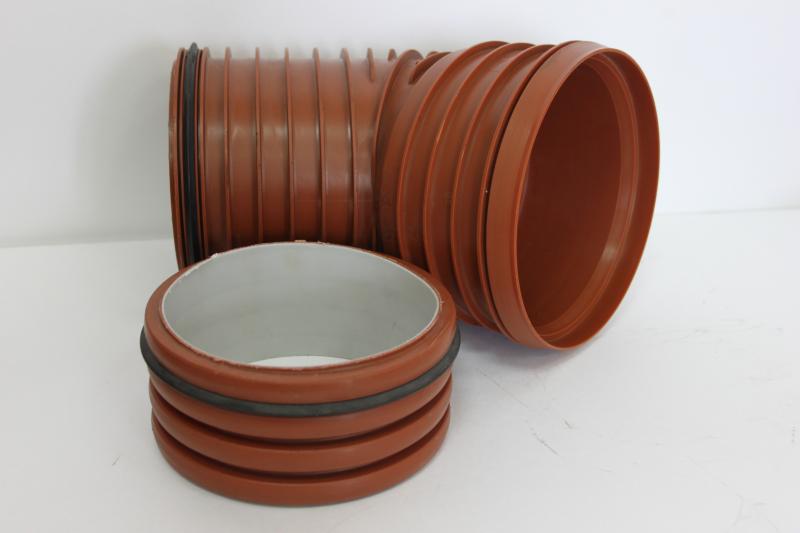

Канализационные пластиковые трубы наружного применения

В отличие от внутренних, наружные канализационные трубы ПВХ размеры обретают гораздо внушительнее. Факторы воздействия на такие трубы совершенно иные: это перепад температуры, грунтовое давление, большие нагрузки, химически агрессивная среда. Материалы для проведения уличной магистрали производят из непластифицированного поливинилхлорида, устойчивого к маслам, растворителям и кислотам. Такие пластиковые канализационные системы отвечают всем техническим требованиям, поэтому могут обеспечить пятидесятилетний срок эксплуатации.

Размеры наружной канализации четко не нормированы, есть рекомендации касательно диаметра трубопровода, который должен быть равным показателю внешней магистрали.

Диаметральные размеры канализационных труб могут достигать до 1,2 м при толщине стенки 37 мм. Их прокладывают вглубь грунта на 2 — 8 м, исходя из класса жесткости материала. Способность сети выдерживать давление до 16 бар позволило пластиковому трубопроводу прийти на смену чугунному.

Размеры востребованных канализационных труб ПВХ для наружной прокладки представлены в таблице №4.

Таблица 4

Dн, мм	b, мм	Длина, м		Dн, мм	b, мм	Длина, м
110	3,21	0,56	250	6,21	1,2
1	2
2	3
3	4
4	6,13
6,06	315	7,71	1,2
160	4,0	1	2
1,2	3
2	6,14
3	400	9,81	1,2
4	2
6,08	3
200	4,91	1,2	6,15
2	500	12,31	3
3	6,16
4	600	19,31	3
6,09	6,17

Самое важное, что у ПВХ труб для канализации размеры остаются неизменными с течением времени. Низкая теплопроводность и гладкая поверхность не позволяют застывать стокам, заиливая трубопровод

Правильный выбор способа сборки, а так же диаметра из широкого ассортимента размеров пластиковых составляющих обеспечит надежную работу ПВХ канализации с отличными характеристиками.
