Принцип действия и преимущества
И одним из важных звеньев в устройстве канализации, является, как раз, пескоуловитель, работа которого основывается на гравитационной силе и определённом способе движения сточных вод.
Принцип действия пескоуловителя очень прост, но делает много пользы для всей ливнёвки. И, если выражаться простыми словами, то это приспособление представляет собой закрытый корпус, содержащий в себе: отсек — приемник, отсек — дно, решётку и патрубки для подсоединения к основному трубопроводу.
Благодаря этой конструкции, пескоуловитель с решёткой выполняет роль фильтра, который собирает стоки с поверхности, очищает их от песка, ила, глины и гравия, и пропускает дальше по трубам. В этом главное его достоинство, что, стоя на передовой, он защищает всю ливневую канализацию от засорения и нарушения работоспособности.
Кроме того, преимуществами пескоотделителя, являются: герметичность, длительный срок эксплуатации и хорошая производительность, а также, удобство в обслуживании и возможность применения загрязнённой воды для уборки определённых помещений.
Особенно активно используют пескоуловители для автомойки и для станций, где ремонтируют автотранспорт и, где с шин спадает много грязи и песка.
Рассмотрим наиболее популярные способы их удаления

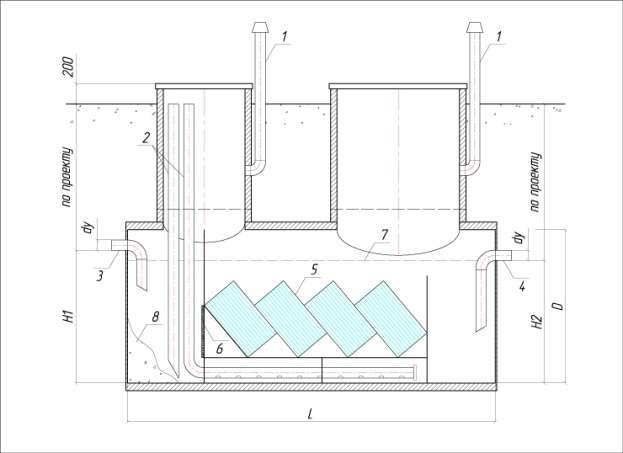

Однокамерный пескоотделитель представляет собой резервуар с колодцем обслуживания и лестницей. Поток воды, поступающий в верхнюю часть резервуара, гасится перегородкой. Проходя через резервуар, вода движется ламинарно с низкой скоростью. За время движения потока, песок успевает оседать на дно резервуара. Очищенная вода выходит из противоположной верхней части пескоотделителя. Песок, скопившийся на дне резервуара, удаляется механически в рамках регламентного обслуживания. Такая конструкция является наиболее распространенной и эффективно работает при концентрациях взвешенных веществ до 2000 мг/л.
Ливневыые стоки в городах, кроме песка, содержат нерастворенные фракции нефтепродуктов. В таких случаях используют двухкамерные пескоотделители. Резервуар такого пескоотделителя разделен перегородкой с переливным устройством. В одной камере оседает песок, а в другой скапливаются всплывающие нефтепродукты. Двухкамерные пескоуловители оснащаются двумя колодцами обслуживания. Через один удаляется песок, другой служит для удаления нефтепродуктов. Объем резервуара рассчитывается исходя из количества стоков и времени на отстаивания взвеси.
Качество отделения песка во многом зависит от структуры потоков воды в пескоотделителе. Реальный поток воды отличается резкой неравномерностью в различных частях резервуара. На производительность песколовок оказывает состав песка и форма его частиц.
Оценка качества потока жидкости в песколовке производится методами математического трассирования с последующим анализом показателей. Необходимо учитывать, что объем и внутренняя форма, заполняющаяся жидкостью, меняются во времени при неравномерном осаждении песка. Изменяющийся рельеф дна может создавать локальные водовороты и участки со стоячей водой.
При значительной концентрации взвешенных веществ используется тангенциальный пескоотделитель. Принцип его работы основан на центробежной силе, действующей на песок во вращающемся потоке жидкости. Стоки подаются в вертикальный резервуар под острым углом к стенке корпуса. Создается круговой поток жидкости, в котором твердые частицы скапливаются у стенки резервуара. Удаление ила и песчаной взвеси в таких пескоотделителях обычно производят с помощью специальных насосов. Для этого осадок взмучивается при помощи компессора, и насыщенная песком взвесь выкачивается наружу. Сигналом для удаления песка могут служить сигналы датчиков, поступающих в контроллер, который, в свою очередь управляет работой задвижек, насосов и компрессора. Для удаления воды из концентрированной взвеси можно использовать мешковые обезвоживатели осадка. Их конструкция довольно проста. Поток через коллектор распределяется по трубам, к которым прикреплены специальные мешки из тканого материала. Вода проходит через ткань, а песок отфильтровывается и остается в мешках. Обезвоженный песок подлежит утилизации в соответствии с действующими нормативами.
Еще более сложной конструкцией обладают аэрируемые песколовки. Такие сооружения снабжены постоянно действующими аэраторами, системами гидросмыва, гидроэлеваторами, песковым бункером, задвижками и затворами. Система применяется для крупных очистных сооружений и способна работать без остановки на технологическое обслуживание удаление песка происходит непрерывно в процессе эксплуатации. Такие системы используются не только для очистки стоков, но и для добывания песка из взвеси. В этом случае комплекс может содержать оборудование для разделения фракций песка, промывки, хранения, погрузки и транспортировки.
Обычно, пескоотделитель заглубляется в грунт на глубину, соответствующую уровню подводящей линии. Материал корпуса может быть различным, но наилучшими показателями обладает стеклопластик. Такой корпус не подвержен коррозии, прост в транспортировке и монтаже, выдерживает значительные нагрузки. Компания Флотенк специализируется на производстве стеклопластиковых изделий различногоназначения, в том числе и пескоотделителей различных конструкций. В штате Компании большое число специалистов, занимающихся проектированием, расчетом, конструированием и изготовлением очистных систем.
Важно понимать, что в каждом конкретном случае, эффективность работы оборудования будет зависеть от правильного анализа ситуации, грамотного расчета, оптимального выбора оборудования, его качественного изготовления, монтажа и пусконаладки
Монтаж пескоуловителя
Правильная установка пескоуловителя обеспечит его эффективную работу, поэтому следует придерживаться общей схемы работы, рекомендованной специалистами. Рассмотрим пошагово, как установить пескоуловитель своими руками.
Работа состоит из следующих этапов:
- Производится разметка территории под ливневку. Место уловителя должно находиться сразу после сточных желобов, до входа в систему сточных трубопроводов;
- Прокапывается траншея для сточных лотков. Ее уклон должен составлять порядка 1-2 см на 1 погонный метр. Глубина траншеи должна быть такой, чтобы верхние кромки лотков находились ниже уровня почвы на 5 см. Учитывается также толщина бетонной заливки ямы и толщина песчаной подушки;
- Дно траншеи бетонируется. Чтобы система была долговечной, рекомендуется также забетонировать и стенки траншей. Бетонный слой предотвращает перекос элементов конструкции в процессе эксплуатации ливневой канализации. Если бетонирование стенок не выполнялось, пустоты траншей засыпаются смесью песка и цемента;
- Монтируются и соединяются между собой все элементы системы. Надежность стыковки обеспечивается благодаря наличию специальных защелок. Если есть желание обеспечить максимальную герметичность стыков, они обрабатываются специальным водостойким герметиком;
- Сверху всех элементов устанавливаются защитные решетки.
Мы обсудили важность такого элемента ливневой канализации как пескоуловитель. Правильно установленная песколовушка обеспечит защиту сливного коллектора от загрязнений, продлит ее эксплуатационный ресурс. А чтобы ливневка успешно справлялась с отводом сточных вод долгие годы, необходимо регулярно очищать уловитель песка от донных отложений
А чтобы ливневка успешно справлялась с отводом сточных вод долгие годы, необходимо регулярно очищать уловитель песка от донных отложений.
Назначение и принцип работы
Принцип работы пескоуловителя
Пескоуловитель – это закрытая емкость, которая состоит из приемника сверху, дна, патрубков по бокам для присоединения труб и решетки. Он является важным узлом ливневой канализации: собирает воду с поверхности и передает после очистки дальше по магистралям.
Принцип работы песколовки основан на силе гравитации.
С самого начала вода передается к приемникам очень быстро и под большим давлением, но резко попадая в широкую емкость, теряет скорость течения. Это приводит к тому, что сила потока уменьшается по сравнению с силой тяжести. В результате крупные примеси задерживаются и оседают в резервуаре. На дно песколовки оседают глинистая взвесь, песчинки и другой мусор. При этом течение воды по трубам канализации не прекращается.
Особенности установки пескоуловителей для ливневой канализации
Популярный материал:
Одним из важных аспектов установки пескоуловителей для ливневой канализации является выбор оптимального места размещения. Рекомендуется устанавливать пескоуловители в близости к местам скопления песка и мусора, например, вблизи автостоянок или парковок.
Важно также обратить внимание на глубину установки пескоуловителя — она определяется величиной водотока и количеством осадков. Для мест с высоким уровнем осадков рекомендуется использовать углублённые пескоуловители, которые имеют большую производительность в сравнении с поверхностными
- Материалы для изготовления — пескоуловители чаще всего производятся из таких материалов, как полипропилен (ПП), поливинилхлорид (ПВХ) или стеклопластик. Каждый из этих материалов имеет свои преимущества и недостатки, поэтому выбор определённого материала зависит от конкретных условий эксплуатации.
- Размер и конструкция — пескоуловители доступны в различных размерах и конфигурациях, что позволяет подобрать оптимальную модель для каждого конкретного объекта. Например, для установки на узких проездах или территориях с ограниченным пространством могут подойти компактные пескоуловители с вертикальными фильтрующими элементами.
- Уход и обслуживание — регулярное техническое обслуживание и очистка являются важными моментами, которые необходимо учитывать при установке пескоуловителей. Для обеспечения достаточной эффективности фильтрации рекомендуется проводить очистку пескоуловителей не реже одного раза в год.
Материал
Для изготовления пескоуловителей используют в основном бетон (полимербетон) и пластик. Бетонные пескоуловители долговечны и могут прослужить долгое время. В большинстве случаев бетонные или полимербетонные конструкции устанавливаются на крупных промышленных объектах, в аэропортах и т.д.
Пластик не подвержен коррозии, химически нейтрален и может использоваться в любом типе грунта и в любой воде – в зависимости от его химического состава. Конечно, пластик легкий. В большинстве случаев даже очень большие пластиковые пескоуловители не требуют привлечения в процессе монтажа строительной техники и цена пластиковых пескоуловителей намного демократичнее.
Установка пескоуловителя
Расположение устройства также важно. В системе фильтрации общего потока воды первым устанавливается пескоуловитель
От них может зависеть степень нагрузки на фильтрующую систему.
В качестве своеобразного пескоуловителя в домашней системе могут играть роль ливневые стоки и смотровые колодцы. Ведь их диаметр больше, чем диаметр основной ливневой канализации. Поэтому необходимо следить за чистотой колодцев и регулярно удалять отложения песка.
Эффективность пескоуловителя, установленной правильно и в правильном месте, составляет 90%. Поэтому почти весь песок осядет в ловушке.
Виды пескоуловителей для ливневки
Существуют различные виды пескоуловителей, которые различаются материалами изготовления и конструкцией.
Пескоуловители для обеспечения работы ливневой канализации классифицируются по нескольким параметрам, которые будут рассмотрены ниже.
Конструкция
- Устройство вертикального типа. Обычно изготавливается в форме вытянутого цилиндра. Твердые взвеси сами оседают на дно, а очищенная от них вода протекает через выходной патрубок. Отличаются большой вместимостью резервуара. Применяются преимущественно на объектах промышленного значения.
- Устройство горизонтального типа. Конструкция располагается горизонтально и состоят из двух частей. В первой части вода свободно перемещается по прямой или по кругу, а во второй части происходит отложение осадка. Это наиболее распространенный вид отстойника, применяемый повсеместно, в том числе в индивидуальном строительстве, в частных домах.
- Тангенциальный пескосборник. Это круглая конструкция, в которую вода подводится по касательной. В круглом резервуаре она закручивается, а всевозможные примеси под действием центробежной силы оседают на стенках камеры. Оттуда они, под своим весом, опускаются на дно. Данный вид уловителей песка не очень распространен в отечественном строительстве, в отличие от Европы.
- Аэрируемый уловитель. Такие устройства часто применяются на пищевых производствах, где протекающая в сток вода имеет повышенную степень жирности. Внутри такого канализационного пескоуловителя проходит аэратор, насыщающий воду воздухом. Это обеспечивает лучшее трение частичек песка между собой и их лучшую очистку. Вода также лучше очищается от жировых составляющих, которые увлекаются на дно твердыми частицами.
Промышленный пескоуловитель Salher
Материал изготовления
Ловушки для водоотвода могут изготавливаться из различных материалов:
- Бетон. Бетонный пескоуловитель отличается долговечностью и повышенной механической прочностью. Однако его значительный вес создает трудности при монтаже. Применяются бетонные устройства преимущественно на промышленных объектах (аэродромах, крупных предприятиях, в жилых городских районах). Для монтажа таких конструкций необходимо наличие специальной строительной техники. Бетон часто армируется стекловолокном, которое предотвращает его растрескивание со временем.
- Полимербетон. Устройства совмещают в себе прочность бетона и легкость пластика, поэтому отличаются максимальной стоимостью. Их успешно применяют на тех объектах, где требуется надежность и высокая прочность, но без применения строительной техники.
- Пластик. Пескоуловитель для ливневки из пластика является наиболее популярным вариантом для использования в быту. Он имеет небольшой вес, а прочность современного пластика намного выше, нежели была в прежние годы. Такие ловушки можно использовать на любой почве и при любом составе воды. Пластик не коррозирует, легко монтируется. При необходимости конструкцию можно легко демонтировать и перенести на другое место. Устанавливаются вручную.
Материалы, из которых изготавливаются пескоуловители
Пескоуловители изготавливают из различных материалов, наиболее популярными из которых являются пластик и бетон.
Бетон является самым бюджетным вариантом, однако он имеет ряд недостатков, среди которых небольшой срок эксплуатации, частое появление трещин и сколов, а также бетон очень сильно страдает от холода. Несмотря на все его недостатки, бетон остается наиболее популярным на территории Российской Федерации за счет своей низкой стоимости.
Пескоуловители, изготовленные из пластика, имеют намного больше преимуществ: они намного более прочные, чистить их намного легче, также они имеют маленький вес, из-за чего их установка или переустановка на новое место сильно упрощается. Подводит только стоимость, которая немного дороже, нежели у пескоуловителей из бетона.
