Первый смеситель напечатанный на 3D-принтере

Что можно напечатать

На 3D-принтере можно напечатать всё что угодно, если у вас есть подходящий материал для печати, готовая модель и достаточно большой принтер.

Прототипы. Часто перед началом производства компании нужно понять, насколько удобной получится вещь в использовании. Чтобы не запускать линию ради одного изделия, его печатают на 3D-принтере и смотрят, что нужно изменить или доработать. На таких прототипах можно заметить, например, что кнопки получились слишком маленькими и их будет неудобно нажимать или что кнопки оказались очень далеко от пальцев и до них нужно будет специально тянуться.

Запчасти и детали. Иногда найти запчасть от какого-то инструмента сложно или почти невозможно: производитель их не выпускает или модель давно снята с производства. В этом случае можно найти в интернете трёхмерную модель нужной детали или нарисовать её самому в редакторе, чтобы потом отправить это на печать.

Медицина. Трёхмерная печать активно используется в медицине для создания новых суставов, тканей и лечения пациентов. Отличие от традиционной печати в том, что вместо пластика там печатают специальными «живыми» растворами, которые взаимодействуют друг с другом и ведут себя как настоящие органы и ткани. Благодаря такой технологии сейчас легко напечатать сустав, который хирург может поставить человеку вместо повреждённого.

Хобби и моделирование. На 3D-принтере легко печатать разные миниатюры, коллекционные фигурки и модели.

Производство других роботов. 3D-принтеры пока не умеют производить сервоприводы и микропроцессоры, но уже умеют печатать корпуса и каркасы роботов.

Дома и здания. Берём здоровенные рельсы с моторами и контроллерами. Устанавливаем подвижное сопло, на которое можно подавать строительную смесь (бетон или полимеры). Можно печатать стены зданий. В отличие от традиционных технологий строительства из кирпича, панелей и блоков, форма стен и здания в целом может быть любой. Фундамент, перекрытия и крыша пока что не печатаются, но это пока.

Представьте: отправляем на Марс полсотни 3D-принтеров на подвижной основе. За год каждый из них печатает ещё по 100 принтеров. Далее все эти 5 000 принтеров разъезжаются по Марсу и начинают строить первую колонию. Пока они строят, мы заказываем в Икее мебель, оформляем доставку, и как раз к моменту доставки наши роботы всё допечатают. Яблони на Марсе вряд ли зацветут, а вот пятиэтажки — могут.

Раздвигая границы возможного: вода как визуальное ощущение

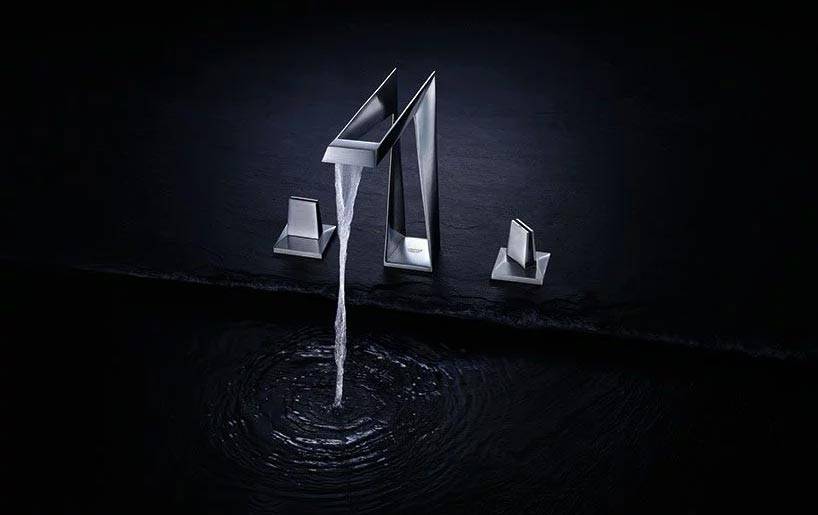

Переосмысление дизайна существующих коллекций GROHE Atrio и Allure Brilliant с применением новейших технологий Icon 3D выводит компанию на новый уровень дизайна и комфорта.

Пол Флауэрс, директор по дизайну, LIXIL Water Technology Group, подчеркнул: «Каждый инновационный продукт начинается со смелой идеи. Сделать невозможное возможным – это лишь вопрос времени. GROHE Icon 3D – наш первый шаг в будущее промышленного дизайна, новая ступенька в мир, где мечта становится реальностью. Применив технологии 3D-печати по металлу для изготовления смесителей, мы раздвинули границы реального в сторону формирования будущего воды».

Томас Фур, исполнительный производственный директор GROHE AG, добавил: «Чтобы оставаться первопроходцем в отрасли и сохранять лидерские позиции, мы инвестируем не только в разработки и исследования, но и в инновационные технологии производства. 3D-печать из металла – символ новой эпохи для продукции, выпускаемой под девизом «Сделано в Германии». Мы фокусируемся на нашем ключевом продукте и задействуем весь технологический процесс для его изготовления – в отличие от большинства наших конкурентов

Для нас важно сохранить знак качества GROHE даже при изготовлении изделий на 3D-принтере. Именно поэтому мы и разработали свою собственную технологию и уникальную формулу металлических гранул для печати»

Процесс GROHE 3D-печати из стали позволяет полностью отказаться от всего лишнего и добиться максимальной чистоты формы, заставляющей переосмыслить само понятие материальности. Минимализм с акцентом на изначальную суть смесителя не только выводит процесс взаимодействия с водой на новый уровень, но и позволяет более эффективно расходовать ресурсы. GROHE Atrio Icon 3D с изящным изогнутым изливом и GROHE Allure Brilliant 3D с полым корпусом создают ощущение того, что поток воды – это лишь оптическая иллюзия. Смесители становятся арт-объектом – своеобразной скульптурой из матовой стали.

Что такое воксель?

Если вы еще не знакомы с воксель, важно, чтобы вы понимали, что это такое, так как в 3D-печати это важно. Это аббревиатура от английского «volumetric pixel», кубической единицы, из которой состоит трехмерный объект

Существуют и другие единицы, такие как тексель (элемент текстуры или пиксель текстуры), который является минимальной единицей текстуры, применяемой к поверхности в компьютерной графике, или тиксель (тактильный пиксель), который представляет собой неологизм, относящийся к типу тактильных технологий для сенсорных экранов, позволяющих имитировать прикосновение к различным текстурам.

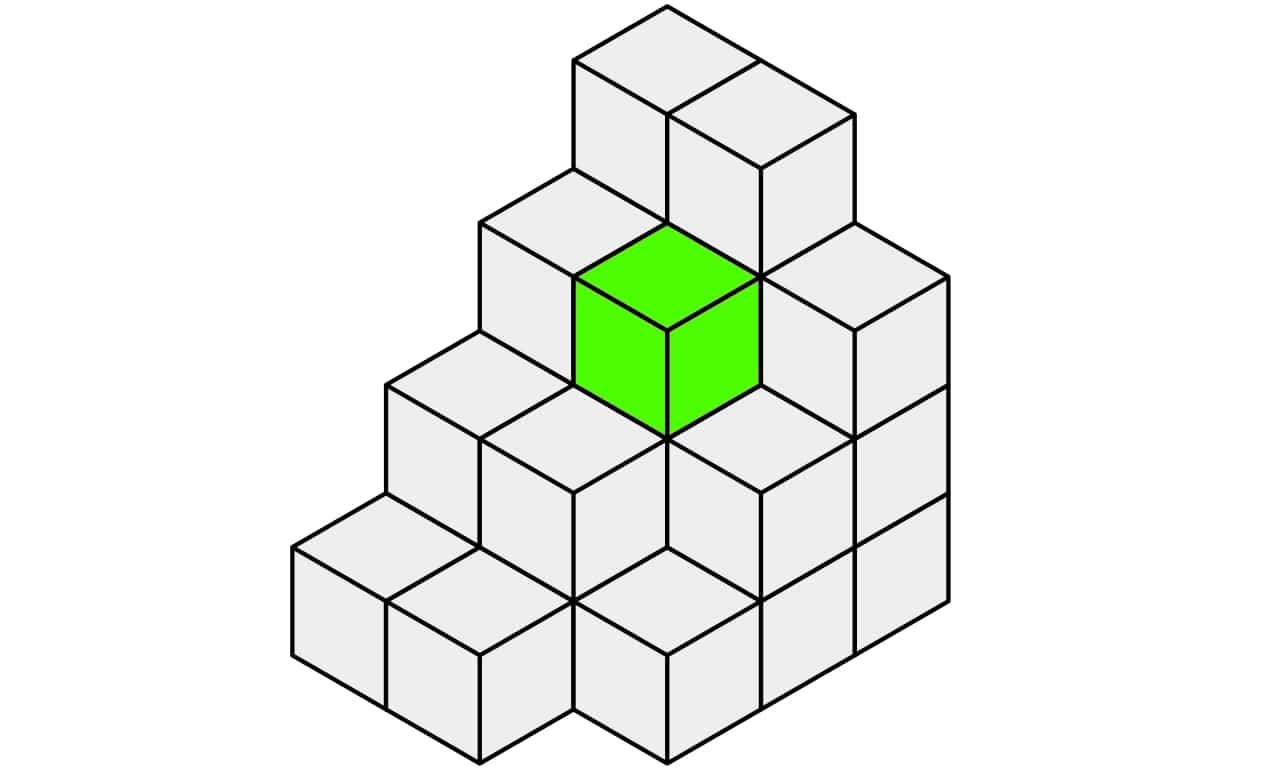

Другими словами, было бы 2D-эквивалент пикселя. И, как вы можете видеть на изображении выше, если эту 3D-модель разделить на кубы, каждый из них будет вокселем

Важно указать, что это такое, поскольку некоторые продвинутые 3D-принтеры позволяют контролировать каждый воксель во время печати для достижения лучших результатов

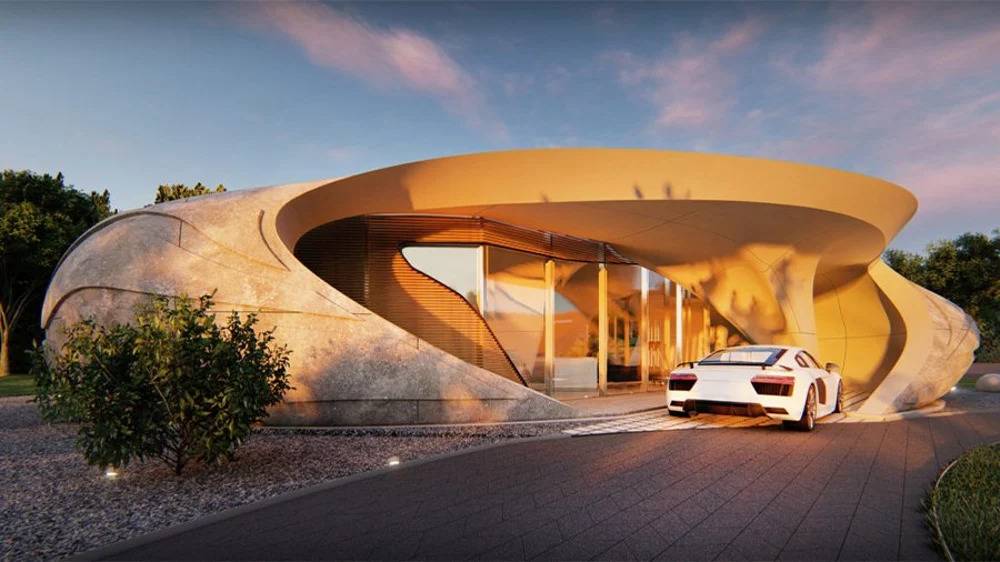

Дом-экосистема Curve Appeal — 240 кв. м

Другой пример концептуальной 3D-печати — дом-экосистема Curve Appeal площадью 240 кв. м. Здание принадлежит бюро WATG Urban Architecture Studio. Печать здания завершилась в 2020 году.

Стройка продолжалась три года. Проект здания был создан еще в 2016, и тогда занял первое место на конкурсе The Freeform Home Design Challenge. От организаторов дизайнеры получили $8 тыс. на реализацию концепции.

Фото: WATG

Curve Appeal выполнено из 28 напечатанных панелей. Необычная конструкция поддерживает микроклимат дома: по словам дизайнеров, температура внутри здания не зависит от погоды снаружи.

Как это работает

Обычно для печати 3D-принтер использует специальный пластик. Он бывает в виде порошка, жидкой смолы или пластиковой проволоки в катушках. Именно из этого материала и будет состоять напечатанная деталь.

Дальше, если говорить грубо, процесс выглядит так:

этот пластик либо наносят с помощью подвижного сопла;
либо «запекают» с помощью лазера;
либо из массива готового материала вырезается лишнее с помощью подвижного резака (но это уже больше похоже на токарное дело и к 3D-печати часто не относят).

Материал принимает нужную вам форму слой за слоем. Когда все слои пройдены, получается деталь.

Ускоренная съемка 3D-печати с помощью подвижного сопла:

Из-за того что принтеру нужно постоянно нагревать пластик, 3D-принтеры печатают не очень быстро: на деталь размером с телефон может уйти 15–20 минут. Ещё скорость зависит от толщины слоя: чем толще слой, тем быстрее печать. Но при большой толщине слоя деталь может получиться неаккуратной: будут видны слои:

Чем тоньше слой, тем более ровной получается поверхность при печати.

Материалы для печати

Самые популярные материалы для 3D-печати у новичков — пластики ABS и PLA. Они идеально подходят для наиболее распространенной технологии FDM (fused deposition modeling — моделирование методом наплавления).

Пластик ABS прочный и долговечный, он отлично сопротивляется различным ударам судьбы об пол или другие пластиковые детали. Из него как раз делают те крепчайшие детали LEGO, о которые можно сломать пятку, а также элементы автомобильных интерьеров.

PLA — это нетоксичный и биоразлагаемый полимер. Он производится на основе молочной кислоты, которую получают из кукурузы и сахарного тростника. Такой экологичный аналог ABS. Он хорошо держит форму и сопротивляется трению. Из него обычно делают подвижные детали. Для начала работы с 3D-принтером этого должно хватить.

Союз цифровых технологий и высочайшей квалификации рождает уникальные продукты

GROHE Icon 3D – это союз новых цифровых технологий и высочайших стандартов ручного ремесла. Все компоненты смесителя печатаются из металла на 3D-принтере по технологии лазерной плавки материала в порошковом слое. Каждый элемент изделия – это примерно 4700 слоев металла толщиной 0,06 миллиметра, что позволяет достичь беспрецедентной прочности продукта. После печати каждая деталь передается на фрезеровальный станок с программным управлением для обработки, а затем шлифуется вручную. Этот сложный процесс делает каждый смеситель в серии GROHE Icon 3D уникальным коллекционным предметом – в год возможно производство всего нескольких образцов. Смесители GROHE Icon 3D доступны под заказ.

1 из 9

Алексей Быков, Grohe; Витис Cруогинис, директор салона Bath & Tile, Томас Шахнер и Александра Кудрявцева, Grohe

Асель Баатыр-Кызы, дизайнер

Бекзада Абдалиева, дизайнер

Катя Кольцова, дизайнер

Томас Шахнер, Grohe (Нур-Султан)

Александра Кудрявцева, Grohe

Айман Рахимбаева, дизайнер

Айгерим Даулетбекова, дизайнер

Grohe Icon 3D

Смеситель GROHE Icon 3D стал победителем премии Blueprint Awards 2019 в номинации «Лучший дизайн продукта»
17 октября 2019 года на церемонии вручения премии Blueprint Awards 2019 в Лондоне смеситель GROHE Allure Brilliant Icon 3D был объявлен победителем в номинации «Лучший дизайн продукта». Премия Blueprint Awards вручается за инновационные разработки в области дизайна и архитектуры.

Монтаж оси Z

Берут опорный блок сборной плиты. Отмечают блок с обеих сторон в центре, на 2 см от самого длинного края. Выполняют отверстие сверлом. Закрепляют гайками все винты в монтажных отверстиях. Крепления должны быть жесткими. Помещают соединители вала на два оставшихся шаговых двигателя и используют шестигранный ключ, чтобы затянуть их надлежащим образом.

Помещают винты на другом конце муфты и снова затягивают их. Используют Zip-галстуки для закрепления шаговых двигателей на дне корпуса. Помещают опору монтажной пластины на резьбовые винты и отпускают винты, чтобы опустить плиту. Сдвигают верхние пластины над резьбовыми соединениями, чтобы убедиться, что все на месте.

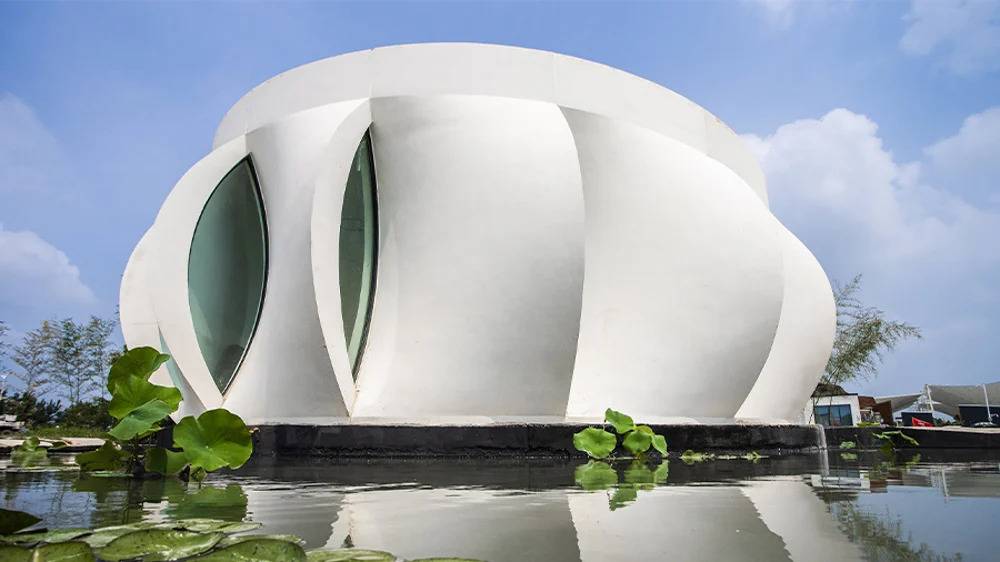

«Дом Лотоса» — 60 кв.м

В 2018 в Китае создали солнечный «Дом Лотоса» площадью 60 кв. м. Его спроектировали студенты Вашингтонского университета в рамках конкурса Solar Decathlon China 2018. Задачей участников было создать экологичное здание, которое будет работать от альтернативных источников энергии. Студенческая команда пошла дальше и решила, что даже сам процесс строительства должен быть безотходным и углеродно-нейтральным.

Само здание только частично создано с помощью 3D-принтера. На нем инженеры изготовили формы для отливки бетонных стен. Преимущество такого подхода в том, что напечатанные конструкции можно использовать не менее ста раз. При обычном строительстве используют деревянные формы, которые изнашиваются уже после двух отливок.

Само здание было выполнено в форме лотоса — проектировщики заявили, что в дизайне они хотели подчеркнуть красоту и деликатность китайской культуры.

Фото: Liam Otten / Archinect

Нагревание бетонной смеси в 3d принтере

Такой способ называется экструдивным. Небольшой 3d принтер, который использует пластик, имеет в своей головке еще и нагреватель. Он размягчает (расплавляет) твердый пластиковый стержень, подаваемый на печатающую головку принтера. Далее на поверхности изготавливаемой детали он прилипает к предыдущему слою и застывает. И так слой за слоем.

Нагревание можно использовать и при выдавливании бетонной смеси или нагревать током выдавленный бетон, в состав которого входит токопроводящий графитовый порошок. Это позволяет сократить время застывания (схватывания), но при этом снижаются характеристики прочности бетона. При температуре ниже 10 гр.С увеличивается время схватывания и стекание смеси с поверхности.

Но обычно используют добавки, ускоряющие твердение бетона. В продаже их огромное количество, но надо выбирать те, которые используются для торкрет-бетона. Это позволит избежать стекание нанесенного слоя, так как застывание бетона происходит за несколько минут. Качественные и безопасные ускорители твердения получают на основе бесщелочных неорганических соединений — сульфатов и гидроксидов алюминия.

Из импортных можно назвать такие, как MEYCOSA, Delvo Grete (BASF), Sigunit (Sika), Mapequick (Mapei), MCBauchemie,

из отечественных — Реламикс Торкрет (Полипласт), Центрамент Рапид 640 и 650 (Эм-Си Баухеми), Т-Хим (Химмодификатор). Диапазон использования добавки — 2-8% от веса цемента.

Также можно вместо обычного портландцемента применить глиноземистый цемент, который даже без добавок значительно быстрее застывает и позволяет получить более прочную конструкцию. При этом он значительно дороже: 1 кг стоит от 20 до 35 руб.

Про ускорители твердения бетона уже упоминалось в статьях по изготовлению ваз для цветов и фонтана (см. тут и тут). Но при этом такая высокая скорость застывания бетона была не нужна, поэтому и использовался обычный недорогой ускоритель.

Что происходит

В начале мая 2021 года четвертый в мире и первый в ЕС жилой дом, полностью напечатанный на 3D-принтере, принял своих жильцов. Это первый из пяти домов который компания Saint-Gobain Weber Beamix в рамках проекта Milestone планирует возвести на участке земли у канала Беатрикс, в пригороде Эйндховена.
Репортаж YouTube-канала «РБК Тренды» о доме проекта Milestone
Технология 3D-печати уже применялась в Европе для строительства отдельных конструкций зданий, однако в Нидерландах построили первый жилой дом, полностью напечатанный на 3D-принтере.
Первыми арендаторами дома стала супружеская пара из Амстердама — 70-летняя Элиза Лутц и 67-летний Харри Деккерс.
Дом площадью 94 кв. м сконструирован в форме неправильного валуна и состоит из 24 отдельных бетонных элементов, напечатанных на заводе в Эйндховене, которые были привезены на стройплощадку и установлены на фундамент. Затем в доме были поставлены оконные рамы, положена крыша и нанесены последние штрихи.
Для печати была использована огромная роботизированная «рука» с соплом, которое впрыскивает специально разработанный цемент, имеющий текстуру взбитых сливок. Цемент печатается по проекту архитектора, добавляя слой за слоем для создания стены и увеличения ее прочности. Весь процесс печати занял 120 часов или пятеро суток.
Форма неправильного валуна была выбрана неспроста — так строители хотели усложнить задачу и проверить способности 3D-принтера. Проверка прошла успешно, — теперь компания готова печатать дома сложной формы по желанию клиента.
Месячная аренда дома составляет €800 (чуть больше ₽70 тыс.), что вдвое меньше рыночной арендной платы за подобную недвижимость.

Критика и проблемы

Медленно и без гарантий: печать довольно медленная, недостаточно точная. Огромная проблема в любительских принтерах — брак. Например, деталь может отклеиться от подложки прямо во время печати, и произойдёт ад. Или моторы раскалибруются, и сопло начнёт промазывать мимо нужных мест.

Низкая эффективность: чтобы напечатать деталь 10 × 10 см, нужен принтер размером как минимум 50 × 50 см, который будет стоить несколько сотен долларов.

Не самые прочные материалы: 3D-печать пока что ограничена пластиками и смолами. Есть отдельные технологии печати на базе металлического порошка, но если вам нужна стальная деталь — вам нужен не 3D-принтер, а нормальный токарь и станок. Но на станке можно сделать не всякую деталь.

Не всегда понятно зачем. В промышленности 3D-принтеры используют для прототипирования, но в массовом производстве эти технологии не используются. Для домашнего применения тоже неясно: на 3D-принтерах печатают маленькие пластиковые штучки для любительских проектов… и всё. Очень мало случаев, когда обычный человек мог бы захотеть напечатать у себя дома что-то применимое в хозяйстве.

Частые сомнения

Наконец, раздел о Часто задаваемые вопросы или часто задаваемые вопросы и ответы которые обычно возникают при использовании 3D-принтера. Чаще всего ищут:

Как открыть СТЛ

Один из самых частых вопросов – как вы можете открыть или просмотреть файл .stl. Это расширение относится к файлам стереолитографии и может быть открыто и даже отредактировано программным обеспечением Dassault Systèmes CATIA среди других программ САПР, таких как AutoCAD и т. д.

Помимо STL, существуют также другие файлы как .obj, .dwg, .dxf, и т.д. Все они довольно популярны, и их можно открывать с помощью множества различных программ и даже конвертировать между форматами.

3D шаблоны

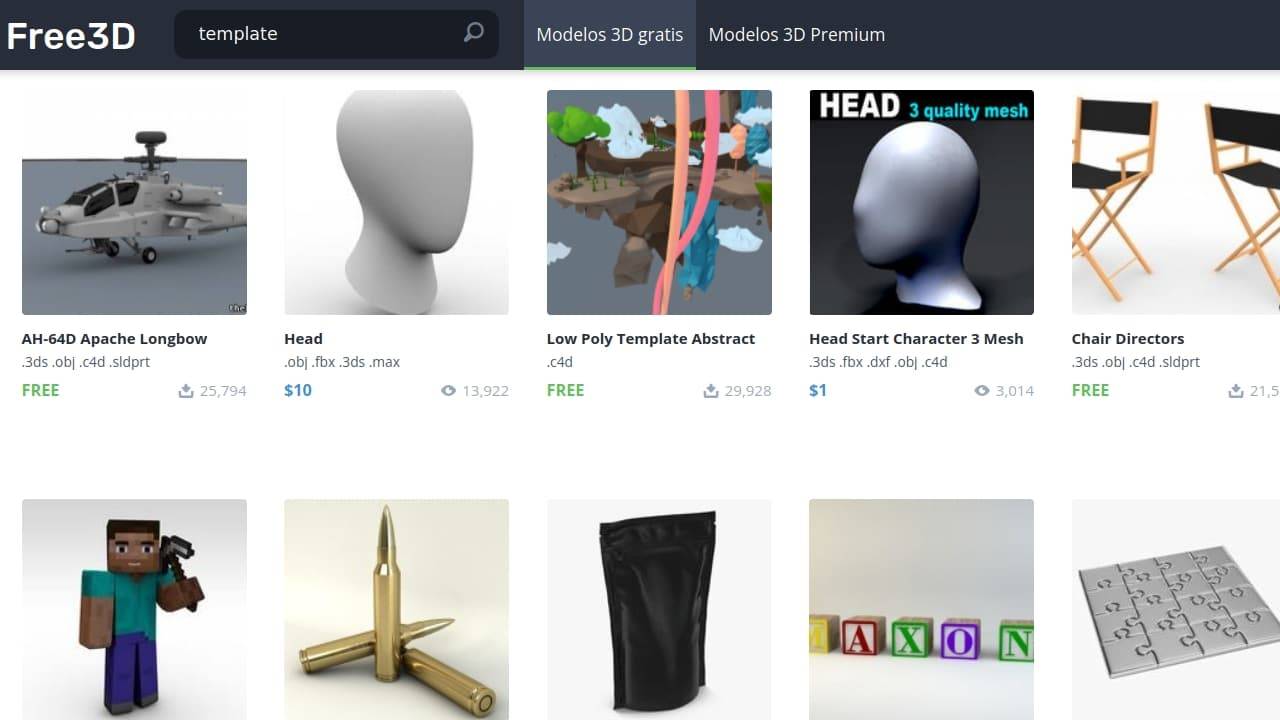

Следует знать, что вам не всегда нужно создавать 3D-чертеж самостоятельно, вы можете получить готовые модели самых разных вещей, от фигурок из видеоигр или фильмов, до практичных предметов быта, игрушек, протезов, масок, телефонов. кейсы и т.д. Raspberry Pi, и многое другое. Появляется все больше и больше веб-сайтов с библиотеками этих готовые шаблоны для скачивания и печати на вашем 3D-принтере. Некоторые рекомендуемые сайты:

С реальной модели (3D сканирование)

Другая возможность, если вы хотите воссоздать идеальный клон или копия другого 3D-объекта, заключается в использовании 3d сканер. Это устройства, позволяющие отслеживать форму объекта, переводя модель в цифровой файл и разрешая печать.

Нейлон

Печать нейлоном имеет много общего с печатью АВС-пластиком. Исключениями являются более высокая температура печати (около 320°С), высокая способность впитывать воду, более продолжительный период застывания, необходимость откачки воздуха из экструдера из-за токсичности компонентов нейлона. Нейлон – это достаточно скользкий материал, для его применения следует оснастить экструдер шипами. Несмотря на перечисленные недостатки, нейлон с успехом используют в 3D печати, так как детали из данного материала получаются не такими жёсткими, как из АВС-пластика, и для них можно использовать шарниры скольжения.

Нейлоновая нить для 3D печати

Изделия из нейлона, напечатанные 3D принтером

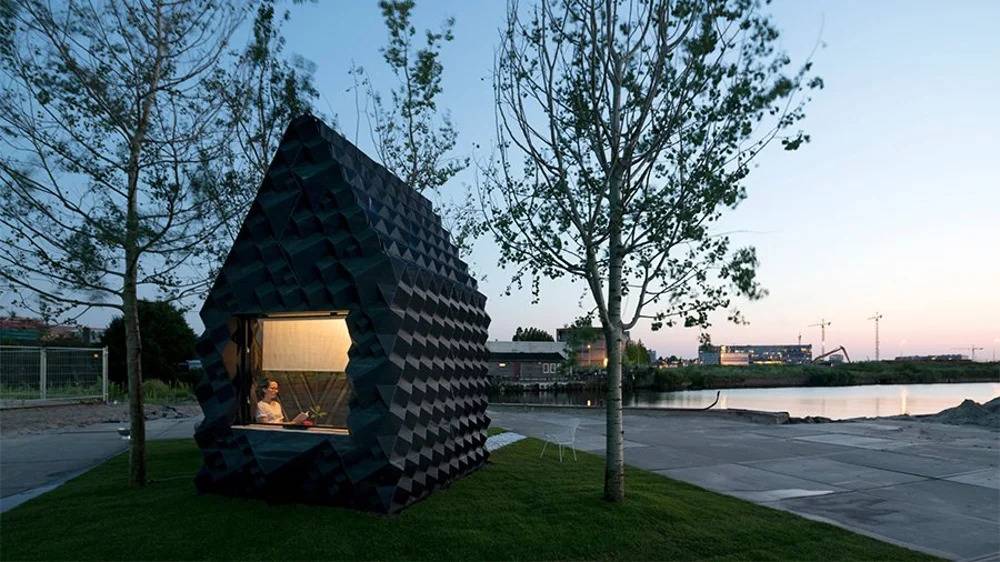

Убежище от стихий в Амстердаме — 8 кв. м

В 2015 году нидерландское бюро Dus Architects построило крошечный площадью 8 кв. м. Он находится в промышленном районе Амстердама, и его может арендовать любой желающий. Несмотря на небольшую площадь, в убежище есть веранда и диван, который превращается в двуспальную кровать. Ванная, тоже созданная на 3D-принтере, вынесена на улицу. Убежище построили из биопластика на основе льняного масла. Чтобы сделать устойчивый дом без тяжелых каркасов, инженеры сконструировали стены в виде пчелиных сот.

Фото: DUS Architects

«Городское убежище» — часть проекта по строительству временного функционального жилья. Власти Нидерландов надеются, что в будущем 3D-печать поможет обеспечить жильем жертв стихийных бедствий.

Напечатанный дом в Подмосковье — 37 кв. м

Необычный дом в подмосковном Ступине — один из первых проектов Apis Cor, бостонского стартапа с российскими корнями. Строительство здания завершилось зимой 2017-го. Дом площадью 37 кв. м построили за 20 часов, а его себестоимость составила ₽590 тыс.

Для печати использовали специальную бетонную смесь — фибробетон. Материал схватывается только при температуре выше 5°С, поэтому место возведения накрывали шатром. При этом готовое здание выдерживает температуру до минус 35°C. Для строительства использовали промышленный принтер массой 2,5 т, который позволяет конструировать до 100 кв. м жилья в сутки.

В отличие от большинства конкурентов, Apis Cor печатает свои здания прямо на месте строительства, а не собирает их из заранее подготовленных блоков. Дом в Ступине стал рекламой технологий стартапа: основатель Apis Cor Никита Чен-юн-тай намеревался продавать принтеры, а не дома. Задумка российского стартапера была удачной — об инновационном доме в Подмосковье написали даже в Time.

Зачем моему предприятию 3D-принтер? Разве отливать не проще и дешевле?

Ошибочно думать, что 3D-печать призвана заменить литье или иные классические процессы. Она помогает решить специфические задачи, которые невыполнимы либо слишком трудоемки при использовании традиционных технологий, например:

изготовление уникальных деталей сложной геометрии, в том числе мельчайших деталей, изделий с внутренними полостями и каналами, тонкими стенками и т.п.;
снижение веса изделий;
сокращение числа единиц в сборке;
создание ячеистых структур.

Такие возможности обеспечивает топологическая оптимизация: проектировщики могут создавать практически любую геометрию.

S-образный кронштейн – элемент исполнительного механизма системы увеличения подъемной силы самолета, напечатанный на установке SLM 280 ASCO Industries Результаты применения селективного лазерного плавления: • cнижение массы на 31% и сокращение общего времени сборки; • объединение трех деталей в одну; • уменьшение коэффициента использования материала с 17 до 1,5; • значительное сокращение времени механической обработки.

Субтрактивные методы будут и дальше применяться в тех случаях, когда это эффективно с точки зрения стоимости, типа изделий и других требований. Вопрос не в выборе между двумя технологиями, а в том, когда лучше применить аддитивную, а когда субтрактивную. Иногда при производстве одной детали уместно задействовать оба метода. К примеру, если вы понимаете, что для пресс-формы стоит изготовить вставку с конформным охлаждением, потому что это сократит цикл литья и улучшит качество изделия, используйте 3D-принтер. При этом другие компоненты вы будете производить по классической технологии.

3D-печать следует воспринимать как еще один вариант технологии получения изделий наряду с механической и пластической обработкой, литьем и др. При выборе вариантов производственного процесса взвешивайте тщательно все «за» и «против».

Российский производитель SLM-машин развеивает мифы о технологии Как компания Materialise оптимизировала конструкцию металлического вакуумного захвата с целью снизить стоимость производства серии Materialise

Нестандартные вещи, которые были изготовлены при помощи устройства объемной печати

Стоит ли упоминать, что первый экспериментальный образец робота-рыбы полностью сделан на 3D принтере? Начиная от плавников и заканчивая покрытием всего скелета. Данный образец проходил испытания в одном из исследовательских центров Великобритании, где занимаются наблюдением за животными. Но это далеко не все необычные предметы, созданные на 3D принтере.

Точная копия костей тиранозавра, выставленная в одном из европейских музеев, выглядит весьма внушительно, а благодаря пористой структуре материала, ее не отличить от оригинала. При прикосновении возникает эффект «настоящей кости», и, как показал эксперимент, практически ни один испытуемый не смог отличить, где подлинник, а где дубликат.
Впрочем, это далеко не самое оригинальное применение высоких технологий. Так, например, один из американских ветеранов, лишившийся части лица во время боевых действий, смог примерить на себе протез, который идеально подходит под его размеры головы.
Так же памятен случай, когда раненой птице часть крыла, пострадавшую при нападении хищника, успешно напечатали на 3D принтере, после чего она снова смогла летать.
Команда по связям с общественностью университета города Принстон заявила, что ученым удалось напечатать на принтере ухо, способное распознавать различные звуки, причем, по заверениям разработчиков, с этой задачей оно справляется не хуже настоящего.
Несколько лет назад двое дизайнеров решили, что шить одежду — это слишком скучно и долго. Они представили миру первый купальный костюм, полностью напечатанный на устройстве объемной печати. Модель получилась весьма изящной, но создатели в своем выступлении сделали упор на то, что в будущем вся одежда должна сканироваться и печататься на каждого отдельного человека, а не по заданным лекалам.
Если в случае, когда протез лицевой части у ветерана военных действий имел небольшой размер, то протез черепной коробки заменил в общей сложности 75% костной ткани. На данный момент этот случай в медицине является уникальным. Операция прошла в 2013 году, пациент до сих пор жив. Про неоднократные успехи в печати и последующем протезировании нижней челюсти рассказано уже много, достаточно лишь упомянуть, что подобная практика в наши дни стала уже привычной и не вызывает былого удивления.
В том же 2013 году на 3D принтере напечатали первый в мире пистолет.
Производители музыкальных инструментов не желают отставать от современных тенденций. Так, Олфан Дигель, известный в мире музыкальных инструментов, выпустил первую коллекцию бас-гитар, полностью напечатанных на станке. Их стоимость остается довольно высокой, но за эксклюзив приходилось доплачивать во все времена.
Автомобиль. Да-да, вы не ослышались. Частный пользователь из Новой Зеландии в течение года распечатывал у себя дома самый настоящий Aston Martin DB4, блок за блоком. Сегодня работа практически завершена. Это лишнее подтверждение тому, что при помощи станка можно сделать все что угодно, причем в домашних условиях.

Современный уровень развития технологий не позволяет делать точных прогнозов, куда шагнет массовый рынок уже завтра, в нем можно лишь угадывать определенные склонности и тенденции. Одно можно сказать с уверенностью: 3D принтеры будут набирать популярность и все более активно входить в повседневную жизнь. Использовать их удобно: они экономят время и место, необходимое для организации бизнеса, являясь более компактным устройством. Сфера их применения практически безгранична, ведь нас окружает мир предметов, каждый из которых может быть напечатан (хотя бы частично) на принтере.

Изготовление рамы устройства

Отрезают линейные стержни по размеру, согласно чертежам. Например, средние стержни – 260 мм, а боковые стержни – длину 250 мм. Сдвигают боковые линейные стержни в блоки, они будут осью Y. Помещают линейный подшипник сверху каждого блока и отмечают, где должны проходить отверстия. Просверливают эти отверстия сверлом под винты, чтобы в дальнейшем удерживать подшипники. Отмечают отверстия в самой тонкой части блока и просверливают два отверстия диаметром 8 мм.

Помещают средние линейные стержни в эти отверстия – это и будет ось X. Поворачивают блок так, чтобы линейный подшипник был внизу. Укладывают два временных шкива в центр между монтажными отверстиями для линейного подшипника. Помещают винт через зубчатые шкивы, используя отвертку, чтобы зафиксировать их на корпусе. Эти блоки позволяют экструдеру для 3Д-принтера перемещаться вдоль оси Y. Это самый простой макет корпуса принтера. Можно сделать рамку из экструдированного алюминия с 8 отверстиями в ластовицах, что хорошо работает и обеспечивает жесткую и стабильную конструкцию.

Этот проект переработан для использования линейного рельса и соответствующего подшипника. В салазках имеются отверстия для крепления стандартных концевых выключателей для оси X и Y.

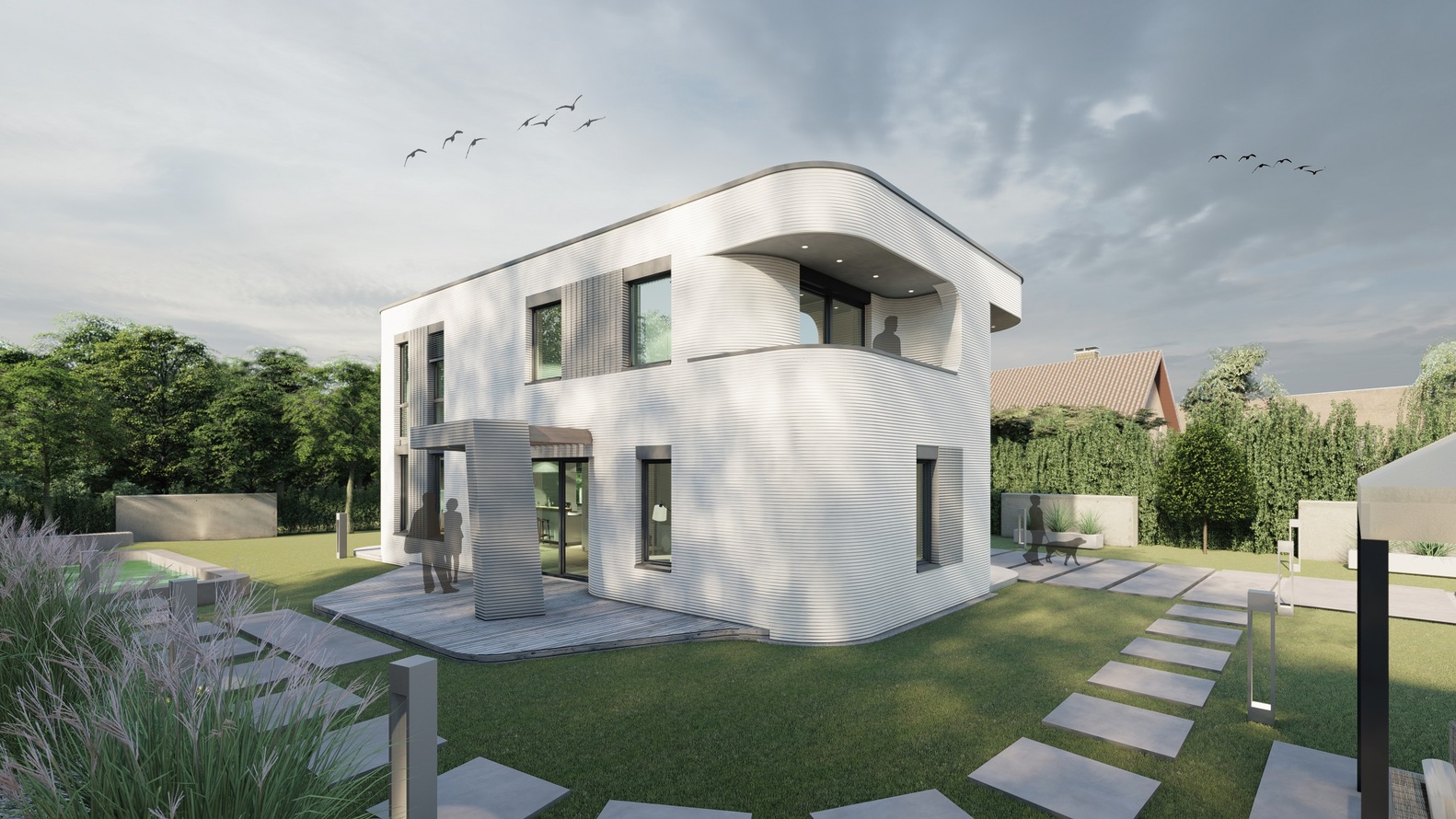

Первый двухэтажный напечатанный дом в Германии — 80 кв. м

Двухэтажная вилла, которую напечатали в земле Северный Рейн-Вестфалия — пример использования 3D-печати в строительстве элитного жилья с нестандартным дизайном. Жилая площадь здания составила 80 кв. м. 3D-вилла — совместный проект бюро MENSE-KORTE ingenieure+architekten и застройщика PERI GmbH.

Фото: Mense-Korte

При возведении виллы использовали уникальный 3D-принтер BOD2, который умеет печатать трубы. Эта особенность «развязывает руки» дизайнерам: сложные инженерные решения на BOD2 можно выполнить быстрее и дешевле, чем при стандартном строительстве. ArchDaily пишет, что инновационный принтер, который использовали при строительстве немецкой виллы, может печатать 1 кв. м стены всего за пять минут.
