Принцип работы дренажной трубы с перфорацией

Типы дренажных систем

Любую дренажную систему можно отнести к поверхностному или глубинному типу.

Поверхностный водоотвод

Дренирование поверхностного типа в свою очередь можно разделить еще на два вида:

• Линейные водоотводы характеризуются более сложным проектированием. Основное применение – отведение лишней воды за границы участка, чтобы не допустить смывание верхнего плодородного слоя почвы и защитить дорожные покрытия от размывания. Каналы располагают в местах, где отмечается наибольшее скопление воды. Перед выполнением работ по поверхностному водоотведению требуется составление проекта и определение мест слива сточных вод. Система линейного типа представляет собой сеть неглубоких открытых каналов, расположенных под определенным уклоном для эффективного стока воды. Сложность проектирования и устройства дренажа заключается в тщательном обдумывании каждой мелочи, включая изучение точек скопления жидкости, определение угла наклона и правильное расположение водоприемника. Чтобы обеспечить беспрепятственный вывод жидкости с участка и предотвратить образование новых мест скопления воды, оптимальный уклон должен составлять 1 см на каждый метр канала. Для глинистых грунтов необходимо выдержать уклон 2 см на 1 погонный метр канала, для песчаных грунтов этот показатель увеличивается до 3 см. Стенки каналов также делаются с уклоном в 30 градусов. Что касается глубины траншеи, то она может составлять 0,7 метра, ширина канала открытой система дренажа не должна превышать 1,5 метров. Чтобы при обустройстве траншеи избежать осыпания грунта со стенок, можно насыпать слой щебня. При этом следует знать, что пропускная способность траншеи существенно снижается. Прием сточных вод должен осуществляться ниже уровня линейного дренажа.
• Точечные водоотводы располагают на участках небольшого размера, стараясь обустроить каналы в местах большого скопления воды. Чаще всего это зона водостока в низине участка. Точечный дренаж не требует сложного проектирования, каналы могут быть открытого и закрытого типа. Основное преимущество открытых систем заключается в простоте устройства, хотя они имеют непривлекательный внешний вид. Стоит учитывать, что при обустройстве открытого точечного водоотвода возможность рационального использования земель на участке практически исчезает. Кроме того стенки каналов будут постоянно осыпаться, поэтому потребуется регулярный осмотр и реконструкция. Устройство закрытого дренажа предполагает прокладку дренажных лотков в предварительно подготовленные траншеи. Сверху подготовленная конструкция закрывается специальными решетками. При использовании такого варианта вода свободно стекает в лоток, а риск сильного засорения каналов мусором существенно снижается. Следовательно, можно не переживать за образование заторов в трубе. Чаще всего система закрытого дренажа собираются из полимерных лотков, которые характеризуются легкостью и продолжительным сроком службы. Стоит заметить, что установка водоотводных лотков выполняется достаточно легко и быстро.

Какое оборудование используют, что оно собой представляет?

Трубы классифицируются по нескольким признакам.

Какое есть по типу материала?

• Одним из самых распространенных материалов для производства является полиэтилен. В продаже чаще всего можно встретить гофрированные трубы из полиэтилена. Материал не обладает особой термостойкостью, но для дренажной системы это далеко не первостепенный показатель.

  Стандартный метраж труб из полиэтилена — 5 метров в бухте. Однако некоторые производители предлагают цельные стометровые перфорированные трубы. Такие модели производятся сплошным изделием, без соединений и стыков.

• Трубы из полипропилена более прочные и устойчивые к перепадам температур. Стоят такие изделия значительно дороже, однако для дренажа используются крайне редко.
• Трубы из поливинилхлорида устойчивы к воздействию химических веществ, температурным колебаниям и более прочные, чем аналоги из других материалов. Обычно в комплекте к трубам идут такие же фитинги из поливинилхлорида.

  Производят такие трубы длиной 6 и 12 метров. Наиболее подходящий диаметр для устройства дренажной системы — от 110 до 200 мм. Одно из достоинств труб из поливинилхлорида — легкость монтажа. Обрезать такую трубу можно обычно ножовкой по металлу.

По типу конструкции

Дренажные трубы подразделяют на жесткие и гибкие.

• Гибкие модели более востребованы за счет легкости монтажа и возможности снизить затраты на всю систему. Для частных участков или приусадебных территорий такой тип подходит больше. Для частного использования дренажных систем обычно не требуется глубокая закладка.
• Жесткие модели в свою очередь делятся на тонкостенные и толстостенные.
  1. Тонкостенные обычно производятся не более 150 мм в диаметре.
  2. Толстостенные модели жесткого типа используются для более глубоко монтажа преимущественно на участках, где возможны подвижки грунта.

Классификация по виду исполнения

Перфорированное

Далее рассказано, как работает и чем отличается система с перфорацией в дренажных трубах. Такая конструкция существенно облегчает вывод воды. Обычно ее делают в виде прорезей шириной 5 мм или отверстий 1,5-5 мм в диаметре. Четких требований к количеству и расположению отверстий нет. В гофрированных трубах перфорация размещается на нижней волне.

Большинство дренажных труб с перфорацией производятся с отверстиями на одной стороне. Это обязательно следует учитывать при укладке дренажной системы. Перфорация должна быть строго сверху.

Гофрированное

Гофрированные трубы более востребованный при монтаже дренажа участка. При подготовке траншеи для укладки гофрированных труб легче выстроить нужную геометрию системы, что ускоряет процесс монтажа и соответственно удешевляет всю систему дренажа.

Они более гибкие, благодаря чему нет необходимости в приобретении дополнительных колен или отводов. К тому же при использовании гофрированных изделий есть возможность существенно сократить количество стыков, что существенно снижает риск образования протечек в системе.

Многослойное

Однослойные трубы чаще всего используются для оборудования дренажа на частных участках или приусадебных территориях. Обычно укладываются гладкие модели из поливинилхлорида или гофрированные из полиэтилена.

Такая укладка возможна под автотрассами. То есть в тех местах, где вся система не просто лежит глубоко под землей, но и подвергается достаточно большим нагрузкам на верхний слой грунта.

Принцип действия такой системы заключается в том, что благодаря многослойности трубы выдерживают колоссальные нагрузки. Верхний слой таких труб обычно гофрированный. Именно за счет этого достигаются особая прочность и долговечность всей дренажной системы.

На многослойные трубы наносят аббревиатуру SN и числовой индекс, означающий максимальную глубину, на которую можно поместить изделие. Например, трубы, предназначенные для закладки самых глубоких дренажных систем маркируются как SN16.

Рекомендованный размер диаметра

Большинство владельцев частных участков земли не владеют детальной информацией о толщине и глубине залегания пласта грунтовых вод. Именно поэтому при укладке дренажа рекомендуется оборудовать основной водоотвод диаметром не менее 160 мм и не более 200 мм. Для монтажа второстепенных дренажных ветвей рекомендуется укладывать трубы диаметром минимум 110 мм.

Обустройство дренажной системы по всем правилам — это не только способ избавить свой участок и постройки на нем от лишней влаги на долгие годы, но и возможность существенно сэкономить на регулярной откачке воды с затопленной территории, избавлении дома от плесени и регулярной пересадки сада. На небольшом участке можно смонтировать дренаж самостоятельно, но только при условии четкого соблюдения всех инструкций и рекомендаций.

Выбор дренажной системы для своего участка

Предназначение такого оборудования ясно. Но чтобы сделать правильный выбор разновидности, необходимо учитывать некоторые тонкости и особенности каждой.

Правила выбора включают следующие рекомендации:

1. Перед монтажом дренажа внимательно изучите особенности своего участка.
2. Может даже понадобится пригласить специалистов, чтобы определить уровень залегания подземных вод.
3. При выборе труб учитывайте их срок эксплуатации.
4. Несмотря на то, что есть возможность легко изготовить перфорированные трубы самостоятельно, используя обычные пластиковые, но все-таки лучше использовать уже готовые. Они имеют гладкую внутреннюю поверхность, поэтому не будут давать скапливаться загрязнениям внутри.
5. Перед покупкой просчитайте количество труб, их длину, которая вам понадобится для монтирования системы.
6. Большинство специалистов рекомендуют производить укладку в виде «елочки», такой способ дает максимальную эффективность работы.
7. Выбирайте трубы определенного вида жесткости. Это зависит от той глубины, на которую вы собираетесь их укладывать.

Современные возможности оборудования таковы, что позволяют сделать пригодными для использования практически любые земли, а что уже говорить о тех, где влажность слегка превышает норму. Если вы грамотно подойдете к процессу сооружения хорошей дренажной системы, то можете не волноваться, что ваши насаждения будут утопать в воде.

Особенности конструкции

Наличие частичной или полной перфорации считается основным конструктивным отличием дренажных труб. У дренов с полной перфорацией отверстия расположены по кругу, с частичной — только сверху. Трубы бывают однослойные и двухслойные. В зависимости от этой характеристики они обладают разным классом жесткости.

Перфорированные однослойные дрены применяются на глубине не более 3 м. При этом учитывается их прочность, по которой и определяется глубина закладки. Трубы с классом жесткости SN2 монтируются не более чем на 2 м, SN4 — на 3 м.

Обычно двухслойные дерны имеют класс жесткости SN6. У них внутренняя поверхность гладкая, а наружная выполнена в виде гофра. При укладке дренажных трубопроводов используются отрезки длиной не более 4 м. Гибкие гофрированные дерны с отверстиями относятся к классу жесткости SN8 и монтируются на глубине до 10 м.

Часто для водоотвода от фундаментов зданий, дорог и опор применяются плоские дренажные трубы. Изготавливают их из полиэтилена низкого давления (ПНД), что позволяет им во время нагрузки деформироваться, но не разрушаться.

Принцип работы дренажной трубы

Основной принцип работы дренажной трубы заключается в создании пути для стока излишней влаги из грунта. Труба изготавливается из прочного материала, который позволяет ей выдерживать давление от окружающего грунта и воды.

Перфорация на трубе представляет собой отверстия, расположенные на ее боковой поверхности. Они служат для проникновения воды внутрь трубы и ее последующего отвода. При устройстве дренажа, труба закапывается в грунт на определенной глубине, таким образом, чтобы перфорация находилась в зоне наибольшего скопления воды.

Когда вода проникает внутрь трубы через перфорации, она стекает в направлении наименьшего сопротивления, двигаясь по гравийному слою или направляющему коллектору. Таким образом, дренажная труба обеспечивает удаление избыточной влаги из грунта, предотвращает скопление подземных вод и защищает строение от негативных геологических процессов.

Важно отметить, что эффективность дренажной системы зависит от правильного выбора материала трубы, ее геометрических характеристик, а также глубины укладки. Поэтому, для обеспечения долговечной работы дренажной трубы, рекомендуется обратиться к специалистам, которые смогут произвести анализ грунта и разработать оптимальную систему дренажа

Плюсы и минусы дренажных труб из разных материалов

Трубы из асбестоцемента и обожженной глины считаются морально устаревшими для устройства дренажных магистралей. Они сочетают в себе следующие достоинства и недостатки:

• Стоимость одного погонного метра асбестоцементной (хризотилцементной) 100 мм трубы составляет около 70 руб. — это сопоставимо с ценой однослойной дренажной гофры аналогичного сечения с геотекстильной оболочкой.
• Имеют большой вес и хрупки, что доставляет неудобства при доставке и укладке.
• Срок службы изделий из асбестоцемента и керамики — до 30 лет.
• Обожженная глина и асбестоцемент устойчивы к действию агрессивных химических веществ, влаге и температурным перепадам в широком диапазоне.
• Перед погружением в почву самостоятельно осуществляют перфорацию стенок, производя пропилы болгаркой или просверливая отверстия — это увеличивает время монтажа и повышает стоимость работ.
• При размещении керамического или асбестоцементного трубопровода возникают сложности в поиске подходящих фасонных изделий для изменения направления.
• Проделанные в стенках отверстия или щели при погружении в землю обычно нуждаются в дополнительной защите от попадания песка и крупных фракций.
• Имеют высокое гидравлическое сопротивление внутренних стенок (утверждение более относится к глиняной, чем к гладкостенной асбестоцементной продукции), подвержены заиливанию.
• Дренажные трубы устанавливают на конечных участках ливневой канализации или очистных бытовых систем. При использовании отрезков из керамики или асбестоноцемента возникают проблемы при стыковании их с пластиковыми трубами.

Рис. 6 Самостоятельно изготовленные полимерные дрены

Все трубы из полимеров (ПНД, ПВД, ПП, ПВХ, НПВХ) имеют приблизительно одинаковые физические, химические характеристики и отличаются от морально устаревших аналогов следующими параметрами:

• Устойчивы к большинству агрессивных химических веществ и биологическому воздействию различного вида микроорганизмов, не поддаются гниению и образованию плесени.
• Обеспечивают более высокие параметры водоотвода за счет гладких стенок и применения дополнительных наружных фильтрующих оболочек.
• Срок службы полимеров достигает 50 лет.
• Просты в монтаже и эксплуатации, благодаря большой длине и некоторой гибкости из гофротруб можно прокладывать протяженные участки с изменением направления без использования фасонных изделий.
• Широкий ассортиментный ряд позволяет потребителю выбрать продукт в подходящей ему ценовой категории: стоимость одного погонного метра составляет 50 руб. для однослойных модификаций гофротруб из ПНД, если приобретается труба дренажная гофрированная от SoftRock, цена может доходить до 500 руб. (при покупке товара сечением 100 — 110 мм).

Рис. 7 Характеристики и стоимость дрен от Перфокор

Принцип работы

Территория участка может располагаться в заболоченной местности, влажной низине или недалеко от водоема, то есть в  местах, которые не отвечают принятому стандарту. В этом случае устанавливается дренажная система вокруг дома и участка.

Такой вариант решения обеспечит надежную защиту фундаменту, а также не позволит дождевым и грунтовым водам скапливаться на прилегающей территории.

Принцип действия дренажной системы следующий:

• поверхностные и грунтовые воды через перфорированные отверстия в трубе, заложенной в почву, попадают в систему канализации;
• по ней они отводятся к месту накопления или утилизации (например, дренажный или коллекторный колодец).

Установка дренажной системы

Монтаж оборудования для осушения на участке включает в себя несколько этапов. Технология проведения всех работ не представляет особой сложности. Поэтому вполне под силу любому мужчине.

Можно отметить следующие действия, которые необходимо выполнять в определенном порядке:

1. Произвести земляные работы, включающие рытье канав и траншей. Ширина должна быть примерно на 40-50 сантиметров шире, чем диаметр ПВХ. Все большие камни, глыбы земли необходимо убрать из траншеи, при копании необходимо проследить, чтобы был наклон в ту сторону, где предполагается сбор воды.
2. Оборудование амортизационного слоя. Для этого в траншею насыпают слой песка и хорошо утрамбовывают, а сверху еще добавляют щебень. При условии отсутствия фильтрующего слоя рекомендуется после слоя песка уложить гео-текстильную ткань, чтобы предотвратить засорение перфорационных отверстий.
3. Укладка труб. Процесс зависит от расположения отверстий. Если они находятся только с одной стороны, то надо укладывать этой частью вниз. Там где трубы поворачивают, желательно установить колодцы. Для соединения между собой применяют фитинги.
4. Засыпание траншеи производится в обратном порядке: вначале насыпается щебень, потом песчаная смесь. Сверху уже укладывается тот грунт, который образовался при рытье и можно прикрыть дополнительно дерном.
5. Если вы хотите защитить фундамент своего дома от воздействия воды, то стоит уложить дренажные трубы по периметру строения.

Укладка труб для дренажа земли

Укладывать надо на той глубине, где почва в морозные зимы не будет промерзать. Чтобы у вас была возможность обслуживать периодически систему, надо соорудить смотровые колодцы. Их надо монтировать на прямом участке, примерно на расстоянии 50 метров, а также на поворотах.

Надеемся, что данная инструкция по укладке окажет вам необходимую помощь в монтаже дренажа.

Особенности укладки дренажной системы

Избыточная влага в почве оказывает разрушительное воздействие на несущую способность почвы, почва размывается, становится рыхлой и подвижной. Этот процесс грозит привести к обрушению всего дома.

Участки с торфяными, глинистыми, илистыми почвами должны быть дренированы независимо от уровня грунтовых вод. Установка дренажной системы продлит срок службы фундамента и предотвратит промерзание и плесневение подвала.

Схема фундаментального дренажа

Дренажные трубы прокладываются по всей длине дома для обеспечения надлежащего дренажа. Чтобы правильно уложить дренажные трубы, необходимо точно рассчитать их глубину, начертив линии дренажа на схеме, а затем вкопав их непосредственно в землю.

Как определить, на какую глубину проложить трубы

Глубина дренажа зависит от глубины фундамента дома и глубины промерзания грунта зимой.

Важно учитывать глубину промерзания, так как трубы прокладываются ниже этого уровня. Если сами трубы покроются льдом, они не смогут отводить влагу с участка во время паводков, и вода будет попадать в подвалы и дома, а значит, деньги, потраченные на строительство дренажной системы, будут потрачены впустую

Глубина промерзания зависит от снежного покрова в зимний период. Снег хорошо сохраняет тепло, и почва под толстым слоем имеет меньше шансов замерзнуть.

Зависимость уровня залегания труб и глубины фундамента

Расчет прост: прибавьте к глубине фундамента 0,5 метра и на этом расстоянии проложите грунтовую трубу. Если во время паводка уровень грунтовых вод поднимется, они будут стекать в трубы, не задевая фундамент. Как правило, работы по укладке проводятся в сухой сезон, когда уровень воды низкий, что не должно повлиять на расчет глубины залегания труб. Среднее значение точки промерзания в центральной части России составляет полтора метра, с учетом среднего слоя снега глубина промерзания уменьшается до ста пятнадцати метров.

Характеристика перфорации

Большинство перфорированных труб имеют гофрированную поверхность и тонкие стенки. Расположение на них отверстий, выполненных в заводских условиях, имеет строго определенную форму и геометрию. Существует несколько видов:

Прокладка дренажных труб

1. На 360°. Отверстия проходят по всей окружности. Такая схема используется на дренах, укладываемых на сильно подтопленные участки.
2. На 240°. Целой остается одна треть нижней части трубы, применяемой на участках с разным видом грунтов или на склонах.
3. На 180°. В этом случае верхняя половина просверливается, а нижняя остается целой. Такие дрены используются на участках, где талая или дождевая вода имеет преимущество над грунтовой. Иногда они применяются в виде приложения к ливневым стокам.
4. На 120°. Такая схема применяется на местности с малым количеством грунтовых вод.

Признаки необходимости дренажа на участке

Зачастую многие владельцы участков игнорируют необходимость установки дренажа. Вместе с тем последствия весенних паводков, обильных дождей и особенности местности могут быть достаточно серьезными.

Назначение дренажа на участке:

• В подвальном помещении или на цокольном этаже дома образуется конденсат, появляются микротрещины, явно ощущается сырость и запах плесени. Без отвода воды велика вероятность разрушения фундамента.
• В саду наблюдается появление осота и мха, в любое время года и при любой погоде земля остается влажной, а растения плохо приживаются.
• Даже после небольшого дождя лужи долго не высыхают, а дорожки начинают проседать.

Особенности дрен заводского изготовления

Хотя строительство дренажных труб своими руками не отнимает много времени, многие предпочитают покупать специальные заводские трубы, обладающие следующими характеристиками:

• Конструкция. Большинство заводских дрен выпускают в виде гофротруб со щелевой перфорацией, нанесенной под углами в 120, 180 или 360 градусов относительно профильного сечения. Обычно гофротрубы поставляют с двумя стенками, при этом в наружную впаяны стальные кольца, а внутренняя является гладкой для снижения гидравлических потерь.
• Материалы. Большинство гофротруб производят из ПНД черного, зеленого или синего цветов, внутренняя оболочка может быть изготовлена из ПВД или полипропилена ПП. Некоторые фирмы выпускают свои изделия из непластифицированного поливинилхлорида НПВХ. Обычно это короткие отрезки труб длиной не более 6 м рыже-коричневой окраски.

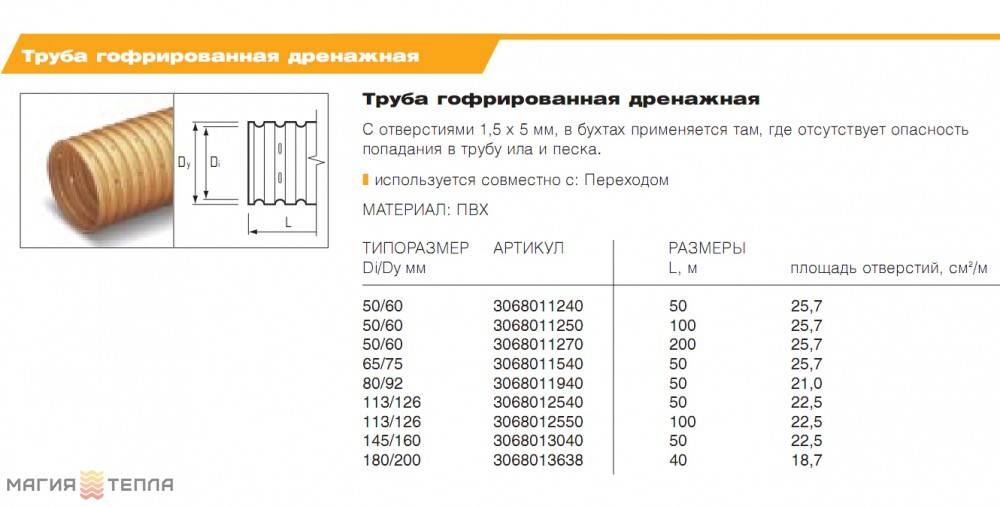

• Размеры. Размеры гофротруб определяются их наружным диаметром, они соответствуют стандартному числовому ряду в 63, 75, 90, 110, 160, 200, 250, 320, 400, 500, 630 мм. Первые несколько типоразмеров, включая 160-й, выпускают в бухтах по 50 м, другие в хлыстах протяженностью не более 6 м.

Руководство первое: Как сделать канализацию без труб: Как использовать собственные методы и как использовать собственные трубы своими руками 5 Самодельные дрены из гладкостенных пластиковых труб.

• Физические параметры. Для гофротруб самый важный параметр — кольцевая жесткость, показывающая, какое давление в килоньютонах на сантиметр квадратный выдерживают оболочка с изменением своей овальности не более чем на 4%. Показатель обозначается в SN и может быть равен 2, 4, 6, 8, 10, 16, 24, 32. Стоит отметить, что для простоты расчетов SN равен максимально допустимой глубине погружения трубопровода под землю.
• Соединение. Отрезки гофротруб чаще стыкуют между собой при помощи раструбов с кольцевыми резиновыми уплотнителями. Если дрены выпускают без раструбов, соединение дренажных труб осуществляют посредством наружных муфт с герметизирующими резиновыми кольцами.
• Рабочая температура. Полиэтиленовые и трубы из непластифицированного поливинилхлорида выдерживают температурные нагрузки в диапазоне от — 50 до + 40 °С. Этого вполне достаточно для использования их снаружи в любых климатических условиях. Если подаваемая среда имеет высокое температурные параметры, используют трубопроводы с внутренней полипропиленовой оболочкой, которая способна длительный период эксплуатироваться при температурах до + 80 °С.

Рис. 6 Дренаж из гофрированных труб

Основные материалы:

• дренажные насосы . Применяются только в случае значительного подтопления участка подземными водами. Способствуют механическому водоотводу;
• дренажные трубы . С их помощью формируется основная система водоотведения. Количество и диаметр зависит от сложности схемы закладки. Наиболее часто для дренажа используются пластиковые трубы;
• геотекстиль – защищает дренажную трубу от загрязнения грунтом. Как правило, применяется флизелин или дорнит. Помимо прочности оба вида текстиля обладают фильтрующей способностью;
• сединительные муфты – необходимы для крепления между собой дренажных труб.

Как правило, дренажную систему необходимо регулярно чистить, для чего по ее периметру устанавливаются смотровые камеры. Для сбора воды в системе также устанавливается коллекторный колодец.

Рекомендации по укладке дренажных труб:

Для обеспечения эффективной работы дренажной системы следует тщательно сделать выбор:

•диаметра трубы. Выбор внутреннего диаметра дренажных труб зависит от осушаемой площади. Чем больше внутренний диаметр трубы, тем выше её пропускная способность. Дренаж с геотекстилем обычно применяется в песчаных и смешанных грунтах, а в крупнозернистых грунтах можно использовать трубу без геотекстиля.

•типа труб (с геотекстилем, без геотекстиля). Дренаж с геотекстилем обычно применяется в песчаных и смешанных грунтах, а в крупнозернистых грунтах можно использовать трубу без геотекстиля

•глубину заложения труб;

•угол наклона труб.

Для этого необходимо:

• знать вертикальную планировку участка;

• определить уровень грунтовых вод (для этого требуется проведение гидрогеологических изысканий на глубину до 3–4 метров);

• установить тип грунта (см. таблицу «Классификация типов грунтов»).

Такой комплексный подход к решению проблемы дренажа даёт положительный результат в определении мер по защите плодородного слоя почвы и сооружений.

В специально вырытые траншеи засыпается слой песка, затем слой щебня (высотой не менее 20 см). Ширина траншеи по дну равна наружному диаметру трубопровода плюс 40 см. В поперечном сечении траншея может иметь прямоугольное либо трапециевидное очертание. Дно траншеи не должно содержать твердых комков, кирпича, камня и т. д. (которые могут продавить нижнюю стенку уложенной на них трубы).

Сверху на слой щебня укладывается дренажная труба. Верхняя часть покрывается засыпкой – слоем щебня (не менее 20 см), а затем снова слоем песка. Наружная часть грунта обкладывается дерном. Последовательность слоев существенна потому, что к воде должен быть обращен не щебень, а песок. Подушка из песка и щебня на дне траншеи играет роль фильтра-амортизатора и позволяет соблюдать уклон для самотека воды. Засыпка щебнем и песком (одеяло) – это фильтрующий слой и защита дренажной трубы от механических повреждений. Назначение фильтра – пропустить воду и предотвратить попадание в дренажную трубу мелких частиц грунта. В противном случае, дренажные отверстия быстро забьются и систему придется чистить.

В целях обеспечения нормальной эксплуатации, дренажные трубы укладываются на непромерзаемую глубину (минимум на 80 см).

Минимальный уклон дренажной трубы в сторону дренажного колодца или естественного водотока по строительным нормам составляет:

– 3 мм на 1 погонный метр в глинистых и суглинистых грунтах;( уклон не менее 3-х градусов)

– 5 мм на 1 погонный метр – в песчаных.

Часто на практике для хорошего стока воды делают уклон 10 мм на 1 пог. м. При этом скорость потока воды не должна быть высокой (не более 1 метра в секунду).

Для обслуживания систем дренажа необходимо устанавливать смотровые колодцы на прямых участках не реже, чем через 50 метров, а также в местах поворотов, пересечений и изменений углов наклона дренажных труб.

Дренажная сеть выводится в открытый водоем через выводную трубу с решётчатым клапаном, либо в ливнёвую канализацию через выводную трубу с обратным подпорным клапаном.

В условиях садовых и дачных участков дренаж целесообразно проложить вокруг дома (на расстоянии 0,5–1 м) и отвести воду в ближайшую канаву , любой естественный водоём или колодец. В зависимости от габаритов участка и уровня грунтовых вод возможно сделать дополнительный дренаж (например, по периметру участка).

В поперечном сечении траншея может иметь прямоугольное либо трапециевидное очертание. Дно траншеи не должно содержать твердых комков, кирпича, камня, строительных отходов, которые могут продавить нижнюю стенку уложенной на них трубы.

Для наращивания и стыковки дренажных труб между собой используются соединительные муфты и тройники.

Самая распространенная дренажная система укладывается в форме «елочки», т. е. в большую дренажную трубу-коллектор с двух сторон подводится сеть таких же дренажных труб–собирателей. По дренажной трубе-коллектору грунтовая вода самотеком уходит в ливневую канализацию или придорожную канаву. В случае, когда места сброса воды находятся выше уровня участка, необходим дренажный колодец, из которого вода удаляется при помощи насоса.

Монтаж трубопровода производится при температуре окружающей среды до минус 10 градусов.

Вместе с дренажными работами целесообразно осуществлять монтаж инженерных сетей, начиная от оборудования септиков (для бытовой канализации) и скважины (колодца) и заканчивая трассированием электрических кабелей к местам подключения уличных светильников. В качестве кабельных трасс можно использовать двустенную гофрированную трубу.
