Перекрестное утепление каркасного дома: материалы, порядок работ, эффективность

Утепление потолка в каркасном доме

Для того чтобы придать дому изнутри завершенность для осуществления процедур по финишному оформлению, следует утеплить и потолок. Начать следует с установки пенофола, крепить его необходимо так, чтобы фольгированная сторона была обращена к потолку.

После следует набить брус, определив шаг в зависимости от того, какую ширину будет иметь выбранный утеплитель. Необходимо будет установить утеплитель и уложить слой пергамина. А вот в качестве последнего слоя выступит обшивка, что позволит дому обладать свойствами, комфортными для проживания.

https://moidomkarkas.ru/youtu.be/190wS4Ufa8g

Из чего состоят стены каркасных домов?

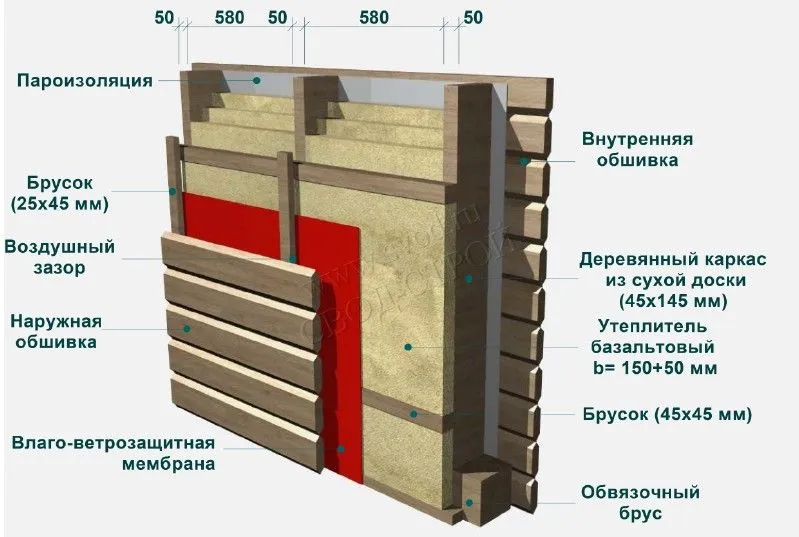

Правильный настенный пирог деревянного дома состоит из следующих слоев:

деревянный каркас из бруса (размер детали может отличаться);
утеплитель (обычно минеральная вата) — ставится между стойками;
древесноволокнистая панель — чем она толще, тем теплее будет здание;
горизонтальное точение — доска или алюминий;
второй слой утеплителя;
мембрана, защищающая от ветра и конденсата — это плотная пленка;
вертикальное точение (дерево или алюминий);
отделка из легкого материала;
второй слой пленки;
внутренняя вагонка — гипсокартон или вагонка.

Круглые стены в деревянном доме — особенность, выделяющая коттеджи этого типа из ряда аналогов. Это «слоистая» конструкция из разных материалов. Их состав может быть разным. При выборе компонентов они основываются на следующих факторах:

Термическое сопротивление — рассчитывается на основе средней температуры. Также учитывается, в какое время года постройка будет использоваться. Итак, дачный участок не нуждается в серьезном утеплении, но если речь идет о коттедже, в котором семья будет жить круглый год, то придется принять дополнительные меры.
Вариант утепления: пенополистирол или эковата не следует отделывать пароизоляционной пленкой.
Внешняя и внутренняя отделка: при использовании легких материалов к торту предъявляется меньше требований.
Климат. Чем холоднее в вашем районе, тем больше должна быть экономия энергии. Для жаркого и влажного юга подойдет конструкция с более тонким слоем утеплителя.

Пирог с эковатой

Эковата — это целлюлозный утеплитель с высокой степенью прочности. Его можно наносить как внутри, так и снаружи дома. Материал называют экологически чистым не зря — его составляющие безвредны для человека. Обеспечивая воздухообмен, предотвращает образование конденсата. При использовании эковаты стена деревянного дома не имеет швов. Материал легче аналогов и имеет высокую теплозащиту, поэтому его часто используют для пола и потолка чердаков.

Целлюлозный утеплитель не подвержен гниению и трудно воспламеняется при контакте с открытым огнем. При его использовании повышается степень звукоизоляции. Эковата удерживает влагу в верхнем слое и легко отдает ее во внешнюю среду. При высыхании материал не меняет своих свойств. Будучи химически пассивным, он не вызывает коррозии взаимодействующих с ним слоев. Грызуны не начинают с эковаты, что особенно актуально для домов, расположенных за городом.

Пирог с минватой

Минеральная вата — самый распространенный материал, которым утепляют стены деревянного дома. В основе производства — стеклянный или базальтовый щебень, смешанный с клеевой массой. Благодаря высокой паропроницаемости состава влага проходит между волокнами, не впитываясь в них.

Минвата — это материал, не выделяющий вредных веществ при контакте с огнем. Он не только согреет вас зимой, но и поможет сохранить прохладу в доме в теплую погоду. Минераловолоконная вата обладает высокой степенью звукоизоляции.

При изготовлении материала в его толщине сохраняется большое количество пор с воздухом. Именно он предотвращает теплопотери и помогает поддерживать температуру. Пористая структура позволяет сжимать материал для транспортировки без каких-либо повреждений. Самый безопасный вариант утеплителя — базальтовая вата, которая содержит минимум химических компонентов и выдерживает высокие температуры.

Пирог с пенополистиролом

Пенополистирол — это искусственный вспененный материал с высокой доступностью. Он устойчив к биологическим воздействиям, поэтому не образуется плесень и грибок. Пенополистирол со временем не дает усадки и абсолютно безопасен для человека. Утеплитель легкий и не требует дополнительного усиления фундамента.

При работе с материалом необходимо учитывать ряд особенностей:

необходимо дополнительно защитить его от механических воздействий;
полистирол легко горит и выделяет высокотоксичные пары;
структура материала разрушается при прямом попадании солнечных лучей;
пенополистирол можно испортить насекомыми, сделав в его толще ходы;
материал не обладает звукоизоляционными свойствами;
изоляция разрушается под воздействием химических соединений;
пенополистирол имеет относительно низкую паропроницаемость;
материал не подходит для обогрева бань и саун, так как сильный нагрев для этого противопоказан.

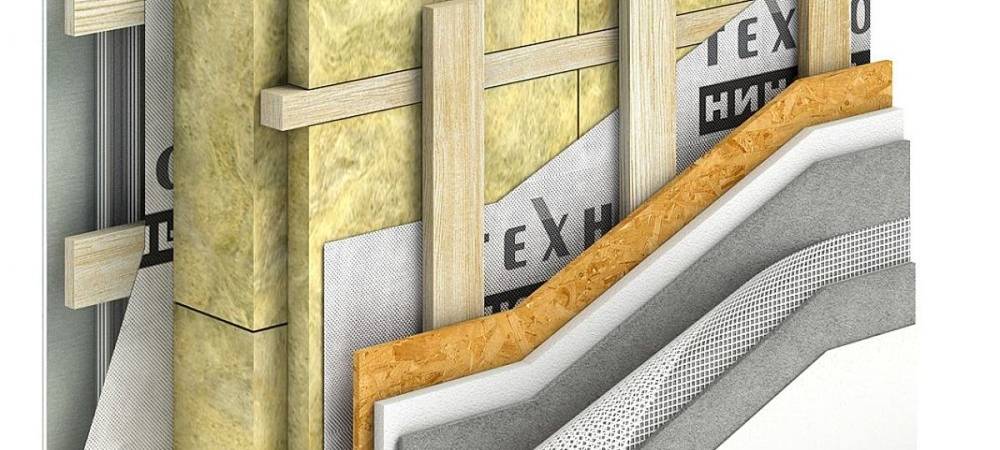

Пирог с ОСБ

Плита OSB — это современный вариант фанеры, каркасные дома которой обшиты. Доступный материал обладает высокой степенью влагостойкости и при соблюдении правил строительства совместим практически с любым утеплителем. Доски не боятся влаги, поэтому идеально подходят для внешних сторон стены. Материал, созданный из дерева, экологически чистый и практичный.

Утепление каркасного дома

После сооружения основной конструкции, создание теплоизоляции – первое, чем необходимо заняться

Очень важно правильно выбрать вид утепления для каркасного дома

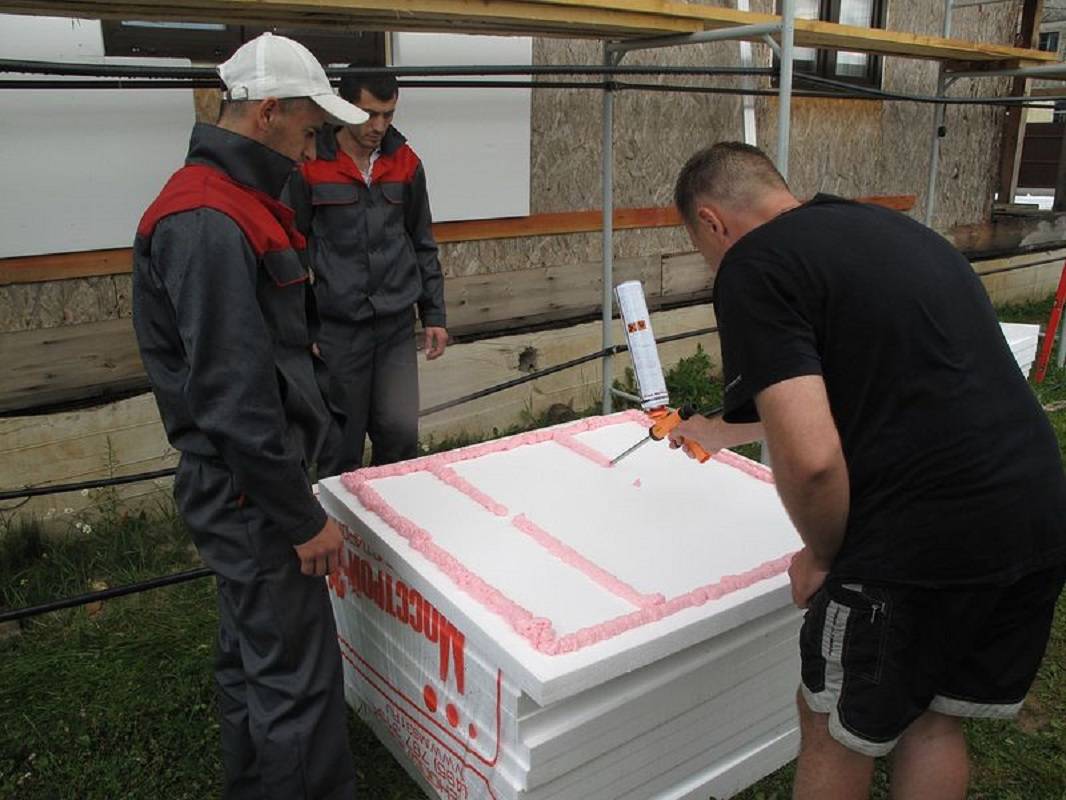

Пенопласт

Пенопласт – самый распространенный и дешевый вариант, чтобы выполнить пошаговое утепление каркасного дома. Этот материал легко транспортировать, но при этом он хрупкий и может ломаться. К минусам пенопласта можно отнести его пожароопасность и выделение вредных веществ при горении и даже просто при повышении температуры.

Каркасник обшит пенопластом.

Утепление каркасного дома пенопластом чаще всего делается из-за низкой теплопроводности, и эта характеристика самая главная для утеплителя. Также при утеплении стен каркасного дома пенопластом можно хорошо сэкономить на теплоизоляционных работах и сделать своими руками. При монтаже пенопласта не потребуется делать пароизоляцию.

Минеральная вата

Минеральная вата – отличный шумоизолятор и теплоизолятор, самый пожаробезопасный материал для утепления каркасного дома своими руками. Однако достаточно хорошо может впитывать влагу, портиться под ее воздействием, давать трещины и разрушаться.

Утепление каркасного дома применяется с обязательным монтажом пароизоляции, которая делается из специальной водонепроницаемой пленки. Стыки пленки соединяются внахлест и проклеиваются армированным скотчем или специальной клеящей пленкой.

Базальтовая вата Изовер.

На что необходимо обратить внимание при выборе утеплителя:

Теплопроводимость.
Огнестойкость.
Морозоустойчивость.
Шумоизоляция.
Срок эксплуатации.
Легкость монтажа при утеплении каркасного дома своими руками.

На заметку
Утепление каркасного дома минеральной ватой лучше брать в форме плит, а не рулонов, потому что будут исключены надломы и повреждения.

Другие виды изоляции

Эковата – высокотехнологичный материал, в котором полностью отсутствует возможность для проживания грызунов и насекомых. Материал идеален для утепления каркасного дома изнутри по своим характеристикам, единственный его минус – немаленькая стоимость как материала, так и процедуры его монтажа.
Сыпучий утеплитель – керамзит, шлаки, опилки. Неплохой утеплитель, который на данный момент больше используется на плоских поверхностях. Можно утеплить крышу и пол каркасного дома с обязательным применением гидроизоляции, так как он часто намокает, оседает и требует замены.
Пергамин – обработанная с помощью битума плотная бумага. Отличный влагоизолятор, отлично спасает от ветра.
Пенополиуретан – неплохой материал, обладающий рядом существенных минусов — боится прямых солнечных лучей, высокозатратное утепление каркасного дома снаружи.
Пеноплекс — в его состав входит экструдированный пенополистирол. Производится пеноплекс прямоугольными плитами разной толщины от 20 до 100 мм. Утепление каркасного дома пеноплексом оправдано тем, что материал не выделяет вредных веществ. Как и пенопласт плохо проводит тепло, но существенно прочней и легко поддается обработке.

Минеральная вата.

Утепление стен каркасного дома выполняется после возведения силового каркаса и заведением его под кровлю. Такой порядок работы обусловлен сохранением материалов от намокания. Особенно если будут применяться ватные утеплители, которые теряют свои теплосберегающие свойство при попадании воды.

На видео утепления каркасного дома видно, что минеральную вату можно устанавливать и при внутреннем утеплении каркасного дома. В дальнейшем плиты утеплителя закрываются ОСП или вагонкой. Дополнительное утепление каркасного дома сделанное с внутренней части, забирает часть полезной площади.

Перед проведением мер по укреплению стен каркасного дома необходимо провести «генеральную уборку», очистить все балки и ниши внутри каркаса дома. Стыки и трещины загерметизировать монтажной пеной.

Параметры для выбора утеплителя

При перекрестном утеплении теплоизолятор укладывается изнутри и снаружи здания

Перед походом в магазин за стройматериалами важно определить некоторые параметры. Первая особенность – толщина стен. Анализируется регулярность и время пребывания в жилье:

Анализируется регулярность и время пребывания в жилье:

дачный домик предполагает недолгое посещение – 10 см будет достаточно;
помещение, разбитое под квартиры или жилой дом создаются как постоянное место жительства – минимальное значение для толщины стены составляет 15 см.

Вторая определяющая характеристика – тип энергии, используемый для обогрева помещения во время холодов. Акцент ставится на том, где хочется сэкономить. Если планируется монтаж бюджетных энергоносителей, рекомендуется остановиться на уплотненных материалах толщиной больше 20 см. Когда используются дорогие отопительные технологии, лучше брать хороший пятнадцатисантиметровый утеплитель.

Особенности монтажа утеплителя на каркас

Визуально минеральная вата кажется никак не прижатой к стенам каркаса. Многие считают, что утеплитель должен быть прикреплен хотя бы на клей, во избежание «вываливания» из ячеек каркаса.

Для удержания ваты используется грамотно выполненная отделка стены. Как снаружи, так и внутри минеральная вата должна быть затянута слоем гидроизоляции, стена должна быть закончена специальной отделкой — вагонкой, листами гипсокартона, профнастилом и т. д.

Для внешней стоны стены лучше отделку необходимо начать со слоя толстой влаго-ветрозащитной мембраны. Толстая прочная пленка защитит наполнитель от попадания влаги извне, образованию пара, «вываливанию» листов из незаконченной стены.

Внутренняя отделка стены предполагает несколько слоев защиты стены от микроклимата помещения: слой гидроизоляции (пленка), отражатель тепла (фольгированный утеплитель в рулонах), отделка стены.

В плане отделки стены лучше всего выбрать прочный материал, который хорошо отторгает влагу. Листы гипсокартона, ПВХ, МДФ, деревянная вагонка, звукоизоляция + специальный гипсокартон могут быть установлены в качестве первого и единственного слоя отделки между наполнителем и помещением комнаты.

Как не повредить пароизоляцию и другие нюансы

По стандартной схеме для утепления каркасного дома требуется установка 150 мм теплоизоляционного материала.

Но есть несколько нюансов, которые необходимо учитывать:

Сам каркас дома пропускает тепло, как так коэффициент теплопроводности дерева значительно выше показателя любого утеплителя.
После установки снаружи здания теплоизоляции на основе минеральной ваты, например, базальтовой, обязательно нужно закрыть её ветрозащитной мембраной, а изнутри покрывается пароизоляционной плёнкой.

Так как внутри каркаса проходят силовые сети, то выходы пропускаются через пароизоляцию. В итоге пленка становится негерметичной, и часть тепла проходит через дыры наружу, пропуская в дом холод. Даже после проклеивания специальным скотчем нельзя гарантировать герметичность конструкции.

Чтобы избежать появления такой проблемы, следует сделать дополнительную обрешётку по внутренней стороне каркаса и заполнить её утеплителем толщиной 5 см

Крайне важно обустроить её максимально ровно, используя строительный уровень или лазерный нивелир. Так как в будущем на неё будет крепиться листовой материал, например, гипсокартон, для отделки финишным покрытием. Нижний брус обрешётки должен отступать от монолитной части фундамента примерно на 15-17 см

Это необходимо для того, чтобы при заливке стяжки пола она не заходила на обрешётку и утеплитель

Нижний брус обрешётки должен отступать от монолитной части фундамента примерно на 15-17 см. Это необходимо для того, чтобы при заливке стяжки пола она не заходила на обрешётку и утеплитель.

Перед монтажом каркаса необходимо сразу учитывать размеры плит утеплителя, чтобы не требовалось дополнительных креплений. Но при этом межосевое расстояние между горизонтальными рейками должно быть не менее 120 см (по размеру листа гипсокартона).

Для качественной отделки каркасного дома необходима установка двух слоёв гипсокартона. Первый монтируется в горизонтальном положении, а второй в вертикальном.

Благодаря такому способу, розетки будут установлены до слоя пароизоляции, то есть не нарушится её герметичность. Ко всему этому дополнительная обрешётка с утеплителем толщиной 5 см окончательно перекроет все мостики холода и закроет весь каркас дома, увеличив теплоизоляцию помещения.

Выбирая теплоизоляционные и гидро и пароизоляционные стройматериалы, следует отдавать предпочтение производителям известных марок, продукция которых проверена временем, а также, чтобы имели сертификаты качества и безопасности. Дешевые утеплители могут быстро потерять свои теплосберегающие характеристики или быть небезопасными для использования внутри помещения.

https://youtube.com/watch?v=Y3Qb7l-bFlY%3F

Наружное утепление

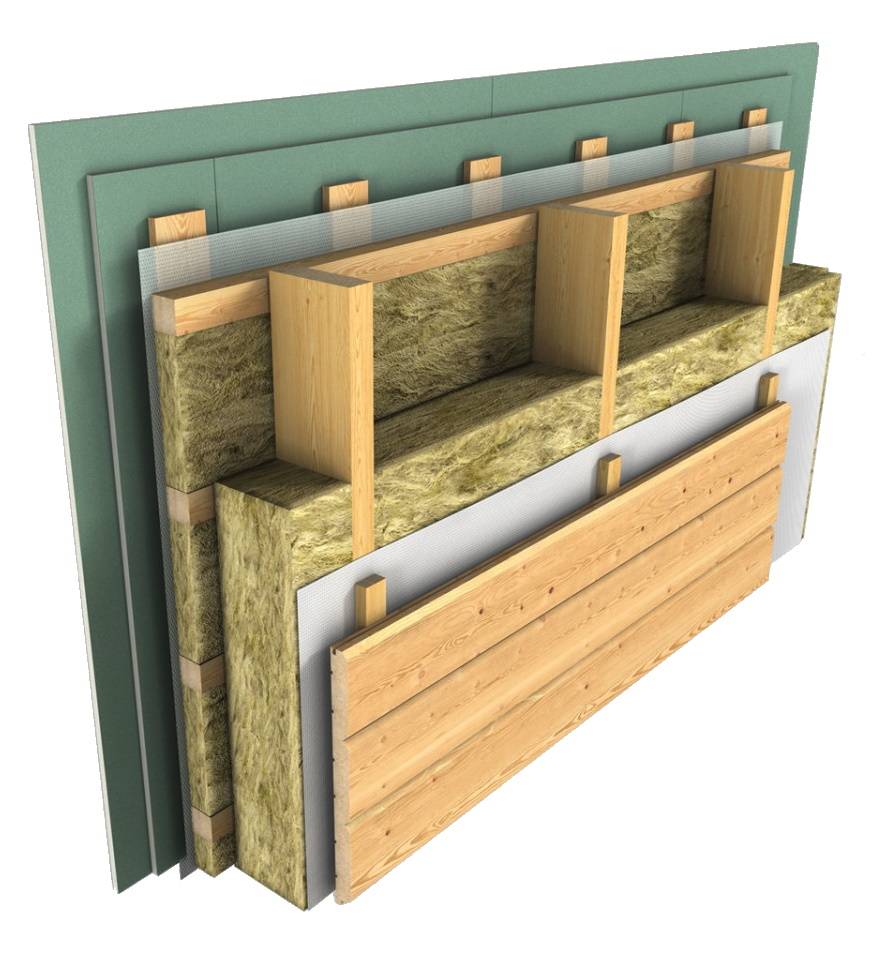

Перекрёстное утепление – это один из самых прогрессивных методов сохранения тепла в каркасном сооружении. Оно даёт возможность в элементах деревянных конструкций закрыть все мостики холода, предотвращая его попадание внутрь. Для этого с наружной части дома кроме обычного утеплителя толщиной 15см., необходимо дополнительно толщиной 5см. уложить теплоизоляционный материал.

Для избежания продуваемости и появления щелей, утеплительные маты укладываются друг на друга перекрывая швы, чтобы не было их совпадения.

Для этого с внешней стороны стены устанавливаются бруски 50х50мм. в горизонтальном положении снизу вверх поочерёдно, выдерживания расстояние между ними 59см. (шаг установки взят из ширины утеплителя, его делают на 1см. меньше его ширины). Далее в распорку между ними укладывается шириной 5см. теплоизоляционный материал, после чего сверху устанавливают влагозащищённую мембрану, которая в самом каркасе удержит плиты, защитит от ветра, а также влаги. Сама ветрозащитная плёнка делается внахлёст друг от друга на 15см.

Мостики холода

Каркасный дом отличается от других методик строительства быстрой скоростью возведения, практичностью, приятным современным внешним видом, относительно недорогой ценой на строительство. Также каркасник впитывает в себя все современные технологии эксплуатации, в том числе и отопительные. В частности, перекрестное утепление каркасного дома позволяет предотвратить многие неприятности.

При проектировании отопительной системы дома, важно заранее предусмотреть возможные теплопотери. Одна их таких потерь называется мостик холода

Чаще всего он образуется в местах стыка стены, либо у оконных рам или проемов входных дверей.

По факту, владелец может не замечать, что в данном месте холоднее, чем в остальной комнате. Но через этот самый мостик вытягивается достаточное количество тепла, чтобы вы ощутили это по затратам на обогрев. Говоря простым языком, мостик выводит тепло на улицу, а не продлевает его циркуляцию внутри помещения. Система отопления выдает тепло, за которое вы платите и заполняет образовавшийся холод. Но расходы на содержание отопления только растут.

Чтобы нивелировать такие потери, необходимо заранее рассмотреть места дома, через которые потенциально может выводиться теплоэнергия. Мы их уже упомянули: это углы, стыки стен, пространство у окон и дверей, даже если те плотно закрыты.

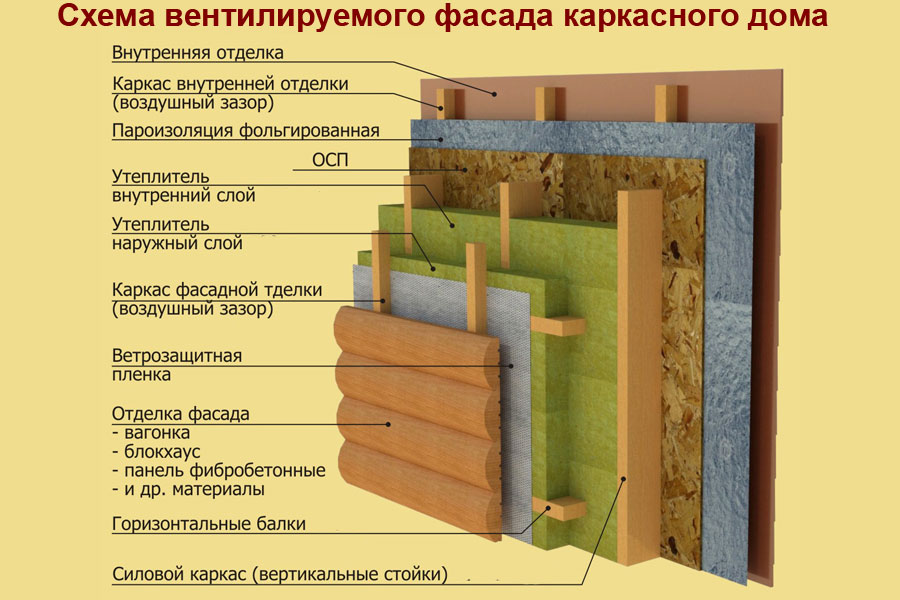

Монтаж наружного перекрестного утепления

Монтаж из минераловатных материалов

По стойкам снаружи крепят горизонтальные деревянные бруски 50 мм. Первый брусок прибивают к середине нижнего обвязочного бруса, с таким расчетом, чтобы теплоизоляционный слой перекрывал щель, которая будет между брусом обвязки и цокольным перекрытием.

Между горизонтальными брусками должно оставаться расстояние на 1-3 см меньше ширины матов теплоизоляции, чтобы при укладке ее можно было немного сжимать и она упиралась в бруски. Дополнительная горизонтальная теплоизоляция должна покрывать все открытые деревянные элементы: стойки, укосины, хидеры, обвязки. Достаточно, чтобы ее толщина была 50 мм

Далее сверху натягивают ветрозащитную мембрану. По ней устанавливают обрешетку из брусков, которая будет служить опорой для фасадной отделки и создаст условия для вентиляционного канала. Вентканал необходим, чтобы вытягивать влажный воздух выходящий наружу через ветрозащитную мембрану.

Обрешетка для вентканала должна обеспечить свободную циркуляцию воздуха. Чем выше стены, тем больше должна быть ширина брусков обрешетки. Достаточно свободный вентканал защитит основное и перекрестное утепление от промокания.

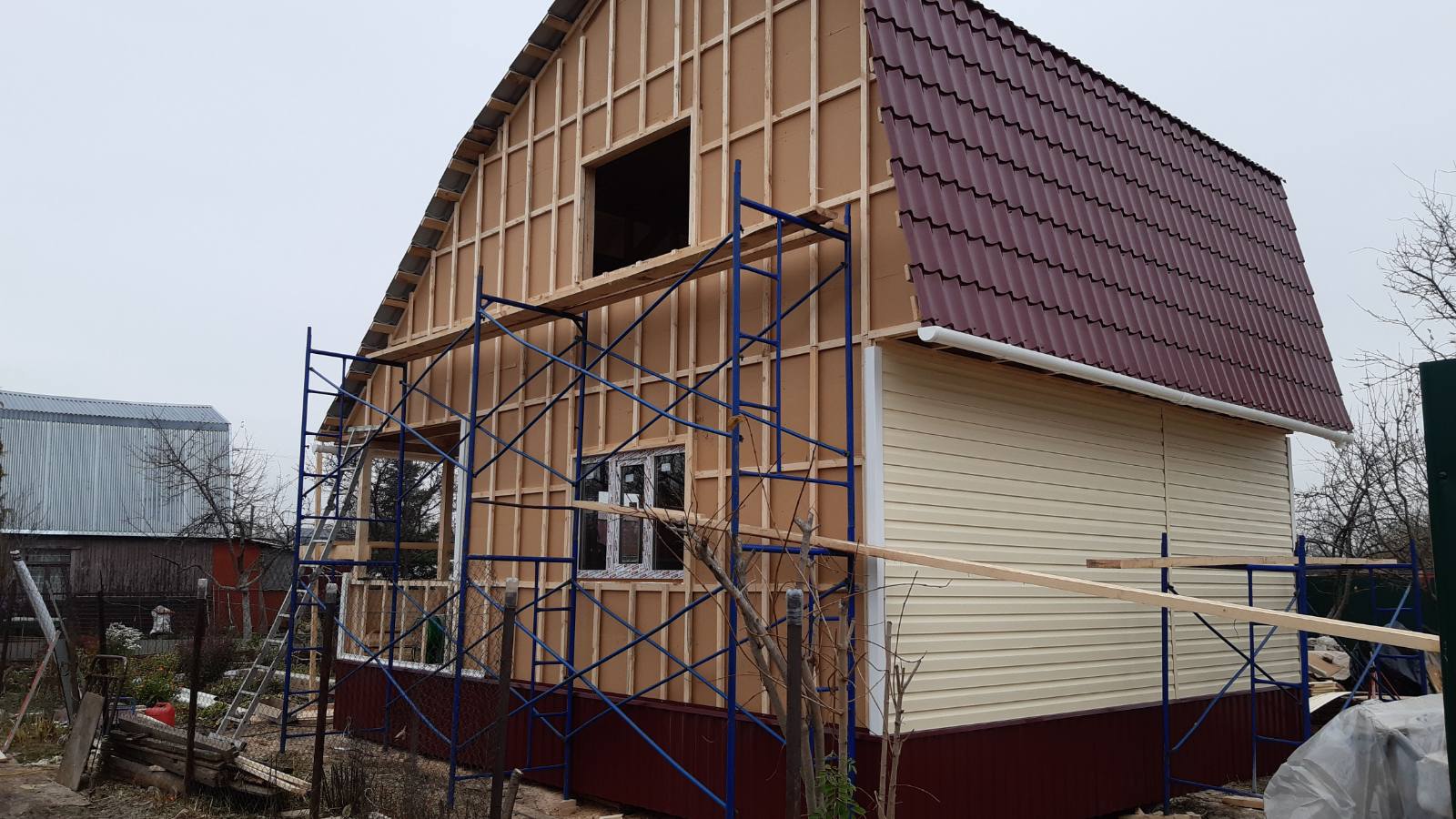

Монтаж плит Белтермо (МДВП)

Плиты Белтермо выполняют три функции: звукоизоляция, ветровлагозащита, дополнительная теплоизоляция. Эти свойства позволяют их устанавливать как дополнительное перекрестное утепление, с которым плиты справятся лучше, чем минераловатные материалы. У МДВП высокий коэффициент теплоемкости, который равен 2100 Дж кг/К, то есть материал может аккумулировать и удерживать много тепла. При этом тепло не будет быстро выходить, так как он имеет низкий коэффициент теплопроводности 0,041 Вт/м*С.

Хотя Белтермо не конструкционный материал, но он плитный, после его монтажа плотно прилегает к конструкции, объединяет и хорошо упрочняет весь каркас. Плотное прилегание к стене получается за счет упругости и эластичности материала, он может скрыть все неровности в местах соединения деревянных элементов. Его плотность зависит от марки, 200-110 кг/м.куб.

Плиты выпускают разных линейных размеров, разной толщины, с шип-пазом или без него. Если плиты с шип-пазом, их нужно располагать в шахматном порядке, вертикальные соединения не должны совпадать. Соединение шип-паз может быть в любом месте.

Если шип-паза нет, то соединение встык крепятся на стойку.

Перед монтажом скрытые полости, которые образуются между стойками нужно заранее утеплить минераловатным материалом. Заделать щели, и проверить плотность укладки основной теплоизоляции.

Устанавливают плиты снизу от края нижней обвязочной доски. Крепят гвоздями с широкой шляпкой к стойкам по краям через 10 см, в центре через 25 см.

У ветрозащитного материала Белтермо высокий коэффициент паропроницаемости 0,209 мг/м*ч*Па. Он хорошо выводит влажный воздух из внутренних помещений, поэтому рядом нужен монтаж вентиляционного канала.

Для его установки набивают обрешетку из брусков 50 мм так, чтобы создать свободный проход для выхода влажного воздуха. Обрешетка для вентканала будет основанием для фасадной отделки.

Выбор оптимального утеплителя

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет. Главные преимущества минваты на основе базальта:

низкая теплопроводность – 0,36-0,42 Вт/м*С;
прочность к механическим воздействиям;
хорошие шумоизоляционные характеристики;
стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м. Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб

м.

Особенности стекловаты:

высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
устойчивость к вибрациям;
неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Отличительные особенности эковаты:

Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.

Что такое “мостик холода”

Мостик холода – участок стены, чаще всего в местах стыка с другой поверхностью, через который теряется около половины тепловой энергии дома. Такие потери ведут не только к отсутствию комфортабельности жилья, но и к значительному уменьшению срока эксплуатации здания.

Температурный мост способствует образованию на внутренней поверхности стен большого количества конденсата. Мостики холода, обеспечивая низкую теплопроводность, медленно разрушают строение. Поэтому при проектировании дома нужно учесть, что рациональней утеплять стены снаружи – так будет в меньшей степени теряться необходимая для отопления тепловая энергия, как следствие, будут сокращаться материальные затраты проживающих.

Какое утепление выбрать: снаружи или внутри

Чем утеплить каркасный дом для зимнего проживания? Сначала необходимо определиться с местом установки материала — это может быть внешняя и внутренняя обшивка.

У наружного утепления есть преимущества, основным является стабилизация микроклимата в комнатах, а значит, обои перестанут отклеиваться, не появится грибок, повышенная влажность.

К тому же этот способ сводит на нет проблему в виде появления коррозии на металлических конструкциях, разрушения бетона.

Главное требование при внутреннем утеплении — это плотное прилегание материала к стенам, отсутствие стыков, зазоров, приводящих к созданию мостиков холода. Они способствуют остыванию наружной отделки, гипсокартонных стен внутри, на них впоследствии образуется конденсат, а позднее плесень. Избежать этого поможет дополнительная установка фольгированного слоя.

Для создания более комфортных условий специалисты рекомендуют проводить комплексное утепление, включающее обшивку стен, потолочных и напольных перекрытий. Если финансы не позволяют, то можно ограничиться одним из вариантов.Пенопласт можно приклеить с помощью монтажного клея

Технология перекрёстного утепления в каркасном доме
