Трехфазные и двухпозиционные коммутаторы модульного типа
Устройство пакетного переключателя
Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.
Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.
Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:
- при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
- в современных электросетях, оснащенных системами автоматического резервирования;
- для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
- для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
- при выборе нужного режима для отопительного оборудования и сварочных агрегатов.

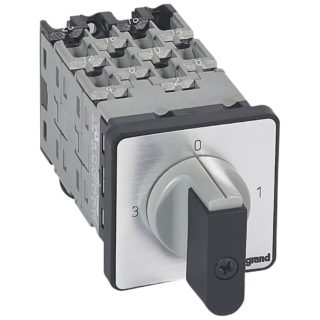

Трехпозиционный пакетный переключатель
Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.
Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:
- тип коммутирующего устройства;
- номинальный ток, на который рассчитан его рабочие контакты;
- электрическая схема коммутаций (таблица переключений);
- категория защищенности от климатических воздействий.

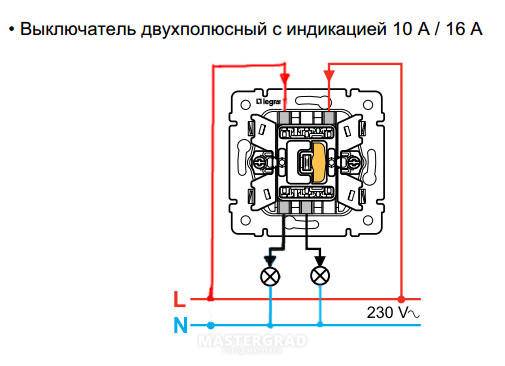

Подключение устройства на 2 группы светильников
Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При монтаже одинарного проходного устройства делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести — ко второму (разница из-за наличия одной общей фазы).
На деле управление освещением более чем из 2 – 3 мест встречается редко, а с описанными схемами сможет разобраться даже начинающий электрик. Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.
Сенсорные модели выключателей
Помимо клавиатурных и рычажных модификаций, на рынке есть сенсорные модели. По сути, функции у устройств одинаковые, но принцип работы, а также конструкция несколько отличаются.
Современная модификация – сенсорная модель, имеющая более практичный принцип действия. Кроме того, этот тип бытового коммуникатора имеет увеличенный срок службы за счет отсутствия в конструкции механики
Существует два типа сенсорных выключателей:
- Нажмите на прямое действие.
- Touch с диммерами.
Первый работает при прямом четком контакте через короткое прикосновение кончиком пальца к стеклянной панели устройства. Это означает, что в этой опции активна только функция включения/выключения. Второй вариант конструкции (диммер) предусматривает включение и выключение с плавной регулировкой яркости ламп.
Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием кончика пальца на стекле до достижения необходимой яркости лампы.
Вид сенсорного блока сзади, где расположены клеммы для подключения: COM — разъем синхронизации для сопряжения с другими устройствами; L — контакт фазы сети; L1 — первый выходной канал; L2 — второй выходной канал
Схема для блоков датчиков отличается от других блоков тем, что содержит общий (фазный) вывод (L), два переключателя (L1, L2) и вывод «СОМ».
Контакт «COM» используется для связи между коммутаторами при построении сложных цепей. Например, с контролем трех и более точек на нескольких световых зонах. При этом для светлой зоны допускается мощность нагрузки не более 1 кВт.
Классический вариант схемы подключения сенсорного устройства: N — электрический ноль; L — электрическая фаза; L1 — нагрузка первого канала; L2 — нагрузка второго канала
Простая организация системы управления с сенсорным устройством осуществляется следующим образом:
- Фазная линия подключается к клемме «L».
- Линия «L1» образует одну зону освещения.
- Линия «L2» образует вторую зону освещения.
Если используется группа устройств, фазные контакты устройств (L) соединяются параллельно, плюс клеммы «СОМ» соединяются вместе. Все остальные клеммы по умолчанию отключены в зависимости от количества включенных световых зон.
Чтобы сенсорные устройства работали правильно, их необходимо запрограммировать. Фактически речь идет о синхронизации всех коммутаторов в группе. Программирование выполняется в последовательности:
- Прикоснитесь к сенсору на 5 секунд, пока не раздастся звуковой сигнал (или не замигает светодиод).
- После звукового сигнала убираем тач и переходим к следующему устройству.
- Прикосновение к датчику другого устройства.
- Если светодиод на передней панели ответил короткими вспышками, успешно.
- Отменить синхронизацию — прикоснуться к сенсору на 10 секунд.
Для сенсорных конструкций существуют некоторые ограничения по установке.
Например, максимально допустимое расстояние от автоматического выключателя до автоматического выключателя должно быть не менее 30 м.
Компоненты переключателя и их функции
Переключатель на 2 направления состоит из нескольких основных компонентов, каждый из которых выполняет определенную функцию:
| Компонент | Функция |
|---|---|
| Рычаг | Рычаг представляет собой выступ на передней панели переключателя, который пользователь может двигать вправо или влево. Рычаг позволяет пользователю изменить положение переключателя и выбрать одно из двух доступных направлений. |
| Контакты | Контакты – это электрические элементы внутри переключателя, которые соединяются или разъединяются в зависимости от положения рычага. Когда рычаг находится в одном положении, контакты могут быть замкнутыми и электрический ток может проходить через них. В другом положении контакты разомкнуты, и электрический ток не может пройти через них. |
| Пружины | Пружины представляют собой элементы, которые удерживают рычаг в определенном положении. Они гарантируют, что рычаг будет находиться в нужном положении и не будет случайно переключаться между направлениями. Пружины также обеспечивают достаточное сопротивление при движении рычага, чтобы пользователь мог легко переключать направление. |
Все эти компоненты работают вместе, чтобы обеспечить правильное функционирование переключателя на 2 направления. Пользователь может управлять рычагом, который, в свою очередь, влияет на состояние контактов, разрешая или прерывая электрический ток.
Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок
Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.
Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.
Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.
Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.
Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.
В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.
Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.
Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.
Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.
Инструкция по подключению двухкнопочного выключателя
Монтаж двойного выключателя – задача не сложная. Здесь просто будет больше контактов, чем в одноклавишнике. Для установки двойного выключателя света вам понадобится трехжильный провод, инструменты для зачистки проводов и клеммы.
Перед началом работы разберите выключатель, снимите с него внешние клавиши. Далее следуйте по инструкции:
| Фото | Описание работ |
| Для подключения 2х клавишного выключателя проведите от щитка трехжильный провод к распределительной коробке. | |
| Фазу подключите к разъему автомата, ноль – к нулевой шине, провод заземления – к шине заземления. | |
| Освободите и зачистите концы всех трех жил, промаркируйте фазу, ноль и землю. | |
| От коробки к выключателю спустите трехжильный провод, оставьте концы достаточно длинными, чтобы было удобно их зачищать и крепить. | |
| Зачистите и промаркируйте концы этого провода в коробке. | |
| Фазу подсоедините к верхней клемме переключателя, а ноль и землю – к двум нижним. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами. | |
| Подключение в первой люстре проводится, как и в случае с одноклавишным переключателем. Земля подсоединяется на корпус, фаза и ноль – ко соответствующим контактам люстры. | |
| Концы провода от первой люстры промаркируйте и зачистите. | |
| Повторите процедуру со вторым светильником. Можно использовать для подключения контактную группу. | |
| Концы провода от второй люстры также подготовьте для соединения. | |
| Скрепите соответственно промаркированные жилы. Фазы, ноль, землю – все по отдельности. | |
| Если в системе нет заземляющего проводника, количество соединений будет меньше в коробке и на люстрах. | |
| Последний этап работы – установка клавиш выключателя и крышки коробки. |
Схема управления освещением обычными проходными выключателями из двух мест: кратко
Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.
Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.
Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.
Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.
Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).
При разном сочетании клавиш свечение прекращается.
За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.
На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.
Описание переключателей
Переключатель характеризуется количеством полюсов и количеством позиций.
Полюс представляет собой контакт (например, контакт а на рис. 2б).
Позиция представляет конкретное соединение контакт-контакт, (например, соединение между контактами a и b или соединение между контактом a и контактом c на рис. 2б).
В терминах описания переключателя используется следующий формат:
XPYT, где X — количество полюсов, Y — количество позиций (например, 3P6T).
При указании количества полюсов и количества позиций необходимо соблюдать соглашение:
Когда количество полюсов или количество позиций равно 1, используется буква S, которая означает “одиночный”. Когда количество полюсов или количество позиций равно 2, используется буква D, которая означает “двойной”. Когда количество полюсов или количество позиций превышает 2, используются целые числа, такие как 3, 4 или 5. Вот несколько примеров: SPST, SPDT, DPST, DPDT, DP3T и 3P6T.
Переключатель, показанный на рис. 2a, представляет собой однополюсный однопозиционный переключатель (SPST), тогда как переключатель на рис. 2б представляет собой однополюсный двухпозиционный переключатель (SPDT).
Следует отметить две важные особенности переключателей: имеет ли переключатель мгновенное контактное действие и имеет ли переключатель центральное выключенное положение.
Выключатели с мгновенным контактом, к которым относятся в основном кнопочные выключатели, используются, когда необходимо лишь кратковременно разомкнуть или замкнуть соединение.
Переключатели с мгновенным контактом бывают либо нормально замкнутыми (NC или НЗ), либо нормально разомкнутыми (NO или НО).
Нормально замкнутый кнопочный выключатель действует как замкнутая цепь (пропускает ток), если его не трогать.
Нормально разомкнутый кнопочный выключатель действует как разомкнутая цепь (не пропускает ток), если его не трогать.
Центральные положения выключателей имеют дополнительное положение “выкл.”, расположенное между двумя положениями “вкл.”.
Важно отметить, что не все выключатели имеют функции отключения по центру или мгновенного контакта — эти функции должны быть указаны. Рисунок 3

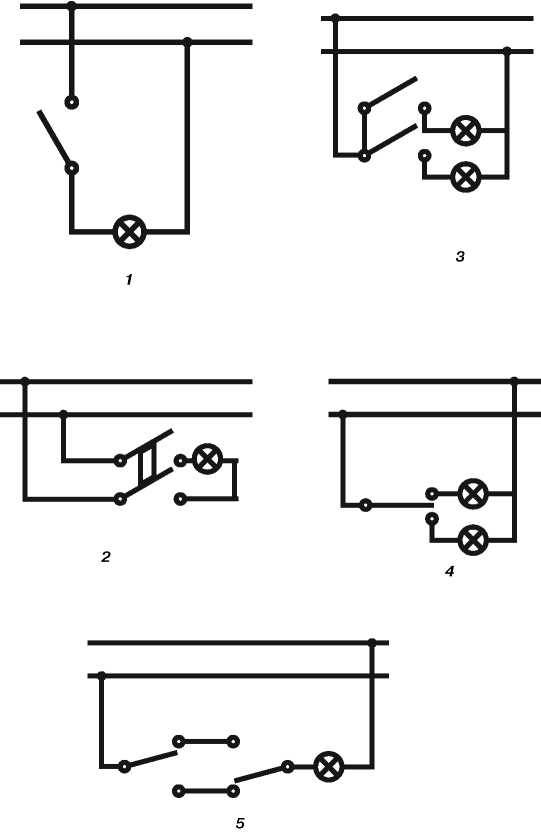

Обозначение различных переключателей

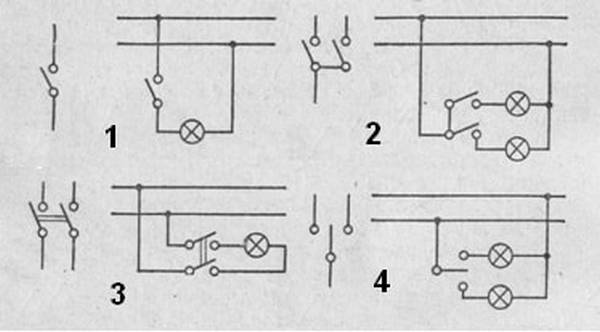

Рисунок 3. Обозначение различных переключателей
Бытовое применение электрических переключателей на 2 положения
Описание
Электрические переключатели на 2 положения — самые распространенные элементы в электрических схемах. Они представляют собой простое устройство, позволяющее открывать и закрывать цепь электрического тока.
Применения
- В бытовой технике: светильники, выключатели, пылесосы и т.д.
- В промышленности: оборудование, управление механизмами и т.д.
- В автомобильной отрасли: световые индикаторы, кнопки зажигания и т.д.
- В медицине: переключатели, используемые в медицинских устройствах
Принцип работы
При включении переключателя контакты замыкаются, устанавливая цепь электрического тока. При выключении переключателя контакты размыкаются, прерывая цепь тока.
Устройство
Электрический переключатель на 2 положения состоит из контактов и механизма переключения. Контакты представляют собой проводники, которые могут замыкаться и размыкаться. Механизм переключения переводит контакты между положениями «включено» и «выключено».
| Компонент | Описание |
|---|---|
| Контакты | Проводники, которые могут замыкаться и размыкаться |
| Механизм переключения | Устройство, переводящее контакты между положениями «включено» и «выключено» |
Особенности монтажа и подключения
Перед установкой двухполюсных переключателей непосредственно по месту их назначения важно определиться с условиями обустройства проводных линий на конкретном объекте (в частном доме или квартире). При этом возможны два варианта подводки жгута из проводников, укладываемых либо скрытно, либо открыто. При скрытой прокладке в стенах сначала проделываются специальные канавки (штробы), в которые затем помещается гофрированный шланг с комплектом проводников внутри
При скрытой прокладке в стенах сначала проделываются специальные канавки (штробы), в которые затем помещается гофрированный шланг с комплектом проводников внутри.
В этом случае и сам двухполюсник придется размещать скрытно – проделывать под него специальную нишу в стене, по размеру соответствующую диаметру элементов крепления. Для ее подготовки потребуется электрическая дрель со специальной насадкой типа «коронка».
Также необходимо приготовить пластиковый корпус или монтажную коробку, в которой будет фиксироваться двухпозиционный переключатель. При проведении этих операций придерживаются следующих общепринятых правил:
- Перед началом работ полностью обесточить всю квартиру или ходя бы данное ответвление от распределительного щитка, отключив соответствующий линейный автомат.
- Подготовить черновую схему размещения переключателя и подводки к нему проводников.
- После высверливания в стене подходящего по диаметру отверстия разместить в нем посадочную коробку, закрепив ее распорными винтами.
- В готовую круглую нишу установить сам коммутационный прибор.
- Подключить к его клеммам соответствующие проводники и зафиксировать корпус крепежными метизами.
Прядок установки открыто прибора выглядит следующим образом:
- Делается разметка зоны его фиксации на стене.
- На выбранном месте крепится на шурупы дополнительная подложка из дерева или пластика (подрозетник).
- Изделие фиксируется на нем посредством подходящих по размеру метизов.
Порядок подключения проводников к клеммам перекидного устройства тот же, что и при скрытом монтаже. При этом способе прокладки подводящие провода допускается размещать в специальном пластиковом канале, называемом кабельным.
Области применения электрических выключателей на два направления не исчерпываются описанными случаями. На их основе проектируется множество механических узлов, управляющих силовыми и сигнальными цепями.
Переключатель фазы. 2 положения.
Как работает устройство
Функции проходного выключателя на две клавиши схожи с таковыми у переключателя с одной клавишей, но несколько расширены. В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.
Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.
Чем отличаются элементы, отвечающие за подключение проводки?
Для проведении работ удобнее выключатели, оснащенные самозажимными клеммами. Чтобы зафиксировать провод, следует лишь зачистить его и закрепить в клемме. В зажимах же кабель приходится прижимать винтом. Причем с течением времени соединение может ослабиться. Приходится периодически проводить проверку и при необходимости подкручивать винт.
Корпус выключателя может быть изготовлен из пластика или керамики. Второй вариант используется для больших нагрузок.
В некоторых моделях выключателей применяется встроенная подсветка. Она удобна, если в темной комнате требуется найти устройство для включения света.
Формат работы перекрёстного коммутационного аппарата
Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.
Одну лампу можно включать и выключать из трёх мест
Особенности монтажа нестандартных выключателей
Установка перекрёстных коммутационных аппаратов осуществляется по правилам:
- подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
- переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
- к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.
Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью. Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь. Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.
Интерфейсные переключатели для управления электронными устройствами
Такие переключатели обладают двумя положениями и шестью контактами, которые позволяют осуществить коммутацию между различными электрическими цепями или сигналами. Переключение происходит путем физического перемещения внутренних контактов при помощи рычага или кнопки.
При выборе переключателя на 2 положения и 6 контактов, необходимо учесть его тип и принцип работы. Существуют разные типы интерфейсных переключателей, такие как тумблеры, кнопки и выключатели.
Особенности интерфейсных переключателей на 2 положения и 6 контактов заключаются в их компактности и надежности. Они имеют простую конструкцию, которая обеспечивает быстрое и надежное переключение между различными функциями устройства. Кроме того, они могут быть использованы в широком диапазоне электронных устройств и систем, включая бытовую технику, электронные игры, автомобильные приборы, компьютеры и т.д.
Интерфейсные переключатели на 2 положения и 6 контактов являются важной составляющей электронных устройств и систем. Они позволяют пользователям управлять различными функциями и опциями устройства, обеспечивая удобство и функциональность
Основные типы переключателей
Переключатели электрические на 2 положения обладают разными характеристиками и могут использоваться в различных целях. Вот несколько основных типов:
1. Переключатель типа ОН-ОФФ (Toggle switch)
Переключатель типа ОН-ОФФ имеет два положения: включено и выключено. Он широко используется в электронике, например для управления светом, звуком или другими устройствами. Включая переключатель в одно положение, можно включить соответствующее устройство, а включая переключатель в другое положение, можно выключить его.
2. Переключатель типа ВКЛ/ВЫКЛ (Push button switch)
Переключатели типа ВКЛ/ВЫКЛ включаются нажатием кнопки. Они имеют два положения: включено (когда кнопка нажата) и выключено (когда кнопка отпущена). Этот тип переключателей используется, например, в приборах и панелях управления, где нужно иметь возможность быстро включить или выключить функцию.
3. Переключатель типа ПЕРЕМЫКАТЬ (Slide switch)
Переключатель типа ПЕРЕМЫКАТЬ имеет два положения, которые можно переключать, перемещая ползунок в одну или другую сторону. Этот тип переключателей может использоваться в различных приборах и устройствах, например, в радиоприемниках или электронных игрушках.
4. Переключатель типа СЕЛЕКТОР (Rotary switch)
Переключатель типа СЕЛЕКТОР представляет собой вращающийся диск, на котором расположены разные положения. Путем вращения диска можно выбрать нужное положение, которое соответствует определенной функции или настройке. Этот тип переключателей может использоваться, например, для выбора радиостанции или настройки различных параметров прибора.
Каждый тип переключателя имеет свои особенности и применение в зависимости от конкретной задачи. Выбор нужного типа переключателя зависит от требований и функциональности устройства, в котором он будет использоваться.
Бытовое применение
Использование двухпозиционного переключателя на лестнице
В бытовых условиях 2-позиционный переключатель используется не так часто, как его однополюсные аналоги. Но при использовании эффективных систем освещения бывают случаи, когда обойтись без этих соединительных элементов практически невозможно. Речь идет об организации управления общим источником света из двух, а то и трех мест в доме одновременно.
Такая необходимость возникает в ситуации, когда свет включается на входе в длинный коридор, а выключается на выходе из него. При установке на обоих концах выключателей кулисного типа реализовать такую схему совсем не сложно.
Еще один пример важности управления осветительным прибором с двух точек — это когда выключатель света устанавливается при входе в спальню, а выключатель устанавливается возле тумбочки. При нажатии на кнопку прибора при входе в помещение группа контактов перебрасывается на шнур питания осветительного прибора, расположенного в центре (например, люстры)
Когда вы переключаете другое устройство, расположенное у кровати, другие групповые контакты работают, чтобы выключить его.
Важно отметить одну особенность этого включения: порядок использования каждого из переключателей принципиально не имеет значения. Входить в коридор можно с одного из двух концов, а свет в спальне включать как от двери (при входе в нее), так и от тумбочки
Вы можете отключить его, когда ложитесь спать и когда выходите из комнаты.
Возможен и другой вариант бытового применения элементов включения-выключения, заключающийся в установке их в трехпозиционных схемах управления бытовым освещением. В этом случае нужен еще один выключатель, монтируемый в центре обслуживаемого помещения или в другом функционально удобном месте.
Дополнительный блок включается по так называемой «крестовой» схеме, но по сути это тот же двухполюсный элемент. С его помощью можно переносить контакты группового управления с одного направления на другое.
Схема управления освещением с двух мест
При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.
Важно! При этом направление передвижения по коридору не имеет принципиального значения. Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя
Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях
Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.
Двухклавишный выключатель.
Порядок монтажа
Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:
- Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
- Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
- При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
- По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
- Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.
Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.
Обратите внимание! Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов. Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля
При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме
Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.
Использование в быту
Переключатели не так часто используются в быту, как выключатели, но, тем не менее, есть задачи, в которых без них обойтись невозможно. Например, когда необходимо управлять освещением с разных мест. Переключатели могут быть установлены на входе в комнату и возле кровати (чтобы не подниматься выключать свет) или в разных концах длинного коридора.
Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже.
Схема включения освещения с двух разных мест
Обозначения на рисунке:
- А, В – переключатели;
- L – осветительный прибор.
При необходимости управлять освещением из большего количества мест, схему можно незначительно усложнить, добавив в нее промежуточный коммутатор.
Управление освещением из трех разных мест
Обозначения на рисунке:
- A,B – двухпозиционные коммутаторы;
- С – промежуточный двойной переключатель двух направлений;
- L1 – осветительный прибор.
Заметим, что взяв данную схему за основу, можно управлять освещением с трех и более мест. Для этого достаточно добавить в нее необходимое количество промежуточных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.
Что такое переключатели электрические?
Переключатели электрические обычно используются для управления освещением, электроприборами и другими электрическими устройствами в домах, офисах и промышленных объектах. Они могут иметь различное количество контактов – от нескольких до десятков – и разные способы переключения, такие как поворотные, кнопочные или рычажные механизмы.
Переключатели электрические также могут иметь дополнительные функции, например, указывать состояние включенности или выключенности, обеспечивать защиту от перегрузки или короткого замыкания, и т. д. Это делает их универсальными и незаменимыми элементами электрических систем различных зданий и сооружений.
При выборе переключателей электрических необходимо учитывать их технические характеристики, например, номинальное напряжение и ток, степень защиты от пыли и влаги, тип подключения и исполнение корпуса. Это позволяет подобрать подходящий переключатель для конкретных условий эксплуатации и гарантирует его надежность и безопасность.
