Обустройство каркасной перегородки в срубе из бруса или бревна:
Дощатые перегородки
Разновидность деревянной ненесущей внутренней стены. От брусовой перегородки дощатая отличается толщиной, показателями звукоизоляции и прочности, а также ценой. Обычно дощатые перегородки устанавливают в подсобных и технических помещениях, в которых не обязательно выдерживать идеальный дизайн.

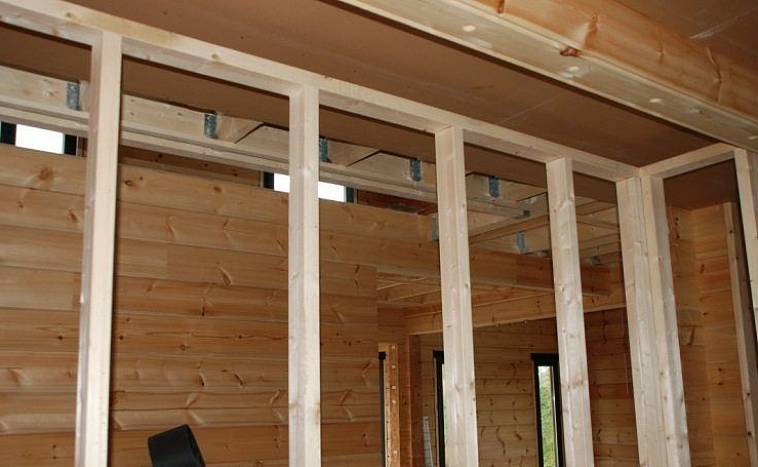

Данный вариант имеет принцип каркасной перегородки. В качестве каркаса используются доски, установленные вертикально или горизонтально в зависимости от особенностей помещения. Каркасные доски зашивают строганой доской.
Каркас для перегородки из доски Источник wotsite.ru
Все разновидности перегородок для каркасника
Все внутренние перегородки в жилом каркасном доме, монтируемые на лагах и балках, делятся на следующие виды, так называемые традиционные:
- Каркасно-щитовые;

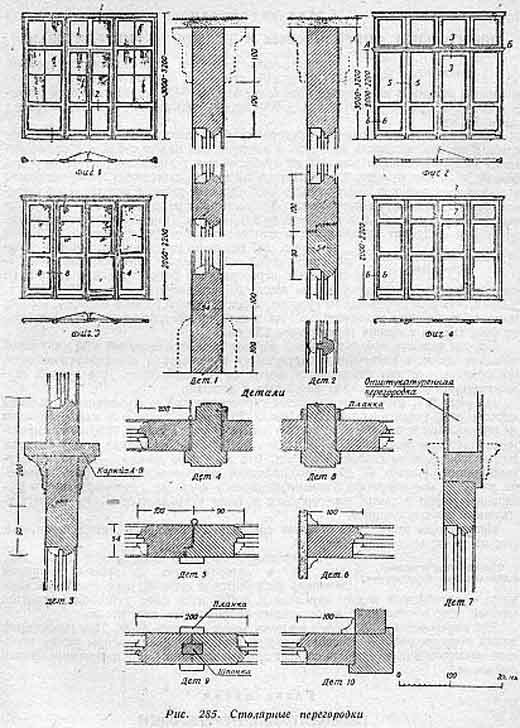

- Столярные;
- Деревянные;
- Сплошные.
Рынок стройматериалов постоянно пополняется новыми материалами. Это дало возможность производства перегородок следующих типов:
- Стеклянные;
- Гипсокартонные;
- Дизайнерские.

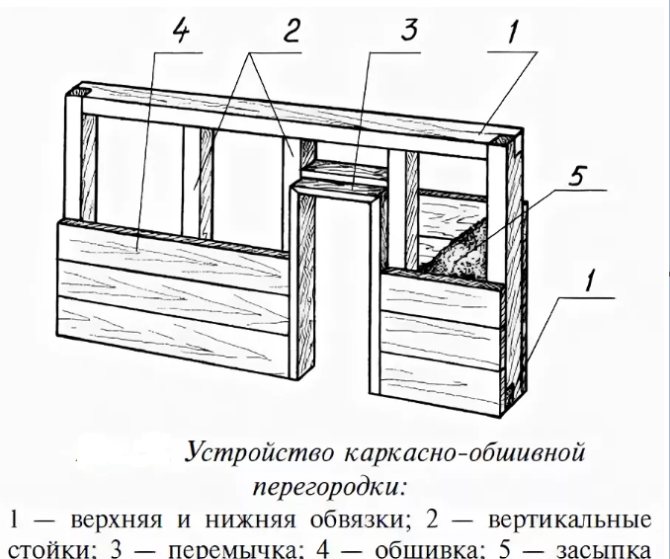

Перегородки по каркасу
Такие перегородки в деревянном доме из бруса или бревна могут применяться по желанию будущего владельца, а для каркасных зданий они станут наиболее оптимальным вариантом.
Технология изготовления следующая:
- Изготавливают бруски нижней обвязки, руководствуясь полученными размерами. Крепят элементы к полу шурупами или саморезами.
- Далее выпиливают по замерам стойки и поперечные элементы каркаса. Монтаж их в проектное положение своими руками может осуществляться двумя способами: по отдельности или установка рамы после сборки ее на полу. Крепления выполняют шурупами или саморезами. Крайние стойки фиксируются непосредственно к стене.
- Раму расклинивают в верхней части и фиксируют крепежными элементами.
- После между элементов каркаса укладывают утеплитель (если он нужен для звукоизоляции) и выполняют обшивку. Обшить можно гипсокартоном или вагонкой. При этом листы и элементы обшивки раскраивают так, чтобы их стык приходился на середину стойки каркаса.
Требования к перегородкам в частном доме
Определяясь с понятиями стен и перегородок в здании, нужно понимать, что все стены могут быть несущими, самонесущими, ограждающими или перегородками. Самую ответственную роль здесь выполняют несущие конструкции, на которые ложится нагрузка от перекрытий и кровли, – они должны быть наиболее прочными и устойчивыми. Самонесущие стены опираются на основание дома и передают нагрузку только от своего веса. Ограждающие могут быть как несущими, так и самонесущими. А перегородки в доме в отличие от стен в качестве основания используют не фундамент, а перекрытия. Они могут не обладать такой высокой прочностью, как несущие стены, поскольку на них оказывается меньшая нагрузка. Но к перегородкам также предъявляются определенные требования.
Конструкции перегородок не должны быть слишком тяжелыми по весу, чтобы не оказывать излишнюю нагрузку на фундамент брусового дома и перекрытия. Особенно это касается помещений, расположенных в мансардном этаже здания. При этом материал выбирают прочный и устойчивый к механическим воздействиям: тогда на такие конструкции можно будет крепить шкафы, полки и бытовую технику.
Перегородки в частных домах должны отличаться хорошим уровнем звукоизоляции, чтобы соседние помещения были изолированными друг от друга по шумовому распределению. В помещениях с повышенной влажностью – ванных, прачечных, санузлах – перегородки делают из влагоустойчивых материалов, чтобы пар и влага не разрушали конструкции и не попадали в соседние помещения.
Конструкции перегородок рекомендуется выполнять из экологичного материала, не вызывающего аллергических реакций. В этом плане отлично подходят перегородки из бруса. Если это натуральная древесина, ее необходимо обработать защитными составами – антисептиками и антипиренами.
Пожаробезопасность и огнестойкость также являются важными свойствами, которыми должны обладать внутренние перегородки: конструкции находятся непосредственно в жилом пространстве и каждый день взаимодействуют с электросетями и электроприборами. Правильно установленная перегородка должна легко демонтироваться в случае надобности – если возникнет необходимость в перепланировке, такие конструкции можно будет переставить в другое место.
Какие можно собрать конструкции
В зависимости от ваших навыков, наличия необходимого инструмента и времени вы можете выбрать из нескольких видов конструкций. Наиболее распространены такие из них:
- Мобильные – чаще всего, это обычные ширмы. Собрать их сможет любой человек, а времени на все нужно немного.

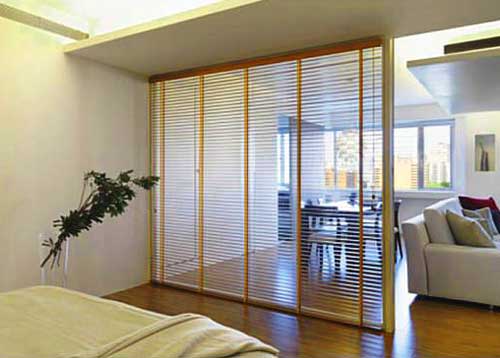

- Стационарные, прозрачные или полупрозрачные. Здесь часть перегородки будет либо в виде проема, либо иметь вставку из стекла или пластика. Собрать сложнее предыдущего варианта, но, выглядит намного интереснее.
- Капитальные глухие конструкции из дерева или фанеры. Вариантов тут очень много, стоить все будет довольно дорого и времени на сборку уйдет немало. Сложность конструкции обычно небольшая.
Для быстрого решения проблемы самый подходящий вариант – ширма. Однако, выглядит она не особенно привлекательно и все равно будет занимать место, даже в сложенном виде. Если вас это устраивает, то выбор очевиден. Два оставшихся типа – стационарные и с ними больше работы. Тем не менее, детального рассмотрения стоят именно они, так как их внешний вид намного привлекательнее, а дизайн может быть очень разнообразным.

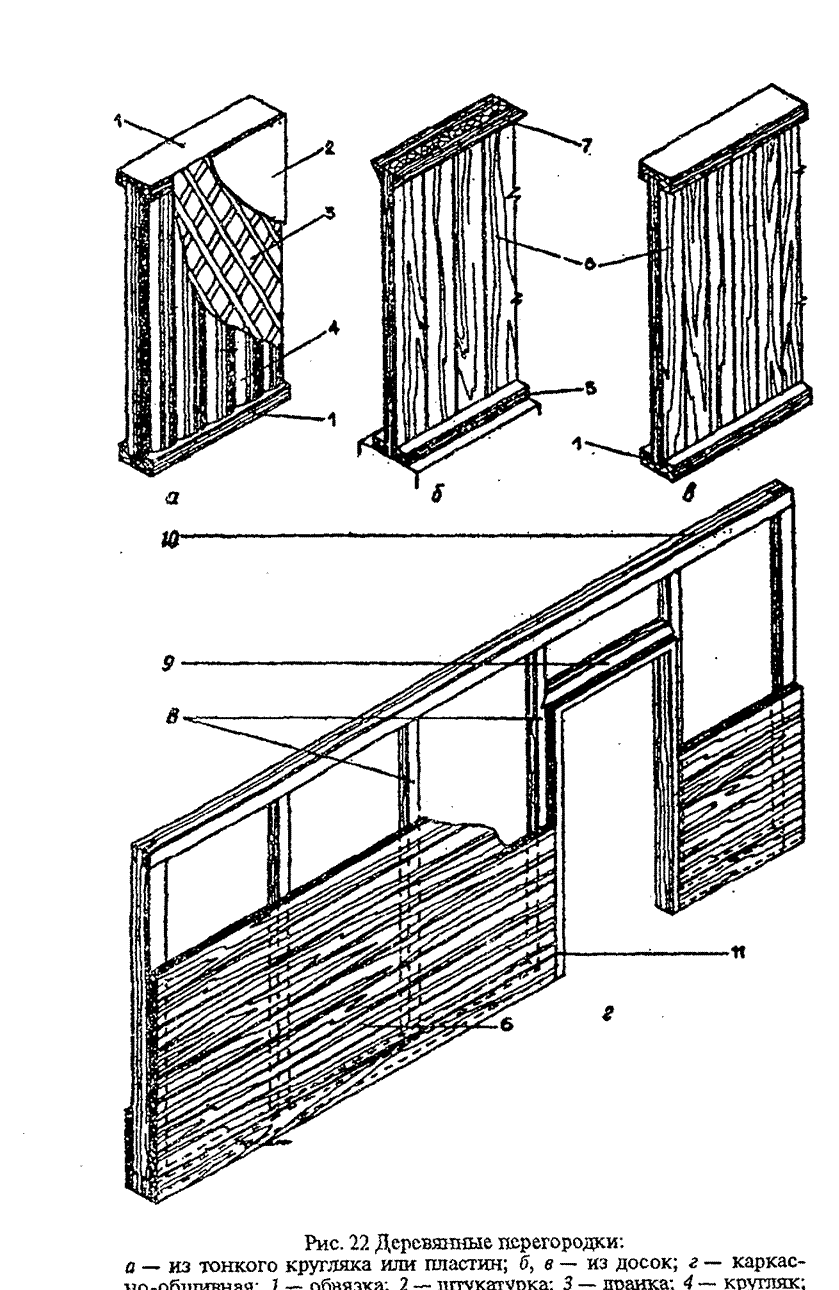

Простые и обшивные перегородки.
Простейшие
из перегородок состоят из одного ряда досок,
устанавливаемых вертикально в горизонтальные
обвязки, прикреплённые к перекрытию. Нижняя
обвязка часто называется лежнем, верхняя — насадкой.
Применяются также перегородки из щитов и
каркасные с обшивкой с двух сторон.
Для повышения
звукоизоляции, гигиеничности и защиты от
возгорания перегородки большей частью
оштукатуриваются с двух сторон
известково-алебастровым раствором. Доски
оштукатуриваемой перегородки, во избежание
коробления при усушке, раскалывают. После этого
перегородка обшивается дранью, располагаемой
обычно крест-накрест (под углом 45° к вертикали).
Под дрань подкладывают рогожу или растительный
войлок.
Волосяной войлок, как
способствующий размножению насекомых (моли), для
подбивки не допускается.
Звукоизоляционная защита
По нормативным требованиям индекс изоляции воздушного шума должен составлять не меньше 43 дБ для перегородок между комнатами, кухней и комнатой, санузлом и комнатой.
Чем выше будет этот показатель, тем лучше межкомнатная конструкция препятствует распределению домашнего шума – начиная от разговорной речи и заканчивая телевизором и радио. Хотя он не включает в себя изоляцию низкочастотных звуков акустической системы домашнего кинотеатра или работающего строительного оборудования.
При одинаковых индексах изоляции воздушного шума утолщенная перегородка отлично сдерживает низкочастотные звуки, чем тонкая каркасная.
Важным моментом являются отверстия в перегородке (например зазоры в дверном проеме) существенно понижают уровень шумоизоляции.
В вопросах акустической системы немало разных нюансов, и если вам необходимо идеально звукоизолировать комнаты, обращайтесь к инженерам-акустикам.
Стандартные виды межкомнатных перегородок в частном доме позволят обеспечить достаточно комфортный уровень шумоизоляции. Конструкции из утолщенных и одновременно пористых строительных материалов таких как — керамика, газобетон, гипсобетон, ракушечник – очень хорошо поглощают и отражают любые звуки. Данные перегородки имеют толщину от 10 см и обеспечивают индекс акустической изоляции в 40 дБ.
Покрытие перегородки гипсокартоном
Для того, чтобы улучшить шумоизоляцию систем из данных материалов, выполняют специальную воздушную прослойку между двумя рядами кладки либо покрывают стену дополнительно гипсокартоном.
Многослойные конструкции также достаточно эффективны, их наружные жесткие слои отражают звук, и сочетаются с мягкими слоями, поглощающими его.
В каркасных межкомнатных перегородках в качестве мягких слоев применяют маты либо плиты из базальтового волокна, которые плотно укладывают между облицовочным материалом.
Уровень шумоизоляции каркасных систем будет выше, если масса и жесткость всех слоев облицовки будет больше. Поэтому поглощение всего шума существенно улучшает использование двойного слоя облицовочного материала и специальных шумо-, а не теплоизолирующих строительных материалов.
Перегородки из гипсобетонных плит
Стены перегородки из гипсобетона
На основе смеси гипса и разных наполнителей выпускают сборные крупноразмерные плиты, которые идеально подходят для межкомнатных перегородок.
Конструкции из гипсобетонных плит применяют в домах с железобетонными либо деревянными перекрытиями. Для комнат с увеличенной влажностью применяют влагостойкие плиты, обработанные специальным гидрофобизатором.
Плиты из гипсобетона имеют размеры 50 х 125 см и толщину 10 см. Как правило, по краям плиты сделаны специальные пазы и выступы, которые обеспечивают достаточно быструю и надежную сборку. Данный материал легко поддается резке для прокладки в нем различных инженерных коммуникаций.
Межкомнатные перегородки из гипсобетона в несколько раз легче кирпичных, имеют ровную и гладкую поверхность.
Толщина такой конструкции из одного слоя плит составит всего 10 см. Если нужно будет увеличить звукоизоляцию комнаты или проложить в межкомнатной перегородке трубопроводы, ее необходимо делать двойной.
Шаблон производят из двух стоек с движущейся рейкой. Обычно плиты монтируют друг на друга длинной стороной строго по горизонтали, с перевязкой всех швов. Применяют гипсовый раствор. Во все горизонтальные швы закладывают металлическую арматуру и скрепляют ее в стенах, которые ограничивают межкомнатную перегородку. Зазор между потолком и межкомнатной перегородкой заделывают специальной гипсовой смесью. Штукатурить плиты не обязательно, достаточно просто прошпаклевать.
Важный момент, гипсовую смесь необходимо готовить непосредственно перед ее применением, поскольку она очень быстро затвердевает. А все металлические стержни, которые устанавливают между рядами плит, нужно обработать специальным битумным лаком.
В новых домах перед установкой перегородок желательно выждать несколько месяцев после установки несущих конструкций дома, чтобы произошла их необходимая усадка. Межкомнатные перегородки в доме монтируют до того, как делают стяжку пола. Выполняя в будущем стяжку либо черновой деревянный настил, между стеной и полом выполняют прокладку из шумоизоляционного строительного материала толщиной в 2 см.
Установку систем начинают, отметив их расположение линиями на полу, стенах и потолке.
Межкомнатные конструкции прочно связывают с перекрытием у основания и ближними стенами.
Виды перекрытий и особенности монтажа
Первый вариант
Экономически выгодным решением сегодня считается возведение несущей конструкции по каркасно-щитовому методу. Деревянная каркасная перегородка может быть выполнена из любой породы дерева. Представляет собой каркас, обшитый отделочным материалом с обеих сторон. Получившееся внутреннее пространство заполняется «звукоизолятором». Стойки с вертикальным расположением изготавливаются из досок размером 50*100 мм. Расстояние между отдельными элементами конструкции составляет в среднем 50 см. Для надежности каркаса вертикальные стойки укрепляют горизонтальной обвязкой.

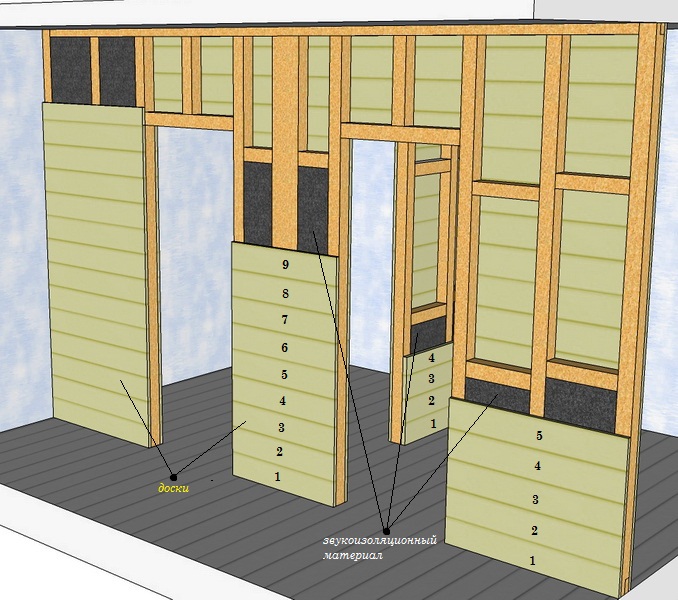

Поскольку каркасная перегородка лишена звукоизоляционных и теплоизоляционных свойств, внутреннее ее пространство необходимо заполнить качественным утеплителем. Идеальными теплоизоляторами считаются полистирол и минеральная вата. Следующий этап – крепление пароизоляции. Специальная пленка обеспечит надежную защиту утеплителя от воздействия влаги и образования конденсата. Далее каркас обшивают фанерными листами, толщина которых в среднем составляет 9 мм, либо гипсокартоном.
Второй вариант
Особо прочными считаются сплошные перегородки. К их недостаткам относят трудоемкость возведения и высокие денежные затраты. Изготавливаются они из бруса толщиной 50-100 мм. Жесткость обеспечивается за счет качественной сборки в шип. В качестве крепежных элементов используют треугольные бруски и гвозди. С помощью первых перегородку закрепляют к потолку и полу, вторыми выполняют фиксацию к стене. В случаях, когда дом еще не дал полную усадку, крепление к стеновой поверхности осуществляют через специальные пазы. Завершающий этап – обшивка перегородки гипсокартоном, ДВП либо фанерными листами.
Третий вариант
Щитовая перегородка межкомнатная в деревянном доме представляет собой сборку из досок, расположенных по отношению друг другу под углом 90 градусов. Чаще всего для изготовления щитов используют толщиной от 19 до 40 мм. Конструкция может быть трехслойной или двухслойной. Для улучшения ее теплоизоляционных и звукоизоляционных показателей, между слоями оставляют рубероид или картон.
При укладке щитов в два слоя предпочтение отдают доскам толщиной от 20 до 40 мм. Фиксируют элементы в строго вертикальном положении с помощью гвоздей
При изготовлении важно обеспечить плотное прилегание досок. При сборке щиты закрепляют в предварительно подготовленные пазы на потолке и полу
Готовую перегородку оштукатуривают.
Что касается трехслойной конструкции, то для нее предпочтительнее использовать толщиной не более 20 мм. В данном случае допустимо расположение средних досок по горизонтали. Между щитами в два слоя укладывают изоляцию. Завершающий штрих – нанесение штукатурки.
Как сделать перегородку из гипсокартона в деревянном доме, какие правила и нюансы необходимо учесть? Практически все отделочные работы проводят с использованием универсального строительного материала. Технические характеристики гипсокартона позволяют применять его для изготовления межкомнатных перегородок. Для того чтобы конструкция не деформировалась в результате усадки дома, необходимо оставить скользящий зазор не менее 4 см. Сборку обрешетки выполняют из металлических профилей – они надежны, долговечны и легки в использовании.
В зависимости от личных предпочтений, финансовых возможностей, умений, каждый владелец жилой постройки решает из чего делать перегородки в деревянном загородном доме. Предпочтительный вариант – конструкция из натурального материала с изоляцией.
Перегородки – это основные конструкции, которые формируют расположение комнат, коридоров и подсобных помещений на общей площади квартир и этажей домов.
Разделительные стены возводят из самых различных материалов: кирпича, пеноблоков, гипсокартона, шлакоблоков. Когда затевают перепланировку жилой площади или обустраивают мансардный этаж, часто делают перегородки из бруса.
Стену, собранную из бруса, можно быстро демонтировать и перенести её на другое место. Как собрать перегородку из бруса своими руками? Это сделать совсем несложно, и об этом мы расскажем в этой статье.
Межкомнатные перегородки из дерева
В настоящее время применяют два вида перегородок в каркасном доме с использованием древесины – это сплошные и каркасные.
Деревянные перегородки используют в домах из разных материалов, без усиления деревянных перекрытий, они отлично подойдут для вторых этажей домов и мансардных комнат. Такие конструкции легко монтировать и демонтировать, поэтому они идеально подойдут, если в будущем вы будете планировать перепланировку. В комнатах с увеличенной влажностью деревянные перегородки нужно защищать водонепроницаемой .

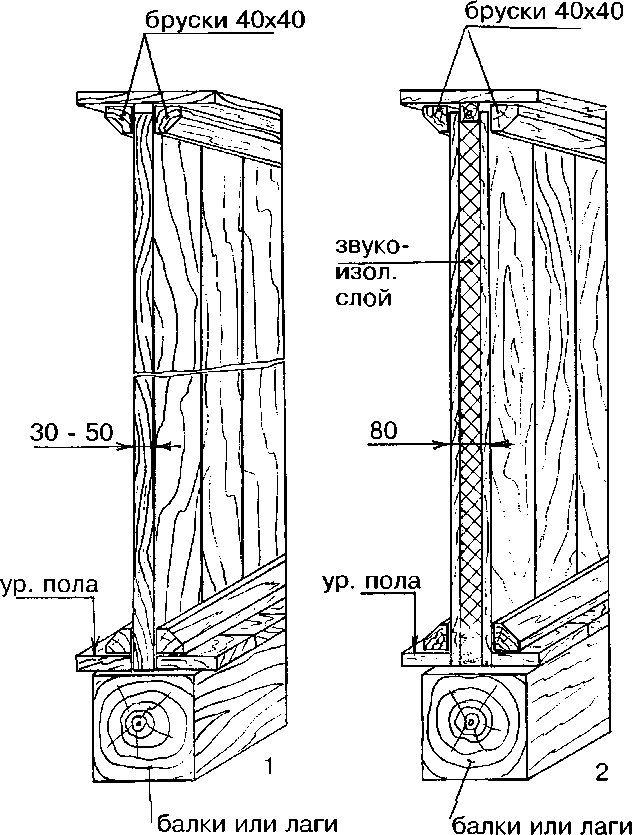

Сплошные перегородки из дерева выпускают из вертикально стоящих досок. Для увеличения доски монтируют в два ряда, распределяя между ними шумоизоляционный материал либо воздушную прослойку. Минусом данной конструкции является высокая материалоемкость и как следствие, стоимость, а также большой удельный вес по сравнению с каркасными межкомнатными перегородками.
Монтаж данных перегородок в доме своими руками осуществляется следующим образом: в основании межкомнатной перегородки укладывают специальный брус, который прочно опирается на балки перекрытия. Для формирования сплошной конструкции на обвязке необходимо закрепить две горизонтальные направляющие, между которыми вертикально крепятся доски, соединяя в верхней их части крепежным деревянным бруском.

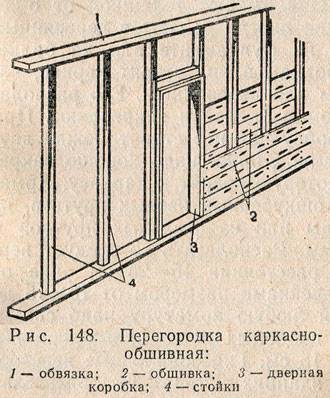

При установке каркасной перегородки на обвязочный стойки ставят с определенным шагом, объединяя их верхней обвязкой. Детали и элементы деревянного каркаса закрепляют между собой гвоздями либо саморезами, при помощи металлических уголков. С одной стороны устанавливают обшивку, и после этого пространство между деревянными брусьями заполняют шумоизоляцией. Конструкции деревянного каркаса закрепляют к стенам с помощью металлических костылей, к обшивке при помощи саморезов.
В местах стыка перегородок со смежными конструкциями нужно закрепить специальную металлическую сетку. Это защитит всю конструкцию от появления трещин.
В деревянном каркасном доме межкомнатные конструкции необходимо устанавливать через год после постройки дома, т.е. после значительной его усадке. Расстояние между верхом межкомнатной перегородки и потолком должно быть равным не менее 10 см. Его необходимо заполнить паклей и закрыть треугольными брусками.
Перегородки из гипсокартона
Современная система для монтажа каркасных перегородок из гипсокартона позволяет выполнить строительные работы особенно быстро.
Облегченные перегородки из гипсокартона в доме можно применять из разных конструкций и строительных материалов и в любых других помещениях, даже с увеличенной влажностью воздуха.
В состав данной системы входят металлические профиля — горизонтальные направляющие и вертикальные стоечные и специальный звукоизоляционный строительный материал.
Используют конструкции с разными слоями обшивки, а также на двойном металлическом каркасе. Уровень шумоизоляции межкомнатной перегородки зависит от общего количества листов обшивки, общей толщины внутреннего шумоизоляционного слоя, и наличия воздушной прослойки.
Данные конструкции монтируют во время отделочных работ до установки . На горизонтальные металлические профили наклеивают полиуретановую шумоизоляционную ленту, и закрепляют их к полу и потолку при помощи дюбелей и шурупов. Стоечные металлические профили устанавливают с шагом в 60 см. Обшивку каркаса необходимо закрепить с одной стороны саморезами, и обязательно положить между металлическими профилями звукоизоляционный материал.
После этого устанавливают обшивку с другой стороны перегородки. Все шероховатости и неровности облицовки, а также шляпки шурупов нужно заделать шпатлевкой.
Для более хорошего качества шумоизоляции, перегородки устанавливают к несущим конструкциям потолка и лишь после этого укладывают гипсокартон. Все швы между гипсокартоновыми листами следует шпатлевать в несколько приемов.
Межкомнатные перегородки из стекломатериалов
Для создания данных межкомнатных перегородок используют стеклоблоки, которые различаются между собой огромной палитрой разнообразных цветов, выбором фактур поверхности и исходными размерами.
Внутренние перегородки, это стены, которые не выполняют несущей функции и служат только для разделения помещений. Перегородки в деревянном доме обычно возводят из дерева, чтобы не нарушать общую стилистику здания. Но это не принципиально, если дизайнерское решение интерьера позволяет, можно сооружать их из любых материалов, таких как, например, гипсокартон или газобетон.
Шаг 6. Крепление доски со стороны парной
Перегородку со стороны парной я решил обшить не вагонкой, а доской толщиной 35 мм. Эта доска – б/у, когда-то лежала на полу в доме. Сейчас полы заменены, а доска еще в пригодном состоянии. Хотя на вид уже порядком поизносилась, почернела, обзавелась пятнами. Чтобы придать доске новую жизнь, я хорошенько ошкурил ее шлифовальной машинкой. Полчаса работы и верхний слой снят! Доска получилась почти как новая.
Опять же был сформирован вентзазор, в этот раз толщиной 20 мм. Рейки для него использовались с сечением 40х20 мм. Рейки я прибил к стойкам каркаса, поверх них – доски. Все крепления выполнялись на гвоздях.
Деревянный дом выполненный на основе стандартного сруба имеет внешние деревянные несущие стены и чаще всего одну, максимум две внутренние несущие стены, выполненные из того же материала (брус, бревно), что и внешние стены. После усадки сруба в доме приступают к установке дополнительных внутренних перегородок. В отличие от капитальных несущих стен перегородки — это самонесущие перегородки. Т.е. перегородки предназначены для зонального деления помещения и одновременно для тепло и звукоизоляции разделяемых зон, но не для дополнительной устойчивости внешних стен дома и несения нагрузки верхних этажей и крыши. Количество этих перегородок может быть различным. Это зависит от проекта. Вы можете посмотреть проекты деревяннх домов на нашем сайте.
Перегородки в деревянном доме должны быть прочными, по возможности легкими, иметь небольшую толщину, отвечать требованиям прочности, выдерживать определенные консольные нагрузки (то есть служить опорой для навешиваемых предметов: полок, шкафов, сантехнического оборудования и т.д.) и обеспечивать надёжную звукоизоляцию.
Помимо этого, они обязаны отвечать санитарно-гигиеническим и противопожарным требованиям. Например, возводиться из экологически чистых материалов (пригодных для применения в жилых помещениях), быть влагостойкими (если размещаются в мокрых помещениях), быть способными противостоять открытому огню.
Из достаточно легких перегородок в деревянном доме, которые устанавливают по балкам или лагам, без устройства фундамента, можно выделить сплошные деревянные и каркасно-щитовые.
Рис. Конструкции перегородок:
а) Сплошные: 1 — крепежные бруски; 2 — двп; 3 — брус; 4 — плинтус; 5 — чистовой пол; 6 — балки,
6) Каркасно-щитовые: 1 — обшивка; 2-верхняя обвязка; 3 — горизонтальная обвязка; 4-вертикальные стойки; 5 — нижняя обвязка,
Сплошные перегородки в деревянном доме (рис. а) изготавливают из бруса толщиной 50-100 мм, обшивают ДВП, фанерой или гипсокартоном. Для придания жёсткости конструкции брус собирают на шипы (диаметром около 1 см, длиной 10 см). К полу и потолку сплошную перегородку крепят треугольными брусками, к деревянной несущей стене прибивают гвоздями, либо выбирают в стене специальный деформационный паз и в него устанавливают перегородку. Крепление перегородки к несущей стене через деформационный паз рекомендуется применять, если стены дома ещё не дали свою полную усадку.
На сплошные перегородки в деревянном доме затрачивается довольно много материала, и они считаются более затратными в денежном эквиваленте, но по своим звукоизоляционным качествам превосходят более экономичные каркасно-щитовые.
Каркасно-щитовые перегородки в деревянном доме (рис. б) наиболее экономичны. Вертикальные стойки каркаса изготавливают из доски 50х100 мм с шагом 40-60 см, для дополнительной устойчивости вертикальные стойки соединяют горизонтальной обвязкой. Для звуко- и теплоизоляции в пространство между стойками укладывают утеплитель (мин вата или полистирол) толщиной 50-100 мм, с обеих сторон перегородку в деревянном доме закрывают пароизоляционной плёнкой, чтобы пар, образующийся в жилом помещении, не проникал в утеплитель и не вредил конструкции перегородки. Материалом для обшивки перегородки является фанера толщиной 8 -10 мм, листы сухой гипсовой или гипсоволокнистой штукатурки толщиной 10-14 мм.
Вы можете прямо сейчас заказать проект своего дома со всеми внутреними перегородками на нашем сайте.
Дом из массивной или клееной древесины неизбежно осаживается. Это результат усушки стенового материала (усадки), которая сильнее всего проявляется в первые несколько лет после возведения здания. Но и затем линейные размеры древесины будут колебаться, виной тому — сезонное изменение температурно-влажностного режима. Вот почему еще на стадии проектирования деревянного дома необходимо предусмотреть особые меры по компенсации усадки стен, особенно если речь идет о строительстве дома из бревна или бруса.
Виды деревянных перегородок
Перегородки из дерева для зонирования пространства подразделяются на две обширные группы:
Тип перегородочных элементов | Разновидности конструкций | Достоинства |
Стационарные | Монолитные фальш-стены с дверьми и арками, резные и плетеные экраны, полустены, встроенные стеллажи. | Устойчивость, в случае монолитных стен – неплохие шумоизолирующие и теплосберегающие качества. |
Трансформируемые | Раздвижные, складные, радиусные перегородки, мобильные стеллажи, ширмы, занавеси из деревянных элементов. | Быстрота создания уединенных зон и открытого пространства по желанию владельца. |
Все виды деревянных перегородочных элементов используются для отделения индивидуального пространства в жилой комнате либо офисе. Какой вариант выбрать, зависит от функциональной необходимости, особенностей планировки и интерьера.
