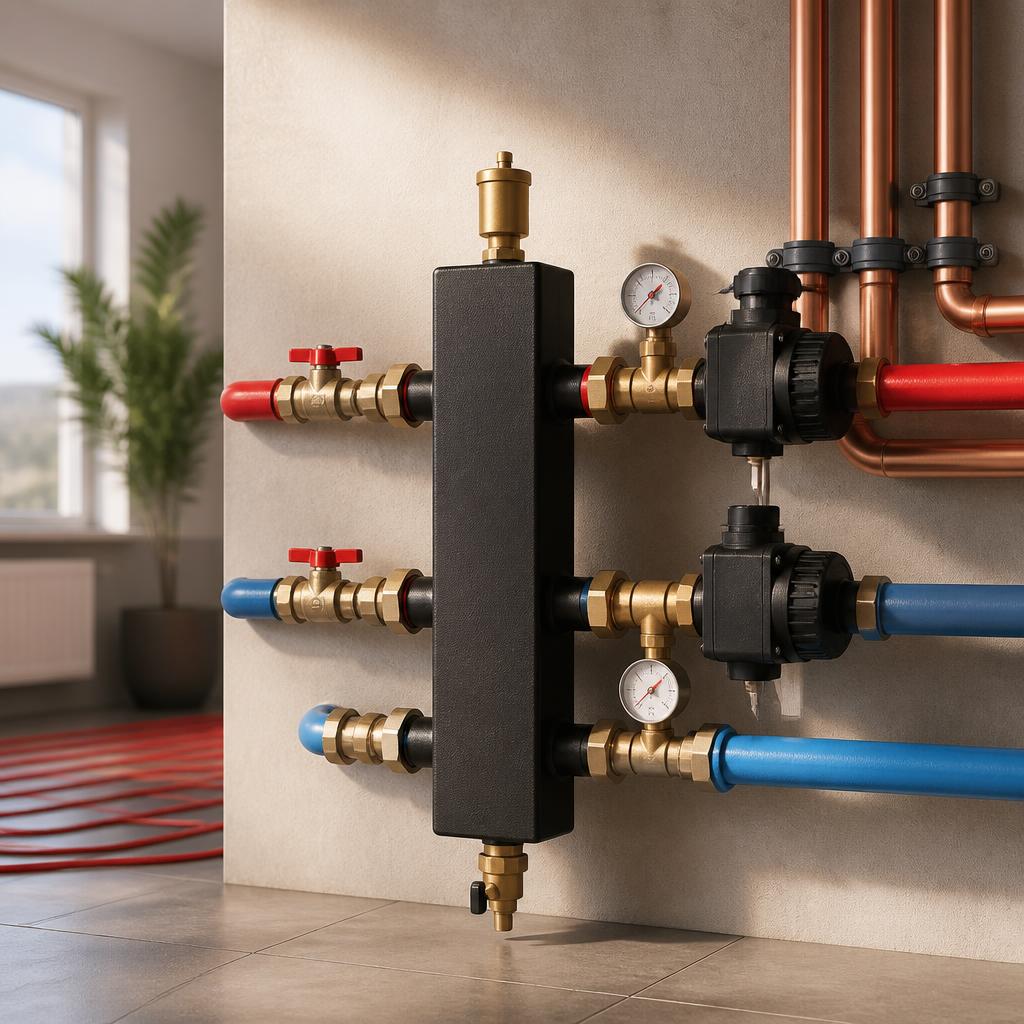

Схема печного отопления загородного частного дома

Печное отопление. Преимущества и недостатки

Обогрев дачного дома зимой при помощи печки относится к числу наиболее доступных, простых и экономически выгодных способов.

Печное отопление дачного либо загородного дома иногда может быть единственным способом обогрева (негазифицированные территории, редкое посещение дома и т.д.).

В данном случае вариант применения печного отопления дровами просто лежит на поверхности.

Однако перечень преимуществ обыкновенной русской печи позволяет ее успешно использовать в условиях жесткой конкурентной борьбы с системами газового и водяного отопления.

Преимущества печного отопления:

1. Простота и оперативность монтажа и эксплуатации.
2. Возможность совмещения печи с камином, а также создание уникального интерьера и атмосферы.
3. Доступность и дешевизна топлива (дрова).
4. Энергонезависимость.
5. Способность аккумулировать тепло и экономичность.

Недостатки печного отопления:

1. Большие габаритные размеры печи.
2. Длительность процесса разогрева печи.
3. Большие тепловые потери через дымоход.
4. Невысокий КПД (относительно прочих отопительных систем).

В условиях использования печи для обогрева дачного дома, не предназначенного для постоянно проживания, недостатки с лихвой компенсируются многочисленными проверенными временем достоинствами.

Как сделать печь с водяным контуром самостоятельно

Кирпичную печь с водяным контуром можно сложить своими руками. В качестве примера можно предложить конструкцию площадью 1×1,15 м, высотой 2,4 м. Такая печь может развить в номинальном режиме мощность до 5,7 кВт, а при усиленной топке — до 17 кВт. Она способна отопить дом площадью до 190 м².

Материалы и инструмент

Для самостоятельного изготовления надо заранее позаботиться о материале:

• красный кирпич — 720-730 шт;
• шамотный кирпич типа ША-8 — 70-75 шт;
• дверца для топки21×25 см;
• дверца поддува14×25 см;
• дверца для чистки14×14 см (7 штук);
• 2 колосниковые решетки25×30 см;
• чугунная плита71×41 см;
• листовая сталь для водного контура толщиной 4-5 мм;
• задвижки размерами 13×25 и 13×13 см;
• стальная полоса 50×5 мм длиной 0,4 м и две полосы длиной 1 м;
• стальной уголок 50×50 мм длиной 2 м (2 штуки);
• лист стальной для установки перед топкой размером 1×0,5 м.

Инструмент:

• болгарка;
• электродрель;
• мастерок;
• кельма;
• шпатель;
• терка;
• полутерок;
• правило;
• киянка;
• молоток;
• напильник;
• стамеска;
• ножовка по металлу;
• отвес;
• строительный уровень;
• металлическая линейка;
• рулетка.

Чертежи и схемы

Перед началом работ необходимо разработать проект печи, чертежи с деталировкой, схему послойной укладки кирпича. Отдельно составляется проект печного теплообменника, для рассматриваемого примера он показан на чертеже. Общий вид со всех сторон предлагаемой печи показан на фото.

Пошаговая инструкция

Возведение отопительной печи осуществляется в следующем порядке:

1. Заливка фундамента с армированием стальными стержнями, уложенными в виде решетки. Уровень фундамента опускается на 4-6 см ниже уровня напольного покрытия.
2. Укладывается 2 слоя красного кирпича на цементно-песчаный раствор. Основная задача — обеспечение идеальной горизонтальной поверхности.
3. Последующие ряды кирпича ложатся на глиняный раствор, в соответствии с послойной схеме укладки. Толщина шва составляет 3-4 мм.
4. Поверх 2-го ряда начинается формирование зольной камеры, а на лицевой стороне — проема для дверцы. Под этот элемент отводится 3 ряда кирпичей.
5. Начиная с 4 ряда, обустраивается топливная камера из шамотного кирпича. Для монтажа колесниковой решетки в кирпичах вытачиваются пазы. Внизу топливной камеры крепится основание теплообменника.
6. На 5-м ряду устанавливаются дверцы для чистки.
7. В 6-м ряду формируется горизонтальный канал для увеличения печной тяги. На этом же ряду закрепляется топочная дверца, которая перекрывается 8-ым рядом.
8. В 9-м ряду отводится труба от теплообменника.
9. Начиная с 10-го ряда, производится изменение пространства внутри печи за счет укладки кирпичей вдоль и поперек.
10. Чугунная плита монтируется поверх 11-го ряда кирпичей, а с 12-го по 17-ый ряд формируется варочная камера. Перекрытие ее осуществляется стальными полосами.
11. С 20-го по 30-ый ряд — формирование каналов дымохода. Для его чистки на 21-ом ряду устанавливаются специальные дверцы. На 23-ем ряду дымоход разделяется на 4 канала.
12. Перекрытие печи монтируется на 33-м, а завершается на следующем ряду кирпичей.
13. Кладка печи завершается на 35-ом ряду.

При установке печи следует учитывать некоторые особенности:

1. Под дверцу и сверху нее прокладывается полотно из асбеста. Сбоку закрепляются отрезки стальной проволоки длиной не менее 35 см, концы которой входят между кирпичами.
2. Топочная камера обязательно выкладывается шамотным, огнестойким кирпичом.
3. При формировании варочной камеры под плитой оставляются зазоры для компенсации теплового расширения металла.
4. При установке теплообменника, между ним и кирпичной кладкой должен оставаться зазор не менее 5 мм. Зазор 6-8 мм оставляется в отверстиях, где выводятся трубы.
5. Очистные дверцы дымохода устанавливаются так, чтобы была возможность доступа к любой его части.
6. Дымоход можно выложить из кирпича или установить готовую, покупную конструкцию (обычно в виде сэндвич-трубы).

Собственную отопительную систему в частном или загородном доме можно соорудить на базе печи с водяным контуром. Такую печь можно собрать своими руками при наличии навыков каменщика. Самый простой вариант — просто установить уже готовую металлическую печь. При соблюдении всех рекомендаций система позволит отопить дом даже площадью более 150 м².

Выбор года!

С выбором определились – твердотопливный лучший вариант. Его можно приобрести в специальных магазинах, выбор сейчас огромный, но для этого нужно вложить определенную сумму денег, причем не малую!

Как вариант можно и самому смастерить этот агрегат, и сохранить свои сбережения на что-то масштабное. Какой котел для отопления лучше сделать решать конечно же не мне, я просто могу дать некоторые рекомендации по плану работы.

Для полной функциональности вашего шедевра нужно знать несколько очень важных моментов. Теплообменник стоит конструировать с большой площадью полосок, так он быстрее нагревается.

Читайте здесь: Беседка своими руками — основные этапы и пошаговое описание строительства (80 фото)

Топливо должно полностью сгорать, таким образом выделяя газ, из-за недочетов в конструкции топливо полностью не сгорит, в итоге вода будит очень медленно греться, и температура не поднимется до нужной отметки.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Газовая печь с водяным контуром

Принцип работы газовой печи с водяным контуром основан на том, что газ сжигается в специальной камере, а полученное при этом тепло передается воде, циркулирующей по системе трубопроводов. Это обеспечивает равномерное и эффективное распределение тепла по всему дому.

Одним из основных преимуществ газовой печи с водяным контуром является ее экономичность. Газовая печь эффективно использует энергию горения газа, что позволяет снизить затраты на отопление и горячую воду. Кроме того, газовая печь с водяным контуром имеет высокий КПД, что также способствует экономии энергии и снижению затрат.

Газовая печь с водяным контуром имеет компактные размеры, что позволяет установить ее даже в небольшом помещении. Благодаря своей конструкции, она легко интегрируется в систему отопления дома. Кроме того, газовая печь с водяным контуром может быть использована как дополнительный источник тепла, работая параллельно с другой системой отопления.

Преимущества газовой печи с водяным контуром:

• Экономичность и высокий КПД;
• Компактные размеры и простота установки;
• Возможность использования как дополнительный источник тепла;
• Надежность и долговечность;
• Удобство в использовании и обслуживании.

Газовая печь с водяным контуром — это надежное и эффективное решение для отопления дома. Она обеспечивает комфортное тепло и экономит энергию, что делает ее популярным выбором среди многих владельцев жилых помещений.

С принудительной циркуляцией

Система печи с принудительной циркуляцией использует насос для перемещения горячей воды по отопительному контуру дома. Это позволяет более эффективно и равномерно распределить тепло по всему помещению.

Основные преимущества такой системы включают:

• Мгновенный старт и остановка отопления. Насос начинает работать сразу после включения системы, а также мгновенно перестает работать при необходимости.
• Равномерное распределение тепла. Принудительная циркуляция позволяет равномерно распределить горячую воду по всему помещению, предотвращая образование холодных зон.
• Повышенная эффективность. Благодаря принудительной циркуляции, система способна достигать более высокой теплоотдачи при меньших затратах энергии.
• Возможность подключения к центральной системе отопления. При использовании печи с водяным контуром с принудительной циркуляцией можно подключиться к центральной системе отопления, что обеспечит дополнительный источник тепла.

Однако, у системы с принудительной циркуляцией есть и некоторые недостатки:

• Более сложная установка и обслуживание. Потребуется профессиональная установка и периодическое обслуживание насоса для поддержания его работоспособности.
• Дополнительные затраты на энергию. Насос потребляет электроэнергию, что приводит к дополнительным затратам на ее оплату.
• Риск поломки насоса. Если насос выйдет из строя, система перестанет работать. Это может вызвать временное отсутствие отопления в доме.

Итак, система печи с водяным контуром и принудительной циркуляцией является эффективным и удобным вариантом отопления дома. Однако, перед выбором такой системы необходимо учитывать все ее преимущества и недостатки, а также осознавать необходимость дополнительного обслуживания и возможные затраты на электричество.

С естественной циркуляцией

Основные элементы системы с естественной циркуляцией включают:

• Печь с водяным контуром. Данная печь, помимо обычных функций обогрева помещения и приготовления пищи, также оснащена водяным теплообменником, через который проходит горячая вода.
• Водяной контур. Горячая вода из печи передается через трубы по всему дому, обеспечивая равномерное отопление.
• Радиаторы или каналы для теплопередачи. Горячая вода передается из водяного контура в радиаторы или специальные каналы, которые отдают тепло окружающему воздуху.
• Мембранный расширительный бак. Для компенсации изменения объема воды при нагреве и охлаждении используется расширительный бак.

Основное преимущество системы с естественной циркуляцией состоит в ее простоте и низких затратах на установку и эксплуатацию. Однако, данная система имеет некоторые ограничения. Ее эффективность сильно зависит от расположения печи, диаметра труб и качества утепления дома.

В целом, система отопления с печью с водяным контуром и естественной циркуляцией является простым и надежным способом обеспечить тепло в доме. Однако, перед установкой данной системы необходимо тщательно продумать все технические и конструктивные детали, чтобы обеспечить максимальную эффективность работы.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Достоинства печного отопления

Печь – элемент дизайна дома. Внешний вид конструкции зависит только от фантазии и возможностей хозяев дома. Конечно, есть ряд требований безопасности, но они не мешают разместить печку в любой комнате, придать конструкции желаемую форму, цвет, стиль. Например, сделайте похожей на камин и наблюдайте за уютным потрескиванием огня зимними вечерами.

Печь не требует ежегодного сервисного обслуживания, влетающего в копеечку. Конструкцию чистят, проверяют тягу, но гораздо реже, причем сделать это легко самостоятельно. Единственное, на что иногда приходится тратиться – косметический ремонт, поддерживающий привлекательный внешний вид.

Водяной контур обходится дешево, нет необходимости приобретать дорогое дополнительное оборудование, искать комплектующие.

Примечательно, что водяной контур не обязательно проектировать заранее. Его легко встроить в уже готовую печь, например, если вы занимаетесь реставрацией старого дома.

Плюс печки по сравнению с твердотопливными котлами – нагрев дымоотводов. Даже после окончания топки тепло продолжает передаваться по дому, пока она не остынет, а этот процесс занимает до нескольких часов.
