О температуре в гараже
В подобном помещении нелегко оборудовать традиционную отопительную систему, да и обойдется все это достаточно дорого. С другой стороны, в гараже должна поддерживаться оптимальная температура воздуха, ведь машину не рекомендуется хранить при показателях меньше +5 градусов, в то время как для проведения каких-либо работ требуется минимум +18 градусов.
Обычно для обогрева гаражей используются компактные экономные печи с достаточно высокой эффективностью и хорошим прогревом помещения
Еще важно, чтобы печь быстро прогревала гараж и была при этом безопасной. Большой плюс, если в качестве топлива могут выступать разного рода отходы – древесные, например, или переработанное машинное масло. Благодаря этому отопление гаража еще больше удешевится
Благодаря этому отопление гаража еще больше удешевится.
Буржуйка округлаяПринцип работы электрического конвектора
Гаражи редко хорошо утепляются с применением качественных теплоизоляционных материалов, а потому теплопотери в подобных помещениях обычно высоки. Кроме того, чтобы отопить небольшую площадь, энергии порой необходимо куда больше, чем для обогрева дома. В среднем, для обогрева гаража со стандартной площадью хватает отопительного прибора мощностью 2,5 кВт. Для поддержки постоянной температуры порядка +16 градусов потребуется печь на 2 кВт. Довольно часто владельцы, стремясь сэкономить, отапливают не весь гараж, а только ту его зону, где они работают.
Печь позволяет создать в гараже оптимальные температурные условия
Кирпичные печи и пиролиз
Кирпичные печи до сих пор пользуются спросом, хотя их пик популярности давно канул в лету.
Специалисты утверждают, что для полноценного обогрева частного дома отлично подойдет кирпичная печь длительного горения. Чертеж конструкции простой, а потому ее можно организовать своими руками. Мощность нагревательного оборудования достигает 50 кВт и выше. Существуют схемы печи с водяным контуром. Также читают: «Какую печь выбрать для обогрева дома: кирпичную или ракетную?«.

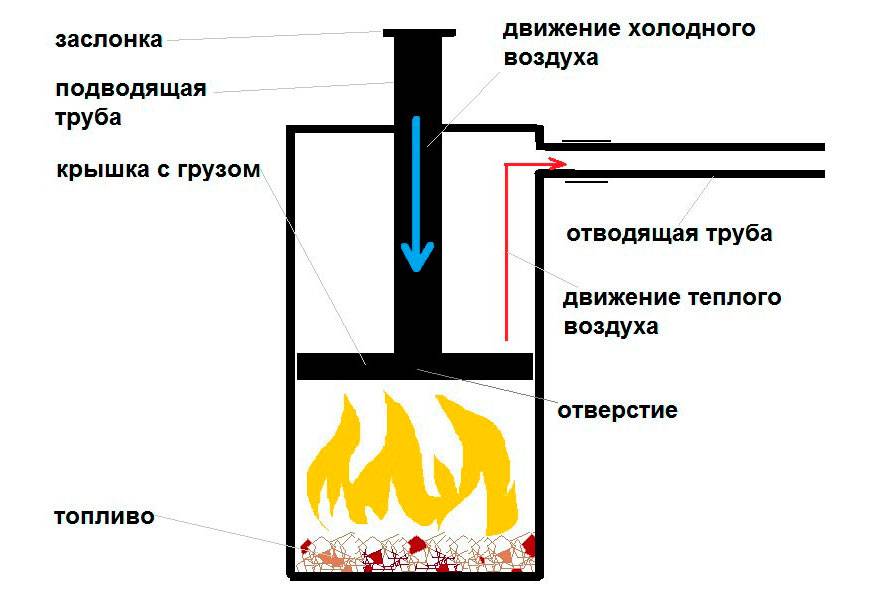

Принцип работы кирпичной печи основывается на противодействии горящего топлива и футеровки. В самом начале реакции пиролиза горят легкие летучие газы. Их тепло поглощается футеровкой через дымоход. Таким образом, в топке и печке температура поднимается до достаточно высокого уровня. Это обеспечивает крекинг более тяжелых, летучих компонентов и карбонизацию древесины. Разогретая футеровка выступает своеобразным, тепловым буфером. При недостатке тепла она его выделяет, при избытке – забирает.

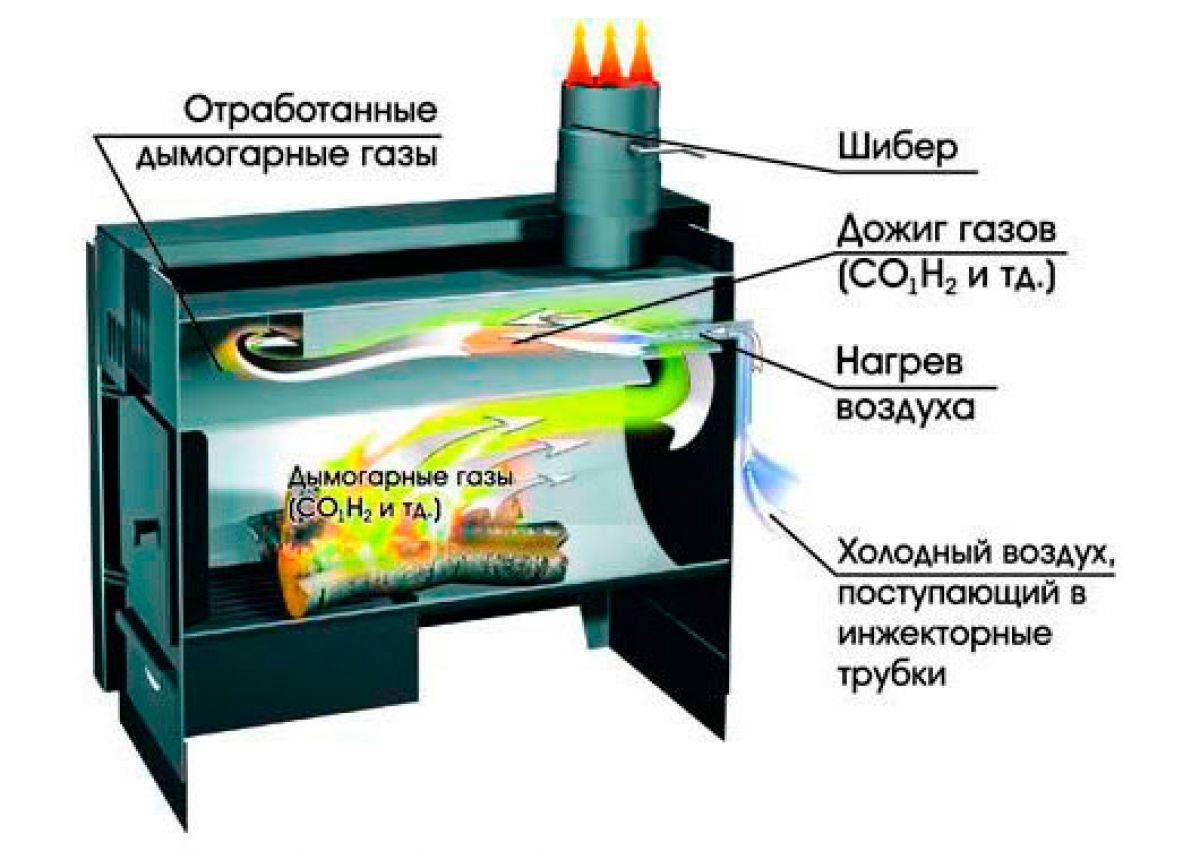

В кирпичную печь пиролизного типа новое топливо закладывается постепенно. Нельзя использовать энергоноситель с высокой теплоемкостью. В противном случае топка «задохнется», что отрицательно скажется на КПД оборудования. Он упадет до 70%. Возможны также варианты с аварией, если футеровка не справится с сильными скачками температуры.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

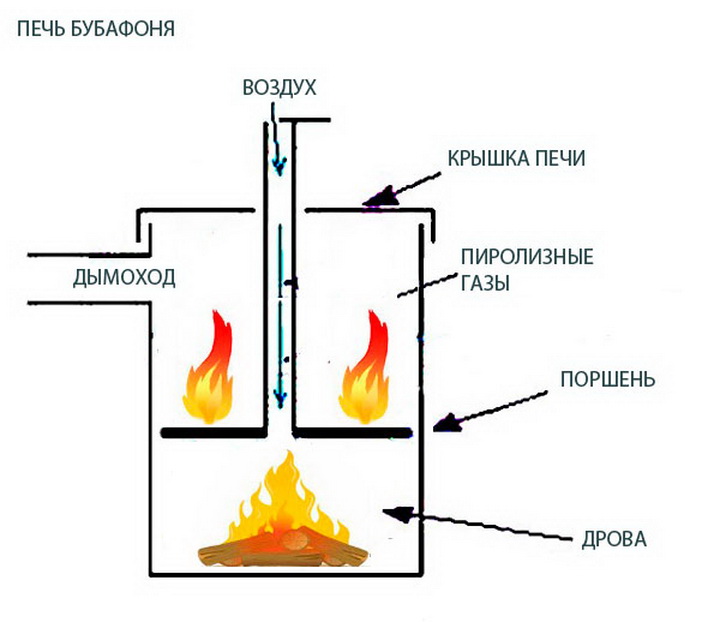

Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Собираем сами – последовательность действий
Наиболее удобно применить бочку или газовый баллон. В них аккуратно отрезаем верх – материал еще пригодится. В баллоне предварительно откручиваем вентиль, сливаем остатки газа и на несколько дней оставляем, пока не перестанет чувствоваться запах газа. В корпусе вырезаем место для крепления герметичной дверки, через которую удаляется зола. Из 5-миллиметрового металла вырезаем круг, по диаметру несколько меньший внутренней части.
Посредине привариваем трубу для подвода кислорода. Она в нижнем положении должна выступать над поверхностью отопительного устройства на 15 см. Снизу привариваем 6 лопастей высотой 5 см под некоторым углом. Для модели, в основе которой газовый баллон, применяем верхнюю часть корпуса, где вырезаем место под трубу, в бочке для этих целей используем крышку. Воздухоподводная труба должна свободно передвигаться вверх-вниз. Снизу корпуса привариваем ножки для устойчивости. Сбоку верхней части вырезаем круглую дырку и крепим трубу 150 мм для отвода дыма.

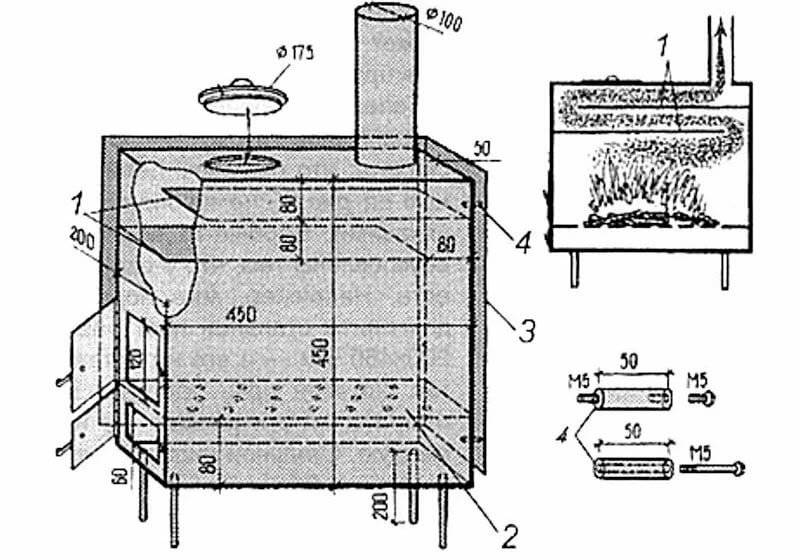

Из листового железа изготовить агрегат сложнее. Требуется точность расчетов и разметки всех деталей, разрезать и приварить. Устройство круглой формы сделать в домашних условиях без специальных валков для выгибания металла практически невозможно, конечно, если не применяется тонколистовая жесть, что нерационально. Если нет возможности для скручивания листов, выходом станет изготовление прямоугольной печи. Возможный вариант представлен на чертеже.

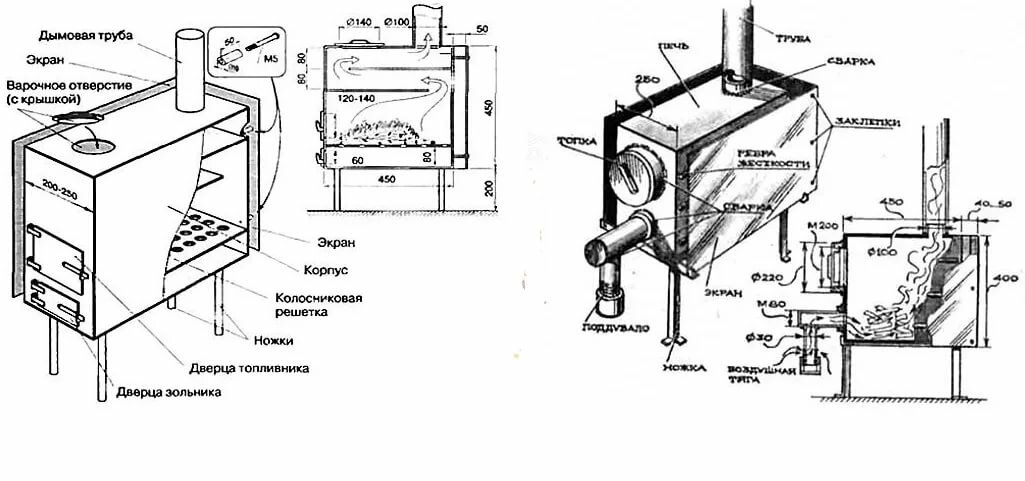

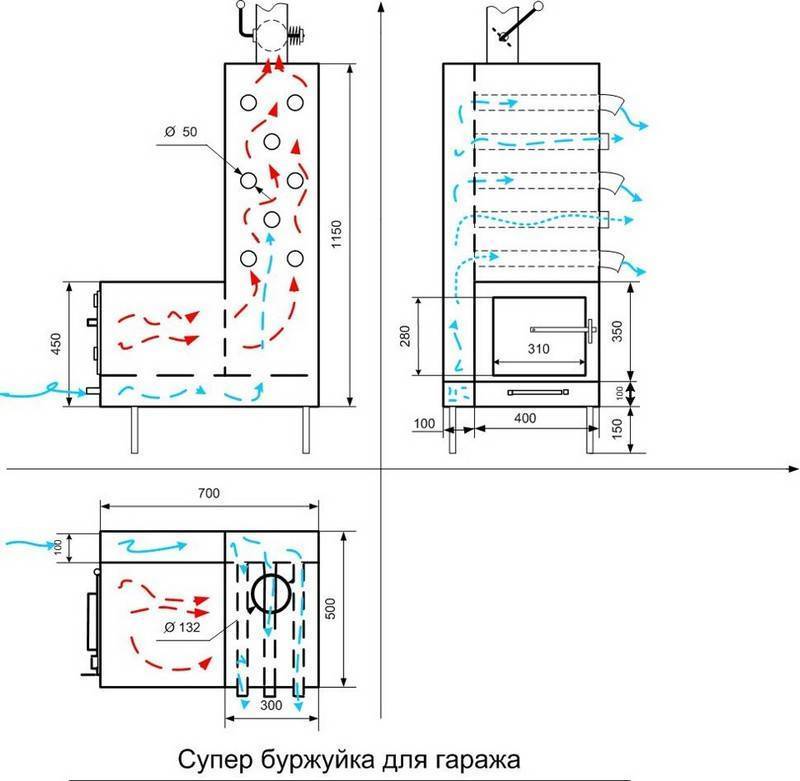

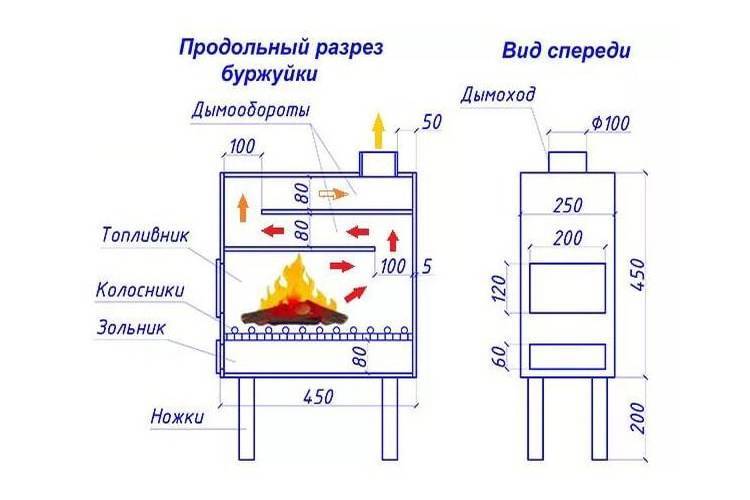

По внешнему виду она напоминает известную всем печь-буржуйку, но в конструкцию внесены изменения, повышающие эффективность. Основные изменения касаются поддувала. Оно выполнено из 80-миллиметровой трубы наподобие буквы Г, но для простоты можно выполнить прямым. На патрубке с резьбой сверлим отверстия диаметром 6–8 мм. На резьбу устанавливаем глухую пробку, поворачивая которую по резьбе регулируем горение с большой точностью.
Буржуйка в процессе работы раскаляется, поэтому ее используют не только как отопительную, но и в качестве варочной. По сторонам снаружи устанавливаем экран на расстоянии от стенок 50 мм. Ребра наваривать не стоит – агрегат эффективно работает при раскаленном нутре. Экран служит защитой помещения от инфракрасных лучей, предотвращает перегрев помещения. Их он отражает не менее половины, поддерживая оптимальную температуру в отопительном устройстве.

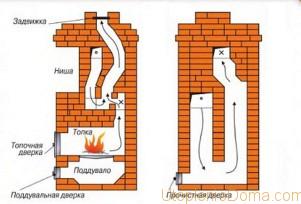

Как работает и из чего состоит русская печь
В нормальной русской печи существует 2 типа прогрева: 1- это прямоток для приготовления пищи летом и 2- через полноценный дымоход, когда дымовые газы проходят по каналам внутри печи, тем самым ее нагревая, режимы регулируются заслонкой. Количество и типы каналов зависят от мастерства печника, и их расположение напрямую влияет на эксплуатационные характеристики печи и ее КПД. Размеры русской печи составляют минимум 1.5х2 м. Кроме того, в старину практически всегда к печи пристраивали дополнительную печь — подтопок (русская печь духовка, куда чугунки обычно ставят), как раз таки для быстрого обогрева помещения, или для готовки и обогрева в осенне-весенний период, когда не требуется много тепла.
Из чего изготавливают печь
У многих частных домовладельцев возникает вопрос: а можно ли самому изготовить печку долгого горения? Ответ очевиден: конечно же, да! Главное – подходящий материал и определенные навыки. Если соблюдены эти условия, то никаких проблем быть не должно.
- Тогда возникает вопрос: а из чего можно изготовить печку?
- Ответ такой: ее можно изготовить из чугуна, кирпича и стали.
- Тогда возникает следующий вопрос: а из какого материала ее можно сделать?
С чугуном лучше точно не связываться по причине того, что технология отливки всех необходимых деталей довольно-таки сложна и энергозатратна. Остается только кирпич и сталь.
Несколько технических особенностей
Печка не должна располагаться недалеко от стен и горючих предметов интерьера – кресел, диванов, кроватей, линолеума и т. д. Проследите за тем, чтобы вокруг печи длительного горения всегда оставалось свободное пространство, окруженное огнестойкими материалами.
Печь длительного горения расположение
Помните, конструкция, работающая на дровах, склонна к сильному перегреву, поэтому еще раз проследите за тем, чтобы в процессе ее эксплуатации возле оборудования не находились хорошо горючие предметы.
Практика показала, что дымоходы лучше делать разборными, поскольку рано или поздно приходит время чистки конструкции. Чистить печь длительного горения легче со съемным дымоходом. Самодельный дымоотвод лучше конструировать следующим образом: стыки должны располагаться в обратном направлении к движущимся газам.
Экономичные и энергоэффективные печи для гаража на отработке
Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.
В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:
- предельная масса – 30 кг;
- вместительность – до 12 л;
- стандартный размер – 70x50x30 см;
- средний расход топлива – 1 л/час;
- диаметр трубы вытяжки – 100 мм.
Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании
Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.
Непосредственно для изготовления печи потребуются такие материалы:
- труба из стали;
- две металлические емкости;
- стальной уголок.
Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.
Последовательность изготовления печки в гараж, функционирующей на отработке
Печь для гаража на отработке выгодна при наличии больших его запасов
Процесс создания данного вида печки в гараж своими руками включает такие этапы:
- Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
- Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
- Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
- Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
- Приваривание патрубка на верхней емкости.
- Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.
Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.
Недостатки печи для гаража на отработке, особенности эксплуатации
Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.
Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:
- очень длинный дымоход, который должен быть не менее 4 метров в высоту;
- требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
- емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.
Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час
К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.
Дровяные печи длительного горения: цены, где купить недорого
Ценовой диапазон такого отопительного оборудования имеет большой разброс. Выбрать и заказать через поставщиков в интернете будет самым простым решением. Для этого создано множество удобных каталогов, где указаны все технические характеристики агрегата, на фото можно рассмотреть нюансы внешнего вида и узнать о наличии печки в магазине и способах доставки. Если в вашем городе есть представители интересующих вас марок, то покупка обойдётся дешевле.
Цены печей для дома с водяным отоплением зависят не только от производителя, но и от поставщика. Печи «Бренеран» модели АОТ-14 можно приобрести за 28 000 рублей. В отдалённые населённые пункты стоимость доставки будет дороже.
Выбор места для установки
Основная задача печи заключается в равномерном прогреве почвы. Опытные огородники рекомендуют располагать установку в центре теплицы, чтобы тепло от него распространялось во все стороны одинаково.
Установку необходимо углубить примерно на половину высоты, оставив доступ для закладки дров в нижний отсек конструкции. Такое расположение системы позволит равномерно отапливать грунт и воздух, и является наиболее приемлемым с точки зрения пожарной безопасности.
Если в теплице пол и нижняя часть стен выложены кирпичом или кафелем, установить печку можно в углу
Но в любом случае следует соблюдать меры предосторожности и пожарной безопасности, чтобы сохранить помещение и будущий урожай от нечаянного возгорания
Важно протянуть трубу для вывода дыма в горизонтальном положении подальше от печи, а затем через переходник прикрепить вертикальную трубу. Это предотвратит попадание угарного газа в теплицу. Хотя небольшое количество дыма внутри строения растениям не помешает
Если длина дымохода составит более 6 м, тяга в трубе станет значительно хуже
Хотя небольшое количество дыма внутри строения растениям не помешает. Если длина дымохода составит более 6 м, тяга в трубе станет значительно хуже.
Порядовка кладки печи-камина
Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.
Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.
Вторым рядом уже выкладываем чистовой периметр печи:
Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:
Четвертым рядом добираем высоту дверец:
Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:
6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.
7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.
8-13 ряды. Поднимаем топку до высоты каминной дверцы:
14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.
Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:
16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:
17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:
18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:
19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:
20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.
21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.
23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.
Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!
Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.
24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:
25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:
28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:
Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.
Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:
Все будет выглядеть примерно так:
При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.
Доброго и уютного вам тепла в любое время года!
Определение с параметрами проекта
Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.
Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:
- высокая интенсивность горения;
- сложность оперативной регулировки и контроля этого процесса;
- неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.
Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров
Разные конструкции
Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.
Схема типичного котла этого класса
Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:
- В начальном положении прижимное устройство (10) находится в верхнем положении.
- Через дверцу (6) в топку загружают крупную партию дров.
- После поджигания происходит регулируемый механическим приводом (16) процесс горения.
- Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
- Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
- Золу после завершения цикла удаляют через нижнюю дверцу (13).
- Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.
Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.
В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.
Пиролизный котел
Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.
Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.
Пеллетный котел
В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.
Теплообменник для подогрева воды
Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.
Чертежи твердотопливных котлов длительного горения своими руками
Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.
Принципиальная схема котла
Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:
Чертежи твердотопливных котлов длительного горения своими руками
При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.
Конструкторскую документацию можно создать без соблюдения стандартов
Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.
При удалении большого количества ржавчины перед окраской может понадобиться респиратор
Типы печей
Учитывая специфичность отопительной гаражной системы, к ней имеется ряд характеристик, которым она должна соответствовать :
- быть маленького размера;
- позволять использование твёрдых и жидких фракций топлива;
- высокая скорость разогрева;
- способность поддержки температуры высокого уровня длительное время;
- простота конструкции;
- бюджетная стоимость;
- быть удобной для эксплуатации;
- легкость в обслуживании.
Исходя из таких критериев соответствия печи для гаража, разделяют их на несколько видов. В основе классификации лежит тип топлива :
- Газовое отопление. Удобно в тех случаях, где в близлежащем нахождении имеется центральное газовое отопление. Цена у такой системы приемлема, однако есть опасность взрыва.
- Печь, отапливаемая твёрдым топливом. Затратам на устройство и отопление невысоки, тепловой эффект дает хороший. Удобна и проста в использовании.
- Электрическая печь. По качеству обогрева к такой печи вопросов не возникнет, однако стоимость тепла в гараже обойдётся не дёшево.
Самым оптимальным вариантом, пользующимся популярностью является печь, отапливаемая дровами. Такую печь можно приобрести в магазине, а можно сконструировать самостоятельно.
