Преимущества кирпичной печи для отопления дома

Как подобрать, подходящую печь?

Раньше ее конструкция была незамысловатой, создавалась основа из кирпича, глины, металлических уголков и верхней части для варки различной еды. Другими словами она формировалась из того, что было под рукой. Хотя сейчас такой подход еще практикуется в силу того, что не у всех есть возможность приобретать новые версии.

Но все же появились продвинутые печные системы отопления, которые заслуживают внимания. И их можно использовать с большей отдачей, чем самодельные версии. А самое, главное, их стоимость находится в разумных пределах.

И россияне вполне могут обеспечить свое жилье одной из усовершенствованных версий. Рассмотрим нюансы установки современной печки:

Она должна обеспечивать тепло для всей площади дома за счет правильного размещения на основе первичного проекта жилья.

Она должна остывать длительное время, что поможет уменьшить потребление твердого топлива.

Если печь обладает упрошенной эксплуатацией и обслуживанием, тогда ее можно считать, подходящим вариантом для любого дома.

Место и способ ее установки должны быть оптимальными для обеспечения эффективности отопления и соответствовать всем правилам безопасности.

Печь должна обладать конструкцией, рассчитанной на длительный срок эксплуатации.

Стоит уделить внимание ее внешнему виду, чтобы она гармонично слилась с другими элементами интерьера

Печи заводского производства

Используют данные виды печей в основном для обогрева дачных домиков, бань. Для производства печей используют высокопрочный металл. Такие печи легко транспортируются и устанавливаются. Заводские печи имеют небольшие размеры что дает возможность устанавливать их в небольших помещениях. Конструкции быстро нагреваются и отдают тепло.

Для обогрева помещений заводы производят отопительные печи из чугуна или металла разных размеров и форм, с глухой или стеклянной дверцей.

Для использования печи одновременно как отопительный прибор и варочную поверхность, можно приобрести модель отопительно-варочной печи. Источник тепла при этом используется один.

Создать особый интерьер в загородном доме или на кухне поможет печь-камин из чугуна. В зимний вечер, когда за окном разыгралась метель, приятно посидеть у полыхающего живым огнем камина с чашечкой ароматного кофе и интересной книгой.

Хотите попробовать блюда, домашний хлеб, удивительного вкуса сдобные изделия, приготовленные в настоящей русской печи, отдайте предпочтение устройству традиционного вида печи, а для более комфортного обогрева дома, дополните устройство водяным контуром.

Два типа печного отопления с водяным контуром

Существует два основных варианта создания водяного печного отопления:

• с водонагревательным баком;
• с котлом отопления.

Первый вариант не предусматривает создания отдельной печи. Изготовление водонагревательного бака должно осуществляться из качественной листовой стали. Этот материал должен обладать:

• великолепной устойчивостью к воздействию высоких температур и агрессивной среде теплоносителя;
• максимальной проводимостью тепловой энергии (эффективно передавая ее от печки к теплоносителю).

Для максимально быстрого нагревания, стенки бака должны иметь толщину в пределах 3-4 мм. Размеры водонагревательного бака могут быть совершенно разными. Обычно ориентиром служит ширина плиты. Ширина бака может колебаться в пределах от 20 до 30 см, а высота должна превышать 40 см.

Для обеспечения эффективной циркуляции в верхнем и нижнем углах бака, производится приваривание двух патрубков с резьбой. Установка водонагревательного бака может осуществляться в одном из двух мест:

• в месте перемещения продуктов горения в дымоход из печи;
• в крайней части плиты, расположенной ближе к дымоходу.

После окончательного монтажа отопительной системы происходит обвязка теплообменника.

Печные котлы отопления используются в отопительно-варочных конструкциях. Обогрев производится в нижней части печи, хотя котел устанавливается в верхней части. Несомненным преимуществом данной отопительной системы является высокий КПД. Он составляет на уровне 80-85 %. Даже при сильных морозах вполне достаточно будет протопить печь два раза.

Принцип теплоотдачи котла заключается в следующем. Дымовые газы, которые проходят через него, отличаются большой температурой. Они усиленно нагревают всю поверхность, включая стенки нижней части отопительной камеры. В стенках происходит накопление тепловой энергии, благодаря чему происходит поддержка оптимальной температуры водяного котла на протяжении суток.

Схемы движения газов

По характеру движения газов по внутренним каналам печи подразделяют на:

1. Схемы с последовательным соединением каналов:

1-оборотные с 1 подъемным каналом

2-оборотные с 2 подъемными каналами

2. Схемы с параллельным соединением каналов:

однооборотные с 3 параллельными каналами

3. Схемы с комбинированным или сложным соединением каналов:

с подтопочным дымооборотом и нижним прогревом

совмещение горизонтальных и вертикальных каналов

с рассечкой

4. Схемы со свободным движением дымовых газов. Применяемые в настоящее время схемы называются колпаковыми (бесканальными). Это альтернатива конструкции с вертикальными и горизонтальными дымооборотами. Вместо каналов здесь имеется просторная полость, в которой дым аккумулируется, а после остывания перемещается вниз и уходит через дымоход. Даже после полного сгорания топлива газы в колпаке продолжают отдавать тепло. P.S. Также к этому типу можно отнести русские печи.

1-колпаковая

2-колпаковая

русская

прямоточные

противоточные

Отличие противоточных — большая широта опускного канала, меньшая скорость, с которой двигаются газы, что делает прогрев равномерным.

По выводу отработанных газов наружу печи подразделяют на следующие виды:

• с выводом через коренные и насадные дымовые трубы (на фото кирпичная печь с насадной металлической дымовой трубой);
• с выводом через внутренние каналы и трубу (самый обычный вариант).

Для соединения печи с дымоходом внутри кирпичной стены прокладывают дымовые каналы.

Печь соединяют с ними размещаемыми горизонтально металлическими патрубками длиной не более 40 см.

Насадные трубы располагают над печами.

Иногда коренные трубы выкладывают на самостоятельных фундаментах, но этот вид дымоходов применяется достаточно редко.

Материалы и инструменты для работы

Определившись с расположением печки и подготовив подходящий чертеж конструкции, можно приступать к приобретению материалов и инструментов. При расчете количества кирпича ориентируются на выбранную схему кладки и габариты.

Обязательные инструменты

Прежде всего, мастеру потребуется подготовить кувалды, чтобы проделывать отверстия и раскалывать кирпичные бруски. Также для дробления и тесания кусков материала пригодятся кирочные молотки.

Помимо этого, необходим следующий инструментарий:

• кельма для промазывания поверхностей глинистым или бетонным раствором и удаления лишней смеси;
• расшивки для оформления швов и уплотнения смазки;
• лопата для приготовления раствора;
• устройства для трамбования грунта.

Расшивками работают, пока раствор еще не застыл; в процессе инструмент постоянно промывают. Для проверки пространственных параметров понадобится приобрести угольник, строительный уровень, сантиметр, правила из металла и дерева.

Необходимые материалы

Основным используемым материалом является красный кирпич с высокой огнеупорностью. Поскольку он отличается колкостью, доставка не должна сопровождаться тряской и иными механическими воздействиями, способными привести его в непригодную кондицию. Для выкладки топки необходим шамотный кирпич. Требуемое число элементов подсчитывают исходя из строения выбранной модели. Раствор замешивают из глины – обыкновенной или с добавками, обеспечивающими большую огнеупорность.

Выгода отопления с водяным теплоносителем

Дополнение печи конвекционными воздушными каналами – явный плюс. Такая система позволяет транспортировать теплый воздух в другие помещения, которые не соединяются с конструкцией стеной.

Воздух выступает теплоносителем, но требует сооружения воздуховодов, и тут можно найти несколько минусов:

1. Воздуховоды отличаются большими габаритами, что не всегда удобно для помещений небольшой площади.
2. Трубопровод может оказывать большое сопротивление движению потоков. Это встречается при наличии поворотных элементов в воздуховодах.
3. Воздух имеет низкую теплоемкость, чтобы нагреть комнату, расположенную от печки довольно далеко, нужно затратить значительное количество топлива.
4. В процессе протапливания выделяются сажа, пыль, которые будут оседать на внутренних стенках воздуховодов и рано или поздно приведут к их засорению.

Лучший вариант для отопления частного дома – печь с котлом водяного отопления. Вода является оптимальной альтернативой прочим теплоносителям. Жидкость имеет высокую удельную теплоемкость, потому может принимать и отдавать намного больше тепловой энергии. К тому же транспортировать воду можно посредством труб малого диаметра; вода не горит, не выделяет токсичных веществ, доступна и стоимость ее невысока.

Недостаток один – вода быстро замерзает. При -0 С вода превращается в лед, может разрушить все системы отопления. В сочетании с кислородом вода приобретает коррозийную активность, негативно влияя на металлические элементы. Дополнительный недостаток применения жесткой воды – образование накипи, которая будет оседать на внутренних стенках трубопроводов.

Придется принимать меры, чтобы снизить риск порчи элементов:

• Если печь используется круглогодично (в домах постоянного проживания), то отопительный контур не пострадает. Современные котлы срабатывают при +5 С, подавая сигнал, что пора повышать температуру.
• В домах сезонного проживания из системы лучше спустить воду, чтобы не разморозить все конструкционные элементы.
• Для обеспечения нерегулярных потребностей тепла можно поставить электрический котел. Таким образом, приезжая на дачу или возвращаясь с работы, хозяева сначала запускают электрокотел, который дает время для растопки печи, циркуляции водяного теплоносителя. Электрокотел потом выключается, а печка нагревает комнаты в обычном режиме.
• Для уменьшения коррозии в воду добавляют специальные присадки. Можно сделать закрытую систему водяного контура, в этом случае кислород в воду не попадает и риск порчи трубопровода снижается.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Как работает печь

Разновидностей печей, использующихся для отопления дома, много: русские, голландские, камины и др. Рассмотрим принцип работы на таком старинном сооружении, как русская печь. Из моды она не выходила никогда, оставаясь объектом внимания специалистов. Для ее постройки сложного оборудования и дорогих материалов не требуется. Она экономична, при небольшой затрате топливного материала помещение быстро прогревается, а остывает нескоро.

До начала кладки делают опечье кирпичный, деревянный, каменный или бетонный фундамент. Над ним располагается подпечек, где хранятся и сушатся дрова для растопки. Замыкается подпечек сводом в форме корыта, на который уложена подсыпка: кирпичная крошка, песок. Сверху подсыпки кладут под варочной камеры. Это составляющая часть топки.

Русская печь после кратковременной протопки остывает почти сутки, кроме того, в ней можно готовить. Это обеспечивается загнеткой с навершием-перетрубьем, которое заканчивается соплом. Сбоку в загнетке есть углубления для хранения тлеющих углей и сбора золы. Загнеток играет роль газовоздушного экономайзера, где происходит теплообмен.

https://youtube.com/watch?v=aB1duN9-N4c

Топка, являющаяся сердцем любой печи, делится на горнило и камеру-пекарню. Под горнила делают наклонным. Нагретый воздух принимает участие в приготовлении пищи, затем поднимается к своду горнила. В горниле сгорает практически любое топливо, при этом сажи оседает небольшое количество. Русская печь может не чиститься десятки лет. Главный секрет – сложный лабиринт дымового канала.

Советы по выбору печи

Рекомендация номер один: для нагрева теплоносителя в сети водяного отопления используйте твердотопливный котел. Если необходимо, купите модель длительного горения с объемом загрузочной камеры более 100 литров. Современные ТТ-котлы направляют 75—80% энергии сжигания на разогрев воды и почти не поднимают температуру окружающего воздуха.

Если в силу разных причин вы хотите ставить печь с теплообменником, прислушайтесь к следующим советам:

1. Чугунная или стальная буржуйка хорошо подойдет для небольшой дачи площадью 40—80 м². Отопителя хватит на конвекционный обогрев центральной комнаты, в соседних помещениях расположите батареи.
2. Каминная топка либо железная печка, оснащенная панорамным стеклом, станет удачным украшением гостиной. Одно условие: применяйте изделие в качестве дополнительного источника тепла, а основную нагрузку возложите на газовый либо дровяной теплогенератор. Тогда удастся сохранить чистоту и порядок возле буржуйки.
3. На этапе строительства дома однозначно закладывайте печь из кирпича. Это лучший вариант по сравнению с железными отопителями.
4. Теоретически мощности каминной топки хватит на отопление квадратуры 100—120 м². Практика показывает: без помощи второго теплогенератора ее придется загружать дровами с интервалом 3—4 часа. Поэтому рассчитывайте на меньшую площадь обогрева.

Как подобрать конструкцию и рассчитать площадь теплообменника в кирпичном варианте печи:

1. Если регистр находится внутри топливника, 1 м² его площади способен передать воде до 10 кВт теплоты. Пример: нужно обогреть помещения 80 квадратов – потребуется около 8 кВт энергии и поверхность теплообмена 0.8 м².
2. Змеевик в дымоходном канале не столь эффективен. Рассчитывайте на теплоотдачу 400—500 Вт с 1 м² регистра.
3. Для удобства чистки котел лучше сделать плоским – в виде бака с подводящими патрубками. Ребристые конструкции из круглых трубопроводов очищать тяжелее. Для монтажа внутри газохода сварите регистр из профильных труб.
4. Материал теплообменника – низкоуглеродистая сталь марки Ст10…Ст20 толщиной 4—5 мм. Допускается применять жаростойкую и нержавеющую сталь 2—4 мм, но ее нужно варить в среде инертного газа — аргона.
5. Использовать готовые чугунные батареи категорически не рекомендуется. Причины: металл дает трещины от температурного шока, а уплотнение между секциями со временем выгорит, появится течь.

Домашние умельцы постоянно выдвигают различные идеи по усовершенствованию отопителей. Заслуживает внимания вариант со стальными плоскими батареями, применяемыми в качестве печных водонагревателей. Обзор мастера смотрите на видео:

Watch this video on YouTube

Разновидности кирпичных печей на дровах

В голландской печи стены тоньше, поэтому прогреваются быстрее

Существует несколько наиболее распространенных видов печей. Они отличаются особенностями строения, габаритами и функционалом.

Новости СМИ2

Голландская печка

Конструкция голландки отличается вертикальным размещением каналов, стенки тоньше, чем у других разновидностей. Благодаря этому стены помещения быстро прогреваются горячим дымом. Топливо не сгорает, а медленно тлеет внутри. Благодаря длительному горению необходимость в загрузке новой порции дров возникает реже. Продолжительные перерывы между топками не приводят к уменьшению мощности. Для успешной работы печь нужно регулярно чистить от зольных скоплений и сажи. Тот, кто обслуживает голландку, должен уметь проводить растопку: вьюшку необходимо поддерживать закрытой, в противном случае стенки вскоре охладятся.

Агрегат имеет небольшие горизонтальные размеры (например, часто встречаются модели с метровой шириной и длиной), при этом может быть разной высоты. Малогабаритность делает эту кирпичную печь на дровах подходящей для дачи. Она сможет протопить помещение площадью до 70 м2. Высокая конструкция, проходящая через перекрытие потолка, может обслуживать двухэтажный дом.

Голландка может быть оборудована дополнительными устройствами – варочной поверхностью, духовкой или бачком для подогрева жидкости. Такая многофункциональная установка подойдет для дачного домика в местности, где отсутствует электричество, выполняя также роль плиты и позволяя готовить паровые и запеченные блюда, сушить овощи, грибы, ягоды. В бане при этом лучше установить маленькую каменную печь.

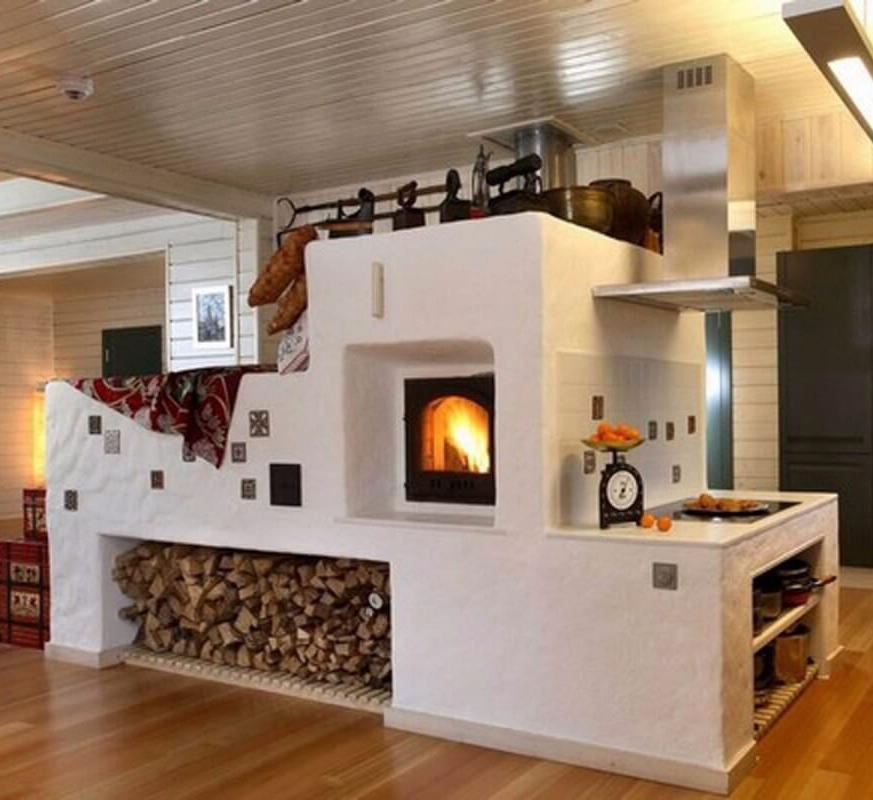

Русская печь

Русская печь – многофункциональное устройство, но имеет большие размеры, требует затрат на материалы

Наиболее крупногабаритный вариант. Конструкция имеет открытую топку, которую время от времени загораживают заслонкой. По многофункциональности такая печь не уступает голландке и может использоваться для приготовления горячих блюд, выпечки хлебобулочных изделий, сушки ягод, овощей, фруктов и грибов. Помимо этого, на печке можно просушить обувь, некоторые модели оборудованы и лежанкой. При использовании летом для приготовления пищи нужно открыть специальный канал, коммуницирующий с дымоходом. По нему дымовые массы направляются на улицу. Печь можно покрасить или оформить облицовочными плитками. Далеко не все материалы совместимы с агрегатом, в котором поддерживается высокая температура.

Основной минус этого варианта – громоздкая и массивная конструкция. При постройке требуется солидный фундамент и большие объемы материалов. Также печь нуждается в регулярной растопке и прочистке ходов. Если долго не топить агрегат в холодное время года, из-за температурного скачка на стенках начнет оседать конденсированная влага. Многократное впитывание кирпичом этой жидкости отнюдь не ведет к улучшению его эксплуатационных качеств. Такой материал склонен к крошению.

Печь-шведка

Особенность шведки – возможность отапливать две соседние комнаты

По сравнению с голландкой шведка обладает лучшим показателем КПД и эффективнее использует топливо, но полностью обогреть двухэтажный дом она не сможет. Ее конструкция рассчитана на обслуживание двух комнат, находящихся по соседству. Для обогрева остальных помещений потребуется устанавливать дополнительное оборудование. Подойдет эта печь и для дачи.

Внутреннее устройство имеет систему из нескольких ходов. Принцип действия имеет также сходство с колпаковыми моделями, когда дымовые газы прогорают под топочным сводом. Конструкция печного агрегата обеспечивает хорошее прогревание пола. Шведка может быть оборудована камином, духовым шкафом, варочной поверхностью, отсеком для сушки вещей. К минусам относятся потребность в материалах повышенной огнеупорности для изготовления некоторых деталей (из-за этого строительство обойдется дороже) и теплоизоляционном оснащении, препятствующем потерям тепла в нижней части.
