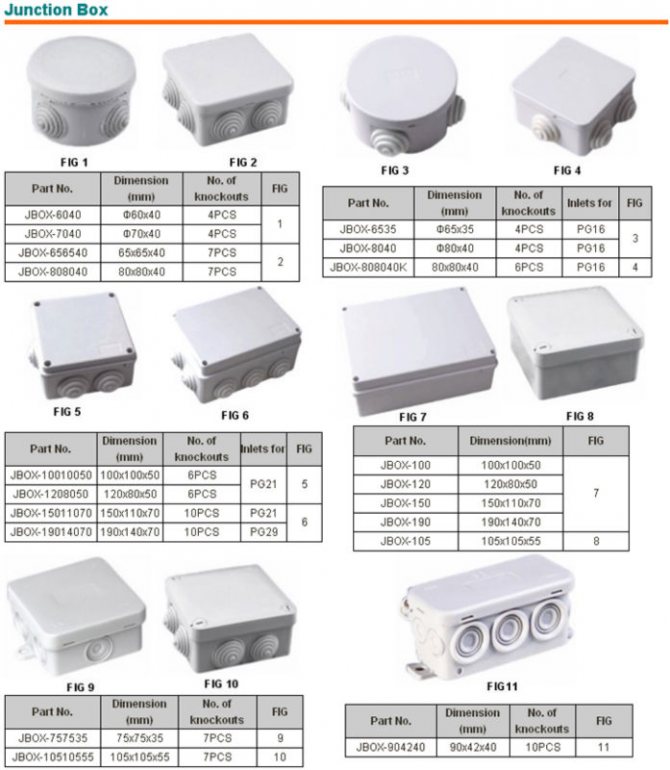

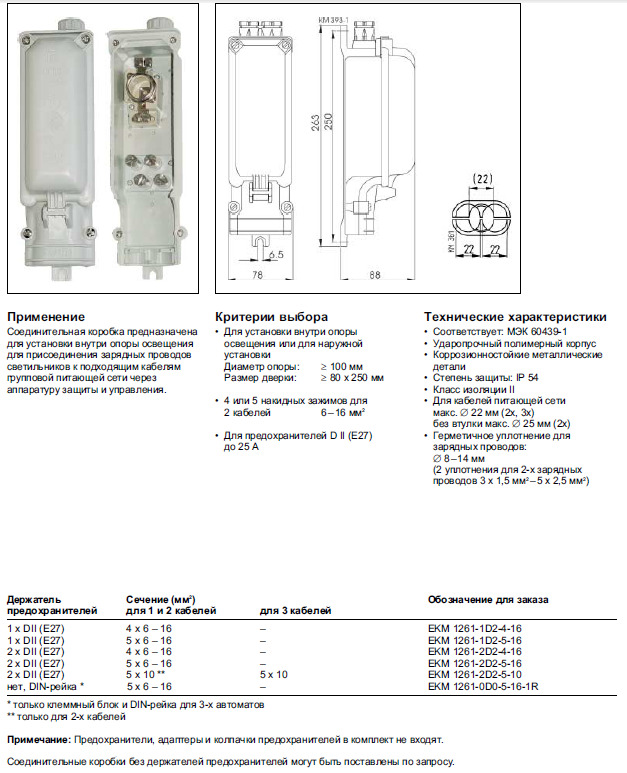

Размеры распределительных коробок
На данный вопрос в нескольких словах, с указанием точных линейных параметров, ответить сложновато по ряду причин:
- У разных производителей – свои ТУ на изделия. Особенно если речь идет о коробках распределительных импортных.
- Многое зависит и от вида образца – материал, способ установки и где именно (в строении или вне его).
- Количество вводов напрямую влияет на размер распределительной коробки, в том числе, на ее глубину.

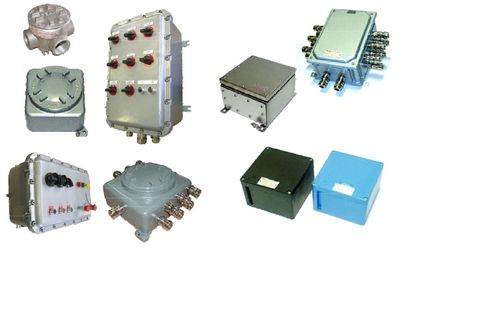

Приведенные фото дают лишь общее представление о сортаменте продукции.
Планируя работы с электропроводкой, стоит посетить местные точки продаж эл/товаров и выяснить, что там имеется в наличии. Из этого и исходить, составляя схему монтажа и выбирая места для установки распределительных коробок.
Установка
Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.
Пошаговая инструкция
Монтаж распредкоробки производится в четыре простых этапа:
- Крепление коробки к стене согласно схеме разводки.
- Завод внутрь проводов с последующим их соединением между собой.
- Проверка собранной электрической сети.
- Закрытие электромонтажного изделия крышкой.
Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).
Расположение вводных кабелей в коробке
Способы подключения проводов
По ПУЭ электропровода внутри могут соединяться:
- скруткой;
- пайкой;
- сваркой;
- клеммами;
- опрессовкой.
Как правильно соединять провода в распредкоробке
Скрутка
Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.
Способ соединения скруткой
Пайка
Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.
Сварка проводов
Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

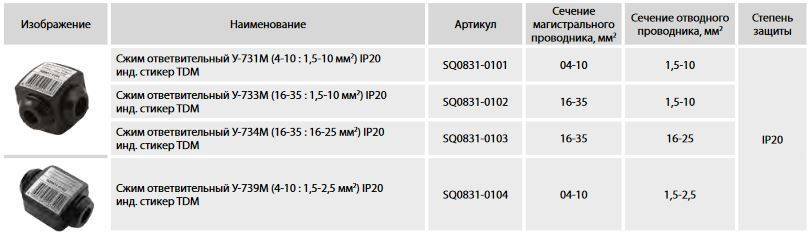

Клеммное соединение
Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка
Самое важное здесь – не перетянуть зажимные болты
Клеммное соединение проводов
Опрессовка
При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.
Способ соединения опрессовкой
Схемы расключения
Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.
Схема для расключения
Пример расшифровки
Распространенное обозначение IP54. Из таблицы следует, что корпус пылезащищен и полностью устойчив к брызгам под любым углом и не позволяет коснуться токоведущих частей руками, инструментом.
Наиболее распространенные уровни защиты
- IP20 — маркировка подразумевает защиту корпуса электрооборудования от инородных тел 12,5 мм и выше (смотрим таблицу). Защиты от влаги нет, щиток устанавливается в сухом помещении, а также нет механического воздействия. Вывод — щиток, устанавливается в прихожей или гостиной жилого дома (квартиры);
- IP30 — не защищен от влаги, но имеет более высокую защищенность от механических воздействий предметов от 2,5мм;
- IP44 — означает, что электрооборудование защищено от механических воздействий предметами от 1мм и от брызг под любым углом. Устанавливается в помещении с влажностью в близости с инструментом, станками.
- IP54 — маркировка означает отличие от 44 ой частичной пылезащищенностью и полной защитой от посторонних объектов. Устанавливается вне помещений и в помещениях без открытого попадания водяных струй и пылеобразованием.
- IP55 — корпус подобного оборудования защищен от механических вмешательств и частично от пыли. Выдерживает попадание струй воды. Рекомендуется к установке вне помещения без навеса. Устанавливается в любом месте приусадебного участка.
- IP65 — корпус пыленепроницаем и устанавливается как и на улице, так и в помещении.
IPX7 — степень защиты устройства от влаги
IPX7 — среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.
Как соединить провода в распределительной коробке?
Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:
- Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
- Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
- Сечения и количества жил.
- Нагрузки в электроцепи.
Скрутка проводов в распределительной коробке
Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:
- Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
- Все проводки выравниваются по срезанному краю изоляции.
- Соединяемые жилы загибаются на 1 см под углом в 90°.
- Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
- Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.
Пайка проводов в распределительной коробке
Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:
- Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
- Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
- Скрутка должна иметь не менее двух оборотов.
- Пайка проводится равномерно, без наплывов и пропусков.
- Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.
Сварка проводов в распределительной коробке
Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:
- Провода очистить от изоляционного слоя примерно на 10 см.
- Сформировать скрутку.
- Подсоединить электрод с помощью плоскогубцев.
- Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
- После остывания проводов проверить качество сварки.
- Изолировать скрутку и уложить ее в распределительную коробку.
Опрессовка проводов в распределительной коробке
Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:
- Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
- Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
- Выступающие из коробки концы проводов обрезаются по кромку гильзы.
- Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
- Провода укладываются в коробку.
Соединение проводов в распределительной коробке клеммами
При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:
- Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
- С проводов снимаем изоляционный слой и зачищаем места проведения тока.
- Вставляем жилы внутрь каждой ячейки.
- Зажимаем клеммы при помощи специальных винтов.
- Распределительная коробка с проводами готова.
Класс защиты
Основные характеристики ответвительных коробок также включают в себя класс защиты (ГОСТ 14254-96), который указывается в виде IPXX, где ХХ – цифровое обозначение. Причем, первая цифра указывает устойчивость к пыли, вторая — к влаге. Ниже приведены таблицы, в которых расписаны коды класса защиты.
Таблица для первой цифры:
| Код | Описание |
| защита не предусмотрена | |
| 1 | не допускается проникновение частиц с размером более 50 мм |
| 2 | не допускается проникновение частиц с размером более 12 мм |
| 3 | не допускается проникновение частиц с размером более 2,5 мм |
| 4 | не допускается проникновение частиц с размером более 1 мм |
| 5 | устройство защищено от отложений пыли |
| 6 | устройство защищено от проникновения пыли |
Таблица для второй цифры:
| Код | Описание |
| защита не предусмотрена | |
| 1 | устройство защищено от вертикально падающих капель, например, конденсата |
| 2 | устройство защищено от капель, падающих под углом до 15° |
| 3 | устройство защищено от капель, угол падения которых не превышает 60° |
| 4 | обеспечивается всесторонняя защита от капель и брызг |
| 5 | всесторонняя защита от водяных струй |
| 6 | всестороння защита от водяных струй высокого давления |
| 7 | устройство защищено от проникновения воды при кратковременном погружении на глубину до одного метра |
| 8 | устройство полностью герметично (может использоваться под водой) |
Руководствуясь данной таблицей, можно легко определить условия эксплуатации устройства, например, если на ответвительной коробке указан класс защиты IP65, это говорит о том, что устройство полностью защищено от проникновения пыли и не пропускает внутрь влагу при попадании на него струи воды.
Что такое распределительная коробка?
Чтобы обеспечить электроэнергией все приборы в доме, надо подвести к выключателям и розеткам провода, которые должны соединяться в распределительной коробке. Этот вариант будет самым безопасным и правильным. Электромонтажная коробка защищает открытые соединения, улучшает характеристики и качество проводника. К тому же так можно сэкономить на количестве материалов и потраченном рабочем времени на монтаж электропроводки.
Распределительный короб чаще имеет круглую либо квадратную форму, хотя встречаются и прямоугольные устройства. Его размеры зависят от назначения, класса защиты и количества вводов. Для установки в квартирах используют коробку со стороной или диаметром в 10 см. В корпусе распредкоробки может иметься в среднем 2-4 отверстия для вывода проводов, закрывающихся резиновыми или пластиковыми пробками, хотя встречаются коробки даже с 16 вводами. Для монтажа короба снабжены специальными ушками или отверстиями под винты.
Установка ответвительной коробки
Установка коробки в гипсокартон
Во время монтажа электромонтажной конструкции лучше руководствоваться всеми гласными и негласными правилами. Линии проводов, как правило, проходят на высоте или под потолком, следовательно, коробы монтируются там же, чтобы не тратить лишние метры дорогостоящего кабеля
Однако важно обеспечить свободный доступ к конструкции на случай нештатных или аварийных ситуаций
Если электропроводка протянута в пространстве между натяжным потолком и основой стены, коробки нужно размещать ниже уровня фальш-потолка. Концы токопроводящих жил требуется выводить вниз. Это может вызвать свои сложности, но в дальнейшем при ремонте и обслуживании поставленные задачи выполнить будет значительно проще.
После установки важно, чтобы целостность конструкции не была нарушена. Крышка должна закрываться плотно и надежно, не стоит внутреннее пространство сильно забивать проводами, лучше установить новый короб больших размеров или рядом еще один
Код защиты от пыли
| Первая цифра IP | Защита от посторонних твердых тел, пыли | Схема метода испытаний | |
| Защиты нет | |||
| 1 | Защищено от внешних твердых предметов диаметром 50 мм и более | Шарик диаметром 50 мм и стандартный испытательный щуп | |
| 2 | Защищено от внешних твердых предметов диаметром 12,5 мм и более | Шарик диаметром 12,5 мм и стандартный испытательный щуп | |
| 3 | Защищено от внешних твердых предметов диаметром 2,5 мм и более | Стандартный испытательный щуп (или провод диаметром 2,5 мм) | |
| 4 | Защищено от внешних твердых предметов диаметром 1,0 мм и более | Стандартный испытательный щуп (или провод диаметром 1 мм) | |
| 5 | Пылезащищено. Проникновение пыли исключено не полностью, однако пыль не должна проникать в количестве, препятствующем удовлетворительному оперированию аппаратуры или снижающем безопасность. | Камера пыли (циркуляция талька) | |
| 6 | Пыленепроницаемо. Нет проникновения пыли | Камера пыли (циркуляция талька) |
Выбор для домашней электропроводки
Металлические и пластиковые распределительные коробки для скрытой проводки
Коробка распределительная для скрытой проводки и открытой выбирается в зависимости от устанавливаемого типа магистрали.
- Для наружных проводов требуется использовать накладные ответвительные конструкции (они монтируются непосредственно на поверхности стены).
- Если проводка скрытая, необходимы встраиваемые модели, предназначенные для монтажа в стене.
Для использования в домашних условиях вовсе не обязательно приобретать модификации с высоким классом защиты. Полностью герметичная конструкция может потребоваться, если устанавливать ее будут около дома на улице.

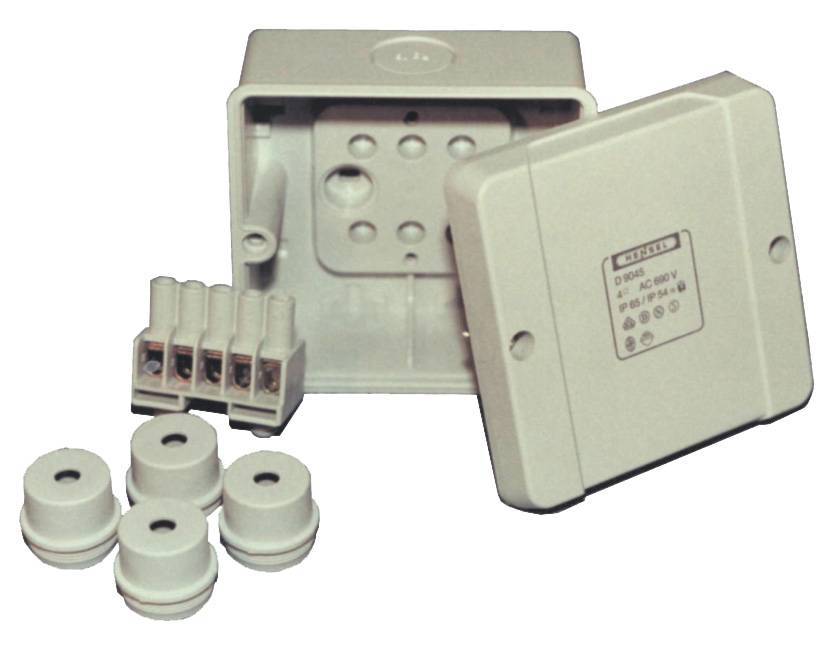

Большинство современных моделей оснащено специальными клеммами, которые в значительной степени упрощают процесс установки. Также есть коробки, оснащенные предохранителем, который при коротком замыкании в аварийном порядке отключает электропитание. Дополнительное преимущество в том, что оснащение клеммами и зажимами отражается на стоимости незначительно.
При выборе нужно проанализировать материал, из которого изготовлена стена, поскольку от этого будет зависеть способ крепления. В бетонную стену или из кирпича коробы монтируют на строительный раствор, для стен из гипсокартона предусмотрены специальные крепления.
Типы ВДТ по принципу срабатывания
По принципу срабатывания УЗО подразделяют на электронные и электромеханические. Электронные УЗО на порядок дешевле, чем электромеханические УЗО. Это объясняется его меньшей надежностью и дешевизной производства. Электронное УЗО «питается» от сети, и работа электронного УЗО зависит от параметров и качества этой самой электросети.
Приведу такой пример, у нас отгорел ноль в этажном щитке, соответственно пропадет питание электронного УЗО и оно не будет работать. И если в этом время произойдет замыкание фазы на корпус прибора, а человек его коснется, то электронное УЗО не сработает, т.к. оно просто напросто не работает, нет питания электроники из-за обрыва нуля. Или если по-простому электроника – это электроника, а китайская электроника – это вдвойне «электроника», которая может отказать в любой момент. Поэтому электромеханическое УЗО, которое не зависит от состояния сети, намного надежнее, чем электронное УЗО.
В основе принципа действия лежит сравнение входящего и выходящего тока УЗО обычного дифференциального трансформатора тока, и если ток не равен и больше уставки (номинальный отключающий ток УЗО в мА), как уже указывалось выше, то УЗО отключается.

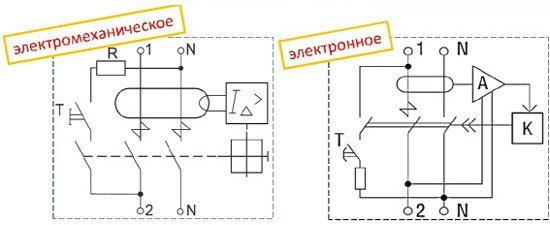

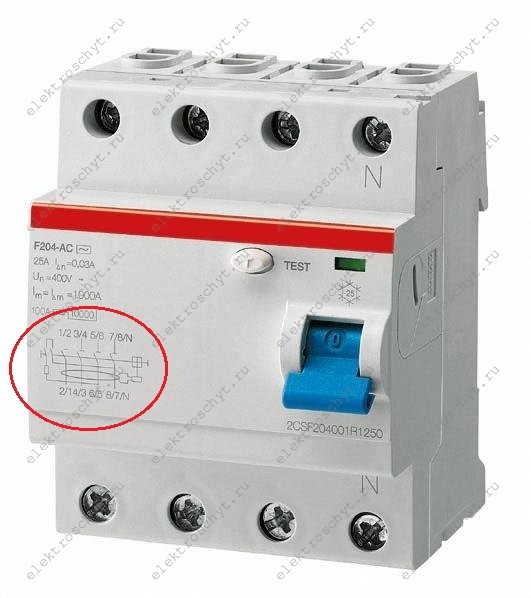

По этим схемам можно определить, электронное УЗО или электромеханическое, схемы наносят на корпуса УЗО.
Известные производители, такие как ABB, Шнайдер Электрик, Хагер или Легранд не производят электронных УЗО, только электромеханические УЗО. Я ставлю в свои электрощиты электромеханические УЗО.

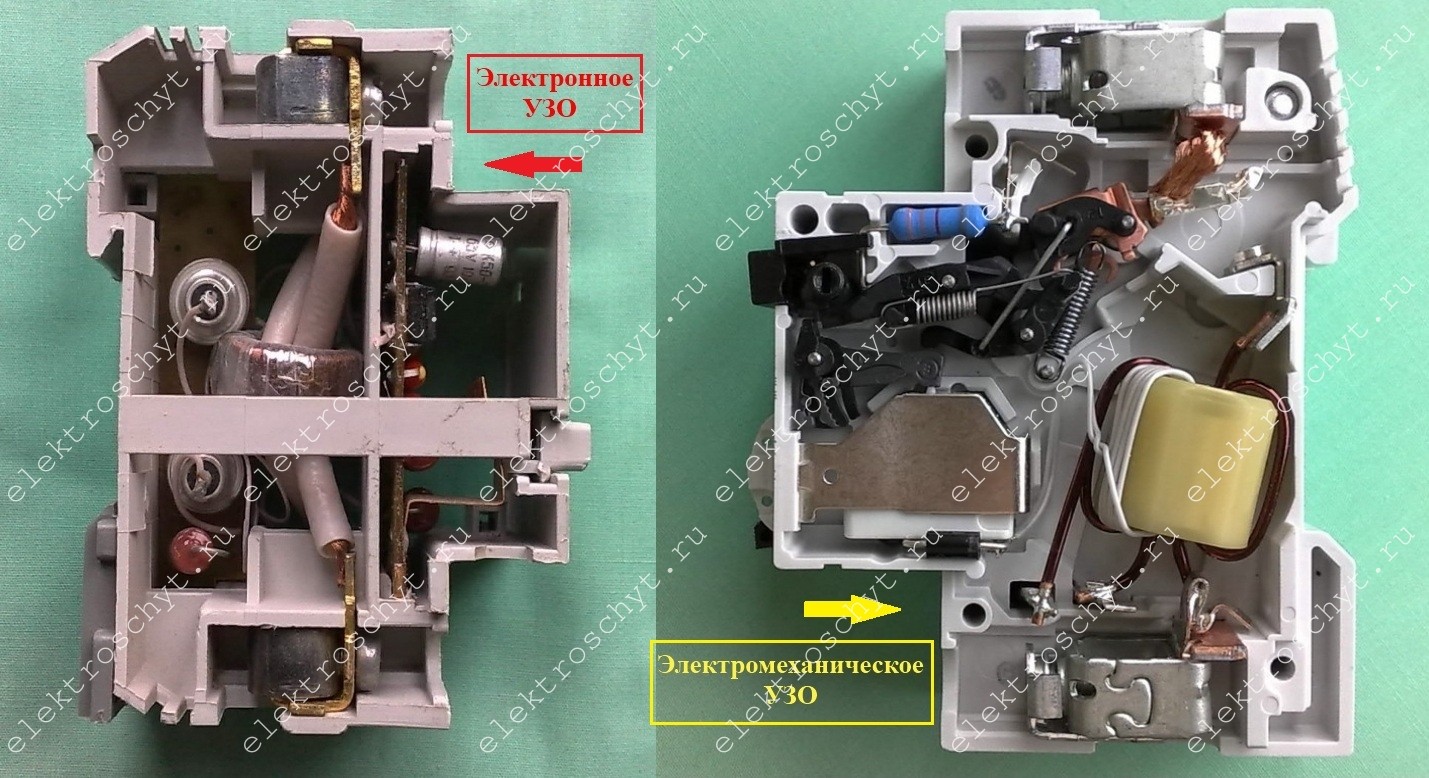

Для сравнения электронного и электромеханического УЗО предлагаю фото с их “внутренностями”. Я бы выложил электронное УЗО, какого-либо известного бренда, а не китайского, но, как писал выше, АББ, Шнайдер Электрик, Легранд и другие серьезные производители, не выпускают электронных УЗО.
История появления распределительных коробок
После того как человечеству удалось создать первый электрический узел, в котором получилось соединить множество разных проводов, у людей сразу появилась потребность в его защите для минимизации вероятности окисления контактов и безопасности пользователя от случайного контакта с электрическим элементом. Это снижает риск поражения электротоком, что образует благоприятные условия для работы. Помимо этого, компоненты нужно было «отрезать» от внешних факторов, к примеру, влажности, загрязнений и т.д.
Первым, что изобрели исследователи, является защита участков скручиваний специализированной коробкой, однако тогда не представлялось возможным начать их массовое производство, так что люди решили эту проблему применением консервных банок. Эта методика все еще используется в части населенных пунктов, однако смотрится не очень. В таких банках делают специализированные отверстия для проводки проводов и их дальнейшей скрутки. Наиболее важный момент состоит непосредственно в формировании пазов, поскольку не всегда удается выполнить края ровными, а не зубчатыми.
Вслед за тем как прогресс шагнул вперед, люди перестали пользоваться данной методикой, так как в продажу поступили удобные и симпатичные распределительные коробки. Они прекрасно гармонируют с интерьером помещений и гарантируют собственнику жилья качественный уровень безопасности на весь эксплуатационный срок. Увы, реальность сложилась таким образом, что все еще остались люди, предпочитающие применять банки из-под консервов, так как они полагают, что они качественнее, но это не так.
Если предполагается выполнять капремонт со сменой всей электропроводки, приобретение распределительных коробок обязательно должно попасть в перечень нужных элементов. Их установка и цена дают возможность купить устройство любому человеку, но такое изделие полезнее, чем кажется на первый взгляд.
По состоянию на 2024 год, отыскать распределительные коробки очень просто. Для этого необходимо лишь зайти на любой известный онлайн-маркет либо сходить в магазин строительного или электромонтажного оборудования. Применять подручные средства для организации имитации распределительной коробки опытные электрики не советуют, поскольку это может привести к непоправимым последствиям.
Сводная таблица степеней защиты IP
Степень защиты IР | IPх0 | IPх1 | IPх2 | IPх3 | IPх4 | IPх5 | IPх6 | IPх7 | IPх8 | IPх9 | |
| Защита отсут-ствует | Защита от верти-кально пада-ющих капель воды | Защита от пада-ющих под углом 15° от верти-кали капель воды | Защита от дoждя | Защита от водных брызг | Защита от водя-ных брызг под давле-нием | Защита от мощных водяных струй | Защита от попа-дания воды при погру-жении на опреде-лённую глубину и время | Защита от затоп-ления (глубина указы-вается дополни-тельно, в м.) | Вода при чистке под паром / под высоким давле-нием | ||
| IP0x | Защита отсутствует | IP00 | |||||||||
| IP1x | Защита от частиц > 50,0 мм | IP10 | IP11 | IP12 | |||||||
| IP2x | Защита от частиц > 12,5 мм | IP20 | IP21 | IP22 | IP23 | ||||||
| IP3x | Защита от частиц > 2,5 мм | IP30 | IP31 | IP32 | IP33 | IP34 | |||||
| IP4x | Защита от частиц > 1,0 мм | IP40 | IP41 | IP42 | IP43 | IP44 | |||||
| IP5x | Защита от пыли частично | IP50 | IP54 | IP55 | |||||||
| IP6x | Защита от пыли полностью | IP60 | IP65 | IP66 | IP67 | IP68 | IP69K |
Увеличение одного из показателей защиты, соответственно ведет к повышению другого (например, изделие, которое может быть временно погружено в воду, достаточно защищенно, чтобы полностью не пропускать пыль). Поэтому возможно существование только приведенных выше комбинаций степеней защиты IP. Cуществование степени защиты, например, IP28 невозможно.
Виды ответвительной коробки
Поговорим о двух самых распространенных видах ответвительных коробок: пластиковой и металлической (короче, виды подразделяются по материалу).
Самый старый вариант — металлическая ответвительная коробка. В недалеком прошлом, в СССР, когда на дорогих материалов не экономили, этот вид был самый распространенный. Почему она так широко применялась? — спросите вы. Прочность, в первую очередь — вот ответ. Металлическая ответвительная коробка и в нашей современной жизни часто встречается. Но все же железо – это дорогой материал, использовать его для коробки не всегда целесообразно. Плюс металлического материала — прочность, с лихвой минусуется трудоемкостью работы с ней.
Второй вариант, самый распространенный — пластиковая ответвительная коробка. Чтобы заменить металл, как материал, разработали ударопрочные, не поддерживающие горение пластиковые материалы.
Боковые отверстия ответвительных коробок для открытой проводки заделываются пластиковыми заглушками (их можно аккуратно выломать любым острым инструментом), либо резиновыми чехлами (очень удобно, можно обрезать под любое сечение провода или кабеля).
Ну вот, в принципе, и все. Я постарался ответить на ваш вопрос: что такое ответвительная коробка? Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
Инструкция по монтажу
Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.
Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.
Монтаж открытым способом
Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:
- На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
- Места крепления данного изделия следует отметить при помощи простого карандаша;
- Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
- Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
- Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
- После всех работ закройте крышку коробки.
Как видите, процесс установки распределительной коробки в бетон весьма прост.
Скрытый монтаж
Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.
Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку
Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким. В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора; К месту подключения коробки следует подвести линию
Высота установки от потолка должна быть 10..20 см; Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор; Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра; Между собой соедините жилы; Закрывается защитная крышка; Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться
В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора; К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см; Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор; Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра; Между собой соедините жилы; Закрывается защитная крышка; Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.
Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.
На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.
Процесс монтажа
Для монтажа в кирпичной или бетонной стене сначала нужно продолбить подходящее по диаметру отверстие. Сделать углубление можно с помощью перфоратора или зубила. Закрепить коробку в стене можно с помощью алебастра. Также крепление можно выполнить с помощью дюбель гвоздей. Заводить провода в коробку следует с запасом в 10-15 см. Концы проводов освобождают между собой любым удобным способом. Иногда провода прокладывают в трубах. В этом случае трубу можно плотно приставить к коробке и обеспечить герметическое соединение.
Купить эти устройства вы можете в специализированных магазинах электротехники. В инструкции вы сможете найти условия эксплуатации, степень защиты, а также номиналы напряжения. Клеммные колодки следует покупать отдельно.
Защита от попадания воды (вторая цифра в индексе IPXX):
- 0 — устройство не защищено от проникновения воды;
- 1 — защита от падающих вертикально капель;
- 2 — защита от падающих вертикально капель при отклонении устройства на угол до 15° от рабочего положения;
- 3 — защита от падающих вертикально или под углом до 60° брызг;
- 4 — защита от падающих под любым углом брызг;
- 5 — защита от водяных струй с любого направления;
- 6 — защита от сильных водяных струй с любого направления;
- 7 — защита от погружения на глубину до 1 метра на время до 30 минут;
- 8 — защита от погружения на глубину более 1 метра на время до 30 минут с возможностью работы устройства под водой;
- 9 — защита от струй воды высокой температуры под давлением.
Если говорить на конкретных примерах, то актуальные флагманские гаджеты разных компаний имеют отличающуюся степень защиты. Например, у Apple все устройства семейства iPhone 12 сертифицированы по максимальному уровню IP68, а у Samsung линейка Samsung Galaxy S21 имеет тот же уровень IP68, а вот новейшие складные Samsung Galaxy Z Fold 3 и Samsung Galaxy Z Flip 3 имеют защиту степени IPX8 — то есть они защищены от влаги, но не имеют защиты от пыли.
Часто можно встретить двойное обозначение вида, например, IP65/IP68, что указывает на защиту устройства от воды как при погружении его на глубину, так и при воздействии на него струями. Надо понимать, что уровни защиты выше 6-го не гарантируют защиту по уровням 5 и 6 — работа под водой вовсе не означает, что электроника без поломок вынесет испытание струями.
Даже если ваш смартфон сертифицирован по максимальному уровню IP68, всегда необходимо быть осмотрительными и осторожными. Испытания проходят в лабораторных условиях, которые в абсолютном большинстве случаев отличаются от реальной жизни — если в чистой и теплой воде электроника на испытаниях ведет себя отлично, то вот холодная или горячая вода даже с небольшой грязью уже может оказаться губительной.
Не стоит забывать, что со временем в процессе эксплуатации степень пылевлагозащиты может снижаться, а однозначно негативно на этот параметр влияют падения устройств, их повреждения и ремонт — даже вмешательство квалифицированных специалистов снижает вероятность электроники «выжить» без последствий под дождем, а уж если внутрь гаджета влезал кто-то из числа неспециалистов, то это практически гарантирует потерю защиты и превращения степени, условно, IP68 и IPXX.
Вывод простой — если хотите продлить жизнь своей электронике, старайтесь ее не ронять, не доверять ремонт неквалифицированным работникам и на всякий случай избегайте попадания устройств в экстремальные условия повышенной запыленности и влаги. Сертификация сертификацией, но аккуратная эксплуатация надежнее.
Кстати, совсем недавно мы тестировали защищенный (не только от воды/пыли, но и от ударов) смартфон Samsung Galaxy XCover 5 — посмотрите на видео в нашей статье, на что он способен. А еще у нас есть обзор новой колонки JBL Xtreme 3, которая защищена по IP67.
