Делаем отопление бани своими руками: обзор водяного и газового теплоснабжения

Какую систему отопления выбрать

Покупая печь в баню, нужно учитывать её параметры. Такое устройство выбирают, учитывая следующие критерии:

• конструкция;
• разновидность используемого топлива;
• мощность;
• наличие либо отсутствие дополнительных конструктивных элементов (сосуд для воды);
• принцип работы;
• качество пара.

Выбирая печь, нужно тщательно изучить инструкцию, прежде всего — ту её часть, которая касается безопасности. И, конечно, не лишним будет изучение отзывов о заинтересовавшей Вас модели.

Материал изготовления

Перед выбором следует определить, какая разновидность печи для Вашей бани лучше подойдёт. Главным критерием классификации служит материал её изготовления:

• кирпич;
• сталь;
• чугун.

У каждого из этих вариантов есть определённые преимущества, так что выбор в конечном итоге зависит от личных предпочтений.

Мощность

Этот параметр определяется количеством получаемого от печи тепла. При выборе устройства нужно учитывать площадь бани. Для подбора оптимального варианта печи следует выполнить такие шаги:

• расчёт площади парной;
• анализ тепловых потерь от дверей и окон;
• определение материала строительства бани (кирпич либо древесина);
• наличие тепловой изоляции в бане;
• определение материалов отделки бани внутри.

Всё это поможет рассчитать, какое количество теплоты нужно для прогревания, и позволит выбрать лучший вариант с учётом той мощности, которая указана производителем для каждой модели.

Рабочее топливо

На мощность печи и качество пара, который она вырабатывает, влияет топливо, необходимое для её работы. По этому критерию выделяются 3 главных вида устройств.

• Дровяные печи. Их сильные стороны — удобство, практичность, приятный запах. Однако разогрев парилки потребует относительно долгого времени.
• Газовые печи. Характеризуются простой конструкцией, компактными размерами и отсутствием необходимости постоянно следить за наличием горючего. Однако газовый вариант — наиболее пожароопасный из всех.
• Электрические печи. Их преимущества — компактные размеры, относительно небольшая масса, быстрое прогревание помещений, пожарная безопасность. Использование электропечи не требует наличия дымохода. Однако высокий уровень потребления электроэнергии делает этот вариант самым затратным.

При покупке печи в баню лучше не спешить с выбором. Рекомендуется обстоятельно всё обдумать, проанализировав разные возможности её применения, чтобы посещение бани приносило максимальное удовольствие.

Как сделать котел для бани. Котел для бани своими руками — изготавливаем из трубы по чертежу

Важнейшим этапом строительства бани является монтаж отопительного прибора – печи или котла. И чтобы выяснить, как установить котел для бани своими руками, нужно разобраться, чем он отличается от печи.

Как сделать котел для бани

Сразу оговоримся, что зачастую никакой особой разницы между ними нет. Разумеется, если печь была выложена в соответствии со всеми нормами печного искусства, то назвать ее котлом невозможно. Равно как невозможно назвать печью железную бочку, используемую для обогрева. Но функции у них одинаковые:

• обогреть помещение;
• нагреть воду;
• раскалить камни.

Разновидности котлов для бань

По типу используемого топлива котлы для бани делятся на такие группы:

• твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;

  Твердотопливный агрегат, совмещенный с печью-каменкой

• электрические;

  Электрокотел с водогрейным баком

• газовые;

  Газовые агрегаты для бань

• котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.

  Котел для бани дизельный

При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:

• железный котел;

  Схема котла с баком для воды

• кирпичный;
• железный, но обложенный кирпичом.

  Банный котел из металла, обложенный кирпичом

Сотни лет в банях было принято возводить массивные кирпичные печи , но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.

Обратите внимание! Далеко не каждый может позволить себе покупку заводского агрегата, а при наличии определенных строительных навыков можно сделать котел для бани своими руками

О чем нужно знать?

Вначале следует определиться с топливом, которое будет использоваться, и, следовательно, с типом котла. Электрические и газовые приборы нежелательно изготавливать самостоятельно, но если выбор был сделан в пользу одного из них, то лучше купить готовый качественный котел. В противном случае возрастет риск возникновения аварийных ситуаций.

Котел для бани твердотопливный, схема

Также стоит отметить, что установленный котел на газу обязательно должен проходить проверку представителем соответствующих органов. Поэтому куда проще собрать и установить твердотопливный агрегат.

Изготовление котла для бани

Изготовление котла для бани

Железный котел имеет достаточно простую конструкцию. Подготовительные работы заключаются в изучении чертежей котлов, а также в покупке всего необходимого оборудования.

Изготовление котла для бани

Этап 1. Расходные материалы и оборудование

В большинстве случаев котлы изготавливаются из толстостенных металлических труб. Опытные специалисты используют большие бочки объемом до 200 л, но в нашем случае рекомендуется использовать все же небольшую трубу ø50 см длиной в 75-100 см. Это позволит сконструировать прибор, способный обогреть помещение объемом в 15 кубометров, что примерно соответствует площади 9 м².

Стальная труба для изготовления котла

Помимо того, потребуются такие инструменты:

• сварочный аппарат (электрический);
• болгарка;
• круги по металлу.

Этап 2. Сварка опор конструкции

Чертеж котла

Разрезаем трубу

После подготовки всего необходимого можно приступать к работе.

Шаг 1. Корпус котла будет состоять из трубы, в которой нужно сформировать три опоры, расположенные параллельно земле, на трех разных уровнях. Для этого потребуются три куска арматуры ø1,4 см длиной по 3 см каждый.

Уровень №1 необходим для установки печи.

Высота уровня №2 рассчитывается в зависимости от планируемого типа дверки поддувала.

Уровень №3 должен располагаться в 20 см от верхнего края конструкции.

Шаг 2. В качестве дна используется круг соответствующего диаметра, вырезанный из листовой стали толщиной в 5 мм.

Печь изнутри

Шаг 3. Все дровяные печи имеют в своем составе колосник – металлическую решетку, необходимую для подачи кислорода в топочную камеру (устанавливается снизу). Для него потребуется круг из металла максимально возможной толщины, перфорированный или с прорезями.

Шаг 4. Крышка печи послужит еще и опорой для камней, поэтому ее вырезают из той же 5-миллиметровой стали. В центре крышки проделывается отверстие для дымоходной трубы.

Шаг 5. В нижней части трубы проделывается отверстие для короба, его закрывают печной дверкой.

Обратите внимание! Глубина короба зависит исключительно от толщины стенок!

Шаг 6. Сооружается сам короб, внутри него оборудуется перегородка для раздела топочной и зольной камер. Уровень этой перегородки должен совпадать с уровнем колосниковой, а сам колосник – находиться внутри котла.

Обогрев печами с теплообменниками

Печи с теплообменниками – вариант, альтернативный обычным каменкам, которые обеспечивают нагрев помещений, горячее водоснабжение и парообразование.

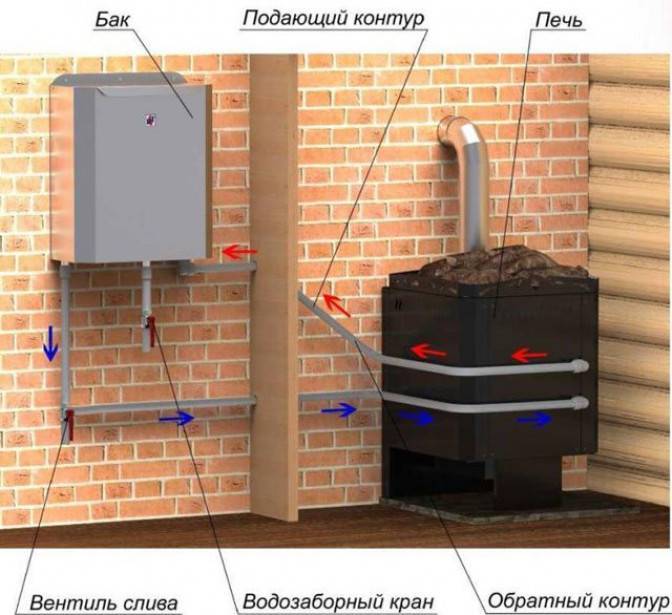

Отопление в бане от печного теплообменника может быть организовано как для основных помещений – парной и моечной, так и для вспомогательных – предбанника, комнаты для отдыха, бильярдной, душевой, бассейна.

На этапе проектирования отопительного оборудования с теплообменником учитываются следующие данные:

• размеры строения и площадь помещений;
• конструктивные особенности печи;
• масса нагревательного оборудования;
• количество теплообменников;
• объем теплоносителя;
• длина и диаметр дымоотводной трубы.

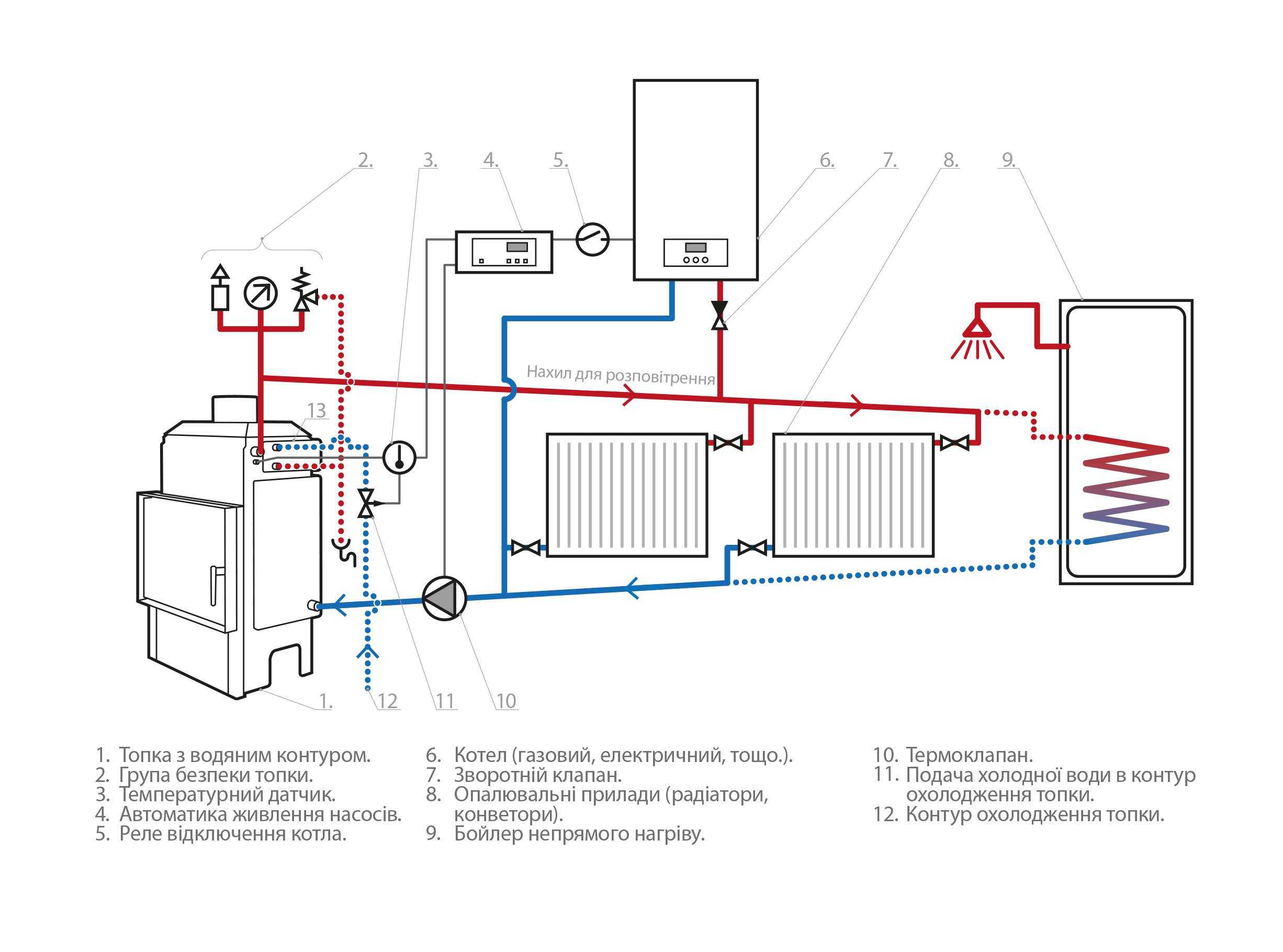

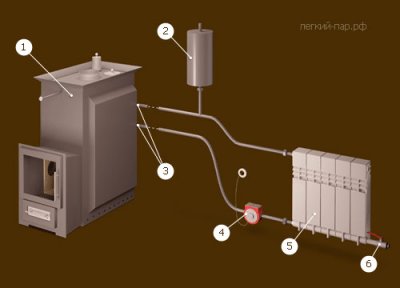

Возможны следующие варианты подключения отопительного оборудования с использованием труб:

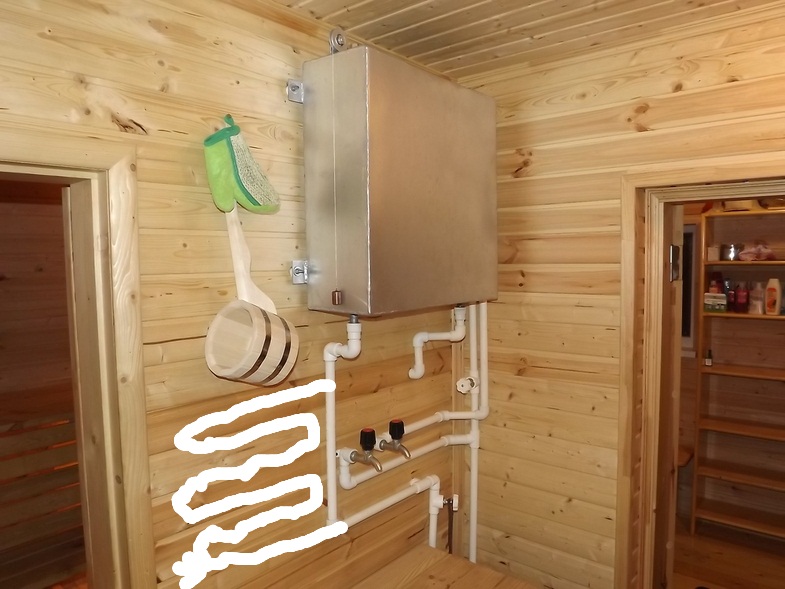

• к расширительному баку для горячего водоснабжения в моечном отделении;
• к отопительным радиаторам, установленным в функциональных помещениях;
• к горячему водоснабжению и системе водяного отопления в основных помещениях бани и жилого дома.

Газовый обогрев бани

Водяной банный котел стоит достаточно дорого, при этом встроенный контур отопления особо на работу парилки не влияет, да и используется в бане преимущественно в холодное время года. С этой точки зрения приобретение и установка для бани системы отопления выглядит экономически неоправданным, особенно в ситуации, когда в банном помещении имеются лишь парилка да предбанник-раздевалка.

Кроме котельного способа подогрева воды, в парилке чаще всего имеется второй источник кипятка – наставной или навесной бак, в котором жидкость греется для обрызгивания засыпки каменки. Обычно в таком резервуаре кипятится от 50 до 100 л воды. Можно ли сделать отопление бани от бака?

Систему обогрева бани можно улучшить почти вдвое, если вместо наставного бака для отопления использовать систему со встроенным в печку теплообменником. Отбирать тепло от печи можно самыми разными способами:

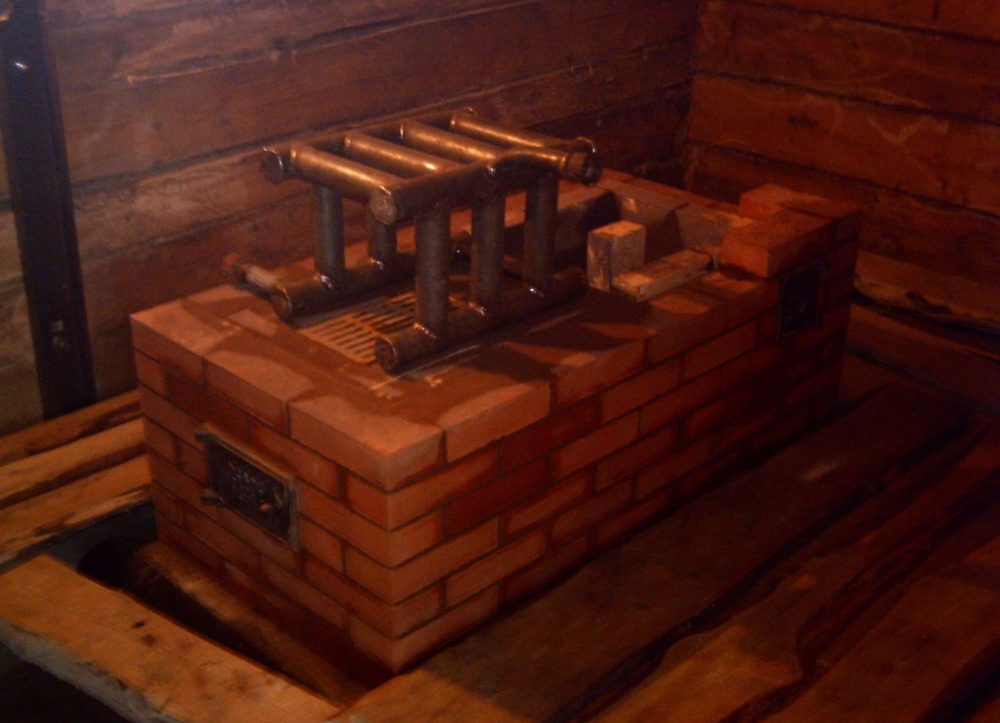

• Установить в кирпичной печке систему трубчатых регистров из стальных труб;
• Монтировать в топку змеевик из меди или легированной стали;
• Использовать в качестве стенок топочной камеры конструкцию из сдвоенных баков.

Предлагаем ознакомиться Как сделать пол в бане своими руками

Для обеспечения эффективного отопления бани размер топочной камеры печи нужно будет подбирать исходя из повышенной производительности. Обычно топку для печи с водяным контуром выбирают под однократную загрузку не менее 2,5 кг дров.

Относительно новый способ обогрева жилых комнат в частных домах с использованием аккумуляторов тепла приобретает популярность и для отопления бани. Мало того, огромный бак с раствором щелочи или расплавом парафина чаще всего устанавливают либо в подвале здания, либо в ближайшей хозпостройке. Баня для этих целей подходит лучше всего.

Нагрев теплоаккумулятора выполняется либо за счет избыточного тепла в печи или солнечном коллекторе, либо электроподогревом в ночное время. В этом случае благодаря сниженному тарифу на электроэнергию расходы на отопление снижаются в несколько раз, особенно. если помещение бани находится рядом с домом. Еще более высокий уровень экономии можно получить, если решить проблему, как провести отопление в баню из дома.

При наличии возможности подключиться к системе газоснабжения, данный тип отопления обеспечит эффективный обогрев (подробнее: “Преимущества банной печи на газу и её модификаций”).

Преимущество газового теплоснабжения:

• экологическая безопасность;
• использование оборудования, отличающегося простотой эксплуатации и обслуживания;
• дешевый способ отопления.

Газовые котлы отопления бани даже в зимнее время в случае длительного неиспользования способны нагреть помещение до нужной температуры в течение нескольких часов в зависимости от площади помещения.

Система теплый пол

Этот вариант отопления бани относится к современным способам, который в последние годы используют часто. Установить специальное оборудование без наличия соответствующего опыта довольно сложно.

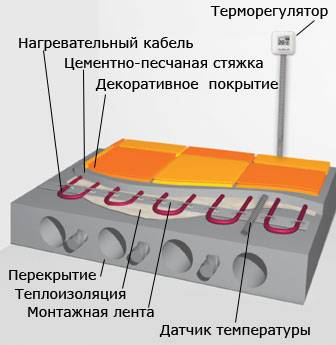

Намного проще выполнить установку системы электрического пола и сделать такую работу можно самостоятельно:

1. В первую очередь укладывают гидроизоляционный материал, на который помещают слой раствора.
2. Далее следует обустройство теплоизоляции.
3. Поверх слоя теплозащиты монтируют электрический кабель и вновь заливают стяжку.

Технология создания пола с водяным обогревом аналогична, но в этом случае используют не кабель, а прокладывают трубы для циркуляции горячего теплоносителя.

Меры безопасности

Защита от пожара

Металлическая конструкция банной печи раскаляется до высокой температуры и при ее эксплуатации необходимо соблюдать правила пожарной безопасности.

• Она должна устанавливаться на расстоянии в 50 см от стен бани, а около перегородки, через которую выводится топочный канал, размещают тепловой экран из изоляционного материала.
• При наличии на боковой стене одинарной теплоизоляции в виде металлического или волокнистого цементного листа до 1 мм, пространство сокращается до 25 см. Если применяется двойная изоляция (крепится два листа), то до печки может быть 12,5 см. Изоляционный материал прибивается не впритык к стене, а с зазором 3 см, он не должен касаться потолка и пола. От поверхности печки до потолка высота должна составлять не меньше 1,2 метра. Регламентируется расстояние от дверцы топки до ближайшей двери, оно составляет минимум 1,25 метра. Сам канал должен находиться в 40 см от деревянной стены, но при установке защитного экрана расстояние сокращают до 25 см. Чтобы надежно обезопасить себя от пожара, металлические стенки нагревательного агрегата обкладывают кирпичом или камнем. Под печку стелется лист стали, позволяющий предотвратить возгорание выпавших угольков. Его размер превышает ширину канала на 20 см, перед дверцей помещается квадрат 40×40 см.

Существуют модели печей с выносной топкой, не нуждающиеся в обкладывании кирпичом. В них предусмотрены металлические защитные экраны для стен и пола.

Какое оборудование для этого требуется

Вообще, чтобы обеспечить обогрев бани зимой, можно использовать разнообразное оборудование. Некоторые пользователи отдают предпочтение водяному отоплению. Радиаторы или могут быть подключены к теплоцентрали или же . Однако здесь есть определённый минус. Если вы не живёте в загородном доме постоянно, вода в трубах просто замёрзнет, разрывая их, так как теплоцентраль может перестать работать на несколько дней по каким-то причинам. В результате вам придётся потратить немало денег и времени, чтобы устранить последствия подобной поломки.

Многие отдают предпочтение электрическим отопительным приборам. Их главный плюс – простота использования. Не нужно тратить деньги на установку и разбирать уже готовую баню. Вы в любое время можете принести в предбанник один-два электрических обогревателя и включить их за полчаса-час до начала посиделок. За это время температура в небольшом помещении поднимется до уровня, который вас вполне устроит. Если нужно, вы легко сможете перенести их с места на место или же вообще унести в дом.

Строительство бассейна на крыше дома

Но и здесь имеется определённый минус. Чаще всего влажность в предбанниках довольно высока, особенно если он расположен через стенку от парилки, и дверь регулярно открывается и закрывается. Электрические приборы плохо работают в условиях повышенной влажности – высока вероятность поломки. А остаться без обогревателя перед встречей с друзьями в холодные зимние дни – не слишком приятный сюрприз.

Электрический обогреватель

Поэтому одним из лучших решений остаются электрические тёплые полы. Да, при установке придётся потратить довольно крупную сумму – такую работу должны выполнять только специалисты, если у вас нет соответствующих навыков. Зато в этом случае вам не придётся опасаться поломки и каких-то других неприятных последствий.

Электрические кабели надёжно защищены от влаги, а значит, не пострадают даже при работе в сложных условиях. Перепады температур им также не страшны. Даже если вы на несколько недель или месяцев покидаете дачу, достаточно отключить тёплые полы – им ничто не повредит. Зато когда вы соберётесь в баню, то за 3-4 часа перед водными процедурами достаточно включить систему отопления. За это время температура в предбаннике поднимется до такой, при которой вы и ваши гости будете чувствовать себя комфортно даже после жаркой парной.

На этом возможности электрических теплых полов не ограничиваются. Некоторые владельцы бань принимают решение установить систему отопления, как в самой бане, так и за её пределами. В первую очередь это крыльцо . Многим ценителям бань знакома проблема обледенения крыльца. Там может быть случайно пролита вода, если вы носите её в баню вручную. Любители острых ощущений, ныряющие после парной в снег, наносят на крыльцо мокрую ногу ступнями. В результате крыльцо покрывается тонкой коркой льда, которая может стать причиной несчастного случая – никто не застрахован от неприятностей на гололёде.

Но этого можно избежать, если при установке системы тёплых полов вы закажете два контура: один, большой, для обогрева предбанника, и второй, маленький, для обогрева крыльца. В этом случае вода никогда не будет замерзать на крыльце, а стекать с него или постепенно испаряться. Как бы там ни было, проблема гололёда будет решена.

Электрический или жидкотопливный котел?

Для сравнения двух видов котлов необходимо учитывать все факторы. Несмотря на дешевизну солярки в сравнении с электроэнергией, оценка всех затрат покажет реальную картину.

Первоначальные затраты на покупку оборудования и стоимость монтажа Электрический котел — готовое к эксплуатации устройство. Жидкотопливный агрегат потребует дополнительных расходов на приобретение котла, навесной горелки, емкости для хранения топлива. Различие расходной части в 2,5 раза в пользу электрического.

Монтаж электрического котла обойдется в несколько раз дешевле, так как все необходимые элементы для управления и безопасности оборудования вмонтированы в его корпус. Жидкотопливное устройство нуждается в монтаже дополнительных приспособлений: дымовой трубы, бака для топлива, навесной горелки.

Эксплуатационные расходы Для обслуживания жидкотопливного котла необходимы расходы (несколько сотен долларов в год) на регулярное обслуживание и чистку. Дополнительное неудобство связано с необходимостью постоянных заказов на подвоз топлива. Электрические котлы не требуют перечисленных операций.

Тем не менее, электрические устройства тоже имеют недостатки.

1. Для работы котла необходимо несколько десятков киловатт энергии (1 кВт на 10 м2 площади. Высота потолков до 3 м, а помещение при этом хорошо утеплено). Выделить такой объем электроэнергии возможно не на всех участках.
2. Стоимость электричества высока и возникают перебои с электроснабжением. Для подстраховки при частых перебоях с подачей электричества часто используют резервный твердотопливный котел.

Если водяное отопление делается в доме или квартире в черте большого города, то электрокотлы являются наиболее предпочтительными из всех видов. Связано это с жесткими экологическими требованиями и проблемами согласования.

Проанализировав ситуацию, можно выделить ряд преимуществ электрокотлов:

• невысокая стоимость;
• компактность и малый вес;
• простота монтажа, дымоход не нужен;
• безопасность (нет открытого пламени);
• простота эксплуатации;
• могут устанавливаться в любом помещении;
• сервисное обслуживание простое;
• экологичны: нет выбросов и запахов;
• бесшумны.

https://youtube.com/watch?v=CXuPAY6sIsw

Обогрев газом

Реализация такой системы отопления имеет несколько вариантов.

• Во-первых, как я писал выше, есть возможность установки «классической» каменки, в которой вместо дров будет использоваться газовая горелка.
• Во-вторых, можно использовать стандартный газовый котёл (такой же, как и в жилых домах). Но в таком случае Вам придётся позаботиться об оборудовании систем обогрева (установка радиаторов отопления, укладка труб, подведение к бане газонесущей трубы или системы подключения к баллону).
• В-третьих, существует возможность устройства отопления от дома. По сути это такой же вариант, как и предыдущий, но со своими особенностями и недостатками. От котла, используемого для отопления дома, прокладывается отдельная теплотрасса к бане. Такой вариант очень удобен в случае, если Ваша парная примыкает к дому или находится очень близко от него.

Газовое отопление бани

Если же расстояние до бани относительно велико, то для того чтобы использовать эту систему и зимой необходимо заглубить теплотрассу ниже уровня промерзания грунта и хорошо утеплить её. Это предотвратит возможность её размораживания и поможет сократить теплопотери.

Правда, несомненным плюсом такого варианта считается полное устранение проблемы поддержки постоянной плюсовой температуры в помещении бани. Кроме того, все необходимые работы (при наличии определённой сноровки) Вы сможете сделать своими руками.

Одним из удобнейших и эффективных способов обогрева, по праву, считается обустройство водяного отопления. В подобной ситуации также существует несколько вариантов изготовления системы, которая в любом случае будет запитываться от печи с водяным контуром.

К счастью, сегодня в специализированных магазинах можно без труда подобрать уже готовые к установке печи, укомплектованные теплообменником. Это значительно облегчает задачу любому строителю собственной бани. А теперь непосредственно о вариантах.

Водяные тёплые полы

1. Внешнее отопление. Делается весьма просто и, по сути, обустраивается таким же образом, как и домовое. К печи подключаются трубы, располагающиеся вдоль стен. К трубам в зависимости от площади вашей бани присоединяется определённое количество радиаторов отопления. Горячая вода, проходя через них нагревает конструкцию и, остывая возвращается обратно в котёл.
2. Водяной тёплый пол. Принцип его работы такой же, как и в первом варианте. Разница заключается лишь в том, что трубы прячутся в пол, который был предварительно утеплён (об утеплении полов в бане я писал более подробно в других статьях). Такая конструкция считается неразборной (хотя, конечно, было бы желание разломать всё можно), а потому требует весьма тщательного подхода к процедуре его изготовления. В данном случае, я бы рекомендовал обращаться за помощью к специалистам .

Основные способы монтажа

Осуществлять свою работу теплообменник может в двух различных режимах. Они имеют отличительные особенности, заключающиеся в своеобразности процесса передачи тепловой энергии от выделяемого дым к внутренней трубе регистра.

В первом случае теплообменник для банной печи на дымоход имеет модификацию в виде наружной емкости с водой. При кипении вода конденсируется на трубке теплообменника и таким образом происходит нагрев самой конструкции. Температура на поверхности трубки не будет превышать 100 градусов по Цельсию, что соответствует температуре кипения воды. Сама емкость с водой будет прогреваться долго.

Во втором случае конденсируемый пар не затрагивает конструкцию теплообменника. Поток тепла движется по трубе беспрепятственно, а вода разогревается значительно быстрее. Чтобы понять технологию процесса, по которой происходит отопление в бане от теплообменника, можно посмотреть, как происходит процесс нагревания воды в обычной кастрюле на горелке домашней плиты.

Не сложно заметить, что вплоть до момента закипания, влага конденсируется на стенках кастрюли и стекает на поверхность плиты. Соответственно при обустройстве теплообменника вторым способом необходимо позаботиться о том, чтобы труба имела большую толщину стенок, что значительно снизит степень образования конденсата.

Колпачный теплообменник

На мансардах имеется смысл установки колпачного теплообменника, работающего по принципу конвектора. Горячий воздух в нем медленно поднимается к верху, а при остывании – медленно спускается. Преимущество данной конструкции заключается в том, что она повышает безопасность эксплуатации дымохода на уровне второго этажа.

Некоторые дополнительно монтируют у такого теплообменника сетку с камнями, что поспособствуют повышенной аккумуляции тепловой энергии. Также подобная конструкция эстетично смотрится на фото и при визуальном осмотре.

В статье подробно описаны основные разновидности теплообменников и процедура их монтажа. Если выполнять работы с соблюдением основных рекомендаций, то можно получить высококачественную, эффективную, надежную, безопасную и долговечную систему для обогрева разных помещений в доме параллельно с растопкой бани. Доверить работы по установке можно специалистам.

Подведение газа к бане

Банные печи с газовыми форсунками стали технологическим прорывом для людей, проживающих далеко от лесных массивов. Учитывая низкую стоимость газового топлива по сравнению с дровами, затраты на обогрев горелкой становятся совсем ничтожными.

Любителям парилки можно не ограничивать себя и пользоваться такой баней каждый день. Только, конечно, если позволяет здоровье.

Бесперебойное снабжение банной печи газовым топливом можно обеспечить от:

• Магистральной сети, проложенной к загородному участку и подключенной к бане.
• Газовых баллонов, заправку которых требуется периодически производить.
• Газгольдера, установленного на участке стационарно или в мобильном варианте, пригодном для периодической заправки.

Самая затратная по времени будет процедура врезания в общую газовую систему города или сельского поселения. Она требует приобретения, установки и регистрации газовых счетчиков. Еще понадобится оформление разрешительной, технической и платежной документации.

Газопровод на участке с баней облегчает задачу снабжения топливом. Не составит огромного труда решение технических вопросов с подключением надежной газовой горелки

Подключение обычного газового баллона тоже потребует приглашения представителя газовой службы и подготовки технической документации. К резервуарам есть особые требования к размещению.
