По теме. Отопление нужно проектировать исходя из того какой источник тепла в пересчете на килоджоуль Вам обойдется дешевле. Если дрова дешевые-топить дровами. Если уголь как в Донбассе-углём.

Что касаемо инфракрасного обогрева. Я уже лет 15 пользуюсь лампами ИКЗК-250.

htt

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Использование автоматики в системе отопления цехов

Большинство компаний стремится к автоматизации работы и управления системой. Однако на пути встают определенные проблемы, поскольку сеть отопления достаточно крупная и имеет сложную структуру.

Какие функции могут быть настроены на автоматический режим:

• Уведомление об аварии и других чрезвычайных ситуациях
• Поддержание одинаковой температуры согласно установленному значению
• Во время аварийной ситуации система самостоятельно включит новый рабочий режим
• Если такое невозможно, произойдет полное отключение энергии

Безусловно, главным приоритетом на предприятии является четкая и эффективная работа автоматической системы отопления. Не стоит экономить на оборудовании и материалах. Помимо этого, при выборе подрядчика и других участников проекта необходимо тщательно проверять их опыт и квалификацию. В противном случае последствия могут оказаться непредсказуемыми и очень печальными.

Преимущества и недостатки воздушного отопления

Бесспорно, воздушное отопление дома имеет ряд неоспоримых достоинств. Так, установщики подобных систем утверждают, что коэффициент полезного действия достигает 93%.

Также, благодаря малой инерционности системы, можно в максимально короткие сроки прогреть помещение.

Кроме того, подобная система позволяет самостоятельно интегрировать отопительное и климатическое устройство, что позволяет поддерживать оптимальную температуру помещения. Помимо этого, в процессе передачи тепла по системе промежуточные звенья отсутствуют.

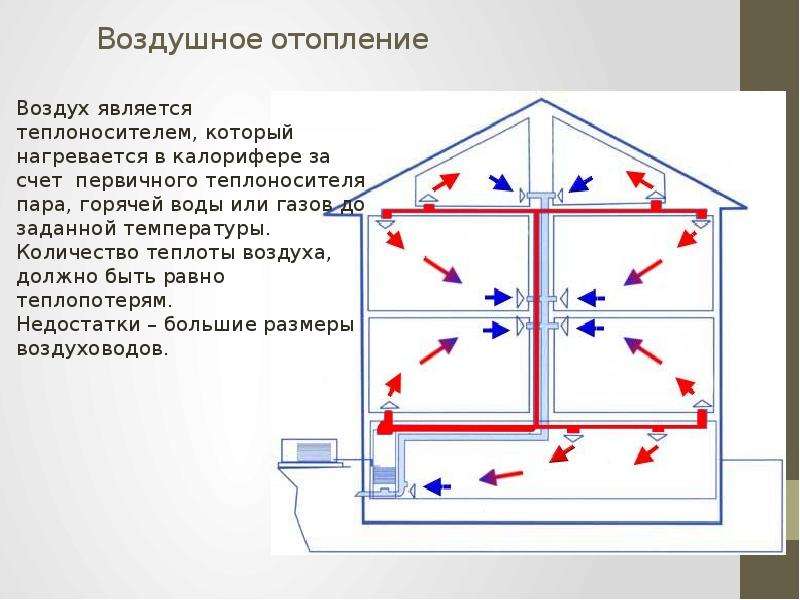

Схема воздушного отопления. Нажмите для увеличения.

Действительно, ряд позитивных моментов очень привлекателен, за счет чего система воздушного отопления на сегодняшний день пользуется огромной популярностью.

Недостатки

Но среди такого ряда достоинств нужно выделить и некоторые минусы воздушного отопления.

Так, системы воздушного отопления загородного дома можно устанавливать только в процессе строительства непосредственно самого дома, то бишь, если вы сразу не позаботились об отопительной системе, то по завершению строительных работ вам это сделать не удастся.

Следует отметить, что устройство воздушного отопления нуждается в регулярном сервисном обслуживании, так как рано или поздно могут возникать некоторые неполадки, которые способны привести к полной поломке оборудования.

Недостатком такой системы является и то, что вы не сможете ее модернизировать.

Если вы, все-таки, решили установить именно эту систему, вам следует позаботиться о дополнительном источнике электроснабжения, так как устройство для воздушной системы отопления имеет немалую потребность в электричестве.

При всех, как говорится, «за» и «против» системы воздушного отопления частного дома, она широко используется во всей Европе, в особенности в тех странах, где климат более холодный.

Также исследования показывают, что около восьмидесяти процентов дач, коттеджей и загородных домов используют именно систему воздушного отопления, так как это позволяет одновременно обогревать комнаты непосредственно всего помещения.

Специалисты настоятельно не рекомендуют в этом деле принимать поспешных решений, которые впоследствии могут повлечь за собой ряд негативных моментов.

Для того чтобы оборудовать отопительную систему своими руками, вам потребуется иметь определенный багаж знаний, а также обладать навыками и умениями.

Помимо этого, следует запастись терпение, ведь этот процесс, как показывает практика, занимает немало времени. Безусловно, специалисты с этой задачей справятся куда более быстрее непрофессионального застройщика, но ведь за это придется заплатить.

Поэтому многие, все же, отдают предпочтение позаботиться об отопительной системе самостоятельно, хотя, все-таки, в процессе работы вам все равно может потребоваться помощь.

Запомните, правильно установленная отопительная система – это залог уютного жилища, теплота которого будет согревать вас даже в самые жуткие морозы.

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

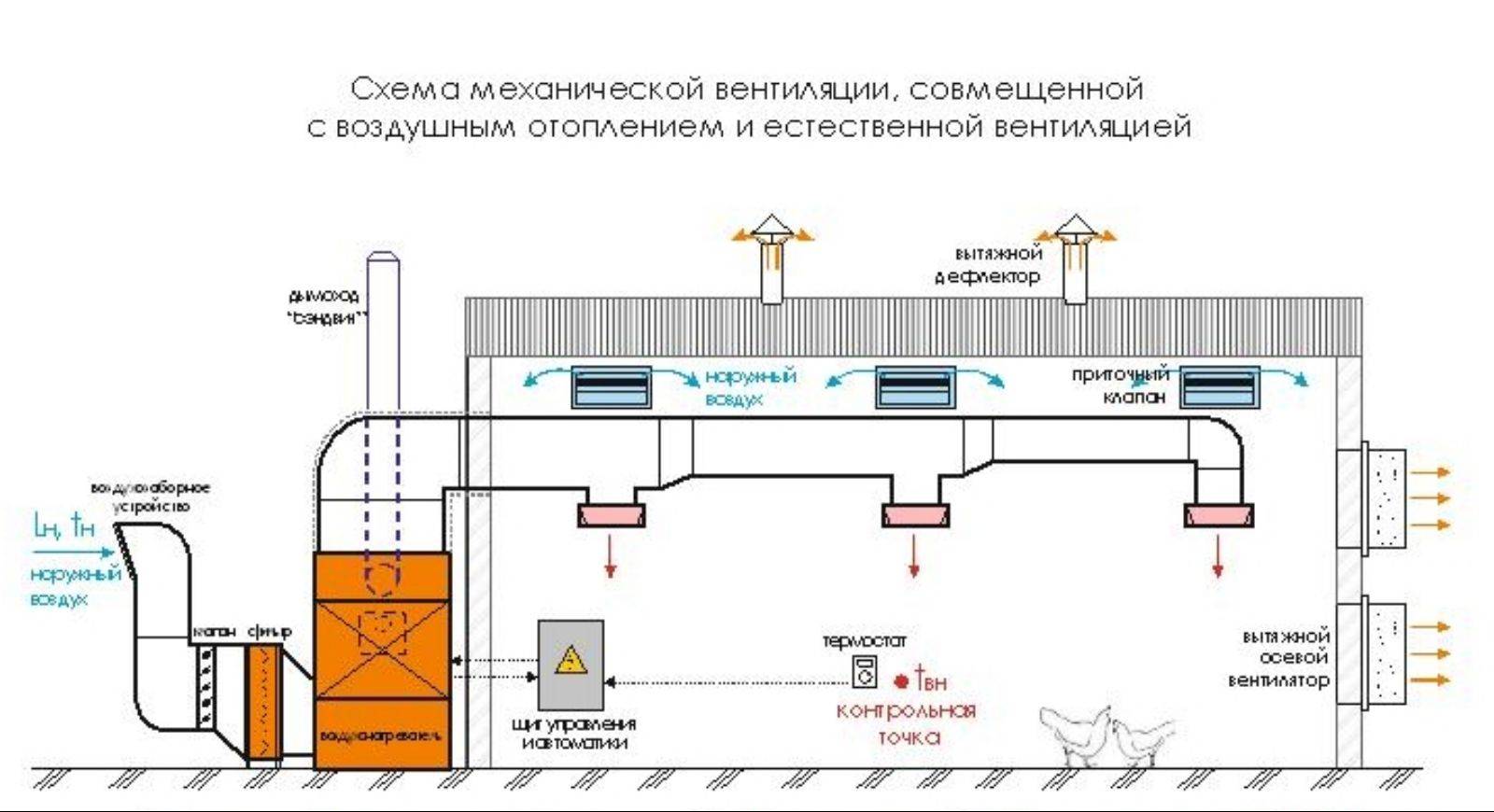

Нагрев воздуха в приточной вентиляционной установке.

Приточная установка имеет блок, как правило, с электрическим нагревателем или водяным теплообменником.
Воздух, подаваемый в помещения, проходя через этот блок, нагревается и распределяется по воздуховодам, происходит вентиляция и обогрев помещений.

Нагрев воздуха в специальной установке (теплогенераторе, воздухонагревателе и т.п.)

Теплогенераторы

устанавливаются внутри помещения или снаружи, их мощность рассчитывается исходя из суммарных тепловых потерь объекта, которые необходимо компенсировать подачей теплого воздуха. Распределение воздуха также осуществляется по воздуховодам.
КПД этих установок весьма высок и может достигать 95 – 98%. Нагрев воздуха осуществляется сжиганием природного газа или жидкого топлива горелкой, при этом высокотемпературные продукты сгорания, проходя через теплообменник, отдают ему свое тепло, а тот в свою очередь нагревает воздух, подаваемый в помещения. При таком способе нагрева воздуха можно достичь температуры воздуха, выходящего из теплогенератора до +90 о С.

Теплогенераторы

имеют мощный подающий вентилятор высокой производительности, обеспечивающий подачу нескольких тысяч кубических метров теплого воздуха в час и поэтому, часто при проектировании комбинируют воздушное отопление и вентиляцию, тем самым удешевляя общую стоимость систем.

Теплогенераторы

или же воздухонагреватели имеют широкий диапазон тепловых мощностей – примерно от 10 до 1000 и более киловатт тепловой мощности и самые разные исполнения, позволяющие устанавливать их на полу, на стенах или под потолком в помещениях, а также снаружи, рядом с отапливаемым помещением или непосредственно на кровле здания.

В основном теплогенераторы «работают» на систему металлических воздуховодов, распределяющих воздух сразу по нескольким помещениям и на большой площади.

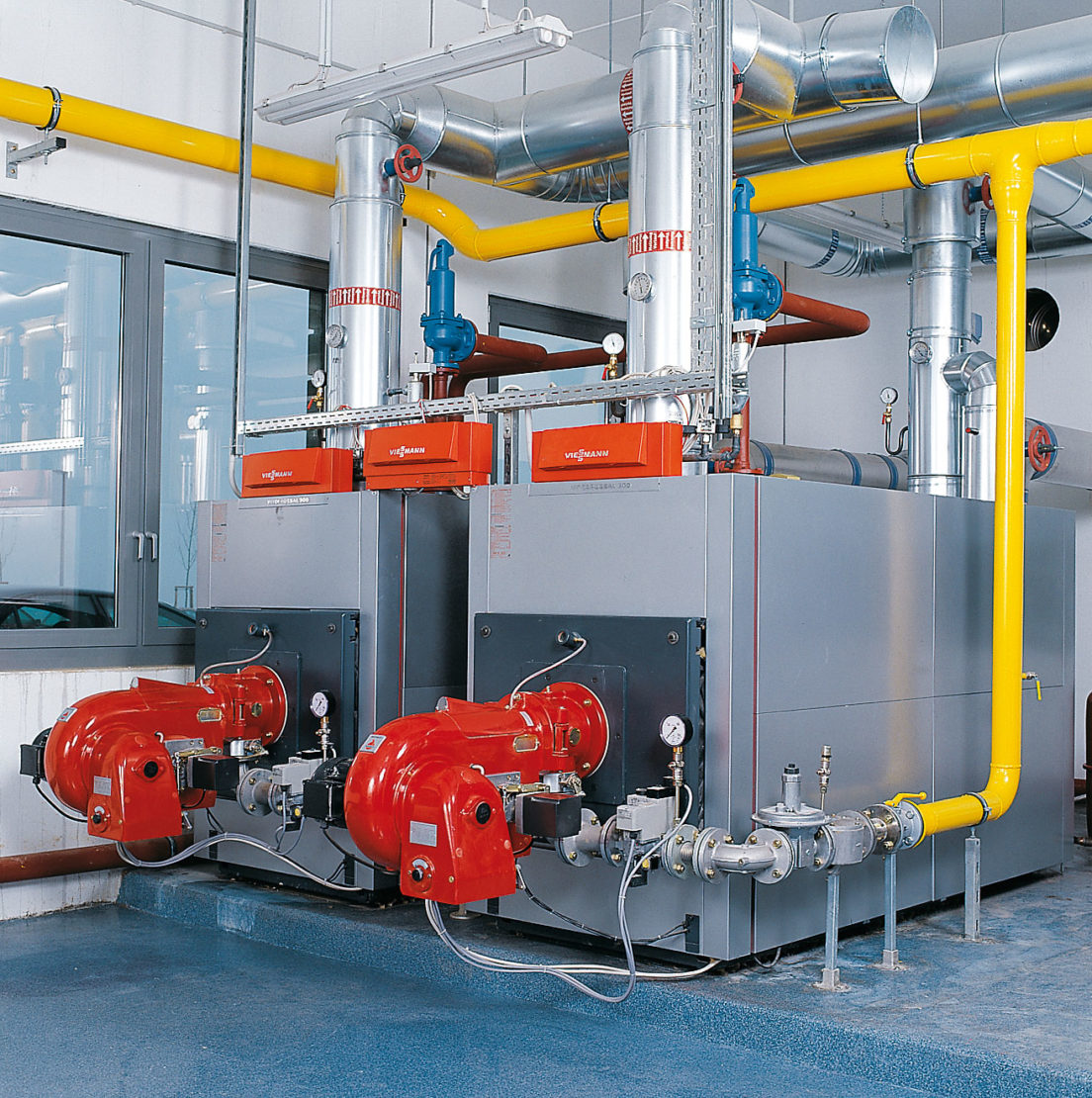

Разновидности нагревательного оборудования для промышленного отопления

Выбор типа отопительного котла зависит от наличия того или иного энергоносителя. Если рядом проходит газовая магистраль, то газовый котел будет лучшим решением. Кроме этого, учитывают расходы на покупку топлива, а также затраты на обслуживание оборудования.

Помимо газовых нагревательных приборов для обогрева производственных помещений разрешено использовать следующие виды котлов:

1. Твердотопливные агрегаты требуют частого участия человека, потому что обеспечить автоматическую подачу топлива можно только в пеллетную разновидность подобного оборудования. Однако нужны емкости для хранения пеллет. Минусы твердотопливных котлов состоят в необходимости регулярного очищения от золы, обязательном устройстве дымохода и частой загрузке топлива.
2. Для установки жидкотопливного котла нужно выделить отдельное помещение. К тому же необходимы емкости для хранения горючего.
3. Электрические котлы применяют реже, потому что они используют самый дорогой энергоноситель. Подобные агрегаты подходят для отопления помещений площадью до 70 квадратов при наличии двухтарифного счетчика. В дневное время система работает от накопителя или коллектора.

Лучшим агрегатом для отопления производственных цехов считают комбинированные котлы. Они работают на двух видах топлива, что очень удобно при перебоях с подачей одного из энергоносителей.

Почему в квартире может быть холодно

Наиболее распространённая проблема — окна. Например, если они старые или установлены неправильно. Несложно понять, насколько они хороши: если холод проходит через них, на стёклах появится влага, а около рамы будет тянуть сквозняк, значит окно некачественное, и в квартире из-за него холодно.

Другая причина — неутепленный или открытый балкон. Из-за него вы теряете много тепла, особенно если не утеплены окна, двери и стены, которые выходят к нему.

Холодные стены тоже забирают много тепла. Если стена холодная на ощупь, значит она тонкая и утеплена недостаточно. Таких стен может быть несколько, если квартира угловая.

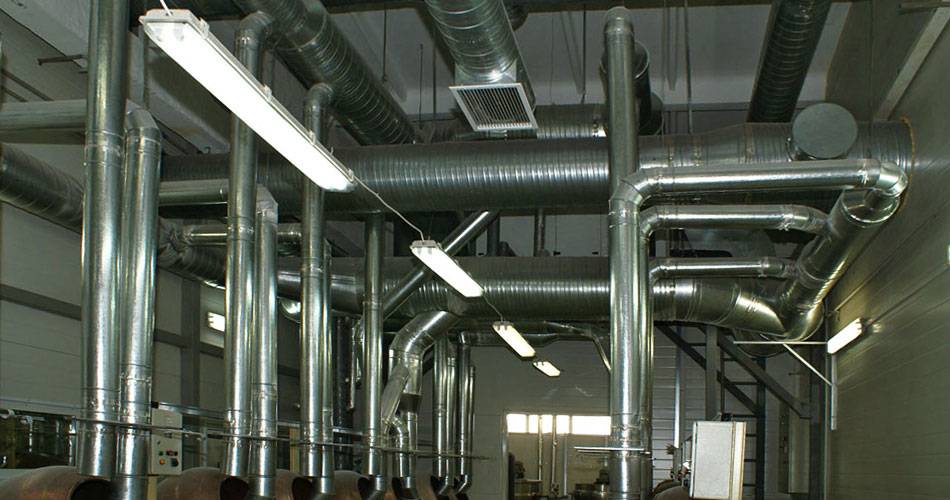

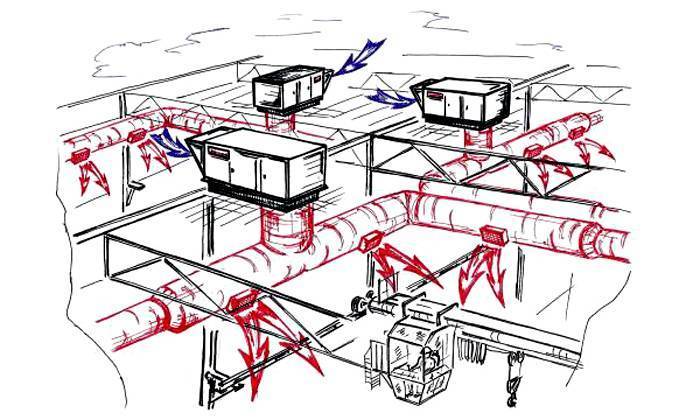

Воздушное отопление промышленных помещений

Этот способ обогрева производственных площадей стал популярным еще в 70-е годы. Принцип работы основан на нагреве воздуха теплогенераторами, водяными или паровыми калориферами. Воздух по коллекторам поступает в те зоны, где необходимо поддерживать нужную температуру. Для распределения воздушных потоков устанавливают специальные распределительные головки или жалюзи. Это далеко не идеальный способ обогрева, он имеет существенные недостатки, однако применяется довольно широко.

Центральная и зональная системы

В зависимости от потребностей владельцев зданий можно оборудовать равномерный обогрев всего помещения или отдельных зон. Центральное воздушное отопление представляет собой приборы, которые забирают воздух снаружи, нагревают и подают его в помещения. Главным недостатком системы такого типа является отсутствие возможности регулировать температуру в отдельных помещениях здания.

Зональное отопление позволяет создать нужный температурный режим в каждой комнате. Для этого в каждом помещении устанавливают отдельный отопительный прибор (чаще всего газовый конвектор), который поддерживает заданную температуру. Зональная система экономически выгодна, поскольку используется ровно столько энергии, сколько нужно для обогрева, минимизируются нерациональные расходы. При установке нет необходимости прокладывать воздуховоды.

Определять подходящий тип системы и осуществлять расчет воздушного отопления производственного помещения должен опытный специалист. Учитываются такие факторы:

• тепловые потери;
• необходимый температурный режим;
• количество прогреваемого воздуха;
• мощность и вид воздухонагревателя.

Преимущества и недостатки

Важными преимуществами можно считать быстрый прогрев воздуха, возможность совмещения отопления с вентиляцией. Недостаток связан с общеизвестным законом физики: теплый воздух поднимается вверх. Под потолком создается более теплая зона, чем на уровне человеческого роста. Разница может составлять несколько градусов. Например, в цехах с потолками высотой 10 м внизу температура может составлять 16 градусов, а в верхней части помещения – до 26. Для поддержания нужного теплового режима система должна работать постоянно. Такой нецелесообразный расход энергии заставляет владельцев искать иные методы обогрева зданий.

Проектирование системы

Для того чтобы организовать воздушное отопление помещений, необходимо составить все необходимые проектные документы. Лучше всего это дело доверить профессионалам в данной области. Иначе неправильная организация чревата тем, что в помещениях будет повышен шумовой уровень или будет наблюдаться дисбаланс терморежимов.

Организация такого вопроса, как отопление и вентиляция производственных помещений, должна решить следующие вопросы:

• Выявить предварительный уровень тех потерь тепла, которые будут свойственны определенному помещению.
• Рассчитать мощность теплового генератора с учетом непродуктивных тепловых расходов.
• Рассчитать, какое будет количество нагреваемого воздуха, а также необходимый режим температуры.
• Выявить размер диаметра тех каналов, по которым поступает воздух, а также выявить возможные потери напора от отрицательных характеристик магистрали.

После того, как расчет системы отопления промышленного здания произведен, и такой проект составлен, можно приобрести необходимое оборудование.

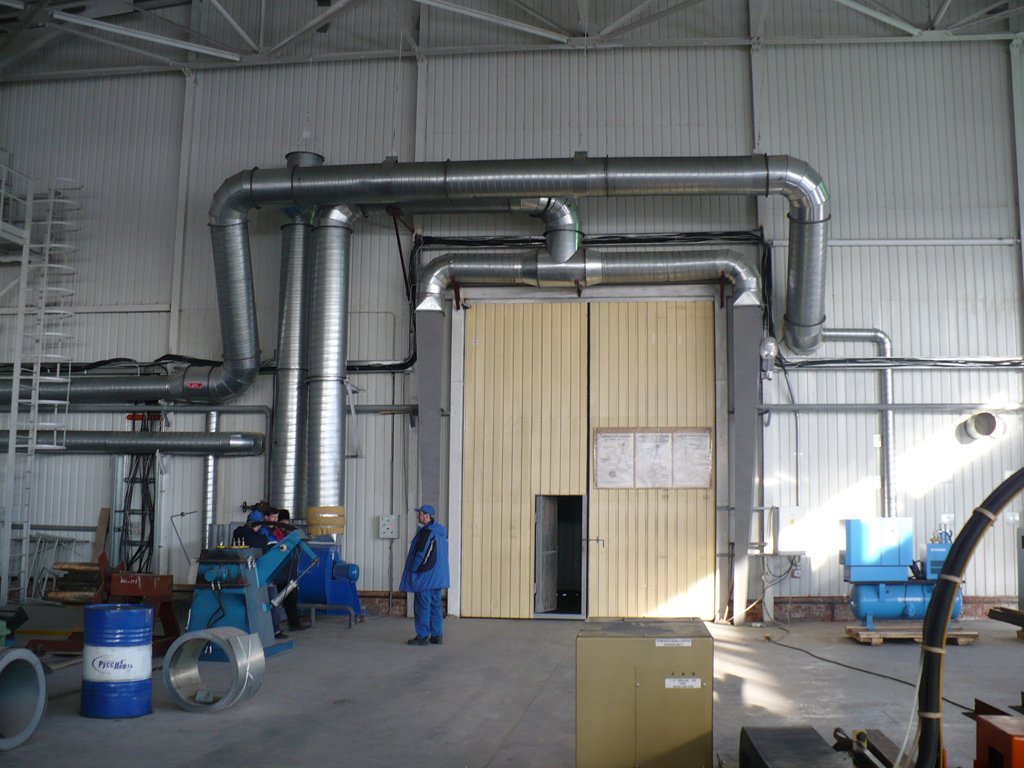

Монтаж воздушного отопления

Монтажные работы по установке системы воздушное отопление складских помещений можно произвести как работниками предприятия, так и обратиться за помощью к сотрудникам специализированных фирм. Заказав оборудование для того чтобы сделать воздушное отопление склада или другого помещения, вы получите от производителя заслонки, воздуховоды, врезки и другие стандартные компоненты.

Дополнительно понадобится купить такие материалы, как:

• алюминиевый скотч;
• магистрали гибкого типа;
• лента для монтажа и утеплитель.

Некоторые участки крайне важно утеплить, так как это предотвратит образование конденсата в проблемных местах. Для этого на стенки трубопроводов можно поставить пласт утеплителя из фольги

Толщина такого самоклеящегося утеплителя может варьировать, однако наиболее используемой считается фольга, которая имеет в толщину от 3 до 5 мм.

Для того чтобы выполнить монтажные работы по организации системы воздушное отопление промышленных помещений, понадобятся следующие действия:

• установка магистралей, посредством которых подается горячий воздух;
• монтаж распределительных раструбов;
• установка агрегата, который генерирует тепло;
• укладка слоя для тепловой изоляции;
• установка дополнительных устройств и оборудования.

Отопительная система квартиры и ее расчет

Система отопления в квартире

Чтобы производить расчеты по отоплению, необходимо подсчитать сколько тепла потребуется для поддержания оптимальной температуры в холодное время года. Эта величина будет равна теплу, которое теряет квартира при минимальных температурах (около 30 градусов).

При учете теплопотерь обращается внимание на уровень теплоизоляции окон и дверей, толщину стен и материал самой постройки. Если расчет системы отопления квартиры равен в итоге 10 кВт, это значение будет определять не только мощность котла, но и количество радиаторов

Чем выше энергосбережение квартиры, тем меньше потребуется энергии для ее обогрева

Чем выше энергосбережение квартиры, тем меньше потребуется энергии для ее обогрева

Для достижения такого результата следует заменить окна на современные энергосберегающие, уделить внимание дверным проемам и вентиляционной системе, утеплить стены внутри или снаружи квартиры

На степень обогрева квартиры зависит движение теплоносителя. Его скорость может зависеть от нескольких факторов:

• Сечение труб. Чем больше будет диаметр, тем быстрее произойдет движение теплоносителя.
• Изгибы и длина участка. По сложной схеме жидкость медленнее циркулирует
• Материал труб. При сравнении железа и пластика, то в последнем варианте будет происходить меньшее сопротивление, а значит, скорость теплоносителя – выше.

Все эти показатели и определяют гидравлическое сопротивление.

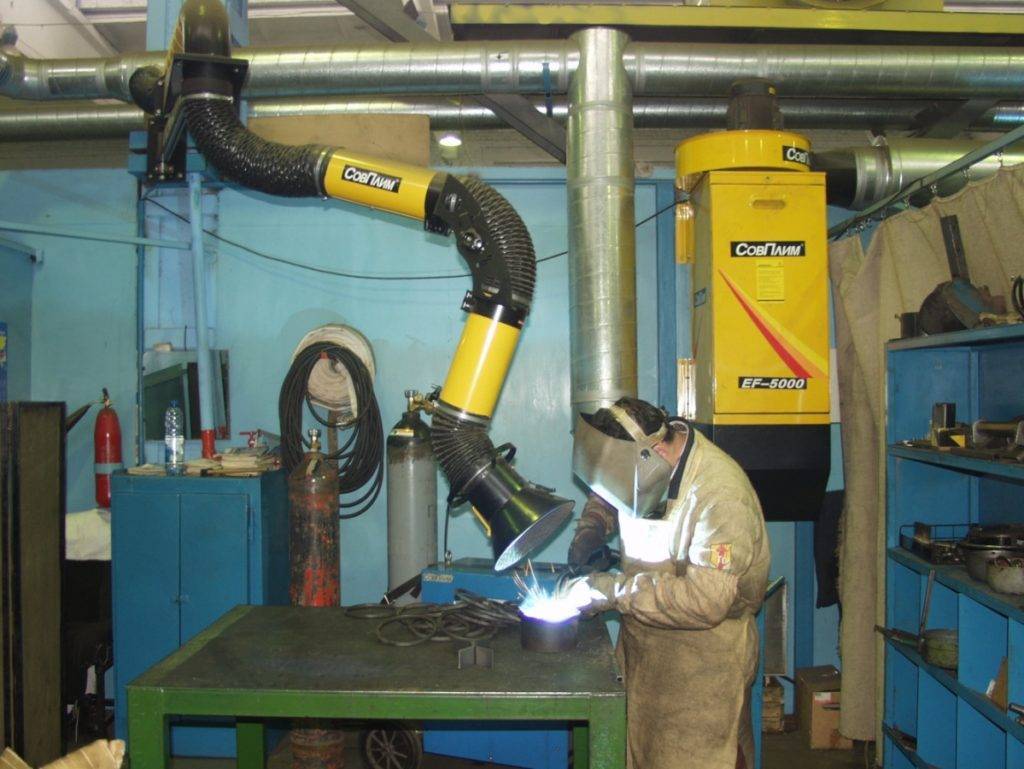

Вентиляция сварочного цеха

Вентиляция сварочных цехов направлена на удаление воздухопотока с содержанием окиси азота, углерода, озона, фтористых соединений. Для этого предусматриваются локальные вытяжки.

Нормы вентиляции определяют соотношение притока-вытяжки 2/3 в нижнем ярусе, 1/3 – в верхнем. Расчет вентиляции сварочного производства осуществляется с учетом веса использованных за 1 час электродов:

• ручная сварка – 1500-4500 м³·ч/кг;
• полуавтоматическая на углекислом газе – 1700-2000 м³·ч/кг;
• сварка с порошковой проволокой – 2500-5400 м³·ч/кг.

Расчет вентиляции сварочного производства производится до допустимого показателя.

Планы и разрезы систем отопления и вентиляции

Для того чтобы более детально отобразить все системы отопления и вентиляции составляют чертежи планов и разрезов, которые в большинстве случаев совмещаются с планами и разрезами систем вентиляции и кондиционирования воздуха. При этом планы таких систем лучше всего изображать в виде проходящего непосредственно под перекрытием здания горизонтального разреза. На практике такие разрезы обычно выполняются тогда, когда по плану недостаточно понятно, каким именно образом следует выполнять работы по монтажу систем отопления, вентиляции и кондиционирования.

На изображении ниже, расположена часть, плана производственного здания в которой спроектирована сеть отопления помещения с вентиляционной камерой находящейся между координационными осями 1 – 2 . В данной отопительной системе сплошной основной линией обозначены радиаторы, трубопроводы, стояки, а также системы подогрева поступающего в вентиляционные установки воздуха. Ввиду того, что диаметр воздуховодов составляет более 100 миллиметров, то для их вычерчивания используются две линии.

Чертеж части плана производственного здания с сетями отопления и вентиляции

Установки, которые предназначены для приточной вентиляции с подогревом воздуха обозначаются при помощи марок П1 и П2 . Для их обозначения в вентиляционной камере использованы упрощенные изображения. Более подробные изображения этих установок находятся на чертежах 20 и 9 , на которые указывают номера листов под выносными полками П1 и П2 . В разветвленную сеть воздуховодов подогретый и отфильтрованный, чистый воздух нагнетается с помощью вентиляторов. В помещениях он распределяется сверху вниз через специальные зонты. К ним он поступает по имеющим диаметр 315 миллиметров четырем вертикальным воздуховодам, следующим от вентиляционной установки П1 . Что касается вентиляционной установки П2 , то от нее воздух выводится наружу через расположенный под полом специальный канал.

Как уже было сказано выше, разрезы рекомендуется выполнять только по тем частям зданий, где точное устройство систем отопления, вентиляции и кондиционирования воздуха плохо читается по плану. На разрезе 1 – 1 указаны диаметры воздуховодов, изображена их конфигурация, проставлены отметки осей трубопроводов. Система расположенных в вентиляционной камере трубопроводов частично представлена сплошными основными линиями, имеющими буквенно-цифровое обозначение Т1 и Т2 . Трубопроводы Т1 предназначены для того, чтобы по ним подводить тепло к вентиляционным установкам П1 и П2 от помещенных вдоль стены здания по оси Б отопительных агрегатов А1 и А2 . Трубопровод, имеющий буквенно-цифровое обозначение Т2 предназначен для того, чтобы по нему отводить конденсат (то есть охлажденную воду).

Разрез производственного здания

К оборудованию цеха также относится и вытяжная вентиляция. Трубы ВЕ1 и ВЕ2 , показанные на чертежах, представляют собой элементы естественной вентиляции, которые выводятся наружу через специальные отверстия в перекрытии. Образующиеся в цехе в процессе производства вредные пары удаляются через них из помещения благодаря естественной тяге.

На приведенном плане и разрезе системы вентиляции и отопления здания обозначены:

• Отметки пола вентиляционной камеры ( 4,600 );

• Расстояния между координационными осями

• Оси низа и горизонтальных участков воздуховодов

• Привязки осей низа и горизонтальных частей воздуховодов к координационным осям

• Количество секций радиаторов

• Обозначения стояков отопления

Привязки отопительно-вентиляционных установок и технологического оборудования к координационным осям.

Виды производственной вентиляции

Классификация промышленного вентилирования проводится по критериям локализации, направленности и способа функционирования. Рассмотрим подробнее.

По принципу функционирования

Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами. Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.

Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно. Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

По принципу локализации

• Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
• Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
• Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

• Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.
• Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
• Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).

Порядок вычисления размера платы в многоквартирном доме

Размер платы за отопление установлен Постановлением Правительства РФ от 23.05.2006 N 307 и Постановлением N 354. В частности, главой III и «Приложением N 2» в первом документе указан точный порядок действий при рассчитывании платежа.

Как уже было указано в верхней части статьи, расчет стоимости отопления в отопительный период производится по формуле, установленной Постановлением Правительства РФ N 354. Согласно Постановлению, формула выглядит следующим образом: общую площадь помещения необходимо умножить на норматив потребления отопительных коммунальных услуг, после чего полученное число необходимо помножить на тариф по стоимости тепловой энергии.

Формула актуальна для тех случаев, когда в помещении не установлен индивидуальный прибор учета — как правило, в нежилых помещениях его не устанавливают, поэтому именно эту формулу мы и возьмем в качестве основной.

Разберем на примере процесс расчета:

1. Площадь нежилого помещения, расположенного в Москве, составляет 40 квадратных метров.
2. Норматив потребления отопительных коммунальных услуг, установленный в Москве в соответствии с Постановления Правительства Москвы от 11 января 1994 г. N 41, составляет 0,016 Гкал/кв. м. Умножаем норматив на площадь помещения: 40х0,016 и получаем потребление энергии в размере 0,64 Гкал.
3. Тариф на тепловую энергию зависит от управляющей компании, к которой обратился владелец помещения. В независимости от ценовой политики компании, согласно Постановлению N 354, тариф должен находиться в ценовом коридоре, установленном законодательством Российской Федерации. Допустим, управляющей компанией владельца помещения является ПАО «Московская объединенная энергетическая компания». Тариф, действующий с 01 июля 2020 года, устанавливает стоимость услуг в размере 2199,24 рублей на 1 Гкал.
4. Потребление энергии умножаем на тариф, установленный управляющей компанией — 0,64х2199,24 = 1407,5 рублей. В результате расчета получилась обязательная ежемесячная плата за предоставление коммунальных отопительных услуг.

Владельцам нежилых помещений в МКД могут быть полезны и другие статьи на нашем сайте, посвященные правилам эксплуатации такой недвижимости и особенностям ее обслуживания:

• Что входит в техническое обслуживание и что такое оперативное управление таким имуществом?
• Как проходит капремонт и должны ли собственники таких помещений оплачивать его проведение в МКД?
• Нюансы оплаты электроэнергии.
• Как подключить интернет?
• Заключение договора с уборщицей.
• Порядок действий собственника при затоплении.
