Конвекторное отопление пола в квартире: обзор радиаторов, рекомендации по монтажу

Где используются внтурипольные конвекторы?

Область применения этого типа отопительных приборов отопления весьма обширная – офисы, торгово-развлекательные центры, ресторанные комплексы и, конечно же, жилые помещения частных домов и квартир. Во время установки конвектора нарушить общий дизайн комнаты мало вероятно, ведь существует огромное количество цветового разнообразия декоративных решёток для этого отопительного прибора, а значит, даже самый утончённый интерьер не пострадает.

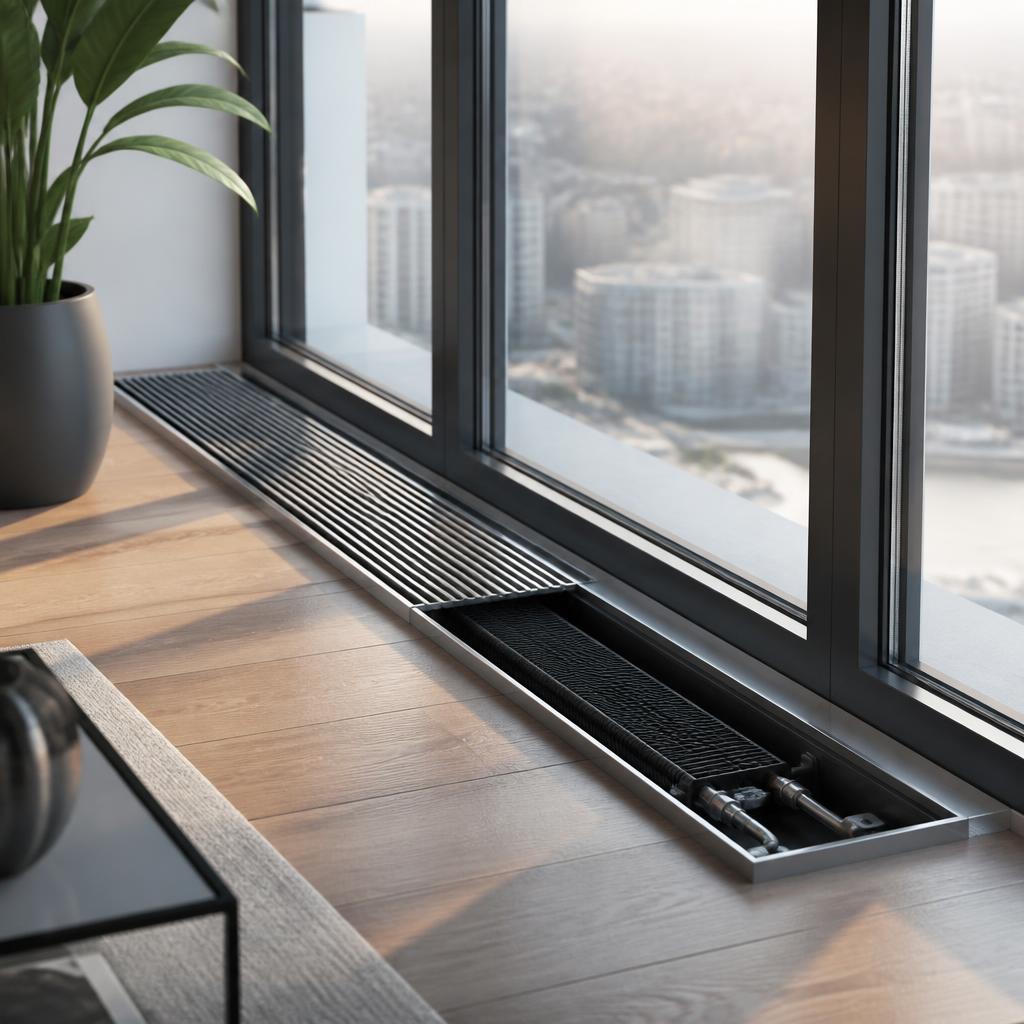

За счёт того, что конвектор встроен в пол, пространство под витражом освобождается. По конструкции установленного отопительного прибора можно совершенно не бояться передвигаться и даже ставить лёгкую мебель.

Общие сведения

Устройство

В итоговом виде конвектор выглядит как металлический короб, длинной 1,5-2 метра. Внешний вид корпуса могут отличатся напольный это или встраиваемый конвектор. Теплообменник состоит из алюминиевых пластин, которые закрепляют на пластической трубе, внутри которого находится теплоноситель. Часто встречается что в теплообменник встраивается вентиляция что позволяет обогревать помещение лучше, и не дает холодному воздуху распространятся.

Корпус встраиваемого в пол конвектора обладает высокой прочностью и защищен от коррозии. А напольные имеют эстетически красивый вид, у них множество цветов и видов решеток. Под любой дизайн и интерьер.

Теплообменник

Практически по всей площади корпуса, расположен теплообменник. У конвекторов, которые подключаются к отопительной системе, он выглядит как змеевик из меди или алюминия с поперечными пластинами. У электрических конвекторов это ТЭН, у которого так же имеются металические платины.

Трубка на концах у которой располагаются фитинги, для подсоединения к отопительной системы при помощи гибких подводок. Преимущества заключается в том, что есть возможность подключения к автоматической системы поддержания и регулировки определенной температуры. Но счета за электроэнергию будут значительно выше, нежели с водяным теплым полом.

Решетка и дополнительные опции

Сверху, над конвектором встраивается решетка, они может быть из пластика, металла, дерева и т.д. Ее вид зависит лишь от ваших пожеланий и внешнего вида помещения. Она не будет мешать передвижению людей, и в то же время будет отлично дополнять теплый воздух.

Функции внутрипольного конвектора

1. Поток воздуха поднимается от пола вверх, создавая тепловую завесу, благодаря которой в помещении не страшны открытые двери и сквозняки. В особенности в этом нуждаются помещения с панорамным остеклением, так как без тепловой завесы такое место будет быстро выстуживаться.
2. Этот прибор создаст комфортные условия, даже в зале с высокими потолками.
3. Если его установить вдоль стеклянной стены, тогда он будет препятствовать появлению конденсата, в следствии плесени и сырости.
4. Для особо больших помещений встраиваемый в пол конвектор, может стать единственным выходом для обогрева. Так как он способен равномерно распределять теплый воздух, благодаря дополнительным вентиляторам.

Достоинства и недостатки

Достоинства

1. Возможность установки в детские учреждения. Исключают возможность удара об острые углы, освобождает пространство для бега и игр. Решетки над конвектором не нагреются до опасной температуры, что тоже исключает возможность ожогов.
2. Улучшает интерьер жилья и освобождает много места.
3. Более эффективный способ обогрева по сравнению с другими отопительными системами.
4. Потеря тепла намного меньше чем у обычного отопления, поэтому ему достаточно что бы теплоноситель имел минимум 50 градусов тепла для эффективной работоспособности.

Недостатки

1. Потоки воздуха образуют большое количество пыли. Придется чаще совершать влажную уборку.
2. При установке в квартирах с низким потолком это невозможно.
3. Высокая стоимость в эксплуатации.
4. При неправильном монтаже, на полу может быть сквозняк.

Лучше всего заняться планированием установки встроенного конвектора на этапе строительства или глубокого ремонта. Чтобы продумать до мелочей подходит ли вам данный вид отопления.

• (КВЕ) Конвекторы, в которых происходит естественная циркуляция воздуха. Здесь не происходит дополнительного воздействия на воздушный поток. Воздух поднимается естественным способом. Абсолютно бесшумный способ обогрева не требующий подключения к сети. Если хотите купить конвектор, запомните что помещение в два раза медленнее нагреется.
• (КВП) Встроенные конвекторы в которых происходит дополнительная циркуляция воздуха. В таких приборах есть дополнительный вентилятор, который принудительно выталкивает поток теплого воздуха и не дав ему остыть, отправляет на подогрев.
• Двухконтурные. Имеют функцию как и обогрева так и кондиционирования помещения. Но из-за своей высокой цены спрос на него не такой огромный.

Устройство и характеристики

Для начала разберемся, что такое конвектор. Это прибор, который относится к климатической технике. Его главная задача состоит в том, что путем намеренной циркуляции воздушных масс он нагревает воздух

Важно знать, что все процессы происходят на основе физических законов. К ним также зачастую относят электрические камины настенного типа, которые не только создают необходимые температурные условия, но и радуют глаз своей эстетикой

Настенный электрический конвектор отопления с терморегулятором размещают на небольшой высоте

Затем прибор пропускает холодный и плотный воздух через себя, выпуская вертикальный поток горячих воздушных масс. В это время они смешиваются с более прохладными потоками и отдают тепло стенам и потолку, постепенно вновь опускаясь на пол. Получается замкнутый круг, благодаря которому происходит равномерный прогрев помещения

Настенный электрический конвектор отопления с терморегулятором размещают на небольшой высоте. Затем прибор пропускает холодный и плотный воздух через себя, выпуская вертикальный поток горячих воздушных масс. В это время они смешиваются с более прохладными потоками и отдают тепло стенам и потолку, постепенно вновь опускаясь на пол. Получается замкнутый круг, благодаря которому происходит равномерный прогрев помещения.

Для максимальной функциональности производители продумали расположение каждой детали. Чаще всего вы увидите прибор в форме плоского прямоугольника, а все потому, что в замкнутом пространстве такой формы воздух быстро и эффективно нагревается, а затем выталкивается наружу. К тому же такая форма позволяет сэкономить полезное пространство в доме. Само устройство состоит из нескольких основных элементов:

1. корпус состоит из панелей и решетки, которая позволяет направлять воздушные потоки;
2. внутри расположены модули запуска и отключения, автоматического отключения при падении и терморегулятор;
3. нагревательный элемент чаще всего расположен в нижней части прибора;
4. рядом расположен датчик, который показывает температуру воздуха в конкретном помещении.

В различных моделях используют различные нагревательные элементы. Так, самый распространённый – это трубчатый электронагреватель или ТЭН. Выглядит он как 2 трубки, соединённые спиралью из нихрома. Однако это не самый лучший вариант, так как при работе он производит посторонний шум и обладает низким коэффициентом полезного действия.

Игольчатый нагреватель представляет собой корпус, который с 2 сторон покрыт изогнутыми проволоками. Так он очень похож на ветку ели или сосны. Несмотря на доступные цены и удобное регулирование температурного режима, устройство способно делать воздух излишне сухим, а для зданий с высокой влажностью он вообще не подходит.

Монолитный нагреватель – самый дорогой, но самый качественный вариант. Все недостатки предыдущих моделей в нем были устранены. Выполнен он в виде корпуса с ребристой поверхностью из нихрома. В электрических конвекторах этот вариант встречается чаще всех остальных.

Что касается термостатов, то их можно назвать главной частью всего механизма. Без него невозможно было бы контролировать температуру и при желании понижать или повышать ее. Производители в наше время предлагают 2 различных варианта терморегуляторов.

Термостат механического типа устанавливается в более бюджетных моделях. Он выглядит как ручка, которую необходимо поворачивать для выставления определенных параметров. По достижению поставленной отметки он отключается. При полном остывании основного блока устройство вновь начинает свою работу.

Без сомнения, электронный термостат намного удобнее и во многих пунктах выигрывает своего конкурента. Он способен определять и учитывать как температуру самого прибора, так и окружающей среды. В соответствии с полученными данными он вносит изменения в работу конвектора. Возможно дистанционное управление прибором с помощью пульта.

Главная характеристика, на которую мы обращаем внимание при выборе обогревателя на стену – это мощность. Для того чтобы не совершить ошибку, стоит заранее высчитать площадь помещения, в котором будет размещен конвектор

Обычно мощность таких приборов начинается от 250 Вт и может доходить до 2000 Вт, что очень много

Обычно мощность таких приборов начинается от 250 Вт и может доходить до 2000 Вт, что очень много.

Устройство и принцип действия

Панорамные окна стали относительной новинкой на строительном рынке. Они присутствовали и раньше, но сегодня размах их использования принял весьма солидные масштабы. Панорамные окна задействуются в жилых помещениях, в зданиях кинотеатров и выставочных комплексов, а также в зданиях магазинов и торговых центров. То есть они встречаются практически везде, радуя отличным обзором и хорошим внешним видом.

Батареи отопления принято устанавливать прямо под окнами. Здесь они обеспечивают надежную защиту от идущего от оконных проемов холода. Для этого тут создаются внутрипольные ниши, куда и утапливаются батареи. В случае с панорамными окнами все сложнее, так как они требуют применения нестандартных решений, чтобы не загораживать обзор. Некоторым людям на это откровенно плевать, поэтому они устанавливают под панорамными окнами стандартные батареи. Но такой подход нельзя назвать оптимальным.

Согласитесь, что даже красивый радиатор отопления, установленный перед панорамными окнами, портит впечатление от них.

Выходом из ситуации являются напольные батареи отопления. Они обладают минимальной высотой и хорошо подходят для монтажа под панорамными окнами. Но что делать тем, кого не устраивают и такие батареи? Им на помощь приходят внутрипольные конвекторы, монтируемые прямо в полы. Для этого здесь подготавливаются специальные ниши, к которым подходят трубы отопительной системы.

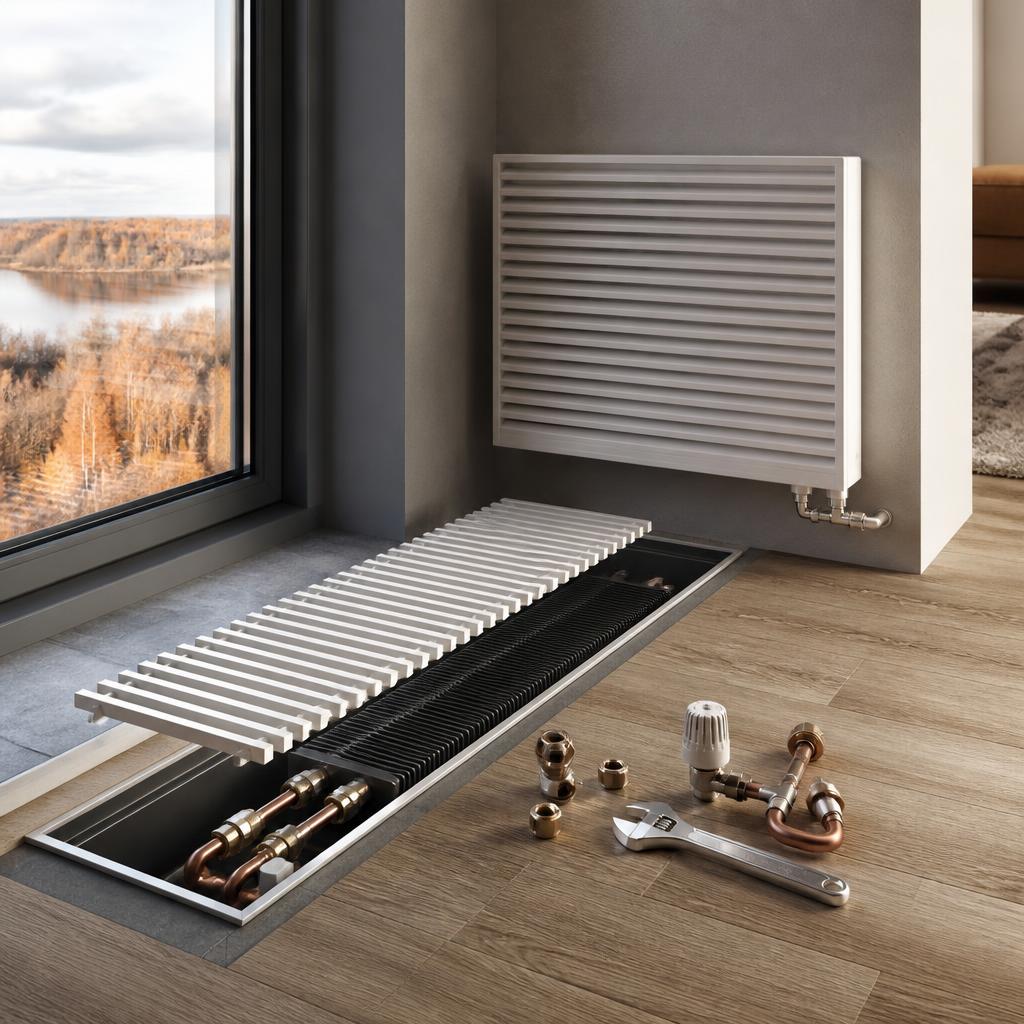

Как устроены внутрипольные конвекторы отопления? Их конструкцию составляют несколько основных элементов:

• тонкие металлические корпуса – в них располагаются внутренности;
• трубы, по которым протекает теплоноситель (медные или стальные);
• рассеивающая решетка из пластин, нагревающая воздух (стальная или алюминиевая);
• декоративная решетка – через нее забирается холодный воздух и выпускается нагретый.

Все это богатство упрятано под напольное покрытие, поэтому сверху мы видим только декоративную решетку.

Тщательный подбор цвета декоративной решетки под цвет напольного покрытия позволит полностью замаскировать отопительную систему и сделать ее абсолютно невидимой. В некоторых случаях потребители приветствуют более контрастные решения.

Воздух, нагреваясь внутрипольным обогревателем, стремится вверх. Его место заполняет холодный воздух, который так же нагревается.

Внутрипольные водяные конвекторы отопления работают по принципу конвекции. Они нагревают воздух, который становится более легким и идет вверх. На место горячего воздуха поступают холодные воздушные массы. В результате практически весь воздух проходит через обогреватель и становится теплым – в помещении создается вполне комфортная атмосфера.

Если в обычных напольных моделях холодный, а поэтому и более тяжелый воздух забирается снизу, то во внутрипольных конвекторах он забирается сверху, со стороны окна. Нагретые воздушные массы выбрасываются тоже сверху, но со стороны помещения. Тем самым достигается круговорот воздушных масс, а в помещениях становится довольно тепло. Для более быстрого нагрева данные обогреватели могут дополняться вентиляторами, создающими принудительную конвекцию.

Подключение к центральному отоплению

Во-первых, внутрипольные конвекторы не совместимы с центральным отоплением

И не важно, какая у вас схема подключения:. однотрубная. однотрубная

однотрубная

или двухтрубная

Ни с одной из них вы не добьетесь нормальной работы. Это происходит из-за того, что подводящие и отходящие трубы прокладываются по замысловатым и сложным маршрутам.

И во всех этих стыках, поворотах и коленах возникает повышенное гидравлическое сопротивление.

Горячая вода не хочет идти по сложному пути со множеством стыков и заужений. Ей гораздо проще, минуя конвектор, напрямую проскочить в другую комнату или через стенку к вашим соседям. То есть там, где установлены нормальные радиаторы и создано нормальное сопротивление.

В результате ваши конвекторы остаются холодными. Конечно, можно пойти на хитрость и при однотрубной системе заглушить байпас.

Тем самым вы обеспечите подачу горячей воды принудительно. Однако всего что вы добьетесь, будет подобно эффекту монтажа водяного пола.

У вас в квартире будет жара, а у всех ближайших соседей дубак.

Соответственно, ждите жалоб во все инстанции. Далее, комиссионные проверки. Предписания о том, что за собственный счет, в 3-х дневный срок, вам необходимо восстановить нормальную схему и работу системы центрального отопления.

А если предварительно сделать расчет, правильно подобрать материал (сечение и диаметр пластиковых труб, надвижные фитинги) будет ли работать в этом случае конвектор? Да, будет.

Однако, нормально греть будут далеко не все модели, а только самые мощные из них, да и то, имеющие в своей конструкции отдельный вентилятор.

Но даже и в этом случае, монтаж и установка внутрипольных конвекторов, с точки зрения законодательства, все равно подпадает под те же правила, что и монтаж водяных теплых полов.

То есть подключать их от системы центрального отопления строго запрещено.

Кроме этого, если подключиться от стояков и уйти трубами под стяжку, стояки то все равно останутся.

И вам придется выкручиваться двумя способами:

обходить их напольным покрытием

возводить фальшстену

Поэтому главное что вы должны запомнить – если у вас стандартная система отопления, то о внутрипольных конвекторах нужно забыть сразу.

Преимущества комбинированного отопления

Комбинированное отопление дома является надёжным и универсальным. Работа на нескольких видах энергоносителей гарантирует комфорт и тепло.

Комбинированные схемы также дают возможность выбирать — чем отапливать дешевле.

Наличие в системе отопления разных видов радиаторов – настенных батарей и тёплого пола — позволяет снизить температуру жидкости в системе отопления. При большом количестве излучателей температура в радиаторах может быть на 20-30°C ниже без ущерба для домашнего комфорта.

Установка в квартире или доме

Обустроить подогрев пола в качестве дополнительного отопления можно как в квартире, так и в частном доме. Однако подключение его к радиаторам центрального отопления требует согласования с теплосетью. Оно приводит к увеличению объёма излучателей в общей системе, и может сказаться на качестве отопления соседей. Поэтому подключать полы к центральному теплоснабжению можно не во всех квартирах.

Что касается частного сектора — здесь хозяин жилья может переделывать систему отопления на своё усмотрение. Тут работа котла и излучателей — полностью автономна. Она не требует дополнительных согласований с теплосетью. Поэтому подключения выполняется быстрее и проще.

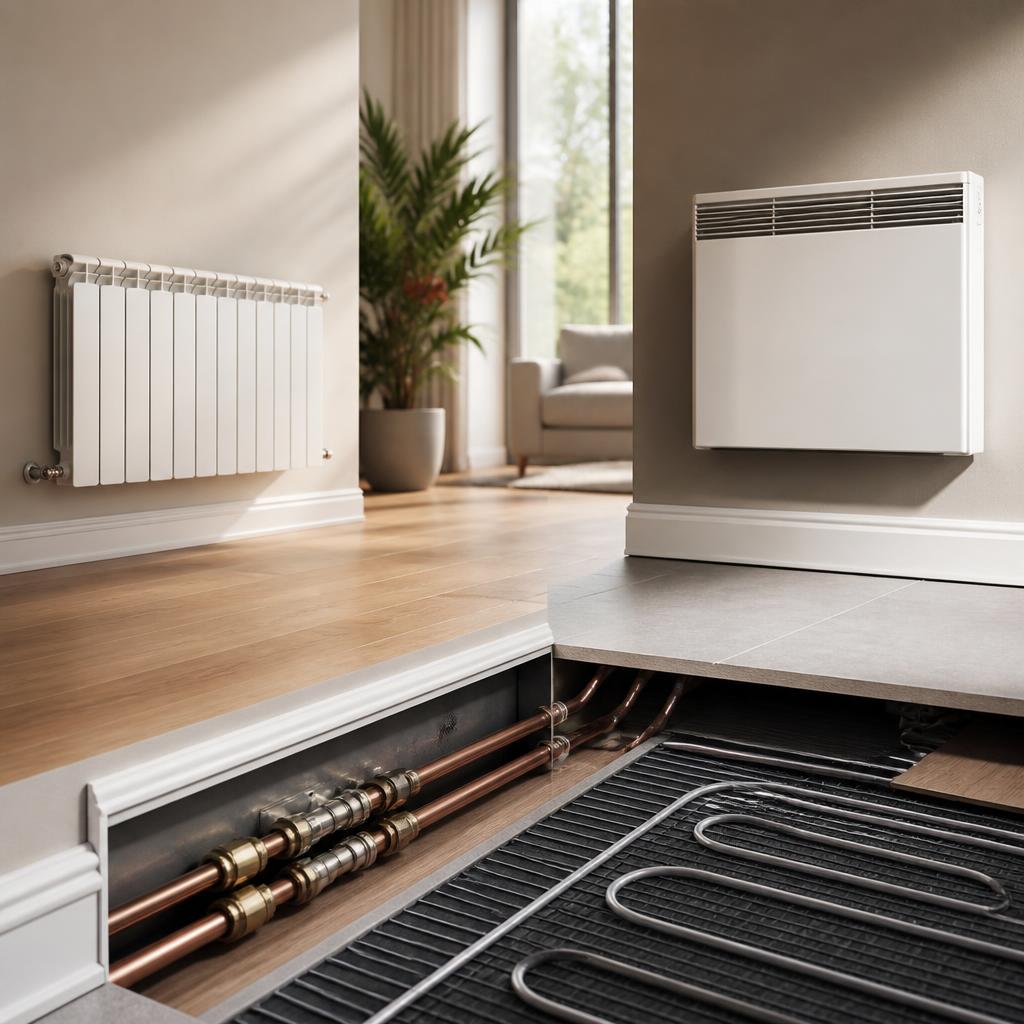

Система отопления на электрических конвекторах или система отопления на базе электрического котла и радиаторы?

Вернемся к стереотипам по отношению к конвекторам. Логично сравнить с другой широко применяемой электрической системой отопления электрокотлами.

1. Стереотип: Дорогое энергопотребление

Система отопления на конвекторах с переменным регулированием мощности (инверторным) имеет лучшие показатели энергоэффективности не только в сравнении с конвекторами с фиксированной мощностью, но и в сравнении с другой широко распространенной системой электрического отопления – на базе электрокотла и радиаторов. Не будем указывать на очевидные вещи, что система на конвекторах значительно дешевле, чем электрокотел с радиаторами, надежнее и гибче. Сравним энергопотребление.

Про систему отопления на инверторных конвекторах можно почитать более подробно тут.

Система на инверторных конвекторах получает преимущества там, где электрический котел имеет существенные недостатки, из-за которых потребляет больше электроэнергии.

Система отопления на инверторных конвекторах динамичнее, гораздо быстрее и точнее реагирует на изменения температуры, в отличии от от системы «электрокотел-трубы-радиаторы»Источник home-comfort.ru

Первый важный недостаток системы котел-радиаторы: гидравлическая балансировка системы. Редко когда радиаторное отопление правильно сбалансировано, в каких-то помещениях радиаторы горячие и температура постоянно выше, чем нужно, а в других радиаторы постоянно полутеплые и температура ниже, чем должна быть. Из-за этого электрокотел вынужден избыточно работать. Это связано с протяженностью теплопроводящих путей, разной удаленностью радиаторов от котла, некорректностью подбора диаметров труб и автоматики. У системы отопления на конвекторах такой проблемы нет, а значит энергия расходуется рачительней.

Второй существенный недостаток: инерционность такой системы отопления, она не умеет быстро менять режим работы, она медленнее выходит на заданные температуры и медленнее останавливается. В отличие от электрокотла система на конвекторах имеет низкую инерционность, быстро выходит на заданные режимы. Третий недостаток: в радиаторном отоплении конвективная составляющая тепла составляет не более 15%, остальное тепло – это лучистое излучение, или по-другому радиация (именно поэтому приборы называются радиаторами). Конвекция – это нагрев воздуха, а излучение – это нагрев предметов, стен. Именно поэтому, конвективное отопление самое быстрое и комфортное. Там где конвектору для поднятия температуры на 5 градусов нужен час, радиаторному отоплению (фактически электрическому котлу) потребуется не менее 6 часов непрерывной работы.

Именно за счет этих факторов, система на инверторных конвекторах экономнее распоряжается потребляемой электроэнергией. Исследования специалистов по теплообменным процессам Московского Энергетического Института в специальной тепловой камере, эксперементально зафиксировали более экономичное энергопотребление системы на конвекторах с инверторным регулированием мощности нагрева по сравнению с электрическим котлом и алюминиевыми радиаторами.

Особенности эксплуатации напольного отопления

Перед каждым отопительным сезоном необходимо проверять целостность компонентов системы. Практически во всех отзывах об отоплении в полу указывается на большое количество пыли и грязи в нишах. Их следует периодически убирать.

Профилактика канальных конвекторов

В процессе эксплуатации могут измениться параметры терморегулятора. Так как он будет скрыт за декоративной решеткой – необходимо проверять его состояние. В противном случае увеличится вероятность некорректной работы системы. Кроме этого контролируется целостность подключения водяного теплого пола к системе отопления. В подобных схемах сложно контролировать появление протечек.

В моделях с вентилятором заранее укладывают линию электропередач. Для улучшения комфорта рекомендуется сделать выносной выключатель. Также часто встречается засорение ротора вентилятора. Его чистку необходимо делать перед каждым отопительным сезоном.

В видеоматериале показа пример монтажа канального конвектора в квартире:

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими теплыми полами:

• Бесперебойное электроснабжение;
• Стабильное напряжение в электросети;
• Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.

Технология устройства электрического пола:

1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
2. Укладка теплоизоляции;
3. Крепление направляющих;
4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
5. Подключение терморегулятора;
6. Заливка цементно-песчаной стяжкой;
7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Стержневая система отопления без использования радиаторов

Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

Схема настила:

• Черновая поверхность;
• Теплоизоляция;
• ИК-стержневой настил;
• Стяжка;
• Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.

Лучевое отопление: незатейливая схема действий

Схема коллектора отопления.

Система лучевого отопления данной разновидности особенно подойдет людям постоянным, предпочитающим стабильность во всем. Правильной регулировкой температурной составляющей они точно не пренебрегают. Преследуя данную цель, они своими руками производят установку пары коллекторов. К ним будет примыкать необходимое число приборов для отопления и теплый пол. Главными их функциями при этом станут собрать воду и поделить этот теплоноситель по созданной отопительной системе. Пара коллекторов надежно закрепляется в шкафу.

Данная система лучевого отопления предполагает свой индивидуальный стиль объединения трубопровода — петлями. Всякий радиатор объединяется с распределительным коллектором дома. Трубопроводы, исходящие от него ко всем зафиксированным отопительным приборам, лучше припрятать в надежный пол либо в стены, затаив их под плинтусы.

Отрадно, что эта система в определенной степени универсальна. Если понадобится заменить не все, а только часть отопительных приборов, то это легко реализовать своими руками. Отключать всю систему для этого — нет надобности.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола

При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола. Самый дешевый коллектор оснащен только запорными клапанами

В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками
