Основные требования при проектировании
Проектирование котла — самый важный этап в процессе строительства.
Все требования по монтажу котлов, работающих на газовом топливе должны отвечать следующим разделам СНИП:
- Дома жилые одноквартирные, No 31-02/2001.
- Газоснабжение, No 2.04.08/87.
- Отопление, вентиляция и кондиционирование, No 41-01/2003.
- Пожарная безопасность зданий и сооружений, No 21-01/97.
- Внутренний водопровод и канализация зданий, No 2.04.01/85.
Для того, чтобы исключить ошибки, которые могут привести к финансовым потерями, необходимо обратиться в проектную компанию, имеющую опыт выполнения проектных работ по установке котлов.
Перед заключением договора, удостоверяются, что подрядчик обладает полным пакетом разрешительных документов на осуществление такого вида работ. Далее заказчик совместно с проектной организацией составляет техническое задание, в котором обозначаются все требования к будущей установке.
На базе этого документа проектантами разрабатываются инженерные решения, составляется технико-экономическое обоснование, рассчитываются тепловые нагрузки.
Эта организация, по просьбе заказчика, также может взять на себя оформление согласований проекта в контролирующих органах и обеспечить полную комплектацию котельного оборудования.
Выбор места хранения газовых баллонов

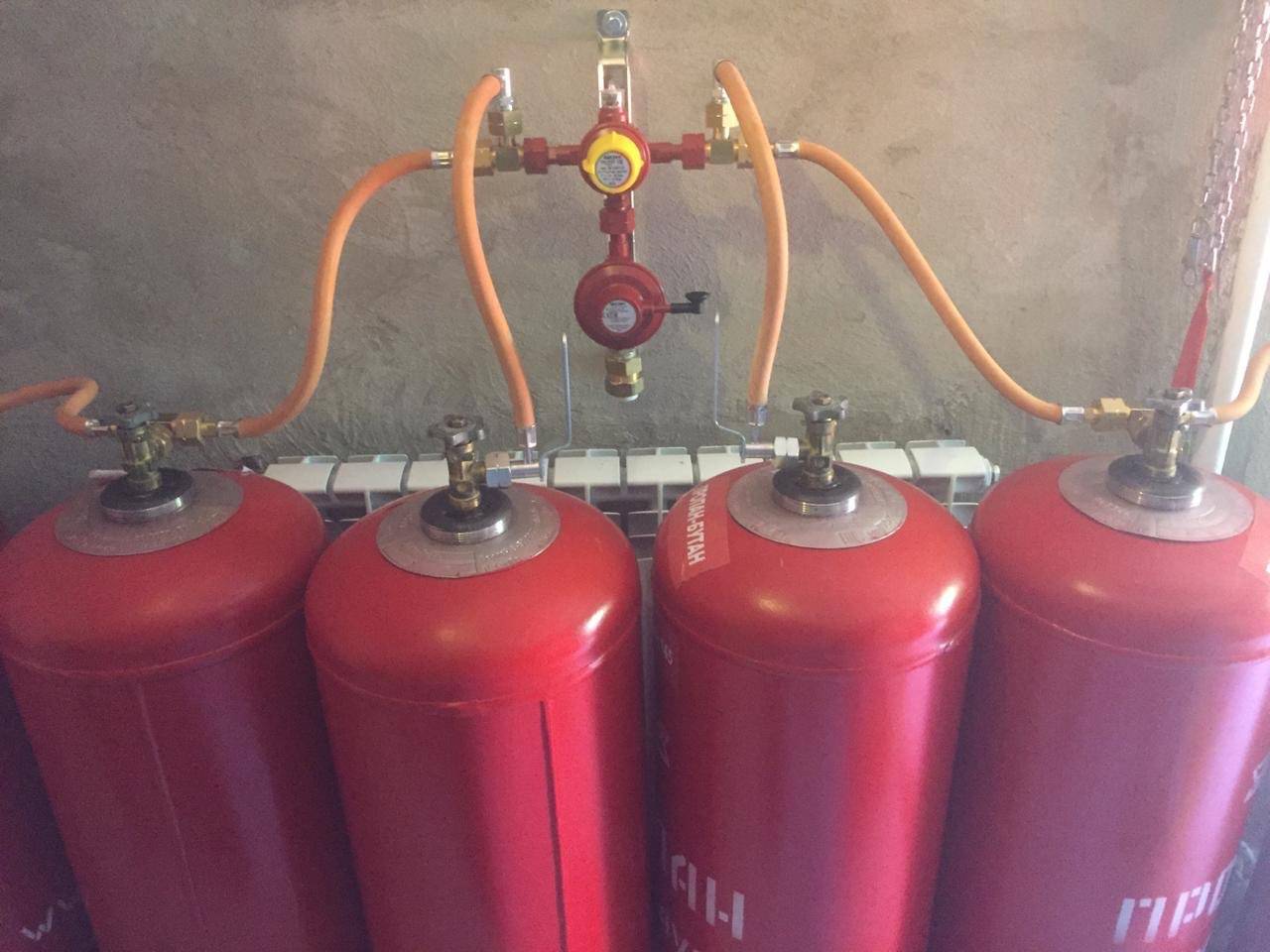

Схема подключения баллонов
Прежде чем определиться со способом хранения газовых баллонов необходимо правильно подобрать их вместимость. В настоящее время можно использовать емкости вместительностью 5, 12, 27 и 50 л. Если отопление частного дома баллонным газом будет регулярным – лучше всего закупить емкости с максимальным объемом 50 л.
Для подачи газа делают магистраль от места хранения баллонов к котлу. Можно использовать несколько емкостей сразу, установив на каждый газовый редуктор. В его комплектацию должны входить два манометра. Один из них необходим для сверки показания давления внутри баллона, а второй показывает это значение на выходе. С помощью запорного клапана регулируется интенсивность подачи топлива.
Редуктор для баллонов
Место выбора их хранения напрямую зависит от того, сколько нужно баллонов для котла отопления. Расчетное количество емкостей зависит от следующих показателей:
- Общая площадь дома;
- Тепловые потери в здании;
- Минимальная температура зимой.
Немаловажным моментом является место, где будет установлен газовый котел отопления на баллонном газе. Протяженность подающей магистрали должна быть минимальной, чтобы снизить вероятность ее разгерметизации и оптимизировать расход газа.

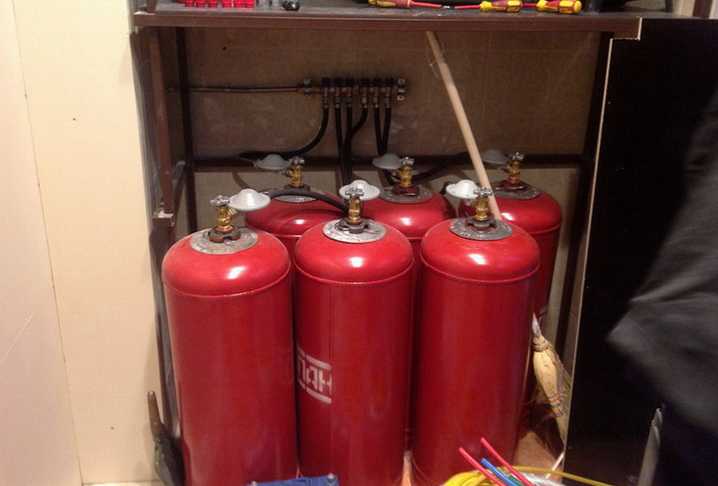

Отдельное помещение для баллонов
Хранение газовых баллонов в доме
Лучший способ хранения газовых баллонов для отопления – подготовка отдельного помещения. Правила обустройства и требования к нему подробно описаны в СНиП 2.04.08-87. Поэтому перед установкой отопления с помощью газовых баллонов необходимо ознакомиться с этим документом.
Оптимальный вариант, если комната хранения будет располагаться в непосредственной близости от места установки котла. Таким образом можно сделать подающую магистраль как можно короче. Также необходимо обеспечить следующие условия хранения емкостей для отопления частного дома от газовых баллонов своими руками:
- В помещении не должны храниться горючие или смазочные материалы;
- Запрещается использовать любые отопительные приборы – конвекторы, обогреватели. Исключение составляют трубы и радиаторы водяного отопления;
- Обеспечение приточной вентиляции. Средний показатель воздухообмена 12 м³/час на 1 м² помещения;
- Каждый баллон должен располагаться на поддоне. Это необходимо для сохранения устойчивости при возможных колебаниях емкости во время выхода газа.
Для обеспечения безопасности помещение должно закрываться. Подача топлива для отопления частного дома баллонным газом происходит с помощью магистрали. Если для этого используются гибкие шланги – во время монтажа необходимо избежать их перегибов.

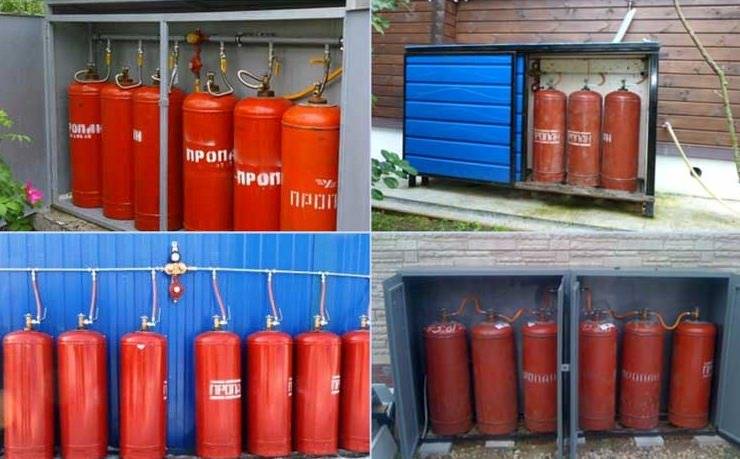

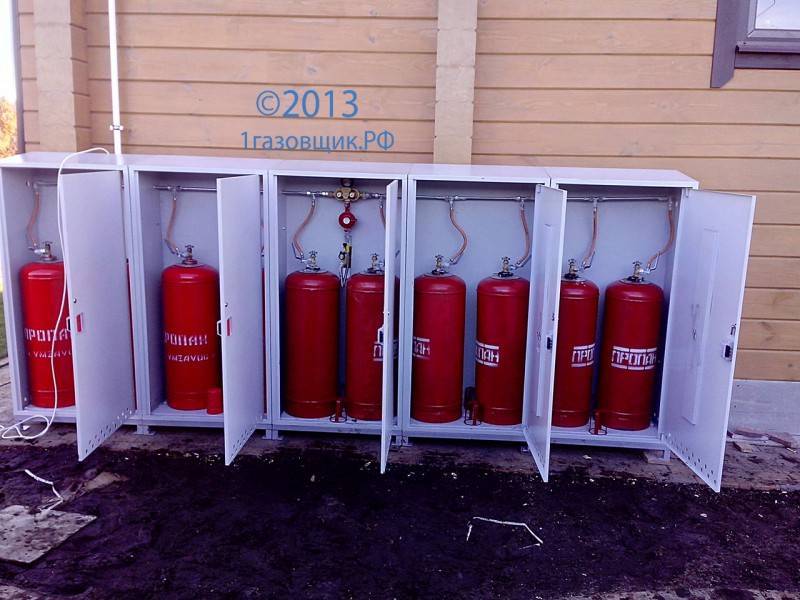

Требования к шкафу для хранения газовых баллонов

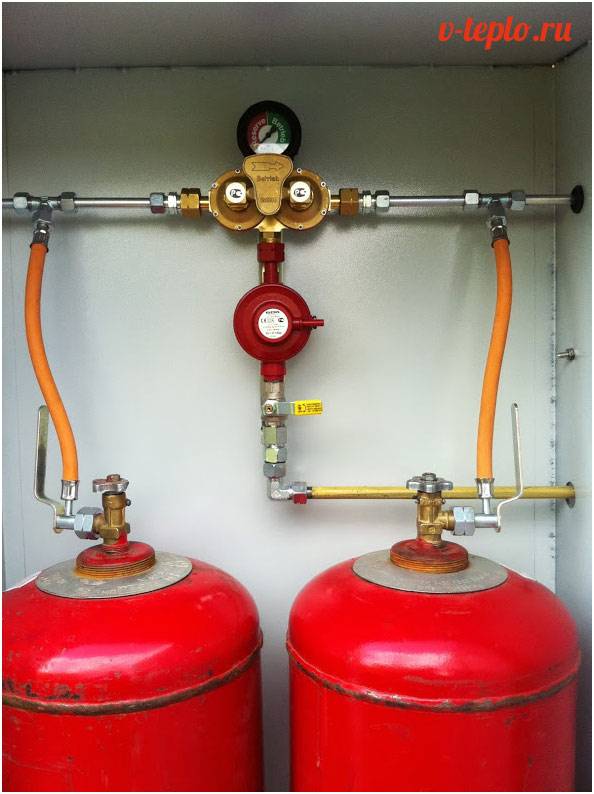

Хранение баллонов в шкафах
Альтернативой вышеописанному способу является использование специальных металлических шкафов. Это актуально для отопления дачи газовыми баллонами при небольшом потреблении топлива.
Рекомендуется приобрести уже готовую конструкцию, так как в ней будут учтены требования из ГОСТ 15860-84. Они заключаются в следующем:
- Проветривание. Для этого в конструкции шкафа должны быть вентиляционные отверстия;
- Исключение вероятности попадания солнечного света на газовые баллоны. Это может привести к повышению температуры на их поверхности;
- Все элементы индивидуального отопления от газовых баллонов должны делаться из негорючих материалов. Это же относится и к шкафам для хранения;
- Наличие оповещающих табличек и надписей.
На сколько хватает газового баллона для отопления емкостью 50 л? Все зависит от номинального потребления котла. Но, несмотря на это хранить в одном шкафу можно лишь два баллона. Оптимальные размеры конструкции в этом случае будут составлять 2000*1000*570. Перед установкой шкафа необходимо сделать отдельный фундамент. Его габариты должны превышать размеры конструкции на 15-20 см.
Также соблюдаются правила установки для теплоснабжения частного дома от газовых баллонов своими руками:
- Минимальное расстояние от дверей и окон должно составлять 5 м;
- Стена, к которой будет примыкать шкаф, делается из негорючих материалов.
Обязательно на поверхности фундамента делают специальные вентиляционные зазоры. Специалисты рекомендуют заземлить конструкцию, чтобы снять возможное статическое напряжение.
Почему в емкости слышен плеск воды
Такое возможно услышать зимой. Знайте, это не вода, а бутановая составляющая СПБТ. При малейших заморозках бутан перестает преобразовываться в парообразную фракцию. Именно она и «плещется» в виде жидкости внутри.

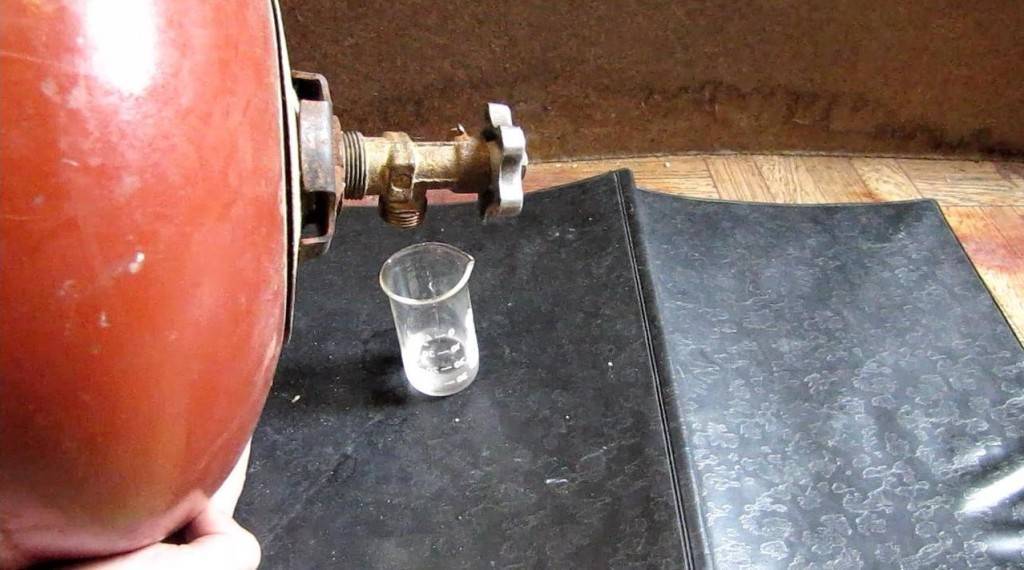

Бутановая составляющая СПБТ в газовом баллоне
В теплое время года такой проблемы не возникает: пропано-бутановая смесь задействуется практически вся. Для того, чтобы избежать этого в мороз, рекомендуется, заправляя емкость, поинтересоваться у заправщика о наличии паспорта на используемую СПБТ. В этот документе должна содержаться информация о том, что в смеси минимум 80 процентов пропана, переходящего из жидкости в пар в холодное время. Если использовать такую заправку, то проблем не должно возникнуть.
Расчет затрат на устройство автономного газового отопления
Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее
Начальные затраты на оборудование и обустройство
Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.
Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.
Расходы газа но отопление частного дома
Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.
Удельная теплота сгорания, мДж
Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.
Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.
Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:
- На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
- Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
- При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
- В сутки будет расходоваться 12 кг, или почти половина баллона;
- Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.
Объема газгольдера может хватить для работы отопительной системы в течение всего сезона
Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:
- Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
- Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
- Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
- Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).
Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.
Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.
Особенности отопления от газовых баллонов
В качестве теплового источника применяются бутан либо пропан. После того как газ сжижают, его перегоняют в баллоны. Затем их подсоединяют к системе отопления через редуктор — устройство, понижающее давление.
В процессе прохождения через него газ вновь принимает своё природное состояние. Затем сжигается в котле, отдавая большой объём тепла.
Причины выбора
- Невысокая стоимость;
- малый расход топлива даёт большое количество тепла;
- подключение такой системы отопления допустимо в любое время и после эксплуатации иных видов котлов;
- применение такого вида топлива допустимо в любой местности и постройке.
Оборудование для монтажа
Для монтажа отопительной системы потребуется:
- газовый котел;
- горелка для сжиженного (баллонного) газа и непосредственно сами баллоны с газом;
- запорная арматура и редукторы.
Горелки для баллонного газа отличаются своей конфигурацией от обычных, и обычно входят в стандартную комплектацию газовых котлов. При необходимости их можно приобрести и отдельно. Запорную арматуру и необходимые редукторы можно купить у фирмы или непосредственно на станциях заправки баллонов.
Подсоединение

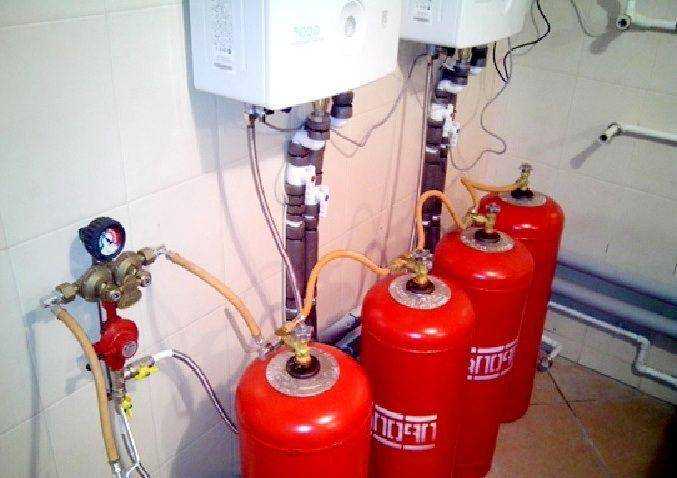

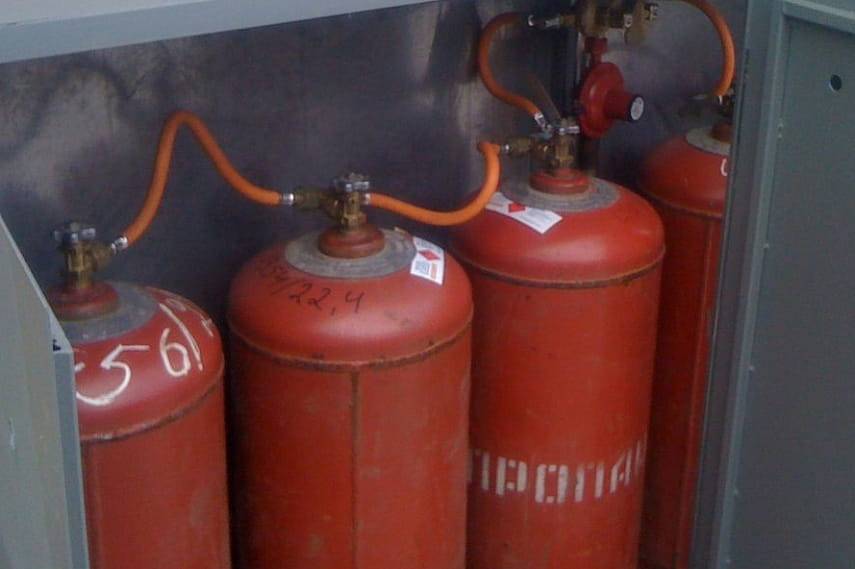

Баллон или группа баллонов подключаются к котлу через редуктор с пропускной способностью около 2м3 /час. Редукторы для домашних плит рассчитаны на меньшую пропускную способность – они для отопительной системы не подходят. Система газовых емкостей может иметь один общий редуктор или же отдельный регулятор для каждого баллона. Второй вариант более затратный, но именно его рекомендуют мастера – отдельные редукторы обеспечивают максимальную безопасность.
Баллоны сжиженного газа нельзя устанавливать на улице: холод спровоцирует снижение давления, и грелка может отказаться работать. Идеальным местом для установки является теплое, проветриваемое помещение
Важно помнить, что баллонный газ тяжелее воздуха, и в случае утечки он будет скапливаться в нижней части, повышая вероятность взрыва. Поэтому помещение следует выбирать отдельно от жилых комнат. В нем не должно быть подвалов и подполов!
В нем не должно быть подвалов и подполов!
Регулировка расхода
При помощи автоматических датчиков и правильных настроек можно снизить нормы потребления пропана в 3-4 раза. Если речь идет о дачном доме, то расход газа будет еще меньшим: на период отсутствия людей автоматика будет поддерживать температуру на уровне 6-9оС, что позволит снизить расход пропана до 0,7-0,8 баллона в неделю. Обогрев здания сжиженным газом не самый дешевый вариант, но в некоторых случаях он является наиболее оптимальным, если нет проблемы доставки баллонов.
Газовый котел прекрасно выполняет свои функции и при подключении к магистральному газопроводу. В этом случае довольно легко переключить оборудование на постоянный источник подачи топлива – достаточно просто сменить горелку.
Но если нет перспектив подсоединения здания к газопроводу, следует еще раз подсчитать целесообразность установки газового котла. Для дома общей площадью более 100 м2 и поддержания температуры около 25оС стоит рассмотреть возможность установки твердотопливного котла или же другого генератора тепла и подогрева воды.
Организация отопления от газовых баллонов
В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.
Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.
Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.
Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

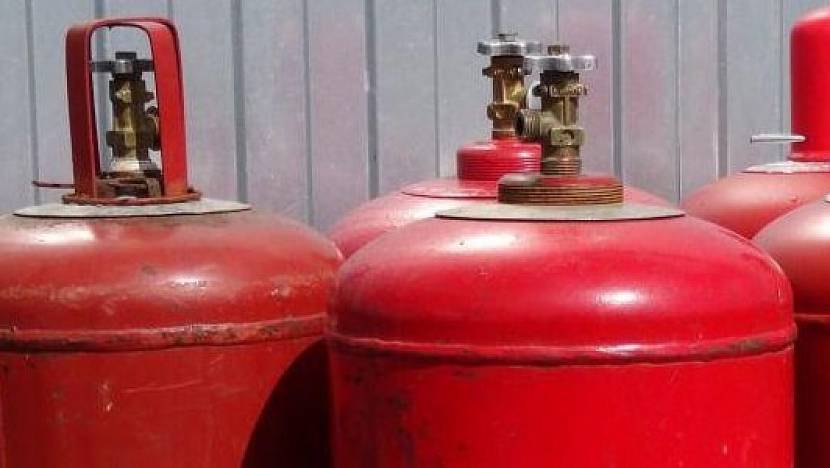

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными — емкостью в 5, 10 и 50 литров.
Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 — 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.
Что нужно для подключения
Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:
- газовый котел, оснащённый форсунками;
- редуктор, отвечающий за преобразование и поддержание давления;
- рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
- запорная арматура, необходимая для управления поступлением газа.
Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

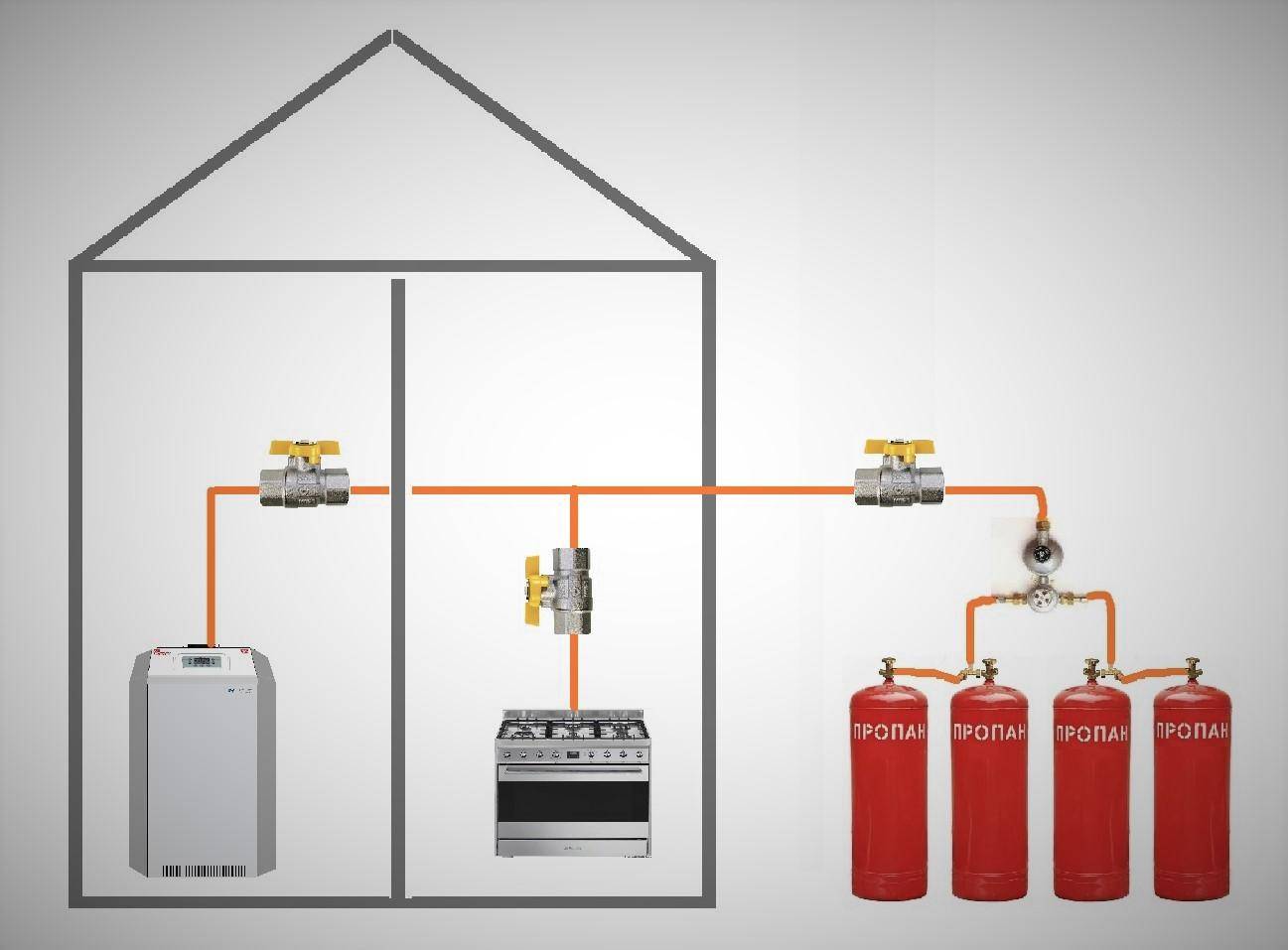

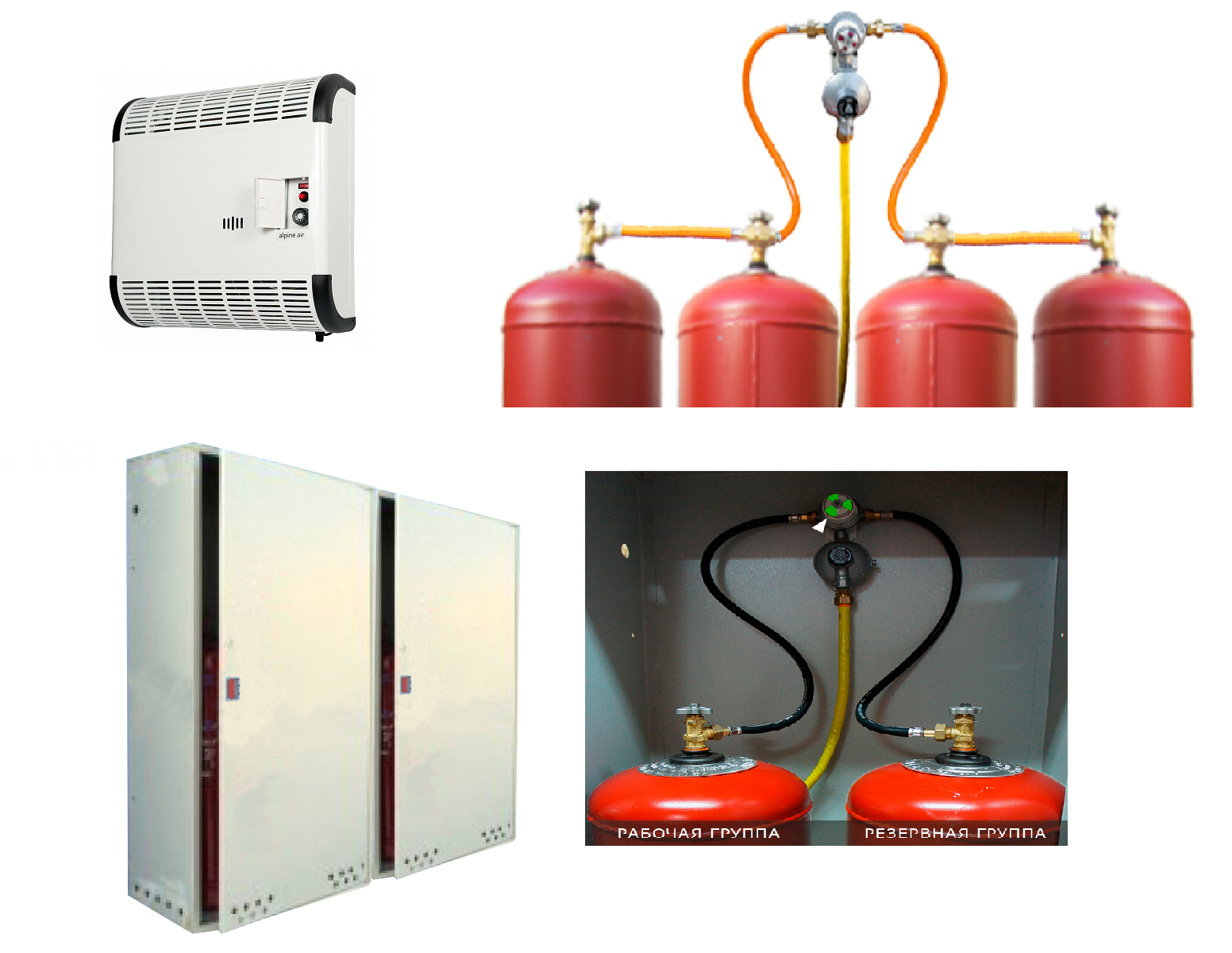

Схема подключения к котлу
Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.
Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.
При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.
Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.
Расход газа с баллонов
Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 — 4 раза, и составляет не более 10 — 11 кг в сутки для поддержания температуры на уровне + 22ºС.
Принципы заправки баллонов
Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.
Газовый котел от баллона 50 литров: на сколько его хватит
Часто владельцы загородных домов, как впрочем, и недвижимости в черте города, отказываются от централизованного отопления и магистрального газопровода в пользу альтернативных вариантов, предусматривающих возможность отопления помещений с помощью сжиженного газа. Он удобен в использовании и более доступен по стоимости. Радиатор и батарея нагреваются ничуть не хуже.
Как и в стандартных отопительных приборах, газовый котел, что действует на сжиженном газе, позволяет путем его сгорания частным домам обеспечить обогрев комнат, а также горячее водоснабжение. Нередко данное отопительное оборудование отличается компактными размерами, высокой производительностью и хорошим показателями КПД, которые иногда достигают 95%.
Кроме этого такой прибор имеет следующие преимущества:
- Невысокую стоимость;
- Позволяет значительно уменьшить средства, затраченные на отопление и горячую воду;
- Может функционировать при низком давлении газа;
- Имеет незначительный расход топлива;
- Дает возможность отключать отопление, когда в нем нет необходимости.
Если вы используете газовый котел, действующий на пропане, то расход топлива будет примерно следующий: 130 кв. м с учетом качественно установленных окон и входных дверей, будет в районе одного баллона, массой 50 кг на 2 или 3 дня. Если желаемая вами температура воздуха в помещении не мене 21-23, и вдобавок к этому вам нужна еще и горячая вода, то придется заправлять 3 – 4 баллонами на неделю. Если ваш дом меньше, то расход топлива уменьшается пропорционально.
Возможность подключения к другим котлам
Даже если оборудование будет работать от баллона незначительное время, выбирая отопительный прибор, надо обращать внимание на оптимальное давление: оно должно составлять 3-4 мбар. Это позволит максимально использовать газ из емкости. Подключать к такому энергоносителю необходимо котлы, имеющие КПД не менее 90-95%
Подключать к такому энергоносителю необходимо котлы, имеющие КПД не менее 90-95%.
Техника безопасности и настройка
В баллоне газ находится в сжиженном состоянии, т.к. закачивается туда под высоким давлением. В редукторе оно понижается, и топливо поступает к обогревательным приборам.
Для обеспечения безопасной и безотказной работы такого котла должны соблюдаться следующие правила:
- в доме может находиться только один баллон, если система состоит из нескольких, то для них предусматривают отдельное помещение;
- расстояние от котла или конвектора, а также другого отопительного оборудования до емкостей с газом должно быть более 1 м, при наличии защитного экрана или стены его можно уменьшить до 0,5 м;
- на улице баллоны прячут в шкаф из негорючих материалов, на помещении устанавливают соответствующий знак;
- рекомендуется утеплить место хранения или сделать его отапливаемым, вблизи не должно быть приямков, чтобы там не скапливались летучие вещества;
- к каждому элементу системы газ подводится только снаружи дома.
При соблюдении всех норм и правил пожаробезопасности регистрировать такую схему отопления не требуется.
Что требуется
Перед тем как подключить газовый котел к баллону, нужно приобрести следующие элементы:
- редуктор;
- запорную арматуру;
- емкости с сжиженным топливом;
- обогревательный прибор, имеющий специальную горелку;
- рампу (она нужна, если одновременно установлено несколько баллонов);
- металлические трубы и шланги.
Схема подключения баллона к котлу
Между отопительным прибором и резервуаром находится редуктор. Чтобы обеспечить длительную работу оборудования на одной заправке, емкости устанавливают на специальную рампу, где они делятся на основную и резервную группы. После того как топливо закончится в главных баллонах, система самостоятельно переключается на запасные. Когда резервуары будут заправлены, оборудование снова переходит в стандартный режим работы.
Дешевле использовать один редуктор для всех баллонов. Более надежное, но затратное решение – установка отдельного для каждой емкости.
Газопровод, соединяющий резервуар с топливом и котел, делают из металлических труб с разницей между внешним и внутренним диаметром более 2 мм. Если их нужно протянуть сквозь стены, используются специальные проходные элементы. Для подключения котла применяется гибкая подводка, а редуктор присоединяют с помощью дюритового (резинотканевого) шланга.
Установить котел на сжиженном газе будет оптимальным вариантом для отопления частного дома, так как он позволяет эффективно обогревать здание, если нет возможности подключиться к магистрали. Для перехода на питание от газопровода достаточно заменить горелку и перенастроить оборудование. Опытный мастер сделает все быстро, и котел будет работать на новом топливе.
4 Преимущества и недостатки
Многие домовладельцы обращают внимание на установки, способные работать от пропана, который предлагается по доступным ценам. Если ранее такая техника не отличалась должной экономичностью, то сегодня с появлением полностью автоматического управления удалось существенно снизить затраты на обогрев дома пропаном. К преимуществам оборудования этого типа можно отнести:
К преимуществам оборудования этого типа можно отнести:
- универсальность использования;
- надежность и долговечность;
- полную безопасность эксплуатации;
- топливную экономичность.
Стоимость котлов на пропане может существенно различаться в зависимости от их мощности, функциональных возможностей, наличия или отсутствия управляющей автоматики и производителя. Можно подобрать недорогие теплогенераторы от польских, чешских или латвийских брендов, а также сверхнадежную функциональную и мощную технику от немецких производителей.
Принцип работы котла
Газовый котел под сжиженный газ по принципу действия и конструкции является стандартным газовым теплогенератором. В нём за счёт сжигания топлива выделяется тепло, что нагревает теплообменник. Теплоноситель «вбирает» и переносит теплоэнергию по контурам системы отопления.

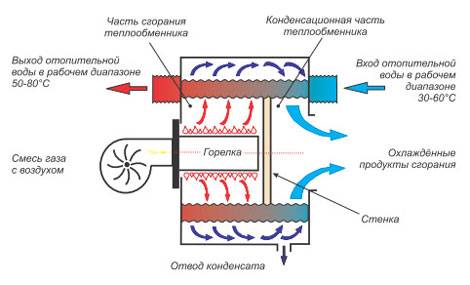

Принцип работы котла на сжиженном газе
Часто отопительное оборудование, функционирующее на баллонном газе, отличается универсальным размером, высокими показателями коэффициента полезного действия (до 95%), производительностью. Кроме того подобные устройства не требуют много денег, могут похвастаться экономичностью, что сохранит бюджет владельца на топливо.
В отличие от топливных агрегатов, которые работают на природном газе, котлы на баллонном газе могут работать при сниженном давлении поставляемого топлива.
Расход сжиженного газа на отопление дома 100 м² составляет примерно 561 литр в месяц.
Чтобы отопить загородный дом баллонным газом, а также обеспечить его горячей водой в полной мере потребуется не больше 3-4 мбар. При работе же на магистральном газе эти цифры должны быть значительно выше.
Также газовый котел от баллона можно легко переключить в иной режим работы, а именно с использованием, к примеру, магистрального газа. В таком случае просто заменяются форсунки и другие элементы оборудования. Как видите, покупка подобного котла экономит деньги, так как получается, что вы приобретаете не один котёл, а сразу два (два в одном)!
