Отопление на даче своими руками, схемы

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
Уровень, рулетка и карандаш (маркер) для нанесения разметки;
Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Особенности кладки

На вопрос, как сделать кирпичную печь с котлом своими руками, невозможно дать однозначного ответа, так как существует множество схем изготовления. Однако приведем для вас объяснения для одной из популярных порядовок.

1-й ряд выполняется сплошной кладкой за исключением одного стесанного кирпича, необходимого для образования незначительного уклона к зольнику.

Во 2-м ряду (и во всех последующих) аккуратно выполняется перевязка швов, а также монтируется дверца поддувала.

3-й ряд – это уровень, на котором устанавливается первая дверка поддувала.

4-й ряд сложно выложить, опираясь лишь на порядовку. Во-первых, тут устанавливается еще одна прочистная дверца с правой стороны печи. Во-вторых, здесь необходимо сделать опору под духовой шкаф из половинки кирпича, а также монтировать пару колосниковых решеток.

На 5-м ряду оставляются прочистные отверстия или даже дверцы. Если вы остановились на прочистных дверцах, то они закрепляются в кладке одновременно с установкой котла. Вершина котла должна приходиться на место выхода трубы, через которую «подается» горячая вода. Это месторасположение не случайно: так вы сможете снизить риск завоздушивания системы.

На 6-м ряду закрепляется топочная дверца, а на 7-м перекрываются прочистные дверцы.

8-й ряд кладется с чередованием швов и он же закрывает два дымохода, находящиеся за котлом.

С 9-го по 12-й ряды кладутся одинаково. Единственное, о чем вам стоит помнить, — это перевязка швов.

13-15-й ряды выкладываются из огнеупорного кирпича. Это условие обязательно! Эти три ряда кладки перекрывают камеру отопления, а 16-й ряд служит дополнительным перекрытием.

На 17-м ряду стоит определиться с размерами горизонтальных рядов верхней камеры отопления. И на этом же уровне нужно монтировать четыре прочистных дверцы.

18-м рядом окончательно перекрывается горизонтальный канал.

А 19-й ряд прикрывает ранее монтированные прочистные дверцы.

Важность 20-го ряда в том, что тут определяются габариты дымохода. Далее вплоть до 30-го ряда кладка выполняется согласно предложенной порядовке с перевязкой швов

Далее вплоть до 30-го ряда кладка выполняется согласно предложенной порядовке с перевязкой швов.

На 37-м или 38-м ряду нужно перекрыть перекрышу печной конструкции и монтировать дымовую задвижку.

С 39-го ряда можно начинать класть дымовую трубу.

Отлично зарекомендовали себя печи с двухтрубными системами водяного отопления, в которых в верхней точке монтируется расширительный бак. Дело в том, что расширительный бак компенсирует увеличение объема теплоносителя при температурных скачках в нем.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

бетон для фундамента;
кирпич красный полнотелый;
кирпич шамотный огнеупорный;
кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

мастерки и кельма;
резиновый молоток;
болгарка с кругом для кирпича;
уровни, отвесы, бечевка;
рулетка.

Последовательность выполнения операций своими руками

1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Как сделать дачное отопление – выбор способа отопления

Чтобы начать работу с системой отопления, для начала нужно узнать, из чего она состоит. «Сердцем» любой системы отопления, безусловно, является котел. Именно выбор этого агрегата во многом будет определять работу всей системы.

В случае проблем с трубами и протекшим радиатором, их замена и ремонт обойдется не так дорого, как в тех случаях, если сломается котел. Ремонт такого агрегата — это долгий и дорогостоящий процесс. Выбирая котел, нужно быть предельно внимательным и учитывать многие параметры.

https://youtube.com/watch?v=QgAJy5qLxSU

Стоит отметить, что котел должен работать на дешевом топливе. Если его нагрев будет осуществляться с помощью магистрального газа, то потребитель имеет реальную возможность экономить на отоплении.

Также практичным считается электрический котел. Он пользуется огромной популярностью у потребителей, однако, стоит помнить, что стоимость электричества — на порядок дороже, чем газа. Также для электрического котла нужно прокладывать к дому специальный кабель определенной мощности.

Для тех, у кого нет возможности установить на даче систему отопления исключительно своими силами с подключением газового и электрического котлов, единственным альтернативным вариантом будет применение жидкотопливного котла. Такой агрегат работает на солярке.

Еще одним возможным вариантом может считаться твердотопливный котел. Он работает на дровах, углях или топливных пеллетах различного типа.

За такими агрегатами нужен постоянный присмотр, однако некоторые модели твердотопливных котлов снабжены специальными системами длительного горения, поэтому они не нуждаются в постоянном присутствии человека.

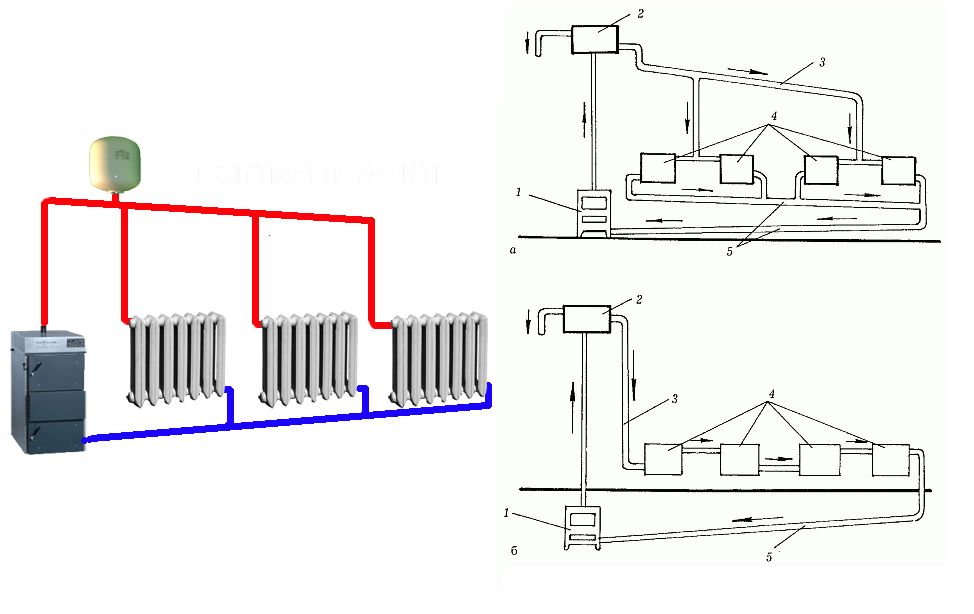

Горизонтальная однотрубная система

В этой теплосистеме магистрали укладывают горизонтально. Вдоль здания монтируется вертикальный стояк, от которого на каждом этаже отходит контур с батареями. В больших зданиях обустраивается несколько таких ветвей, чтобы быстрее прогревать комнаты.

В состав горизонтальной одноконтурной теплосистемы входят:

котел,
расширительный бак,
магистральные трубы,
радиаторы,
запорно-регулирующая арматура.

В схемах закрытого типа предусмотрен насос для перекачивания жидкости, мембранный бак, в который поступает излишек теплоносителя, и устройства для контроля давления

Радиаторы ТЕПЛОПРИБОР

Гарантия
до 15 лет

Мощность
до 191 Вт

Срок службы
от 25 лет

Смотреть видео

Монтаж печи и отопительной системы своими руками

Самостоятельная укладка печи не такая сложная, хотя можно применить и готовую уж металлическую конструкцию. Однако печь, выложенная из кирпича, выглядит намного эстетичней. Если работник умеет обращаться с этим материалом, то кладку печи для системы отопления можно выполнить самостоятельно.

Процесс начинается с выбора подходящего кирпича. В данном случае нужно брать только красный керамический кирпич, который предварительно был обожжен. Кирпич при этом рекомендуется выбирать только высококачественный. Для того, чтобы выполнить укладку печи, не подойдут:

кирпич недоженный бледно-розового цвета;
кирпич передоженный с наличием на поверхности стекловидной пленки.

У нормального материала имеется красный равномерный цвет, а при простукивании раздается металлический звук. не достаточно при работе использовать тлько красный кирпич, поскольку он немного слабоват для топи.

Для топки в данном случае можно применять тугоплавкий огнеупорный кирпич:

для топки камнным углвм лучше взять шамотный кирпич;
для топки дровами или торфом – белый гжельский или боровичский кирпич.

Один из самых важных этапов заключается в замешивании раствора, особенно если это делается своими руками. Сегодня в продаже можно найти готовые уже сухие смеси. Их нужно всего лишь развести с помощью воды. Но такой раствор можно сделать и самостоятельно, применяя для этого простейшие ингредиенты. При эток порядок действий должен быть следующим:

Тщательно просеивается песок.
В емкость укладывается глина для рствора и заливается водой, а зате, разминается руками.
Образовавшийся глиняный раствор оставляют на три дня, а по истечении этого времени желательно его процедить через сито. У смеси должна быть консистенция как у густой сметаны.
Далее делается пробный раствор. В случае, если используется тощая глина, то нужно замешать различные 4 пробные порции, каждая по 0,5 литра. В этот глиняный раствор добавляют песок. Каждая часть глины имеет следующие пропорции – 1, 0,75, 0,25 и 0,1, а если используемая глина жирная, то следующие – 2, 1,5, 1 и 0,5. Затем проверяется, какой нужно использовать кладочный раствор для отопительной печи. У каждой части отщипывается кусок и из него делается шарик, имеющий диаметр 5 сантиметров. Далее шарик вращают между гладкими планками и сжимают. Таким образом, оценивают результат: если у шарика образовываются крупные трещины, а само он сжимается на 1/3, то это говорит о средней пластичности. Именно такой раствор должен использоваться для устройства печи.
Выполнив проверку, готовится раствор в установленными пропорциями, ориентируясь на его количество на сто штук кирпичей. На это уходит два ведра глины и полтора ведра песка. Смесь ка следует перемешивают. Смесь должна не растекаться по мастерку для кладки, а плавно с него сползать.

Для самостоятельной кладки печи предполагается, что швы будут иметь толщину не больше 3-4 миллиметров. Сегодня довольно много вариантов кладки печи из кирпича для системы отопления в частном доме. Среди общих требований, которые к ним предъявляются, можно выделить следующие:

армирование каждого четвертого ряда кладки с помощью металлических стержней;
все внутренние детали печи должны выполняться скругленными и без выступов, а значит, запрещается использование кирпичей со сколами;
для частного одноэтажного дом труба должна находиться от колосниковой трубы на высоте как минимум 5 метров;
при прохождении кровли необходимо выполнить кирпичную “распушку”, а точнее постепенное наращивание из кирпичей;
обязательно нужно установить над выходом у дымовой трубы оголовник, защищающий от снега, влаги и мусора и усиливающий тягу.

Паровая система отопления частного дома схема своими руками

Отопление частного дома своими руками иногда организовывают следующим образом: вода, нагреваясь в котле, переходит в газообразную форму, затем попадает в отопительные батареи, где, становясь конденсатом, передает им тепло и, уже в жидкой форме, возвращается в котел. Существует два типа систем отопления паром: открытый и закрытый. В первом используют специальный бак для аккумуляции конденсата, а во втором – выпавший в осадок пар попадает в котел через установленную трубку с улавливателем.

Паровая система отопления частного дома схема своими руками

Отопление в частном доме парового типа на сегодняшний день не актуально, и применяют его лишь на предприятиях, так как котел занимает много места, и к тому же он достаточно сложен и опасен в использовании.

Выгода отопления с водяным теплоносителем

Дополнение печи конвекционными воздушными каналами – явный плюс. Такая система позволяет транспортировать теплый воздух в другие помещения, которые не соединяются с конструкцией стеной.

Воздух выступает теплоносителем, но требует сооружения воздуховодов, и тут можно найти несколько минусов:

Воздуховоды отличаются большими габаритами, что не всегда удобно для помещений небольшой площади.
Трубопровод может оказывать большое сопротивление движению потоков. Это встречается при наличии поворотных элементов в воздуховодах.
Воздух имеет низкую теплоемкость, чтобы нагреть комнату, расположенную от печки довольно далеко, нужно затратить значительное количество топлива.
В процессе протапливания выделяются сажа, пыль, которые будут оседать на внутренних стенках воздуховодов и рано или поздно приведут к их засорению.

Лучший вариант для отопления частного дома – печь с котлом водяного отопления. Вода является оптимальной альтернативой прочим теплоносителям. Жидкость имеет высокую удельную теплоемкость, потому может принимать и отдавать намного больше тепловой энергии. К тому же транспортировать воду можно посредством труб малого диаметра; вода не горит, не выделяет токсичных веществ, доступна и стоимость ее невысока.

Недостаток один – вода быстро замерзает. При -0 С вода превращается в лед, может разрушить все системы отопления. В сочетании с кислородом вода приобретает коррозийную активность, негативно влияя на металлические элементы. Дополнительный недостаток применения жесткой воды – образование накипи, которая будет оседать на внутренних стенках трубопроводов.

Придется принимать меры, чтобы снизить риск порчи элементов:

Если печь используется круглогодично (в домах постоянного проживания), то отопительный контур не пострадает. Современные котлы срабатывают при +5 С, подавая сигнал, что пора повышать температуру.
В домах сезонного проживания из системы лучше спустить воду, чтобы не разморозить все конструкционные элементы.
Для обеспечения нерегулярных потребностей тепла можно поставить электрический котел. Таким образом, приезжая на дачу или возвращаясь с работы, хозяева сначала запускают электрокотел, который дает время для растопки печи, циркуляции водяного теплоносителя. Электрокотел потом выключается, а печка нагревает комнаты в обычном режиме.
Для уменьшения коррозии в воду добавляют специальные присадки. Можно сделать закрытую систему водяного контура, в этом случае кислород в воду не попадает и риск порчи трубопровода снижается.

Однотрубная схема

Если дом на даче небольшой, менее 100 м2, то для обогрева экономичнее сделать однотрубное отопление. Теплоноситель и конденсат в этом случае будет находиться в одной трубе. Схема монтажа:

котёл, в котором находится парогенератор;
паропровод;
радиаторы;
конденсатопровод;
магистраль замыкают.

Для площади в 100 м2 потребуется котёл не более 10 кВт. Данной мощности будет достаточно для нормального обогрева дома. Чтобы вода в котле нагревалась быстро, используют газовые, электрические котлы, печи на дизельном топливе или на отработанном масле.

Кирпичная дровяная печь или камин выглядят привлекательно, но они долго разогреваются. Преимущество дровяного отопления состоит в том, что оно полностью автономно. Если дом подключен к газовой магистрали, то используют печь на газе, но выбирают оборудование с пьезорозжигом, что сделает обогрев самостоятельным, независимым от электричества.

Чтобы сделать соединение отдельных участков системы, используют фитинги из оцинковки. В качестве уплотнителя используют паклю. Радиаторы приобретают тоже из оцинкованной стали. Если помещения в доме небольшие, то обогревательные приборы не устанавливают. По периметру комнаты проводят трубу. Она будет играть роль обогревателя.

Всегда надо помнить, что пар выходит под давлением 170 кг/м2. Его температура 150 0С, скорость движения 30 м/с. При некачественном соединении труб произойдёт разрыв магистрали, который будет сопровождаться мощным потоком пара. Перед началом работы необходимо сделать опрессовку системы, чтобы выявить места прохождения воздуха из труб.

С чего начинают монтаж системы отопления? Сначала всю схему переносят на лист бумаги. На чертеже указывают место расположения всех элементов системы, протяжённость трубопровода по отдельным участкам.

Устанавливают котёл. Для печи на дровах необходимо оборудовать отдельную площадку. Стены защищают от высокой температуры асбестовыми листами. Печь располагают вдали от предметов интерьера. Газовый котёл укрепляют на стене. Для отопительных агрегатов обустраивают дымоход. Он должен выходить из печи под углом, чтобы увеличить тягу.
Устанавливают радиаторы, если это необходимо. Их укрепляют к стене на кронштейнах. Расстояние от пола 10 см, от подоконника 10 см, от стены 5 см.
К радиаторам подводят трубы соответствующего диаметра. Чтобы создать наклон, трубу поднимают: 0,5 см на 1 м по направлению к котлу. Для соединения используют фитинги. Поочерёдно подключают все обогревательные приборы.
Из последнего радиатора выводят трубу: устанавливают петлю. Необходимо сделать конденсатопровода наклон к котлу 0,5 см/м.
Магистраль замыкают: трубы соединяют с котлом.
Если используется котёл высокой мощности, то рекомендуют установить расширительный бак для отвода лишнего пара. Бак устанавливают на чердаке. К нему ведёт паропровод из котла и нисходит труба к радиатору.

Чтобы иметь возможность снять радиатор, не затрагивая основную магистраль. С боковых сторон в нижних углах устанавливают байпасы и шаровые краны. Если возникнет необходимость поменять или отремонтировать прибор, то краны перекрывают доступ пара, радиатор остывает: он готов к ремонтным работам.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Заключение

Для устройства автономного отопления в частном доме можно применять различные системы. Одна из наиболее используемых систем – это печное отопление. В настоящее время на рынке можно встретить множество вариантов более современных устройств, включая электрические и газовые системы. Однако, для их работы требуются источники топлива, которые стоят довольно дорого. А металлические или кирпичные печи более экономичны, кроме того, они могут быть выполнены своими руками.

В данном статье рассмотрены базовые правила для возведения печного отопления с частном доме. Здесь указывается лишь часть требований, воздвигаемых для самостоятельного устройства печи, и рекомендуется ознакомиться полным их перечнем. Желательно посоветоваться с профессиональными печниками, а лучше последить за процессом его работы, получив при этом неоценимые знания, которых нет в соответствующих книгах и пособиях.

Сочетание новых решений и привычных традиций дает возможность создать долговечный и эффективный обогреватель, полностью независимый от централизованного источника. Поддерживая отопительный блок и печь в исправности и в порядке, можно еще на протяжении долгих лет не беспокоиться о работе отопления и о тепле в доме.
