Керамические радиаторы.
Зачастую при выборе радиаторов для отопления в коттедже с первого взгляда обращают внимание на биметаллические или алюминиевые радиаторы. Однако керамические радиаторы также являются достойным вариантом, имея ряд преимуществ:
- Высокая прочность материала;
- Отсутствие коррозии, что обеспечивает долгий срок службы неподвластный времени;
- Высокая теплоемкость и мощность, что обеспечивает быстрое и качественное отопление помещения;
- Нет необходимости заполнения радиаторов теплоносителем, что значительно упрощает монтаж и снижает риск порчи системы из-за воздуха в системе;
- Экологический материал — керамика, что не загрязняет окружающую среду;
Также следует учесть, что керамические радиаторы имеют несколько более высокую стоимость, однако эта инвестиция скорее всего окупится за счет долгой и качественной работы системы отопления.
| Производитель | Название | Мощность, Вт | Высота, мм | Ширина, мм | Глубина, мм |
|---|---|---|---|---|---|
| TERMAL | OPUS A2 500 | 540 | 580 | 80 | 90 |
| Radena | VERSA A1 500 | 500 | 588 | 100 | 80 |
| GlobalRad | PROPAN A3 500 | 630 | 585 | 90 | 89 |
Проект
Проектирование – это индивидуальный вопрос. Так, например, малоэтажная квартира или таунхаус имеют стандартную планировку, и тут не приходится ничего додумывать или менять. Если же планировать систему отопления многоквартирного дома, то стоит знать, что она имеет некоторые отличия, которые позволяют обеспечить погодное регулирование теплоэнергии. Да и с частными домами не все так просто. Примеры проектов бывают разными.
Проект отопительных систем двухэтажного частного дома должен включать в себя поэтажный план теплоснабжения, где указаны не только нужные размеры, но и другие параметры. В наше время существуют организации, которые могут составить трехмерные чертежи отопительной системы и для 2-х этажного загородного коттеджа, и для небольшого дома. Такие компании предлагают проекты отопительных систем для помещений площадью до 1000 м2.
Прежде всего, важно правильное расположение здания в целом по отношению как к электрическим, так и газовым внешним коммуникациям. Коттедж должен находиться в правильном положении по отношению к сторонам света
Также должны быть установлены окна, имеющие клапаны воздушной вентиляции
Стоит установить в доме камин, который будет являться автономным источником теплоэнергии. Кроме того, рекомендуется заняться утеплением всего дома, включая верхний этаж, чтобы тепло не уходило на улицу
Также должны быть установлены окна, имеющие клапаны воздушной вентиляции. Стоит установить в доме камин, который будет являться автономным источником теплоэнергии. Кроме того, рекомендуется заняться утеплением всего дома, включая верхний этаж, чтобы тепло не уходило на улицу.
Сам проект отопления любого частного дома включает в себя создание теплоснабжающей конструкции. Она бывает воздушной, трубопроводной, инфракрасной и электрической. Выбор зависит от предпочтений владельца. Проект данных конструкций включает в себя такие элементы как котел, трубопровод, батареи, расширительный бачок, циркуляционный насос.
Однотрубная схема отопления
Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:
- потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
- невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
- необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.
Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.
Что входит в профессионально составленный проект системы отопления
Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:
- Титульный лист с оригинальной печатью организации.
- Пояснительная записка (в обязательном порядке) к созданному проекту.
- План разводки коммуникаций (общий).
- Высотный план той же разводки.
- Смета: за проект, материалы, на виды работ и их стоимость.
- Спецификация материалов и спецоборудования.
- Проект в виде подробного эскиза.
- Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
- План проводки инженерных коммуникаций, места подключения и врезки.
Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.
Виды тепло- и энергоносителей для систем отопления в частном доме
Отпление в частном доме по типу используемого энергоносителя может быть:
- Электрическим.
- Газовым.
По типу теплоносителя:
- Водяным.
- Воздушным.
Каждую из систем отопления подробно разберем в следующих разделах.
Классификация и особенности водяного отопления с газовыми или электрическими котлами
Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:
- Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
- Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.
Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.
Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

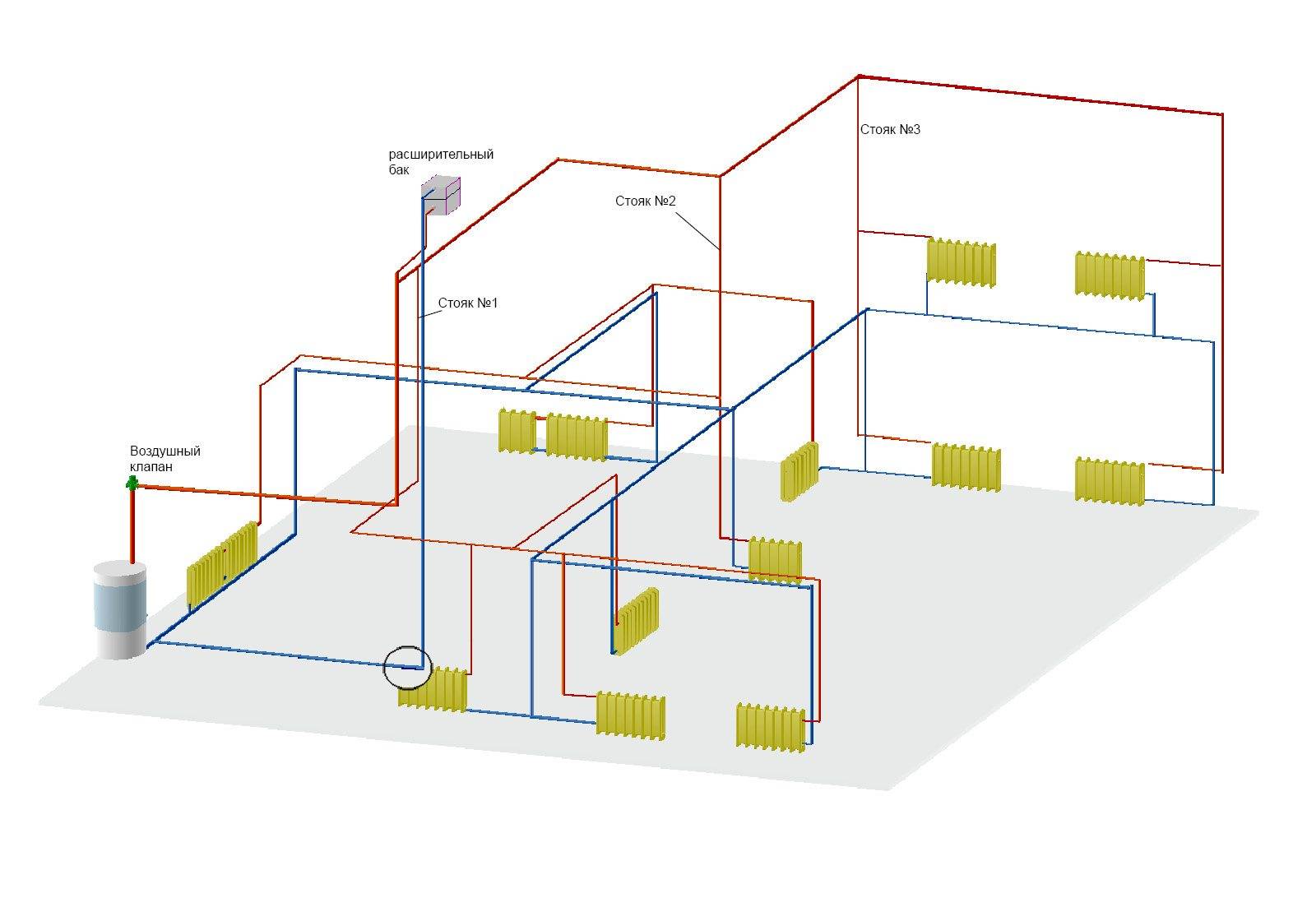

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:
- Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
- Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.
Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:
- Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
- Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
- Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
- Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.
Подключение электрического котла
Газовое отопление коттеджа
Схема отопления с газгольдером
Одним и оптимальных вариантов для создания схемы поддержания комфортной температуры в загородном доме является отопление коттеджа газом. Для этого необходимо подключиться к центральной распределительной магистрали или обустроить место для хранения баллонов. Альтернативой такой организации является монтаж газгольдера – специального хранилища газа.
Но на первом этапе необходимо правильно подобрать котел для отопления коттеджа. Он должен обеспечить оптимальную мощность работы всей системы, быть надежным и функциональным.
Выбираем котел для комплектации системы отопления коттеджа
Основным параметром любого отопительного обозревания является его номинальная мощность. Это же относится и к котлам для отопления коттеджа. Для расчета этого параметра лучше всего воспользоваться специальными программными комплексами. Предварительно необходимо рассчитать тепловые потери здания.
После определения номинальной мощности котла – следует выбрать его модель. Основными параметрами являются его функциональные и эксплуатационные характеристики:
- Способ установки – напольный или настенный. Если выбрана схема отопления небольшого коттеджа – можно остановиться на настенных моделях. Для домов с большой площадью необходимо устанавливать мощные газовые котлы. Они в большинстве своем имеют напольную монтажную схему;
- Наличие второго контура нагрева воды для организации горячего водоснабжения;
- Приборы контроля и безопасности работы котла. Они позволят обеспечить оптимальное давление в отопительной системе коттеджа. Этот параметр для закрытой системы с принудительной циркуляцией варьируется от 3 до 6 атм.
тепловые потери в коттедже
Немаловажным моментом является предварительный расчет расхода газа на отопление коттеджа. Этот параметр указывается производителем в паспорте. Для приборов мощностью 24 кВт потребление в среднем равен 1,12 м³в час. Соответственно, чтобы получить предварительный расход газа на отопление коттеджа необходимо эту величину умножить сначала на 24, а затем на количество дней в отопительном сезоне.
Установку газовых котлов для отопления коттеджа должны осуществлять компании с лицензией на проведение этого типа работ. В противном случае представители управляющей компании будут вправе отключить дом от центральной магистрали.
Дополнительное оборудование теплоснабжения для коттеджа

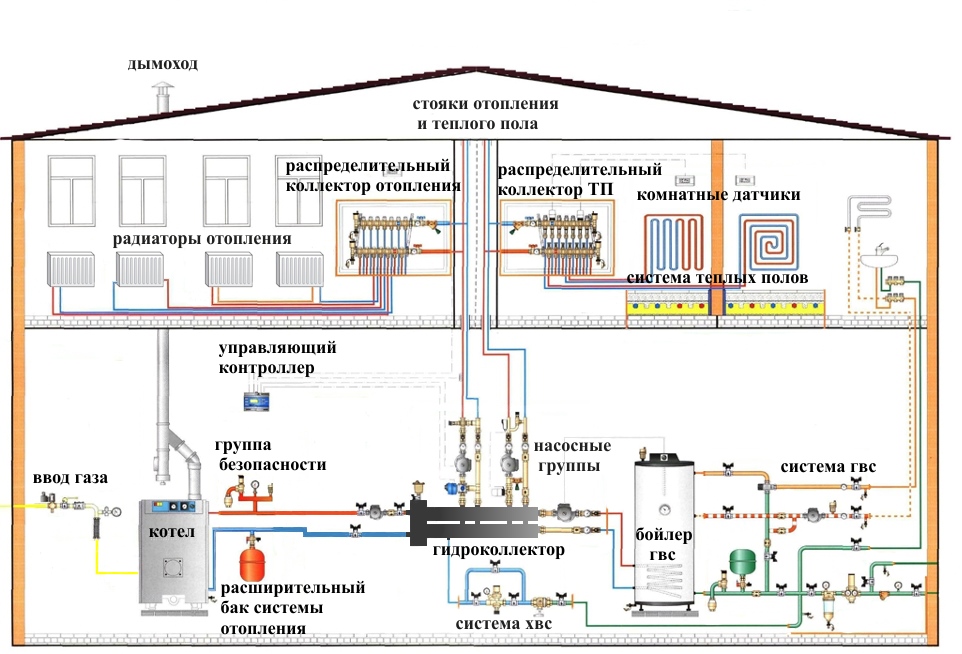

Схема отопления и горячего водоснабжения коттеджа
Профессиональное планирование отопления в коттедже подразумевает выбор всех компонентов системы по заранее рассчитанным параметрам. В противном случае даже при установке современного и экономичного газового котла для теплоснабжения коттеджа КПД всей системы будет неудовлетворительным.
Нужно учитывать, что приобретая проект отопления коттеджа под ключ, будет проблематично изменить какие-либо характеристики компонентов системы. Поэтому нужно заранее ознакомиться с содержанием технической документации. Для этого нужно знать основные технические свойства элементов теплоснабжения коттеджа:
- Радиаторы. С их помощью происходит передача тепловой энергии от горячей воды в помещение. Важным параметром является удельная мощность – Вт. Эта суммарная величина установленных в комнате радиаторов должна соответствовать расчетной для помещения;
- Трубопроводы. На их диаметр и материал изготовления влияет тепловой режим работы отопления. Эффектное отопление коттеджа с помощью газового котла подразумевает низкотемпературный режим работы – 55/40 или 65/50. Это позволит уменьшить расход газа на теплоснабжение коттеджа. Для таких схем можно применять полимерные трубы;
- Группа безопасности. К ним относятся расширительный бак, воздухоотводчики и спускные клапана. В обязательном порядке предусматривается монтаж запорной арматуры на ответственных участках магистрали – разветвлениях, при подключении радиаторов.
На практике комплектация отопительной системы во многом зависит от характеристик здания – его площади, степени теплоизоляции, выбранной схемы отопления. Параметры каждого прибора должны быть заранее рассчитаны.
Для газового отопления коттеджа обязательно предусматривается монтаж надежной системы отвода угарных газов – дымохода. Для этого рекомендуется применять сэндвич-дымоходы.
На этапе разработки проектной документации (проект, стадия «П»)
- обложка и титульный лист;
- таблица исходных данных для проектирования системы отопления;
- основные технические решения отопительных систем (краткое содержание);
- производятся расчеты, не включаемые в состав проектной документации:
- выполнение теплотехнического расчета (определение теплопотерь здания);
- расчет мощности отопительных приборов;
- гидравлический расчет магистралей отопления и их элементов;
- расчет основного отопительного оборудования (котлов, бойлеров и т.д.);
- основной комплект чертежей:
- размещение оконечного оборудования (отопительных приборов и пультов);
- размещение отопительных магистралей и их элементов;
Как повысить эффективность системы – аккумулятор или байпас?
Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы. Первые монтируют в котельных большой площади, вторые – в небольших помещениях, где, кроме котла, стоит и другое оборудование. Тепловой аккумулятор представляет собой заполненную водой емкость, внутри которой проложены напорная и обратная линия системы отопления. Как правило, такая емкость ставится сразу за котлом. В расположенный между нагревателем и аккумулятором участок напорного и обратного трубопровода можно врезать предохранительные клапаны, расширительные бачки и циркуляционные насосы.
При этом напорная линия разогревает воду в баке, а обратная – греется от залитой в аккумулятор жидкости. Поэтому при отключенной горелке котла система может работать некоторое время только от теплового аккумулятора, что очень выгодно в случае использования в контуре твердотопливных котлов, генерирующих избыточную энергию на старте горения заложенной с топку порции дров или угля. Вместимость теплового аккумулятор определяют по пропорции 1 кВт мощности котла = 50 литрам объема бака. То есть для нагревателя мощностью 10 кВт нужен аккумулятор объемом 500 литров (0,5 м 3 ).
При открытом вентиле часть горячего потока уходит не в напорный контур, а сразу в обратку. Благодаря этому можно снизить температуру нагрева батареи на 10 процентов, сократив объемы прокачиваемого сквозь радиатор теплоносителя на 30 %. В итоге с помощью байпаса можно отрегулировать работу радиатора и в двухконтурной, и в одноконтурной разводке. В последнем случае это особенно актуально, поскольку врезанный в первые две батареи байпас обеспечивает более сильный прогрев последнего радиатора в линии и дает возможность контролировать температуру в комнатах, хотя и не с такой эффективностью, как в случае с двухтрубной разводкой.
Источник https://vodatyt.ru/otoplenie/vodyanoe.html
Источник https://obustroen.ru/inghenernye-sistemy/otoplenie/sistemy-otopleniya/otoplenie-chastnogo-doma-svoimi-rukami-sxemy.html
Источник
Разводка
Установка в дом отопления — водоснабжения начинается с выбора схемы разводки инженерных систем.
ХВС
Холодная вода разводится по тупиковой схеме (то есть движется по водопроводу только при водоразборе).
Разводка может быть:
| Изображение | Описание |
Тройниковая разводка типична для зданий советской постройки | Тройниковой: точки водоразбора последовательно подключаются к общей для всех подводке. Преимущество тройниковой разводки — небольшая материалоемкость, недостаток — падение напора во всем водопроводе при расходе воды через любой подключенный прибор. |
Коллекторный шкаф на водоснабжении | Коллекторной: каждый прибор снабжен собственной подводкой, начинающейся в коллекторном шкафу и снабженной отсекающим краном. Падения напора нет, зато расход труб в несколько раз больше и монтировать их волей-неволей приходится только скрыто. |
ГВС
Кроме тупиковой разводки, на ГВС практикуются схемы с рециркуляцией. Циркуляционный насос непрерывно прокачивает воду между врезками бойлера. Тем самым обеспечивается мгновенная подача горячей воды к любому крану и непрерывный нагрев смонтированных в разрыв подводок полотенцесушителей.
Подача ГВС с рециркуляцией от бойлера косвенного нагрева
Отопление
Как и водоснабжение, отопление может быть коллекторным или последовательным (тройниковым). Первый тип разводки чаще применяется с водяными теплыми полами: высокое гидравлическое сопротивление труб небольшого диаметра, уложенных в стяжку, ограничивает длину одного контура значением в 100-120 метров.
Кроме того, разводка отопления может быть:
| Изображение | Описание |
Классическая «ленинградка»: батареи подключены параллельно единственному розливу | Однотрубной. Так называемая ленинградка представляет собой кольцо отопительного розлива с подключенными параллельно ему радиаторами. Достоинство ленинградки — абсолютная отказоустойчивость: пока на концах розлива есть хоть какой-то перепад, циркуляция в нем продолжается. Недостаток — в значительном перепаде температуры между отопительными приборами. |
Тупиковая двухтрубная разводка: ближние к котлу радиаторы горячее дальних, поскольку большая часть теплоносителя циркулирует через них | Двухтрубной тупиковой: радиаторы подключаются в качестве перемычек между розливами подачи и обратки; при этом в момент перетока из розлива в розлив направление движения теплоносителя меняется на противоположное. Такая разводка позволяет обойти любые препятствия и сформировать несколько параллельных веток отопительной системы. Однако перемычки между розливами вызывают падение перепада между ними по мере удаления от котла. Результат — охлаждение дальних отопительных приборов вплоть до разморозки в сильные холода. Проблему удается решить балансировкой — ограничением проходимости подводок ближних к котлу батарей. |
Петля Тихельмана обеспечивает одинаковую температуру батарей без дросселирования подводок | Двухтрубной попутной (петлей Тихельмана). В ней формируется несколько малых контуров с одинаковой длиной и, соответственно, одинаковым гидравлическим сопротивлением. В результате все батареи нагреты до одинаковой температуры. |
Схемы подключения радиаторов
Монтаж отопления и водоснабжения в загородном доме включает, среди прочего, установку отопительных приборов. Если панельные радиаторы и конвекторы монтируются лишь предусмотренным производителем способом, то секционные радиаторы могут быть подключены к розливу или стояку по одной из трех схем.
| Изображение | Описание |
Одностороннее подключение — для умеренного количества секций | Боковое одностороннее подключение эффективно при длине батареи не больше 10 секций. Если она длиннее, крайние секции будут заметно холоднее ближних к подводкам. |
Диагональное подключение к двум розливам | Диагональное подключение эффективно при любой длине прибора и обеспечивает равномерный нагрев всех секций. |
Подводки подключены только к нижнему коллектору радиатора | Нижнее двухстороннее подключение выгодно тем, что гарантирует циркуляцию даже при завоздушивании контура (воздух вытесняется в верхний коллектор, а циркуляция идет через нижний). Кроме того, при нижнем двухстороннем подключении батарее никогда не потребуется промывка: весь ил уносит циркулирующий через нижний коллектор теплоноситель. |
Отопление коттеджа ПЛЭН
Описание системы отопления ПЛЭН
Система отопления ПЛЭН (Полы ЛЭН) является одним из наиболее эффективных способов обеспечения тепла в коттедже. Она основывается на принципе радиатора, но в отличие от него, тепло передается от системы ПЛЭН через полы.
Преимущества данной системы заключаются в том, что она равномерно распределяет тепло по всему дому, использует меньше энергии, так как основное тепло идет к потолку, а не к перегородкам, и позволяет не использовать устройства для принудительной циркуляции воздуха.
Выбор комплектующих для системы ПЛЭН
Для создания системы ПЛЭН необходимо выбрать несколько комплектующих:
- Трубы. Для системы используются трубы с отрицательным температурным коэффициентом расширения. Они не растягиваются и не сворачиваются при изменении температуры. В качестве материала для труб используется полиэтилен высокой плотности (PEX).
- Коллектора. Коллектор – это устройство, которое служит для сбора горячей и холодной воды по трубам.
- Монтажные провода. Монтажные провода – это провода, которые используются для соединения труб с коллектором.
- Термоголовки. Термоголовки позволяют автоматически регулировать температуру в комнатах и не допускать перегрева.
Преимущества и недостатки системы ПЛЭН
Преимущества системы ПЛЭН:
- Равномерное распределение тепла.
- Экономия энергии.
- Отсутствие шума и пыли воздуха.
- Устойчивость системы к замерзанию.
Недостатки системы ПЛЭН:
- Высокая стоимость установки.
- Невозможность использования кондиционирования воздуха.
- Невозможность быстрого изменения температуры.
Рекомендации по выбору котла
Тип котла зависит от топлива, на котором он будет работать. Следовательно, и выбирать нужно тот, который подходит по функционалу и денежным возможностям.
Газовый
Самый востребованный и доступный прибор (и вид отопления). Не всегда подходит только для тех населенных пунктов, к которым пока не подведена газовая магистраль. Но даже в этом случае можно дополнительно установить газгольдер.
Выбирая этот тип котла и обогрева нужно понимать, что ему требуется своевременное и постоянное обслуживание. Производить его должны специализированные службы.
Газовый котел в системе отопления Источник rebathroom.ru
Твердотопливный
Обычно его выбирают в том случае, когда установить газовый не получается ввиду отсутствия газификации или при наличии другого топлива. Плюс такого котла заключается в независимости от централизованной газовой магистрали, а значит, и отсутствие возможных перебоев давления. Минус – необходимость в своевременной заготовке твердого топлива и сооружение специального места для его хранения.
Твердотопливный котел в разрезе Источник bg.decorexpro.com
На жидком топливе
Проектирование отопления загородного дома на жидкотопливном котле можно себе позволить, если домовладелец не стеснен в средствах. Такой котел работает на жидком топливе – дизеле, который никак нельзя назвать дешевым. Кроме дороговизны теплоносителя, такой проект предусматривает рытье котлована под резервуар, в который будет закачиваться дизель. Следует не забывать и о том, что такая отопительная система очень взрывоопасна. Перед использованием желательно взвесить все «за» и «против» – может более экономичной будет схема с газовым котлом и газгольдером.
Схема работы котла на жидком топливе Источник zen.yandex.ru
Электрический
Электрическое отопление условно делится на две разновидности: водяное и воздушное. Если в первом случае электричеством нагревается вода или другой жидкий теплоноситель, то во втором, такая система сможет перерабатывать электрический ток в тепловую энергию без использования водного ресурса, проще говоря – напрямую.
В любом случае, этот вариант теплоснабжения тоже никак нельзя назвать самым экономичным, даже несмотря на высокий КПД электрических приборов.
Электрические отопительные котлы Источник rawbuilding.ru
Воздушная система отопления дома
В воздушных комплексах обогрева помещений нет промежуточного теплоносителя (воды) и производится непосредственный нагрев воздуха. По принципу работы выделяют 3 типа воздушного отопления:
- Прямоточное;
- Рециркуляционное;
- Смешанное.
В прямоточной схеме воздух забирается снаружи помещения, нагревается и подается в помещения, при этом расход топлива является максимальным среди всех конфигураций отопления.
Рециркуляционная установка работает по замкнутому циклу, нагревает воздух помещения без подмеса свежего воздуха. Такой принцип работы отличается экономичностью, но при этом ухудшаются показатели микроклимата. Смешанная схема сочетает в себе черты обоих вышеописанных схем, осуществляет частичное замещение объема свежим нагретым воздухом.
Нагрев воздуха в установках производится чаще всего в газовых воздухонагревателях, электрических и водяных калориферах.
Причем водяные калориферы обычно подключаются к котлам.
Подача воздуха в помещения осуществляется по сети каналов (воздуховодов) с помощью вентилятора, распределение регулируется клапанами, заслонками, решетками, диффузорами. На входе в установку устанавливаются фильтры для очистки от пыли, насекомых, различных частиц. Рекомендуется также монтировать блок увлажнения – при нагреве влагосодержание воздуха снижается, что негативно отражается на его качестве и ощущениях человека.
Сочетания цветов
Стилисты советуют учесть такие нюансы:
- направление в интерьере;
- сочетание оттенков;
- освещенность.
Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками. Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской. Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.
Расчет системы отопления частного дома
Расчет мощности котла отопления
Мощность котла зависит от площади дома или квартиры, которая нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.
Приблизительный расчет мощности котла в зависимости от площади дома представлен в таблице
| Площадь дома, м.кв. | Мощность котла, кВт. |
| 50-200 | > 25 |
| 200-300 | 25-35 |
| 300-600 | 35-60 |
Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:
особенности подачи энергоносителя
Для газа важно давление в системе. Обычно производитель указывает мощность котла при номинальном давлении газа
Реально оно ниже, поэтому нужно покупать котел с запасом мощности в 15-20%
Для электрического котла важно качество проложенных линий и мощность трансформатора;
Реально оно ниже, поэтому нужно покупать котел с запасом мощности в 15-20%
Для электрического котла важно качество проложенных линий и мощность трансформатора;. вид обогреваемого помещения. При обогреве нежилых помещений расчетная мощность уменьшается на 20-40%
При обогреве зимнего сада – увеличивается на 10-50% в зависимости от вида растений;
При обогреве нежилых помещений расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада – увеличивается на 10-50% в зависимости от вида растений;
вид обогреваемого помещения. При обогреве нежилых помещений расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада – увеличивается на 10-50% в зависимости от вида растений;
количество окон (с учетом вида остекления) и дверей. Чем больше площадь, через которую может уйти тепло, тем больший запас на мощность котла нужно обеспечить;
минимальный уровень температуры воздуха в регионе;
дополнительные потребности. Дополнительный нагрев воды для пользования также приведет к увеличению мощности котла на 30-40%.
Можно воспользоваться программами для расчета отопления:
- калькулятор расчета отопления дома
- калькулятор расчета стоимости отопления дома
Совет. Если горячая вода нужна не постоянно, то стоит отдать предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро нагревается за счет того, что вся мощность котла направлена на нагрев воды. Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то система не успевает существенно остыть.
Расчет труб отопления
Самым современным материалом для изготовления труб на сегодня является ПВХ или пластик. Они пришли на смену металлическим или оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются меньшим диаметром, более просты в установке, не подвластны коррозии и практически не засоряются. Самым новым поколением труб можно назвать металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет придать ей любую форму.
Количество труб зависит от вида используемой системы и отапливаемой площади. Также рассчитывается диаметр (сечение) труб.
Несколько особняком стоит система отопления теплый пол. В данном случае трубы прокладываются по площади пола. Их количество определяется отдельно в зависимости от способа установки пола.
Расчет количества радиаторов отопления
Радиаторы отличаются материалом изготовления.
Чугунные хорошо отдают тепло, отличаются низкой ценой, но очень трудоемки в монтаже.
Алюминиевые – эстетичны, выдерживают высокое давление, легки в монтаже, но имеют высокую стоимость.
Биметаллические – новинка на рынке, состоят из алюминиевого корпуса и стальной трубы – удачная комбинация первых двух типов.
Ввиду того, что радиаторы рекомендуется располагать под окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух) то их количество должно равняться количеству окон или превышать его.
Кроме того, количество секций определяется размером окна и площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен в жилой комнате было не меньше 7.
Закрывать радиатор декоративной панелью не стоит, это снижает количество поступающего тепла.
Совет. В двухэтажном доме располагайте радиаторы друг под другом для использования общего стояка.
Расчет терморегуляторов
Максимальное количество терморегуляторов зависит от количества радиаторов, а минимальное определяется предпочтениями пользователей.
Совет. Прежде чем делать расчет отопления позаботьтесь о качественном утеплении дома.
Проект системы отопления типового дома 160 м2
В этой статье описана система отопления двухэтажного дома, площадь каждого этажа 80 м2. В качестве источника тепла используется одноконтурный газовый котел мощностью 20..24 кВт. Приготовление горячей воды производится в бойлере косвенного нагрева емкостью 120
В доме расположены следующие помещения:
| № | Название помещения | Площадь, м2 | Кол-во радиаторов | Кол-во контуров теплого пола |
|---|---|---|---|---|
| Этаж 1 | ||||
| 1.1 | Кухня — гостиная | 31 | 4 | 3 |
| 1.2 | Кабинет | 16 | 2 | 1 |
| 1.3 | Санузел | 5 | 1 | 1 |
| 1.4 | Коридор | 6 | 1 | |
| 1.5 | Тамбур | 8 | 1 | 1 |
| 1.6 | Котельная | 8 | 1 | |
| 1.7 | Лестница | 6 | 1 | |
| Этаж 2 | ||||
| 2.1 | Спальня 1 | 18 | 2 | |
| 2.2 | Спальня 2 | 15 | 2 | |
| 2.3 | Детская | 18 | 2 | |
| 2.4 | Санузел | 4 | 1 | 1 |
| 2.5 | Ванная | 9 | 2 | 1 |
| 2.6 | Лестница | 6 | ||
| 2.7 | Коридор | 10 |
Отопление дома комбинированное: предусмотрена система радиаторного отопления и система напольного отопления. Радиаторы расположены во всех жилых помещениях. Напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.
Выбор отопительного устройства
Систему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог .
Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.
Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.
