Полипропиленовые трубы для отопления: характеристики, виды, особенности монтажа и обзор ведущих производителей

Армирование как предпочтительный элемент защиты РР-труб

В современном производстве различают армирование с помощью фольги алюминиевой двух типов – перфорированное и сплошное. При чем, последний вариант считается самым экономным способом армирования. В нем алюминий тонким слоем расположен между пропиленовых слоев, ввиду чего общая конструкция существенно усиливается. Однако, все же подобная конструкция имеет ограничения по эксплуатации:

• Температура теплоносителя не должна быть выше, чем +60 градусов по Цельсию, в противном случае может произойти деформация и изделие попросту лопнет;
• До начала пайки все стыки должны быть прочищены, благодаря чему возможно существенно сократить временной срок на монтаж всей системы;
• Отключать отопление в таких трубах в зимнее время запрещается, ибо их промерзание наступает при температуре в -5 градусов по Цельсию, а это может повредить всю систему в целом;
• В подобных системах не рекомендуется частая смена теплоносителя с горячего на холодный, ибо со временем, из-за перепада температур, алюминиевый слой может разрушиться.

В алюминиевой перфорации применяется сетка, обладающая маленькими дырочками. В ходе экструдирования РР-труб, в перфорацию проникает вязкий материал, тем самым обеспечивается адгезия металла и полимера.

Таким образом, посредством алюминиевого армирования значительно снижается коэффициент расширения из-за тепла. Однако, тут же могут возникать некоторые проблемы в ходе интеграции систем инженерии. Например, при сварке раструба будет необходимо удалять оболочку из алюминия, а также зачищать трубку на расстояние, которое будет соответствовать глубине ее вставки в фитинг.

Одновременно, существуют виды РР-труб, не требующие демонтажа внешнего слоя при производстве работ. Но и у них имеются определенные недостатки:

• Только наружный слой может прикрепляться к фитингу, при чем он равняется толщине стенки;
• Для работы потребуется особая насадка для сварочного аппарата;
• После обрезки трубы потребуется ее торцовка.

Стекловолоконное армирование

Трубы, имеющие маркировку PPR-FB-PPR, включают в себя двухслойный полипропилен, про меж слоев которого находится стекловолокно. Такие изделия часто называют стеклопластиковыми трубами. Все же, образцы с таким типом армирования выгодно отличаются от своих «алюминиевых» собратьев:

• Их монтаж не потребует чистки и дополнительной калибровки;
• И временные и финансовые затраты сократятся по причине того, что процесс пайки схож с подсоединением цельнопластиковых труб (равно как и иных полимерных объектов с защитой);
• Стекловолоконное армирование не позволит трубе расслоиться ввиду своей однотипной структуры;
• С помощью стекловолокна будет увеличена общая жесткость.

Однако, недостатком стекловолоконного армирования является то, что при термическом расширении ее диаметр возрастает более, чем на 6%, чего не наблюдается при алюминиевом армировании.

Внутреннее РР-армирование

Образцы с подобным способом армирования представляют собой практически полноценные металлопластиковые трубы, у которых из полипропилена исполнен только внешний слой. Они характеризуются высокой устойчивостью к повышенным температурным диапазонам. К их недостаткам возможно отнести:

• Многослойность – наличие сцепки двух разнородных материалов на основе клея;
• К фитингу прикрепляется только внешний слой образца;
• Армированная часть в полной мере контактирует с транспортируемой субстанцией.

РР-трубы металлополимерные

Данный вид характеризуется традиционной металлополимерной конструкцией в пять слоев и применяется для отопительных систем и систем подачи воды. Главное их отличие заключается в том, что для них применяется РЕХ или РР-РТ полиэтилен в качестве полимерной базы, а не простой полипропилен.

Преимущества РР-труб для оборудования контуров горячего водоснабжения

Для систем ГВС предпочтительнее применять полипропиленовые трубы по следующим причинам:

• РР имеет ярко выраженный небольшой вес, что качественно упрощает его транспортировку к месту монтажа да и в общем саму работу, ибо для этого не потребуется особых приспособлений либо технических средств;
• Всем требующимся приемам сварки научиться очень легко, а при обладании нужным инструментом монтаж не представит никакого труда;
• Производственный материал является экологически чистым и безвреден для жилых сооружений, ибо он не способен менять свой состав даже при сильном накаливании, тем более, что не выделяет в воздух токсичных веществ;
• Стабилизаторы, входящие в состав РР, стойко переносят гидроудары и различные тепловые нагрузки (даже внутреннее замерзание воды не вызовет разрыв);
• Циркуляция теплоносителя происходит без шумов, без завихрений и равномерно, чему способствуют внутренние гладкие стенки;
• Трубы представлены на современном рынке широким ассортиментным рядом, к тому же цена на них не очень велика;
• Контур, выполненный на основе этих изделий, способен прослужить минимум 20 – 30 лет (при условии грамотного монтажа и интеграции);
• Внешний вид изделий отличается эстетичностью и не способен испортить интерьер, а сам контур не требует периодического окрашивания или обновленного декорирования.

Таким образом, РР-трубы с армирующими слоями станут прекрасной основой для автономной и центральной систем отопления в их контурах. Помимо прочего, интеграция этих образцов отличается легкостью и не сложна даже для неспециалистов.

Удобство интеграции и монтажа

Большинство специалистов касательно данного вопроса сходятся в том, что самыми легкими в этом плане являются однослойные трубы. Для работы с ними  всего лишь достаточно:

• Обрезать труборезом (ножовкой) выбранный образец по нужной длине;
• Зачистить по краям имеющиеся заусенцы;
• Сцепить все конструктивные части посредством фитинга (либо с помощью специального клея – «жидкой сварки»).

В принципе, и многослойные трубы монтируются по тому же методу, разве только холодная сварка в этом случае вообще неприемлема, ибо она скрепит только внешние слои, что не обеспечит надлежащего соединения. Отсюда видно, что многослойные изделия лучше соединять посредством горячей сварки либо с помощью особых фитингов (с резьбой для многослойных конструкций).

Стоит отметить, что специальной подготовки перед работой потребуют образцы с алюминиевым армированием. Алюминиевая фольга сцепляется с полипропиленом посредством клея, что означает возможность последующего расслаивания, в отличие от того, как, например, стекловолоконные трубы практически «впиваются» друг в дружку. В целях предотвращения данной негативной ситуации, до начала сварки РР-труб с алюминиевым армированием, следует убрать маленький участок фольги и припаять внешний слой к внутреннему. Благодаря такой нехитрой операции, жидкость не сможет проникать про меж слоев, и, соответственно, угроза разрушения и деформации трубопроводной системы не возникнет.

Основной материал – трубы

В процессе проектирования отопительной системы у себя дома вам придется столкнуться с необходимостью четкого определения технических характеристик труб, которые вы в дальнейшем будете использовать. Между тем, необходимо учитывать, что среднестатистический человек, который не является профессиональным сотрудником строительной индустрии и не обладает полным объемом знаний обо всем разнообразии изделий с различными эксплуатационно-технологическими характеристиками, просто не сможет в краткие сроки изучить предложенный ассортимент продукции в соответствующем рыночном сегменте. Параметры, которые характеризируют изделия данной категории, следующие:

• логотип, иллюстрирующий торговую марку производителя;
• аббревиатура, обозначающая функциональное назначение изделия, а также данные о конкретной модификации;
• показатель условного давления, который допустим для рабочей среды;
• указание толщины стенки товара и его диаметр по внешней границе;
• эксплуатационный класс;
• стандарт изделия;
• максимально допустимое значение давления, измеряемое в барах.

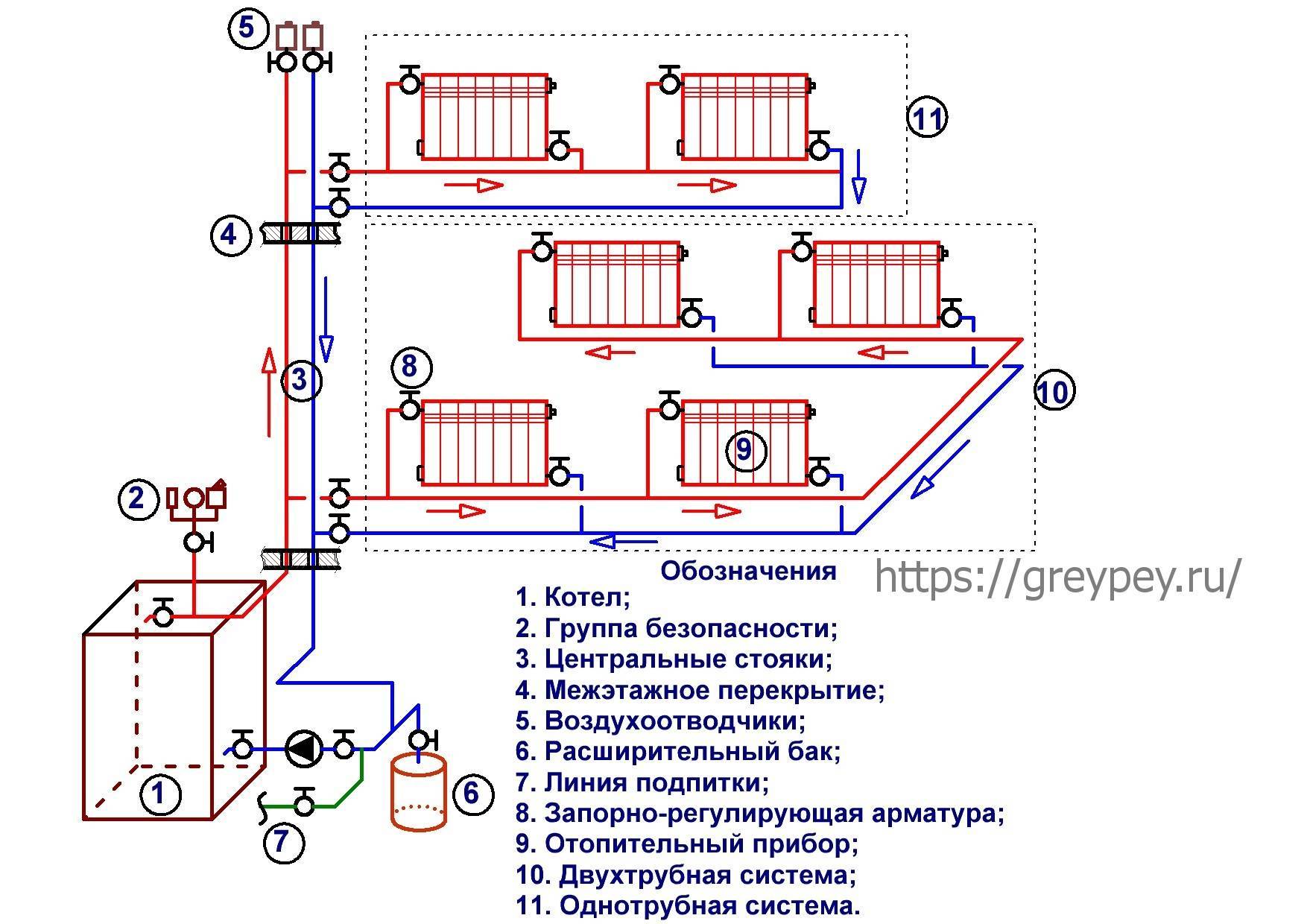

Однотрубная система отопления с верхней разводкой

Комбинации этих параметров непосредственно определяют эксплуатационный период конкретного товара.

Пайка полипропиленовых труб

Одной из самых важных и сложных операций, связанных с обустройством водопровода из полипропилена своими руками, является пайка труб. Она может выполняться как на столе, так и непосредственно по месту монтажа. В первом случае собираются сложные участки с множеством поворотов. Впоследствии они устанавливаются на клипсы, прикрученные к стене. Пайка полипропиленовых труб по месту нужна для того, чтобы соединить все эти участки в единую систему подачи холодной и горячей воды.

Паяльник для полипропиленовых труб с цилиндрическим нагревательным элементом

Шаг 1. Состыкуйте подготовленную для пайки трубу с соответствующим фитингом «всухую». Если она входит в него свободно – значит, вы столкнулись с браком или изделиями низкого качества. Паять их друг с другом нежелательно – впоследствии данное соединение в линии водопровода будет протекать.

Трубу нужно состыковать с фитингом

Шаг 2. Специальными ножницами отрежьте кусок трубы нужной длины.

Резка трубы

Шаг 3. Зачистите торец полипропиленовой трубы.

Шаг 4. Обезжирьте и насухо вытрите конец полипропиленовой трубы, предназначенной под пайку.

Обезжиривание конца трубы

Шаг 5. Отметьте маркером, на какую глубину отрезок трубы войдет в фитинг.

Отмечается глубина входа в фитинг

Шаг 6. Подберите насадку под внешний диаметр трубы и внутренний фитинга, установите на нагревательный элемент аппарата для пайки.

Шаг 7. Включите инструмент, установите на нем температуру +260°С и дайте прогреться. Когда аппарат для пайки будет готов – зажжется соответствующая лампочка на нем.

Включение паяльника

Шаг 8. Одновременно зафиксируйте на соответствующих концах насадки фитинг и полипропиленовую трубу. При этом они должны быть сразу повернуты в правильном направлении.

Фиксация трубы и фитинга

То же, но вблизи

Шаг 9. Труба и фитинг должны прогреваться при температуре +260°С от 5 до 12 секунд, в зависимости от диаметров изделий.

Шаг 10. После этого снимите с насадки трубу и фитинг, вставьте один в другой. Чтобы повернуть и правильно сориентировать изделия друг относительно друга, у вас будет около 4-5 секунд. Затем в течение некоторого времени держите трубу и фитинг неподвижно, чтобы они надежно спаялись.

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Разрез, показывающий пример качественной пайки полипропиленовых труб

После этого соединение полностью готово к монтажу. А пускать по нему воду можно уже через час после завершения пайки. При качественных материалах и инструменте, а также при полном соблюдении инструкций у вас получится соединение с высочайшей степенью прочности и герметичности.

Водопровод из полипропилена своими руками

У полипропиленовых труб много преимуществ

Маркировка на трубах из полипропилена

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

SONY DSC

PN10

PN16

PN20

PN25

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Закрытый монтаж трубопроводов

Открытый монтаж трубопровода

Короб для труб своими руками

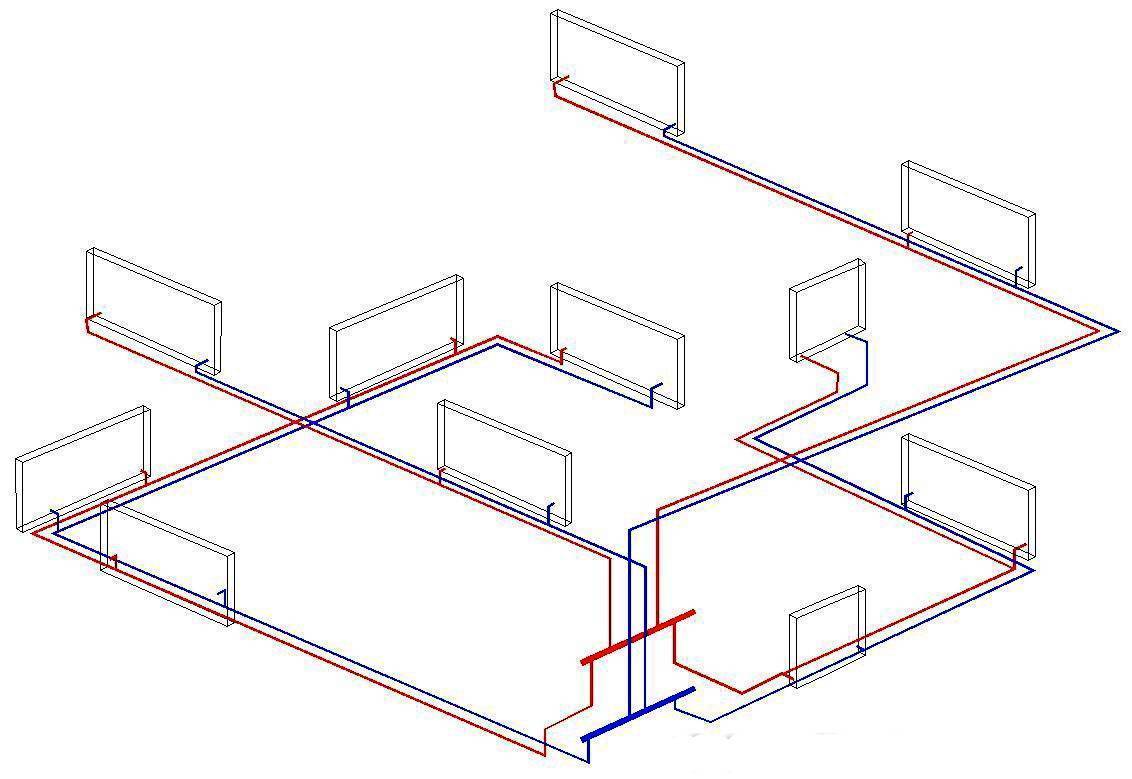

Последовательная разводка труб

Параллельная разводка водопровода

Схемы подключения водозаборной арматуры

Демонтаж старого водопровода

Разметка труб и фитингов водопровода из полипропилена

Установка клипс

Сборка основных линий

Монтаж трубопровода из полипропилена

Процесс монтажа водопровода

Установка подводящих труб и арматуры

Паяльник для полипропиленовых труб с плоским нагревательным элементом

Пальник для полипропиленовых труб с цилиндрическим нагревательным элементом

Трубу нужно состыковать с фитингом

Резка трубы

Обезжиривание конца трубы

Отмечается глубина входа в фитинг

Включение паяльника

Фиксация трубы и фитинга

То же, но вблизи

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Разрез, показывающий пример качественной пайки полипропиленовых труб

Схема устройства полипропиленовой трубы

Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)

ПП изделия подходят для устройства отопительных систем

Водопровод из полипропиленовых труб

Демонтаж водопровода

Короб из гипсокартона в ванной комнате

Установка счетчиков воды

Виды и характеристики полипропиленовых труб для отопления

На сегодняшний день производитель предлагает довольно широкий ассортимент подобных изделий

На это обязательно нужно обращать внимание при приобретении – ведь конструктивные различия влияют и на условия эксплуатации полипропиленовых труб. Такие изделия могут быть как однослойными, так и многослойными

Начнем с однослойных, как самых простых. Они могут быть с маркировкой:

1. PPH – это самый простой вид, применяемый для монтажа трубопроводов промышленного назначения, а также холодного водоснабжения.
2. PPВ – Немного более сложный тип. Эти трубы подходят для монтажа отопления, что так же не исключает их применение в системах холодного водоснабжения.
3. PPR – Область применения этих труб уже немного шире, чем у предыдущих. Разрешается использование в системах не только холодного, но и горячего водоснабжения.
4. PPs – самые сложные по составу. Допустимый предел температуры – до +95°С. Подобные трубы можно использовать даже в парных. Из недостатков можно отметить довольно высокую стоимость.

Многослойными называют армированные полипропиленовые трубы для отопления – между слоями пластика прокладывается стеклоткань или алюминий. Такие сантехнические изделия уже можно изгибать, хотя и варятся они не хуже, чем однослойные.

Армирование может быть следующим:

• внешнее – сплошной алюминий,
• внешнее – перфорированный алюминий,
• внутреннее – алюминиевый лист,
• внутреннее – стекловолокно,
• композитными материалами.

Следует понимать, что внешнее армирование в достаточной степени затрудняет пайку трубопровода (покрытие в местах варки приходится снимать), а значит лучше обратить внимание на изделия со стекловолокном или композитами. Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет

Ведь в этом случае изделие в принципе не может расслоится. Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой

Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет. Ведь в этом случае изделие в принципе не может расслоится

Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой.

Стандартные размеры и диаметры полипропиленовых труб

Главное, что следует понимать, если решено заменить магистраль отопления в доме с металлической на полипропиленовую, это разницу внешних размеров. Совпадать должен именно внутренний диаметр, внешний при этом будет отличаться. Происходит это по причине того, что стенки у полипропиленовых труб толще, чем у стальных. При разводке отопления в домах чаще всего используются изделия, сечением от 32 до 40 мм. Если же речь идет о теплом поле, то в этом случае достаточно 16 мм.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаВнутренний диаметр полипропиленовых труб для отопления частного дома, представленных на российских прилавках, всегда идентичен сечению старых стальных труб. Это сделано для удобства замены старых коммуникаций.

Есть еще один нюанс, который следует учитывать при приобретении подобного материала. Размер ПП трубы обычно указывается именно по внешнему диаметру, а значит очень легко можно ошибиться. В результате придется либо снова отправляться в магазин и менять трубы (если это возможно), либо вновь платить деньги и приобретать то, что нужно. Чтобы этого не произошло нужно поступить следующим образом. Зная необходимый внутренний размер требуется уточнить наружный диаметр ПП трубы и вычесть из него две толщины стенки. Именно таким образом и получим необходимые нам данные.

Обзор производителей и стоимость

В сети интернет можно найти массу всевозможных рейтингов производителей полипропиленовой продукции. В их число входят европейские, китайские, турецкие и отечественные фирмы. В рейтингах чаще других упоминаются: немецкая марка «Рехау», итальянская «Валтек», испанская FADO, чешская «ЭКОПЛАСТИК», турецкие «TEBO», Firat, Pilsa.

Valtec

Итальянская торговая марка Valtec предлагает целую гамму одно- и многослойных изделий различных диаметров. В список продукции бренда входят полипропиленовые трубы, армированные стекловолокном, алюминиевой фольгой, всевозможные фитинги к отопительным, водопроводным и технологическим магистралям.

Вся продукция адоптирована к системам тепло- и водоснабжения, эксплуатирующимся на постсоветском пространстве. Многоуровневая система контроля качества практически исключает появление на рынке бракованных изделий.

Wavin Ekoplastic

Чешская компания Wavin Ecoplastic занимается изготовлением трубопроводных пластиковых систем, начиная с 1990 года. Вся продукция фирмы имеет международную сертификацию и хорошо известна более чем в пятидесяти странах мира.

На предприятиях компании Ecoplastic в год производится около 28 тыс. км. полимерных изделий, включая сотни наименований пластиковых и комбинированных фитингов.

Fado

Ассортимент продукции итальянской фирмы Fado невероятно широк и позволяет создавать трубопроводные системы любой сложности. Кроме самих трубопроводов из полипропилена, Fado предлагает весь спектр креплений, соединительных и комбинированных фитингов, запорной арматуры, коллекторов и уплотнительных материалов. Вся продукция сертифицирована на территории Европы и стран СНГ.

Отличным дополнением к трубопроводным системам является фирменный инструмент для пайки полипропилена.

Tebo

Бренд Tebo, принадлежащий компании Novoplast, производит инженерные полипропиленовые системы. Основной вид продукции — трубы и фитинги PP-R.

При их изготовлении используется высококачественное сырье от всемирно известного концерна Borealis и фирмы Hyosang. Все технологические процессы производства тщательно контролируются, а само изготовление изделий происходит на современных автоматизированных линиях.

Львиную долю рынка занимают китайские производители. Цены на полипропиленовую продукцию могут сильно отличаться. Например, высококачественная труба VALTEC PP — FIBER PN20 25 мм, армированная стекловолокном, стоит порядка 6,5 долларов за 4-метровый отрезок, в то время как китайский низкосортный аналог обходится в два раза дешевле.

Учитывая важность различного рода полипропиленовых коммуникаций, которые должны служить не один десяток лет, выбирать следует только качественные изделия от известных фирм-изготовителей

Монтаж водопроводной системы

Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.

Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.

Монтаж водопровода в квартире своими руками

Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.

Технология пайки полипропилена:

на паяльник крепится нужная насадка соответствующего диаметра; включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка; отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм; спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций; фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг; на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать; время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10; с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой

Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг. Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки

Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию.

Устанавливаем трубы полипропиленовые водопроводные

Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.

Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.

Как правильно осуществлять пайку полипропиленовых труб

Полипропиленовые трубы для водопровода

Устанавливаем трубы полипропиленовые водопроводные

Полипропиленовые трубы для монтажа

Монтаж водопровода из полипропилена своими руками

Монтаж полипропиленовых труб своими руками

Водопровод из полипропиленовых труб

Монтаж водопровода в квартире своими руками

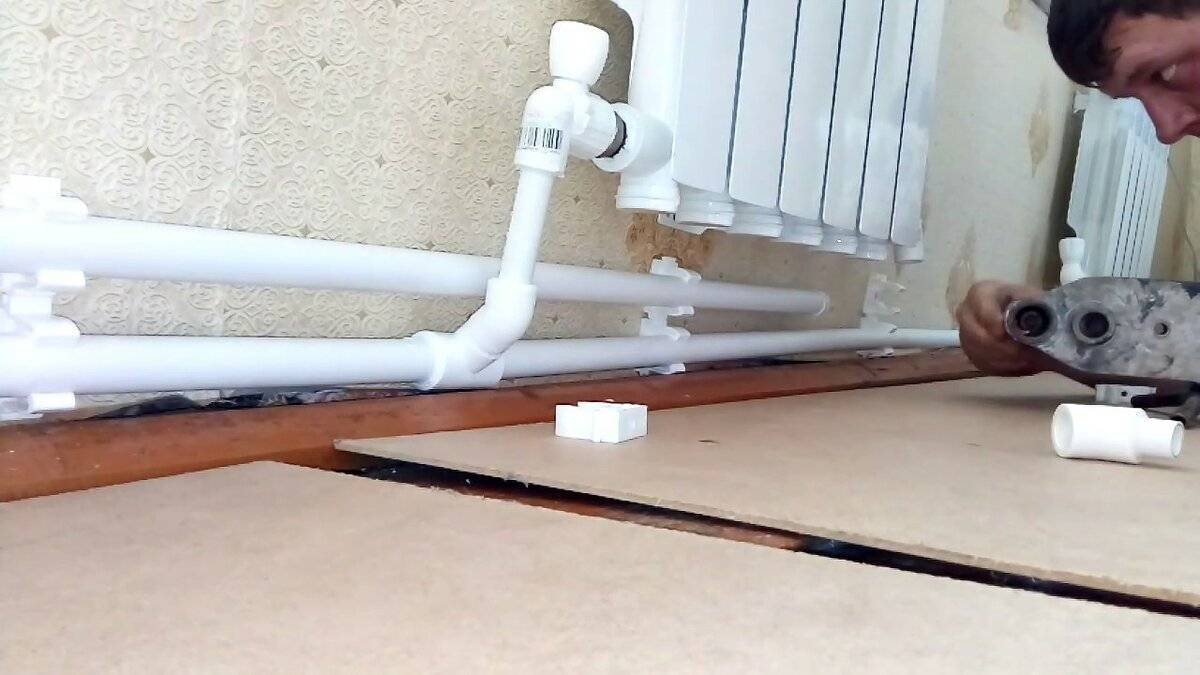

Как подключить радиаторы

Для подсоединения батарей необходимо заранее приобрести комплект шаровых кранов прямой или угловой конструкции. Монтаж осуществляют в такой последовательности:

1. В мультифлекс муфты вставляют накидную гайку.
2. В стены на заранее определенной высоте устанавливают скобы с использованием гвоздей или саморезов. При условии точного навешивания радиатора удастся выполнить герметичное подключение к трубам на входе и выходе из прибора.
3. Если планируется скрытая прокладка внутри стен, необходимо вывести наружу элементы для подключения оборудования, используя входящие в комплект детали. Точки вывода должны соответствовать местам соединения радиаторов с магистралью отопления.
4. Радиаторы монтируют с использованием штыревого крепления на угловые кронштейны, входящие в комплект поставки или заказанные отдельно. Количество кронштейнов рассчитывается с учетом длины прибора и числа секций. Для одного среднего радиатора достаточно двух элементов, для более длинного – четыре или пять.

После навешивания радиаторы подключают к трубам, тщательно герметизируя точки соединения. На заключительном этапе по магистрали пускают воду и проверяют правильность установки, исправность прибора и отсутствие течи.
