Электропроводка в жестких пластиковых трубах
В случае прокладки электропроводки в жестких пластиковых трубах провода помещают внутрь их, затем крепят к стенам при помощи специальных опор. Существует целый комплект вспомогательной арматуры (локти, тройники, разветвления в виде буквы Т, кабельные муфты), используемой, чтобы облегчить их установку.
Схема электропроводки в жесткой трубе.
Этот способ монтажа электропроводки обеспечивает необходимую степень защиты от механических повреждений и попадания влаги.
Именно поэтому обычно сферой применения этого способа монтажа являются подвалы, гаражи, погреба. Но не зацикливайтесь на этом. Помните, что его вы также можете использовать у себя на дачных участках (в жилых помещениях), а в отдельных случаях и в городских квартирах.
Трубы IRL (изоляционные жесткие, гладкие) имеют достаточно привлекательный внешний вид. Но и здесь также существуют свои правила.
Рассмотрим несколько вариантов отрытой проводки на примерах
Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.
Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.

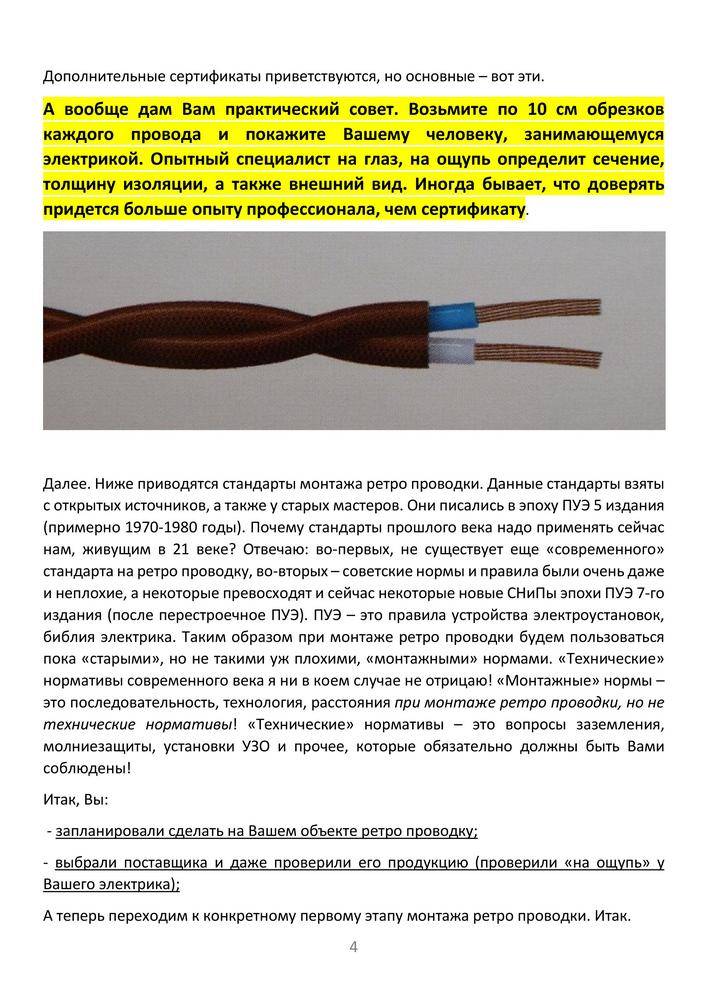

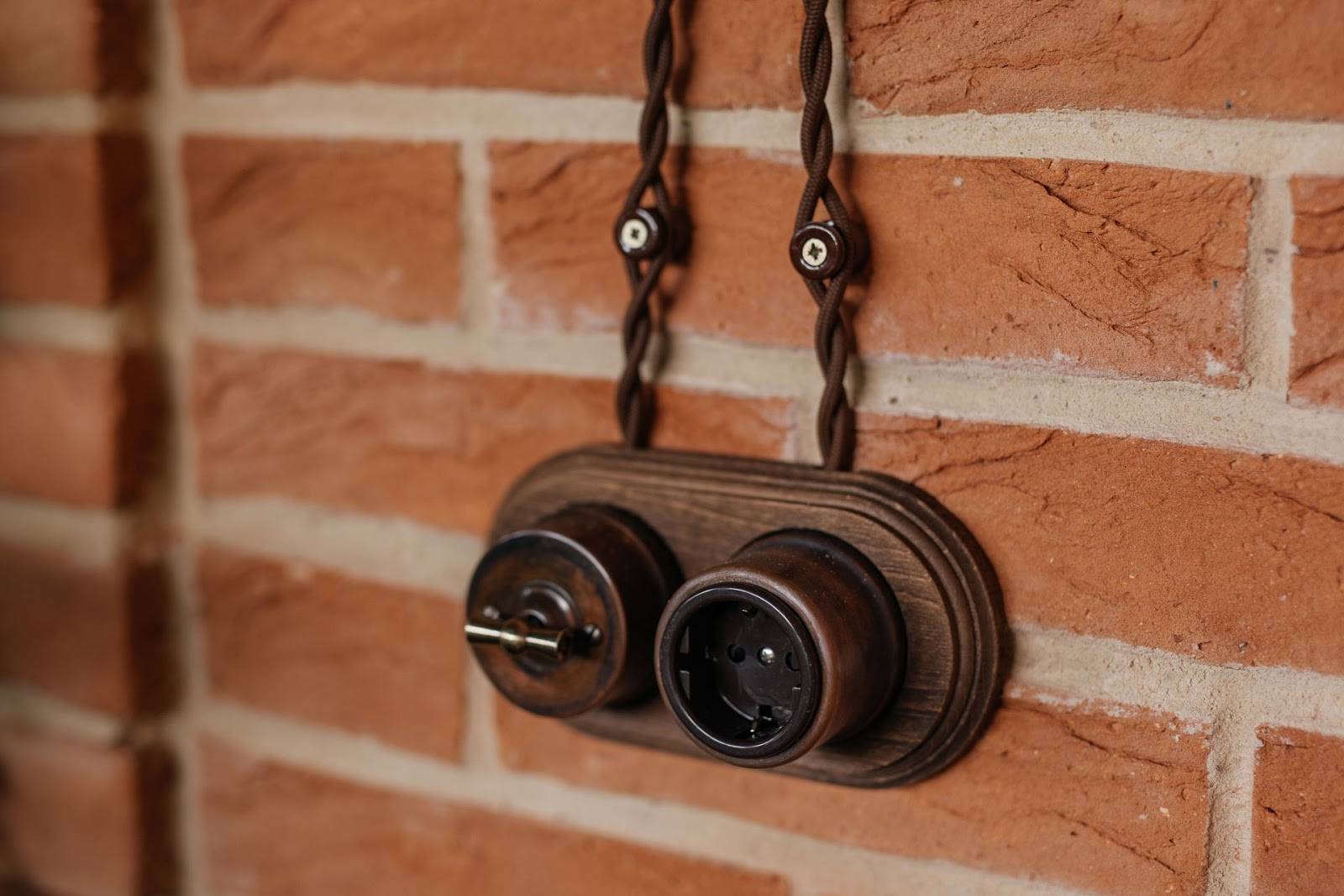

Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.

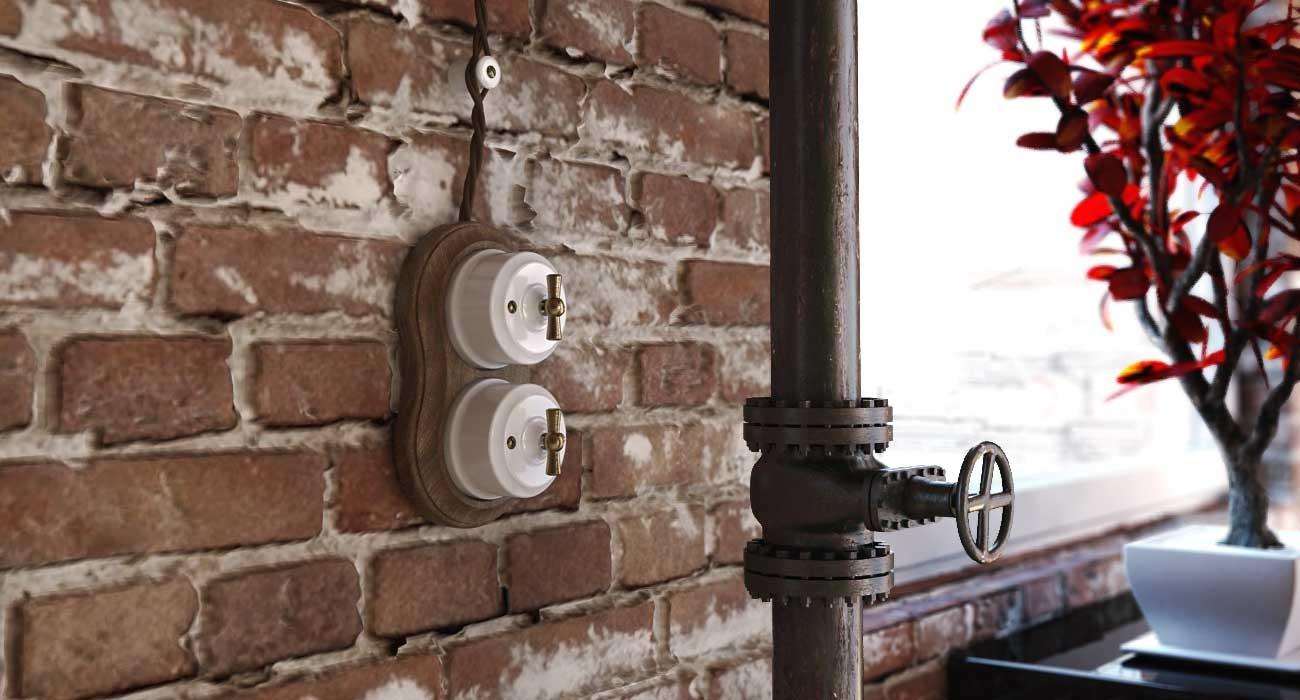

Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.

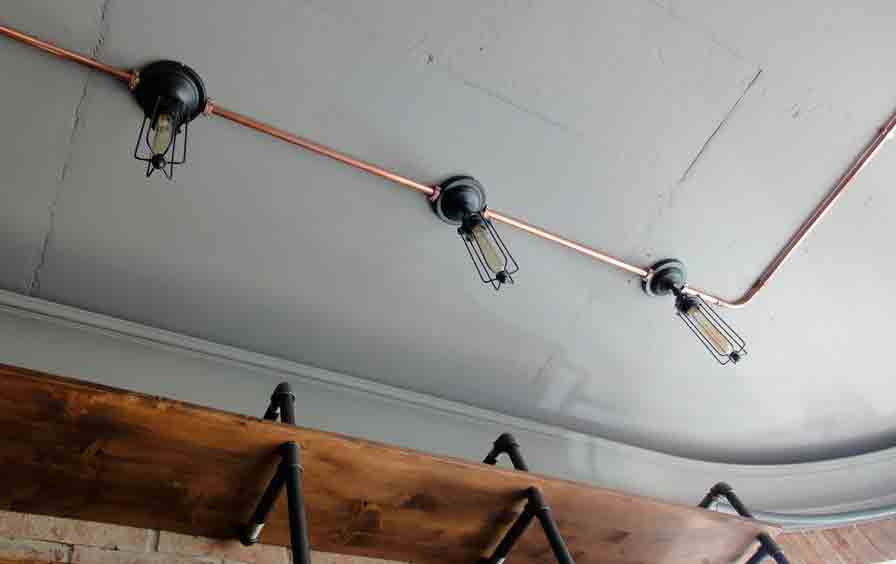

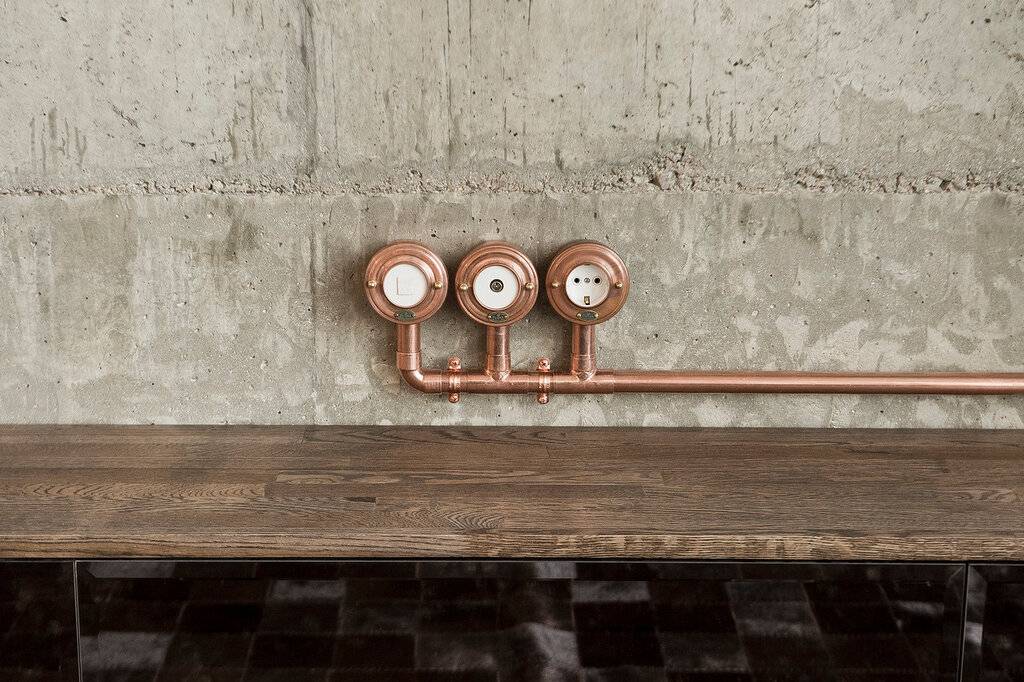

Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.
А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.
Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей. К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.

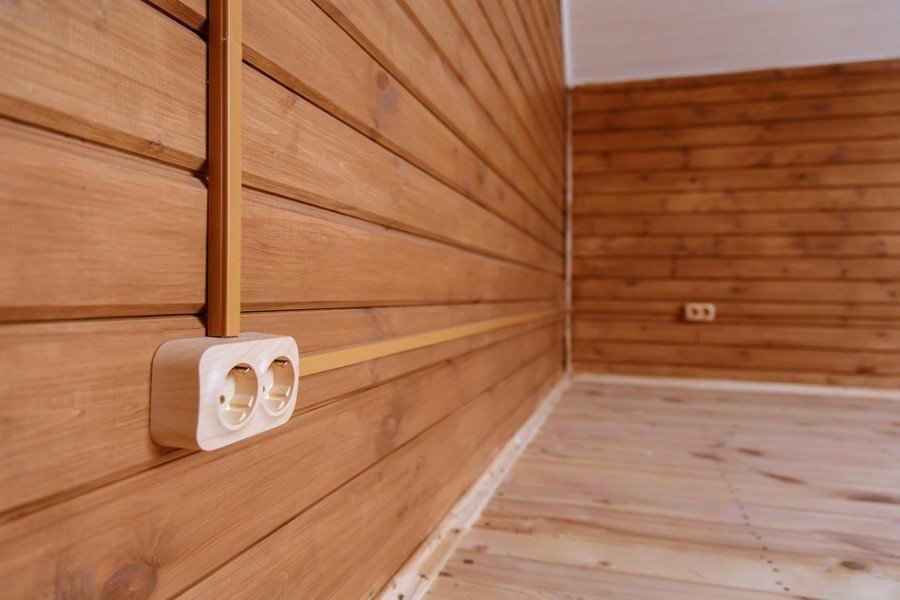

Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.
Укладка проводки в коробе имеет неоспоримые преимущества:
- Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
- Провода в коробе можно использовать без внешней оболочки — опять же, экономия.
Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.
Немного сложнее обстоит дело с так называемыми электротехническими плинтусами. При покупке, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.
При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.
Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.

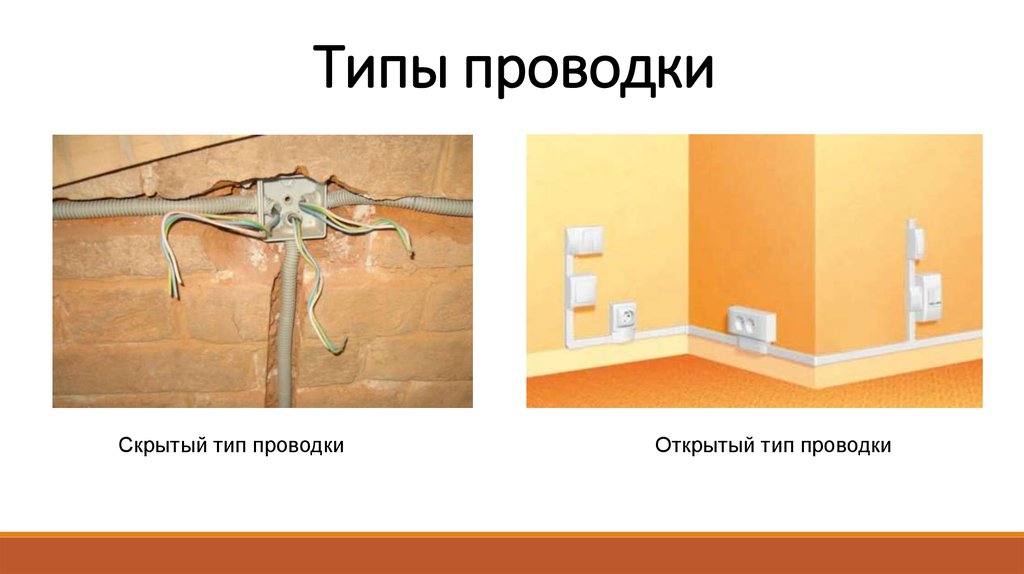

Открытая электропроводка в квартире – типы и виды
Существует несколько типов техник установки открытой проводки. Основные из них описаны ниже.
В гофре
Такой способ монтажа является самым распространенным. Это обусловлено несколькими факторами: гофра легко гнется, поэтому ее можно укладывать в самых труднодоступных местах.
Кроме того, в строительных магазинах можно найти готовые наборы — гофру, в которой уже расположены провода, что позволяет значительно сократить собственные трудозатраты.
Также гофра защищает проводник от механических повреждений и негорюча. Недостаток у этого метода только один — в случае возникновения неисправности придется разрезать трубу и полностью менять ее на новую.

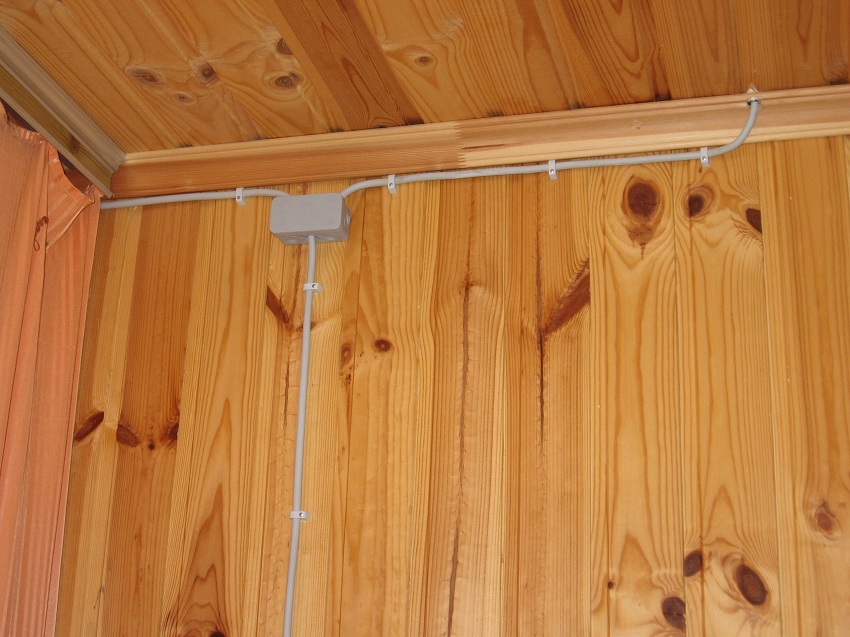

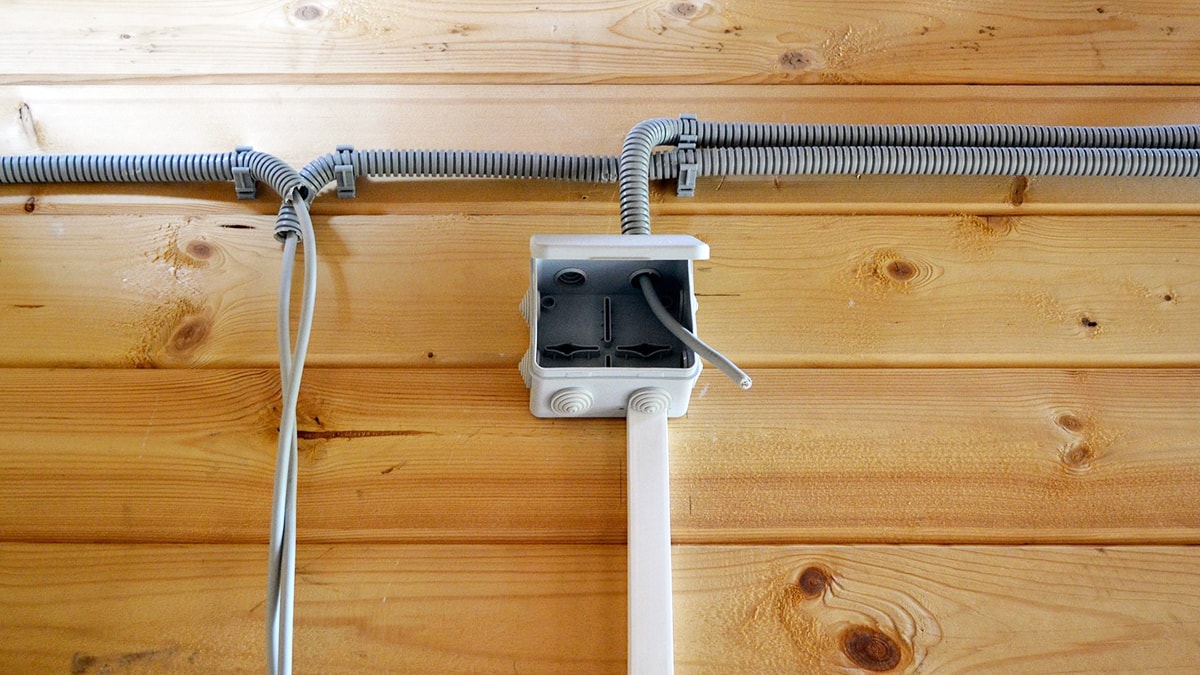

Проводка в гофре.

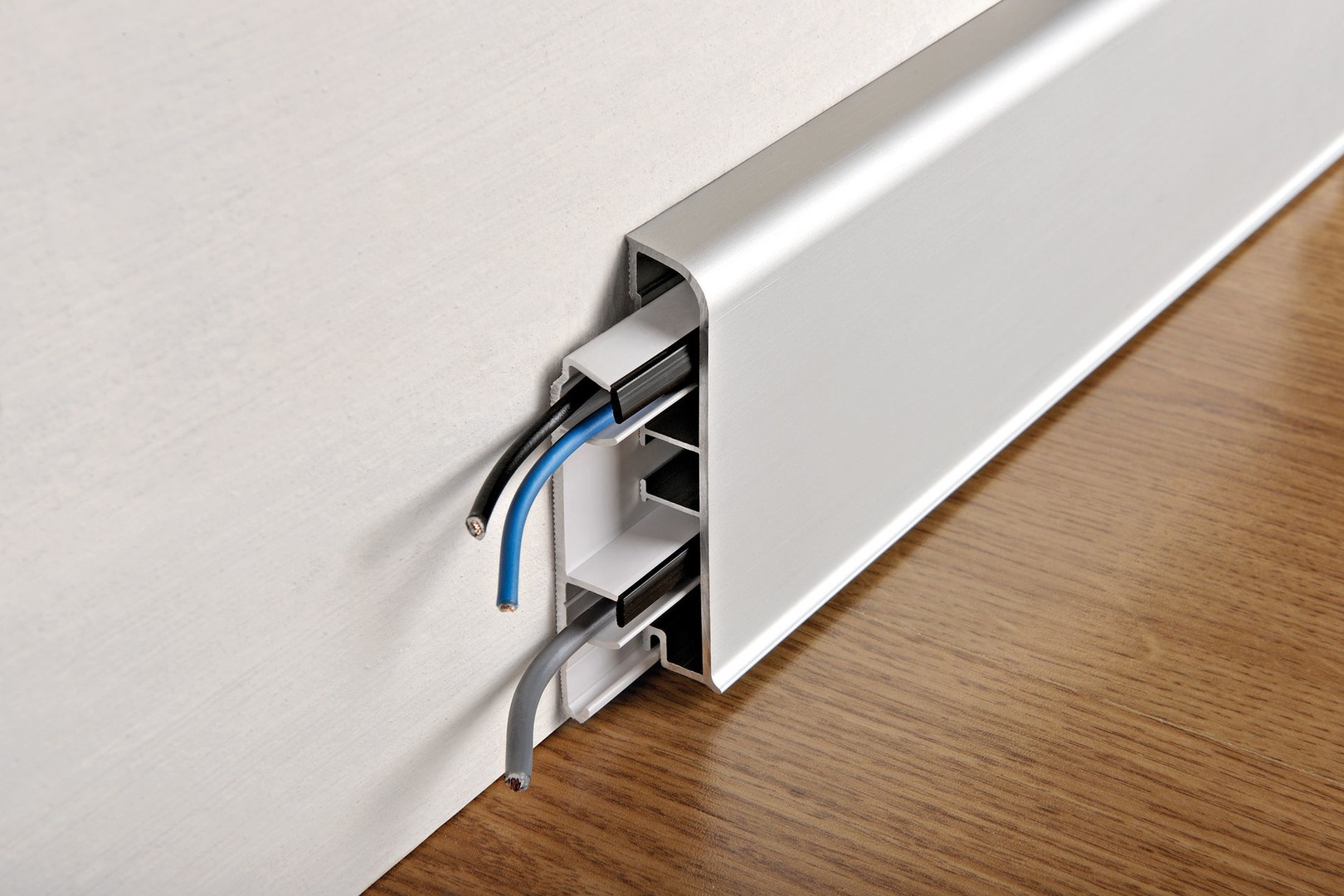

Открытая электропроводка в плинтусах

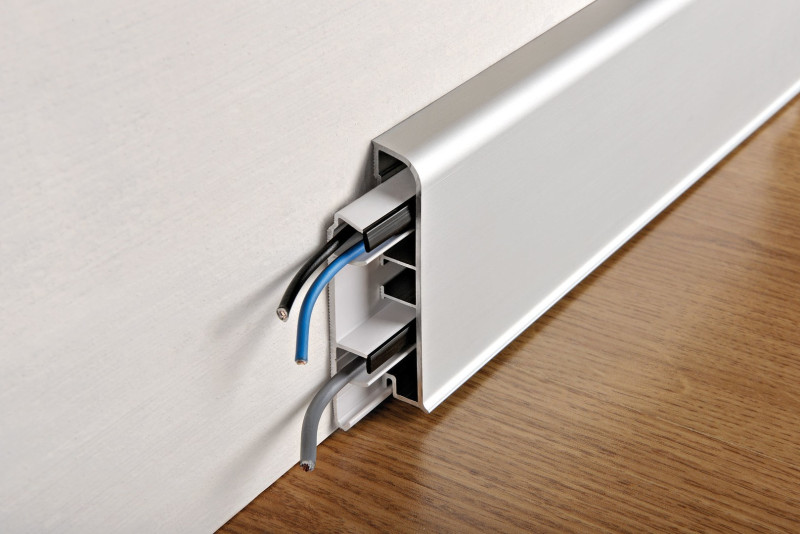

Существуют специальные электроплинтусы, конструкция которых предусматривает возможность свободного доступа к проводам. При монтаже открытой проводке рекомендуется использовать именно их, а не обычные плинтуса, так как первые выполнены из материалов, не распространяющих горение.
Также не рекомендуется размещать в одном плинтусе электрические провода и слаботочные провода телефона, антенны и проч., так как с большой вероятностью начнут возникать помехи.

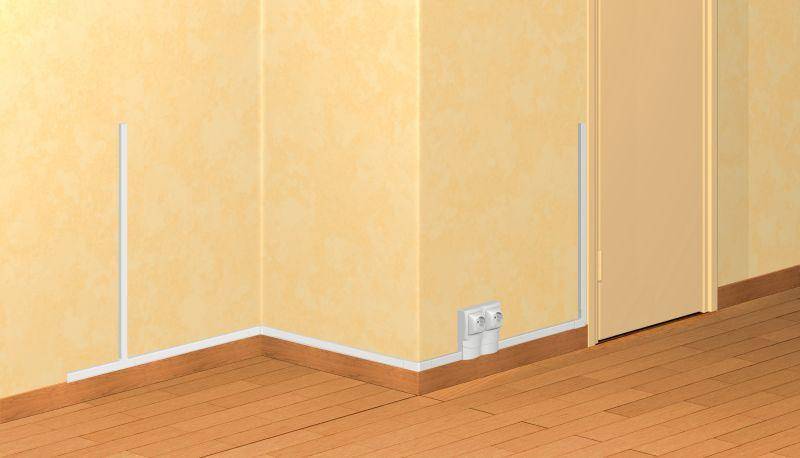

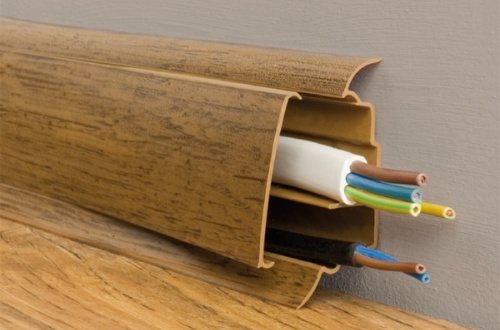

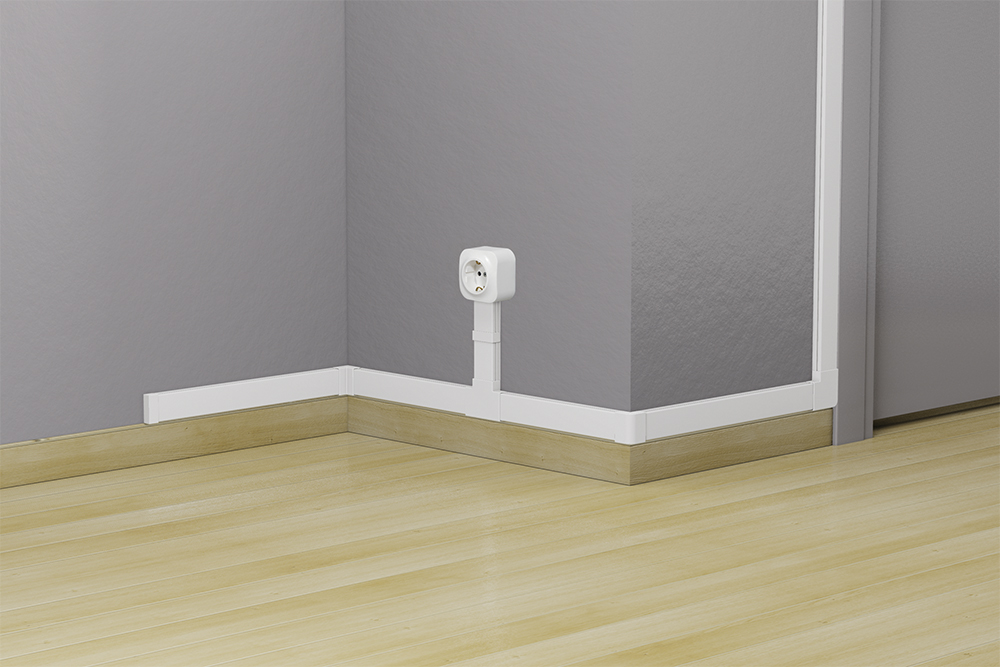

Проводка в плинтусах.

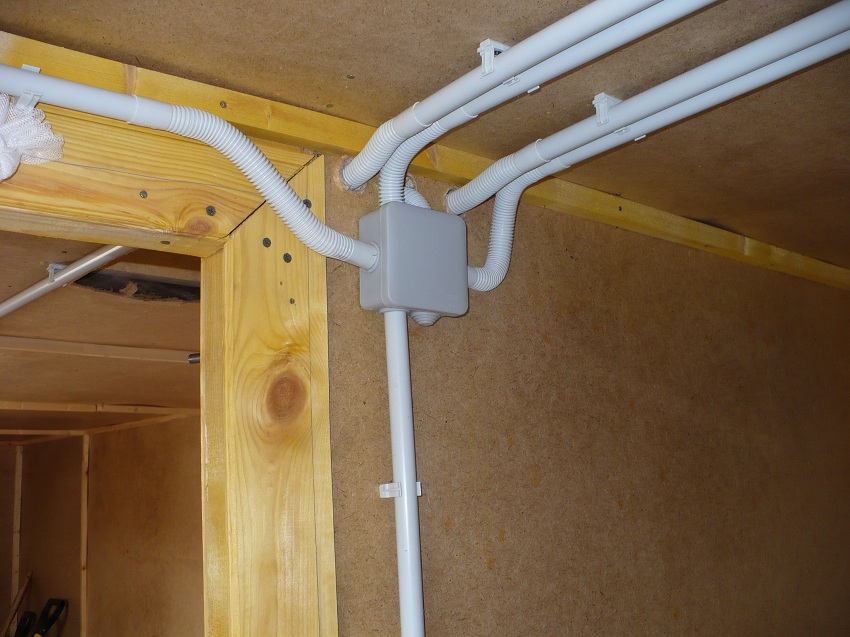

Монтаж проводки в жестких трубах
Внешне изоляционные жесткие трубы выглядят весьма своеобразно. Чаще всего их используют в подвалах, гаражах, загородных домах, однако такой вариант может стать интересным интерьерным решением в жилом помещении.
При таком монтаже кабель просто размещают в стальную трубу, а затем крепят ее к стене с помощью специальных фиксирующих устройств.
Стальные трубы для открытой проводки обладают рядом преимуществ: защищают провода от механических повреждений и воды.

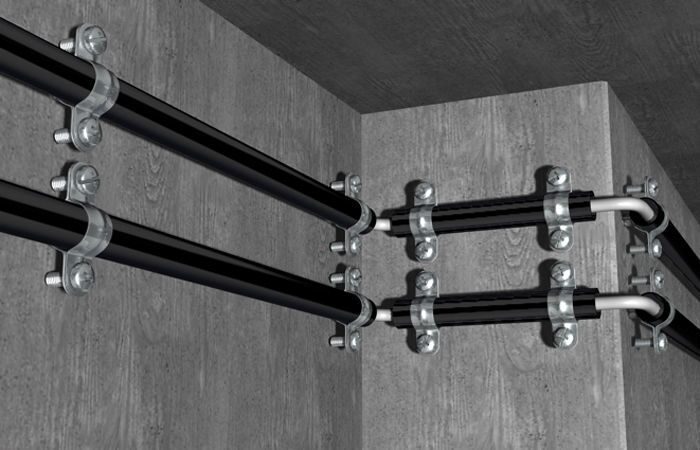

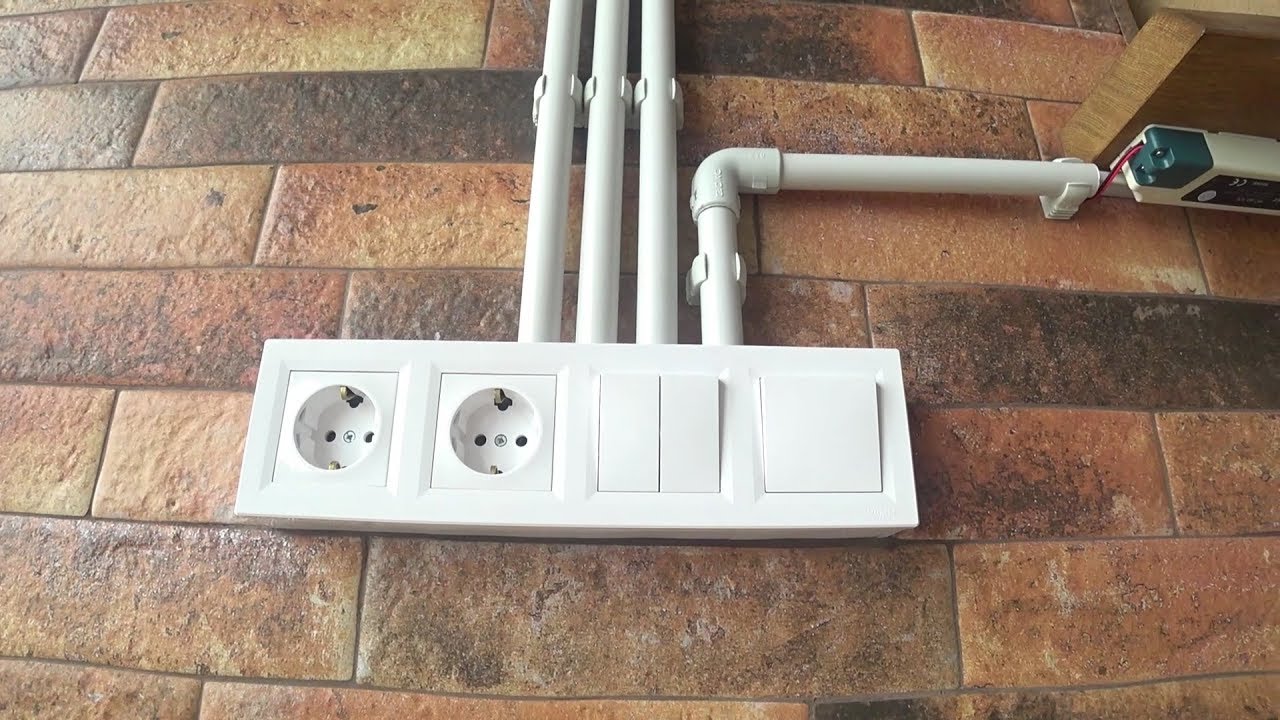

Варианты в трубах.
В кабель-каналах
Процесс прокладки проводов в кабель-каналах очень схож с прокладыванием их в электроплинтусах. Сначала на стенах фиксируются специальные пластиковые коробки,.а затем в них помещаются провода. Монтаж не представляет сложности только если поверхность ровная, если это не так, то результата вероятнее всего получится достигнуть не с первого раза.
Проводка в кабель-каналах.
Крепление скобами
Такой способ монтажа является элементарным. Все, что потребуется сделать — это вставить провод в специальную скобу и зафиксировать его.
Однако требуется следовать нормам пожарной безопасности, согласно которым уложенный таким образом провод должен иметь двойную или тройную изоляцию.
Такой способ не рекомендуется использовать для жилых помещений, но вполне можно для кладовых и подвалов.
Примеры крепления скобами.

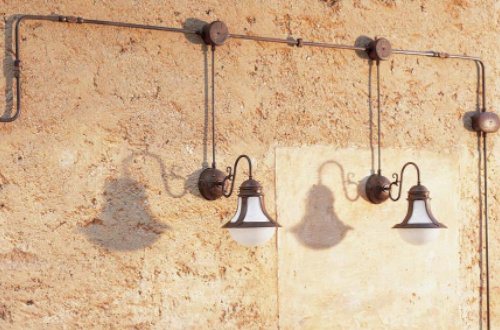

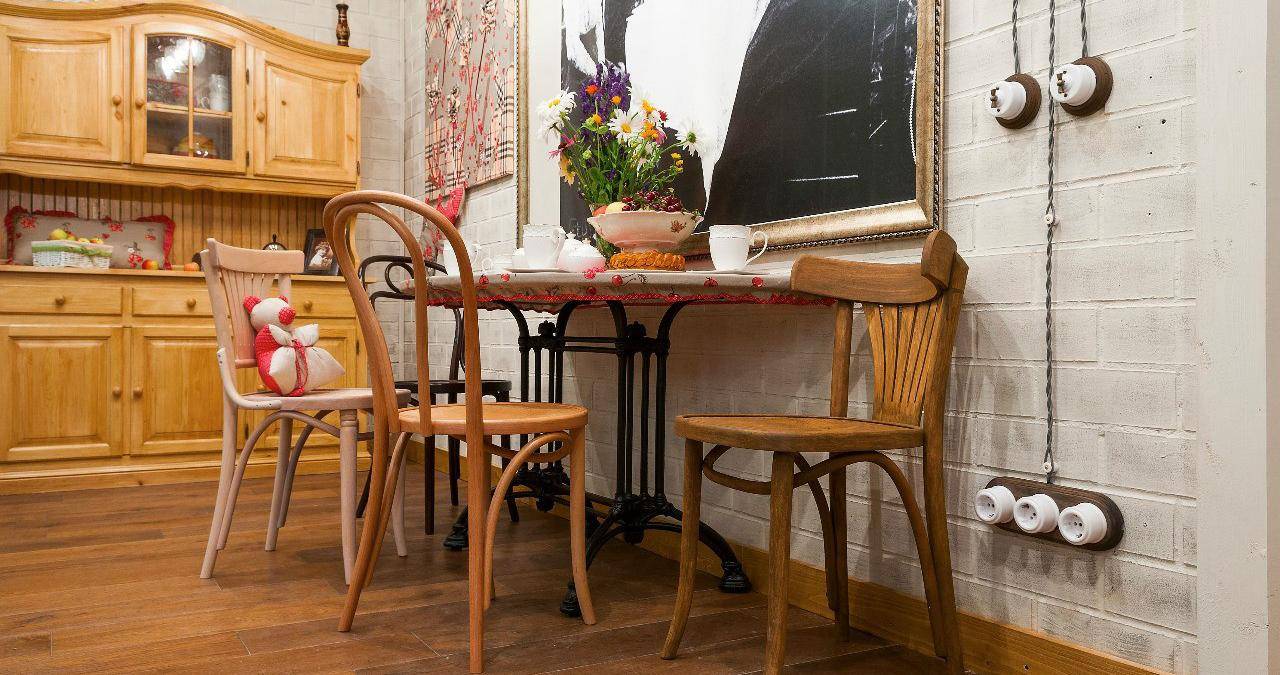

Стильная проводка в ретро и лофт стилях
Таким способом укладывали проводку в деревенских домах много лет назад, а сейчас мода на него возвращается. Для прокладки открытой проводки в ретро-стиле используются керамические изоляторы и металлические декоративные трубы.
В первом случае провода переплетаются между собой и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности последние должны монтироваться на расстоянии не менее 10 см. друг от друга.
Во втором случае для монтажа используются декоративные металлические трубы — в магазинах они представлены в большом ассортименте. Их монтаж требует определенных навыков и значительно сложнее, чем монтаж гофры. Трубы крепятся к стенам с помощью специальных штанг и крепятся между собой муфтами.

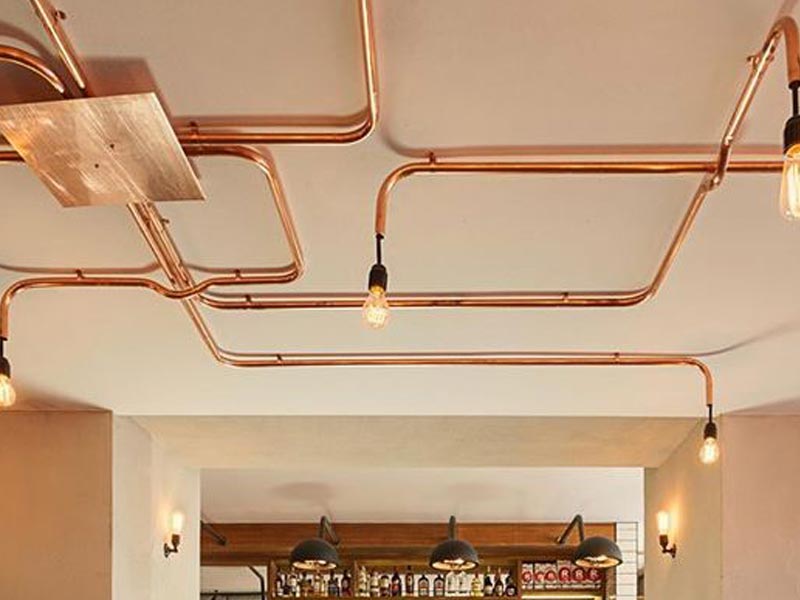

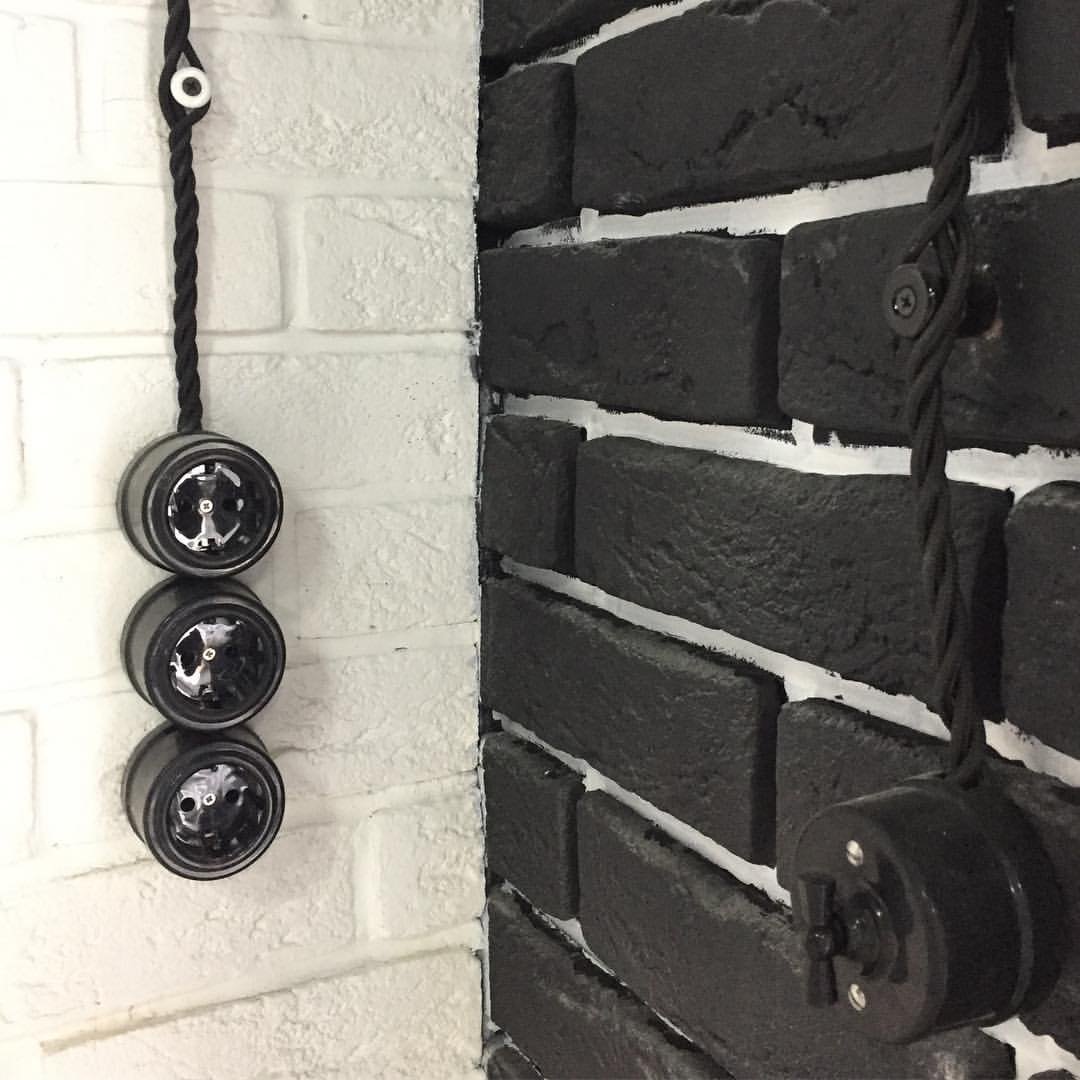

Ретро стиль.
Особенности монтажа открытой электропроводки в трубах IRL
IRL — это специальные изоляционные трубы, которые часто используются для монтажа электрической проводки.
При прокладке с помощью такого материала необходимо учитывать несколько моментов:
- крепить такие трубы к стенам необходимо так, чтобы расстояние между ними составляло не менее 80 см., при этом от ближайшего электроприбора необходимо отступить не менее 10 см.;
- соединять проводники внутри трубы запрещено — соединение возможно только внутри специальных коробок или на клеммах электрических элементов
Для работ такого типа используются специальные фиксаторы. Если по какой-то причине нет возможности их приобрести, то можно воспользоваться обычной перфолентой.
Проводка в трубах IRL.
Что нужно для наружного монтажа проводки
Для производства монтажных работ необходимо:
- разработать схему разводки с указанием мест установки розеток, выключателей или распределительных коробок;
- ввести силовой кабель в помещение и смонтировать главный щит с автоматами;
- приобрести необходимые комплектующие (провода, монтажные материалы, розетки и прочую фурнитуру).
Выбор кабеля
Кабели с алюминиевыми жилами практически не используют при создании проводки (как открытой, так и расположенной в толщине перегородок).
Продукция имеет сниженную цену, но сердечники легко ломаются даже при подсоединении к клеммам. Медные жилы выдерживают большую силу тока (по сравнению с алюминиевыми при одинаковом сечении), допускают многократное зажатие в винтовых колодках без риска разрушения.
Разводка выполняется кабелем с 2 или 3 жилами (второй вариант предпочтительнее, поскольку позволяет создать контур заземления). Для подключения бытовой техники достаточно сечения 2 или 2,5 мм², силовые магистрали для стиральных машинок или электрической плиты предусматривают повышение сечения до 4 мм².
Приборы освещения со светодиодными лампами подсоединяют кабелями, не рассчитанными на высокую мощность. В таблице приведены соотношения сечений медных жил и силы тока при напряжении 220 В в случае открытой прокладки линий.
| Сечение, мм² | Сила тока, А |
| 0,75 | 15 |
| 1,00 | 17 |
| 1,50 | 23 |
| 2,00 | 26 |
| 2,50 | 30 |
| 4,00 | 41 |
Подходящие розетки
Необходимо приобрести накладные блоки розеток, которые крепят непосредственно к перегородкам. При использовании каналов можно использовать устройства, встраиваемые в короб. Оба метода не требуют резки отверстий в перегородках и монтажа пластиковых или металлических подрозетников.
Следует использовать изделия, рассчитанные на силу тока до 16 А и оснащенные клеммой для линии заземления. Если в квартире есть дети, то можно приобрести розетки с защитными шторками, не позволяющими засунуть посторонний предмет.
Выключатели
В схеме используют стандартные накладные выключатели, количество клавиш зависит от характеристик приборов освещения. Корпуса изделий обеспечивают защиту контактных групп от пыли и мелких брызг воды.
При подборе выключателей учитывают мощность нагрузки, при неправильном подборе возможны перегрев или оплавление контактов с последующим возгоранием пластикового корпуса.

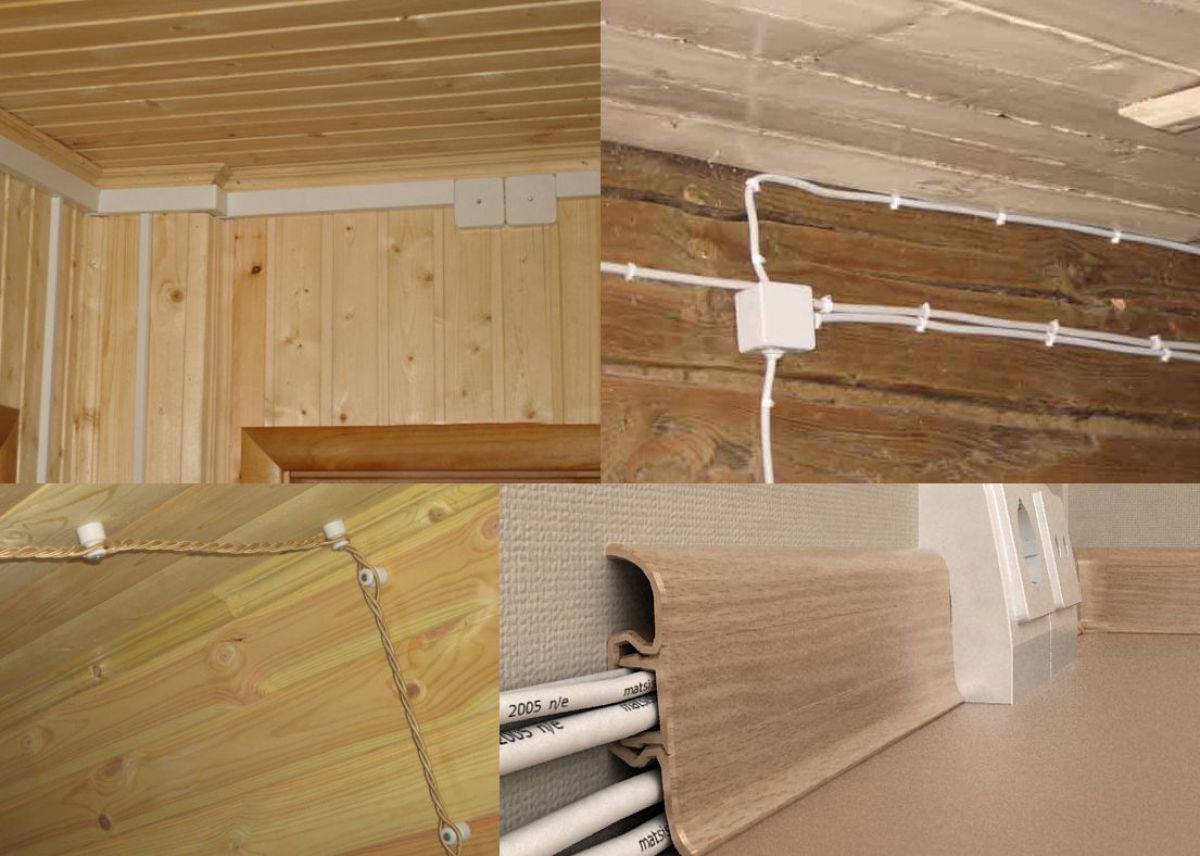

Способы монтажа
Существует несколько способов укладки проводов открытого типа. При выборе отталкиваться нужно от вида помещения — для офиса подойдут кабельные каналы, а ремонт в дизайнерском стиле потребует прокладку через плинтус или декоративные трубки.

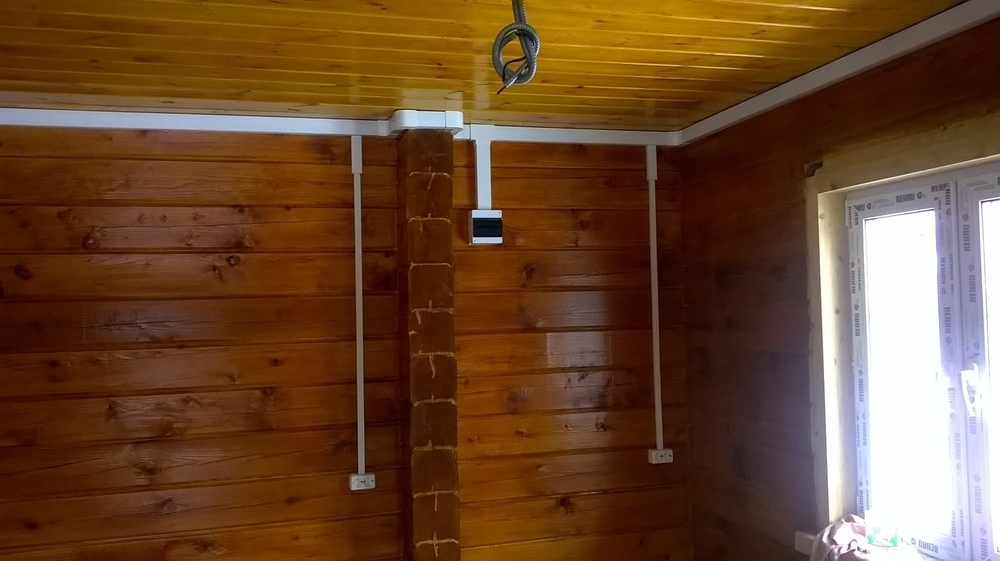

Внешняя проводка в кабельном канале
Чаще применяют кабельно-канальный способ укладки проводов, так как они обладают важными эксплуатационными свойствами:
- нетоксичны;
- температуроустойчивы;
- имеют низкую цену.
Крепятся к стенам с помощью дюбелей или клея (в зависимости от поверхности). Внутри кабелей расположены канальные разделения для нескольких проводов. Сверху прикрываются крышкой. Заглушки и уголки элементов сети идут в комплекте или докупаются отдельно. Изготавливаются в разнообразных стилистиках и цветах, поэтому подойдут не только для офисов, но и хорошо впишутся в любой дизайн комнаты. Главное — подобрать подходящий тип и цвет.

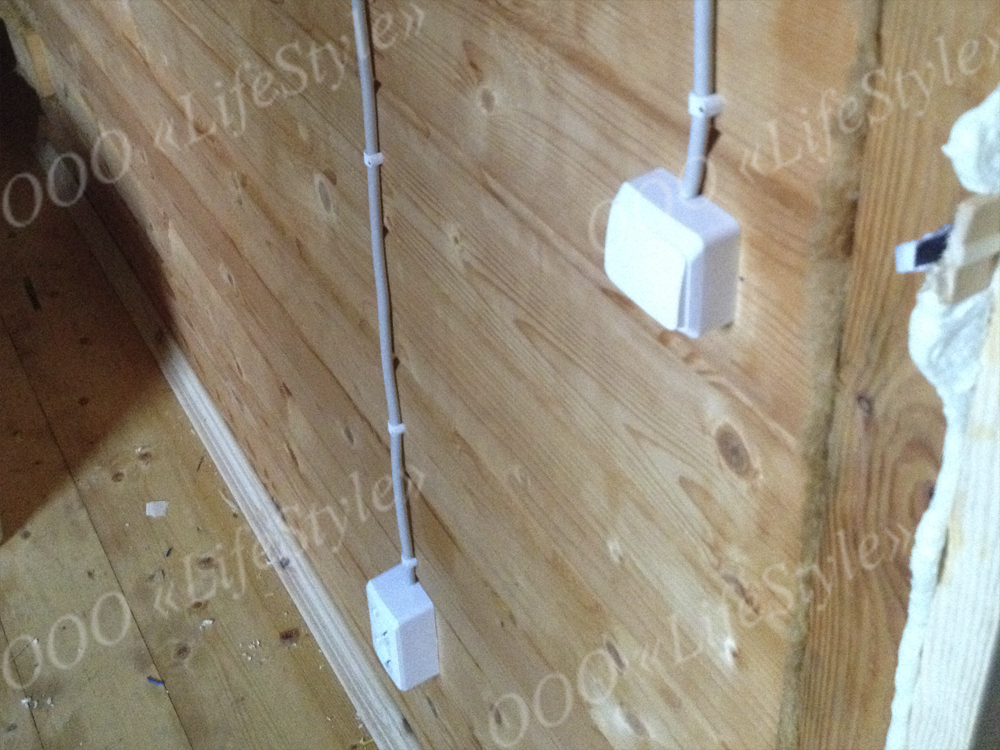

Открытым проводом
Один из самых распространенных и старых способов. Раньше это делалось через согнутый кембрик, который прибивался маленькими гвоздиками к поверхности. Теперь его заменили пластиковые скобки, которые продаются сразу же с гвоздями внутри. Главное верно подобрать размер скобы, чтобы не пережать кабель, нарушив изоляционный слой. Расположение такое же — каждые 10 см. Если рядом проходят несколько проводов — расстояние между ними должно быть не менее 4-5 мм.
Какая проводка у вас дома?
Открытая
Закрытая
Разводка через плинтус
Подходящий способ для сохранения внешнего вида комнаты. От обычного плинтуса данный вид разводки отличается наличием нескольких каналов и способом монтажа.
Предварительно основа крепится к стене по периметру пола. Необходимые провода протягиваются по специальным направляющим внутри плинтуса и прикрываются крышкой. Внешне ничем не отличается от обыкновенного строительного плинтуса, не считая пластиковых направляющих для розеток и выключателей, таких же, как в варианте с кабельными каналами.
Варианты дизайна и цвета подбираются непосредственно покупателем.
В трубах
Современная промышленность позволяет укладывать проводку разными способами, которые отвечают требования пожарной безопасности. Часто используется для этого гофрированная труба.
Но способ монтажа в трубах — процесс трудоемкий. Провод крепится к веревке, которая протаскивается внутри труб, а после выхода конца веревки протягиваются кабели.
Диаметр трубы должен быть в два раза больше, чем диаметр проводов в пучке. Крепление к поверхностям производится с помощью специальных клипс. При демонтаже достаточно будет потянуть за один конец трубы. Сама гофра оснащена металлическими нитями внутри, что позволяет сохранять форму при изгибах.

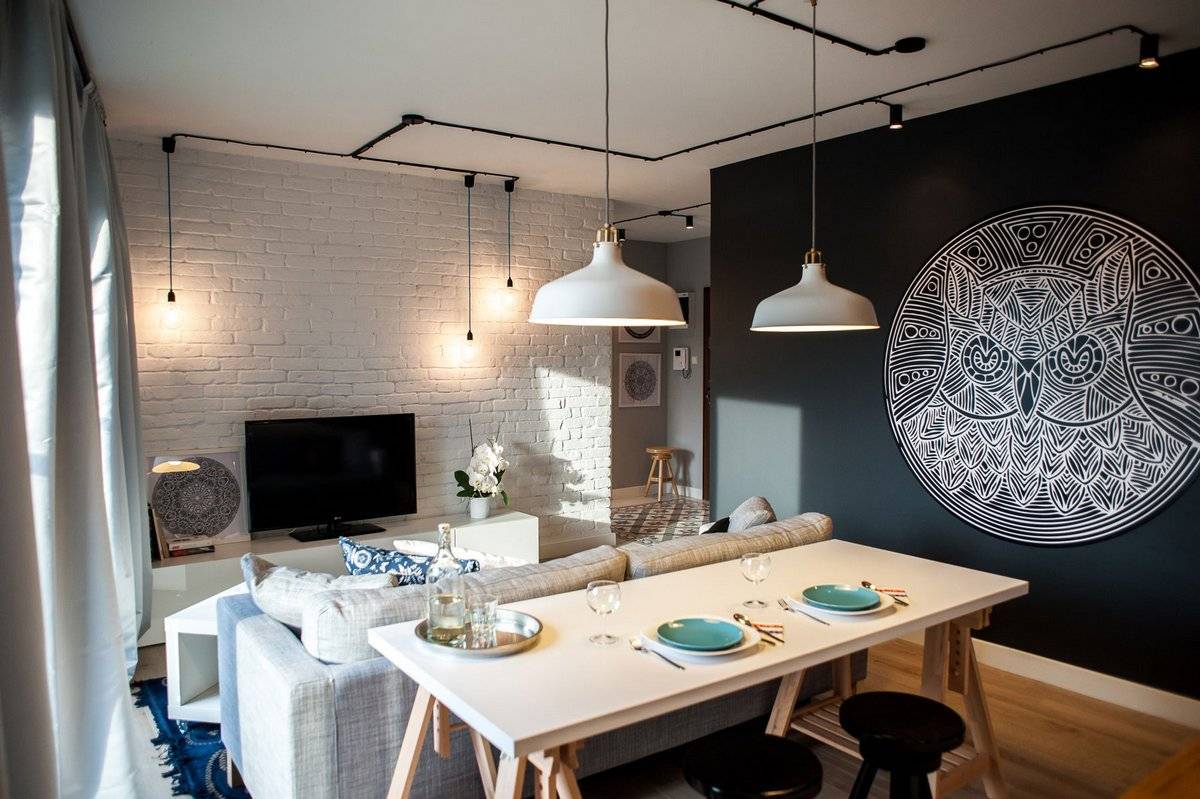

Стильная проводка в ретро и лофт стилях
При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.
Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.
К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех.
В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветах и стилях. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.
Зачем нужна наружная проводка
Наружная проводка — это система электропроводки, устанавливаемая на фасаде или около здания для обеспечения электроснабжения на улице, войлока или другой прилегающей территории. Она выполняет несколько важных функций и имеет ряд преимуществ:
- Обеспечение безопасности. Наружная проводка позволяет избежать проведения электропроводки внутри здания, что уменьшает вероятность возникновения короткого замыкания и пожара. Также при планировании наружной проводки учитываются местные условия (высота уровня снега, особенности климата и пр.), что позволяет обеспечить ее максимальную безопасность.
- Облегчение монтажа и экономия материалов. Установка наружной проводки производится снаружи здания и не требует прокладки кабелей внутри помещений. Это позволяет сэкономить на материалах и времени, упрощает процесс монтажа и позволяет производить работы без вмешательства внутренней инфраструктуры.
- Удобство обслуживания. В случае необходимости ремонта или замены проводки, наружная система оказывается доступной и легко обслуживаемой. Не требуется разбирать внутренние отделочные материалы или мебель для доступа к проводам, что упрощает техническое обслуживание и экономит время.
- Эстетический вид. Наружная проводка может быть выполнена с учетом дизайна фасада или сочетаться с элементами экстерьера. Это не только обеспечивает эстетическую привлекательность здания, но и может служить элементом декора.
- Возможность установки внешнего освещения. Наружная проводка позволяет легко организовать внешнее освещение на прилегающей территории, что повышает безопасность, создает комфортные условия для передвижения и улучшает визуальное восприятие окружающей среды.
Использование наружной проводки в квартире имеет ряд преимуществ и позволяет с легкостью решить необходимые задачи по электроснабжению, сэкономить материалы и расходы на монтаж, а также обеспечить безопасность и эстетическую привлекательность помещения.
Требования к установке электрической проводки открытого типа
Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.
Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:
- Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
- Рядом с кабелями не должно находиться никаких излучателей тепла.
- Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
- Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
- Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.

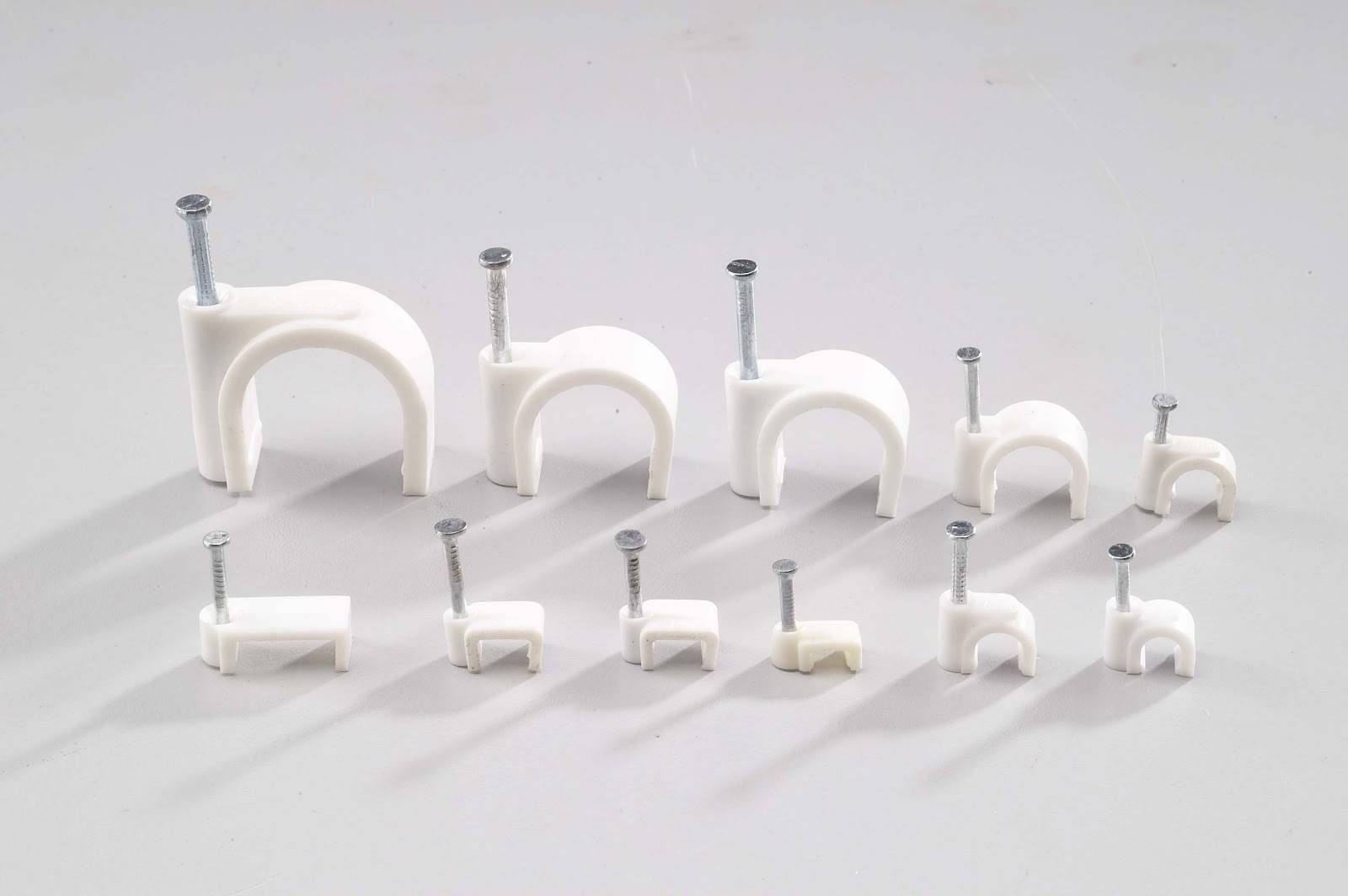

- Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
- При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
- Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
- Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.
Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.
Достоинства и недостатки открытой проводки
К достоинствам можно отнести следующие моменты:
- Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
- Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
- Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
- Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.
Недостатки заключаются в следующем:
- Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
- Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.
Правила монтажа и способы прокладки проводки в доме
В загородном доме по правилам монтажа проводки, прокладка кабеля осуществляется от электрощита, где установлен электросчетчик, к месту расположения розеток. Для работ используется только жесткий медный кабель в ПВХ-оболочке. Выбирая сечение проводов, ориентируются на параметры распределительного автомата.
При подведении электричества к дому необходимо учитывать, что на жилой территории, а также на дачном участке провода должны располагаться на высоте не меньше 2 м, в подсобных помещениях (мастерской, гараже и т. д.) — не меньше 2,5 м.
Существуют различные способы прокладки проводки в строениях разного типа. В деревянном доме прокладывается открытая проводка, в кирпичном — она может быть и закрытой. Внутри строения прокладка проводки в доме осуществляется на расстоянии 15—20 см от потолка, при подводе к люстрам они проходят непосредственно по потолку. Если выполнить вышеуказанные требования сложно, то лучше уложить провода в трубы или спрятать их в стены. Исключением может быть лишь спуск проводов к выключателям и розеткам в сухом помещении.
Чтобы защитить провода от механических повреждений при прокладке сквозь кирпичные или деревянные стены, в отверстия закладываются небольшие отрезки металлических или изоляционных труб. При этом отклонение проводки от трассы не допускается. Следите, чтобы при входе в трубу провода не были смяты. Труба должна выступать из потолка и стены на 10 мм, а из пола второго этажа не меньше чем на 1,5 м. Металлоконструкции необходимо заземлить, чтобы избежать поражения электрическим током. Если вы планируете отделывать стены гипсокартоном, провода следует дополнительно изолировать — так вы повысите противопожарную безопасность дома.
Провода, заведенные в распределительные коробки, паяют без применения кислоты. Лучше использовать канифоль.
Чтобы провода не нагревались при прохождении через них электрического тока, их соединяют таким образом, чтобы сечение узлов соответствовало сечению основного проводника, то есть у всех проводников должно быть одинаковое сечение.
Особое внимание уделяют заземлению металлических корпусов электрооборудования и трансформаторов, понижающих напряжение. Для кухонной вытяжки, электроплиты, стиральной машины, освещения крыльца, кнопки электрозвонка, автоматических гаражных ворот устраивают отдельные ответвления электропроводки. Для кухонной вытяжки, электроплиты, стиральной машины, освещения крыльца, кнопки электрозвонка, автоматических гаражных ворот устраивают отдельные ответвления электропроводки
Для кухонной вытяжки, электроплиты, стиральной машины, освещения крыльца, кнопки электрозвонка, автоматических гаражных ворот устраивают отдельные ответвления электропроводки.
Заземление, герметичность, нагрузка
Заземление — это важный аспект наружной проводки в квартире, который обеспечивает безопасность и защиту от электрического удара. Заземление заключается в подключении проводника к металлическим частям электрической системы и земле. Оно регулируется стандартами и требованиями безопасности и должно выполняться согласно действующим нормам.
Герметичность также является одним из важных аспектов наружной проводки в квартире. Она обеспечивает защиту проводки от воздействия влаги, пыли и других внешних факторов. Герметичность достигается использованием специальных материалов и технологий, а также четким соблюдением требований и правил безопасности при укладке проводов.
Нагрузка — это та электрическая мощность, которую может выдержать проводка. Она рассчитывается исходя из установленных норм и стандартов. Нагрузка может зависеть от типа проводки, сечения проводов, типа проводников и других факторов. При планировании и монтаже наружной проводки необходимо учитывать требования по нагрузке и подбирать провода и оборудование, способные выдерживать необходимое электрическое напряжение и мощность.

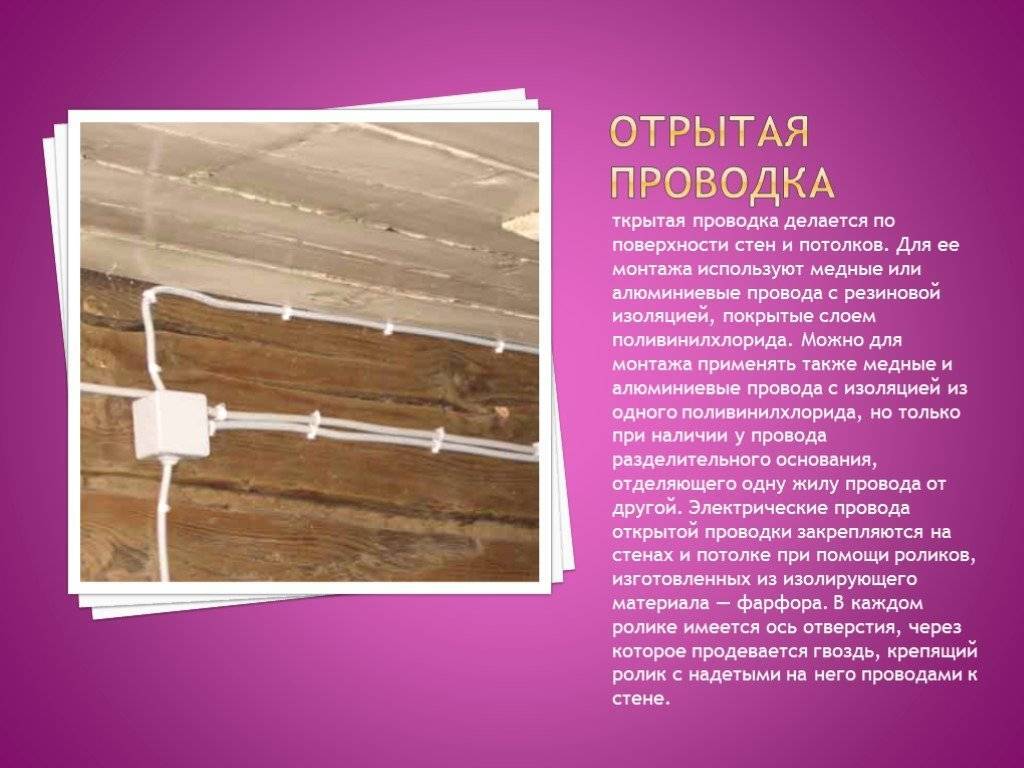

ОТКРЫТАЯ ЭЛЕКТРОПРОВОДКА
При открытой проводке кабели и провода прокладывают по стенным поверхностям, потолкам и другим строительным элементам здания.
Существует несколько способов прокладки:
- свободная подвеска;
- непосредственно по стенной поверхности или потолку;
- в электротехническом плинтусе;
- на струнах;
- в наличниках;
- на тросах;
- в лотках;

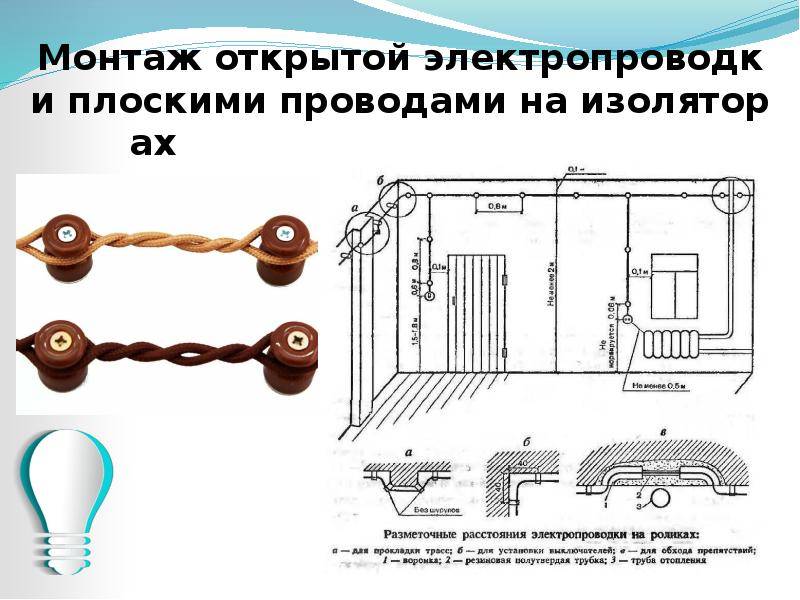

- на роликах;
- в гибком металлическом рукаве;
- на изоляторах;
- в коробах;
- в трубах.
В свою очередь, открытая проводка подразделяется ещё на три подвида:
Стационарная.
Это проводка, которая постоянно подключена и не имеет возможности отключения без применения специального инструмента.
Переносная.
Контакты такой проводки между собой соединены при помощи штепсельных разъёмов (не скручены и не спаяны), то есть такую проводку в любой момент можно рассоединить.
Передвижная.
Применяется для подсоединения к электрической сети передвижных механизмов.
Преимущества открытой проводки заключаются в следующем:
1. Её легко монтировать. Даже не самому опытному электрику, а обычному мужчине, разбирающемуся в электричестве, под силу сделать такую эл.проводку в квартире своими руками.
2. Не требуется никакое дополнительное оборудование (типа электроинструмента для нарезки штроб).
3. Целостность потолков и стен при монтаже нарушается минимально.
4. Проводка в любой момент доступна для осмотра или устранения повреждения.
5. Она мобильна, если потребуется перенести в другое место выключатель или розетку, это можно сделать без проблем.
Недостатки открытой проводки:
1. Она малопривлекательна и не всегда вписывается в интерьер.
2. При монтаже необходимо учитывать технические нормы и требования помещений (не везде её можно использовать).
3. Открытый способ прокладки наиболее опасен в плане возникновения пожаров. При нагрузке свыше допустимой, возможен перегрев проводки и возгорание, которое сразу же перекинется на обои или декор.
Выбор проводки для открытой электросети
При монтаже открытой электросети очень важно правильно выбрать подходящую проводку. Это позволит обеспечить надежность и безопасность работы системы
Основными параметрами, на которые стоит обратить внимание при выборе проводки для открытой электросети, являются:
- Материал проводника. Для открытой электропроводки чаще всего применяют алюминиевый проводник. Он обладает высокой электропроводностью и стойкостью к коррозии. Также алюминиевый проводник легче медного, что упрощает монтаж.
- Сечение проводника. Выбор сечения проводника зависит от нагрузки системы и длины проводов. Чем больше нагрузка и длина, тем большее сечение должен иметь проводник.
- Изоляция проводника. Проводники для открытой электропроводки должны иметь хорошую изоляцию, чтобы предотвратить проникновение влаги и иных внешних факторов, которые могут привести к короткому замыканию.
Также важно учесть специфику места эксплуатации открытой электросети. Если проводка будет устанавливаться на открытом воздухе, то необходимо выбрать проводку с повышенной стойкостью к воздействию внешней среды, например, со специальной защитной оболочкой
Если проводка будет проходить через землю, то нужно выбирать проводники с устойчивостью к влажности и грунту.
Исходя из всех указанных факторов, необходимо тщательно подобрать проводку для открытой электросети, чтобы обеспечить ее надежную и безопасную работу.
Как подобрать кабели и провода?
Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:
- силовые провода
- информационные кабели
Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.
Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека. Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.
Про электричество. Разное
Соединительные кабельные муфты RaychemВключение в однофазную сеть трехфазного электродвигателяКак производится выбор плавких вставок предохранителейКак измерить частоту вращения электрических машинМаркировка выводных концов машин постоянного токаКак осуществляется пуск двигателя постоянного токаКак высушить изоляцию обмоток электродвигателяМежвитковое замыкание в обмотках электрических машинОбрыв стержней короткозамкнутых роторов электродвигателейКак определить мощность электродвигателяКак увеличить срок службы ламп накаливанияИзменение параметров 3-х фазного асинхронного двигателяПриборы осветительных электроустановокЭлектрические источники светаСветовые величиныИБП для загородного жильяПара слов про силовой электрощит
Как сделать наружную проводку?
Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:
- чертеж линии
- прокладка провода по ней
- закрепление на стене при помощи перфоратора через каждые 35 см
- вставка в просверленные отверстия гвоздей
- монтаж дополнительных аксессуаров: заглушек, соединителей, углов
Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.
Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой. При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.
Требования к внешней проводке в квартире
Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.
Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.
На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах.
При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.
А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:
Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.
Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.
Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.
Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.
Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.
Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.
Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.
Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.
Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.
Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.
Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.
Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.
