Делаем осушитель воздуха своими руками: адсорбционный, бытовой

Профилактика сырости в жилище

Для профилактики стоит помнить следующие советы:

1. После стирки, душа, принятия ванны, проветрите ванную комнату.
2. В квартире не стоит сушить белье. Для этого есть балкон. В современных стиральных машинах также присутствует функция сушки.
3. Устанавливайте пластиковые окна с вентиляцией.
4. Откажитесь от аквариума, фонтанчика или комнатного водопада.
5. Среди комнатных растений выбирайте суккуленты, кактусы. Им не нужен частый полив.

Итак, повышенная влажность в квартирах – очень распространенная проблема. Следуйте простым советам профилактики, и вы не столкнетесь с этим крайне неприятным явлением.

Зависимость между точкой росы и точкой росы под давлением.

Всегда стоит учитывать, что водяные пары начинают конденсироваться не только при снижении температуры воздуха, но и при одновременном уменьшении объема воздуха. Этим самым снижается возможность воздуха поглощать влагу.

Пример: Компрессорная установка всасывает при температуре 20 °С воздух в объеме 10 м3/мин. с 60% относительной влажностью; следовательно, воздух содержит около 104 г. водяного пара. Если воздух сжимается в соотношении 1:10 до абсолютного давления 10 бар, получается 1 м3 сжатого воздуха. При температуре сжатия 85 °С воздух может содержать 353 г. влаги в 1 м3 в парах. Так как имеется 104 г., то воздух имеет относительную влажность около 30%, является довольно сухим и конденсат не выпадает. В концевом охладителе компрессора температура сжатого воздуха снижается с 85 до прим. 30 °С. После этого 1 м3 воздуха может принять лишь около 30 г влаги; следовательно, оставшиеся 74 г. перейдут в жидкостную фракцию и сконденсируются. При восьмичасовом рабочем дне образуется до 35 литров конденсата. При использовании рефрижераторного (охлаждающего) осушителя, путем охлаждения воздуха до 3 °С, отделяется дополнительно около 11 литров конденсата. За счет повторного нагрева сжатого воздуха на выходе из осушителя прим. до окружающей температуры его влажность становится около 20% из-за недостаточного насыщения влагой. В реальных условиях, например в летний период — июль, при температуре всасывания 30 °С с 80-85% относительной влажностью картина кардинально изменяется: до достижения температуры сжатия 75-77 °С (первоначальное время работы компрессора) влага будет конденсироваться уже в компрессорном узле, а за счет более высокой температуры на выходе из компрессора основная нагрузка по выделению влаги переходит на осушитель. Сравнение особенностей осушителей сжатого воздуха должно основываться на точке росы под давлением, поэтому любая установленная (атмосферная) точка росы должна быть преобразована.

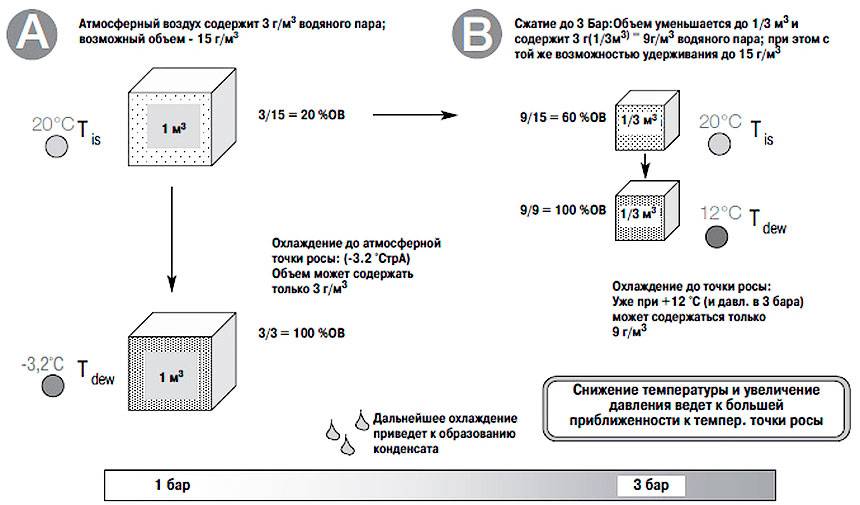

Рассмотрим куб с 1 м3 воздуха при температуре 20 °C и 20 % относительной влажности. Эти условия соответствуют содержанию в нем 3 граммов водяного пара, при том воздух может содержать максимум 15 г/м3 при 20 °C (насыщение влажностью в зависимости от температуры).

В случае А (атмосферная точка росы):

Давление остается постоянным (1 бар), куб охлаждается до температуры точки росы. 3 г водяного пара также может содержаться в 1 м3T, как и при первоначальной температуре, с охлаждением же снижается способность воздуха содержать влагу. При. -3.2 °C, только 3 г водяного пара может быть в воздухе. Куб воздуха достигает точки росы и начинает выделять конденсат. Эта точка росы носит название атмосферной (-3.2 °Cтр), поскольку процесс происходит при атмосферном давлении.

В случае В: (точка росы под давлением):

Давление поднимается до 3 бар, вызывая уменьшение объема куба до 1/3 от его изначального размера. Даже после сжатия воздушный куб сохраняет массу водяного пара в 3 г (влага не была добавлена или извлечена), при этом значение абсолютной влажности теперь: 3 г/(1/3м3) = 9 г/м3. Поскольку температура до сих пор 20 °C и насыщение (максимально возможное содержание влаги) зависит только от температуры, 15 г/м3 водяного пара могут находиться в воздушном кубе. Таким образом, относительная влажность 9/15 = 60%ОВ, т.е. изменение давления с 1 бара на 3 привело к повышению относительной влажности в 3 раза. Если охладить сжатый куб воздуха, то он достигнет точки росы уже при 12 °Ctd, при которых воздух достигает своего насыщения (9 г/м3 = макс. возможное содержание влаги).

Это явно указывает на то, что повышение давления поднимает температуру точки росы. Таким образом, при постоянной температуре процесса удаленность от критического значения (температурная дистанция до точки росы) становится меньше!

Устройство и принцип действия осушителя воздуха

Осушители воздуха представлены многочисленными моделями. Однако конструкция устройств, так или иначе, остается схожей. Агрегаты для осушения воздуха состоят из нескольких частей:

• корпуса;
• вентилятора;
• радиатора с фреоном, или холодного теплообменника;
• емкости для конденсата;
• горячего теплообменника;
• дренажной системы.

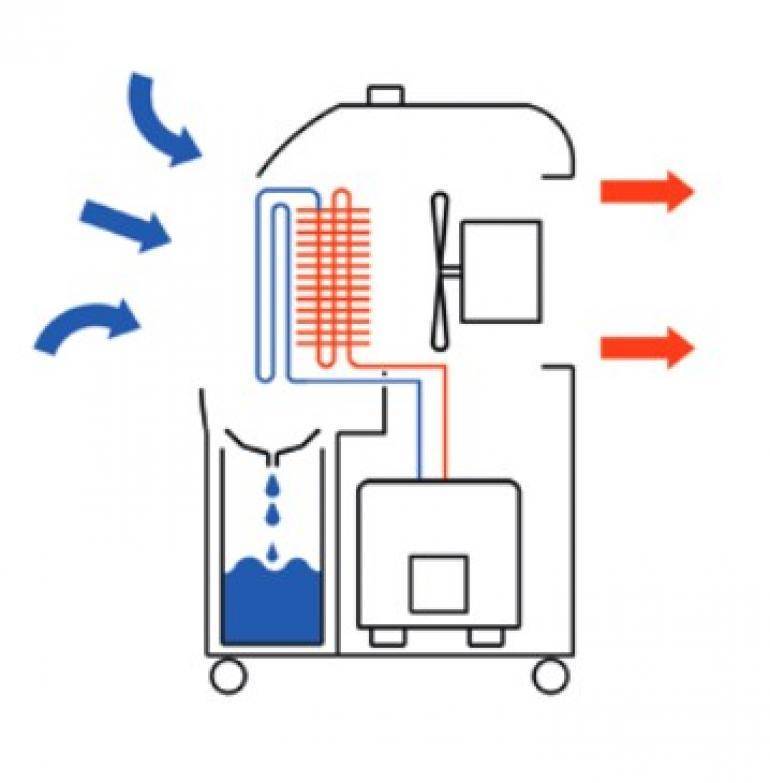

Принцип работы прибора состоит в том, что вентилятор затягивает внутрь корпуса воздушные массы. При прохождении через испаритель они охлаждаются, и конденсат стекает в емкость. Высушенный воздух нагревается при помощи горячего теплообменника, после чего поступает обратно в комнату.

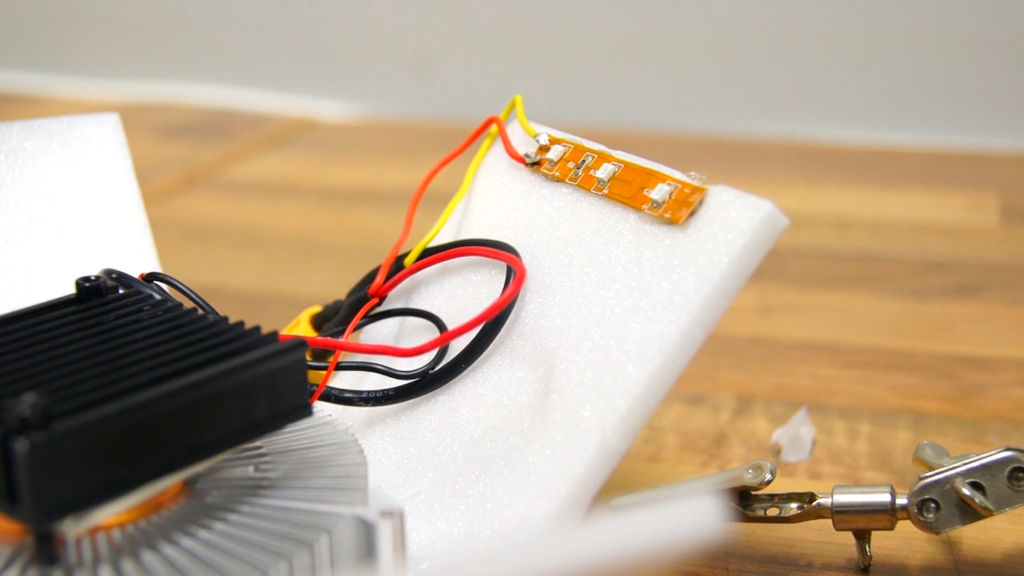

Шаг 4: Спайка

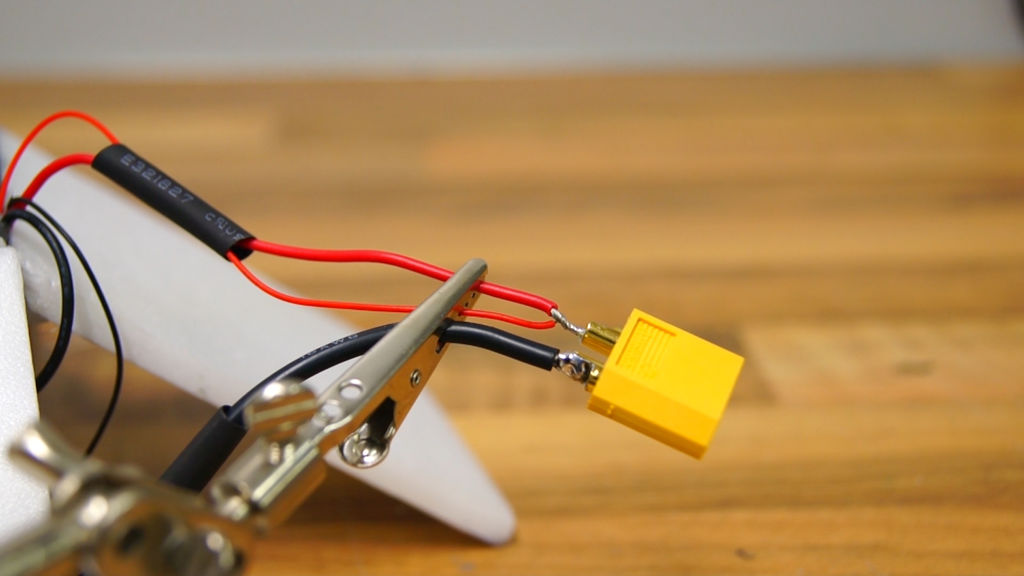

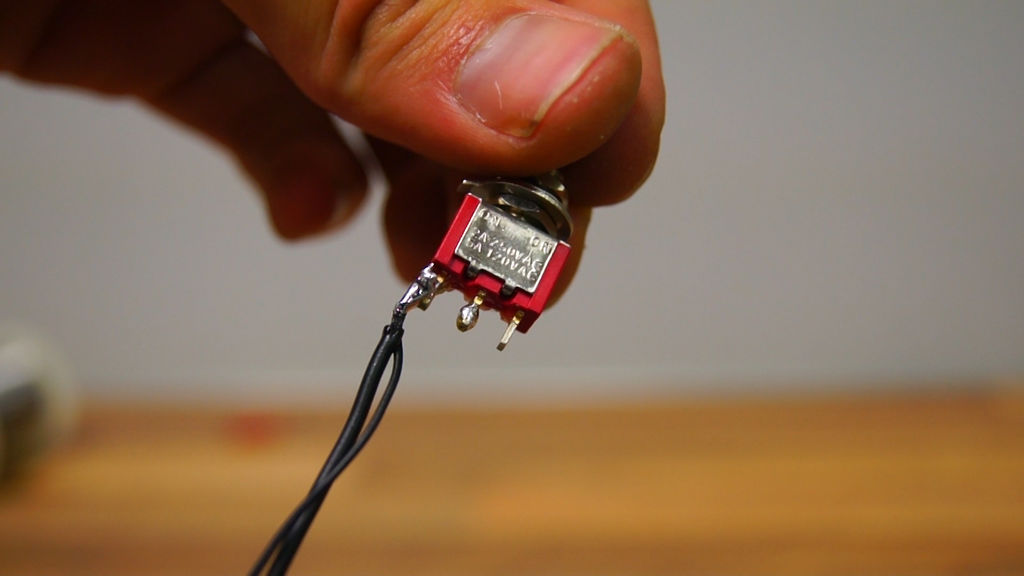

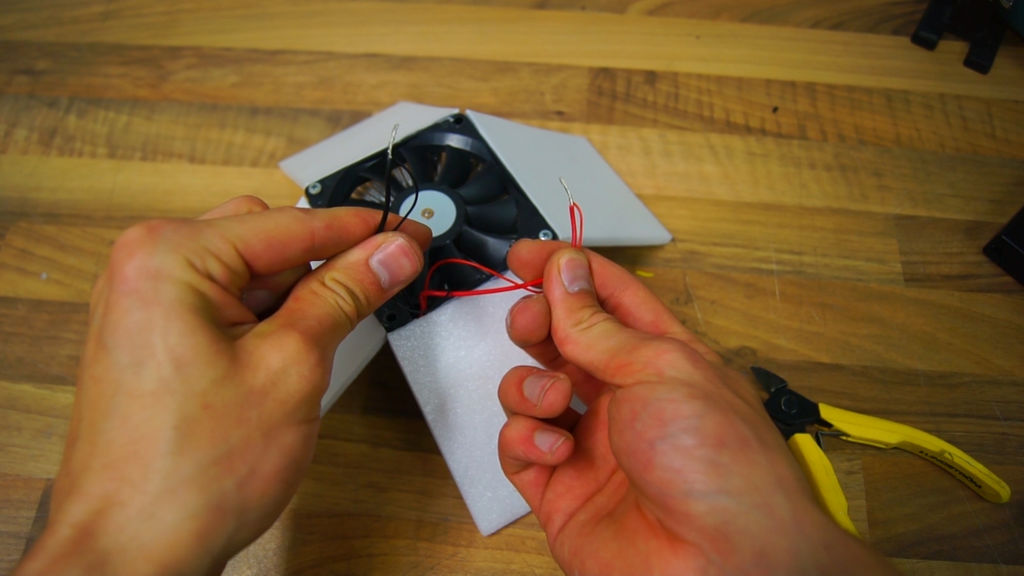

У вас будет всего 4 провода: два от Пельтье (черный и красный) и два от вентилятора (черный и красный). Припаяйте черные провода к одной из клемм на выключателе, и другой кусочек провода к средней клемме выключателя.

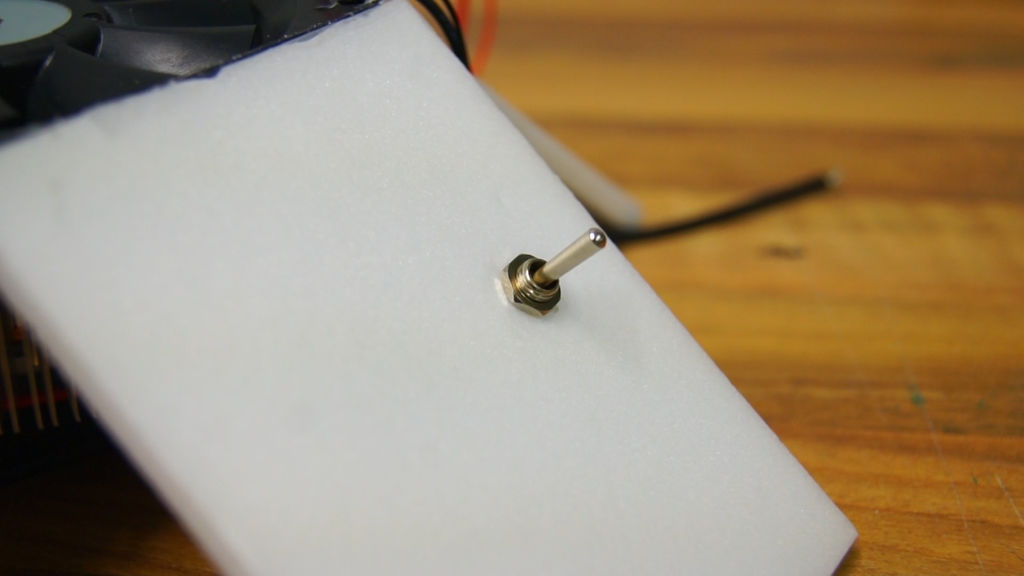

Приклейте выключатель в удобное место на вашем домашнем осушителе воздуха и припаяйте коннектор к оставшимся двум красным проводам и черному проводу, идущему от выключателя.

Я также добавил пару светодиодов. Основной причиной было то, что так девайс смотрится красивее. Диод также сообщает, что батарейка соединена с осушителем, что может быть очень полезным, если такие мелочи вылетают из вашей головы.

Как сделать осушитель воздуха

Виды осушителей

В настоящее время на рынке можно найти четыре вида бытовых осушителей для воздуха:

— адсорбционный – внутри конструкции расположен адсорбент, который хорошо поглощает влагу из воздуха;

— компрессионный (испарительный) – при помощи вентилятора, влажный воздух нагнетается на поверхность, имеющую температуру ниже, чем окружающая среда, при этом на ней влага конденсируется и удаляется в специальную емкость;

— действующий по принципу Пельтье – несколько полупроводниковых элементов, по которым проходит электрический ток создают область пониженной температуры, в которой повышенная влага конденсируется;

— роторный адсорбционный – комбинирует в себе принцип охлаждения, конденсации и удаления влаги через адсорбент.

Перечисленные устройства эффективны при установке в различных помещениях как частного дома, так и квартиры: туалет, кухня, помещения с бассейнами или аквариумами, комнатах, где сушится белье, технических помещениях.

Принцип работы

В основе деятельности преобладающего большинства агрегатов лежит эффект конденсации. Под действием вентилятора влажный воздух нагнетается внутрь прибора. Там он попадает в испаритель – радиатор, температура которого ноже комнатной. Перепад температуры обеспечивает эффект конденсации влаги – она превращается в капельки жидкости, которая стекает в специальный резервуар. Просушенный воздух перемещается в отдел с обогревателем, где доводится до температуры окружающей среды. Затем вытяжной вентилятор выталкивает его обратно в комнату.

Изготавливаем конденсационный осушитель из подручных средств

Функционирование агрегатов такого типа основано на законах физики: водяной пар, попадая на холодный предмет, конденсируется. Именно такой принцип у осушителя конденсационного или как его еще называют —

Воздух поступает на холодную поверхность теплообменника, конденсируясь на нем. После – вода стекает в специальную емкость, откуда и удаляется, а воздух подогревается вторым теплообменником до прежней температуры выходит наружу.

Именно этим принципом мы и будем руководствоваться при изготовлении такого самодельного осушителя воздуха. Наиболее похожим прибором домашнего обихода является обычный, всеми знакомый и любимый холодильник. Мы не предлагаем ломать хорошее изделие, а вполне можно приобрести старый, любого года выпуска прибор, главное, чтобы он был рабочим. Чтобы изготовить самодельный осушитель воздуха, нам понадобятся некоторые материалы:

1. Лист оргстекла, по размеру подходящий к морозильной камере
2. Несколько саморезов по металлу
3. Силиконовый герметик
4. Два бытовых вентилятора для вытяжки
5. Любой бытовой обогреватель
6. Кусок резинового шланга

Собираем осушитель воздуха своими руками.

Вырезаем оргстекло по размерам морозильной камеры и крепим на него один вентилятор, который будет работать на вдувание воздуха, а второй – на выдувание

Обратите внимание, что располагать их нужно: один сверху, а второй снизу.
В оргстекле нужно сделать отверстия для забора и выдува воздуха, и еще одно отверстие, под сливной шланг. Лучше это сделать в нижнем углу нашей импровизированной прозрачной двери.
Далее, все просто: крепим саморезами оргстекло на место дверцы морозильной камеры.
Все щели крепления вентиляторов и вокруг сливного шланга обрабатываем герметиком.
Можно включать!

Но мы все-таки делали осушитель, а не , поэтому перед импровизированным осушителем нужно установить обогреватель, но сделать это так, чтобы поток воздуха, выходящий их него, попадал на обогреватель
. Теперь точно все, и наш самодельный осушитель работает не хуже покупного. Правда наш, более громоздкий, да и выглядит не очень, но в качестве осушителя воздуха в гараже будет очень даже неплохо смотреться.

Способы осушения помещения

Простые методы, как осушить воздух в квартире или частном доме самостоятельно, без применения специальных знаний, умений, профессионального оборудования и проведения технически сложных работ:

1. Проветривание
   – если в доме стоят пластиковые окна, используется отделка из не дышащих материалов, а входные двери хорошо герметизированы, то проветривание помещения, тем более зимой, обеспечит эффективное функционирование естественной вентиляции. Запотевающие окна — первый признак необходимости проветривания.
2. Прочистка вентканалов
   — слабая тяга является признаком загрязнения вентиляционных коробов. Вентиляция устанавливается в туалете, ванной комнате и кухне, где скапливается максимальное количество влаги, которая, при слабой вытяжке, распространяется по всем комнатам.
3. Установка вентиляторов
   – осушение воздуха в жилом помещении можно провести, усилив естественную вентиляции за счёт установки вентиляторов определенной мощности. Стабильная циркуляция воздуха не позволит влаге рассеиваться по квартире, вытягивая её наружу.
4. Кухонные вытяжки
   – само устройство было создано для отвода паров и запахов из помещения, где готовят еду, тем самым не позволяя пару выпадать конденсатом.
5. Масляный обогреватель
   – в отличие от других нагревательных приборов он не сжигает кислород и прекрасно справляется с переизбытком влаги в помещении (особенно, если у него есть встроенный вентилятор).
6. Бытовой кондиционер
   — принцип работы этого прибора позволяет, обеспечивая постоянную воздушную циркуляцию и поддерживая нужную температуру, забирать влагу из воздуха и выводить в виде конденсата за пределы жилого помещения.

При всем желании и использовании тех или иных способов для осушения воздуха в помещении может выяснится, что требуются более эффективные меры устранения сырости. В этом случае высушить воздух в квартире помогут специально разработанные приборы — осушители воздуха.

Принцип работы осушителя

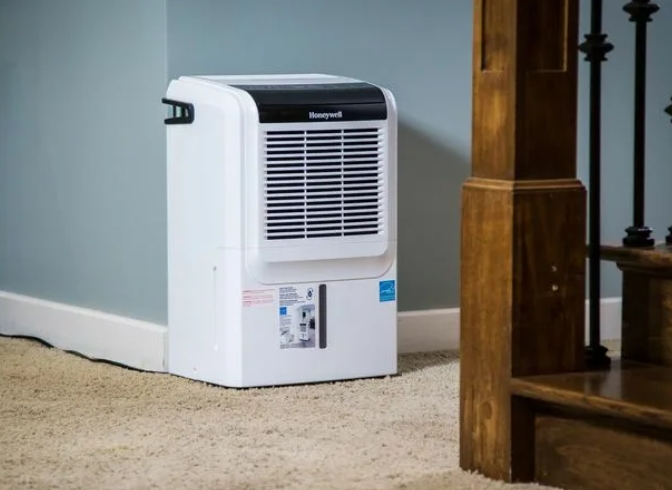

Современный прибор, изготовленный в условиях производства для бытового применения, как правило, представляет собой настенный осушитель воздуха размером с . Однако каждая модель имеет разную производительность, то есть она может выделить из воздуха определённого объёма разное количество воды. Чтобы рассчитать производительность прибора, необходимо знать объем помещения и примерное количество влаги в воздухе, поскольку прибор для кухни или ванной в многоэтажке будет по производительности отличаться от осушителя для бассейна.

Принцип работы устройства прост – оно осушает воздух, конденсируя влагу. В каждом из таких приборов установлен испаритель, через который проходит определённый объем воздуха, а влага конденсируется за счёт перепада температуры. Более подробно мы не станем рассматривать фирменные приборы, а постараемся сделать свой собственный осушитель самостоятельно.

Как сделать осушитель воздуха из кондиционера своими руками

Если нужен самодельный осушитель воздуха для дома, в первую очередь следует обратить внимание на возможность усовершенствования обычного кондиционера. Разбирать его или оснащать дополнительными деталями не требуется

Достаточно перевести прибор в режим охлаждения и выставить скорость вращения лопастей на минимум.

Это приведет к возникновению температурного перепада. В результате влага начнет конденсироваться на самом холодном участке пластины внутри климатического устройства, и воздух станет заметно суше.

Еще проще превратить в осушитель кондиционер современного типа, оснащенный специальным режимом Dry. В таких моделях предусмотрена кнопка, снижающая обороты вентилятора до минимума. Эффективность осушения воздуха очень высокая — фактически агрегаты с данной функцией мало уступают специальным приборам для устранения влажности.

Если нужно сделать хороший осушитель повышенной мощности, можно доработать оконный кондиционер своими руками. Алгоритм выглядит так:

1. У климатического устройства демонтируют верхнюю крышку, чтобы получить доступ к внутренним составляющим. Стенку, разделяющую вентилятор и радиатор-конденсатор, убирают, чтобы она не мешала воздуху свободно проходить сквозь конструкцию.
2. Выходное отверстие рядом с холодным теплообменником надежно закрывают заглушкой. Также необходимо изолировать все остальные просветы в корпусе. Открытой оставляют только решетку горячего теплообменника.

На этом работы считают завершенными. Агрегат просто включают в сеть, не забыв подставить под него емкость для сбора стекающего конденсата.

Для создания осушителя своими руками можно брать как современные, так и старые советские кондиционеры. Конструкция у них схожая, переделывают агрегаты по одной и той же схеме.

Контроль влажности

Как решить вопрос с контролем влажности? Заводские осушители воздуха снабжены встроенными датчиками контроля над температурой и влажностью воздуха. А как быть в случае с самодельным устройством? Можно использовать термометр, но он необязателен и к тому же ничего не скажет об уровне влажности.

Используйте гигрометр. Он может быть стрелочным или цифровым.
Вы можете купить его во многих специализированных магазинах. Кроме того, такой прибор часто предусмотрен в конструкции некоторых современных моделей часов.

Гигрометр поможет вам контролировать влажность воздуха в помещении

Используя самодельный осушитель воздуха, не забывайте, что и слишком сухой воздух может быть вреден. Ведь кроме болезнетворных организмов вокруг нас находятся и полезные бактерии, которым тоже нужна влага. Гигрометр поможет вам определить, есть ли необходимость в использовании осушителя

Если влажность в квартире достигла критических 80%, при которых плесень и грибы начинают активно размножаться, смело включайте устройство.
Обращайте внимание на погодные условия: возможно, в некоторых случаях нужно использовать не осушитель, а увлажнитель

Как видите, вы легко сможете сделать осушитель воздуха самостоятельно. Таким образом решается ещё одна проблема – использование старого холодильника, который выбросить жалко, а девать некуда. Поделитесь с нами своим опытом в осушении воздуха в квартире. Лёгкой вам работы и уюта вашему дому!

Нарушение микроклимата в жилом доме очень часто связано с повышением уровня влажности. Сырость становится причиной появления в квартире патогенной микрофлоры, что приводит к ухудшению здоровья жильцов, а также порче их имущества и интерьера. Как самостоятельно осушить воздух в квартире и предупредить угрозу переувлажнения помещения в дальнейшем? Надо просто выяснить причину попадания влаги в жилище, разобраться в способах борьбы с сыростью и в видах оборудования и веществ, применяемых для избавления от избыточной влажности, и применить всё это на деле.

Особенности осушения разных по назначению помещений

Осушители заводского изготовления отличаются устройством и работой. Однако общий принцип действия техники одинаков. Прибор забирает влагу из воздуха, отводя в специальный резервуар. Именно метод осушения выступает определяющим фактором области использования техники.

Технология вытяжки влаги из воздуха реализуется 2 способами:

1. Конденсационный осушитель оснащен компрессором, прогоняет вентилятором воздушные потоки через теплообменник. Проходя через холодный контур, извлеченный из воздуха конденсат оседает в испарителе. Вода стекает в резервуар, который периодически нужно опустошать вручную. Осушенный воздух попадает на теплый контур, после подогрева подается в помещение.

Принцип действия конденсационного осушителя

2. Осушитель с элементами Пельтье не имеет компрессора. Роль теплообменника исполняет деталь, у которой одна сторона нагревается, а другая – остается холодной. Осушение воздуха выполняется аналогично по принципу конденсации влаги.

Принцип действия осушителя с элементами Пельтье

3. Адсорбционный осушитель воздуха влагу не конденсирует. Воздушный поток вентилятором прогоняется через резервуар с гигроскопичным наполнителем. Адсорбентом служит субстрат, специальные таблетки или другие вещества. Со временем насыщенный водой увлажнитель просушивают или меняют на новый.

Принцип действия адсорбционного осушителя

Актуален конденсационный осушитель воздуха для подвала, гаража, другого большого помещения с высоким уровнем влажности. За сутки аппарат соберет до десятка литров воды.

Прибор с элементами Пельтье обладает низким КПД. За сутки аппарат собирает 200-700 мл воды. Однако этого обычно достаточно для квартиры и частного дома. Дополнительным плюсом выступает низкий уровень шума из-за отсутствия компрессора и небольшой расход электроэнергии. Мощность аппаратов с элементами Пельтье находится в пределах 20-45 Вт.

Адсорбционный бытовой аппарат обладает низкой производительностью. Подойдет такой осушитель воздуха для квартиры или частного дома. Ставят прибор для понижения влажности в маленькой комнате, кладовке или шкафу с бельем.

Промышленный адсорбционный осушитель обладает высоким КПД. Техника актуальна для использования на складах, в гаражах, подвалах. Общим преимуществом у бытовых и промышленных осушителей считается тихая работа, низкое энергопотребление, осушение воздушных масс без нагрева и охлаждения.

Осушитель воздуха Ballu Портативный мини осушитель Промышленный осушитель

Если прибор ставите в гараж, мастерскую, собираетесь использовать для погреба или подвала, уточните перед покупкой допустимый диапазон рабочих температур. Для зимней эксплуатации выбирайте модель с режимом размораживания.

Техника способна работать при температуре до –5оС. Кроме влаги, воздух в хозяйственных помещениях насыщен пылью и другими загрязнителями. Выбирайте аппарат с максимально высокой степенью пылевлагозащиты.

Осушитель воздуха для дома

Функция важна для жилого помещения, но в подвале и гараже не пригодится. Улучшить качество микроклимата в квартире и частном доме поможет встроенный в осушитель ионизатор.

Самодельный влагоотделитель циклонного типа

Принцип, лежащий в основе работы устройства, изготовленного своими руками относительно прост. Когда поток воздуха попадает в это изделие, он начинает раскручиваться. Под воздействием центробежной силы посторонние частицы начинают движение в сторону стенки изделия. Чистый воздух попадает в отверстие, расположенное в нижней части изделия, затем он подается во входное отверстие компрессора.

Для изготовления маслоотделителя своими руками потребуется труба следующих параметров – длина в пределах от 0,6 до 0,7 м и диаметром 0,1-0,11 м. При подборе заготовки надо помнить о том, что поток воздуха будет подаваться под высоким давлением, поэтому его стенки должны быть довольно толстыми. Так, имеет смысл подумать об изготовлении циклона из старого огнетушителя. Непосредственно перед изготовлением необходимо очистить внутреннюю поверхность от коррозии. Для этого ее обрабатывают абразивной шкуркой. Такая обработка руками позволит снизить вероятность попадания посторонних часть в компрессор.

Последовательность изготовления циклона своими руками выгладить примерно так:

1. На расстоянии 120 мм от нижней заглушки в стенку необходимо вварить патрубок через него будет поступать поток воздуха
2. Патрубок целесообразно вварить так, что бы его осевая линия была расположена под некоторым углом к верхней поверхности циклона.
3. По центру верхней заглушки необходимо вварить патрубок для выхода очищенного потока воздуха.
4. По центру нижней заглушки необходимо установить сливной патрубок.

Среди множеств материалов, которые хорошо впитывают влагу, отличными свойствами обладает силикагель. В магазинах можно прибрести его в чистом виде, так и в форме наполнителя для туалетов для домашних животных.

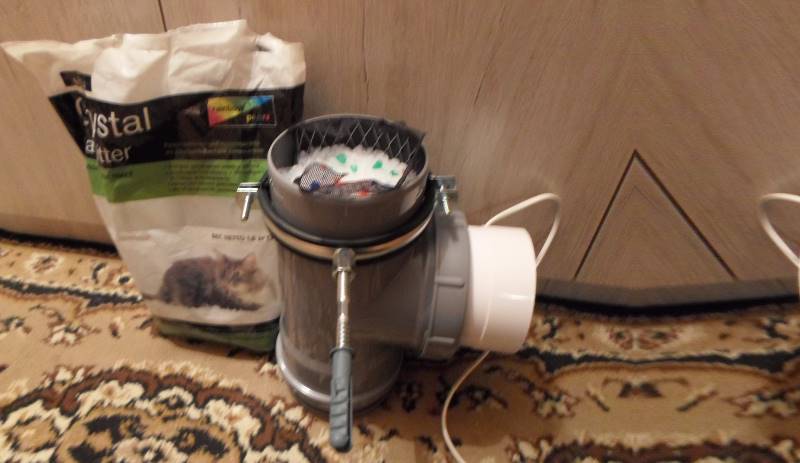

В качестве контейнера для размещения сорбента можно применить водный фильтр.

Оптимальным будет использование силикагеля, который при насыщении влагой изменяет свой цвет. Для восстановления его свойств, вещество довольно просушить в духовке в течение нескольких часов.

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Задача влагоотделителя как важного устройства, помогающего в работе автомобильным малярам — выполнять роль осушителя для чрезмерно влажного воздуха, проходящего через краскопульт или компрессор. Зачем это нужно делать? Без масловлагоотделителя наносимая на элементы кузова машины краска быстро начнёт осыпаться, а сам кузов ржаветь. Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго.

Чем опасен влажный воздух

Если в жилом, офисном или промышленном помещении постоянно регистрируется повышенная влажность, нужно устанавливать осушитель. Прибор будет создавать комфортную обстановку:

1. Находящимся в помещении людям. Влажность воздуха, по данным медиков, должна поддерживаться в диапазоне от 40 до 60 процентов, чтобы иммунитет мог справляться с инфекционными и вирусными заболеваниями, передаваемыми воздушно-капельным путем (например, с гриппом и ОРВИ); сердечно-сосудистая система функционировала без перегрузок; мозг работал с большей производительностью.
2. Самому помещению и находящимся в нем предметам. Из-за водяного пара и конденсата могут страдать: отделка комнат (штукатурка, обои), деревянные конструктивы (оконные и дверные проемы), несущие балки.

Чрезмерно влажный воздух на складе может привести к порче продукции. Некоторые явления, возникающие при излишней увлажненности воздуха:

• рост плесени и грибка;
• деформация деревянных конструкций;
• возникновение очагов коррозии на металлических поверхностях;
• возрастание рисков короткого замыкания в электропроводке здания и бытовых приборов;
• повышение вероятности получения травм на влажных полах;
• ухудшение теплоизоляции;
• сокращение срока годности хранимой продукции.

Все дело в физике!

Но прежде чем браться за инструмент и отвечать на вопрос, как сделать осушитель воздуха, давайте разберемся, а как это устройство действует. Делать то, не знаю что – вещь достаточно спорная в плане КПД!

Итак, принцип работы осушителя воздуха основан на простейших законах физики. Из школьного предмета этой науки вы должны помнить, что изменить влажность, в частности воздуха, можно тремя действиями:

• Нагрев.
• Адсорбция.
• Конденсация.

Из этой троицы наиболее простой в организации и фактически не влияющей на комфорт является конденсация. Можно конечно еще рассмотреть нагрев, но в чрезмерно жаркой квартире находиться захочет далеко не каждый. Поэтому принцип действия осушителя воздуха основан именно на ней.
