Оборудование не запускается
Чаще всего агрегат не включается и не набирает воду из-за того, что произошёл разрыв в электросети. Чтобы определить место разрыва в цепи, придётся использовать тестер. Прежде всего, необходимо проверить коммуникации, по которым насос качает воду, а также реле давления, на контактах которого может собираться окись и вызывать их неисправность. Для очистки контактов можно использовать мелкозернистый наждак или надфиль.
Если насос не качает воду и не включается, а на отрезке от него до источника разрывов сети не обнаружено, то необходимо проверить каждый узел насосного оборудования, а именно обмотку и контакты.
Иногда насос не набирает воду и не запускается из-за поломки пускового конденсатора. В этом случае придётся провести его замену своими руками.
Если после запуска агрегата появляется характерный шум, но крыльчатка и другие вращающиеся детали не начинают двигаться, то причин может быть несколько:
- Если прибор долгое время был на консервации и не использовался, то, скорее всего, крыльчатка прилипла к корпусу. Чтобы устранить неисправность, достаточно покрутить крыльчатку вручную несколько раз.
- Иногда причиной такой проблемы может стать поломка конденсатора. В этом случае его придётся заменить.
- Если параметры электрической сети изменились, то есть напряжение ниже номинального, то агрегат не будет работать.

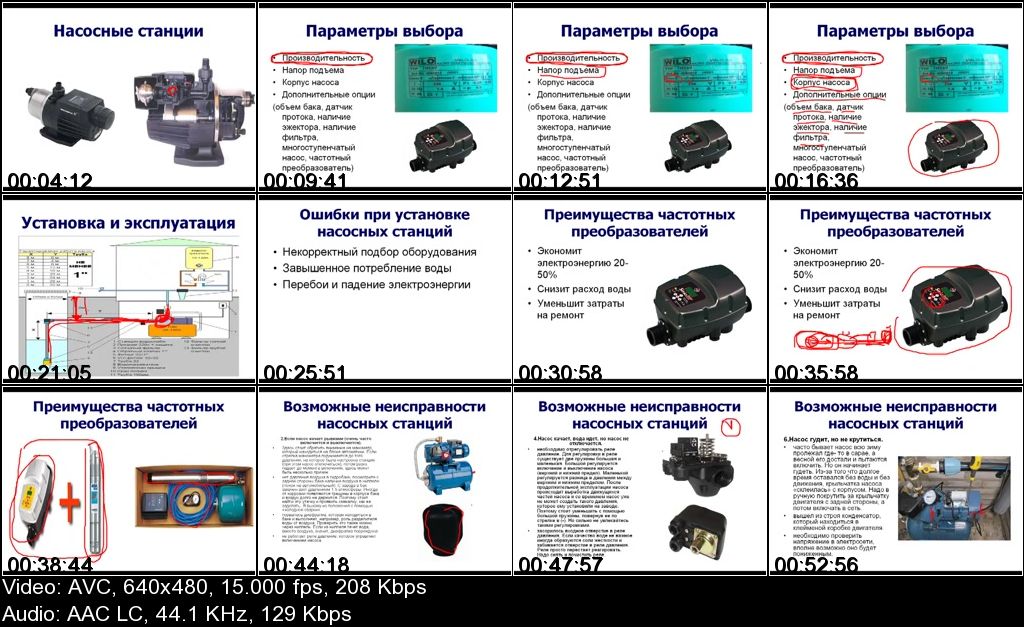

Видео инструкция по ремонту насосного оборудования для водоснабжения загородного дома:
Воздух в системе и замерзание станции
Если насосная станция не включается или вода не перемещается, это может быть связано с поступлением воздуха в систему. Предотвратить эту проблему можно на этапе установки насосного оборудования. Потребуется патрубок для принудительного заполнения водой.
Наиболее выгодными с этой точки зрения считают самовсасывающие модели насосов. В них система будет заполнятся водой автоматически без роли человека.
Еще одна потенциальная угроза для насосов – их замерзание. По правилам эксплуатации, насосы можно устанавливать только в специально оборудованных помещениях с оптимальным температурным режимом. Несмотря на это, охлаждение и замерзание случаются по ряду причин. Чаще всего лед может появиться в частях трубопровода и даже внутри двигателя самого насоса.
Замерзание оборачивается появлением трещин, нарушением герметизации насоса. Существуют шансы на спасение насоса
В этом случае крайне важно вовремя определить причину и устранить ее. Иногда насос приходится менять
Если вы хотите провести диагностику или отремонтировать оборудование, обязательно сначала отключите его от сети.
Способов разморозки труб есть несколько и зависят они от материала. Главное правило заключается в том, что нагревать нужно постепенно. При резких перепадах температур существуют риски повреждений системы. Для обогрева насоса специалисты советуют пользоваться лампами накаливания. Это эффективный, но затратный по времени процесс.
Почему насосная станция перестала работать
Если исключить отсутствие электроэнергии, как одну из причин отказа станции от работы, то остаются следующие варианты поломок:
- Неисправность электродвигателя насосной станции;
- Отсутствие герметичности трубопровода, идущего от скважины к насосной станции;
- Заполнение грязью насосного агрегата;
- Неисправность элементов гидроаккумулятора;
- Неисправность в реле давления или поплавковом датчике.
Любая из перечисленных проблем приводит к отсутствию воды во внутридомовом водопроводе. Иногда причиной перебоя с подачей воды может стать падение уровня грунтовых вод. Из-за этого станция также не сможет обеспечить хозяев дома ценным ресурсом. В остальных случаях необходимо сделать ремонт.
Почему так важно давление станции
Насос обеспечивает доставку жидкости со дна гидротехнического сооружения в систему водоснабжения. Чтобы вода поднималась с достаточной скоростью и в требуемых объемах, необходимо поддерживать давление. Заметить, что оно изменилось, можно по внешним признакам. Так, при ослаблении напора воды предполагают ухудшение работы агрегата или изменение в самом гидротехническом сооружении.
Регулировка давления выполняется с помощью гидроаккумулятора. Благодаря этому элементу системы снижается частота включений и отключений насоса. Гидроаккумулятор представляет собой накопительный бак, создающий необходимое давление благодаря силе упругости воздуха. Совместная работа насосного агрегата и гидроаккумулятора регулируется при помощи реле. При существенном падении давления реле включает насос.
Насос не обеспечит напор достаточной силы, он должен использоваться вместе с гидроаккумулятором и реле давления. При такой комбинации элементов системы обеспечивается непрерывная подача воды в трубопровод, а оттуда – к сантехническим приборам. Рекомендуется устанавливать насосную станцию на объектах, где люди проживают постоянно (частный дом). На даче можно использовать только насос.
Как регулировать давление в системе
Если не качает насосная станция воду, то возможно неправильно отрегулировано в ней давление.

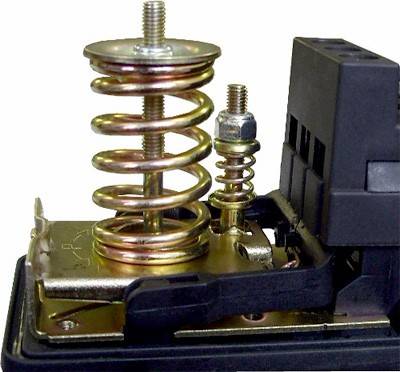

Реле давления показано на фото, по которому можно сориентироваться как закачать воздух в насосную станцию.
Порядок работ заключается в следующем:
- Отключается оборудование.
- Сливается вся жидкость из гидроаккумулятора.
- Давление воздуха в баке регулируется через ниппель с помощью автомобильного насоса с манометром или компрессором. При этом величина давления должна быть минимум 90% от необходимого для включения оборудования.
- Перед тем как накачать воздух в насосную станцию снимается крышка на реле давления. Для этого откручивается пластиковый винт и меняется сила затяжки соответствующих пружин узла.Вращением гайки Р осуществляется регулировка давления, чтобы включить насос – его нижнего значения. Вращением гайки по часовой стрелке – давление увеличивается, против – уменьшается.Вращением гайки ΔР происходит регулирование диапазона рабочего давления между его верхним и нижним значениями. Расширить этот диапазон можно повернув элемент по часовой стрелке, сузить – против.
- После проделанной регулировке станция подключается к электросети, предварительно залив в нее воду. По манометру контролируется показания давления.
- обесточить насос и удалить всю воду из бака, воспользовавшись специальным краником или ближайшим к устройству;
- такую процедуру нужно проводить до трех раз подряд.
Удалять воду из мембраны своими руками нужно не реже одного раза в два месяца. Как закачать воду в насосную станцию хорошо показывает видео в этой статье.Своевременное проведение профилактических мероприятий, контроль реле давления в системе способствует длительной работе насосной станции.
Основным элементом любой системы автономного водоснабжения является насосная станция, которая, как и любое другое техническое устройство, может периодически выходить из строя. Для того чтобы вернуть насосное оборудование в работоспособное состояние, можно воспользоваться услугами специализированных компаний либо выполнить ремонт насосной станции своими руками. Однако прежде чем приступать к ремонту такого достаточно сложного в техническом плане оборудования, необходимо выявить причины, по которым насосная станция для воды не функционирует.
Причин неисправностей в насосной станции существует достаточно много. Связаны они могут быть с отсутствием электропитания, неправильной подачей воды из источника водоснабжения, поломкой самого насоса, выходом из строя гидроаккумулятора или элементов, обеспечивающих автоматическое управление оборудованием. Многие из таких причин, приводящих к тому, что станции водоснабжения не работают или функционируют некорректно, можно выявить и устранить в домашних условиях, причем для ремонта не потребуются профессиональные навыки и сложное оборудование.
Как своими силами устранить неисправности?
Сейчас мы последовательно рассмотрим наиболее часто встречающиеся неисправности в насосных станциях, причины их возникновения и способы, применяемые для их устранения.
Насосное оборудование вращается, при этом вода не поступает
Если владелец включил станцию, крыльчатка насоса начала вращаться, при этом вода в трубопровод не поступает, то происходить это может по причине отдельных факторов.
Чтобы разобраться с этой проблемой, необходимо сначала проверить, насколько все соединительные трубопроводы герметичны. Также необходимо убедиться, действительно ли в системе нет воды. Если жидкость отсутствует, то это может указывать на плохую работу обратного клапана. Он расположен между входным патрубком станции и оголовком скважины
На него следует обратить самое пристальное внимание. Необходимо проверить его состояние
Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы.
Специальной пружиной контролируется работа обратного клапана. Иногда происходит ее поломка, что приводит к выходу этого элемента из строя. В некоторых случаях клапан загрязняется. Для решения проблемы его необходимо снять и хорошо прочистить. Если же клапан неисправен, то в этом случае необходимо провести его замену новым.
Если оборудование длительное время простаивало, то вода может пропасть на участке между скважиной и насосом. В этом случае для заполнения входного участка необходимо использовать специальное заливочное отверстие.
Отсутствие в системе воды может возникнуть по причине истощения скважины. Для того чтобы компенсировать сезонное понижение уровня воды, владелец может опустить глубже в шахту скважины входной контур насосного оборудования. Однако это может привести к возникновению риска загрязнения. Поэтому во избежание этого необходимо оборудовать фильтром приемный патрубок станции.
Если в трубопроводе отсутствует вода, при этом станция исправна, насос вращается, то в качестве одной из причин этого может быть недостаточное напряжение электрической сети. В этом случае, несмотря на вращение ротора, его частоты вращения будет не хватать для перемещения поступаемой из скважины воды на нужное расстояние. Чтобы проверить напряжение в электрической сети, следует воспользоваться специальным прибором – тестером электропитания.
Включение насоса станции происходит часто, а вода подается рывками
Причиной может быть неправильная работа узла автоматики. Таковым в насосных станциях является манометр. Основная функция этого прибора – измерение давления. Работая рывками, можно наблюдать, как показатели манометра могут изменяться, поднимаясь до больших величин, а потом резко падая.
Причиной такого недостатка могут быть повреждения, возникшие в мембране в гидроаккумуляторе. Добраться до мембраны можно через ниппель, который находится на тыльной стороне корпуса гидроаккумулятора. Нажав на эту деталь, из него должен поступать воздух. Если же вместо воздуха из него идет вода, то это говорит о том, что пора сменить мембрану гидроаккумулятора. Чтобы выполнить эту операцию, необходимо разобрать корпус гидроаккумулятора, для чего раскручиваются болты, а потом выполняется замена мембраны.
Еще одной причиной работы станции скачками может являться падение давления в воздушной подушке, расположенной за мембранной частью гидроаккумулятора. Производитель обычно в эту часть устройства накачивает воздух под давлением 1,8 атмосфер. Если герметичность нарушена, то воздух будет уходить и гидроаккумулятор перестанет выполнять свои функции. Под действием ниппеля, расположенного под задней частью устройства, можно повысить давление.
Если возникли следы от ржавчины или микротрещины в корпусе устройства, то единственным выходом здесь будет заделывание швов. Для выполнения этой операции необходимо использовать холодную сварку. Или же можно потратиться и заменить корпус или гидроаккумулятор.
Эта неисправность может возникать еще и по причине поломки автоматического блока регулировки. Ремонту он не подлежит, поэтому придется заменить неисправное устройство новым.
Насосная станция работает, но вода в систему поступает рывками, с перебоями
Такая проблема может возникнуть, если в трубопровод частично поступает воздух. Такой подсос может произойти в сегменте, который располагается на участке от всасывающего патрубка с фильтром до выходного патрубка станции. Для устранения этого недостатка необходимо обеспечить герметичность трубопроводов и их соединений. Кроме этого, нужно добиться более глубокого погружения всасывающего патрубка в скважину.
Что это такое

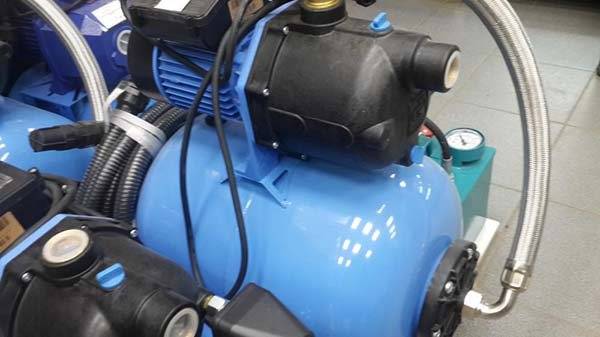

- Как устроена насосная станция?
Она представляет собой комплекс смонтированного на общей станине оборудования, включающий:
- Центробежный поверхностный насос;
- Мембранный гидроаккумулятор;
- Автоматическое реле включения насоса с датчиком напора.
Устройство станции
Цена насосной станции зависит от мощности насоса, объема гидроаккумулятора и варьируется от 5 до 15 и более тысяч рублей.
Устройство работает так:
- При подаче питания насос накачивает воду в мембранный бак. Напор в нем повышается до верхней границы настройки автоматического реле и поддерживается сжатием воздуха в воздушном отсеке гидроаккумулятора;
- Как только давление в баке насосной станции достигает верхнего значения в настройках реле, насос отключается;
- При расходе воды через сантехнические приборы напор обеспечивается сжатым в гидроаккумуляторе воздухом. При падении давления до нижней границы настройки реле оно включает насос, и цикл повторяется.
Станция Neoclima: оптимальный режим эксплуатации — не более 20 включений в час
Особый случай
У абсолютного большинства насосных станций всасывание воды обеспечивается только созданным во всасывающем патрубке разрежением. Соответственно, теоретический максимум глубины всасывания ограничен высотой водяного столба при избыточном давлении в одну атмосферу — 10 метрами. На практике для присутствующих на рынке устройств глубина всасывания не превышает 8 метров.
Расчет высоты водяного столба для избыточного давления в одну атмосферу
Между тем, так называемые, двухтрубные станции с внешним эжектором способны поднять воду с глубины 25 и более метров.
Как? Разве это не противоречит законам физики?
Нисколько. Вторая опускающаяся в скважину или колодец труба подает к эжектору воду с избыточным напором. Инерция потока используется для того, чтобы вовлечь в движение окружающие эжектор массы воды.
Устройство с внешним эжектором и глубиной всасывания 25 метров
Схемы монтажа станций с выносным эжектором
Состав насосной станции и назначение частей
Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:
- Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
- На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
- Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
Подключение гидроаккумулятора к системе водоснабжения: установка своими руками, как подключить правильно, как установить, обвязка, как подключить расширительный бак, схема
Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).
Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

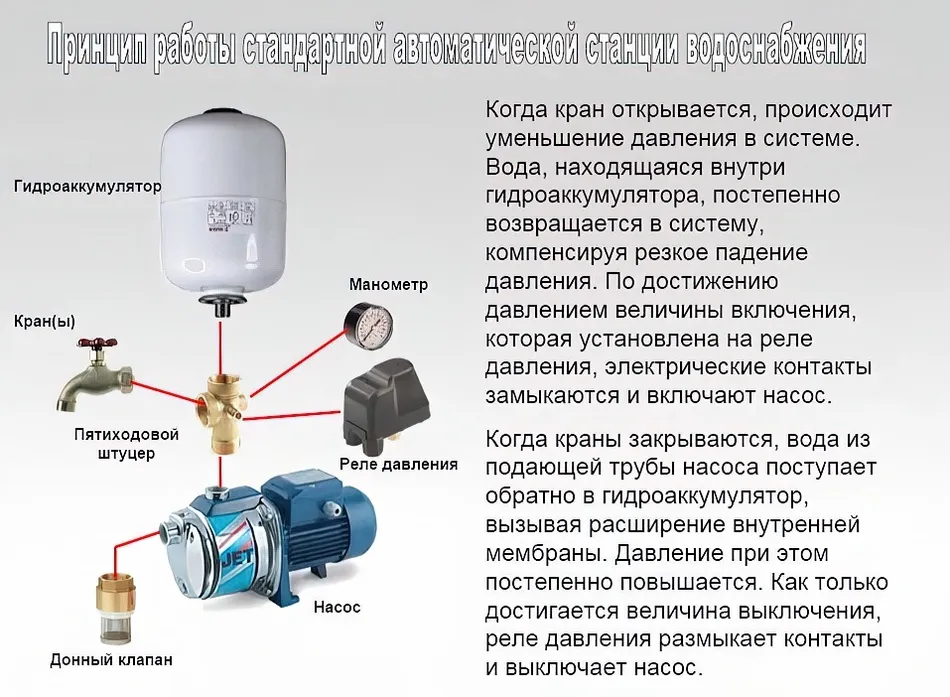

Принцип работы насосной станции
Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.
Каждая из частей выполняет свою работу
Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.
Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.
Состав насосной станции и назначение частей
Насосное оборудование представляет соединенные между сбой узлы, к ним относятся:
- Насос. В его задачу входит подъем воды из водоема и доставка ее по трубопроводу к месту назначения.
- Гидроаккумулятор. Разделен на 2 части специальной эластичной перегородкой. Одна заполняется газом, а другая водой. Назначение узла состоит в поддержании необходимого уровня давления в системе при временном отключении станции.
- . В его задачу входит удержание жидкости от стекания ее обратно во время отключения насоса.
- Блок управления состоит из манометра и реле. Эти приборы фиксируют уровень давления в трубопроводе и управляют работой системы.
- Электропитание.
Принцип работы насосной станции
Перед включением оборудования с помощью реле выставляется верхний порог давления и нижний. Подача жидкости в гидроаккумулятор ведется, пока давление в нем не сравняется с установленным верхним показателем. После этого насос автоматически отключается.
С открытием крана жидкость поступает в трубопровод из гидроаккумулятора, и начинается уменьшение давления. Как только оно достигает нижнего значения, реле направляет сигнал насосу на очередную закачку воды.
В случае непрерывного расхода жидкости система не отключается, поскольку давление не в состоянии достичь верхнего предела.
После выключения кранов оборудование продолжает работу с целью достижения верхнего порогового уровня, а затем отключается. Во время очередного включения давление опять начинает подниматься.
Как починить насосную станцию: виды неисправностей
Поломка насоса и вспомогательного оборудования – это типично, поэтому и набор проблем, как правило, един для всех владельцев агрегатов. Лучше заранее знать о возможных дефектах, чтобы предотвратить их появление или быстро среагировать.
Насос не отключается, давление не возрастает
В данной ситуации аппарат работает «вхолостую», то есть электроэнергия и время затрачивается, а результат не достигается. При этом значительно увеличивается износ деталей. Вот возможные причины и их решение:
- Недостаточное количество воды в скважине. Если позволяет мощность, можно погрузить оборудование глубже в забой.
- Забитые трубы. Потребуется чистка насосной станции, при этом начинать лучше с магистралей. Но после этого необходимо в обязательном порядке установить фильтры грубой очистки. Уловители защитят от проникновения загрязнений. Заказать оборудование для фильтрации можно на сайте компании «Вода Отечества».
- Сломанный обратный клапан – он перестает справляться со своей основной задачей, то есть не предотвращает спуск жидкости обратно в забой, когда насос не работает. Его можно починить, но часто проще заменить.
- Засор самого фильтра. Причины и способы решения те же, что и при забитых трубах. На самом деле засориться может любой элемент. Часто это также бывает обратный клапан насосной станции, а так как его почистить достаточно несложно (просто разобрать и промыть), то в отдельную проблему это выносить не станем.
- Окислены контакты на реле, из-за чего не происходит размыкания контура. Их просто следует зачистить, реже – поменять датчик.
- Естественным образом износилась крыльчатка у насоса, ее нужно заменить на новую.
- Недостаточное напряжение в электросети. Решением может стать установка в цепь стабилизатора.
Слишком часто включается электронасос
Возможно, причина в следующем:
- Для больших расходов объем гидробака недостаточно вместительный. Можно его заменить или поставить второй, дополнительный гидроаккумулятор.
- У реле неверные настройки. Нужно подкрутить пружины, чтобы включение происходило при давлении 1,4 бар.
- Сломан обратный клапан и вода сливается обратно в скважину, соответственно, ее приходится постоянно подкачивать.
- Порванная мембрана – одна из сложных неисправностей, поскольку менять, скорее всего, придется весь гидробак. Кроме того, есть дополнительные симптомы – протекает насосная станция (возле ниппеля образуются капли), а напор в кране становится меньше.
Воздух в воде
Обнаружить это можно не по мелким пузырькам в потоке, ведь это норма, а потому, что жидкость выходит рывками, а не равномерно. Скорее всего, причина простая – в скважине несколько уменьшился водяной уровень, поэтому нужно немного опустить шланг от насоса. Но может быть, что какие-либо соединения в трубопроводе потеряли герметичность. Тогда в щели попадает воздух. Надо пройти по всем стыкам герметиком.
АМЕТИСТ — 02 М Жилой дом до 10 человек или до 2 куб.м./сут.
Аэрационная установка AS-1054 VO-90
Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)
Не включается
Отсутствие запуска может быть из-за:
- Нет электричества. Проверьте все контакты, подается ли напряжение на электронасос.
- Поломки самого насоса – его нужно ремонтировать. А если в нем перегорел движок, то легче поменять на новый.
- Окисленных контактов. Их достаточно просто зачистить.

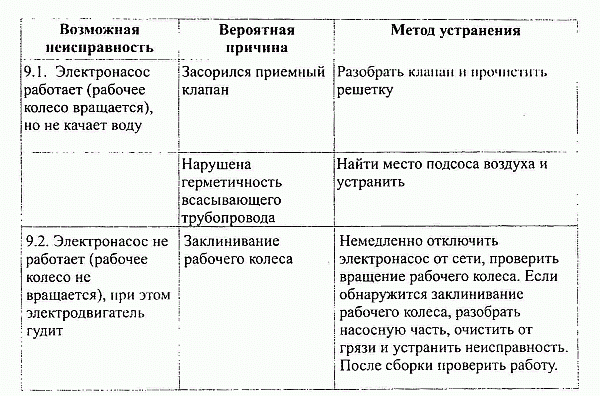

Электронасос гудит, но не перекачивает воду
- Нестабильное напряжение – можно поставить стабилизатор.
- Произошло перегорание клемм в конденсаторе на насосной станции, нужна проверка тестером и замена.
- Засор обратного клапана. Его прочистка осуществляется с помощью разбора составных частей и промывания под напором.
- Крыльчатка заклинила. Иногда достаточно просто поднять на поверхность шланг и руками провернуть полости. В таком случае, вероятно, причина в небольшом засорении.
Работа с рывками
Скачки давления могут быть безопасными, например, из-за появления воздушной пробки в системе, или потенциально опасными, приводящими к дальнейшим неисправностям. Так может выйти из строя реле. Сверьтесь с манометром, если на нем показаны значения, при которых не должно происходить включение или выключение, однако, они чередуются, значит, датчик спутал настройки. Иногда это можно поправить самостоятельно, скрутив гайки на большой и маленькой пружинах в реле.
Еще одна возможность, схожая с воздушной пробкой, – это разгерметизация. Следует проверить все соединения.
Вода поступает неравномерно
Фактически это та же проблема, связанная с наличием воздуха в жидкости. Однако может быть еще одна причина – неправильно выставленные настройки на реле, из-за чего не поддерживается достаточно высокое давление.
