Расчет и определение мощности кондиционера по площади помещения

Маркировка мощности кондиционеров от производителей

Сплит-система одной и той же модели производится на различную площадь (соответственно разной мощности); производители маркируют устройства по холодопроизводительности выраженной в кBTU (1000 BTU/h = 293 Вт). Исходя из этой маркировки, можно судить, подходит ли данный кондиционер под нужды будущего владельца или нет:

• 07 – мощность составляет 2 кВт. В среднем, такое устройство можно поставить в комнату площадью 18-20 м.кв.;
• 09 – кондиционеры на 2,5-2,6 кВт. Подходят для помещений площадью до 26 м.кв.;
• 12 – наиболее мощный вариант среди бытовых кондиционеров (3,5 кВт). Такую сплит-систему можно установить в комнатах до 35 м.кв. Маркировка 12 – кондиционер рассчитан на площадь большой комнаты с высокими потолками.

Некоторые производители используют другие значения – например, Toshiba маркируют так же в BTU цифрами 10 и 13 (они чуть мощнее «девяток» и «двенашек» соответственно). А, например Mitsubishi в маркировке применяют цифры соответствующие площади помещения – 20, 25, 35 (что аналогично «семеркам», «девяткам» и «двенашкам» соответственно).

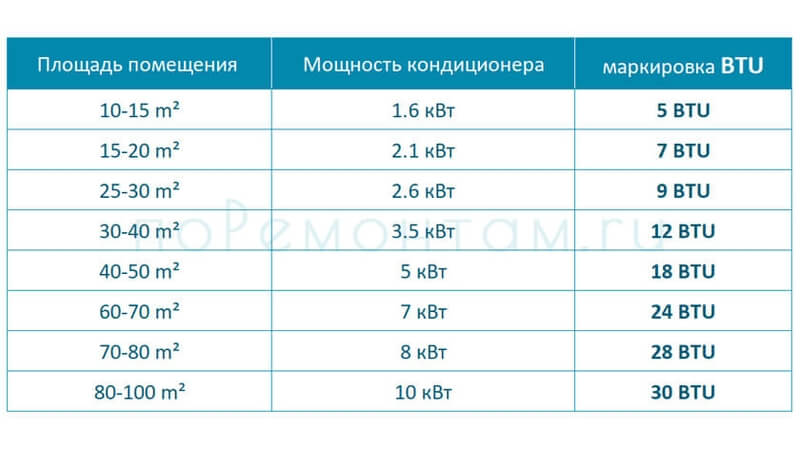

Ниже приведена таблица, в которой указана необходимая холодопроизводительность на определенную площадь комнаты

Обратите внимание, что данная таблица учитывает только стандартную высоту потолков, малую освещенность, минимальное количество техники и людей

Хочу добавить, что для квартир подходят сплит-системы мощностью меньше 4 кВт. Устройства большей мощностью (18, 24, 36, 48 кBTU) чаще используются для промышленных зданий, спортивных залов, офисов с огромным количеством тепловыделяющей техники.

Производительность кондиционера

Кондиционер, в отличие от нагревателя, не преобразует напрямую электроэнергию, а использует ее для работы теплового насоса. Последний способен перекачать теплоэнергии значительно больше, чем затрачено электрической мощности.

Холодопроизводительность – основная техническая характеристика, определяющая способность кондиционера выводить тепло за пределы здания. Электропотребление интересно с точки зрения подбора подводящего кабеля и планирования расходов

Холодильная мощность сплита должна соответствовать условиям службы. В противном случае нормализация микроклимата до заданной температуры станет для кондиционера непосильной задачей и выведет технику из строя.

Возможны два сценария:

• малая производительность – работа агрегата на грани возможностей;
• избыток мощности – увеличение количества включений/выключений, что пагубно воздействует на электродвигатель.

Способность обогрева помещения характеризует теплопрозводительность сплита. Мощность отдачи тепла всегда немного выше холодопроизводительности. Разница между показателями – соотношение теплопотерь на трассе прокачки фреона в режимах охлаждение и обогрев.

Показатель тепловой мощности особенно актуален, если кондиционер планируется использовать как межсезонный источник обогрева. Сплит-комплекс в разы эффективней электрообогревателя. Об особенностях работы сплит-системы на тепло мы говорили здесь.

На 1 кВт потребляемой электроэнергии современные кондиционеры производят порядка 3,6-5,5 кВт тепла. Этого объема достаточно для обогрева жилой площади в 36-55 кв.м соответственно.

Значение BTU и расшифровка маркировки кондиционера

BTU/БТЕ – британская термоединица для измерения теплоэнергии. Величина определяет объем тепла, затраченного на подогрев одного фунта воды на 1° Фарингейта.

Именно эта единица выражает холодопроизводительность климатической техники и часто присутствует в маркировке изделий.

Соотношение между Вт и БТЕ/ч:

• 1 БТЕ/ч ≈ 0,2931 Вт, для удобства вычисления используют 0,3 Вт;
• 1 кВт ≈ 3412 БТЕ/ч.

Кондиционер – американское изобретение, где применяется западная система мер. Для практичности и наглядности отображения, холодопроизводительность было решено стандартизировать и выражать в круглых цифрах, например: 7000 БТЕ/ч, 9000 БТЕ/ч и т.д.

Модели сплитов носят соответствующие названия: «семерка», «девятка» и т.д. Так, кондиционер LG GO7АНТ относится к маломощным агрегатам – «семеркам». Его производительность составляет 2,1 кВт

Понимая цифровое обозначение в маркировке техники, получится приблизительно определить, на какое помещение рассчитан кондиционер.

Потребляемая мощность прибора

В характеристиках кондиционеров указывается два вида мощности: потребляемая и производимая. Они определяют разные параметры работы техники. Потребляемая мощность — это количество энергии необходимой для функционирования прибора. Ее величина зависит от энергоэффективности сплит-системы. Кондиционеры класса A расходуют электричества на 60-70% меньше моделей класса G.

Сравнивая значения мощности потребления и выработки, легко заметить, что расходуется энергии меньше, чем получается. На пример, кондиционер на 700 Вт выдает холод на 2000 Вт (2 кВт). КПД установки оказывается 300%.

Отношение потребляемой мощности к холодопроизводительности является главным показателем энергоэффективности климатической техники. Оно обозначается коэффициентом EER. В бытовых приборах его значение 2,5-4. Для обогрева выведена аналогичная формула и коэффициент COP. Его параметры в диапазоне 2,8-5.

Производительность техники также имеет два параметра: охлаждение и обогрев. Режим понижения температуры используется чаще, поэтому ориентируются на него. Теплопроизводительность сплита составляет 3,6-5,5 кВт на 1 кВт израсходованного электричества. Показатель выше, чем по холоду. Разница объясняется отсутствием теплопотерь на магистрали.

Большинство моделей не рассчитаны на работу при температуре на улице ниже -5°. В межсезонье отопление помещения кондиционером обойдется дешевле электрообогревателя.

Расчет с учетом дополнительных параметров

Обычный расчет мощности кондиционера, который описывается выше, чаще всего дает довольно точные результаты, однако нелишним будет знать про некоторые дополнительные параметры, которые иногда не учитываются, но достаточно сильно влияют на требуемую мощность устройства. Необходимая мощность кондиционера увеличивается к каждым из следующих факторов:

1. Приток свежего воздуха от приоткрытого окна. Способ, при помощи которого мы рассчитали мощность кондиционера, предполагает, что кондиционер будет работать при закрытых окнах, и свежий воздух не будет поступать в комнату. Чаще всего в инструкции по эксплуатации говорится о том, что работать кондиционер должен при закрытых окнах, в противном случае при попадании в помещение наружного воздуха будет создаваться дополнительная тепловая нагрузка.

При открытом окне ситуация иная, входящий через него объем воздуха не нормируется и посему дополнительная тепловая нагрузка будет неизвестной. Данную проблему можно попробовать решить таким методом – окно устанавливается в зимний режим проветривания (приоткрывается форточка) и закрывается дверь. Таким образом, в помещении будет исключено появление сквозняков, но в то же время в помещение будет опадать небольшое количество свежего воздуха.

Стоит отметить, что инструкция не предусматривает эксплуатацию кондиционера с приоткрытым окном, посему нормальная работа прибора не может быть гарантирована в такой ситуации. В случае если вы все-таки будете использовать кондиционер в данном режиме, тогда стоит учесть, что в этом случае потребление электроэнергии увеличится на 10-15 %.

1. Гарантированные 18-20 °С. Большинство покупателей задаются вопросом: не опасен ли кондиционер для здоровья? В инструкции четко говорится о том, что перепад температур внутри и снаружи не должен быть очень большим. Например, если температура на улице составляет 35-40 °С, тогда в помещении предпочтительнее поддерживать температуру не ниже 25-27°С. Исходя из этого, чтобы в помещении была минимально возможная температура 18°С, нужно, чтобы наружный воздух обладал температурой не больше 28,5°С.
2. Верхний этаж. В том случае, когда квартира находится на последнем этаже и над ней нет техэтажа, либо чердака, тогда нагретая крыша будет передавать тепло внутрь помещения. Горизонтальная крыша темного цвета получает в разы больше тепла, чем светлые стены. Исходя из этого теплопритоки от потолка будут выше, чем будет учтено в обычном расчете, посему мощность потребления нужно будет увеличить примерно на 12-20%.
3. Увеличенная площадь остекления. Во время обычного расчета предполагается, что в помещении есть одно стандартное окно (с площадью остекления 1,5-2,0 м2). Исходя из степени освещения солнцем, мощность кондиционера изменяется на 15% в большую, либо меньшую сторону от средних показателей. В том случае, когда размер остекления больше стандартного значения, тогда мощность прибора следует увеличить.

Так как при обычных расчетах учитывается стандартная площадь остекления (2*2), тогда для того, чтобы компенсировать дополнительные притоки тепла на каждый квадратный метр остекления более 2 кв м, следует добавить 200-300 Вт при сильном освещении, 100-200 Вт при среднем значении инсоляции и 50-100 Вт для затененных помещений.

Так, если комната:

• находится на солнечной стороне;
• в комнате есть большое количество оргтехники;
• в ней находится большое количество людей;
• в ней установлены панорамные окна,

то дополнительно накидывают по 20 % необходимой мощности.

В том случае, когда при учете дополнительных параметров расчетная мощность увеличилась, рекомендуется выбрать инверторный кондиционер. Такой агрегат обладает переменной мощностью охлаждения и потому, если его установить, то он будет эффективнее справляться при широком диапазоне тепловых нагрузок.

Обычный кондиционер с увеличенной мощностью консультанты santehnikportal.ru выбирать не рекомендуют, так как в небольшом помещении может создавать некомфортные условия из-за специфики своей работы.

Таким образом, расчет мощности кондиционера позволяет подобрать прибор с оптимальной холодопроизводительностью для создания комфортного микроклимата в комнате. Чем больше площадь помещения, тем больше должна быть мощность прибора. Но чем больше его производительность, тем больше электроэнергии потребляет устройство. Поэтому подбирайте технику с мощностью необходимой и достаточной для эффективной работы.

Расчет мощности охлаждения кондиционера

Существует установленный параметр, согласно которому для охлаждения помещения с объемом в 30 м3 нужен прибор с мощностью в 1 кВт. Если учитывать площадь помещения, то на кондиционер с мощностью в 1кВт может охладить 10 м2. Именно это соотношения используют многие консультанты и люди, которые сталкиваются с выбором сплит системы. Но, это соотношение не является точным вариантом расчета мощности охлаждения кондиционера. Если вы хотите быть уверенными в правильности выбора, то вам необходимо точно рассчитать мощность кондиционера с учетом всех факторов.

Итак, как рассчитать мощность сплит системы, и на какие факторы при этом стоит обратить внимание:

В каком месте будет устанавливаться агрегат. Сегодня их устанавливают и в магазинах, и в офисах, и в квартирах и других жилых и нежилых помещениях

Если вы проживаете в двух комнатной квартире и хотите создать в ней комфортные условия проживания, то лучше обратить внимание на мульти-сплит систему, которая имеет блоки с разной мощностью. Если же вы хотите установить данную технику в спальне, то не стоит рассматривать вариант с напольным моноблочным кондиционером, который в процессе работы издает сильный шум

Конечно, такой техникой можно охладить помещение, но взамен вы нарушите тишину, которая просто необходима для отдыха.
При расчетах и выборе техники стоит учесть ее назначение. Большинство приборов могут не только охлаждать помещение, но и обогревать его. Также есть кондиционеры, которые просто охлаждают помещение. Достоинством такой техники является низкая стоимость. Также стоит обратить внимание на другие функции сплит системы. Некоторые кондиционеры работают с воздухом, который находится внутри комнаты. А есть и такие системы, которые проводят подачу свежего воздуха с улицы.
Для того чтобы точно рассчитать параметры сплит системы, необходимо учесть точную площадь помещения. Даже 1 м2 может повлиять на эффективность выбора. Таким образом, можно подобрать сплит систему по площади квартиры.
На эффективность работы кондиционера влияет и количество комнат в квартире или магазине. Существуют некоторые системы, которые могут обслуживать несколько помещений одновременно. К такой технике относят мульти-сплит системы, которые устанавливаются на стены, а также промышленные кондиционеры, основной особенностью которых является высокая производительность охлаждения.

Наличие определенной техники, которая выделяет тепловую энергию в процессе эксплуатации. К такой технике можно отнести кухонную плиту, компьютер, электрочайник и другие. Наличие дополнительных источников тепла приводит к повышению мощности охлаждения. Таким образом, повышение продуктивности агрегата компенсирует наличие источников тепловой энергии.
Особого внимания нужно уделить и окнам. Большую роль в охлаждении комнаты играет количество окон, их размеры, а также то, на какую сторону они выходят. Особенно этот фактор стоит учесть тогда, когда в комнате установлены обычные деревянные окна без стеклопакета. Ока являются основной конструкцией, через которую в помещение поступает тепло. Поэтому, при расчете необходимо учесть все, что связано с окнами.
Количество проживающих в комнате людей. Человеческое тело выделяет близко 100 Вт. Поэтому, необходимо учесть этот фактор, для того чтобы компенсировать данный источник тепловой энергии.

Зная все эти факторы можно точно рассчитать производительность данной техники, и выбрать оптимальный вариант для себя.

Способы расчета мощности

В действительности методик определения холодильной мощности для помещения существует не так уж много:

• С помощью специальных калькуляторов, размещенных на интернет-ресурсах производителей или крупных дилеров, продающих холодильную бытовую технику.
• По квадратуре комнаты.
• По формулам с учетом объема помещения и тепловых источников в нем.
• Теплофизический расчет ограждающих конструкций для летнего времени с учетом дополнительных теплопоступлений.

Из 4 перечисленных методов обычному домовладельцу, желающему подобрать кондиционер для комнаты, доступны первые 3, последний способ достаточно сложен и ним пользуются инженеры – проектировщики в своих расчетах.

Маркировка мощности кондиционеров от производителей

Сплит-система одной и той же модели производится на различную площадь (соответственно разной мощности); производители маркируют устройства по холодопроизводительности выраженной в кBTU (1000 BTU/h = 293 Вт). Исходя из этой маркировки, можно судить, подходит ли данный кондиционер под нужды будущего владельца или нет:

• 07 – мощность составляет 2 кВт. В среднем, такое устройство можно поставить в комнату площадью 18-20 м.кв.;
• 09 – кондиционеры на 2,5-2,6 кВт. Подходят для помещений площадью до 26 м.кв.;
• 12 – наиболее мощный вариант среди бытовых кондиционеров (3,5 кВт). Такую сплит-систему можно установить в комнатах до 35 м.кв. Маркировка 12 – кондиционер рассчитан на площадь большой комнаты с высокими потолками.

Некоторые производители используют другие значения – например, Toshiba маркируют так же в BTU цифрами 10 и 13 (они чуть мощнее «девяток» и «двенашек» соответственно). А, например Mitsubishi в маркировке применяют цифры соответствующие площади помещения – 20, 25, 35 (что аналогично «семеркам», «девяткам» и «двенашкам» соответственно).

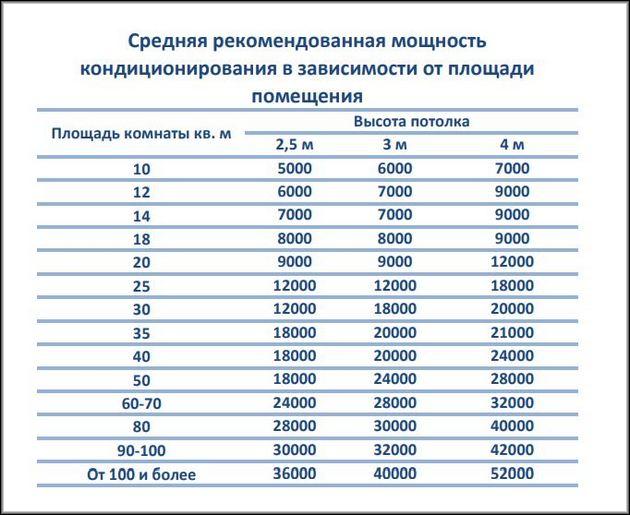

Ниже приведена таблица, в которой указана необходимая холодопроизводительность на определенную площадь комнаты

Обратите внимание, что данная таблица учитывает только стандартную высоту потолков, малую освещенность, минимальное количество техники и людей

Хочу добавить, что для квартир подходят сплит-системы мощностью меньше 4 кВт. Устройства большей мощностью (18, 24, 36, 48 кBTU) чаще используются для промышленных зданий, спортивных залов, офисов с огромным количеством тепловыделяющей техники.

Производительность кондиционера

Кондиционер, в отличие от нагревателя, не преобразует напрямую электроэнергию, а использует ее для работы теплового насоса. Последний способен перекачать теплоэнергии значительно больше, чем затрачено электрической мощности.

Холодопроизводительность – основная техническая характеристика, определяющая способность кондиционера выводить тепло за пределы здания. Электропотребление интересно с точки зрения подбора подводящего кабеля и планирования расходов

Холодильная мощность сплита должна соответствовать условиям службы. В противном случае нормализация микроклимата до заданной температуры станет для кондиционера непосильной задачей и выведет технику из строя.

Возможны два сценария:

• малая производительность – работа агрегата на грани возможностей;
• избыток мощности – увеличение количества включений/выключений, что пагубно воздействует на электродвигатель.

Способность обогрева помещения характеризует теплопрозводительность сплита. Мощность отдачи тепла всегда немного выше холодопроизводительности. Разница между показателями – соотношение теплопотерь на трассе прокачки фреона в режимах охлаждение и обогрев.

Показатель тепловой мощности особенно актуален, если кондиционер планируется использовать как межсезонный источник обогрева. Сплит-комплекс в разы эффективней электрообогревателя. Об особенностях работы сплит-системы на тепло мы говорили здесь.

На 1 кВт потребляемой электроэнергии современные кондиционеры производят порядка 3,6-5,5 кВт тепла. Этого объема достаточно для обогрева жилой площади в 36-55 кв.м соответственно.

Значение BTU и расшифровка маркировки кондиционера

BTU/БТЕ – британская термоединица для измерения теплоэнергии. Величина определяет объем тепла, затраченного на подогрев одного фунта воды на 1° Фарингейта.

Именно эта единица выражает холодопроизводительность климатической техники и часто присутствует в маркировке изделий.

Соотношение между Вт и БТЕ/ч:

• 1 БТЕ/ч ≈ 0,2931 Вт, для удобства вычисления используют 0,3 Вт;
• 1 кВт ≈ 3412 БТЕ/ч.

Кондиционер – американское изобретение, где применяется западная система мер. Для практичности и наглядности отображения, холодопроизводительность было решено стандартизировать и выражать в круглых цифрах, например: 7000 БТЕ/ч, 9000 БТЕ/ч и т.д.

Модели сплитов носят соответствующие названия: «семерка», «девятка» и т.д. Так, кондиционер LG GO7АНТ относится к маломощным агрегатам – «семеркам». Его производительность составляет 2,1 кВт

Понимая цифровое обозначение в маркировке техники, получится приблизительно определить, на какое помещение рассчитан кондиционер.

Способы подсчета

Методов для расчета есть несколько.

1. Рассчитать мощность кондиционера можно, воспользовавшись специальным калькулятором, который находится на интернет-ресурсе разработчика.
2. Расчет осуществляется по квадратуре помещения.
3. Рассчитать мощность техники можно по формуле с применением данных площади комнаты и источника теплого воздуха в нем.
4. Расчет теплопритока защитного построения для летнего периода с применением дополнительного поступления теплого воздуха.

Последним обычно пользуются инженеры, которые занимаются строительными проектами.

Необходимые условия

Во время расчета мощности кондиционера учитываются такие факторы:

• этаж дома;
• присутствие окон нестандартной формы;
• местонахождение устройства;
• частота проветривания помещения;
• число бытовой техники в доме или офисе;
• высота потолка, перекосы и т. д.

Расчет по квадратуре

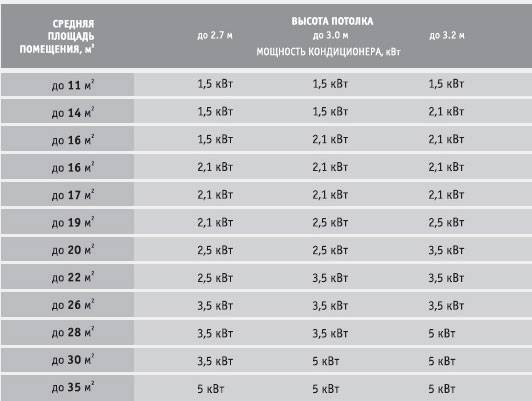

Суть этого расчета силы кондиционера такова: если высота потолков в здании до 3 м, то на 1 квадратный метр должно выходить 100 Вт энергии холода. Поэтому для площади в 20 м2 необходим кондиционер мощностью 2 кВт. Когда потолки выше, чем 3 м, производительность холода берется не 100 Вт, а больше. Наглядная таблица:

Размер потолка	Холодильная сила
От 3 до 3,4 м	120 Вт/м2
3,4–4 м	140 Вт/м2
Больше 4 м	160 Вт/м2

Кроме этого, необходимо добавить к числу холода на весь размер помещения силу восполнения теплового прихода от людей, которые часто бывают в помещении, а также — от работающей техники. Рекомендовано принять число поступления теплоты:

• 1 человек – 300 Вт;
• 1 единица техники – 300 Вт.

Это означает, что в здании на 20 м2 всегда есть 1 человек, который трудится целый день за компьютером, и поэтому к приобретенным 2 кВт добавляют 600 Вт. В результате получается 2,6 кВт.

Расчет мощности по квадратуре и количеству людей

Расчет по объему

Расчет мощности кондиционера можно подсчитать по отдельному числу холода при параметрах помещения от 1 м3. Для правильного расчета силы кондиционера нужно брать отдельные данные, которые равны:

• в темных комнатах – 30 Вт/м3;
• среднего освещения в здании – 35 Вт/м3;
• светлый участок здания – 40 Вт/м3.

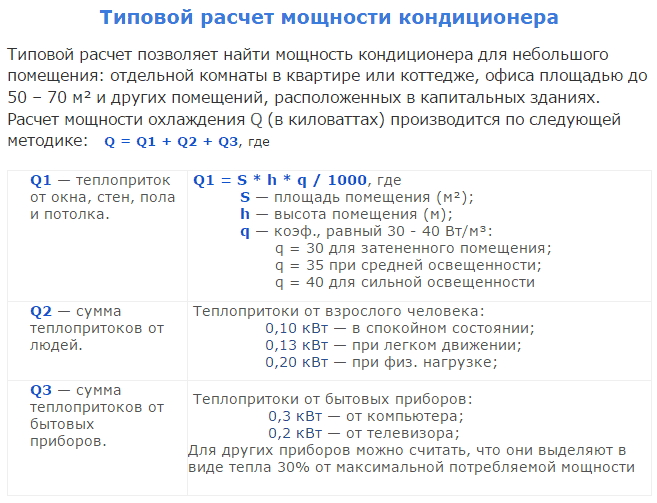

Потребная мощность для восполнения поступления тепла через строительные строения рассчитывается по такой формуле: Q1 = q x V, где V – параметры помещения в м3.

Насчет техники, то здесь цифра зависит от ее особенностей. Если это компьютер, то нужно прибавить 250–300 Вт. От любой другой техники — в размере 30% от количества потребляемой энергии. После этого можно все подсчитать по формуле. Для того чтобы определить необходимое значение, к объему помещения добавляют число людей и техники (Q = Q1 + Q2 + Q3).

Светлые комнаты требуют большей мощности прибора

Завершающий этап выбора

Число, которое получилось по формуле выше, является неокончательным. Согласно инструкции использования устройства, его запрещено держать включенным целый день. Чтобы сила работы была минимальной, а прибор смог прослужить еще долгие годы, необходимо запастись вспомогательной мощностью кондиционера.

Практически всегда она берется в числе 15–20% от расчетной величины кондиционера. Большинство разработчиков изготовляют линейки приборов согласно правилам градации, которую приняли в США. Они указываются в БТЕ. Поскольку градация стартует с отметки 7, значит это 7000 БТЕ или 2,1 мощность кондиционера в кВт.При помощи таблицы ниже можно выбрать кондиционер с подходящей мощностью для определенных параметров площади помещения.

БТЕ	7	9	12	18	24
Расчет мощности кондиционера	2,1	2,6	3,5	5,2	7
Площадь здания м2	До 20	20–25	25–35	35–50	Больше 50

Прежде чем покупать систему кондиционирования, необходимо знать, что, в отличие от других отопительных и охладительных систем, используемая энергетическая мощность кондиционера не отвечает силе холодильной. В момент расчета силы кондиционера неопытных людей полученная цифра может сильно смутить. Поэтому стоит знать, что сведения холодильных устройств действенны из-за формирования парообразования и конденсата фреона. Сплит-системы затрачивают в несколько раз меньше мощности, чем указано у производителя на упаковке, поэтому не стоит удивляться полученным маленьким цифрам.
