Датчики движения для охранной сигнализации — объемные и инфракрасные

Оптические системы инфракрасных детекторов

При анализе обеих систем с точки зрения их способности обнаружить нарушителя, они равны, и каждая из них имеет свои преимущества и недостатки. Производители стремятся создать оптические системы, конструкция которых позволила бы изображению на диске быть точкой. Конечно, на практике невозможно создать оптическую систему с таким свойством. Пока достаточно уменьшить объемный луч до размеров детекторной пластины.

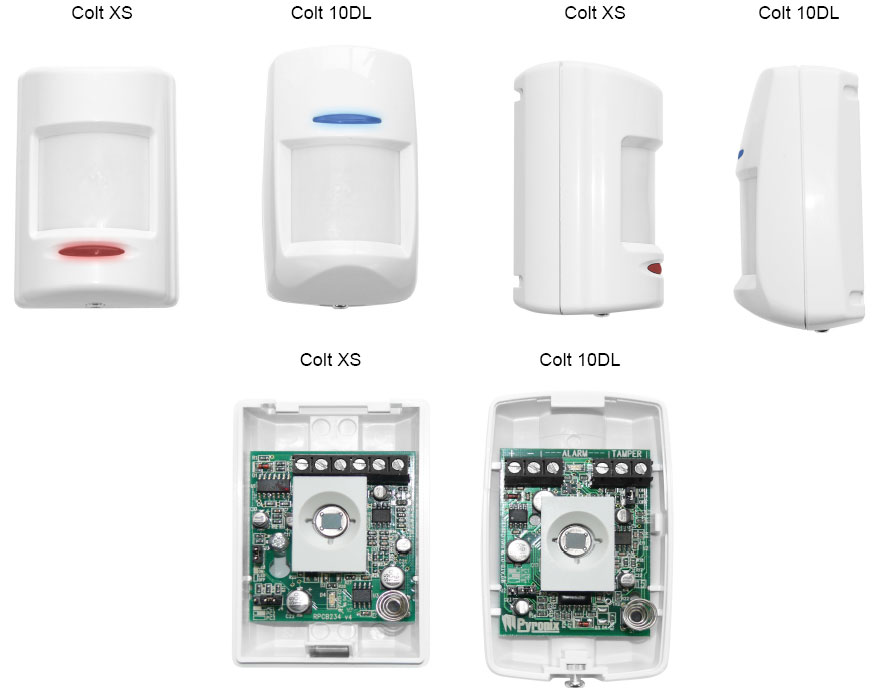

Наиболее распространенными инфракрасными детекторами являются детекторы на основе широкоугольных линз, которые обеспечивают угол обзора от 90 до 130 градусов. Дальность действия таких детекторов варьируется от 12 до 15 метров.

Популярные датчики движения

Инфракрасные датчики движения сегодня можно приобрести как в магазинах электротехники, так и на различных торговых интернет-площадках.

РЭВ ДДВ-3

Небольшой датчик в формате элемента для самостоятельной сборки и подключения системы реагирования на движения. Предназначен для скрытого монтажа. Компактен, прост, однако радиус действия невелик. Имеет встроенный таймер отключения с регулятором.

ИЭК ЛДД10-009-1100-001

Мощный датчик, дальность действия которого – 12 м – позволяет размещать его на улице. Влагозащита лишь номинальная, от брызг (класс IP44), поэтому рекомендуется размещение под навесом. При довольно крупных размерах регуляторы очень маленькие – для настройки понадобится пинцет.

ИЭК ЛДД11-024-1100-001

Ещё одно устройство от IEK, на этот раз полусферического типа. Допускается как настенный, так и потолочный монтаж. Переключатели размещены под крышкой. Имеет встроенное реле, однако щелчок отличается умеренно тихим звуком.

REV 15283 5

Классический настенный датчик, дальность в 12 м ориентирована на размещение в длинных коридорах, а также на участках частных домов.

Устройство «не хватает звёзд с неба», но честно выполняет все функции. Может огорчить лишь небольшой угол обзора – 110°.

TDM ЕLECTRIC SQ0324-0016

Оригинальное решение – датчик совмещён с цоколем E27, вкручивается в стандартный патрон и служит своеобразным переходником для лампочки, которой управляет.

Может стать хорошим решением в том случае, если нужно установить только один источник света, включающийся от движения.

HIPER IoT M1

Хороший дизайн, отменная чувствительность, удобство и универсальность монтажа – всё для системы «умный дом». Протокол связи со шлюзом – Wi-Fi, через роутер. Из минусов можно отметить довольно длительное время отклика, а также случающиеся сбои в работе, требующие перезагрузки.

Aqara Motion Sensor

Датчик сопрягается не только с фирменным шлюзом Aqara, но и Apple Homekit, а также общим Xiaomi MiHome. Благодаря шаровой ножке может быть размещён в любом месте. Реализация сценариев на основе программного обеспечения делает его одним из лучших вариантов.

Регулировка (настройка)

Датчик движения можно установить с заводскими настройками, но если его параметры отрегулировать, то он будет работать лучше и надежнее, что позволит сэкономить электроэнергию или повысить безопасность.

Угол наклона

Прежде всего, нужно установить зону обнаружения. Для этого необходимо выбрать правильный угол наклона. На корпусе устройства есть шарниры, позволяющие произвести регулировку положения.

При неправильном наклоне возможно появление «слепых» зон.

Чувствительность

Кроме положения, большое значение имеет регулировка чувствительности. Она производится колесиком или ручкой с надписью «SENS». Минимальная чувствительность обозначается min (low или –), максимальная – max (high или +).

Настройка производится так, чтобы аппарат срабатывал на человека, но не на животных. Для этого регулятор устанавливается в положение максимальной чувствительности и путем постепенного уменьшения производится поиск оптимального значения.

Если в доме живет большая собака, то настроить прибор так, чтобы он реагировал на людей, но не реагировал на нее, не получится.

Уровень освещенности

Если ДД подключается к системе управления освещением, то необходима настройка датчика уровня освещенности. Он обозначается «LUX».

Для регулировки он вечером устанавливается в положение максимальной чувствительности, и оно уменьшается до срабатывания датчика.

При отсутствии встроенного датчика можно подключить внешний. Его настройка производится аналогично.

Время задержки

Еще один важный параметр – задержка времени отключения. Регулятор, отвечающий за него, обозначается «TIME». Это значение меняется от 5 секунд до 10 минут.

При настройке лучше установить минимальное значение и постепенно увеличивать его до комфортной величины.

Фильтры

Самой большой проблемой инфракрасных детекторов движения является обнаружение ложных срабатываний. Чтобы уменьшить это, используются специальные фильтры, отсекающие ненужное видимое излучение. Эти фильтры обычно представляют собой германиевые пластины, установленные в корпусе пироэлектрического датчика. Использование фильтров устраняет помехи, вызванные, например, включением и выключением света.

К сожалению, это решение не лишено недостатков. Использование такого фильтра предполагает поглощение до 20% инфракрасного излучения, которое не достигает платы пироэлектрического датчика. Кроме того, следует помнить, что, помимо пироэлектрического эффекта, существует также пьезоэлектрический эффект, который делает инфракрасные детекторы чувствительными к ударам и вибрации.

Детекторы движения с сигнализацией работают наиболее эффективно, когда человек пересекает зону обнаружения под прямым углом. Другими словами, инфракрасный детектор обеспечивает эффективное обнаружение, когда объект движется перпендикулярно оптической оси детектора. Кроме того, благодаря новейшим линзам Френеля некоторые детекторы имеют десятки наблюдательных лучей. Любое движение, происходящее в зоне наблюдения детектора, фиксируется — срабатывает сигнал тревоги.

Пироэлектрический детектор в инфракрасных датчиках

Основным строительным блоком любого автономного инфракрасного детектора является так называемый пироэлектрический детектор. В зависимости от качества детектора, он может иметь даже несколько детекторов. Стандартные детекторы сигнализации содержат два светочувствительных устройства. Более продвинутые модели детекторов движения с сиреной, имеют четыре светочувствительных устройства, которые изготовлены из специального кристалла, проявляющего пироэлектрический эффект.

Пироэлектрический эффект — это явление образования электрических зарядов на поверхности диэлектрических кристаллов в результате изменения их температуры. Пироэлектрический эффект возникает только в кристаллах, не имеющих центра симметрии и более одной общей оси симметрии.

Пироэлектрический датчик движения реагирует только на изменение температуры. Спектральный отклик пироэлектрического датчика практически не зависит от длины волны (диапазон от ультрафиолетового до дальнего инфракрасного). Для систем сигнализации пространственная визуализация распределения температуры не требуется. Единственным важным фактором является обнаружение изменений, происходящих в этом распределении.

Появление нарушителя в поле зрения беспроводного детектора движения вызывает изменение начальной температуры. Это изменение может быть вызвано, например, тепловым обнаружением участка тела нарушителя на фоне стены, которая имеет гораздо более низкую температуру. К сожалению, другие факторы, такие как сквозняки и солнечный свет, также могут вызывать подобные нарушения в распределении температуры.

Где расположить

Принципиальный вопрос в подключении датчика движения — место его расположения. Угол обзора должен максимально эффективно охватывать территорию. Если на улице есть животные, то лучше не направлять прибор в их сторону.

При выборе того, какой датчик лучше взять, стоит учитывать сколько наружных путей ведет к объекту. Чем их больше, тем шире должен быть угол обзора. То есть, если всего одна калитка, которая идет ко входу, то можно расположить прибор, у которого узкий сектор охвата. Например, датчик может быть установлен над входной дверью. Если есть доступ на территорию с нескольких сторон, то лучше расположить устройство на потолке и охватить все 360 градусов.

При установке датчика движения важно учитывать индивидуальные потребности. Четких правил расположения нет. Осветительный прибор должен быть направлен туда, где потенциально могут перемещаться люди

Осветительный прибор должен быть направлен туда, где потенциально могут перемещаться люди.

Какой датчик для охранной сигнализации выбрать?

Прежде всего стоит определиться с местом размещения. Для помещений лучшим вариантом станут датчики с батарейками, которые не прекратят работы в случае отключения света. Среди представленных можно выделить «ALPIR – 20».

Если датчик размещается на улице, стоит обязательно обратить внимание на минимальную температуру, при которой его работа не нарушится. Лучше всего для этих целей подойдет «Rexant PIR-231»

Если же датчик используется в месте с теплым климатом, и температура редко опускается ниже нуля, можно приобрести КАРКАМ PIR-100D, что поможет сэкономить на батарейках за счет питания от солнечного света.

Немаловажный показатель – дальность обнаружения. Для малых помещений вполне хватит стандартного датчика. Для больших помещений, например складов или производства радиус действия стандартных датчиков будет мал. Для этих целей лучшим вариантом станет ALPIR – 20.

Виды датчиков движения

Есть множество классификаций регистрирующих движение приборов, но главным остаётся принцип градации по типу устройства. Для того, чтобы почувствовать движение, прибору нужно зарегистрировать изменение определённых параметров. Реализовано это может быть различными способами – с помощью микроволн, ультразвуковых колебаний и других физических явлений. Такие датчики являются активными – они постоянно испускают поток излучений, а после появления движущегося тела регистрируют отражения волновых колебаний.

Мнение эксперта
Яковлев Алексей Сергеевич

Электрик с 20 летним стажем и богатым опытом

В жилых помещениях, в том числе для интеграции с системой «Умный дом», чаще всего применяются инфракрасные датчики. Они имеют целый ряд достоинств, которые делают их оптимальными для исполнения задач.

Критерии выбора

Помимо характеристик на работоспособность датчика влияют погодные условия. Человек должен осмотреть конструкцию, выяснить способ крепления. Также учитываются ограничения по техническим параметрам. При подключении модели уточняется допустимая нагрузка. Существуют универсальные и узконаправленные модели. В некоторых случаях есть возможность отрегулировать чувствительность.

Погодные условия

Во время плохих погодных условий радиус действия может снизиться.  Некоторые модели не рассчитаны на повышенную влажность. Устройства со слабой защитой придут в непригодность после выпадения осадков. Также производитель указывает рабочую температуру и отклонение от нормы, которое приводит к нарушению работы.

Особенности окружающей обстановки

Уличные датчики в зависимости от конструкции могут крепиться на стены, ограждения, на землю либо под нее. При подборе модели учитывается комплектация, и проверяются крепежи. Пользователь оценивает их надежность и при необходимости следует докупить все необходимо.

Наличие и конструкция ограждения

Защищённые датчики продаётся под определенный вид ограждения, учитывается способ крепления. На рынке представлены модели для фиксации на разной высоте под определенным углом

При подборе устройства обращается внимание на сертификацию

Общие данные

Охранные извещатели делятся по различным критериям, к примеру:

1. характер нахождения воздействий;
2. принципы работы;
3. исполнение и прочее.

В первом случае имеется ввиду нахождение неразрушающих и разрушающих воздействий на объекты.

Также существует несколько типов исполнения ОИ для внешнего и внутреннего применения и взрывозащитные. Вторые применяются в помещениях с взрывоопасными предметами.

Прибор охранного извещателя состоит из узла, который находит воздействия, и схемы анализа и тревоги.

Существуют случаи, когда в одном блоке могут находиться два устройства различных принципов действия. Данные приборы называют совмещенными. Есть и комбинированные устройства.

Критерии выбора

При выборе датчика движения нужно учитывать максимальное расстояние, на которое он способен реагировать

Перед покупкой оборудования нужно внимательно продумать все детали, которые сделают использование датчика более комфортным, удобным и производительным. Если неправильно выбрать прибор, из-за технических ограничений он может создать много трудностей в использовании и обслуживании

Основные критерии выбора, на которые следует обратить внимание:

• Назначение устройства – ключевой фактор. Также следует определиться с местом работы устройства – внутри помещения, салона автомобиля и т.д., или на приусадебном участке. Наличие козырьков, навесов тоже играет роль, поскольку от этого зависит, каким классом защиты IP должны будет обладать выбранная модель устройства.
• Датчики делятся на несколько видов по способам крепления – бывают навесными и встроенными.
• Мощность устройства определяется радиусом действия охранного датчика и способностью фиксировать события, происходящие вокруг (чувствительность). Также от этого параметра зависят правила монтажа и габариты.
• При выборе разновидности устройства большое значение играет особенность проектирования дома, а также условия местности. Например, не каждая модификация модели способна просвечивать стеклянные поверхности или легкие строения типа навесов и беседок.
• Не лишним будет ознакомиться с показателями времени срабатывания. Это имеет большое значение, особенно если охранный датчик установлен внутри помещения.
• Место установки определяет угол обнаружения движущегося объекта.

ПОРЯДОК И ПРАВИЛА УСТАНОВКИ ИНФРАКРАСНЫХ ДАТЧИКОВ

Правила установки ИК датчиков могут незначительно различаться в зависимости от конкретной модели и производителя, однако ниже приведены несколько общих рекомендаций для установки:

1. Высота установки.

Рекомендуется устанавливать устройства на высоте от 2 до 3 метров над уровнем пола. Это помогает обеспечить оптимальное покрытие зоны обнаружения и предотвращает нежелательные ложные срабатывания.

Рекомендованные значения указываются производителем в описании или паспорте на изделие.

2. Угол обзора.

При монтаже датчика движения важно учесть его угол обзора. Главная оптическая ось прибора направляется по центру зоны обнаружения.. Из поля зрения детектора по возможности следует исключить источники инфракрасного излучения и помех:

Из поля зрения детектора по возможности следует исключить источники инфракрасного излучения и помех:

• отопительные приборы;
• тепловые конвекционные потоки;
• прямые засветки мощными источниками света.

Кроме того, в зоне действия должны отсутствовать сторонние движущиеся предметы (шторы, колеблющиеся под воздействием сквозняков, лопасти работающих вентиляторов и пр.).

3. Избегайте препятствий.

Перед установкой датчика следует убедиться, что нет препятствий, которые могут помешать его нормальной работе. Любой предмет является препятствием для прохождения ИК лучей, а значит будет создавать “слепую” зону.

4. Настройка.

После установки выполните действия по настройке датчика, рекомендуемые производителем. Некоторые модели имеют кнопки или переключатели, которые позволяют задать параметры обнаружения движения, например, чувствительность и задержку.

5. Тестирование.

После установки и настройки датчика рекомендуется провести тестирование, чтобы убедиться, что он работает должным образом. Протестируйте его, пройдя через зону обнаружения и проверьте, правильно ли регистрируются события.

Датчик движения — самые популярные виды

Также есть разбивка датчиков движения, которые не классифицируются по конкретным характеристикам. Знакомство с наиболее популярными типами детекторов предоставит нам еще более широкий выбор ламп, которые можно успешно адаптировать к нашим собственным потребностям.

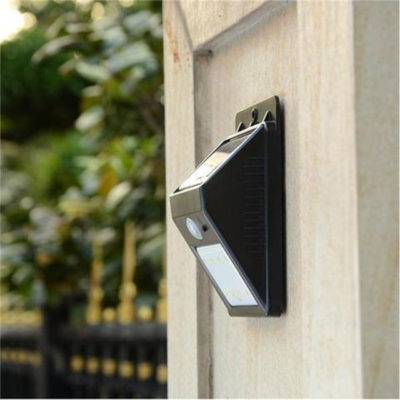

Лампа оснащена датчиком сумерек

Садовые светильники можно оснастить одновременно датчиком движения и сумеречного света. Установка только датчика движения могла привести к срабатыванию лампы в дневное время. С другой стороны, сумеречный переключатель и переключатель контролируют работу лампы только после наступления темноты. Часто в таких лампах можно регулировать время задержки выключения и силу света. В результате вы сделаете настройки, которые больше всего подходят нашим предпочтениям.

Светодиодная лампа с датчиком движения

Светодиодная лампа с датчиком движения обычно включает в себя электрический контроллер, подключенный к датчикам движения. Благодаря этому лампа не должна состоять из двух устройств. Сильной стороной этого решения является очень низкое потребление электроэнергии. Поэтому светодиодная лампа с датчиком движения считается самым зеленым источником искусственного света в этой классификации.

Садовые светильники с датчиком дальнего движения

Фотоэлемент, оснащенный датчиком движения на большие расстояния, чаще всего используется на больших площадях. Их задача — обнаруживать движение с больших расстояний. Среди них можно выделить потолок с лазерным датчиком движения.

Уличный светильник с датчиком линейного движения

Работа ламп с датчиком линейного движения основана на обнаружении длинной линии. Чаще всего они не участвуют в обнаружении движения, что и является основным назначением датчиков. Но установленный лазерный датчик определяет любые изменения, происходящие в световом луче. Такие датчики используются не только во внешних светильниках, но и в системах управления воротами .

Потолочный светильник с беспроводным датчиком движения

Это очень удобное решение, так как не требует подключения кабелей к стенам зданий или других сооружений во время установки. Таким образом потолок с беспроводным датчиком движения сохраняет эстетику и отлично вписывается в современную архитектуру. Работа беспроводного датчика часто зависит от его соотношения с радиоустройством или инфракрасным контроллером.

Лампочка с датчиком движения

Отсутствие специальной лампы, реагирующей на движение или ограниченное излучение света, не проблема. Решением может стать лампочка с датчиком движения, которую можно подключить к любому устройству. Некоторые из них оснащены дополнительным датчиком сумерек. Чаще всего вы имеете дело со светодиодными лампами. Благодаря им каждая светодиодная лампа с датчиком движения положительно влияет на снижение потребления электроэнергии. В случае с этим типом лампочки вам не нужно задумываться, как подключить светодиодный датчик движения. Потому что достаточно вкрутить специальную лампочку вместо текущей.

Лампочка с датчиком движения может быть обычной, светодиодной или галогенной. Однако наибольшей популярностью пользуется светодиодный прожектор из-за его высокой энергоэффективности и длительного срока службы. При поиске других альтернатив традиционному освещению интересным решением окажется солнечная лампа. Они используют естественный солнечный свет для излучения света после сумерек. Однако солнечный светильник лучше подойдет в качестве украшения сада, чем практичное решение для освещения конкретного помещения. Светодиодная лампа или светодиодная галогенная здесь гораздо практичнее.

Регулировка датчика движения по двум или трем параметрам

Большая часть моделей в зависимости от производителя имеет два или три регулятора — это время, чувствительность и освещенность. Рассмотрим, как выполняется настройка датчиков движения с регулировкой на практике по каждому из этих параметров.

Регулировка времени задержки

После того как устройство установлено и подключено, необходимо найти на его корпусе регулятор «TIME» и повернуть его в то положение, которое покажется оптимальным в конкретных условиях. Например, на лестничной площадке — это тот период, который необходим для прохода до двери или в обратном направлении. В ходе дальнейшей эксплуатации его можно легко корректировать в большую или меньшую сторону.

Регулировка по уровню освещенности

Необходимо найти регулятор «LUX» и установить его в минимальное положение, то есть когда прибор будет включаться только при полной темноте. Затем дождаться вечера (нужного уровня сумерек) и медленно поворачивать его до тех пор, пока не зажжется свет.

Регулировка по степени чувствительности

Найдя регулятор «SENS» с помощью напарника необходимо определить оптимальную чувствительность детектора. Для этого один человек должен непрерывно ходить на заданном от прибора расстоянии, в то время как другой поворачивать регулятор, пока светильник не включится.

ПРИНЦИП РАБОТЫ, УСТРОЙСТВО ДАТЧИКОВ ОБЪЕМА

Самыми распространенными и часто применяемыми являются оптико электронные извещатели. Это обуславливается их относительно невысокой ценой и универсальностью.

Обнаружение происходит за счет обнаружения изменения интенсивности инфракрасного (ИК) излучения при пересечении объектом секторов, создаваемых линзой Френеля (рис.2).

Излучение проецируется на чувствительный сенсор (пироэлектрический модуль), который формирует электрические импульсы при изменении инфракрасного потока.

Далее сигнал обрабатывается электронной схемой. В современных устройствах используется микропроцессорная обработка, что позволяет повысить достоверность обнаружения и снизить уровень ложных срабатываний.

Выходной сигнал может формироваться несколькими способами. Самый простой – замыкание (размыкание) контактов реле.

Существуют адресные извещатели, которые информацию о своем состоянии передают в виде цифрового (двоичного) сигнала. Кроме состояния такой датчик транслирует свой уникальный (в составе системы охранной сигнализации) номер (адрес).

Это позволяет к одной линии подключать до нескольких десятков таких устройств. Помимо экономии на монтаже такое решение позволяет определять (локализовать) зону нарушения с точностью до одного датчика.

Следующий тип – радиоволновый. Его еще называют микроволновый или радиочастотный.

Принцип его работы заключается в обнаружении изменения частоты радиосигнала, отраженного от движущегося объекта (эффект Допплера).

Работают такие извещатели на частотах в несколько гигагерц (до 10). Последнее время выпуск микроволновых исполнений для помещений резко сократился, поэтому встречаются в системах охранно пожарной сигнализации (ОПС) для внутренней установки эти виды извещателей редко.

То же самое можно сказать про ультразвуковые датчики. Работают они по похожему с радиоволновыми принципу, только на не радиочастотах, а с использованием ультразвука (порядка 40 килогерц).

ПАРАМЕТРЫ, ОПЦИИ И ХАРАКТЕРИСТИКИ ИНФРАКРАСНЫХ ДАТЧИКОВ

ИК детекторы имеют три типа зон обнаружения:

• объёмная;
• поверхностная (штора);
• линейная (луч).

Дальность обнаружения.

Задает максимальное расстояние, на котором датчик способен обнаружить движение.

Угол обзора.

Характеризует ширину и высоту зоны обнаружения в горизонтальной и вертикальной плоскостях.

Чувствительность.

Определяет пороговый уровень сигнала, при котором датчик реагирует на движение.

Кроме того существует такой параметр как диапазон обнаруживаемых скоростей, он определяет минимальную и максимальную скорость перемещения в зоне контроля при которой датчик срабатывает. Как правило, он составляет 0,3 – 3 метра в секунду.

К электрическим характеристикам относится напряжение питания и потребляемый ток.

В системах охранной сигнализации инфракрасные датчики работают, как правило, при напряжении 12 вольт имеют ток потребления на уровне 10 – 20 миллиампер.

Датчики движения для включения света могут иметь встроенный блок питания, на который подается напряжение 220 вольт. Сделано это для того, чтобы упростить порядок подключения светильников и прожекторов, питающихся от сети.

Как правило детекторы для управления светом имеют три клеммы для подключения (рис.3):

• нулевого провода;
• фазы;
• источника света.

Контакт для подключения источника света является управляемым и замыкается при обнаружении движения.

В таких устройствах предусмотрена регулировка задержки выключения света при прекращении движения.

При их приобретении нужно обращать внимание на рабочий ток контактов реле. Он должен соответствовать мощности подключаемых светильников.

Основные критерии выбора

Датчики, которыми оснащаются сигнализационные системы, могут сами излучать волны и анализировать полученные данные. Некоторые модели работают исключительно на входящих волнах

При покупке датчика особое внимание следует обратить на следующие параметры:

– Угол обзора. В зависимости от типа и площади помещения может понадобиться один или несколько датчиков.

– Рабочее напряжение. Оно может быть 220 В или 12 В.

– Рабочие температуры. Этот параметр следует выбирать в зависимости от того, где будет использоваться датчик: на улице или в помещении. Уличные датчики должны бесперебойно работать при любых погодных условиях, в том числе при низких температурах в холодное время года. Также есть универсальные датчики с большим температурным диапазоном.

– Тип излучения. Самыми простыми и доступными являются инфракрасные датчики. Микроволновые будут более надежны и более дорогие. Для охраны важных объектов обычно используются комбинированные датчики, совмещающие оба типа излучения.

Критерии выбора инфракрасного датчика движения

Все устройства, которые есть на рынке, весьма похожи друг на друга, однако и у них есть достаточно отличий, которые будут серьёзно влиять на практику их применения в системе «умный дом».

Питание

Все датчики делятся на проводные и беспроводные. Первые получают питание по кабелю, вторым для питания нужен аккумулятор или даже обычная батарейка, которой тоже хватает надолго в силу малого энергопотребления.

На заметку. В бытовых беспроводных датчиках для системы «умный дом» чаще всего применяется литиевая батарея CR2032. Её хватает в среднем на полтора-два года.

У каждого вида есть свои преимущества: проводные устройства действуют от постоянной электросети, зато беспроводные легче размещать – не нужно прокладывать слаботочный кабель.

Передача данных

Здесь всё снова упирается в провода. Датчики могут соединяться со шлюзом напрямую, через систему кабелей, скрытых за натяжными потолками, плинтусами или в штробах. Беспроводные устройства соединяются с хабом по Wi-Fi или Bluetooth. Например, в системе Aqara используется специальный протокол Zigbee.

Угол обзора

Обычно он зависит от местоположения датчика.

Устройства, которые крепятся на стену, охватывают обычно 150 – 180°. Если говорить о потолочном датчике, то он имеет круговой обзор и регистрирует любое движение в комнате в радиусе действия.

Радиус действия

То есть дальность действия устройства. У бытовых инфракрасных датчиков она редко превышает 7 – 9 метров. Впрочем, больше обычно и не нужно. Для установки на улице стоит выбрать более мощные и чувствительные модели с дальностью действия до 15 м.

Особенности размещения

Чаще всего датчики располагают либо на стенах (или любых других вертикальных поверхностях), либо на потолке. Первые модели имеют полусферу линзы в передней части, вторые – снизу. Иногда датчики размещают в углу, чтобы добиться оптимального охвата.

Некоторые модели поставляются с ножкой в комплекте. Данная конфигурация делает возможным оба варианта размещения.

Оснащение фотоэлементом

Благодаря дополнительному фото-датчику прибор распознаёт степень освещённости и не включает свет днём, когда это не требуется.

Как работает инфракрасный датчик движения?

Это наиболее современный принцип работы сенсоров для сигнализации. Он основывается на тепловом излучении и фиксации уже оптического отражения от целевого объекта. Поэтому можно говорить о комбинированной начинке сенсоров. Данный принцип работы датчика движения будет понятнее, если для начала обратиться к традиционным ИК-радиаторам. Они, в отличие от других обогревателей, нагревают не воздух, а предметы в помещении. В свою очередь, детекторы такого типа тоже излучают теплые волны, но в качестве обратного сигнала встроенными линзами фиксируют световое ИК-излучение.

Чем же выгодно использование таких датчиков? В отличие от предыдущих рассеивателей волн они полностью безвредны для людей и животных, обеспечивают высокую точность обнаружения и позволяют выполнять широкие настройки чувствительности. В то же время инфракрасный датчик движения может нестабильно работать в помещениях с другими источниками теплого излучения, что ограничивает сферы его применения.

Принцип действия

Алгоритм работы устройств одинаков. У них есть передатчик, посылающий сигнал в установленное место, а также приёмник, который получает этот сигнал, отражённый от непредвиденного предмета. По тому, как меняется этот сигнал, определяются посторонние объекты по периметру.

Если передатчик и приемник находятся в одном корпусе – существует ограничение по дальности. Если они находятся друг напротив друга, то охраняемая территория проходит между устройствами, строго по прямой. Этот вид техники определяет как посторонних лиц и предметов на объекте, так и их размеры, температуру, скорость передвижения. Если вы завели собаку, то охранная система настраивается так, чтобы домашний любимец не стал причиной тревоги.

Существует несколько случаев, которые свидетельствуют о проникновении на охраняемую территорию: прерывание или изменение сигнала от передатчика к приёмнику, деформация ограждений, вибрация. Датчики движения классифицируются по типу подключения и взаимодействия, а так же по методу работы.
