Устройство и характеристики оголовков винтовых свай

Как возвести СФ своими руками?

Перед началом строительства необходимо провести подготовительные работы:

1. Организовать доставку винтовых свай и стройматериала на участок.
2. Убрать остатки старого фундамента (если есть).
3. Расчистить территорию от строительного мусора, валунов и других предметов, мешающим монтажу.
4. Организовать подачу воды для замешивания раствора и электроэнергии для работы оборудования.
5. Подготовить приспособления для вкручивания стержней в грунт.

Этапы строительства:

1. В установленных местах вкручивают винтовые сваи в грунт, пока наконечник не упрется в твердый пласт. При этом соблюдают вертикальность оси трубы (допустимое отклонение – не больше двух градусов).
2. Обрезают верхнюю часть металлических труб, выравнивая плоскость по горизонтали.
3. Заливают раствором внутреннюю полость столба, чтобы исключить вероятность окисления металла.
4. Когда бетон наберет прочность, наваривают оголовки на концы труб.
5. Шлифуют сварные швы и покрывают слоем гидроизоляционного материала.

Особенности изготовления ростверка

Типы обвязки для винтовых свай различают по материалу изготовления:

• металлические;
• деревянные;
• бетонные.

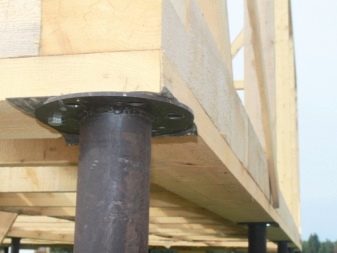

Ростверк используют для сооружений, стены из которого изготовлены из дерева. Обязательные этапы монтажа:

1. Пропитка брусьев гидрофобным составом, антисептиком и антипиреном.
2. Устройство гидроизоляционной прокладки между оголовками и деревянными элементами.
3. Прикручивают балки к оголовкам через заранее подготовленные технологические отверстия.
4. По углам конструкции устанавливают укрепляющие уголки.

Особенности монтажа металлического ростверка под каркасное сооружение:

• для обвязки используют двутавровые балки или швеллера;
• помимо сваривания каркаса, углы необходимо стянуть болтами;
• металлическую конструкцию обмазывают гидрофобным составом, уделяя особое внимания сварным швам.

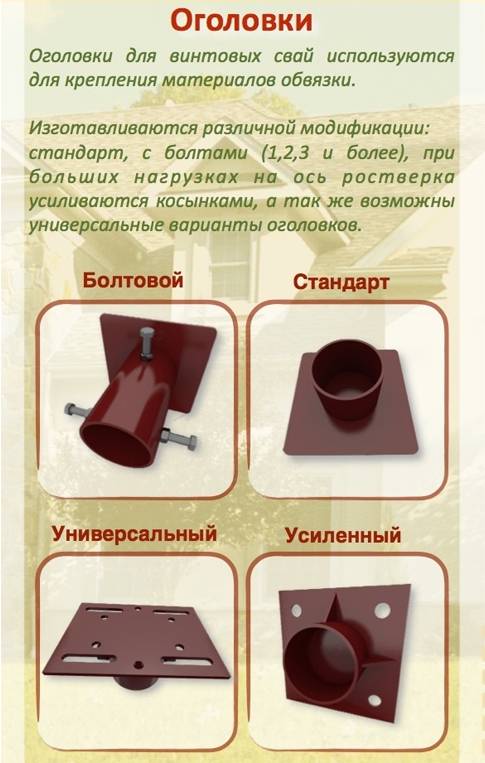

Типы оголовков свай и особенности их применения

Оголовок сваи – это элемент строительной конструкции, который выполняет несколько важных функций. Перед тем, как выбрать и установить оголовок, необходимо учитывать различные факторы: тип почвы, нагрузки на сваю, геометрические параметры сваи и многое другое. Существует несколько типов оголовков свай, каждый из которых имеет особенности применения.

1. Оголовок с площадкой

   Оголовок с площадкой – самый простой и распространенный тип оголовка. Он представляет собой плоскую поверхность, которая устанавливается на верхнюю часть сваи. Оголовок с площадкой обеспечивает равномерное распределение нагрузки от здания или сооружения на сваю, улучшает ее сцепление с грунтом и предотвращает ее проваливание. Этот тип оголовка наиболее прост в изготовлении и применяется в большинстве случаев.

2. Оголовок с шарнирным соединением

   Оголовок с шарнирным соединением позволяет свае в некоторой степени вращаться и изгибаться, что позволяет учесть возможные деформации и перемещения в месте соединения сваи и строительной конструкции. Этот тип оголовков применяется в случаях, когда местные условия подразумевают сдвиги, вращения и деформации свай и строений из-за геологических или геодинамических факторов.

3. Оголовок с разветвлением

   Оголовок с разветвлением представляет собой структуру с несколькими выступающими частями на свае. Он используется в тех случаях, когда требуется перераспределение нагрузки или соединение нескольких свай. Оголовок с разветвлением может быть использован при строительстве фундаментов, мостов, дорожных сооружений и других объектов.

Выбор типа оголовка сваи зависит от конкретных условий, требований и нагрузок на сваю. При проектировании и строительстве необходимо учитывать все факторы и выбирать оптимальный вариант оголовка для обеспечения надежности и устойчивости строительной конструкции.

Предназначение

Строительный элемент под названием оголовок представляет собой металлическую пластину с приваренной к ней короткой трубой и ребрами жесткости. Оголовком накрывается верхний торец сваи после ее заглубления. Он крепится к опорному элементу при помощи сварки или болтовым соединением.

Функция оголовков состоит в том, чтобы стать опорой для последующих уровней надстройки и равномерно распределять нагрузку на фундамент от всего строения. На плоскость оголовков будут опираться строительные плиты и балки. Также на них может производиться крепление бруса. В связи с этим все опорные элементы должны быть расположены на одном уровне относительно друг друга.

Также благодаря установке торцового наголовника степень повреждения сваи коррозией значительно снижается.

Оголовки могут быть разной формы и типа в зависимости от вида и конфигурации используемых при строительстве свай.

Изготавливаются торцовые элементы из высокопрочной конструкционной стали. Для дополнительной защиты оголовки покрывают грунтовками на основе алкидов.

Виды опорных элементов:

• Винтовые. Такие сваи представляют собой металлические трубы различного диаметра, имеющие винтовое основание. При вращении металлической опоры она погружается в грунт на нужную глубину. Для закрепления опорного элемента после заглубления в полость трубы заливается бетонный раствор. Размеры диаметра таких опорных конструкций варьируются от 108 мм до 325 мм.
• Буронабивное или бетонное основание. Для установки требуется пробивание почвы буром. В углубления помещается каркас из арматуры и заливается бетон.

Преимущества винтовых свай:

• хорошо удерживают строение при обширных паводках;
• могут использоваться для строительства на неустойчивых почвах и неоднородном рельефе;
• установка опорных элементов может производиться при любых погодных условиях, включая морозы;
• равномерное распределение нагрузки от всего строения, исключение – перегрузки фундамента и перекосы;
• позволяют осуществлять регулируемый подъем строения над уровнем грунта.

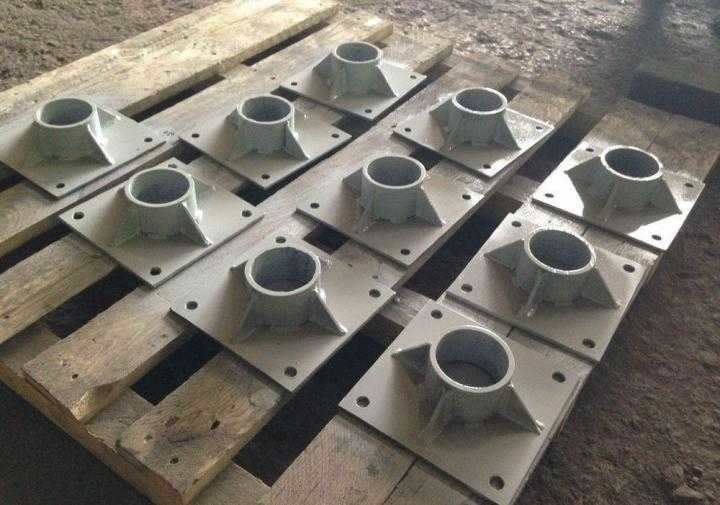

Оголовки для винтовых свай имеют основание в виде круглой короткой трубы различного диаметра.

Торцовые элементы для свай, прежде всего, различаются по форме верхней пластины. Они могут быть П- и Т-образными.

П-образные элементы имеют на своей поверхности скобы. Они монтируются на сваи для последующей укладки на них балок или бруса

Причем важно подобрать ширину скоб, строго подходящую под размеры балок

Второй тип оголовков имеет полностью гладкую поверхность. На него может укладываться и плиточный ростверк.

Следующий параметр наголовников на сваи – это диаметр пластины и трубчатого основания. Эти размеры зависят от диаметра опорных элементов, установленных в основе фундамента возводимого строения.

Минимальный диаметр круглой трубы нижней части оголовка составляет 57 мм. Максимальная нагрузка, которую можно возложить на подобную основу, – не более 800 кг. Такие тонкие сваи используют обычно для строительства облегченных зданий и конструкций: гаражей, сараев, беседок.

Максимальный размер основы оголовка составляет 108 мм. Он монтируется на толстую и прочную опору. Такие конструкции выдерживают массу до 3,5 тонн. Они могут заглубляться в любой тип грунта. Используются для строительства опоры под тяжелые здания и конструкции, в том числе мосты.

Также наголовники могут быть приварными или съемными. Первый вид крепится к основе при помощи сварки. Съемные торцовые элементы могут закрепляться болтами.

Разновидности, размеры и функции

Оголовок-проушина для винтовой сваи

Вершина вертикальной опоры бывает в форме круга, квадрата и многоугольника, очертание выбирается по образу свайного стержня. Виды оголовников различаются по способу фиксации.

В зависимости от формы и функции верхушки бывают:

• Т-образные. Крепятся на болты или варятся к внутренности опоры. Такая форма позволяет монтировать плитную опалубку для следующего бетонирования.
• П-образные. Надеваются на сваю сверху. Предназначаются для монтажа ростверков и балок.

Стержни выполняются из дерева, бетона, но распространенными являются железобетонные и металлические винтовые разновидности. Опоры делаются разборными и несъемными.

Железобетонные

Железобетонный оголовок

Сваи делают длиной 3–12 метров, чаще со сплошным сечением в виде квадрата. Производятся жб стержни с треугольным, круглым, сложным призматическим основанием. Внутри располагается арматура в форме объемного каркаса для сопротивления нагрузкам от строения и усилиям при погружении. На вершине сваи увеличивается объем конструкционного металла в виде усиленного оголовка.

Оголовок для сваи из железобетона имеет минимальный габарит 20 х 20 см, длина стержня определяется нагрузкой от здания. Монтаж свай и выравнивание головок требует больших материальных затрат. Простая конструкция сваривается в виде стального листа с установленными насадными кольцами и элементами жесткости в виде ребер.

Деревянные

Деревянные сваи

Для таких опор используют хвойные породы древесины с пониженной способностью к впитыванию влаги. Ставят длинномерные бревна диаметром до 40 см, предварительно их пропитывают противогнилостными составами. Древесные опоры бывают пакетные, одиночные и составные, погружаются механическими и дизельными молотами, вибропогружателями.

На концах стержней устраивают металлические башмаки в виде четырехгранной или трехгранной пирамиды. Они воспринимают нагрузку от ударов при заглублении и не дают заостренному древесному шпунту деформироваться и расслаиваться. Голова сваи делается из листовой стали или выливается из чугуна и предохраняется бугелем в форме металлического кольца.

Винтовые

Оголовок для винтовой сваи

В строительстве такой тип представлен трубами из стали (диаметр от 50 до 350 мм) с лопастями внизу, которые входят в грунт винтовыми движениями и впоследствии бетонируются внутри. Толщина стенок таких свай составляет 4 – 6 мм, а длина варьируется от 4 до 12 метров. Носок стержня заостренной формы, а торец наземной части снабжается металлическим оголовком для винтовых свай, который приваривается к внешней оболочке трубы.

Конструкция верхушки зависит от значимых характеристик ростверка, который подпирает первый венец из бруса, монолитное основание или железобетонную балочную перемычку. Оголовок винтовой сваи делается из конструкционной стали высокого качества, торцевой элемент обрабатывается грунтовочными составами на базе алкидов.

Разборные

Съемные окончания применяются реже неразборных видов, используются в случае временного сооружения или при ручной установке опорных элементов Стержень вкручивают до отметки промерзания почвы, после поверки лишнюю часть срезают и надевают головку.

Шпунты сверлятся накрест в нескольких местах, и вместо сварки ставятся шпильки или болты с гайками. Правильно сконструированная опора с хорошей затяжкой метизов не имеет люфта. Разборные головки применяются при бетонировании основания в тяжелой почве или в случае установки деревянных шпунтов. Съемные окончания изготавливаются на заводе по сериям, каждой из которых присваиваются стандартные размеры, используется сталь СП-5.

Монтаж сваи со съемным оголовком

Неразборные

Приваривание оголовка к свае

Приваренный оголовок фундамента ставится при выемке отверстий с помощью ямобура, положительный момент заключается в предупреждении попадания влаги и кислорода внутрь опоры. Перед сваркой напильником выделяется край головки, зачищается болгаркой на ширину 3 см.

Схема монтажа:

• установка верхушки в контрольное положение;
• прихватка электродом в нескольких точках;
• полноценное приваривание;
• оставление вентиляционной отдушины;
• отбивка шлака и окраска.

Сварку ведут электродами универсального действия, рассчитанными на ток в 100 А.

Обварка винтовых свай

Обварка винтовых свайпроисходит с использованием швеллера 2 основными методиками.
+

• Первая методика
  . В качестве оголовка обвариваемой сваи хороший вариант – закрепленный швеллер. Его к прикрепляют в верхней части винтовой сваи. Эта методика применяется для фундаментов каркасных домов. Толщина несущей стеновой конструкции менее 15см.
• Вторая методика
  . Эта методика используется, если ростверк фундамента сложен из бруса и бревен с диаметром более 15см. Совместно применяют швеллеры и оголовки 20-25×20-25см. Швеллер варится к нижней части полки оголовка одним боком, а другим – к свайному стволу.

Подгонка свай

Для придания опорным элементам одинаковой высоты применяется их обрубка или обрезка. Этот процесс несколько трудоемок и требует сноровки, но все же вполне выполним своими руками.

Этапы работ:

• В начале следует выбрать контрольную опорную сваю. Именно на ее высоту надо будет ориентироваться при коррекции длины других опорных элементов.
• На остальных опорах маркером наносится линия, по которой будет производиться обрубка или обрезка трубы. Единство горизонтали следует сверять с лазерным или гидравлическим уровнем.
• Срубка концов опорных элементов выполняется с помощью тяжелого отбойного молотка. Предварительно линия обрубки зачищается напильником. Удар наносится горизонтально по верхнему краю трубы.

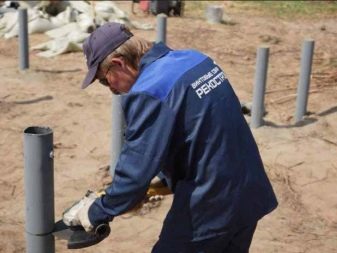

• Для обрезки труб основания можно использовать болгарку или абразивную пилу. Срез производится по намеченной маркером линии движением вдоль диаметра основы либо к центру сваи.
• Еще одним вариантом для среза концов свай является применение гидравлического оборудования. Его аренда, а тем более покупка, стоят недешево. Однако этот способ дает возможность сделать срез очень ровно, без повреждения или скола всей основы.

Установка торцов:

• Подготовленные сваи следует зачистить от краски при помощи шлифовального оборудования.
• Оголовок насаживается на основу. При помощи уровня следует проверить его горизонтальность.
• Осуществляется предварительная приварка элемента в 3-4 местах точечной сваркой.
• Сварочным аппаратом оголовок приваривается по всей окружности. Следует оставить не приваренным небольшой участок в 5-10 см. Он необходим для прохода воздуха и вентиляции внутри трубы основания.
• Шов от сварки следует зачистить и нанести краску или грунтовку.

Оголовки свайных опор предназначены для крепления обвязки под возводимый объект. В зависимости от проекта можно использовать различные типы их конструкций, позволяющие обеспечить прочность и надёжность закрепления здания. Однако для правильного их расположения на горизонтальном уровне в одной плоскости и предотвращения перекосов здания необходима срубка оголовков свай. Правильно выполненный этап срубки будет гарантировать устойчивое положение объекта и равномерное распределения нагрузки на опоры.

Навесная гидравлическая аппаратура

Гидравлическое оборудование простое и универсальное, благодаря чему очень популярно. Его крепят к любым гидравлическим экскаваторам и тракторам. Данное оборудование работает за счет синхронного движения круговых поршней. Они одинаково давят на режущие зубцы по периметру сваи, и если один зуб натыкается на арматуру, другой давит сильнее. Благодаря этому срез оголовка происходит без повреждений бетона и арматуры свай.

Есть целый ряд моделей аппаратуры, которая рассчитана под сваи определённого размера. Помимо этого существуют универсальные модели, которые подходят для большинства размеров. Режущие зубы выбираются на основе типа, конструкции, арматуры и каркаса свай. Только благодаря правильному подбору инструмента оголовки свай будут срезаны качественно и правильно.

Специалисты компании «Сваисад» производят установку свай, а также точную и правильную срубку оголовков. Мы используем в своей работе качественное оборудование и квалифицированных специалистов, которые делают всё точно и качественно, без повреждения сваи. В результате Вы получаете надежное и прочное свайное поле, готовое к строительству здания.

Размеры оголовка

Если вы решили возводить баню, дом, постройки хозяйственного назначения, дачи, то самым лучшим вариантам остается фундамент на сваях. Благодаря такому устройству удается сделать все максимально удобным и комфортным. Поим этого, строительство может происходить на любой местности, даже если она содержит перепады высоты или заглубление в почву.

На схеме — устройство и размеры винтовых свай

Такой параметр, как размер оголовка для винтовой опоры может принимать различные значения. Зависит он от диаметра изделия. Чаще всего люди приобретают опоры, диаметр которых 108 мм, а оголовок принимает такой размер 200х200, а толщина его 4 мм. Стоит такое изделие 350-380 рублей.

Таблица 1 – Зависимость размеров оголовка от диаметра сваи

В течение 10 лет основание на винтовых опорых пользуется таким широким спросом. Причина такой востребованности связана с большим количеством преимуществ, к которым можно отнести следующее: прочность, долговечность и надежность. Сегодня производятся сваи самых различных размеров, с разными диаметрами и разнообразным предназначением. Рассмотрим самые основные размеры винтовых свай.

Диаметр 57 мм

Для этого варианта характерна несущая способность в 800 кг. Для такого изделия не страшна представленная нагрузка, даже при условии, что процесс монтажа осуществляется на пучинистом грунте. Применять такой фундамент разрешено на переувлажненном грунте и на почве, имеющей неровную поверхность.

Используют такой вариант опор при монтаже оградительных конструкций и строительстве не слишком тяжелых построек хозяйственного назначения. Сюда можно отнести беседки и гаражи. Процесс установки винтовых свай с диаметром 57мм может вестись самостоятельно вручную. По причине своей малой габаритности монтажные работы не занимают много времени.

Каковы минусы винтовых свай можно узнать из данной статьи.

К достоинствам такого типа можно отнести длительный срок эксплуатации. Они способны прослужить вам в течение 90 лет. Достигается это преимущество по причине неуязвимости к отрицательным воздействиям климата, надежности и прочности.

Диаметр 89 мм

Для такого изделия несущая способность может составлять 1,4 тонны. Сфера использования винтовых свай такого типа – это строительство домов и зданий в заболоченных участках и на торфяной местности. Достигается это благодаря прекрасным способностям выдерживать высокие нагрузки.

Применять такой вариант разрешено при строительстве гаражей, оградительных конструкций. Также люди активно начинали использовать винтовые опоры с диаметром 89 мм при строительстве дач и бань.

О том какое время сохнет фундамент из бетона можно узнать из данной статьи.

Еще они могут быть задействованы при возведении пирсов, речных причалов. Процесс установки ведется с использованием специальной техники. Конечно, проводить такие мероприятия можно и вручную, только при условии, что вы обладаете необходимыми навыками.

Какова толщина фундамента должна быть для двухэтажного дома можно узнать из данной статьи.

Диаметр 108 мм

Для таких изделий несущая способность достигает 3,5 тонны. Задействую их при возведении каркасно-щитовых домов или при строительстве бревенчатых зданий и домов из бруса. Еще применять такой тип свай могут в процессе установки ангаров и тяжелых заборов. Процесс монтажа осуществляется только механическим способом и при помощи специального оснащения.

О том какой марки бетон нужен для ленточного фундамента можно узнать из данной статьи.

Диаметр 133 мм

У этих изделий несущая способность может достигать до 6 тонн. Применяют их на любой местности при возведении крупных зданий с использованием газобетонных блоков или кирпича, при строительстве монолитных конструкций.

Процесс установки предполагает использование специальных знаний и навыков, а также не обойтись без специального оснащения. К достоинствам этого изделия можно отнести:

• экономичность;
• отличная надежность;
• длительный срок эксплуатации;
• всесезонность и особая прочность, благодаря которой монтажные работы могут происходить при любых климатических условиях.

О том какая марка бетона нужна для фундамента дома можно прочесть из статьи.

Что касается этого параметра, то его определяют с учетом диаметра изделия. На основании этого длина свай может принимать следующие значения:

• диаметр 57- длина 4000 мм;
• диаметр 89- длина 4000 мм;
• диаметр 108- длина 2500 мм.

Способы монтажа

Используется глухая и открытая посадка на торец стержня. Первый вариант обозначает полное закрытие верха шпунта, как крышкой. Перед приваркой такого окончания свая обрезается в уровень и внутрь укладывается цементно-песчаная смесь.

Открытая посадка означает, что в центре оголовка есть отверстие для прохода внутрь стержня. Это полезно, если свая привозится с уже установленным окончанием на заводе. Другим вариантом может быть прокладка коммуникаций в теле сваи. Открытое отверстие принимает внутрь осадки, поэтому такой оголовок накрывается ответной деталью или герметизируется водоотталкивающими составами, например, смолой или битумом.

Молотом

Отбойник откалывает частички бетона с верхней поверхности сваи, которая признается лишней путем замеров. Процесс трудоемкий, выполняется длительное время, поэтому за рабочий день бригада из трех человек срубает головки 15 опор.

На шпунте отмечается (прочерчивается) линия разметки, по которой следует укоротить опорный элемент. Молотом постепенно отделяются небольшие части до достижения требуемой отметки. Иногда используется механический молот, например, дизельное устройство. Молот методично сбрасывается на поверхность, а подъем происходит за счет отдачи. Гидромолот действует точнее, т.к. отдачи и сбрасывания не происходит.

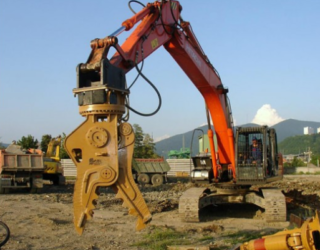

Гидравлическими ножницами

Гидравлические ножницы

Универсальное оборудование позволяет делать работу качественнее и выравнивать поверхность. Резцы на поршнях синхронно разрушают и убирают лишние куски свайной верхушки. Ножницы ставятся на разную технику подходящую мощности, имеющую гидравлическую подачу. Переустановка на экскаватор или трактор делается для снижения стоимости эксплуатации гидравлических ножниц.

Торцы опоры срезаются с помощью дисковых пил, станочных фрез, ручных устройств. Трудозатраты при таком экономичном методе небольшие, работа идет быстрее. Выбирается правильный диаметр фрезы и устанавливается оптимальный рабочий режим.

Метод с применением режущих фрез

Срубка оголовков свай может выполняться одним из следующих способов:

• ручным, с применением портативных инструментов;
• автоматическим режущими фрезами;
• специализированным гидравлическим оборудованием.

Ручной метод

Обрезка оголовков вручную производится с помощью пилы или резака

Обработать оголовки свай ручным способом достаточно сложно и трудозатратно. Поэтому данный способ неприменим при строительстве ответственных сооружений, но вполне оправдан при возведении ограждений, малоэтажных зданий и подсобных построек. Он отличается дешевизной и отсутствием необходимости привлечения специалистов со спецоборудованием.

Для ручной срубки винтовых свай применяют гидравлические ножницы. Процесс отличается простотой и не требует наличия квалификации рабочих. Его суть заключается в следующем:

1. На сваю одевается и фиксируется специальная насадка в форме кольца на линию среза.
2. Ножницами отрезается лишняя часть опоры вдоль насадки.

Вся процедура срезания займёт не более 15 минут, в зависимости от диаметра сваи. Однако качество среза при этом не будет идеальным и потребуется дополнительная обработка.

Процесс обрезки сваи фрезой может производиться как вручную, так и автоматически

Оборудование для срезки оголовков при помощи фрез применяется для любых типов свай, выполненных из любого материала. Это позволит на одной стройплощадке возводить различные объекты благодаря универсальности инструмента.

Срезка может производиться в ручном или автоматическом режиме, что позволяет профессионалу выполнить работу максимально точно и качественно. Основная сложность метода заключается в правильном выборе подходящего резца и его позиционировании относительно винтовой сваи.

Меньший диаметр фрезы не позволит выполнить качественный разрез. Поэтому рекомендуется использовать фрезу с диаметром, равным толщине стенок, и грамотно выбирать режимы работы инструмента.

Последовательность действий следующая:

1. Проводится разметка свай.
2. Подбирается резец под конкретные условия работы.
3. Настраивается инструмент на необходимое количество оборотов.
4. Производится срезание по кольцу либо к центру сваи.
5. Через определённые промежутки времени делается пауза для остывания кромки фрезы.

Если применять инструменты с водяным охлаждением фрезы, то можно существенно повысить производительность труда за счёт отсутствия необходимости периодических остановок.

Посмотрите видео, как производится обрезка сваи с помощью резца.

В отличие от предыдущих двух методов, способ с использованием гидравлического оборудования выгодно отличается не только универсальностью применения, а и высокой точностью срубки винтовых свай.

Навесное оборудование может быть легко смонтировано на любую технику с гидравлическим приводом достаточной мощности, например, экскаватор или трактор. Это позволяет существенно экономить финансы на аренде дополнительной техники, а также не загромождать место на стройплощадке.

Использование срезки с помощью фрез подходит абсолютно для любых типов свай. Вся процедура будет выполнена точно и качественно, так как может производиться и в автоматическом, и в ручном режиме.

Срубку оголовков выполняют после забивки или запресовки свай

Главное – правильно выбрать резец , учитывая свойства и размеры сваи. Если выбор будет неправильным,то режущую часть можно повредить из-за перегрева. Стоит подбирать фрезу с таким же диаметром, как толщина стенок и правильно установить режимы работы инструмента.

Для качественного результата работы придерживайтесь определенной последовательности:

1. Сделайте разметку свай;
2. Правильно выберите резец;
3. Выставьте нужное количество оборотов;
4. Срезайте либо по центру сваи, либо по кольцу;
5. Давайте остынуть фрезе, чтобы избежать перегревания.
6. Технология приваривания оголовка

Технология приваривания оголовка очень проста — нужно выделить напильником край оголовка, провести зачистку болгаркой с корд щеткой по линии в 2-3 см.

Сварка производится по такой схеме:

• Установка оголовка на сваю, контролируя правильное положение;
• Припаивание точечной сваркой в нескольких местах;
• Полное приваривание элемента;
• Уборка шлака и покрытие краской;
• Сохранение места для вентиляции в 1-2 см;
• Применение универсальных электродов и сварочного тока в 100 А.

Виды и размеры

Форма оголовка может быть в виде круга, квадрата, прямоугольника, многоугольника. Она соответствует форме самой сваи.

Свайный оголовник может иметь форму в виде буквы «Т» или «П».
Конструкция в виде буквы «Т» позволяет устанавливать опалубку или плиты для последующей заливки фундамента. Конструкции в виде буквы «П» позволяют устанавливать только балки.

Самыми распространенными видами свай, применяемых при строительстве зданий, являются железобетонные и винтовые.

Железобетонные

Трубы из бетона устанавливают в пробуренный участок земли. Сваи обладают высокими прочностными свойствами, устойчивостью к коррозии, перепадам температур. Их используют при масштабных строительствах многоэтажек, торговых центров, производственных зданий. Установка таких конструкций требует немалых финансовых вложений.

Винтовые

Конструкции представляют собой металлические трубы с винтовой поверхностью. Погружение в землю таких элементов производится путем закручивания трубы вокруг своей оси. Сваи применяются при строительстве менее крупных объектов, например, частных жилых домов. Их установка не требует применения дорогостоящей техники, а также крупных вложений.

Среди винтовых свай выделяют следующие типы:

• конструкция, по внешнему виду напоминающая шуруп с резьбой среднего размера;
• конструкция с широколопастной поверхностью с завитком в нижней части опоры;

Деревянные

Такие опорные элементы применяются при строительстве одно- или двухэтажных построек.

Различают два вида опорных конструкций.

Разборные

Оголовки крепятся с помощью болтов. Снимаемые элементы применяются при заливке фундамента на тяжелый грунт, при установке опорных конструкций вручную, а также в деревянных опорах.

Неразборные

Оголовки крепятся к сваям с помощью сварных швов. Следует отметить, что такой шов имеет небольшой зазор. Это необходимо для того, чтобы во внутреннюю поверхность поступал воздух. Такие элементы применяются в случае использования бура для установки опор.

Размеры оголовка подбираются в зависимости от вида, диаметра сваи, а также от веса конструкции, которая устанавливается на оголовок.
Его диаметр должен быть немного больше, чем диаметр сваи. Это необходимо, чтобы конструкцию можно было легко соединить.

Например, диаметр средней части винтовой опоры находится в диапазоне от 108 до 325 мм, а диаметр самого оголовка усиленного может составлять 150х150 мм, 100х100 мм, 200х200 мм и другие. Для их изготовления применяется сталь 3СП5. Такие сваи способны выдерживать нагрузку до 3,5 тонн. Они подходят для любого типа грунта.

Оголовки серии Е, изготавливающиеся из стали СП 5, толщина которой составляет 5 мм, имеют размеры 136х118 мм и 220х192 мм. Оголовки серии М имеют размеры 120х136 мм, 160х182 мм. Оголовки серии F, применяющиеся для фиксации обвязки, имеют размеры 159х220 мм, 133х200 мм. Оголовки серии U, изготавливающиеся из стали, имеют размеры 91х101 мм, 71х81 мм.

Наименьший диаметр оголовков представлен серией R. Сваи имеют размеры диаметра 57 мм, 76 мм или 76х89 мм. Такие конструкции способны выдерживать сравнительно небольшой вес постройки. Поэтому их чаще применяют при возведении беседок, гаражей, летних домиков.

Сваи с диаметром 89 мм используют при строительстве небольших построек в местах повышенного содержания грунтовых вод.

Бетонные сваи имеют оголовок в форме квадрата, минимальные размеры сторон которого составляют около 20 см. Длина таких свай зависит от веса возводимого строения. Чем больше тяжесть, тем длиннее должна быть свая.

Монтаж методом срубки

После установки свай в грунт, необходимо хвостовые части привести к единому горизонтальному уровню для устройства горизонтальной обвязки. Такую процедуру можно выполнить методом срубки или обрезки ненужного участка сваи. Для этого строительным уровнем (лазерным или гидроуровнем) отмечают проектную отметку и последовательно передают ее на каждую сваю.

Если изделие изготовлено из железобетона, то можно срубить лишнюю часть сваи отбойным молотком. Такой вариант считается самым дешевым, правда, не всегда эффективным. Часто для этих целей используют более дорогое оборудование – гидравлические ножницы, которые дают четкую линию реза и увеличивают производительность труда. В этом случае срубка будет происходить значительно быстрее.

На срубку голов свай с применением гидравлических ножниц уходит значительно меньше времени, примерно 5–10 минут. Такая высокая производительность достигается за счет особого устройства гидроножниц: кольцевая насадка устанавливается по отмеченному уровню на верхнюю часть сваи. Благодаря этому его режущая кромка легко отделяет арматурный каркас от бетонной оболочки идеально ровно.

Смонтированная свая
