Классификация видов обсады для сооружений из дерева
Специалисты классифицируют конструкции на несколько видов с учетом разных признаков.
Самый дешевый и простой способ устройства обсады – закладной брусок
В зависимости от формы обсады подразделяются на:
- Обсада «закладной брусок». Это самый недорогой тип окосячки. Из обычной доски, толщина которой составляет 30-50 мм, делается короб. Изнутри проема вырезают паз под брус. Эта простая конструкция очень быстро собирается, но стоит помнить, что, выбрав ее, придется отделывать откосы после установки окна.
- П-образные, их еще называют «в колоду». Этот классический вид делается путем вырезания в торце стены шипа, на который устанавливают вертикальные элементы окосячки. По ним при усадке двигается сруб. Эта конструкция позволяет снять нагрузку на оконные и дверные проемы и дает возможность правильно функционировать вставленным в них рамам. Окосячку пропитывают антисептическим раствором и утепляют между шипом и пазом. Чтобы не было сквозняка, под подоконником делают ветровой замок. Над верхней частью обсады прокладывают мягкий утеплитель.

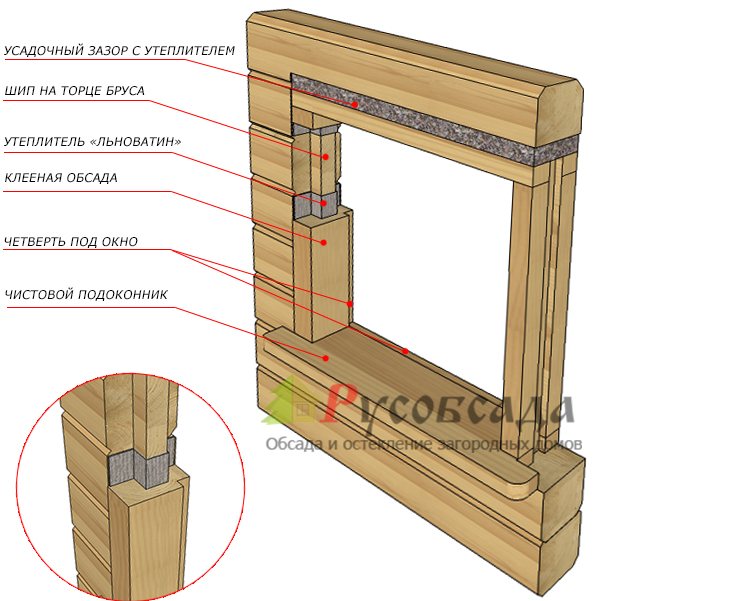

- Т-образная обсада или, как ее еще называют, – «в шип». В торцевой части проема вырезается паз, боковые части короба делаются с т-образным профилем. На стояках обсады нужно вклеить бруски, обеспечивающие ребра жесткости, которые удерживают окосячку в определенной форме. При изготовлении такого вида короба необходимо точно придерживаться технологии. Не крепите бруски гвоздями или саморезами, это повлияет на промерзание проема. Обязательно обработайте дерево антисептиком и утеплите швы специальным материалом.
Тип окосячки и способ монтажа выбираются в соответствии с особенностями строения
Вид обсады выбирают в зависимости от строения. Какой лучше сделать в конкретном случае, подскажет профессионал.
Кроме перечисленных видов, строители различают следующие типы обсады:
- Черновая. Этот тип недорогой и подходит для строений, проемы которых будут в дальнейшем отделываться.
- Чистовая. Если выбрать этот вариант, то в дальнейшем не придется выполнять отделку откосов.
- Еврообсада. Такой тип потребует дополнительной отделки откосов. Особенностью является применение клеевого материала из цельных сосновых ламелей.
- Силовая. Этот вариант специалисты советуют применять в арочный проем, а также использовать для панорамных окон, балконных блоков.
- Арочная. Такой вариант применяют для укрепления арок. Делают как из цельного дерева, так и из клеевого бруса. Стоимость будет зависеть от вида материала, из которого обсада изготавливается.
- Комбинированная. Применяя такой тип окосячки, нужно знать, что основание короба выполняется из хвойных пород дерева, а верхний слой клеится из дубовой, сосновой или буковой плиты. Такой вариант обсады – более дорогой.
Классификация видов обсады для сооружений из дерева
Специалисты классифицируют конструкции на несколько видов с учетом разных признаков.
Самый дешевый и простой способ устройства обсады — закладной брусок
В зависимости от формы обсады подразделяются на:
- Обсада «закладной брусок». Это самый недорогой тип окосячки. Из обычной доски, толщина которой составляет 30-50 мм, делается короб. Изнутри проема вырезают паз под брус. Эта простая конструкция очень быстро собирается, но стоит помнить, что, выбрав ее, придется отделывать откосы после установки окна.
- П-образные, их еще называют «в колоду». Этот классический вид делается путем вырезания в торце стены шипа, на который устанавливают вертикальные элементы окосячки. По ним при усадке двигается сруб. Эта конструкция позволяет снять нагрузку на оконные и дверные проемы и дает возможность правильно функционировать вставленным в них рамам. Окосячку пропитывают антисептическим раствором и утепляют между шипом и пазом. Чтобы не было сквозняка, под подоконником делают ветровой замок. Над верхней частью обсады прокладывают мягкий утеплитель.
- Т-образная обсада или, как ее еще называют, – «в шип». В торцевой части проема вырезается паз, боковые части короба делаются с т-образным профилем. На стояках обсады нужно вклеить бруски, обеспечивающие ребра жесткости, которые удерживают окосячку в определенной форме. При изготовлении такого вида короба необходимо точно придерживаться технологии. Не крепите бруски гвоздями или саморезами, это повлияет на промерзание проема. Обязательно обработайте дерево антисептиком и утеплите швы специальным материалом.
Тип окосячки и способ монтажа выбираются в соответствии с особенностями строения
Вид обсады выбирают в зависимости от строения. Какой лучше сделать в конкретном случае, подскажет профессионал.
Кроме перечисленных видов, строители различают следующие типы обсады:
- Черновая. Этот тип недорогой и подходит для строений, проемы которых будут в дальнейшем отделываться.
- Чистовая. Если выбрать этот вариант, то в дальнейшем не придется выполнять отделку откосов.
- Еврообсада. Такой тип потребует дополнительной отделки откосов. Особенностью является применение клеевого материала из цельных сосновых ламелей.
- Силовая. Этот вариант специалисты советуют применять в арочный проем, а также использовать для панорамных окон, балконных блоков.
- Арочная. Такой вариант применяют для укрепления арок. Делают как из цельного дерева, так и из клеевого бруса. Стоимость будет зависеть от вида материала, из которого обсада изготавливается.
- Комбинированная. Применяя такой тип окосячки, нужно знать, что основание короба выполняется из хвойных пород дерева, а верхний слой клеится из дубовой, сосновой или буковой плиты. Такой вариант обсады – более дорогой.
Назначение обсады и ее разновидности
Дерево реагирует на усыхание неравномерно. Более всего меняются линейные размеры поперек направления волокон, а продольные размеры почти остаются неизменными. При усадке деревянного дома из бревна или бруса уменьшается высота стены, и соответственно высота проемов (оконных, дверных). Чтобы окно не «сжималось», а его подвижные створки не заклинивались, устанавливают черновую деревянную раму — обсаду.
Она компенсирует влияние усадки за счет следующих факторов:
- скользящего способа вертикального крепления к стене в проеме;
- зазора между верхней доской черновой рамы и верхним венцом самого проема;
- использования для окосячки исключительно сухой древесины, которая прошла уже этап усушки.
Существуют разные виды окосячек, отличающихся между собой способом создания скользящего крепления. Хотя основной принцип фиксации обсадной рамы в проеме одинаков — это соединение типа «шип и паз».
Можно выделить следующие варианты:
- Пазы вырезают в торцах боковых стен проема.
Обсадную раму изготавливают заранее из обычной строганой доски. К ней в комплект заготавливают закладные бруски, сечение которых должно быть меньше ширины и глубины паза.
Бруски закладывают в пазы, чтобы они в них свободно скользили. К брускам крепят обсадную раму.
Достоинство способа — простота изготовления. Недостатки — щель между закладными брусками и обсадой, а также риск того, что шурупы могут вылезти сбоку бруска и заклинить его в пазу проема.
- Пазы вырезают в боковых стенах проема. Для боковых стоек обсадной рамы используют профилированный брусок с «Т-образным» сечением.
Сборку рамы проводят на месте (в самом проеме), заложив шипы боковых стоек в пазы проема.
Достоинство — отсутствие щелей в обсадной раме. Недостаток — сложность сборки.
- Шипы вырезают в боковых стенках проема.
Пазы делают в боковых стойках обсадной рамы. Сборку обсады проводят на месте.
Достоинства и недостатки такие же, как и во втором варианте.
Последствия нарушения технологии
Нарушение технологии монтажа обсады для деревянного дома может привести к серьезным последствиям, включая:
- Повреждение стен — если обсаду установить неправильно или использовать материалы плохого качества, это может привести к повреждению стен дома. В результате может возникнуть протекание, грибок или другие проблемы со здоровьем.
- Потеря тепла — если обсаду установить неправильно или использовать материалы плохого качества, это может привести к потере тепла. В результате может возникнуть необходимость в дополнительном отоплении дома.
- Разрушение конструкции — если обсаду установить неправильно или использовать материалы плохого качества, это может привести к разрушению конструкции дома. Это может произойти из-за нарушения герметичности или неустойчивости конструкции.
Для того чтобы избежать подобных проблем, необходимо тщательно следовать технологии монтажа обсады для деревянного дома и использовать только качественные материалы.
Обсада в деревянном доме: цена и особенности изготовления
Коробка изготавливается из сухого (камерной сушки) калиброванного бруса, клееного или цельного. Сырой (с влажностью более 15%) материал не пригоден для выполнения обсадной коробки, вне зависимости от породы дерева.
При использовании массива берут лафет или брус толщиной 50…90 мм и более (выбранный паз должен для П-типа должен быть по глубине не более 1/3 толщины), причем ширина доски должна быть равна толщине стены. Клееные пиломатериалы используются со склейкой по пласти или микрошипу.
Важно: для крупных окон и дверей («французских», арочных, панорамных) используется только клееная обсада усиленного типа, так называемая силовая. Ее толщина достигает 90 мм и более.. Стоимость обсадной коробки сильно зависит от выбранной породы дерева, способа ее обработки, ширины и толщины досок, выбранного профиля
Так, наиболее дорогими будут изделия из лиственницы, кедра, дуба, намного дешевле модели из сосны и ели. Также на итоговую цифру влияет конфигурация коробки, наличие дополнительных элементов – например, наличников
Стоимость обсадной коробки сильно зависит от выбранной породы дерева, способа ее обработки, ширины и толщины досок, выбранного профиля. Так, наиболее дорогими будут изделия из лиственницы, кедра, дуба, намного дешевле модели из сосны и ели. Также на итоговую цифру влияет конфигурация коробки, наличие дополнительных элементов – например, наличников.
Наиболее дороги в силу своей сложности и трудоемкости арочные и многоугольные обсады. Они выполняются путем склейки или соединения в самозаклинивающий замок нескольких элементов, образующих заданную линию проема.
В таблице под названием «в колоду» подразумевается обсадная коробка П-профиля. Цены приведены ориентировочно, без поправок на стоимость древесины.

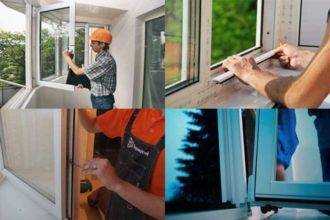

Особенности создания и установки короба для пластиковых рам
Производя монтаж окосячки в деревянном сооружении, нужно знать некоторые особенности ее установки. Короб может иметь ширину порядка 26 см. Встречается использование и большей ширины, но это иногда вызывает появление трещин в обсаде. Рекомендовано делать коробку, применяя материалы, влажность которых составляет 10-12 %. Чем суше сырье, тем более вероятно появление трещин.
Для установки окон-ПВХ используется усложненный вариант обсады
При монтаже пластиковых рам подходит усложненный вариант обсады. Делается лафет с пазами и выпиливается гребень.
Конструкция, собранная из бруса с пазами для гребня, называется лафетом для окосячки. Размер пазов делается таким, чтобы рама при усадке дома легко скользила по направляющим.
Цена на изготовление обсады зависит не только от величины проема, но и от сырья, из которого построен сам дом (сруб, бревно или брус). Чтобы получить качественное изделие, стоит заказывать его у проверенных строителей. Чтобы сделать обсаду своими руками, нужно разобраться во всех нюансах процесса и приобрести требующийся инструмент для работы.
Приступая к монтажу окон из пластикового профиля в деревянные стены, обратите внимание, что вставлять их без окосячки нельзя. Она поможет создать условия, при которых рама прослужит вам длительный период времени, не деформируясь и не требуя ремонта
Как правильно сделать монтаж обсады для деревянного дома
Популярный материал: дерево
Дерево является одним из самых популярных материалов для обсады деревянного дома. Этот материал имеет натуральный и долговечный характер, что делает его идеальным для экстерьера дома.
Для монтажа деревянной обсады необходимо использовать специальные крепежные элементы, которые предназначены для этой цели
Важно установить крепежные элементы на достаточном расстоянии друг от друга, чтобы обеспечить надежную фиксацию
- Преимущества деревянной обсады:
- Эстетически привлекательный вид
- Долговечность и надежность
- Экологическая совместимость
При выборе деревянной обсады рекомендуется обратить внимание на ее вид и качество, что повысит эстетику и функциональность вашего дома
Обсада деревянных и пластиковых окон
Существуют две их разновидности. Простая, которая примечательна наличием в припроёмных брёвнах предварительно выточенных пазов — для идеального вхождения одной стороны обсады.
Этот тип используют исключительно при установке простых деревянных окон. Потому что пластиковый профиль подобным образом закрепить уже нельзя, для пластиковых окон существует другая разновидность обсады.
Суть её такова: в торцах брёвен выпиливают гребень, и на него потом уже оденут лафет с пазом. При усадке гребень без проблем втиснется в паз лафета, а само окно никак не пострадает.
Окосячка оконных проемов
Для каждого из проёмов брусового дома изготавливается отдельно. Так же как и в строении из брёвен, установка обходится без шурупов, гвоздей, иных посторонних элементов. Зато для максимальной герметизации помещения укладывать утеплитель между бревном и рамой наоборот требуется.
На Руси веками выработана технология изготовления обсады, гарантирующая как высокие звуко- и теплоизоляционные свойства дверей и окон, так и долгую службу проёмов. Когда она изготовлена грамотно, то будет служить и до ста лет.
Обратите внимание!
Даже когда сруб после двухлетнего простоя дал усадку, то и тогда без обсады не обойтись. Потому как она, гарантируя сохранность изначальной формы проёма, делает саму стену существенно устойчивее.
Но, дополнительно к этому, ей можно придать функцию внешнего декора строения в качестве важного его элемента
В настоящее время налажена целая индустрии изготовления обсад, так что подобрать подходящие под экстерьер строения форму и цвет обсаду не составит трудности
Но, дополнительно к этому, ей можно придать функцию внешнего декора строения в качестве важного его элемента. В настоящее время налажена целая индустрии изготовления обсад, так что подобрать подходящие под экстерьер строения форму и цвет обсаду не составит трудности
Двери для бани: конструкции, выбор материалов, инструкция по самостоятельной сборке и монтажу
Окна в баню: размеры, виды, особенности, технологии монтажа конструкций
Пластиковое окно не закрывается – причины неполадок и их устранение
Виды обсад дверных проемов
Окосячка позволяет укрепить стены в проемах и предотвратить их искривление. Если искривления уже произошли, тогда окосячка может исправить ситуацию, скрепив их и выровняв. Она также защищает дом от проникновения потоков холодного воздуха и влаги. При этом теплый воздух остается в помещении – окосячка играет роль герметика.
Окосячка позволяет предотвратить усадку дома, остановить процессы его разрушения и деформации.
Существует несколько видов обсад дверных проемов
- Черновая. Качественная обсада с небольшой стоимостью.
- Чистовая. Такой вариант не требует выполнения чистки откосов.
- Еврообсада. Также не нужно выполнять чистку откосов.
- Силовая. Ее обычно устанавливают в арочные проемы, большие окна и большие дверные проемы.
- Комбинированная. Имеет недорогую стоимость и стильный внешний вид.
- Арочная. Состоит из цельного соснового массива.
Сроки производства разных осад зависят от того, какого размера и качества они будут
Важно выбирать качественные материалы, а также заранее рассчитывать размеры обсады. Сегодня производители предлагают широкий ассортимент недорогих, но довольно практичных и прочных обсад
Способ N 1. Установка дверей с помощью монтажа специального обсадного бруска
Порядок проведения работ посредством монтажа специального обсадного бруса выглядит следующим образом:
- Первым делом необходимо выпилить проем, предназначенный для установки дверной коробки. Его нужно пропилить таким образом, чтобы сверху и снизу остались половины бревна или бруса.
- Далее с помощью фрезы в торце проема нужно прорезать паз размером не менее 50 × 50 миллиметров. Для подгонки размера паза можно использовать стамеску.
- В образовавшийся проем вставляется брус. Нужно обязательно учитывать его длину. Если сруб новый, то размер бруса должен быть на 5 сантиметров меньше. Если строение уже дало усадку, то длина бруса должна быть меньше всего на 2 сантиметра.
В некоторых случаях брус нужно усиливать. Это можно сделать с помощью доски толщиной не менее 50 миллиметров, при этом ее ширина должна быть не меньше размерного показателя стены.
Иногда вместо бруса используются металлические швеллеры соответствующих размеров. Дополнительное усиление проема актуально при возведении тяжелых строений, например двухэтажных зданий.
Watch this video on YouTube
После того как брусья закреплены в боковых частях проема, следует сделать порог. Для достижения максимальной прочности используется брус толщиной минимум 10 сантиметров, который необходимо вырезать в Т-образной форме.
Способ N 2. Круговая обсада из бруса
Установку дверей в срубе вторым способом тоже можно выполнить своими руками. Принцип ее воплощения в жизнь не сильно отличается от первого. Все, что нужно сделать, – это установить заготовку под коробку, соблюдая правила, упомянутые выше.
Иными словами, надо установить брусья по всему периметру проема. Они могут быть скреплены друг с другом несколькими способами:
- методом шип-паз;
- саморезами;
- гвоздями.
Кроме того, допускается возможность монтажа обсады без использования креплений. Для этого нужно как можно плотней подогнать брусья друг к другу.
Следует отметить, что в большинстве случаев строительство срубов осуществляется по этому принципу. Давления, создаваемого весом строительных материалов, вполне достаточно для устойчивости конструкции. Брусья же необходимо устанавливать враспор.
Какие инструменты понадобятся для монтажа
Решая, как сделать дверной проем и вставить дверь, в первую очередь нужно определиться с необходимыми для этих работ инструментами. Они должны все время находиться под рукой. Это позволит выполнить монтаж максимально быстро. Для проведения работ потребуются:
- бензопила или электрическая пила с шиной;
- молоток;
- перфоратор;
- циркулярка или ручной фрезерный станок;
- стамеска;
- строительные измерительные приборы: уровень (желательно лазерный), рулетка и угольник.
Как правило, поиск инструментов не отнимет много времени, ведь все они, так или иначе, были использованы при монтаже сруба. Подготовив все необходимое и уяснив, как правильно установить дверь, можно приступать к проведению работ.

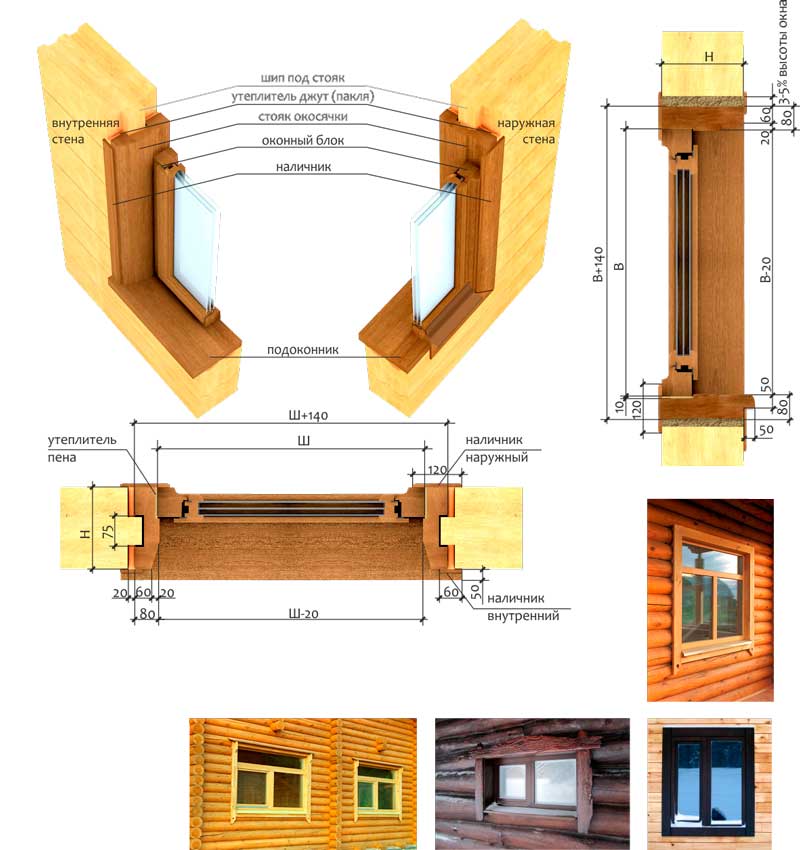

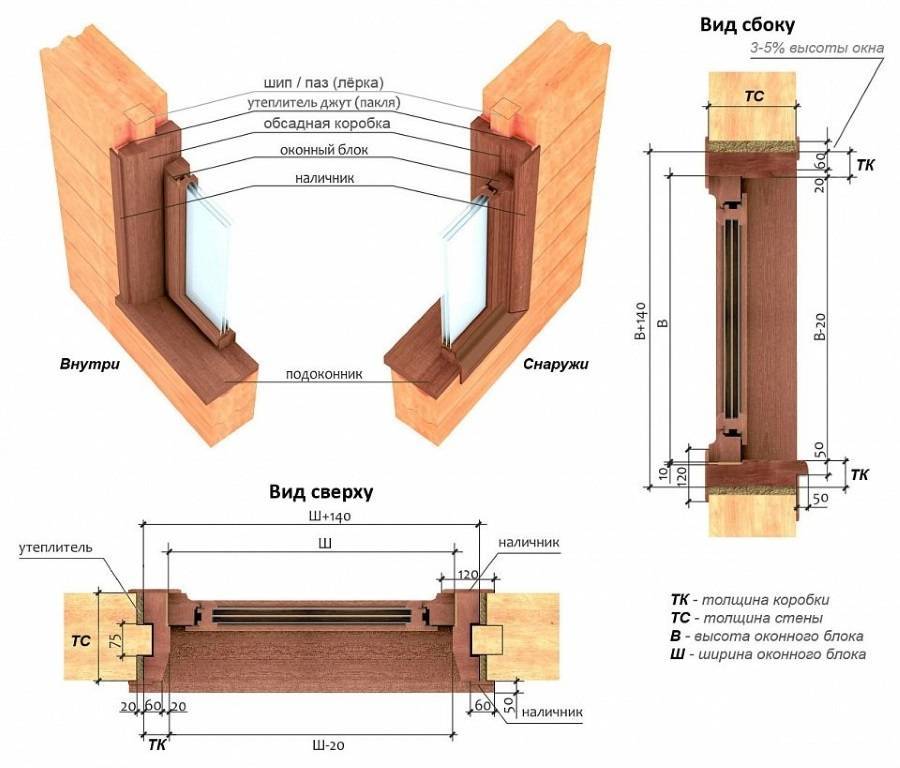

Установка окосячки и оконной рамы в проем
Правильный монтаж обсады для деревянного дома не может обойтись без установки окосячки и оконной рамы в проем. Это важный этап работ, требующий особого внимания и точности.
Перед установкой необходимо тщательно проверить размеры проема и размеры окосячки, чтобы избежать несоответствий. В случае необходимости, окосячку можно обрезать, но лучше, чтобы она подошла идеально.
Оконную раму устанавливают строго по уровню и вертикали, чтобы окно легко открывалось и закрывалось и не скрипело при использовании. При установке необходимо использовать специальные крепежные элементы для удержания рамы в проеме.
- Перед установкой окосячки и оконной рамы необходимо произвести грунтование деревянного проема специальным составом, который защитит дерево от гниения и повысит качество крепления.
- При установке окосячки не забывайте про установку герметика, который исключит проникновение воды и воздуха внутрь дома.
- Не экономьте на качественных крепежных элементах, которые должны надежно держать окосячку и раму в проеме.
Установка окосячки и оконной рамы в проем — это важный этап монтажа обсады для деревянного дома, который требует точности, профессионализма и тщательной подготовки. Не забывайте про качество материалов и инструментов, которые использовались для монтажа, так как от этого зависит долговечность и надежность вашей деревянной конструкции.
Виды окосячки
Сначала разберемся с профилями обсад. Фиксация за счет силы трения обеспечивается элементарным замком типа шип-паз. В одном случае на бревнах/брусе проема делают шип, в другом — вырезают паз.
В проеме выбирается паз или делается шип
Если баня у вас деревянная — сруб из бревен или бруса, то технология установки окон и дверей будет точно такая же, как и в доме. Разницы никакой. Так что все описанное касается и бани.

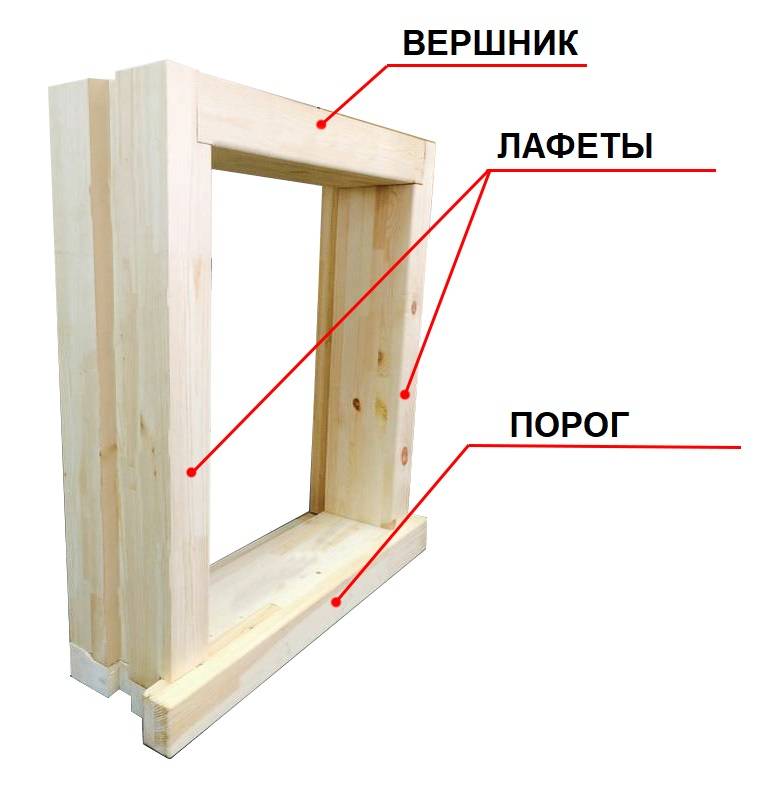

Монолитные обсадные коробки
Ответную часть часто делают из цельного деревянного бруса. Их еще называют монолитными или чистовыми. В зависимости от того, паз выпилен или шип, ответную часть делают П или Т-образную
Обратите внимание, что при монтаже окон или дверей, крепеж не должен заходить в брус/бревно стены. Чтобы обеспечить должную надежность, рамы крепят в самых » толстых» частях обсады
Обсадная коробка делается из бруса, в котором выбирается паз или вырезается шип. Соответственно профили обсады/окосячки бывают П или Т образными
Материал для обсадной коробки — монолитный или клееный брус. Использование клееного бруса в банях не приветствуется: при использовании невлагостойкого клея (а так обычно и бывает) от постоянных перепадов влажности клей разрушается, брус рассыпается. Потому лучше использовать монолитный брус требуемого размера
Только обратите внимание, что брус должна быть сухим — не более 12% влажности. Влажный потрескается или его поведет
Закажите на лесопилке брус нужного размера камерной сушки, или в течение 4-6 месяцев сушите его сами в тени на сквозняке
Закажите на лесопилке брус нужного размера камерной сушки, или в течение 4-6 месяцев сушите его сами в тени на сквозняке.
Этот тип обсады называется монолитной или капитальной. К ней уже можно крепить раму окна или двери. Если окна/двери пластиковые, «лицо» обсадного бруса можно оставить ровным. Если планируется установку деревянных изделий, под них выбирают четверть.
Под установку деревянных окон/дверей выбирают четверть
Какая из этих двух обсад/окосячек считается лучшей? Правильно сделанные обе нормально выполняют свои задачи. Каждый выбирает то, что ему проще делать.
Как сделать шип на проеме
Есть два варианта — сначала вырезать шип в дверном проеме, потом под него сделать обсадную колодку. Второй вариант — размечать шип по готовому пазу. В любом случае сначала наносится разметка.
Ширина и глубина шипа должна быть на 4-5 мм меньше размеров паза. Обсаду «сажают» на утеплитель, вот на него и требуется место. Ширина отмечается на торце бревен/бруса, глубина — на боковой поверхности стен
При разметке важно выдержать вертикальность линий
Далее берут циркулярную или цепную пилу, и по нанесенным меткам делают пропилы
При этом важно на боковых поверхностях выдержать требуемую глубину разреза и не отрезать шип совсем. Если цепной пилой владеете «не очень», лучше воспользоваться циркулярной — там очень глубоко отпилить не получится
Пример формирования шипа смотрите в видео
Пример формирования шипа смотрите в видео.
Делаем в проеме паз
Делать паз безопаснее: даже если слишком глубокие пропилы сделали, можно не всю сердцевину удалять, в крайнем случае, сделаете шип на окосячке больше.
Тут все проще: размечаете не торце ширину паза. В этом случае она на 4-5 мм больше, чем паз на обсаде/окосячке. Делаете два пропила, и середину между ними удаляете. Есть виртуозы, которые это делают цепной пилой, но в основном работают топором, потом подрабатывают стамеской.
https://youtube.com/watch?v=BbNNdMdNd3k
Разновидности обсад для окон
1. Вагонка
Вагонка — это наиболее популярный тип обсады для окон. Она представляет собой тонкие деревянные доски, соединенные между собой в замочный шип. Вагонка обладает высокой прочностью и устойчивостью к воздействию окружающей среды. Этот тип обсады хорошо подходит для деревянных окон и может быть легко закреплена на оконном проеме.
2. Оцилиндрованный бревенчатый сруб
Оцилиндрованный бревенчатый сруб — это толстые, оцилиндрованные бревна, которые присоединяются друг к другу. Этот тип обсады прекрасно подходит для окон, так как обладает высокой прочностью и жесткостью. Однако оцилиндрованные бревна могут быть дорогими и требуют больших усилий для установки.
3. Деревянные панели
Деревянные панели — это обсада из тонких, прямоугольных деревянных досок, присоединенных друг к другу. Деревянные панели имеют красивый и эстетичный вид и могут использоваться для создания уникального дизайна окон. Однако, в отличие от вагонки, они могут быть менее прочными и менее устойчивыми к воздействию окружающей среды.
4. Бревены
Бревны — это толстые, прямоугольные деревянные блоки, которые используются для создания крепких и прочных стен. Этот тип обсады не приспособлен для использования на окнах из-за своей толщины и габаритных размеров. Однако, в зависимости от вашего проекта и стиля, он может быть прекрасным выбором для обсады на других поверхностях деревянного дома.
