Как правильно сделать обрешетку кровли и размеры доски

Основа для популярных видов кровельных материалов

Чаще всего для монтажа крыш используются следующие кровельные материалы:

• металлочерепица;
• шифер;
• ондулин;
• рулонные материалы;
• мягкая кровля.

Использование каждого материала из перечисленных требует соблюдения определенных правил при монтаже. О них следует поговорить более детально.

Мягкая кровля

Обрешетка для мягкой кровли изготавливается в виде двух сплошных слоев. Она должна соответствовать следующим характеристикам:

• высокая прочность. Она должна выдерживать вес монтажника, осадков и кровельных материалов. Таким образом доска на обрешетку крыши должна быть добротной и иметь толщину не меньше 40 миллиметров;
• максимальная надежность. Она обеспечивается качественным креплением всех элементов;
• отсутствие щелей. В процессе монтажа нужно подгонять доски максимально плотно друг к другу. Лучше всего использовать обрезной пиломатериал.

Рулонные материалы

Первая доска обрешетки для рулонных кровельных материалов крепится непосредственно возле отвеса, последующая устанавливается в плотную к ней. Стропила под обрешетку должны быть выровнены. Наличие бугров и неровностей не допускается.

Толщина используемого пиломатериала не может быть меньше 2.5 сантиметра. Максимальная ширина досок равна 15 сантиметров, в противном случае возможно образования деформаций.

Металлочерепица

Основа для металлочерепицы изготавливается в виде каркаса из брусьев, сечение которых равно 5-6 сантиметрам. Размер шага напрямую зависит от габаритов брусьев и угла наклона стропильной системы.

При монтаже следует учесть, что фронтоны здания должны быть закрыты обрешеткой. Размер ее выступа над основной частью строения напрямую зависит от суммированной ширины листов металлочерепицы с учетом нахлеста. Фронтонная часть оснащается ветровой доской. Для подшивки нижней части используются софиты.

На крышу из шифера устанавливается такая же конструкция. Исключением является лишь толщина используемых брусьев. Она, как правило, немного меньше.

Ондулин

Для обрешетки крыши под ондулин используется пиломатериал различных размеров. Толщина доски и сечение бруса напрямую зависят от угла наклона скатов:

• если угол наклона меньше 10 градусов, то основу для кровли нужно монтировать в виде сплошного настила;
• если угол варьируется в пределах от 10 до 15 градусов, то в качестве материала используются брусья 40×50 миллиметров. Их нужно прибивать параллельно коньку с шагом 4.5 сантиметра;
• перечисляя виды обрешетки для крыши из ондулина нужно сказать, что если угол больше 15 градусов, то шаг равен 6 сантиметрам.

Пример грамотно сделанной основы для монтажа кровельного материала приведен на фото выше.
Произвести монтаж этого элемента стропильной системы своими руками может любой человек, имеющий опыт выполнения строительно-монтажных работ. Все что требуется – это грамотно подобрать материал, высчитать необходимый размер брусков или досок, и определиться с шириной шага. Иными словами, нужно знать, что такое обрешетка и какие функции она выполняет. Вся подобная информация есть в этой статье. Изучив ее можно смело приступать к монтажу, не пользуясь услугами профессиональных строителей.

Обрешетка: назначение и особенности

Крыша как часть конструкции играет двоякую роль — защищает жилые помещения от погодных капризов, одновременно являясь важным декоративным элементом. Строительный рынок предлагает широкий спектр кровельных материалов, одинаково хорошо справляющихся с этими двумя задачами. Чтобы покрытие кровли лежало правильно и надежно, выполняется большая предварительная работа по подготовке основания; одной из важных его частей является обрешетка.

Обрешеткой принято называть конструкцию, которая монтируется поверх стропил (основной, несущей системы крыши) и характеризуется следующими свойствами:

• Укрепляет конструкцию крыши, распределяя нагрузку от материала кровли и продлевая тем самым срок эксплуатации.
• Может иметь вид решетки из пиломатериалов (уложенных различными способами в разряд) или сплошного настила, конструкция задается типом кровельного материала.

Способы обустройства Источник legkovmeste.ru

• Сплошная обрешетка в обязательном порядке нужна на тех участках стропильной конструкции, на которые выпадает максимальная (или, в зимний сезон, дополнительная) нагрузка. Как правило, усиление требуется карнизным свесам, ендовам, коньку и остальным местам стыковки скатов.
• Усиленная обрешетка рекомендуется в местах крепления снегозадержателей, лестницы, солнечных батарей.
• Изготавливается из доски (желательно обрезной и шпунтованной), бруса, плитных материалов или качественной фанеры. В последние годы получила распространение вентилируемая металлическая обрешетка профильного типа (специальные тонкостенные прогоны с отверстиями).
• Обрешетку кровли следует отличать от контробрешетки. Функция последней — формирование вентилирующего зазора для слоя гидроизоляции. Контробрешетку набивают на стропила, защищенные гидробарьерным материалом.

Кровля с контробрешеткой Источник superarch.ru

Функциональное назначение обрешетки

Каркас, предназначенный для фиксации кровельного материала, назвали обрешеткой. Она представляет собой своеобразную конструкцию, собранную из досок – обрезных или необрезных, влагостойкой фанеры, ОСП. Их монтируют перпендикулярно ногам стропил.

Обрешетка как важный элемент конструкции кровли выполняет ряд функций:

1. Равномерным образом распределяет вес кровельного пирога между элементами стропильной системы.
2. Придает скатам жесткую форму. Этот момент особенно важен при монтаже гибких материалов – мембран, рулонов рубероида, мягкой черепицы, которые не в состоянии удерживать свою форму.
3. Укрепляет наиболее уязвимые участки стропильной конструкции. Учащенный вариант обрешетки обустраивают, когда требуется усилить участки, на которые предполагается дополнительная нагрузка – это карнизные свесы, ендовы, места фиксации снегозадержателей.

Какие доски нужны для крыши?

Классическими материалами для обрешетки является доска или брусок, преимущественно хвойной породы. Толщина досок варьируется от 25 до 50 мм, длинна 6 метров. В выбор досок для крыши входит:

Однако оптимальным и популярным способом все-таки является использование обрезной доски. Она обладает всеми необходимыми характеристиками и входит в доступную ценовую категорию. Специалисты не рекомендуют применять доски с шириной более 150 мм, по истечению времени, такие элементы могут подвергнуться короблению.

От качества материала зависит надежность и устойчивость конструкции. В нашем интерне-магазине, Вы найдете широкий ассортимент пиломатериалов, и сможете купить доски на крышу самого высокого качества. Являясь производителем, мы гарантируем первоклассность древесных пород и приемлемые цены. Наша продукция обеспечит прочную и долговечную кровельную конструкцию с отсутствием бугров, провесов или других проблем.

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке

Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом. Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух

Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом. Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги

При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши

Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов

В верхней точке крыши, в месте соединения стропильных ног, доски обрешетки для профлиста прибиваются вплотную друг к другу. В местах проходов дымовых и вентиляционных труб устанавливаются дополнительные доски или бруски. К ним уже крепятся фартуки, обеспечивающие дополнительную герметичность кровли в этих местах.

Перед тем, как делать обрешетку под профнастил на фронтонах и карнизных свесах, в обязательном порядке необходимо подготовить и установить, так называемые, ветровые доски. Они усиливают обрешетку и защищают кровлю от возможного отрыва при сильных порывах ветра. Ветровые доски должны быть толще досок остальной обрешетки.

Приступая к установке обрешетки необходимо помнить, что для ее крепления нужно использовать гвозди, длина которых в 3 раза больше толщины доски или бруса обрешетки. Только в этом случае места крепления гарантированно выдержат любые ветровые нагрузки.

Особенности конструкционного решения обрешетки кровли

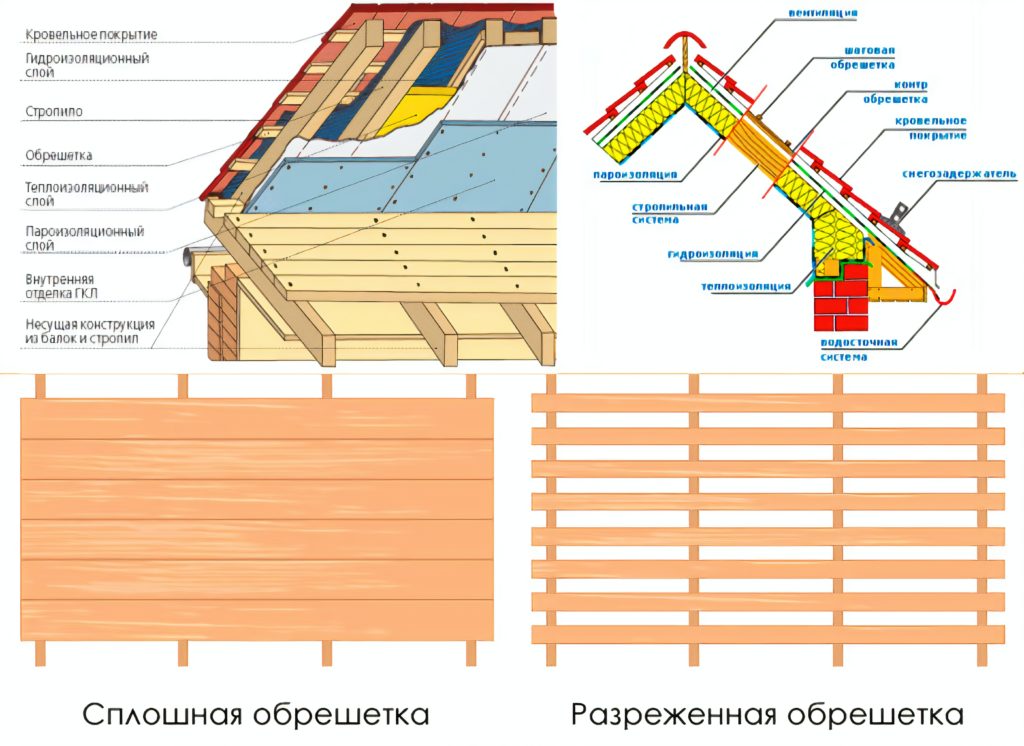

Конструкция основания под кровельный пирог бывает:

1. Однослойной. Обрешетку данного типа обустраивают, когда необходимо уложить кровельный материал на основу, состоящую из одного слоя пиломатериалов, который закрепляют перпендикулярно ногам стропильной системы. Этот тип конструкции используют при оптимальном шаге монтажа стропил.
2. Двухслойной. Такое название получило основание, состоящее из двух слоев пиломатериалов. Сначала из тонких реек сооружают контробрешетку, которую крепят вдоль стропил, а затем перпендикулярно им монтируют обрешетку.

Выбирая тип конструкционного устройства, нужно помнить, что основание из двух слоев способно компенсировать недостатки, когда материал для обрешетки крыши имеет неровности или промежуток между ногами стропил чересчур большой. Двухслойный вариант предоставляет возможность создать зазор для вентилирования между каркасом крыши и кровельным покрытием, предупреждая загнивание деревянных элементов.

Антикоррозийная обработка дерева

Также все обрешёточные материалы нужно подвергать тщательной антикоррозийной обработке. Для этого нужно выбирать подходящие средства, ориентированные под определённые условия эксплуатации древесных материалов. Материалы сначала требуется пропитать синтетическими смолами и другими защитными препаратами. Так вы обеспечите им пассивную защиту.

Активная оборона гарантируется с применением влагоустойчивых лакокрасочных средств и влагоустойчивых пропиток.

Например, можно задействовать такое средство — DUFA HOLZLAZUR. Это специальная глазурь – пропитка. Она превосходно защищает любые породы дерева и древесные материалы от атмосферного влияния, гниения, плесени, разных грибков.

Как защитить стропила?

Для создания стропил используется натуральная древесина, подвергающаяся негативному воздействию грызунов, влажности, огня и плесени. Чтобы элементы прослужили долгое время, требуется обязательно защищать их разными растворами.

Поэтому перед применением любой доски важно убедиться, что она была покрыта антипиренами, антисептиками и особыми средствами, отпугивающими насекомых и грызунов. Если этого не было выполнено в заводских условиях, сами покупатели обязаны позаботиться о такой защите основных частей крыши. Таким образом, стропила являются основными элементами для создания любой крыши

Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше

Таким образом, стропила являются основными элементами для создания любой крыши. Для их создания может использоваться брус или доски. Требуется выбирать для этого только качественную древесину, не обладающую какими-либо существенными недостатками и дефектами. При грамотном выборе материала гарантируется получение долговечной и надежной конструкции на крыше.

Угол наклона кровли

Погодные условия района имеют ключевое значение при выборе типа самой крыши и укрывного материала. Чем круче скат, тем лучше с него стекает вода и снег. Но в регионах с сильными и частыми ветрами уклон кровли делают с минимальным наклоном. Профнастил имеет отличную парусность и при порывах ветра его так же отлично срывает вместе с основанием. А в регионах с повышенными осадками, следует остановить свой выбор на больших уклонах кровли. Благодаря этому уменьшается нагрузка на крышу, ведь снег с них скатывается сам. Сам по себе профнастил достаточно тонкий материал, он легко прогибается даже под небольшим шаром снега.

Стоит отметить, что чем больше угол уклона кровли, тем больше идет материала на обрешетку. При расчете следует учитывать тот фактор, что чем чаще сделана обрешетка крыши под профнастил, тем больше ее вес.

Обрешётка под профнастил для стен

Для обшивки стен применяют самый обычный профилированный настил, высота которого равняется 20 мм, так как листы с большим размером вблизи выглядят очень громоздко. Стандартная толщина профнастила равняется 0,5 мм.

Внешний вид облицованной стены будет зависеть от правильности проведенных работ и качества обрешетки. Наилучшим вариантом для обрешетки стены будет оцинкованный профиль толщиной 0,5 -0,6 мм.

Крепить профнастил нужно к кронштейнам, стандартная длина которого достигает 200 мм. Шаг основы под профилированный настил составляет 980 – 1000 мм. Главным условием при монтаже кронштейнов в горизонтальном направлении является то, что поверхность трубок должна находиться в одной линии, так как именно на нее и будет устанавливаться обрешетка.

Обратите внимание, что принцип установки кронштейнов и обрешетки очень похож на установку маячков для штукатурки стен. Крепить обрешетку к кронштейнам необходимо сверху в трубку при помощи саморезов 5,5Х25 мм или 4,8Х19 мм. Чтобы монтаж профилированного настила на стены был сделан качественно, по верхней и нижней кромке оконного проема и над дверью обязательно нужно установить обрешетку

Чтобы монтаж профилированного настила на стены был сделан качественно, по верхней и нижней кромке оконного проема и над дверью обязательно нужно установить обрешетку.

Ремонт или устройство воротника вокруг дымовой трубы на крыше

Укладка деревянных конструкций обрешётки вблизи дымовых труб должна производиться с соблюдением требований противопожарной безопасности.

Вариант устройства деревянной обрешётки вблизи дымовых труб показан на рис.5.

Сгораемые и трудно сгораемые конструкции кровли (стропила, обрешетки и т.п.) должны располагаться от наружной поверхности дымовой трубы на расстоянии не менее 130 мм.

Свободное пространство между дымовой трубой и конструкциями кровли следует перекрывать фартуком (рис.5 поз.8) из кровельной стали, подведенным под выдру (рис.5 поз.7).

Для сопряжения кровли с дымовыми трубами делают вертикальный воротник (рис.5 поз.8) из листовой стали, плотно охватывающий кладку трубы. Во избежание затекания воды в месте примыкания воротника к трубе (рис.5 поз.8) он поднимается под выдру (утолщение трубы в 1/4 кирпича).

Выдра дымовой трубы (рис.5 поз.6), предотвращающая проникновение воды под покрытие, образуется кирпичной кладкой, но может быть выполнена и штукатуркой.

Узлы устройства кровельного фартука для обшивки дымовой трубы и воротника из кровельной стали показаны на рис.6.

1- стропила; 2- стыковочный стропильный брус; 3- обрешётка под кровлю; 4-дымовая труба; 5- дымовой канал трубы; 6-напуск кладки трубы; 7- выдра под напуском трубы; 8- воротник из кровельной стали; 9- разжелобок воротника; 10- колпак над дымовой трубой; 11- крепление проволочными скрутками на гвоздях колпака для дымохода; 12- кровля.

Со стороны конька крыши, для отвода воды от стенки трубы, устраивают распалубку, образующую два разжелобка (рис.6 поз.9), отводящих воду по обе стороны трубы. Для защиты кладки трубы от увлажнения поверх неё устраивают колпак (рис.6 поз.10) из оцинкованной стали.

В местах примыкания рядового покрытия к дымовой трубе кромки прилегающих картин отгибают и запускают под выдру трубы в виде воротника (рис.6 поз.9), охватывающего её ствол. Причём со стороны конька (для лучшего отвода воды от трубы) устраивают наклонную распалубку (рис.6 поз.8).

Ширина вертикальных отгибов кромок воротника (рис.6 поз.8), заводимых под выдру (рис.6 поз.7) дымовой трубы, должна составлять:

• не менее 150 мм — со стороны конька;
• не менее 100 мм — с низовой и боковых сторон воротника.

Верхняя кромка листа (рис.6 поз.8) должна быть отогнута на 25-40 мм и прибита к кладке стены выдры (рис.6 поз.7) гвоздями с круглыми шляпками, забиваемыми через 150-200 мм.

Листы в картины следует соединять двойным лежачим фальцем.

Зазор между кладкой и воротником должен быть заполнен цементным раствором М-100.

Колпаки дымовых труб (рис.6 поз.10) выполняют со свесами не менее 20 мм и с губками, предохраняющими трубу от подтеков. Выходные отверстия для дымовых каналов оканчивают вертикальными отгибами, направленными вверх, с двойной кромкой высотой 20 мм.

Колпаки прикрепляют к дымовой трубе проволокой и гвоздями (рис.6 поз.11).

Металлическая обрешётка

Металлическую обрешетку крыши рекомендуют использовать под профнастил только в том случае, если профильный лист толще 0,7 мм, так как данный показатель влияет на вес металла.

Перед началом работ нужно замерить весь периметр обрешечиваемой системы, обязательно учитывая водостоки, трубы, карнизные свесы и т.д. После того, как вы проведете все замеры можно приступать к укладке стальных труб и сваривать их, используя дуговую сварку.

Важно! Несмотря на хорошую прочность металла, сварочные места, к сожалению, могут быть подвержены влиянию коррозии, для того чтобы продлить их жизнь нужно обязательно покрыть такие участки грунтовкой и эмалью для наружных работ

Стропильную доску и гофролист необходимо крепить при помощи саморезов

Обратите внимание, металл не нужно пробивать гвоздями, так как это очень плохо сказывается на показателях геометрической точности

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Основные требования к обрешетке

Почти во всех случаях монтажа используется деревянная обрешетка, к которой предъявляются следующие требования:

• брус/доска/фанера/листовые материалы должны быть качественными, ровными (лучше калиброванными), не пораженными грибком или вредителями, сухими;
• используется пиломатериал качеством не ниже второго сорта, лучше обрезной. Необрезную доску допустимо применять только для разреженной обрешетки, но и в этом случае кромки необходимо стесывать до чистой древесины (удаляется кора, луб, рыхлые поверхностные слои);
• при использовании жердей или тонкого бревна подбираются элементы максимально ровные, с одинаковым диаметром, высушенные, без признаков растрескивания и коробления;
• для увеличения долговечности конструкции необходимо обработать пиломатериалы антисептиком, удобно использовать комплексные пропитки с огнезащитными свойствами;
• торцы досок (на завершении или пересечении скатов) скругляются и зачищаются за заусенцев, шероховатостей, заломов – в противном случае выступающие фрагменты могут повредить покрытие;
• нормальной толщиной доски/бруса считается 20…40 мм, в зависимости от планируемой нагрузки. Ширина доски/бруса – 50…140 мм, более широкие пиломатериалы обычно не используют, поскольку велик риск коробления и разрушения кровельного материала в результате.

Важно: проверить достаточность сечения бруса/доски/жерди можно весом человека. Прогиб обрешетки под нагрузкой от веса рабочего средней комплекции (до 75…80 кг) говорит о недостаточной жесткости пиломатериалов. В этом случае необходимо усилить обрешетку

В этом случае необходимо усилить обрешетку.

Достаточно часто используется металлическая обрешетка под металлочерепицу. Металлический профиль, называемый также «шляпным», монтируется поверх металлической же стропильной системы.

Ознакомиться с видами кровельных материалов можно тут.

Соответствующая марка профиля выбирается, исходя из расчетной нагрузки на кровлю, и примерного расстояния между планками обрешетки.

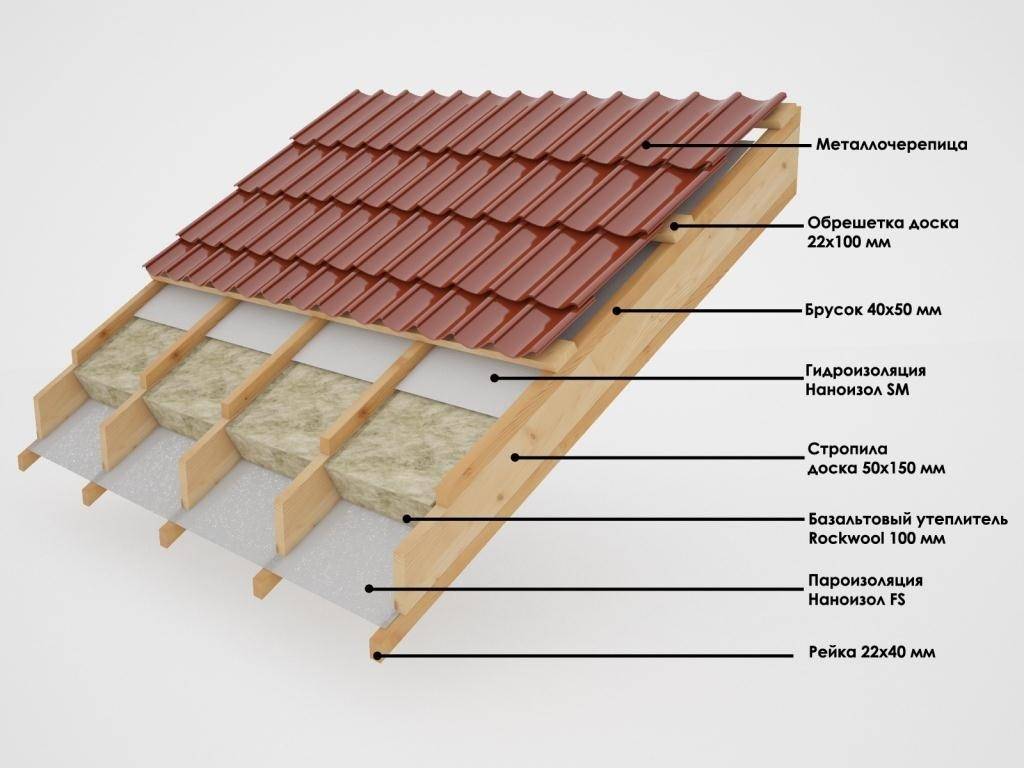

Ниже показан пример монтажа кровли из металлочерепицы на базе стропильной системы из П-образного и обрешетки из «шляпного» профиля.

Установка обрешетки под профнастил

Обрешетка под профнастил, может быть как из деревянного бруса, так и из металлического профиля. Основное требование – она должна быть прочной и идеально ровной. Выполнить обрешетку крыши своими руками – не сложно.

1. Основная доска обрешетки устанавливается вдоль карниза. Она должна быть шире рядовых досок конструкции. В местах выпуска дымохода, люка или иных вспомогательных проемов – устанавливаются дополнительные вертикальные крепежные планки.
2. Обрешеточный брус набивается после монтажа пароизоляции и утеплителя. Предварительно производится расчет обрешетки крыши.
3. Стандартный шаг обрешетки под профнастил – ориентировочно полметра. Ширина шага варьируется в зависимости от толщины стали и размера плеча кровельного настила. Используется брус сечением 50Х50 мм и доска 50Х120 мм, обрешетка должна иметь ровную плоскость – без углублений или выступов. Не должно быть прогибов, которые могут ослабить плотность фальцев.
4. Профнастил крепится к обрешетке в нижней плоскости волны, самонарезными шурупами с пластиковой или резиновой шайбой. В местах стыковки кровельных листов внахлест, кровля фиксируется  саморезами.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.

Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил

Что такое обрешетка крыши?

Обрешетка крыши может быть изготовлена из различных материалов, таких как дерево, металл или пластик. Каждый материал имеет свои преимущества и недостатки, и выбор зависит от конкретных условий и требований.

Виды обрешетки могут также различаться в зависимости от типа крыши и ее формы. Существуют два основных вида обрешетки: каркасная и плоская. Каркасная обрешетка состоит из деревянных или металлических балок, которые создают каркас для кровли. Плоская обрешетка представляет собой плиты или листы материала, которые укладываются на поверхность крыши и служат основой для кровельного материала.

Установка обрешетки крыши может выполняться различными способами, в зависимости от материала и типа обрешетки. Обычно для установки использовуются крепежные элементы, такие как гвозди, саморезы или винты

Также важно правильно подобрать размеры и расстояние между элементами обрешетки, чтобы обеспечить необходимую прочность и устойчивость кровли

В итоге, обрешетка крыши является неотъемлемым элементом кровельной системы, который играет важную роль в обеспечении надежности и долговечности кровли. Правильно выбранный и установленный материал обрешетки поможет создать качественную и функциональную крышу, которая будет защищать помещение от атмосферных воздействий и обеспечивать комфортное проживание или работу внутри здания.
