Необходимость установки обратного клапана вентиляции

Разновидности клапанов по принципу действия

Существуют как минимум три вида клапанов:

1. Управляемого типа (с помощью электричества или в ручном режиме).
2. Самозакрывающегося типа (с помощью пружины).
3. Пассивного типа (изменяющие свое положение в зависимости от прямого или обратного хода).

В бытовом плане чаще всего применяют вентилятор вытяжной для ванной с обратным клапаном самозакрывающегося типа.

На открывание механизма, вентилятор затрачивает энергию, вследствие этого КПД системы уменьшается. При всем том, как только срабатывает стопор у лопастей, благодаря действию пружины обратный клапан закрывается. Это обстоятельство гарантирует безупречную герметизацию. Однако неприятные запахи от соседей не проникнут в квартиру.

Внешний вид вентилятора с обратным клапаном

Необходимо понимать, что механизм увеличивает степень шума вентилятора. Работа каждого мотора громче при увеличении сопротивления.

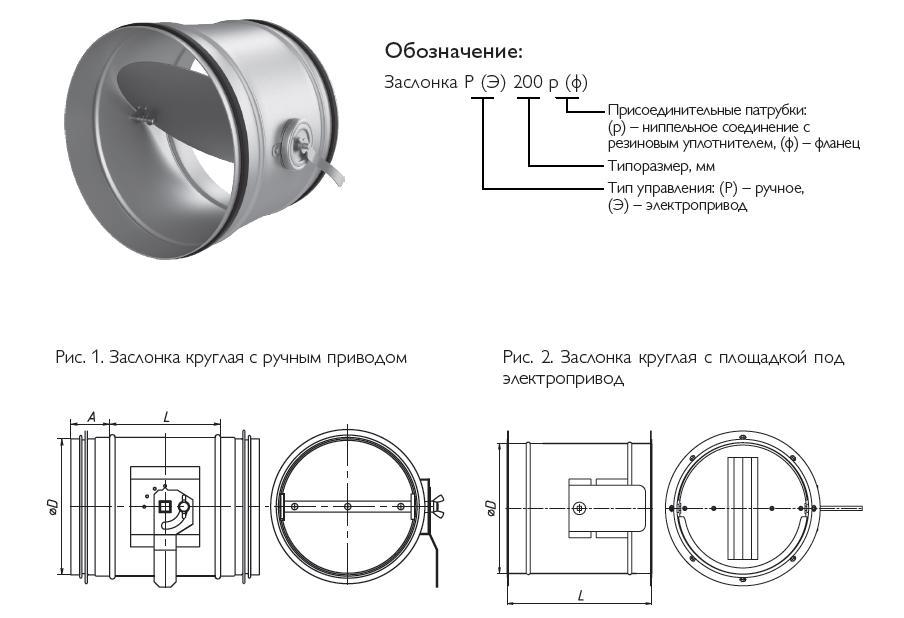

И немного информации об иных видах клапанов. Механизмы клапанов, управляемые электричеством, – прекрасный выход, если необходима полная автоматизация крупного здания. При таком типе механизма можно оборудовать их индикаторами углового состояния заслонки и на расстоянии наблюдать за удаленными заводскими или складскими участками. Такой вариант самый подходящий для того, чтобы следить за уровнем влаги, затхлости или плесени. Для того чтобы осадки не проникали снаружи, помещение не заполнялось холодом, который бы обязательно способствовал образованию конденсата.

В помещениях, где в основу будет положена земная сила тяжести, можно использовать третью разновидность пассивного типа обратных клапанов. Гравитационные свойства способствуют захлопыванию створок. Подобные конструкции также подходят для кухонных помещений, но не столь популярны.

Такое устройство используют в быту.

Так, промышленные модификации вентиляторов RSK компании Shuft оборудованы двумя подпружиненными створками, расположение которых ориентировано на диаметральную ось.

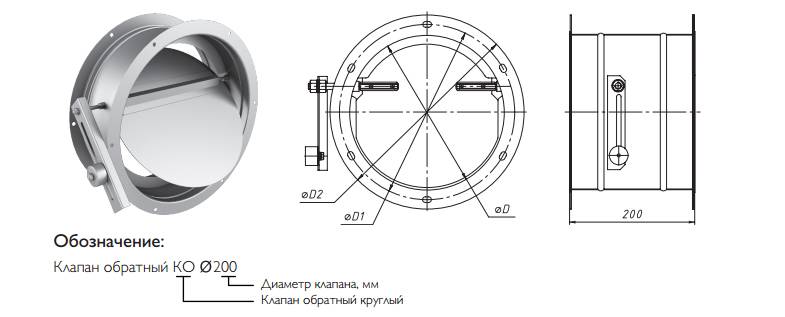

Внешний вид обратного клапана

Каждая створка – это полуокружность с общим ровным краем. С помощью пружины система возвращается в захлопнутое положение при отключенном вентиляторе. В распахнутом виде обе створки располагаются прямо по центру, на одной параллели с осью воздуховода. На интернет-страницах производителей не указано размеров, однако, внешне устройство довольно громоздкое. Используемый материал для изготовления ─ оцинкованное железо.

Самый необычный внешний вид у лепестковых канальных клапанов, которые представляют собой ворота, встраиваемые в стальной воздуховод. Применяют в производственных помещениях для предотвращения попадания осадков и холода.

Лепестковый клапан вентилятора

Лепестковый клапан тюльпан иначе называется инерционной решеткой. Большинство из нас встречали что-то аналогичное на своей кухне.

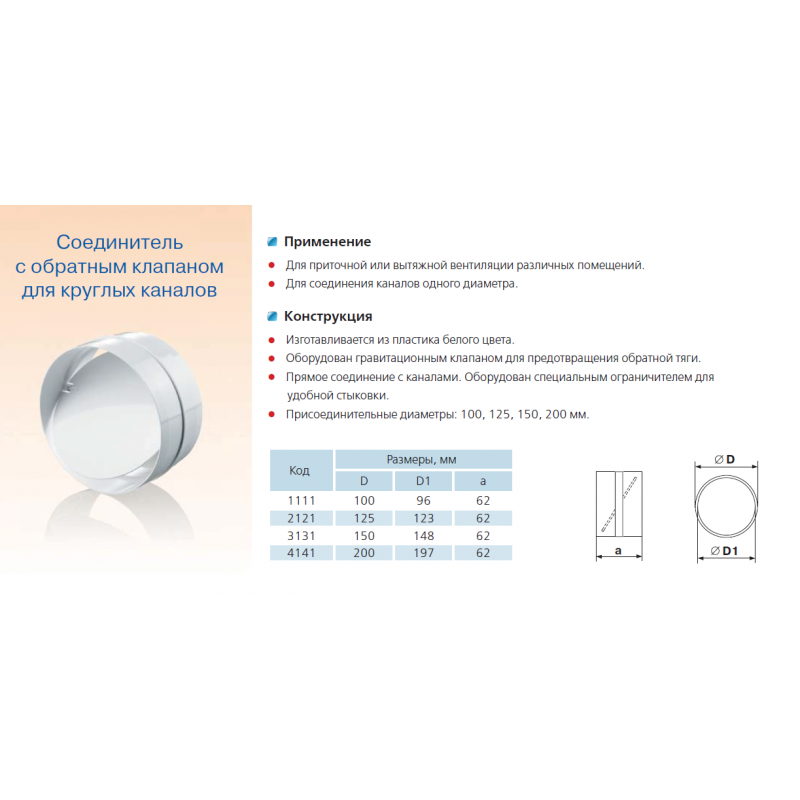

Вентилятор вытяжной с обратным клапаном бывает по сечению круглым и прямоугольным. Широко известным видом является круглый клапан «бабочка». По внешнему виду выглядят как два лепестка, на оси которых сечение клапана разделяется пополам. Из-за лепестков воздух может двигаться только в одну сторону. Лепестки закрываются, когда поток воздуха начинает двигаться в обратном направлении.

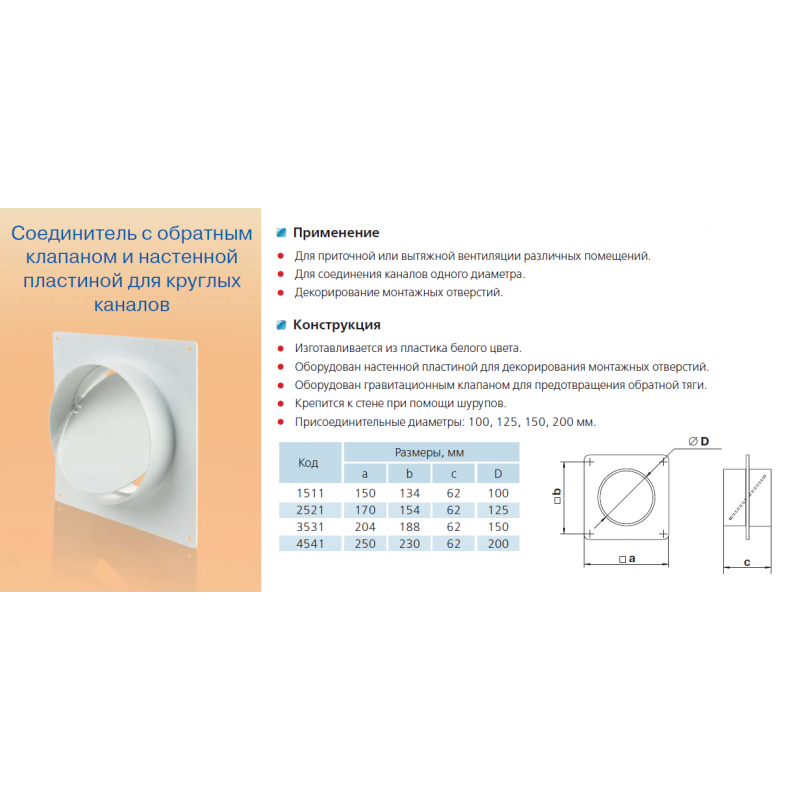

Прямоугольная приточно-вытяжная вентиляционная пластиковая решетка

Она, как правило, устанавливается в настенном и потолочном пространстве в самом здании и обеспечивает контроль над циркуляцией воздушного потока. Так как изделие изготовлено из пластика, то такой решеткой можно отлично украсить помещение, скрыв места расположения вентиляционной системы.

Декоративная вентиляционная решетка изготавливается из прочного и качественного пластика. Она состоит из защелок, при помощи которых осуществляется фиксация центральной части к периметру решетки. Ее очень удобно мыть и без труда прикрепить на место. Монтируют всю конструкцию при помощи шурупов.

Нюансы обслуживания

Необходим доступ к клапану для ухода или ремонта

Обратный клапан в кухонном помещении, ванной или туалете требует тщательного ухода. Внутрь устройства часто набивается грязь, пыль и жир. Все это не дает створкам плотно прилегать к решетке и ее функциональность ухудшается. Чтобы почистить изделие, нужно вытащить внутренний корпус, из которого вынимается шумоулавливатель и фильтр.

Процедура проводится в теплое время года, чтобы в квартиру не попадал холодный воздух. Если приспособление синтетическое, его достаточно помыть теплой мыльной водой и высушить. В это время проводится чистка самого воздуховода с использованием обычного пылесоса.

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

• ось фиксации створки смещается относительно центральной оси канала;
• снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Виды обратных клапанов и критерии выбора

При покупке устройства важно учитывать несколько факторов. Один из самых существенных – скорость воздушного потока. Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет

Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки

Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет. Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки.

Такие устройства продаются в сборе, в комплект входит и привлекательно оформленная решетка, скрывающая содержимое

Кроме этого, следует учитывать и другие требования:

• прибор должен соответствовать размерам вентиляционного канала;
• материал устройства подбирается в соответствии с условиями эксплуатации;
• следует правильно подобрать конструкцию по назначению.

Не лишним будет обратить внимание на производителя устройства. Хоть клапан и примитивный прибор, все же следует позаботиться о качестве материалов. Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты

Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты.

В технических характеристиках изделия производители указывают мощность вентилятора. Для кухни следует брать 10, для санузла будет достаточно 6-7.

Еще один существенный нюанс. В частных домах не рекомендуют использовать створки «бабочка» из-за того, что они могут покрываться льдом в морозы. А в многоквартирном жилье предпочтительно использовать клапаны с жалюзи, чтобы не допустить проникновение в квартиру через вентиляционное отверстие грызунов.

Мембрана

В мембранном обратном клапане роль заслонки выполняет легкий гибкий материал, отклоняющийся под напором воздушного потока. Когда возникает обратное давление воздуха, мембрана прижимается к решетке и не пускает его в помещение.

Мембрана обычно выполняется из эластичного пластикового материала. Подобные конструкции отлично подходят для естественной вентиляции, так как гибкая заслонка очень чувствительна и не требует мощного воздушного потока.

Мембранный принцип

Если обратная тяга в воздуховоде достаточно мощная, гибкую мембрану усиливают жесткими ребрами. Они не позволяют материалу деформироваться под давлением.

Бабочка

Конструкция этого устройства действительно напоминает бабочку. Обратный клапан разделен осевым стержнем, на котором крепятся «крылья». Под воздействием воздушного потока крылья бабочки открываются и закрываются.

Как уже было отмечено, у бабочки есть существенный недостаток – в морозы крылья покрываются наледью, если вентканал выходит непосредственно на улицу. Чаще всего такая проблема возникает в частных домах, где вентиляционные каналы имеют недостаточную протяженность. Можно попробовать использовать такие изделия с каучуковым уплотнителем, но и в этом случае результат не гарантирован.

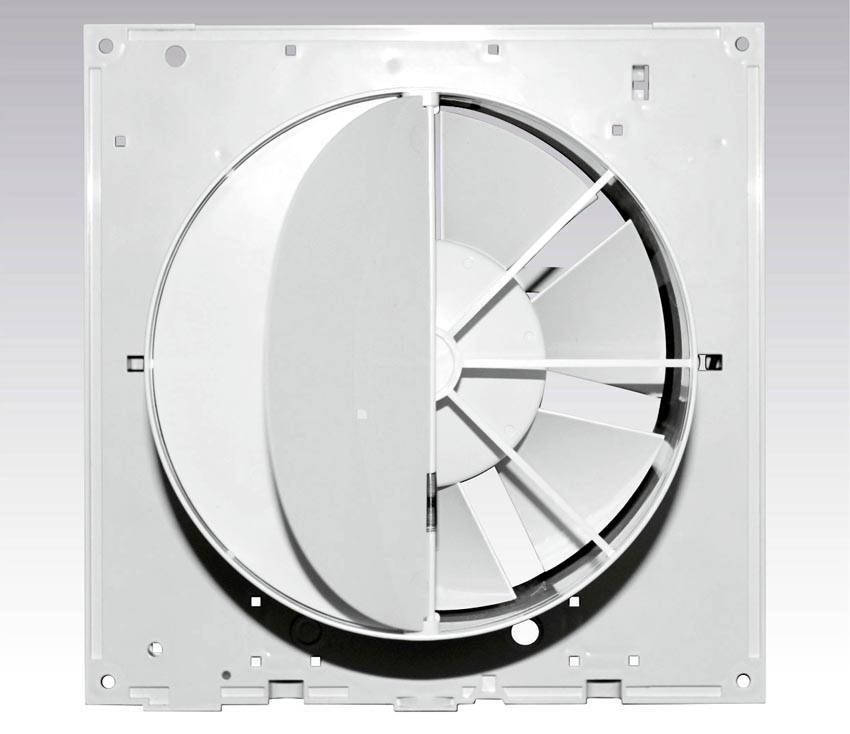

Внешний вид устройства «бабочка»

Преимущество бабочки в том, что ее можно устанавливать в любом положении – хоть вертикально, хоть горизонтально. Пружинки вернут крылья на место при любом наклоне.

Лепестки

Такой вид обратных лепестковых клапанов для вентиляции имеет жалюзи, закрывающие вентканал. Работает этот прибор так же, как и мембранный или бабочка с той только разницей, что у жалюзи несколько опорных стержней, а сам лепесток имеет небольшую площадь. За счет такой особенности конструкции лепестковые клапаны можно использовать в частных домах.

Небольшая площадь деталей не дает им остывать настолько, чтобы покрываться льдом

Кроме того, частокол из опорных стержней является своеобразным препятствием для домашних вредителей – грызунов.

Жалюзи при необходимости можно закрывать в принудительном порядке. Такие приборы отлично сохраняют тепло и удобны в использовании.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

• Нужно снять старую вентиляционную решётку.
• Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
• Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
• Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
• Мембраны к картонной рамке прикрепляют при помощи скотча.
• Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
• Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Устройство и принцип работы

Клапан на вентиляцию устроен достаточно просто и представляет собой трубу с закрепленной внутри затворной шторкой, которая раскрывается только в одном направлении. Данные приборы изготавливаются под размеры и форму соответствующих вентканалов.

Конструкция прибора имеет следующие составляющие:

• корпус;
• створки, установленные на стержень;
• выступ, ограничивающий ход створки на открывание/закрывание;
• возвратная пружина.

Когда потоком воздуха из здания создается давление на створку, она открывается. В закрытом состоянии заслонка прилегает плотно к стенкам вентканала и преграждает ход воздуху.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

• исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
• исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
• в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
• по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
• исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
• по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Установка и эксплуатация

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки. В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха

Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

• Подсоедините изделие к воздуховоду посредством соединительного фланца.
• Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
• Срежьте излишки пены или герметика после высыхания ножом.
• Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
• Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия. Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

• причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
• тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
• если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
• вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
• работа естественной вентиляции без притока не наладится.

Схема действия обратной тяги – без притока кухонная шахта перетягивает воздух из канала санузла

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
2. При отключенных вентиляторах запахи туалета просочатся в кухню.
3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Воздух из кухни и ванной нельзя сводить в один канал, схема изначально неправильная

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Каналы из санузла соединять разрешается. А чтобы при одновременной работе вентиляторов воздух не перетекал в соседнюю трубу, стыкуем их под углом 45–60°

Описание и свойства

Герметично закрытые окна приводят к недостатку кислорода в комнате, а через открытые створки поступает неконтролируемый поток воздуха. Если отворить фрамуги в нескольких помещениях, появится сквозняк, будет проникать уличный шум, пыль. Закрытые наглухо форточки такого эффекта не создадут, но комната проветриваться не будет.

Особенности работы приточного клапана:

• компактное приспособление не забирает пространство;
• решает вопрос регулярного поступления свежего воздуха;
• в помещении нет сырости, повышенной влажности, не появляется плесень.

Клапан бывает накладным или врезным — это зависит от конфигурации и конструкции устройства.

Эффективность работы увеличивается, если в комнате есть вентиляционное отверстие или принудительная система вентиляции.

У вас стоит приточный клапан?

Да 0%

Нет 100%

Планирую поставить 0%

Проголосовало: 3

Принцип действия

Влажность повышается от бытовых паров, которые появляются в результате жизнедеятельности. Воздух должен циркулировать, влажный сменяться сухим, чтобы человеку было комфортно. Конденсат появляется, если концентрация пара переходит критический предел.

Устройство оконного клапана для воздухообмена:

• воздухозаборник принимает уличные воздушные массы, деталь располагается снаружи окна на раме;
• защитный козырек над заборником предохраняет вход в канал от снега, осадков, пылевых потоков;
• проводящий внутренний канал для воздуха находится в раме;
• узел в комнате на коробке окна состоит из форсунки, регулятора работы, фильтра.

Принцип действия в том, что свежие потоки всасываются в комнату, а углекислый газ и влажные массы выдавливаются через вентиляцию под действием разного давления.

Технические характеристики

Характеристики клапана Ventec VT 1301

Рабочие параметры важны для эффективной работы. Например, пропускная способность и производительность зависят от сечения проходного канала и разницы давления воздуха внутри и за окном.

Основные технические характеристики устройств для нормального воздушного обмена:

• способность пропускать свежие потоки на уровне 20 – 35 м³/ч при разнице давления в 10 Па;
• комфортная степень изоляции от наружного шума — 30 – 35 Дб;
• способность держать тепло, сопротивляться охлаждению — 0,58 Вт·м²;
• средние габариты устройства 350 х 13 х 32 мм.

Оконный приточный клапан чаще имеет белый цвет, но есть возможность заказать под раму. Для этого используют международный каталог RAL.

Плюсы и минусы оконных клапанов

Не образуются сквозняки Регулярная подача свежего воздуха Снижение влажности в помещениях Простота монтажа и эксплуатации Отсутствие конденсата на стеклах Не пропускает уличный шум Можно регулировать интенсивность работы

Качественные клапаны с регулятором стоят дорого Одного устройства не всегда достаточно В сильный мороз может обледенеть Если нет фильтра, нужно регулярно чистить от пыли

Сравнение с другими вентиляционными системами

Производительность работы разная у всех систем воздухообмена, они также отличаются уровнем производимого шума, наличием фильтров, сложностью монтажа и обслуживания.

Другие виды проветривания:

• стеновой клапан;
• механический проветриватель с вентилятором;
• бризер.

Стеновой клапан также работает бесшумно, если применена система без принудительной подачи — в этом вентиляционный клапан для пластиковых окон походит на это устройство. Производительность при подаче воздуха у рамного прибора ниже, т. к. стеновые механизмы рассчитаны на 50 – 90 м³/час. У стенового устройства есть возможность подогрева воздуха.

Механический проветриватель выполнен по аналогу со стеновым, но в его конструкции всегда есть вентилятор. По сравнению с оконным клапаном, такой механизм подает больше воздуха (до 40 – 120 м³/час). В нем, как и в оконном канале, нет климат-контроля.

Бризер отличается от всех установок наличием системы контроля климата и тремя степенями фильтрации. В некоторых моделях встроен рекуператор для внутреннего воздуха, его дополнительной очистки в приборе.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
