Можно ли сделать клапан своими руками?
Нередки случаи, когда в квартире или доме присутствует вентиляционный канал необычной формы или габаритов. Тогда ни одно рыночное предложение человеку не подойдет и необходимо делать прибор своими руками. Такое решение обойдется в разы дешевле, чем изделие под заказ. Для создания этой конструкции потребуется минимум времени и сил.
Первое, с чем важно определиться, — тип вентиляции. Если присутствует естественная, то лучше всего изготовить устройство мембранного типа, но также подойдут одностворчатые изделия. Для последнего варианта необходимо подобрать жесткий материал
Для последнего варианта необходимо подобрать жесткий материал
Также необходимо уделить внимание некоторым моментам:
- Пластина не должна иметь зазоров, даже небольших. Лучше всего если она будет плотно прилегать к стенкам, чтобы щели не смогли образоваться.
- Если воздушный поток часто меняет направление, необходимо сделать так, чтобы стук пластины был минимальный или вовсе отсутствовал, иначе ночью невозможно будет уснуть, а днем сосредоточиться на отдыхе.
Чтобы создать лопасти, лучше использовать качественные материалы, например, лавсановую пленку. Она продается во всех строительных магазинах по доступной цене. Диаметр элемента не должен превышать размеры вентиляционного канала. Чтобы лопасть не испортилась во время обратной тяги, рекомендуется установить пластмассовую решетку. Это наиболее практичный и долговечный вариант.
Изготовление и установка обратного клапана своими руками
Хотя на рынке и предлагается большой выбор разновидностей устройств для решения тех или иных задач, некоторые люди решают самостоятельно изготовить клапан. Для этого нужно будет приобрести отдельные элементы будущего изделия и средства крепления.
Необходимые инструменты и материалы
Чтобы самостоятельно смастерить запорную арматуру шарового типа для воды, необходимо заранее приготовить необходимые материалы:
- Тройник с внутренней резьбой.
- Для седла затвора нужно взять муфту с наружной резьбой.
- Пружина из нержавеющей стали. Она должна входить в отверстие свободно.
- Пробка. Она будет служить заглушкой для всего устройства и опорой для пружины.
- Шарик стальной, диаметр которого чуть меньше номинального диаметра тройника.
- ФУМ-лента.
Ход работ
Когда все материалы готовы, можно приступать к процессу сборки изделия. Для этого можно воспользоваться нижеприведенной инструкцией:
- Первым делом в тройник закручивают муфту, которая будет служить седлом для затворного элемента. Вкручивать необходимо до тех пор, пока муфта не перекроет боковое отверстие тройника примерно на 2 мм. Это нужно для того, чтобы шарик не выскакивал в боковой проход.
- Через противоположное отверстие сначала вставляют шарик, а затем пружину.
- Проводят заглушку отверстия, через которое вставляли пружину. Делают это при помощи резьбовой пробки с использованием уплотнительной ленты.
- Такое самодельное устройство будет пропускать воду в боковое отверстие за счет того, что прямой поток будет давить на шарик и на пружину, а при отсутствии потока шарик закупоривает проход, вернувшись в изначальное положение под действием пружины.
При самостоятельном изготовлении устройства рекомендуется правильно отрегулировать пружину. Она не должна отклоняться в момент, когда давление в системе низкое, и не быть слишком тугой, чтобы не препятствовать нормальному току жидкости.
Правила монтажа и эксплуатации прибора
Есть ряд правил и рекомендаций, которых необходимо придерживаться при проведении монтажных работ:
- При помощью задвижки отключить подачу воды полностью или только на участке проведения монтажных работ.
- Устройства, в которых рабочий элемент приходит в закрытое положение благодаря силе тяжести, следует монтировать в горизонтальном положении. На вертикальных магистралях такие устройства будут работать только в том случае, если вода движется по трубопроводу снизу вверх. Все остальные виды затворов можно закреплять как на горизонтальных, так и на вертикальных трубах.
- Стрелка на корпусе прибора должна совпадать с направлением движения воды.
- Перед устройством рекомендуется установить сетчатый фильтр, который будет задерживать мусор, присутствующий в жидкости.
- Чтобы в будущем можно было диагностировать состояние прибора, на выходе из устройства можно закрепить манометр.
- Не рекомендуется разрушать лакокрасочное покрытие на корпусе прибора, так как оно выполняет защитную функцию.
Схема подключения
В системах отопления и водоснабжения выбор места установки затвора определяется теми участками, где требуется поток воды или теплоносителя только в одном направлении, а гидравлические особенности системы могут привести к току жидкости в обратном. Эти запорные арматуры следует монтировать в соответствии со всеми требованиями нормативных документов. Существуют следующие схемы подключения:
- Если в системе находятся несколько насосов, установленных паралельно друг другу, то клапан следует монтировать на присоединительном патрубке каждого насоса. Делается это для того, чтобы вода не оттекала в обратном направлении через вышедший из строя насос.
- Если в систему установлены датчики расхода тепла или счетчики потребления воды, то на их патрубках следует установить клапан. Отсутствие затвора может привести к тому, что вода будет течь в обратном направлении через приборы учета, что приведет к неправильной работе этих приборов и некорректным показателям.
- В отопительных системах с общим центром теплоснабжения прибор необходимо установить в узлах смешения на перемычке. Если этого не сделать, то теплоноситель может перейти из подающей трубы в обратную, минуя систему отопления.
- В отопительной системе клапан устанавливают на участке, по которому теплоноситель поступает из нагревательного прибора в прибор отопления, если есть вероятность падения давления в этом участке. Это поможет предотвратить обратный отток воды из трубопровода при падении давления в наружной сети. В этом случае на обратном участке необходимо установить редуктор давления, работающий по принципу «до себя».
Схема подключения.
Рекомендации по выбору
В продаже можно встретить столько видов, типов и разновидностей шлепанцев, что можно впасть в ступор: что купить? Знание критериев выбора поможет вам принять решение:
- для естественной вытяжной вентиляции нужны заслонки, открывающиеся под слабым напором воздуха: диафрагменные или гравитационные с одной лопастью;
- Производительность демпфера (обозначается Kvs, измеряется в м3 /ч) должна составлять
- материал, из которого изготовлено оборудование. Для бытовых целей оптимальным вариантом является пластик. Металл покупают только в двух случаях: стоит диафрагма или заслонка с электрическим или ручным управлением;
- по форме и размеру устройство должно свободно помещаться в существующее вентиляционное отверстие (воздуховод). Поэтому, прежде чем отправиться в торговую точку, необходимо произвести соответствующие замеры вытяжки: определить диаметр, если воздуховод круглый, и ширину вместе с высотой, если он прямоугольный или квадратный;
- При плохой тяге эффективный воздухообмен возможен только при принудительной вентиляции. Вентилятор может быть установлен как на приток – положительное давление в частном доме или квартире будет нагнетаться в вытяжной канал, так и на вытяжку. Однако во втором случае необходимо, во-первых, установить запорные вентили на оставшиеся вытяжные окна, а во-вторых, определить возможности вытяжного канала в управляющей компании, чтобы избыточный поток воздуха – не появился в квартирах выше. Например, если вы установите обратный клапан с электроприводом для вентиляции на кухне, то повышается вероятность обратного потока в туалет и ванную комнату не только из вентиляционной шахты, но и из воздуха, используемого на кухне в вашей собственной квартире;
- для кухни – 60-90 м3/ч;
- ванная комната – 25 м3/ч;
- WC – 25 м3/ч;
- совмещенный санузел – 50 м3/ч. Данные о количестве приточного воздуха при естественной тяге указываются в паспорте.
Место установки – многие приборы при отрицательных температурах не работают, например, “бабочка”.
Третья ошибка вентиляции – соединение вытяжки над плитой с вентиляционным каналом шахты
К сожалению, распространённой ошибкой является соединение вытяжки над плитой с единственным вентиляционным каналом шахты.
За нарушение естественной вентиляции возможны штрафы Кстати, это запрещено в квартирах с газовой плитой или котлом согласно СНиП 2003г. п. 7.8.7. Кроме того, с 2019 г была принята поправка в Пожарный кодекс, по которой за блокировку вентиляционного канала с естественной вентиляцией предусмотрен штраф от 2200 руб. для физических лиц. |
В новостройках сейчас делают два вентиляционных канала – один для вытяжки над плитой, а второй для естественной вентиляции. Если Вы не готовите часто и много, то можно обойтись вытяжкой, работающей в режиме рециркуляции, достаточно будет вовремя чистить жироуловитель и следить за состоянием фильтра.
Заполняли кухню разноцветным дымом и включали вытяжку, через 10 минут дыма не было, но только ниже уровня вытяжки, а под потолком он оставался. Получается, что весь грязный воздух отводился естественной вентиляцией и именно по этой причине отверстие вытяжного канала находится под потолком. |
Обратный клапан на кухне
Один из выходов из ситуации является установка обратного клапана, который позволит работать естественной вентиляции, и закрывается потоком воздуха на период работы включенной вытяжки над плитой. Не всегда это решение выглядит эстетично.
Не забывайте про принцип работы приточно-вытяжных систем Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. Если количество воздушных масс уменьшается, то возникает эффект опрокидывания тяги, и, как результат, воздух из вытяжного вентиляционного канала заходит назад в помещение. Основная причина нарушения циркуляции потоков это засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока. |
 |
|---|

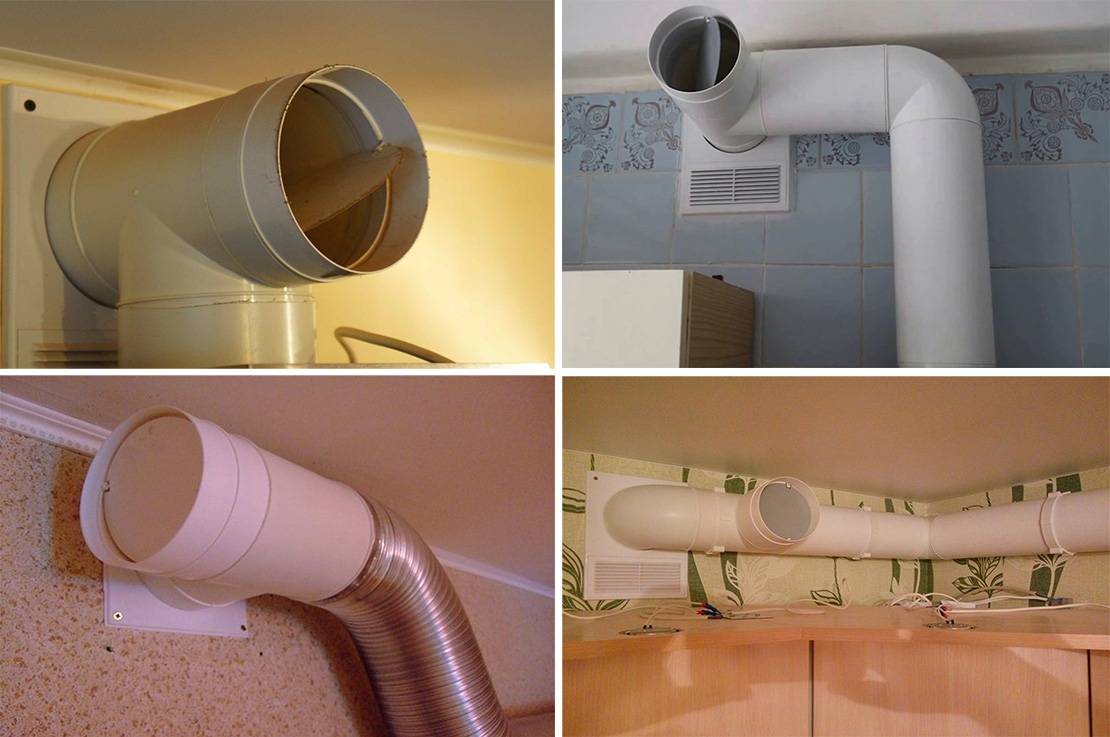

| Рис. 5. Один из многочисленных примеров обратного клапана для вытяжки |

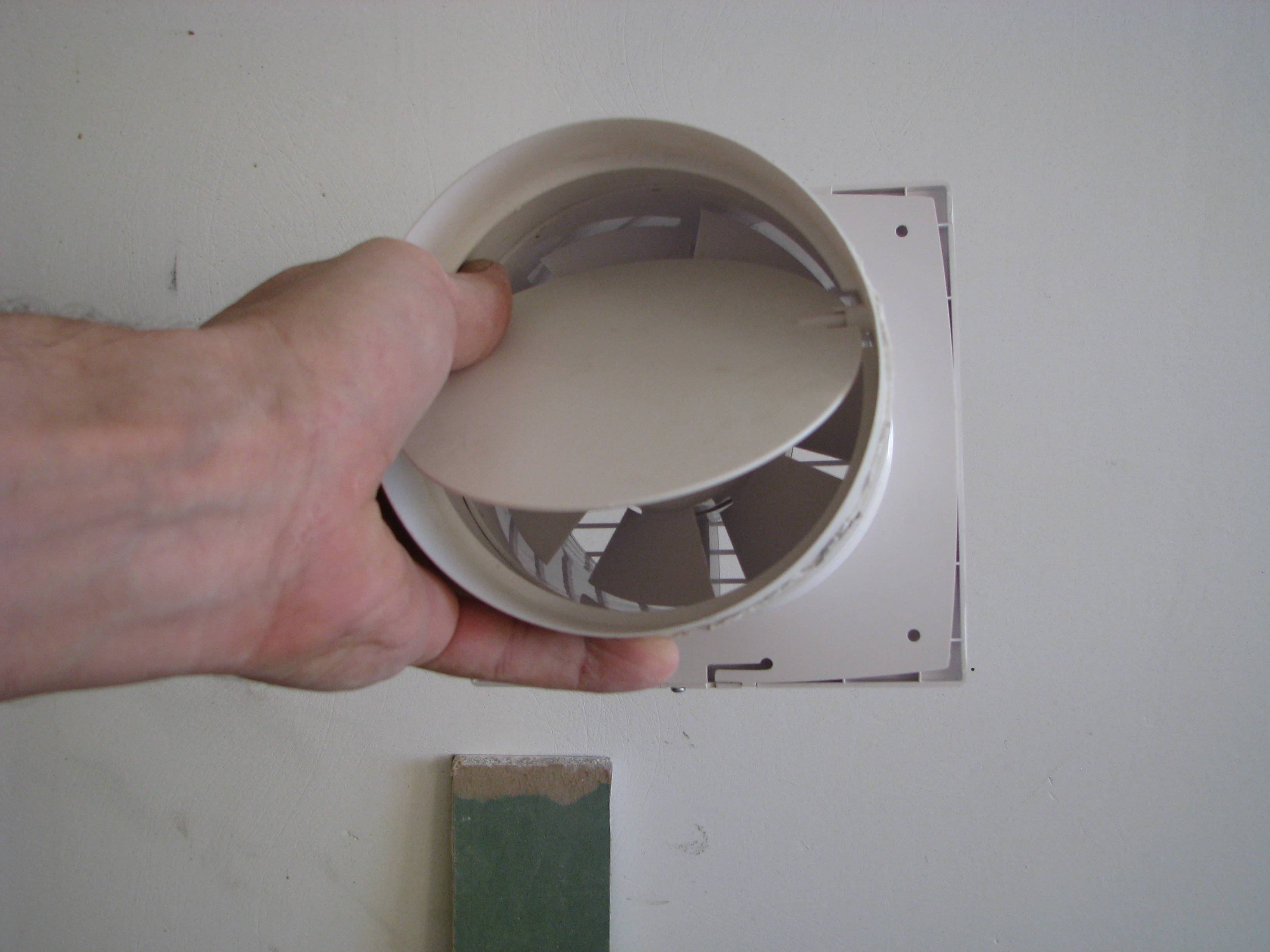

Что такое обратный клапан?Обратный клапан – это устройство, которое устанавливается на выходе из воздуховода, состоящее из корпуса и заслонки. Корпус оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка открывается под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока воздуха. Крепление обратного клапана производится на внутренний, либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор. |

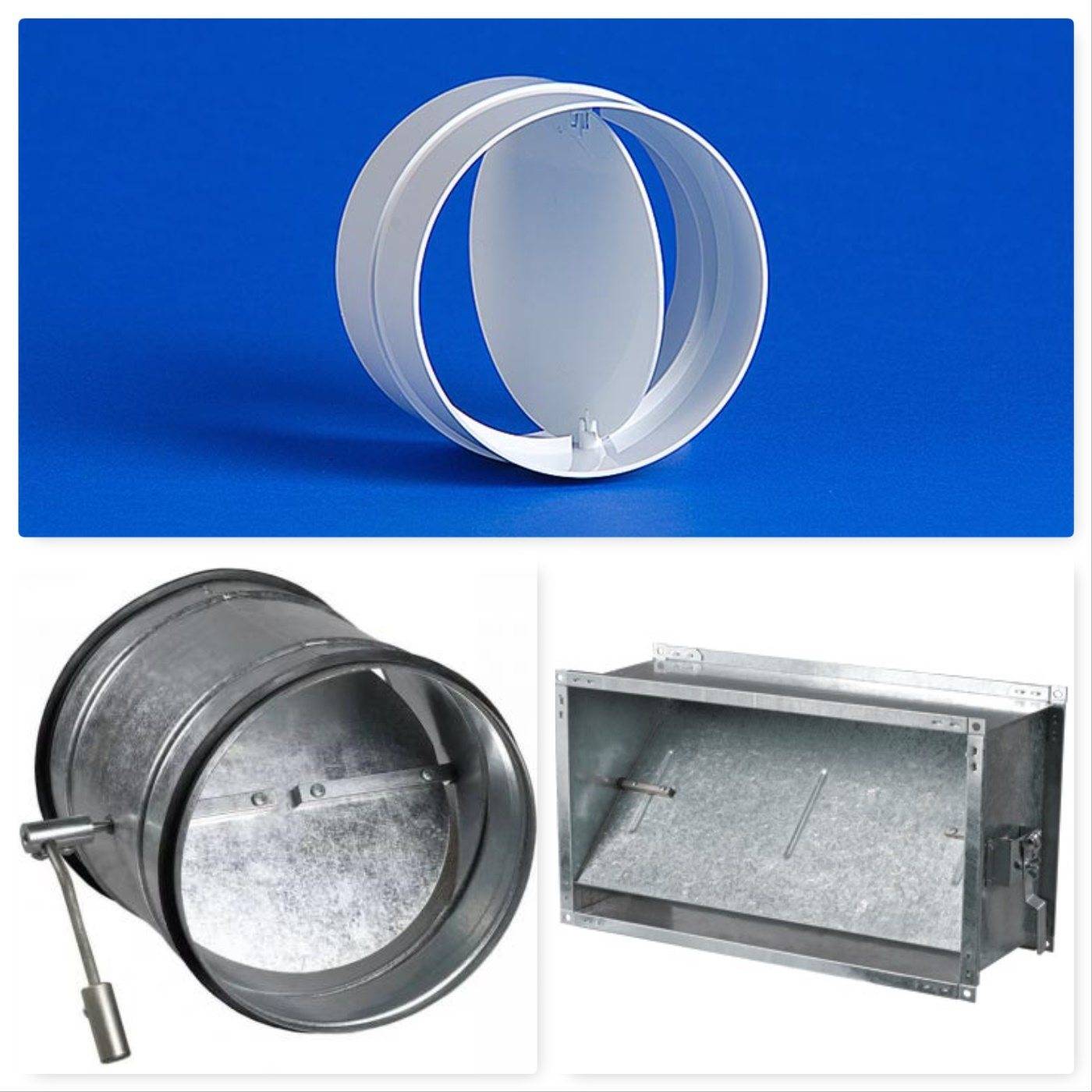

Обратные клапаны для бытового применения выпускают круглого и прямоугольного сечения, что легко позволяет их совмещать с воздуховодами для кухонной вытяжки.
 |
|---|

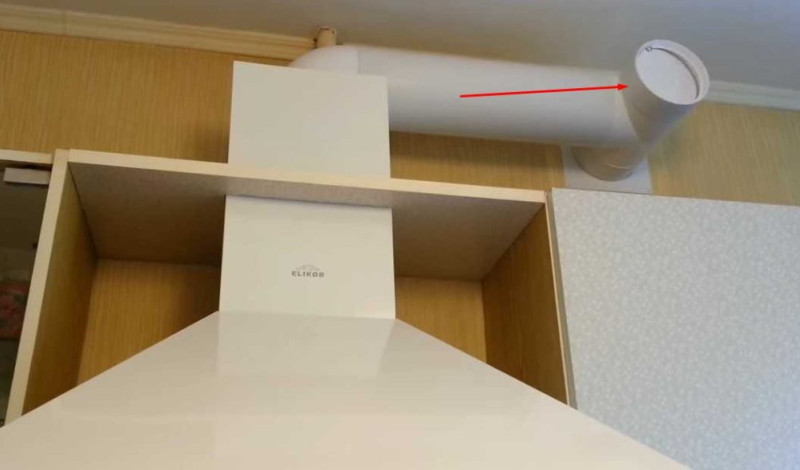

| Рис. 6. Не эстетичная установка обратного клапана |
Приточные стеновые клапаны
Для корректной работы естественной вентиляции нужны ещё и приточные клапаны. Основная функция приточного клапана это постоянное обеспечение притока свежего очищенного воздуха с улицы. Дополнительная функция – это шумоизоляция за счёт расположенной внутри прокладки из шумоизоляционного материала.
 |
|---|
| Рис. 7. Перемещение воздуха в помещении, в котором установлены приточные клапаны |
 |
|---|

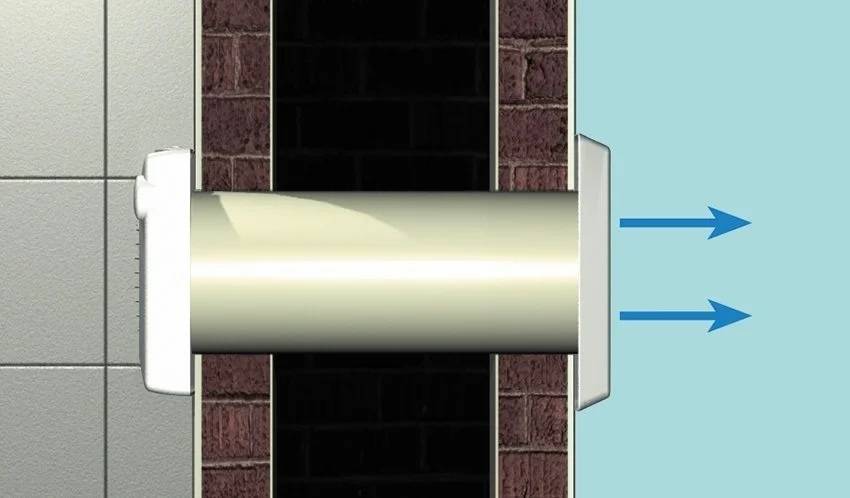

| Рис. 8. Схема установки стенового приточного клапана |
 |
|---|

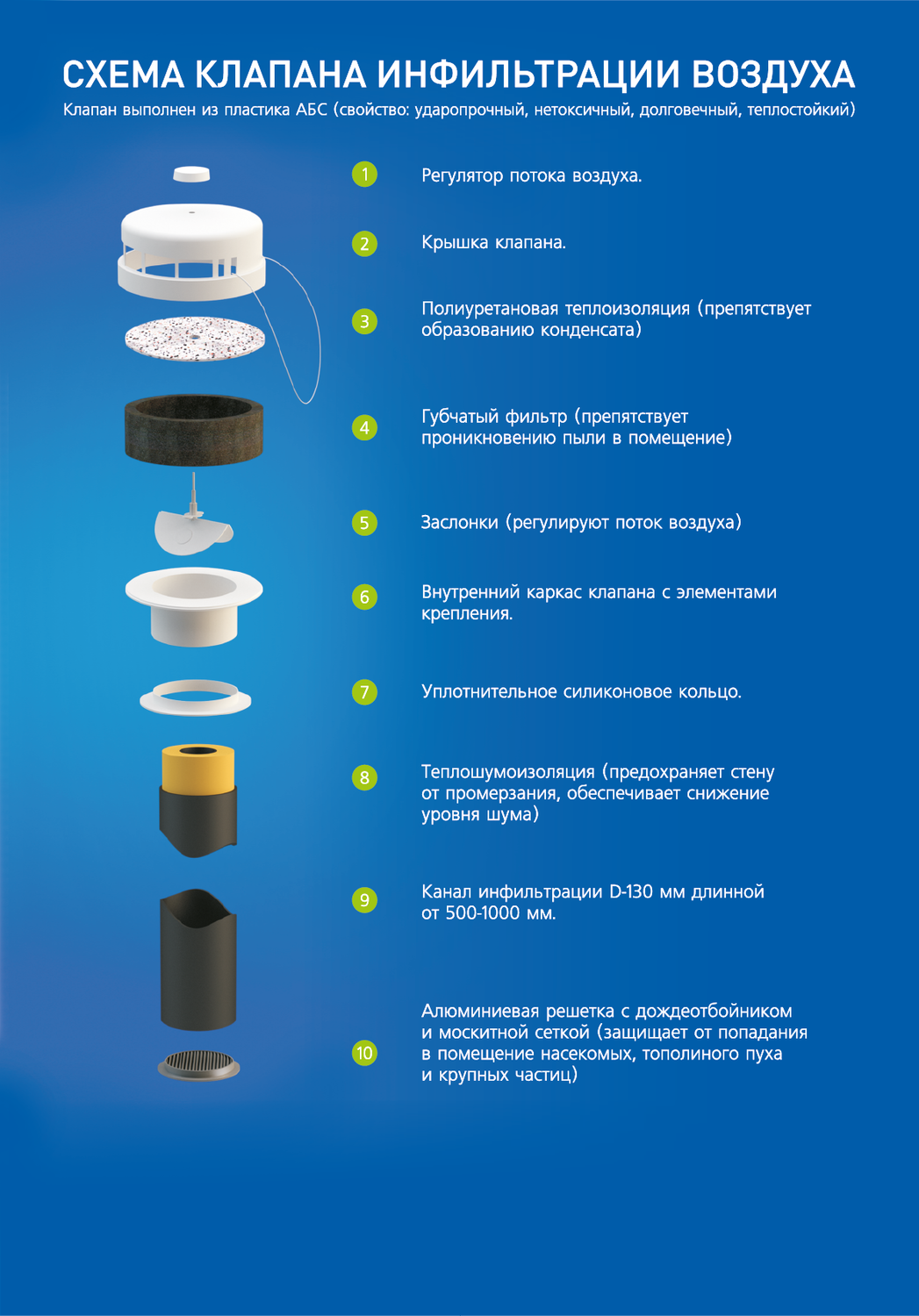

| Рис. 9. Схема приточного клапана |

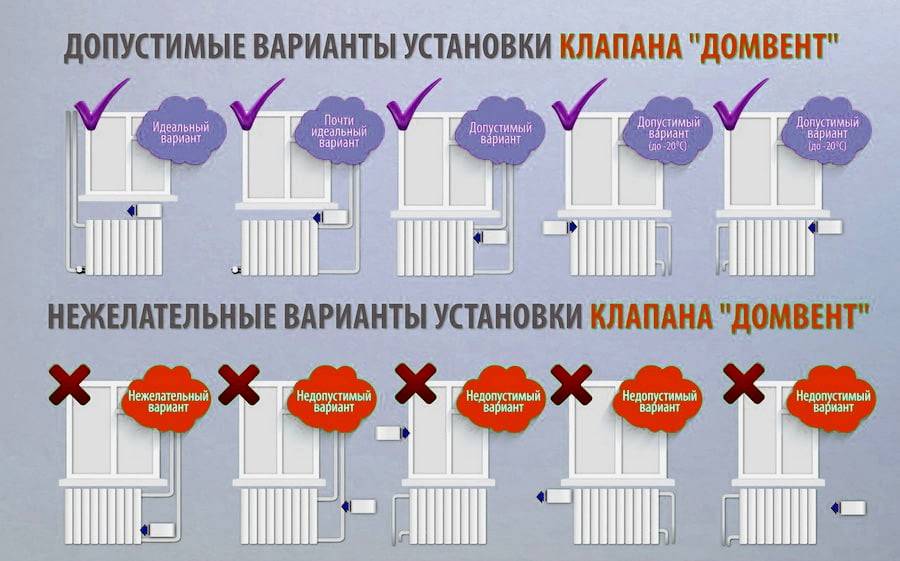

Выбирайте правильное место монтажа приточного клапана Если выбрать место для монтажа приточного клапана в стене, то подача воздуха в холодное время не будет способствовать снижению температуры в помещении.
|
 |
|---|
| Рис. 11. Знакомая ситуация – после демонтажа старых оконных блоков и установки пластиковых возникает эффект «плачущих окон», а в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить установкой приточного клапана в стену. |
Какое решение третьей проблемы?Установка обратного клапана, который позволит работать естественной вентиляции, и закрывается потоком воздуха на период работы включенной вытяжки над плитой. Установка приточного клапана, который обеспечит постоянный приток свежего очищенного воздуха с улицы. |
Читайте далее:
|
Назначение, места установки клапана
Воздушный, обратный, антивозвратный клапан для вытяжки, это один и тот же технический узел под разными названиями, предназначенный для установки в вытяжной канал во избежание образования обратной тяги.
Элемент вентиляции устанавливают на кухне, в отдельной ванной комнате и туалете, совмещенном санузле. Если вытяжка из специфических комнат организована по одному каналу, на магистральном воздуховоде ставят промежуточные воздушные клапаны для предотвращения проникновения неприятного запаха из одного помещения в другое.
Однако в вентиляционную сеть кухни врезают еще один тройник с обратным клапаном для вытяжки в качестве дополнительного элемента.
Заслонка узла закрыта, когда вентилятор зонта работает над варочной плитой. После выключения мотора принудительное отведение грязного воздуха через вытяжной зонт прекращается.
В работу вступает дополнительный вентиляционный обратный клапан для естественной вентиляции, который через открывающуюся заслонку пропускает свободно циркулирующие воздушные потоки. Однако воздухообмен выполняется при условии поступления в кухню приточного воздуха.
Дополнительный клапан с тройником на кухонной вытяжке
- совмещенный санузел – 50 м³/час;
- раздельная ванная комната или душевая и туалет – 25 м³/час;
- кухня с газовой плитой – 90 м³/час;
- кухня с электроплитой – 60 м³/час;
- хозяйственные комнаты – 25 м³/час;
- жилые комнаты – 30 м³/час на 1 человека.
Работа антивозвратного узла незаметна, но установка обратного клапана на вентиляцию нужна именно для поддержания санитарных норм в помещениях разного целевого назначения.
Виды обратных клапанов и критерии выбора
При покупке устройства важно учитывать несколько факторов. Один из самых существенных – скорость воздушного потока. Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет
Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет
Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки
Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет. Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки.
Такие устройства продаются в сборе, в комплект входит и привлекательно оформленная решетка, скрывающая содержимое
Кроме этого, следует учитывать и другие требования:
- прибор должен соответствовать размерам вентиляционного канала;
- материал устройства подбирается в соответствии с условиями эксплуатации;
- следует правильно подобрать конструкцию по назначению.
Не лишним будет обратить внимание на производителя устройства. Хоть клапан и примитивный прибор, все же следует позаботиться о качестве материалов. Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты
Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты
Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты.
В технических характеристиках изделия производители указывают мощность вентилятора. Для кухни следует брать 10, для санузла будет достаточно 6-7.
Еще один существенный нюанс. В частных домах не рекомендуют использовать створки «бабочка» из-за того, что они могут покрываться льдом в морозы. А в многоквартирном жилье предпочтительно использовать клапаны с жалюзи, чтобы не допустить проникновение в квартиру через вентиляционное отверстие грызунов.
Мембрана
В мембранном обратном клапане роль заслонки выполняет легкий гибкий материал, отклоняющийся под напором воздушного потока. Когда возникает обратное давление воздуха, мембрана прижимается к решетке и не пускает его в помещение.
Мембрана обычно выполняется из эластичного пластикового материала. Подобные конструкции отлично подходят для естественной вентиляции, так как гибкая заслонка очень чувствительна и не требует мощного воздушного потока.
Мембранный принцип
Если обратная тяга в воздуховоде достаточно мощная, гибкую мембрану усиливают жесткими ребрами. Они не позволяют материалу деформироваться под давлением.
Бабочка
Конструкция этого устройства действительно напоминает бабочку. Обратный клапан разделен осевым стержнем, на котором крепятся «крылья». Под воздействием воздушного потока крылья бабочки открываются и закрываются.
Как уже было отмечено, у бабочки есть существенный недостаток – в морозы крылья покрываются наледью, если вентканал выходит непосредственно на улицу. Чаще всего такая проблема возникает в частных домах, где вентиляционные каналы имеют недостаточную протяженность. Можно попробовать использовать такие изделия с каучуковым уплотнителем, но и в этом случае результат не гарантирован.

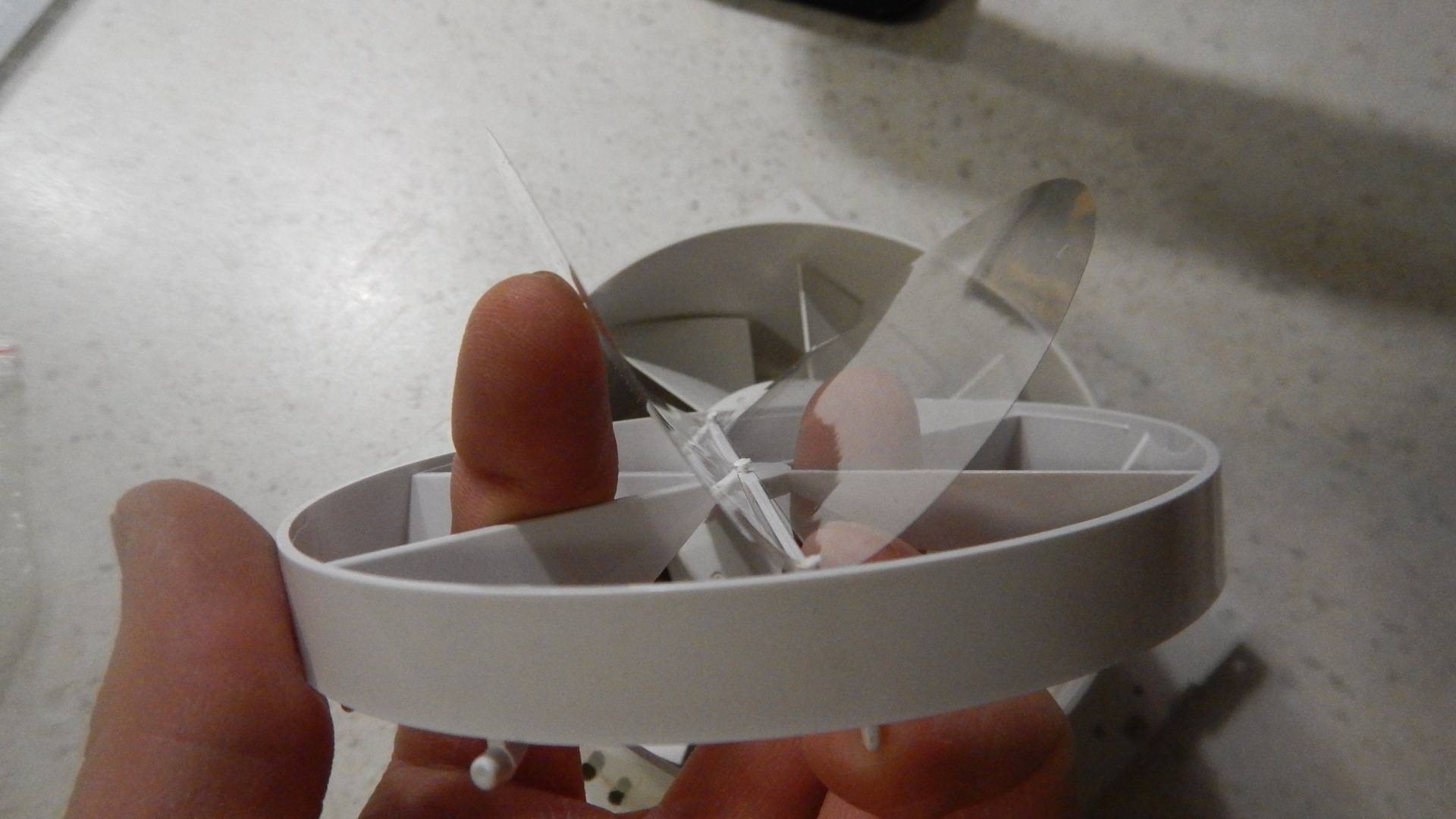

Внешний вид устройства «бабочка»
Преимущество бабочки в том, что ее можно устанавливать в любом положении – хоть вертикально, хоть горизонтально. Пружинки вернут крылья на место при любом наклоне.
Лепестки
Такой вид обратных лепестковых клапанов для вентиляции имеет жалюзи, закрывающие вентканал. Работает этот прибор так же, как и мембранный или бабочка с той только разницей, что у жалюзи несколько опорных стержней, а сам лепесток имеет небольшую площадь. За счет такой особенности конструкции лепестковые клапаны можно использовать в частных домах.
Небольшая площадь деталей не дает им остывать настолько, чтобы покрываться льдом
Кроме того, частокол из опорных стержней является своеобразным препятствием для домашних вредителей – грызунов.
Жалюзи при необходимости можно закрывать в принудительном порядке. Такие приборы отлично сохраняют тепло и удобны в использовании.
Частые ошибки и проблемы при установке
Клапан может выйти из строя по причине ошибок и недочетов при его монтаже. Поэтому рекомендуется в процессе установки соблюдать инструкцию, указанную в описании. Необходимо хотя бы 1 раз в месяц проводить технический осмотр устройства на предмет выявления неполадок. При эксплуатации запорных арматур могут возникать следующие проблемы:
- Если во время монтажа забыли извлечь заглушку или фиксатор затвора, то может наблюдаться отсутствие протока. Заглушка, оставщаяся в тройнике, может привести к тому, что давление на участке до клапана будет меньше давления на участке после него. Это приводит к тому, что устройство не может пропускать жидкость. Чтобы устранить эту неисправность, рекомендуется демонтировать конструкцию и извлечь заглушку.
- В загрязненной воде твердые механические частицы могут повредить затвор или застрять между седлом и тарелкой. Это приводит к тому, что клапан будет негерметично перекрывать проход. Для устранения этой неполадки необходимо демонтировать устройство, провести очищающие процедуры и установить заново. Перед этим рекомендуется попробовать вымыть эту частицу потоком воды. Для этого можно несколько раз закрыть и открыть ближайший к клапану запорный кран.
- Неудачно выбранный клапан приводит к возникновению постукиваний. Такое происходит из-за большего диаметра клапана. Решить эту проблему можно только путем приобретения нового устройства меньшего диаметра или переустановкой существующего в более подходящее место на трубопроводе. Следует учесть, что постукивания могут возникать и по причине того, что устройство установлено слишком близко к центральному насосу. Высокая турбулентность потока тоже способствует постукиваниям в устройстве.
- Лопнувшая резьбовая муфта – еще одно следствие несоблюдения инструкций в процессе монтажа. Такое наблюдается, если клапан испытывает нагрузку со стороны трубопроводов, или при его монтаже было использовано слишком много уплотнительного материала. В этом случае рекомендуется заменить устройство.
Краткий обзор лучших производителей
При выборе проветривателя пользователи опираются на разные критерии. Один из важных показателей продолжительности и качества работы приточного клапана – его производитель.
Но иногда характеристики, указанные в паспорте изделия, не соответствуют действительности. Чтобы не столкнуться с подобной ситуацией, следует выбирать клапаны известных марок с хорошей репутацией.
Выбирая приточный клапан известного мирового бренда, выпускающего широкий ассортимент вентиляционного оборудования, получившего признание миллионов пользователей, можно быть уверенным в надежности, практичности изделия
Далее кратко рассмотрим лучшие бренды, продукция которых представлена на отечественном рынке.
Автоматические приточные клапаны Vents считаются самыми популярными решениями. Vents – украинская компания, завоевавшая признание европейских пользователей. Сегодня ассортимент производителя насчитывает более 10 000 позиций.
Ventec – российское предприятие, выпускающее системы аспирации, вентиляции, специализирующееся на производстве металлокаркасных, корпусных изделий. Компания отличается превосходным уровнем сервиса.
Приточные клапаны бренда Ballu поставляются в 30 стран. Ballu – производитель, специализирующийся на инженерных системах, климатической технике. Наличие собственных лабораторий позволяет компании использовать инновационные решения в производстве.
Tion – российский бренд, стремительно набирающий популярность. Компания создает «умную» вентиляцию, разрабатывает приспособления высокоэффективной фильтрации, дезинфекции.
Вентиляция в квартире или доме
Воздухообмен в квартире или доме с одной стороны должен соответствовать нормам, установленным для жилых объектов, а с другой – подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном конкретном направлении.
Нормативы и положения
Основной документ, на который нужно ориентироваться при проектировании вентиляции как в квартире, так и в частном доме – СП 54.13330.2016. Это актуализированная редакция СНиП 31-01-2003 ” Здания жилые многоквартирные”. Схема движения воздуха по жилому объекту любой планировки должна быть составлена, исходя из положений пп. 9.6 и 9.7 этого свода правил.
В таблице 9.1 установлены нормы воздухообмена для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости обязаны строго следовать этим параметрам.
Приток уличного воздуха должен происходить в жилых комнатах и кухне, а отток – из кухни, ванной и технических помещений
Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:
- Влажность, которую можно измерить гигрометром. Перенасыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтеков на окнах.
- Углекислый газ, концентрацию которого можно измерить газоанализатором. Без прибора недостаток кислорода можно хорошо почувствовать сразу при входе в помещение с улицы.
Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, среди которых площадь, этажность, расположение комнат и технических помещений.
Система вентиляции газовой котельной автономна. По требованиям техники безопасности ее нельзя каким-либо образом совмещать с воздухооборотом внутри дома
Таким образом, в любом жилье существуют точки притока и удаления воздуха, причем недопустима ситуация, когда через приточное отверстие происходит отток, а через вентиляционную шахту – поступление воздушной массы.
Это приводит к нарушению санитарно-гигиенических, противопожарных и иных норм и может серьезно ухудшить условия проживания.
Искусственный и естественный воздухообмен
Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:
- Кухня. При готовке блюд может возникнуть интенсивное испарение. Чтобы оно не распространилось по кухне и далее по другим помещениям, над плитой устанавливают вытяжку. Ее работа позволяет направить загрязненный воздух сразу в вентиляционную шахту.
- Ванная. При принятии душа происходит насыщение воздуха водяным паром. Для его быстрого удаления включают вентиляционную установку, так как иначе появление плесневого грибка или отслоение пластика и плитки будет происходить значительно интенсивнее.
- Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускают вентиляторы или вытяжки, которые располагают поблизости от источника загрязнения.
Включение принудительной вентиляции носит временный характер, так как она потребляет много электроэнергии и создает шум при работе.
Мощная вытяжка способна забирать весь воздух над плитой, однако в выключенном состоянии она совсем не пропускает воздух в вентиляционный канал
После внедрения устройств для принудительной вентиляции возникает проблема с естественной циркуляцией воздуха через возникшее препятствие. Если обыкновенный лопастной вентилятор еще как-то пропускает воздушный поток, то вытяжки, как правило, минимизируют проход до недопустимо низких показателей.
Остановка естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет возникать повышенная влажность и зимой “потекут” окна. Но еще хуже то, что будет нарушено движение воздуха по дому, что скажется на всех комнатах.
Установка вытяжки может иметь еще одно негативное последствие, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону сохранения баланса: в любой момент времени количество поступающего и выходящего воздуха одинаково.
Из этого следует, что увеличение напора в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность реверса потока.
Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно образования реверса
Для решения обеих проблем устанавливают обратный клапан. С учетом того, что современные воздуховоды для жилых помещений имеют стандартные габариты, самостоятельный монтаж такого элемента не представляет большой сложности.
Как сделать своими руками?
Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

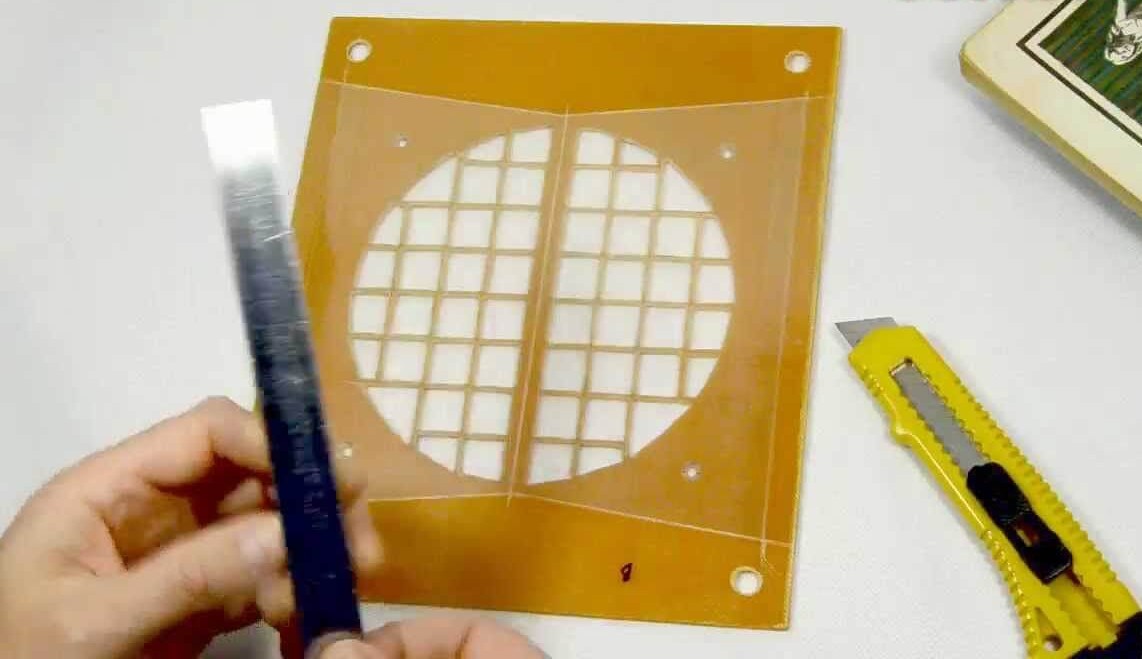

- Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
- Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
- Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
- Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
- После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
- Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.
Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.
Конструктивные особенности механизмов и правила их выбора
Описываемые в статье устройства по своему строению бывают четырех разновидностей – мембранными, одностворчатыми, типа жалюзи и бабочка. Клапаны мембранного вида снабжаются гибкой заслонкой. Она реагирует на самые незначительные движения воздуха, поэтому такие приспособления считаются самыми чувствительными. Одностворчатый обратный клапан выполнен в виде заслонки. Она фиксируется на горизонтальной оси. Воздушный поток поворачивает заслонку, за счет чего происходит закрывание и открывание прохода естественной вентиляции.
Механизмы типа жалюзи располагают 2–4 горизонтальными осями, на которые устанавливают ряд лопастей. Такие устройства часто называют гравитационными и лепестковыми клапанами. Достаточно широко распространены и механизмы типа бабочка. Обычно их изготавливают из металла и устанавливают на системы проветривания, снабженные электрическим вентилятором. Бабочки располагают двумя створками, расположенными по обе стороны от одной оси. Недостаток подобных клапанов – высокий шум при работе. Он может быть снижен посредством монтажа на лопасти бабочки уплотняющих элементов.
Обратный клапан вентиляции типа бабочка
Подбирая обратный клапан для вентиляции, необходимо обращать внимание на материал, из которого он сделан, его устройство, форму и диаметр сечения
Важно помнить, что в жилом помещении такой механизм обязан реагировать на незначительные по интенсивности потоки воздуха. В связи с этим специалисты советуют при обустройстве естественной вентиляции дополнять клапан вытяжкой (то есть специальным вентилятором)
На стене подобные конструкции смотрятся не очень красиво. Но это не беда. Всегда можно прикрыть место монтажа вытяжки и клапана элегантной вентиляционной решеткой
В связи с этим специалисты советуют при обустройстве естественной вентиляции дополнять клапан вытяжкой (то есть специальным вентилятором). На стене подобные конструкции смотрятся не очень красиво. Но это не беда. Всегда можно прикрыть место монтажа вытяжки и клапана элегантной вентиляционной решеткой.
Еще один нюанс
Если вы приобретаете готовые наборы для естественной вентиляции жилища (клапан плюс вентилятор), следует особое внимание уделять величине мощности вытяжки. Здесь все просто
Для санузлов следует покупать комплекты с мощностным коэффициентом 7, а для кухонь – с показателем 10.
