Расчет, установка и монтаж вентиляции в частном доме

Приточная вентиляция снизу или сверху. Что такое вентиляция?

Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1–2 раза в день, если не забыли открыть окно. А ночью сколько раз? Риторический вопрос.

Согласно санитарно-гигиеническим нормам общая масса воздуха в комнате, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.

Под обычной вентиляцией понимают процесс обмена воздушных масс между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс предоставляет возможность удаления излишков теплоты и влаги с помощью фильтрационной системы.

Вентиляция также обеспечивает соответствие воздуха в помещении санитарно-гигиеническим требованиям, что накладывает собственные технологические ограничения на оборудование, которое будет генерировать этот процесс.

Вентиляционная подсистема – совокупность технологических устройств и механизмов для забора, отвода, перемещения и очистки воздуха. Она является частью комплексной системы коммуникаций помещений и зданий.

Рекомендуем не сопоставлять понятия вентиляции и кондиционирование – очень схожие категории, которые имеют ряд отличий.

1. Основная идея. Кондиционирование обеспечивает поддержку определённых параметров воздуха в замкнутом пространстве, а именно температуру, влажность, степень ионизации частиц и тому подобное. Вентиляция же производит управляемую замену всего объёма воздуха через приток и отвод.
2. Главная особенность. Система кондиционирования работает с воздухом, который находится в помещении и сам приток свежего воздуха может вообще отсутствовать. Система вентилирования всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
3. Средства и методы. В отличие от вентиляции в упрощённом виде кондиционирование являет собой модульную схему из нескольких блоков, которая обрабатывает небольшую часть воздуха и таким образом поддерживает санитарно-гигиенические параметры воздуха в указанном диапазоне.

Система вентиляции в доме может быть расширена до любого необходимого масштаба и обеспечивает, в случае аварийной ситуации в помещении, довольно быструю замену всего объёма воздушной массы. Что происходит с помощью мощных вентиляторов, нагревателей, фильтров и разветвлённой системы трубопроводов.

Вам может быть интересна информация от обустройстве вентиляционного трубопровода из пластиковых воздуховодов, рассмотренная в другой нашей статье.

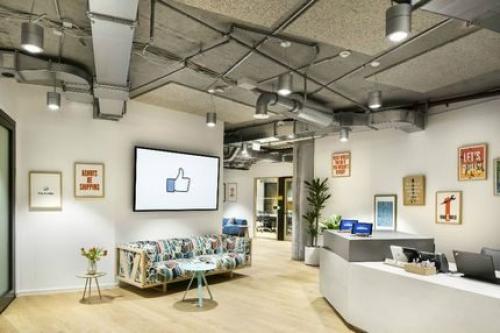

Кроме основной функции, вентиляционные системы могут являться частью интерьера в промышленном стиле, который применяется для офисных и торговых помещений, развлекательных заведений

Выделяют несколько классов вентиляции, которые можно разделить относительно способа генерации давления, распространения, архитектуры и назначения.

Искусственное нагнетание воздуха в системе производится с помощью нагнетательных установок — вентиляторов, воздуходувок. Увеличив давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительном объёме.

Это характерно для промышленных объектов, производственных помещений и общественных объектов с центральной системой вентилирования.

Генерация давления воздуха в системе может быть нескольких типов: искусственная, естественная или комбинированная. Часто применяется комбинированный метод

Рассматривают системы вентиляции местные (локальные) и центральные. Локальные системы вентиляции — “точечные” узконаправленные решения для конкретных помещений, где необходимо строгое соответствие стандартам.

Центральное вентилирование предоставляет возможность создать регулярный обмен воздуха для значительного количества одинаковых по назначению помещений.

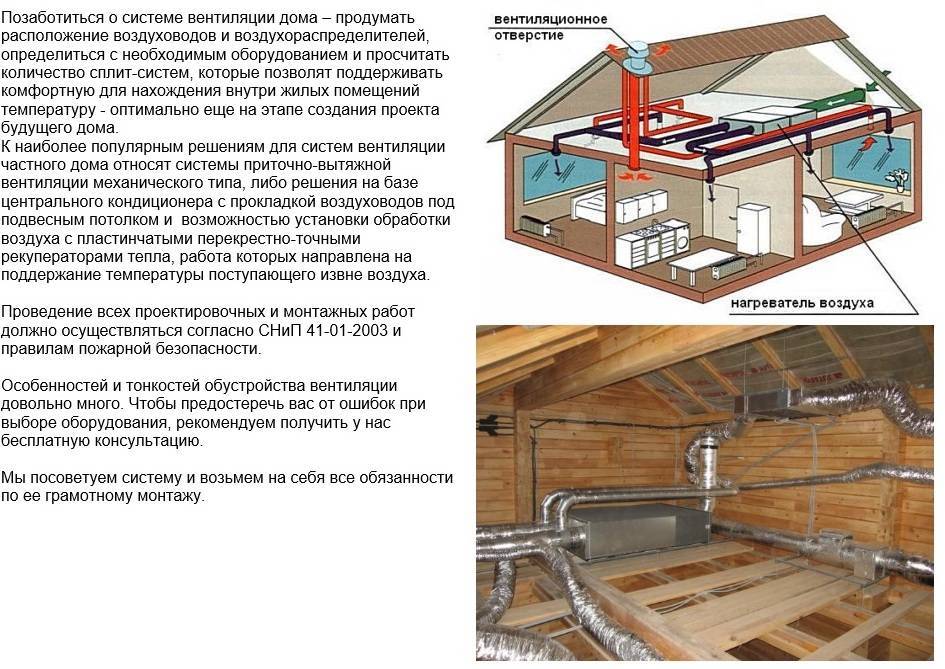

И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременный приток и вытяжку воздуха в пространстве. Это наиболее распространённая подгруппа систем вентилирования.

Такие конструкции обеспечивают лёгкое масштабирование и обслуживание для самых разнообразных помещений промышленного, офисного и жилого типа.

Типы систем вентиляции по назначению

Служит для удаления из помещения отработанного воздуха. Самое простое и наименее затратное решение для вентиляции  загородного дома, коттеджа, квартиры. Вытяжную систему просто необходимо монтировать в таких помещениях, как кухня и санитарно-гигиенические узлы (туалетная и ванная комнаты).

Приточная система

Система, подающая в помещение определенное количество воздуха, который может подогреваться в зимний период и охлаждаться в летний. Приточная вентиляция – более серьезное решение для обеспечения комфортного воздухообмена.

Приточно-вытяжная система

Объединила плюсы двух систем вентилирования, став самым грамотным решением! Приточно-вытяжная система осуществляет как приток свежего воздуха, так и удаление уже отработанного. Помимо этого, она  позволяет подогревать подаваемый воздух или охлаждать его, используя специальные функции рекуперации тепла и систем центрального кондиционирования.

Довольно часто в загородных домах  и коттеджах используется автономная система водяного обогрева, в этом случае, для подогрева приточного воздуха зимой можно использовать  тен (водяной калорифер). Его применение в конкретных случаях бывает экономически выгоднее, в отличие от применения электрического калорифера, требующего дополнительных энергетических затрат.

Значение вентиляции для жилого дома

Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.

Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.

1. Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
2. Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
3. Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
4. Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
5. К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.

Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

Приточно-вытяжная вентиляция

Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.

Вентканал для газового котла. Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

• Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
• Вытяжной монтируется выше камеры сгорания.
• В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
• Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь .

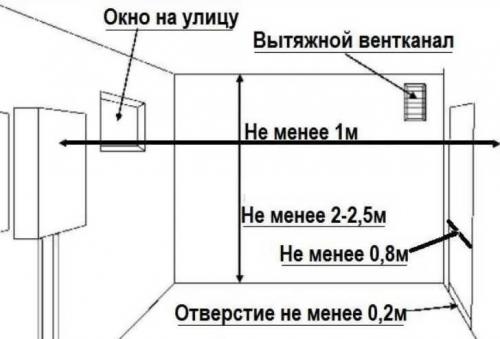

Схема размещения элементов вентиляции и окон в котельной

Мнение эксперта

Никоноров Владимир Алексеевич

Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Расход воздуха равняется объему поступающего

Это важно для принудительной конвекции. Иначе будет создаваться избыточное или пониженное давление в помещении

Для твердотопливного котла

Особенность работы твердотопливного теплоснабжения заключается в периодическом попадании продуктов сгорания в помещение. Это происходит во время загрузки топлива, чистки от золы. Поэтому для отопления с твердотопливным котлом увеличивают кратность обмена воздуха на 10-15 % по сравнению с работающим на газе.

Что следует учитывать:

• Выходной канала циркуляции устанавливается вертикально в потолке над зоной образования сажи.
• Минимальное расстояние между ним и дымоходом – 0,5 м.
• Защита от обратной тяги в дымоходе. Необходимо периодически чистить его от сажи, проверять целостность.

Для искусственной конвекции воздуха устанавливают стандартные вентиляторы . Их мощность обеспечивает приток, равный сумме расхода вытяжного канала и дымохода.

Длина вертикального элемента для конвекционного движения воздушных масс должна быть не менее 3 метра. Входной патрубок находится над топкой и зольником.

Размещение вентиляционных каналов в частном доме

Вентиляционные каналы должны быть заложены в конструкцию дома на этапе проектирования. Они должны присутствовать не только в кухне, и санузле, а вообще в каждом помещении частного дома. При строительстве капитального здания, вентканалы обычно выкладывают из кирпича.

В каркасном домостроении можно использовать пластиковые трубы, либо короба, из тонкого оцинкованного металла. Главный канал монтируется. Как правило, в центральной стене, и от него расходятся ответвления в разные помещения.

Центральная труба выводится на крышу постройки. Следует помнить, что не стоит делать много горизонтальных ответвлений. Они сильно уменьшает тягу. Вертикальный канал центральной трубы должен быть в два раза длиннее горизонтальных участков.

Нормы установки

• При строительстве центрального вентиляционного канала из кирпича, толщина его стенок не должна быть менее 500 миллиметров. При меньшей толщине, в зимнее время, воздух в ней будет быстро охлаждаться, и опускаться вниз, что приведёт к сбоям в работе данной системы. Если канал изготовлен из оцинкованных коробов, то его необходимо оклеивать теплоизоляционными материалами.

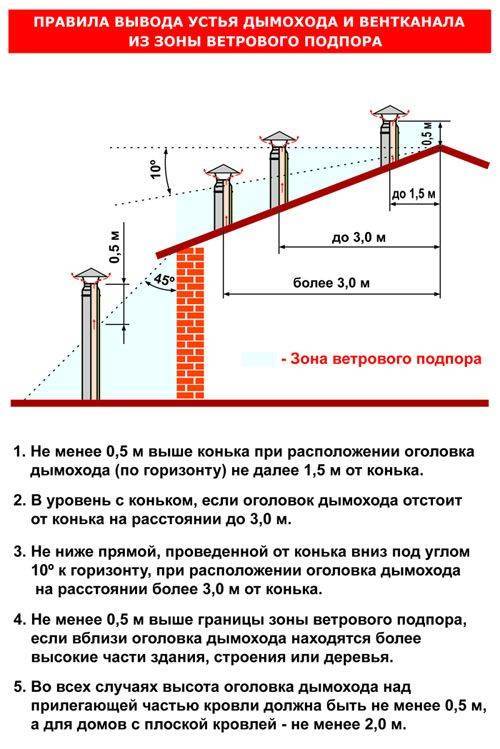

• Труба вентиляции должна быть выше чем конек дома, это необходимо для того чтобы избежать завихрений воздуха, и улучшения тяги.

Основные правила

• Система вентиляции на кухне, и санузле обязательно должна иметь комбинированную схему, естественную и принудительную. В качестве принудительной можно использовать кухонную вытяжку, а для естественной должен быть смонтирован вентиляционный канал. Вентканал, целесообразнее всего, устраивать на противоположной стене от кухонной вытяжки. Ширина подвесной вытяжки должна быть не менее ширины газовой плиты.
• Вентиляционными каналами в обязательном порядке должны быть оборудованы все помещения в доме.
• В санузле принудительная вентиляция должна включаться автоматически, при включении света.
• В вытяжных устройствах необходимо предусмотреть установку сменных фильтров.

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.

Размер вентиляционных каналов в частном доме

Через дробь – размер воздуховода и (/) размер внутреннего отверстия шахты.

ШАХТЫ ВЕНТИЛЯЦИИ В КОТТЕДЖЕ
Помещение	Размер шахты (мм)
ОСНОВНЫЕ
Санузел (ванная, душевая)	150х100 / 200х150
Кухня (естественная шахта)	200х100 / 250х150
Кухня (кухонный зонт)	300х150 / 350х200
Котельная (вытяжка)	⌀200 / 250 для Sзд 400 м2
ДОПОЛНИТЕЛЬНЫЕ
Гардеробная	100х100/150х150
Кладовая	100х100/150х150

Воздуховод (первый размер) идет внутри шахты (второй размер) Оставляем свободное пространство в 5 см с каждой стороны на крепление, повороты и фланцы. Размеры шахт для всех коттеджей одинаковы, т.к. действующие нормы устанавливают фиксированные расходы вытяжного (удаляемого) воздуха, вне зависимости от размера помещения и размера дома.

5 правил расположения вентиляционных шахт

Правило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

Шахту для вытяжки из санузла можно разместить не в санузле, а в соседней комнате (например кладовой или построчной) на расстоянии не более 1,5 метра от помещения санузла. Такое требование обусловлено стабильностью работы системы естественной вентиляции. При увеличении расстояния система работать не будет.

Правило 2: Высота шахты естественной вентиляции должна быть не менее 3 метров.

Тяга в системе естественной вентиляции создается за счет разницы плотностей воздуха в помещении и на улице при минимальной для этого высоте шахте – 3 метра. Можно уменьшить высоту шахты при оборудовании её вытяжным вентилятором. Вытяжные каналы последнего этажа как правило оборудуются настенными вентиляторами. Естественная вытяжка на последнем этаже работать не будет. Нет разницы плотностей воздуха – нет и естественной тяги.

Правило 3: Все шахты должны выступать более чем на 1 метр от поверхности кровли (СанПиН 2.1.2.2645-10 пункт 4.9) Шахты должны заканчиваться на одинаковой высоте.

По-настоящему интересное правило о котором забывают в 90% зданиях. Все шахты должны заканчиваться на кровле на одной высоте, поэтому если возникает перепад по высоте между двумя шахтами более 1.5 метров, тогда нижняя шахта начинает работать на приток, а не на вытяжку. В таком случае ничего не остается делать, как оборудовать в такой шахте настенные вентиляторы т.е. превратить её из естественной в механическую.

Правило 4: Оборудовать шахту в строительном исполнении — прошлый век. Массивно, дорого и глупо.

Применяйте стальные воздуховоды. Для обшивки шахты в помещениях подойдет гипсокартон в 2 слоя. Для прохода через гидроизоляцию кровли используйте проходные элементы фирм Vilpe, Krovent. (этот пункт не относится к дымоходам камина и котла) Но если вдруг решили делать шахту в строительном исполнении нужно понимание, шахта изнутри должна быть абсолютно гладкая. Необходимо предусмотреть затирку швов либо облицовку шахты изнутри сталью. Это не я придумал. Читайте — СП7.13130.2013 пункт 6.13.

Правило 5: Объединять два помещения (два санузла) в одну вытяжную шахту крайне нежелательно, но можно только при условии оборудования в каждом помещении настенного вентилятора.

Настенные вентиляторы в своей конструкции имеют обратный клапан, который будет препятствовать проникновению воздуха из одного помещения в другой.

Также вам может быть интересна статья про вентиляцию в бассейне частного дома, если вы планируете строительство своего бассейна.

Правила устройства вентиляции в частном доме

К устройству вентиляции в частном доме подходят точно так же, как и к остальным разновидностям построек. То есть, в основе этой инженерной системы лежат требования санитарных норм, которые нормируют степень проветривания помещения. У каждого помещения данная степень разная, поэтому с учетом каждой комнаты и в целом по всему дому проводится сооружение системы вентиляции.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.

Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.

Вентканал в частном доме. №1. Требования к вентиляционным трубам

Хорошо, если обустройство вентиляционной системы происходит на этапе строительства дома , ведь в этом случае воздуховоды можно спрятать, и они не будут нарушать эстетику помещения. Каналы допускается выкладывать кирпичом , но это долгий процесс. Сегодня, в основном, используются, специальные вентиляционные трубы, которые упрощают и ускоряют весь процесс монтажа.

Отметим, что чаще всего вентканалы в частном доме необходимы для выведения воздуха . Однако, если необходимо взять все движения воздуха под максимальный контроль, обустраивается принудительная приточно-вытяжная вентиляция . Это сложная система, но в этом случае трубы понадобятся и для того, чтобы подводить свежий воздух с улицы .

Выбор материала воздуховода и его диаметра зависит от массы факторов. Прежде всего, это тип помещения и особенности воздуха, который необходимо отводить (температура, химический состав и т.д.). Как бы там ни было, и на какой бы вариант ни пал бы ваш выбор, существует ряд требований, которым должен отвечать воздуховод:

• идеальная герметичность;
• способность обеспечить свободное прохождение воздушного потока конкретного объема и с заданной скоростью;
• безопасность для здоровья людей (нетоксичность) и минимальный уровень шума во время прохождения воздушных масс;
• если трубы не будут скрыты, то важны еще и декоративные качества.

Основные требования к вытяжкам над газовыми плитами в многоквартирных домах

Хотим обратить ваше внимание, что новые поправки касаются только оборудования с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции

Общие требования к кухонной вытяжке над газовой плитой следующие:

• Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже.
• Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае, работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже.
• Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования.

В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.
