Нормы воздухообмена систем вентиляции в жилых помещениях

Кратность воздухообмена в производственных помещениях

Я вас огорчу. Не существует адекватной таблицы с кратностью воздухообмена в производственных помещениях. Ее невозможно правильно и хоть как-то точно сделать, даже с большой погрешностью. Объяснение этому простое. Любое промышленное предприятие подразумевает определенный технологический процесс. На каждом производстве он индивидуален и имеет те или иные особенности. Через упрощенную систему могут быть определены требования только для одинаковых повторяющихся процессов, не имеющих значительных отличий.

Таблица значений для производственных помещений — это иллюзия, которой не может существовать. Посудите сами. Возьмем, например, сварочный цех. Будут существовать десятки, если не сотни факторов, которые будут определять технологический процесс. Только получив ответы на множество вопросов можно будет вникнуть в суть происходящего в сварочном цехе. Какие материалы соединяются? Какой вид сварки применяется? Какие вредности выделяются? Размеры соединяемых деталей? Есть ли возможность использования местных вентиляционных зонтов и укрытий? Варят роботы или люди? Какая интенсивность рабочего процесса? Даже если на все вопросы ответить и сформировать некую систему, то все равно не будет никакой связи с габаритами производственных участков. В большой цех можно поставить маленький станок, и наоборот, в скромное по размерам пространство можно запихнуть множество сварочных постов и надымить там по полной программе. Надеюсь, суть вы уловили. Производственникам следует обращаться в специализированные проектные организации, работающие с нужным технологическим процессом.

Как проверить работает ли вентиляция?

Проверка вытяжки

Сначала проверяется работает ли вытяжка, для этого необходимо поднести лист бумаги или пламя от зажигалки непосредственно к решётке вентиляции, находящейся в ванной или на кухне. Пламя или лист должны отогнуться в сторону вытяжки, если это так, то она работает, а если такого не происходит, то канал может быть перекрыт, к примеру, забиться листьями или по какой-либо другой причине. Поэтому главная задача – устранить причину и обеспечить тягу в канале.

В случаях, когда тяга нестабильная от соседей поток воздуха может переходить к вам, при этом заносить посторонние запахи к вам в квартиру, это признак возникновения обратной тяги. Чтобы ее устранить, необходимо смонтировать специальные жалюзи, которые будут закрываться при появлении обратной тяги.

Акустический расчет системы вентиляции

Акустический расчет — это обязательная операция, которая прилагается к расчету любой системы вентилирования помещения. Подобная операция осуществляется для того, чтобы выполнить несколько конкретных задач:

• определить октавный спектр воздушного и структурного вентиляционного шума в расчетный точках;
• сопоставить имеющийся шум, с допустимым шумом по гигиеническим нормам;
• определить путь снижения шума.

Все расчеты необходимо проводить в строго установленных расчетных точках.

После того как были выбраны все мероприятия по строительно-акустическим нормам, которые призваны устранить излишний шум в помещении, проводится поверочный расчет всей системы в тех же точках, что были определены ранее. Однако сюда же нужно добавить эффективные значения, полученные в ходе этого мероприятия по снижению шума.

Для проведения вычислений нужны определенные исходные данные. Ими стали шумовые характеристики оборудования, которые назвали уровнями звуковой мощности (УЗМ). Для расчета используют среднегеометрические частоты в Гц. Если проводится ориентировочный расчет, то можно использовать корректировочные уровни шума в дБА.

Если говорить о расчетных точках, то они располагаются в местах обитания человека, а также в местах установки вентилятора.

Как влияют металлопластиковые окна на воздушный обмен

В доме иногда происходит атмосферная разреженность по причине герметизации помещения. Причиной такого явления выступают пластиковые окна и двери. При этом тяга в вентиляционной шахте может опрокинуться, когда это отверстие находится выше остальных, в одном из помещений температура отличается от других или возникает разность атмосферных давлений.

Современные металлопластиковые конструкции являются не «дышат», поэтому причиняют множество проблем в процессе организации естественной вентиляции помещений. Некоторые снимают уплотнители и проделывают дополнительные отверстия в окнах. Это решение приводит к образованию постоянных сквозняков, тепловых потерь и появлению наледи на створках.

Существует специальное решение для этой проблемы. Можно смонтировать приточной клапан на пластиковое окно, который позволяет целенаправленно контролировать воздушный приток.

Нормируемая кратность для ресторанов и кафе

Назначение	Приток	Вытяжка	Примечание
Холл, вестибюль	2	—	—
Гардероб	—	2	—
Горячий цех, выпечка кондитерских изделий	—	—	Определяется индивидуально
Раздаточный зал	—	—	Определяется индивидуально, не более 80 м3/ч на чел
Банкетный зал, бар, коктейль-бар	3	3	—
Производственные пространства столовых и кафе	3	4	—
Моечная	4	6	—
Кладовая сухих продуктов, инвентаря, винно-водочных изделий	—	1	—
Кладовая овощей, солений, тары	—	2	—
Комнаты администрации, персонала, официантов	1	1	—
Санузел	—	—	50 м3/ч на один унитаз, 25 м3/ч на один писсуар
Курительная	—	10	2/3 удаляется из верхней зоны 1/3 удаляется из нижней зоны

Заведения общественного питания, рестораны и кафе

Источники информации:  1. ТКП 45-3.02-209-2010 (02250) «Административные и бытовые здания» Минстройархитектуры, 2011.  2.ТКП 45-3.02-36-2006 (02250) «Здания и помещения объектов общественного питания. Правила проектирования» Минстройархитектуры, 2006.

Расходы воздуха по оборудованию

Оборудование	Марка	кВт	Расход, м3/ч
Вытяжка	Приток
Плита электрическая	ПЭ-0,17	4	250	200
Плита электрическая	ПЭ-0,51	12	750	400
Шкаф жарочный	ШЖЭ-0,51	8	400	—
	ШЖЭ-0,85	12	500	—
Устройство электрическое, варочное	УЭВ-60	9,45	650	400
Фритюрница	ФЭ-20	7,5	350	200
Котел пищеварочный:
100 литров	КЭ-100	18,9	550	400
160 литров	КЭ-160	24	650	400
250 литров	КЭ-250	30	750	400
Аппарат пароварочный	АПЭ-0,23А	7,5	650	400
Сковорода электрическая	СЭ-0,22	5	450	400
	СЭ-0,45	11,5	750	400
Мармит	МСЭ-0,84	2,5	300	200

Расходы для разного оборудования промышленной кухни

Источник информации: «Проектирование предприятий общественного питания» Справочное пособие к СНиП 2.08.02-89

Рекомендация:  При устройстве вытяжного зонта над источником вредных выделений, при отсутствии необходимой информации и данных, необходимо предусматривать максимально полное укрытие источника выделений. С каждой стороны вытяжной зонт должен выступать минимум на 10-15 см. Вентиляционное оборудование подбирается из расчета обеспечения скорости движения воздушного потока через рабочее сечение вытяжного зонта со скоростью 0,5 м/с. Расход удаляемого воздуха через зонт определяется по формуле: L (м3/час) = F (Площадь зонта, кв.м.) х 0,5 х 3600.

Расчет кратности воздухообмена для магазинов

Назначение	Приток	Вытяжка	Примечание
Цветочный магазин	—	—	30 м3/ч на человека (требования могут быть продиктованы необходимостью создания условий, оптимальных для роста и развития растений)
Зоомагазин	—	—	30 м3/ч на человека (Необходимо учитывать зоологические требования)
Магазин в подвале	—	—	30 м3/ч на человека
Магазин надземный	—	—	20-30 м3/ч на человека
Магазин одежды, обуви, тканей	—	—	30 м3/ч на человека
Магазин хозяйственных товаров и мебели	—	—	30 м3/ч на человека (требования могут быть продиктованы необходимостью удаления технологических вредностей)
Складское пространство	Не менее 0,5	Не менее 0,5	20 м3/ч на человека
Зона погрузки-разгрузки	Не менее 0,5		20 м3/ч на человека

Таблица для магазинов и торговых павильонов

Как проверить работает ли Ваша вентиляция?

В первую очередь, вы можете проверить, работает ли вытяжка. Для этого поднесите зажигалку или листок бумаги к вентиляционной решетке, установленной в стене ванной комнаты или на кухне. Если пламя (или листок бумаги) отогнулось в сторону решетки, то тяга есть, вытяжка рабочая. Если нет, то канал перекрыт, например забился, листьями через воздуховод. Если же у Вас квартира, то его могли перекрыть соседи, делая перепланировку помещений. Поэтому первая ваша задача обеспечить тягу в вентиляционном канале.

Проверка вентиляции на наличие тяги при помощи зажигалки

Если тяга есть, но она не постоянная, и над или под Вами живут соседи. В таком случае к Вам может перетекать воздух, из соседских помещений неся за собой и запахи. В данной ситуации необходимо оснащать вытяжку обратным клапаном или автоматическим жалюзи, которое закрывается при обратной тяге.

Как проверить достаточное ли у Вас сечение вытяжки, мы рассмотрим дальше.

Технические расчеты бесплатно и анонимно =)

• Отопление
  • Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
  • Расчет диаметра коллектора
  • Расчет расширительного бака для отопления
  • Расчет количества ступеней теплообменника ГВС
  • Расчет нагрева ГВС
  • Расчет длины компенсаторов температурных удлинений трубопроводов
  • Расчет скорости воды в трубопроводе
  • Разбавление пропилен и этиленгликоля
  • Расчет диаметра балансировочной шайбы
  • Проверка работоспособности элеваторной системы отопления
  • кг/с в м3/ч. Перевод массового расхода среды в объемный.
  • Онлайн замена радиаторов Prado на Purmo
  • Примеры гидравлических расчетов систем отопления
  • Sanext
    • Расчет диаметра и настройки клапана Sanext DPV
    • Расчет этажного коллектора системы отопления Sanext
    • Маркировка РКУ Sanext
    • Замена клапана Danfoss AB-QM на Sanext DS
    • Быстрая замена L и T-образных трубок на трубу Стабил
• Вентиляция
  • Расчет гравитационного давления
  • Расчет расхода воздуха на удаление теплоизбытков
  • Расчет теплоснабжения приточных установок
  • Расчет осушения помещений по методике Dantherm
  • Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
  • Расчет дымоудаления с естественным побуждением
  • Расчет площади воздуховодов и фасонных частей онлайн
  • Расчет естественной вентиляции онлайн
  • Расчет потерь давления на местных сопротивлениях
  • Расчет воздушного отопления совмещенного с вентиляцией
  • Расчет вентиляции в аккумуляторной
  • Расчет температуры приточного и вытяжного воздуха системы вентиляции
  • Расчет углового коэффициента луча процесса
  • Кратности воздухообмена и температуры воздуха
  • Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
• Кондиционирование
  • Расчет мощности кондиционера по теплопритокам в помещение
  • Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
  • Расчет теплопоступлений от источников искусственного освещения
  • Расчет теплопоступлений от оборудования
  • Расчет теплопоступлений от людей
  • Расчет теплопритоков и влаги от остывающей еды
  • Расчет теплопоступлений от инфильтрации воздуха
  • Расчет полной теплоты из явной теплоты
• Водоснабжение
  • Расчет сопротивления в трубопроводе ВК
  • Расчет глубины промерзания грунта
  • Расчетные расходы дождевых вод
• Газоснабжение
  • Технико-экономический расчет тепла и топлива
  • Расчет диаметра газопровода
  • Расчет теплотворной способности энергоносителей
• Смета
  • Расчет площади окраски металлического профиля
  • Расчет площади окраски чугунных радиаторов
  • Расчет расхода теплоизоляции с учетом коэффициента уплотнения
  • Расчет количества досок из кубометра древесины
  • Примеры смет
    • Пример сметы на авторский надзор
    • Пример сметы на перебазирование техники
    • Пример расчета коэффициента к ФОТ при сверхурочной работе.
    • Пример расчета коэффициента к ФОТ при многосменном режиме работы.
    • Пример расчета коэффициента к ФОТ при вахтовом методе работы.
    • Списание материалов в строительстве. Пример формы отчета.
    • Списание материалов в строительстве. Пример формы ведомости.
• Разные
  • Конвертер технических величин
  • Проверка показаний теплосчетчика онлайн
  • Расчет категории склада для хранения муки
  • Линейная интерполяция онлайн
  • Онлайн расчет маржинальности и точки безубыточности
  • НДС калькулятор онлайн, расчет %
  • Юнит-экономика онлайн калькулятор
  • Расчет стоимости покупки автомобиля по доходу семьи
  • Расчет стоимости системы учета энергоресурсов
  • Калькулятор технологии домашнего виноделия
  • На всю котлету
  • Закон Ома
  • Расчет фундамента
  • Расчет изменения pH раствора при разбавлении водой
  • Статьи
    • Нормы
    • Сравнение типов отопительных приборов
    • Настройка AutoCAD
    • Температура воздуха в Краснодаре за 10 лет зимой
    • Сравнение ИП с ООО
• Вход

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

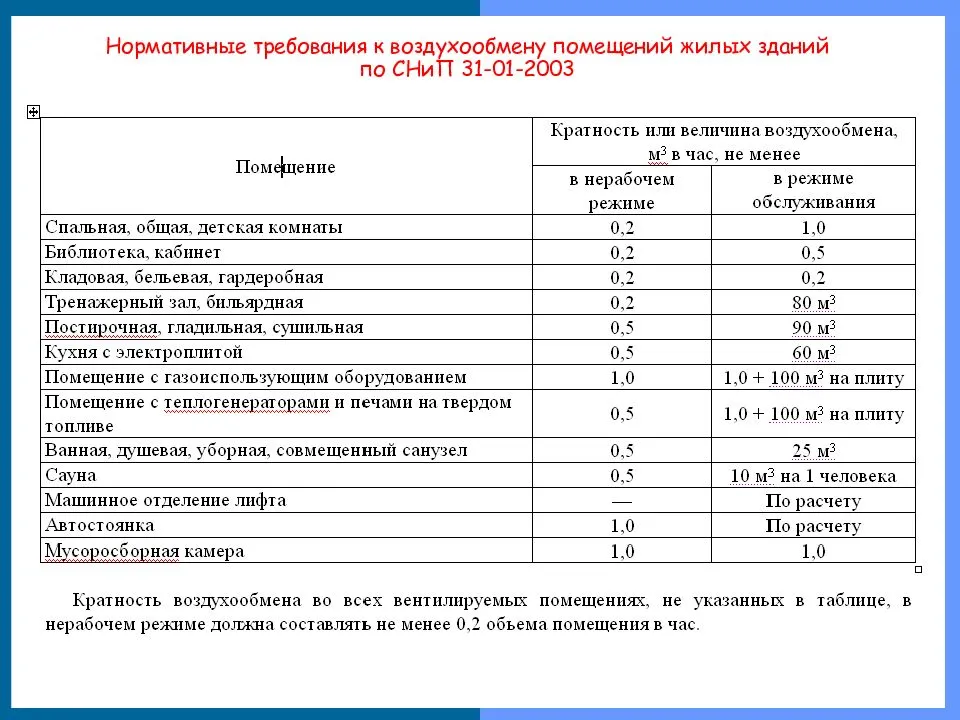

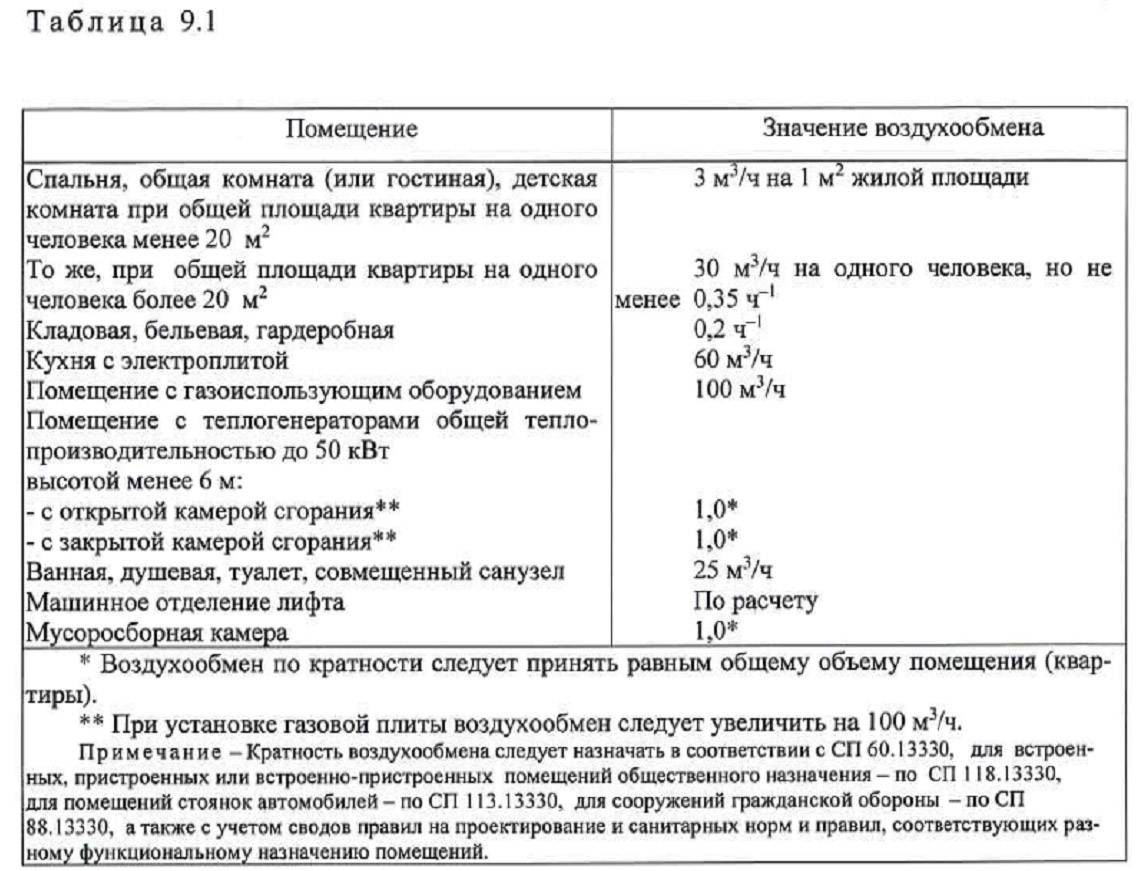

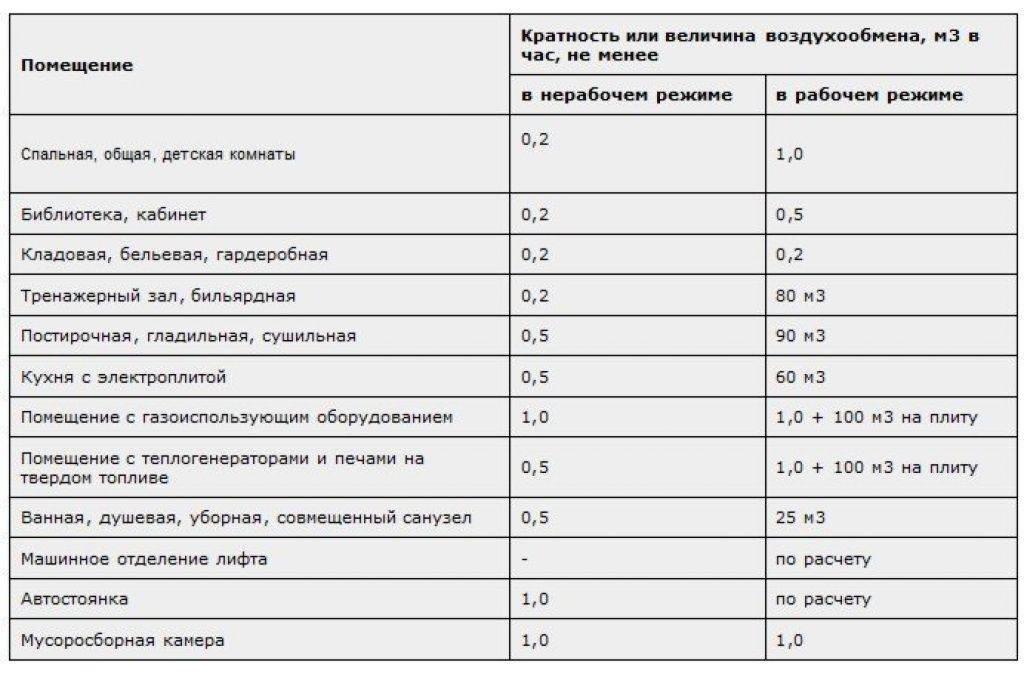

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Для чего нужен воздухообмен?

Схема потоков воздуха по жилищу

Воздухообмен – это расход подаваемого наружного воздуха м3/час, что попадает в здание с помощью системы вентиляции (рисунок 3). Загрязнение среды в жилых комнатах происходит от расположенных в них источников – это может быть мебель, различная ткань, продукты потребления и жизнедеятельности человека, бытовые изделия. Также это случается путем газообразования от воздействия выдыхания углекислого газа человеком и других жизненно важных процессов организма, еще разные технические испарения, которые могут присутствовать на кухне от сгорания газа на плите и много других факторов. Поэтому воздухообмен так необходим.

Чтобы поддерживать нормальные показатели воздуха в жилищи, следует выполнять контроль за насыщенностью углекислого газа СО2 с помощью регулировки системы вентиляции с учетом концентрации. Но есть второй способ, более распространённый – это метод контроля воздухообмена. Он значительно дешевле и во многих случаях эффективнее. Есть упрощенный способ его оценки с помощью таблицы 2.

Класс по ГОСТу	Характеристики качества воздуха	Расход поступающего воздуха с расчета на 1 человека, м3/(час*чел)
IDA1	Высокое	>54 (значение в номинале 72)
IDA2	Среднее	36-54 (значение в номинале 45)
IDA3	Приемлемое	22-36 (значение в номинале 29)
IDA4	Низкое	<22 (номинальное значение 18)

Но при проектировании механической системы вентиляции в доме или квартире нужно делать расчет.

Физкультурно оздоровительные учреждения

При занятиях в спортивном зале кратность обмена воздуха играет важную роль, поскольку во время физических нагрузок необходимо обеспечить поступление свежего кислорода в легкие каждого из посетителей с учетом достаточно больших объемов зала. Таким образом, требования оговаривают необходимость обеспечения поступления в спортзал при наличии посетителей 80 м3/ч воздуха.

Расчет кратности воздухообмена для бассейна исходит из количества находящихся в нем людей и должен составлять 20 м³/ч в расчете на 1 человека. В то же время, учитывая специфику нахождения в сауне, в бане, необходимо обеспечить смену 10 м³ воздуха в течение каждого часа. При этом учитывая большие объемы вырабатываемого насыщенного пара, можно вести расчет воздухообмена по влаговыделениям.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Нормы воздухообмена в офисных помещениях

Назначение	Приток	Вытяжка	Примечание
Помещения общественных организаций; комнаты для мастеров (другого персонала) и для учебных занятий	1,5	1,5	—
Зал собраний и совещаний до 100 человек	3	3	—
Зал собраний и совещаний свыше 100 человек	—	—	Определяется индивидуально, не менее 20 м3/ч на человека
Архив	—	1	—
Комнаты для персональной вычислительной техники	3	3	Не менее 60 м3/ч на одно рабочее место у компьютера
Копировально-множительные службы	3	3	—
Кладовая уборочного инвентаря	—	1	—
Кладовая для хранения (оборудования, инвентаря, канцелярских принадлежностей)	—	1	—
Электрощитовая	—	—	Определяется индивидуально, но не более 10 м3/ч

Нормы для офисных помещений

Примечание:  для административных и офисных помещений возможна корректировка и оптимизация расчетных параметров в зависимости от режимов единовременного пребывания персонала и посетителей. Нелишним будет сделать простую проверку, перемножив число людей на количество воздуха необходимого для комфортного пребывания одного человека в спокойном состоянии (30 м3/час).

Оптимальным путем более точного определения требуемой производительности вентиляционного оборудования является получение информации от эксплуатирующей организации о планируемой численности людей, которые будут единовременно находиться в каждом кабинете (комнате). Если информация отсутствует, то следует делать расчет исходя из 5–6 квадратных метров на одного сотрудника. Минимально установленное значение — не меньше 4,5 м² на человека (СанПиН 2.2.3670-20). Таким же образом, по количеству людей, можно правильно определить воздухообмен в режиме собраний и совещаний, когда в одном месте собирается значительное количество работников.

Воздухообмен в квартире, как естественный процесс

Самый легкий из известных способов осуществления воздухообмена в квартире – это обеспечение в ней естественной природной вентиляции. При данном методе отвод грязного воздуха осуществляется при помощи естественной тяги, возникающей в каналах вентиляции. Поступление внутрь свежего воздуха осуществляется через открытые входные проемы, либо специальные приточные устройства. Прежде это был очень эффективный метод, но сегодня он малоприменим из-за нашего стремления закупорить каждую щель в своем жилище. Например, природная вентиляция квартиры с пластиковыми окнами полностью исключена. В этом случае нужна принудительная система воздухоотвода.

Обеспечить приток свежего воздуха в подобных условиях можно с помощью дополнительных устройств. Например, это может быть приточный регулируемый клапан. Такие клапаны монтируются на створках пластиковых окон.

Клапан подачи воздуха

Устройство имеет козырек со звукоотражателем, благодаря чему качество звукоизоляции пластикового окна ничуть не снижается. Установка устройства не занимает много времени.

Вентиляция в квартире своими руками выполняется с применением устройств, действующих так же, как и клапан, только устанавливают их около отопительных радиаторов. Для монтажа в стене нужно сделать отверстие, его диаметр может меняться, в зависимости от модели клапана, и может быть от 5 до 10 см.

Достоинствами данных устройств являются легкий и быстрый монтаж и легкость в дальнейшей эксплуатации. Насколько эффективно будут работать клапаны вентиляции, в большей степени зависит от того, насколько исправны вытяжные каналы. Данный тип вентиляции наилучшим образом зарекомендовал себя в зимний период. Его принцип устроен на разности температур в помещении и на улице. Этим объясняется природная тяга. В теплое время года разница температур не превышает 15° C, поэтому тяга не очень заметна.

Производительность по воздуху

Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.

Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:

L = n * S * H, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
• S — площадь помещения, м2;
• H — высота помещения, м;

Расчет воздухообмена по количеству людей:

L = N * Lнорм, где

• L — требуемая производительность приточной вентиляции, м3/ч;
• N — количество людей;
• Lнорм — норма расхода воздуха на одного человека:

в состоянии покоя — 20 м3/ч;

«офисная работа» — 40 м3/ч;

при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:

• Для квартир — от 100 до 500 м3/ч;
• Для коттеджей — от 1000 до 5000 м3/ч;

Принудительно-вытяжная вентиляция в городской квартире

Иногда без принудительной вентиляции в квартире бывает не обойтись. Это касается, например, летнего периода, когда естественная тяга ослабевает.

Система вентиляции в квартире, которая основывается на принудительном вытяжении воздуха, удаляет отработанный воздух механическим способом. Осуществить это можно при помощи вентилятора, который встраивают в шахту вентиляции в санузлах. На кухне это могут быть электрические вытяжки над плитой или варочной панелью.

Квартира

Работающие вентиляторы создают в воздушном пространстве разрежение. Это побуждает воздух всасываться в комнату из открытых форточек, либо через приточные вентиляционные клапаны.

В холодное время года нужно также позаботиться об обогреве входящего воздуха. Для этой цели можно использовать приточное оборудование, имеющие в своем составе электрические нагреватели. Если вы используете данные устройства без дополнительного подогрева, лучше располагать их над приборами отопления.

Инструкция: вычисления по зданиям промышленного назначения

Расчет воздуховодов – подбор прямоугольных сечений.

В составе этого вида зданий находится множество комнат и кабинетов. Те из них, в которых вентиляция должна обеспечить комфортный труд людей низкой категории тяжести работ (администрация, бухгалтерия и так далее), рассчитываются по алгоритму, приведенному выше. В остальных помещениях, в которых проходят технологические и вспомогательные процессы, необходимо рассчитывать приточно-вытяжную вентиляцию в соответствии со СНиП 41-01 по видам выделяющихся в них вредных или горючих веществ, излишкам тепла.

Прежде чем приступить к расчету общеобменной вентиляции, нужно выяснить, сколько воздуха из пространства комнаты уходит из-за работы местных отсосов. К ним относятся вытяжные зонты и лабораторные шкафы, различные всасывающие панели и укрытия. Применяются они с целью отобрать вредные вещества прямо от источника их выделения, не допуская распространения по всему объему помещения. Зачастую местные отсосы идут в комплекте с технологическим оборудованием, поэтому их производительность заранее известна. Другие требуется рассчитать и установить в зависимости от размеров и интенсивности источника выброса, порядок этих расчетов приведен в технической литературе. Для укрупненного определения производительности местного отсоса можно применить знакомую формулу: L_отс=3600ϑ*S_отс, где:

• ϑ – скорость воздушного потока в рабочем проеме вытяжного зонта или шкафа (принимается 1 м/с);
• L_отс – расход воздуха через этот рабочий проем (м3/ч);
• S_отс – площадь проема (м2).

Полученная величина будет участвовать в дальнейшем просчете необходимого количества приточного воздуха. Но сначала нужно выяснить, сколько необходимо подать воздуха с улицы для различных условий. Суть операции в том, чтобы определить виды и количество выделяющихся в пространство помещения вредных для здоровья человека или горючих и взрывоопасных веществ. Вычисления производить на основании этих данных. Если источников выделений несколько, то считать придется по каждому из них, а для вентиляции принять наибольший результат.

Таблица предельно допустимых концентраций вредных веществ.

Зная, сколько выделяется каждого вещества в помещение за промежуток времени (мг/ч), не трудно определить его концентрацию (мг/м3). Условно считается, что вещество распределяется на весь объем комнаты. После этого находят значение предельно допустимой концентрации (ПДК) этого вещества в соответствующей нормативной документации. Если концентрация в помещении превышает ПДК, нужно подать определенное количество свежего воздуха, а загрязненный – удалить. Величину притока считают по формуле: L=M_вв/y_пом-y_п, где:

• L – необходимое количество свежего притока (м3/ч);
• M_вв – значение массы выделяющегося вредного вещества за 1 час (мг/ч);
• y_пом – расчетная величина удельной концентрации вещества в объеме комнаты (мг/м3);
• y_п – его удельная концентрация в поступающих с улицы воздушных массах (мг/м3).

От полученного значения L нужно отнять величину L_отс, полученную ранее. Результатом будет расход воздушных масс, которые необходимо удалить из помещения с помощью общеобменной вытяжной вентиляции.

Удаление избыточного тепла

Формулы определения необходимого воздухообмена

В результате некоторых технологических процессов в пространство помещения попадает излишнее количество тепла, его нужно нейтрализовать с помощью подачи приточного воздуха. Тогда расчет ведут по формуле: L=L_отс+[3.6Q-С L_отс (t_мо-t_п) / c (t_пом-t_п)].

Здесь:

• L_отс – полученное ранее значение количества вытяжки, что выполняют местные отсосы, находящиеся в рабочей зоне (последняя – это пространство высотой в 2 м от пола) (м3/ч);
• Q – величина теплоты, которая выделяется при технологическом процессе (Вт);
• t_мо – температура воздуха, который удаляется местными вытяжными устройствами (° С);
• t_пом – температура воздушных масс, которые удаляются из пространства над рабочей зоной с помощью общеобменной вытяжной вентиляции (° С);
• t_п – температура свежего воздуха с улицы (° С);
• С – удельная теплоемкость воздуха, равна 1,2 кДж (м3 * °С).
