Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.
Выбираем материал для обвязки
Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.
Варианты изготовления обвязки:
- Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
- Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
- Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
- Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

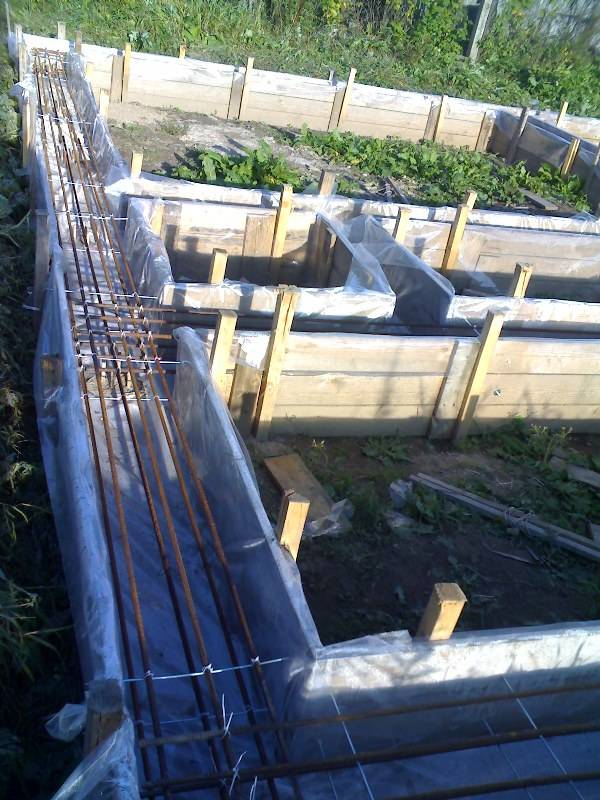

Что нужно сделать при заливке фундамента?
Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.
Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.
Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок
Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону
При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.
После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .
Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.
Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.
Монтаж нижней обвязки
Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.
К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.
Видео по теме «Как сделать нижнюю обвязку каркасного дома «:
Гидроизоляция
При возведении фундамента на сваях при наличии подземных вод возникает необходимость создавать дренаж и гидроизолировать фундамент.
Если допустить коррозию металлических конструкций, несущая способность фундамента значительно снизится.
Защищают от влаги изначально сами сваи и затем обвязку. Опоры обрабатывают двухкомпонентным защитным слоем.
Обвязку из древесины закрывают рубероидом, сложенным в несколько слоев. Изделия металлопроката, которые используют при сооружении обвязки, необходимо защищать антикоррозионным составом. Гидроизоляционный слой на обвязке не даёт подземным водам возможности проникнуть внутрь сооружения.
Финишная отделка
После завершения всех описанных выше мероприятий и укладки кровли сруб должен выстояться до полной усадки. Время выстаивания колеблется от полутора лет (для сырого ровного бруса) до полугода (если использовалось клееное просушенное сырье).
После того как необходимое время прошло, можно приступать к отделке:
- Дома из профилированного материала не требуют обшивки ни изнутри, ни снаружи. Для обеспечения их долговечности вполне достаточно провести обработку стен антисептиком или окрасить составом для наружных работ.
- У зданий из ровного бруса в процессе усадки неминуемо образуются щели. Эти щели необходимо загерметизировать, после чего стоит выполнить обшивку, защищающую от продувания.
Зависит долговечность будущей постройки. Это фундаментальный, базовый вопрос, и к нему нужно отнестись с максимальной серьезностью, поскольку цена ошибки слишком высока.
Для чего нужна обвязка ленточного основания
При строительстве каркасных и деревянных домов, чтобы облегчить процесс соединения фундамента со стенами, на бетонную ленту крепят обвязку из бруса. Крепление осуществляют с помощью закладных шпилек или болтов. Проверяют, чтобы ростверк располагался строго по уровню.
Если бетонная лента неровная, можно скорректировать ее расположение с помощью цементной стяжки. При перепадах по высоте менее 1 см подкладывают под обвязочный брус дощечки нужной толщины.

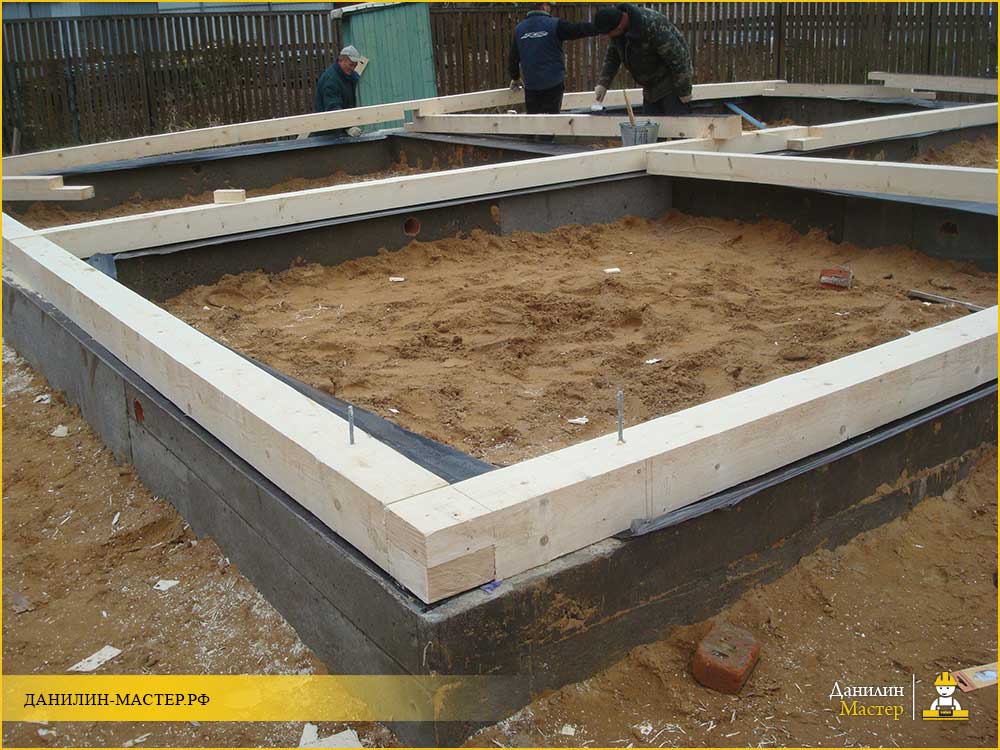

Инструкция по обвязке брусом ленточного основания:
- Закрепляют в фундаменте анкерные шпильки.
- Бетонную ленту покрывают гидроизоляционным слоем. Можно использовать рубероид или битумную мастику.

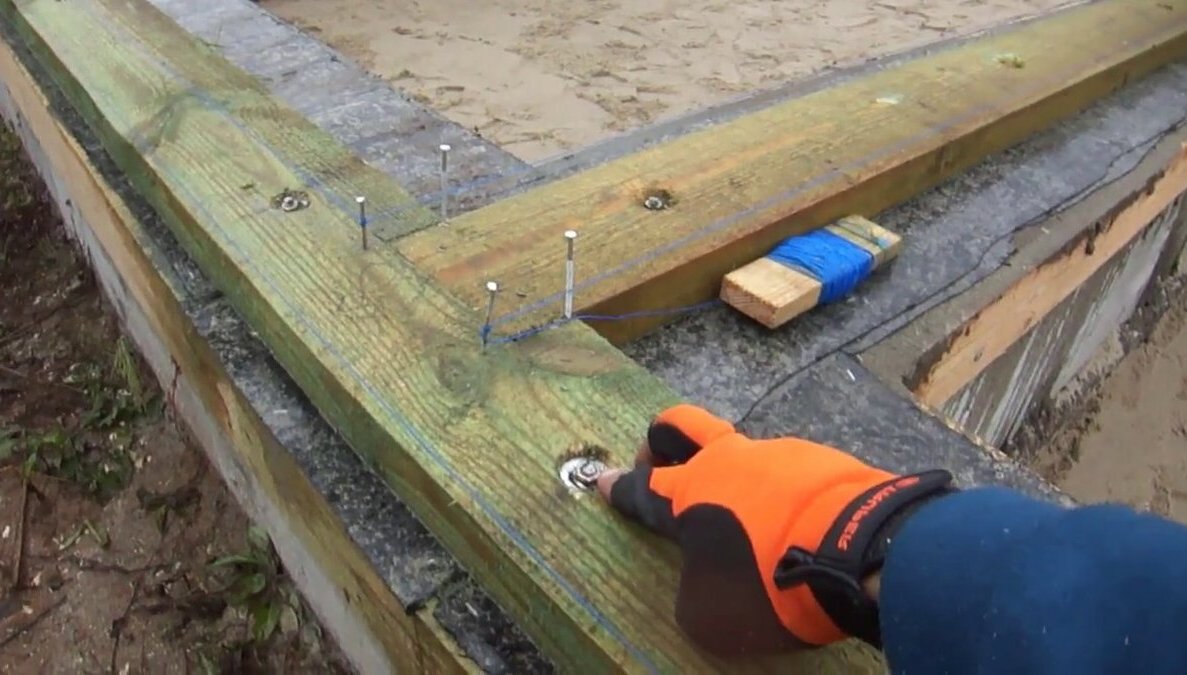

- В брусьях просверливают отверстия, немного шире, чем сечение шпилек. Одевают на крепеж прокладку и шайбу.
- Укладывают брус на бетонную ленту так, чтобы шпильки вошли в отверстия.
- Соединяют между собой элементы деревянной обвязки.
- На крепеж одевают гайки. Углы соединяют гвоздями или нагелями.
- Просверливают в древесине отверстия на таком же расстоянии на каком закреплены шпильки в бетоне. Сечение отверстий должно быть немного больше, чем диаметр анкерных шпилек.
- На каждую шпильку надевают прокладку и широкую шайбу.
После монтажа обвязки можно приступать к возведению стен.
Как собрать нижнюю обвязку для фундамента из бруса можно посмотреть на видео:
Обвязку фундамента довольно легко выполнить своими руками
Важно обратить внимание на качество соединения всех элементов между собой и размещение их строго по уровню
Выравнивание нижней обвязки. Как осуществить нижнюю и верхнюю обвязку каркасного дома?
Каркасная конструкция частного дома предполагает наличие нижней и верхней обвязки. Они необходимы для обеспечения прочности и надежности всего сооружения. При корректном выполнении и соблюдении всех тонкостей, каркасная конструкция дома прослужит вам долгие десятилетия.
Нижней обвязкой называют основание каркасной конструкции дома, собранное при помощи доски, бревна или бруса. Нижняя обвязка производится для обеспечения надежного фиксирования сооружения к фундаменту.
К монтажным работам с каркасной конструкцией можно приступать только после окончания установки нижней стяжки.
Строительные материалы
С выполнением нижней обвязки для каркасного дома вполне можно справиться самостоятельно, при этом не прибегая к услугам специалистов. При выполнении монтажных работ в строгой последовательности и соблюдении рекомендаций трудностей возникнуть не должно.
В качестве материала для нижней обвязки рекомендуется отдать предпочтение древесине хвойной породы. Хвойная порода обладает рядом достоинств, которые превосходят положительные стороны лиственной породы дерева.
Главными достоинствами хвойной породы являются:
- высокая прочность;
- достаточно продолжительный срок эксплуатации;
- водонепроницаемость;
- ровный ствол дерева.
Для установки нижней обвязки чаще всего выбирают лиственницу, ель обыкновенную, пихту или сосну. Стоит отметить, что порода дерева должна быть выбрана с учетом места нахождения будущей конструкции и сопровождаемых условий окружающей среды в этом регионе.
Помимо выбора породы дерева для нижней стяжки, потребуется определиться и с формой пиломатериала: брусья, бревна или доски. При выборе последнего варианта доски рекомендуется фиксировать саморезами с разным диаметром в шахматном порядке.
Перед началом монтажных работ все строительные материалы необходимо подвергнуть двухэтапной обработке.
Первый этап выполняется при помощи специального антисептического средства, предотвращающего гниение материала и возникновение грибковых отложений. После того, как материал подсохнет, он обрабатывается при помощи специального средства, которое называется антипирен. Оно повышает огнеупорные характеристики материала, которые препятствуют возгоранию конструкции. В связи с огромным количеством древесной смолы обработка с использованием антипирена для хвойных пород дерева является наиболее распространенной процедурой.
Обвязочная работа межэтажного перекрытия может быть выполнена своими руками. Сделать ее совсем не сложно, если следовать нашим рекомендациям.
Двойная конструкция может быть выполнена на столбчатом фундаменте или винтовых сваях.
Установка нижней обвязки
Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:
- выбор и установка фундамента;
- подготовка необходимых строительных материалов;
- установка и соединение обвязки.
Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.
Все дело в том, что для данного вида фундамента характерна быстрая установка и надежность конструкции этажа.
Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке
Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.
Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины . Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.
Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.
Крепление обвязки из бруса к свайно-винтовому фундаменту
Почему на свайный фундамент необходимо 1-2 ряда обвязки? Потому что сваи с оголовками – это точечные опоры. Такие опоры не могут гарантировать того, что нагрузка будет равномерно размещаться между всеми площадками. Наверняка на одни сваи будет больше веса, они могут просесть, что неблагоприятно скажется на всем здании.
Если обвязать фундамент так, как положено по технологии, то равномерное распределение нагрузок по всей площади фундамента увеличит прочность, надежность и долговечность фундамента и самого дома. Подчеркнем, что обвязка должна делаться буквально сразу, как только полости залили раствором и установили оголовки. Почва в разных местах отличается, и внутренние механические процессы могут нарушить всю технологию. Кому потом захочется выравнивать сваи, которые переместились? К тому же, дело это непростое и трудоемкое. Лучше сразу правильно установить обвязку, выдержав все технологические требования, чем затем ремонтировать – так и дешевле, и проще.

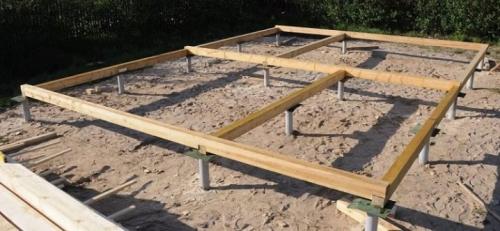

Рис 5. По такой схеме выполняется обвязка свай брусом
Процесс обвязки
- Проверьте правильность монтажа свай по уровню. При обнаружении незначительных отклонений уже после того, как установили оголовки, нужно обязательно ликвидировать эти погрешности: просто выпилить куски брусьев в местах, где они лишние.
- Как правило, в оголовках свай делаются отверстия, для того, чтобы снизу можно было привинтить обвязку к ним.
Углы обвязки можно скрепить алюминиевыми уголками.
Обвязка свай для дома из бруса не станет для вас проблемным занятием, если делать это не в одиночку.
Монтаж не угловых стоек
Нужно определиться со способом крепления стоек.
Есть несколько вариантов. Первый – крепить стойки к обвязке методом вырубки (полная врубка или врубка на пол бруса). И второй – оцинкованными стальными уголками (толщина примерно 2 мм). Уголками проще, быстрее и как по мне – надежнее, так как брус нижней обвязки остается цельным, а не ослабляется вырубками под стойки. Единственный недостаток – это то, что стоимость таких креплений увеличивает смету (1 уголок стоит от 0,5 до 1 доллара). Поэтому вариант с уголками хоть и немного, но дороже.

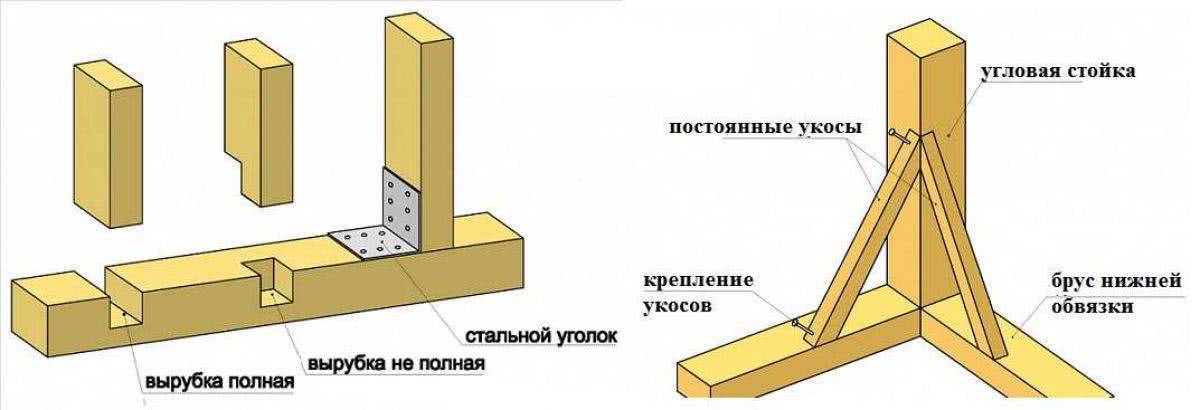

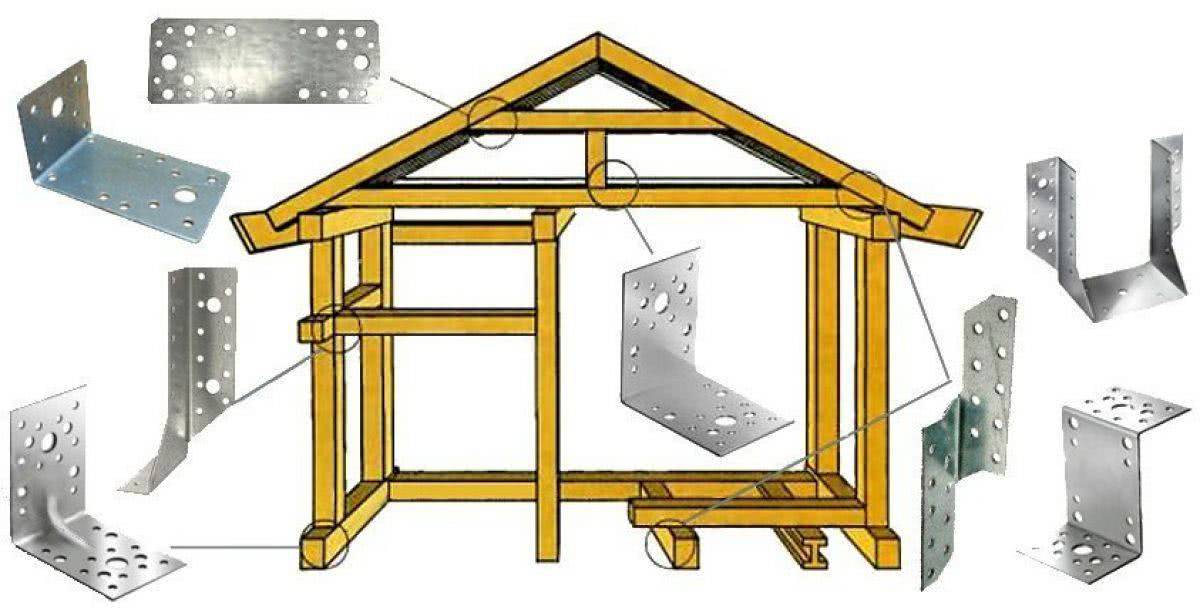

Варианты крепления вертикальных стоек каркаса к брусу нижней обвязки
На креплении уголками, думаю, останавливаться нет смысла. Тут все просто и никаких особенностей нет. Крепить их лучше всего оцинкованными саморезами по дереву. Но если купить оцинкованные не получится (их в некоторых регионах сложно найти), то можно брать черные не оцинкованные саморезы по дереву.
Немного подробнее остановлюсь на креплении стоек каркаса методом вырубки.
Для этого на брусе нижней обвязки нужно нанести разметку и сделать пазы по размеру стойки и глубиной порядка 30%, максимум 50% от высоты бруса нижней обвязки. Например, если брус у Вас высотой 100 мм, то вырубка будет на глубину 30-50 мм.
Размеры пазов для врубки стоек

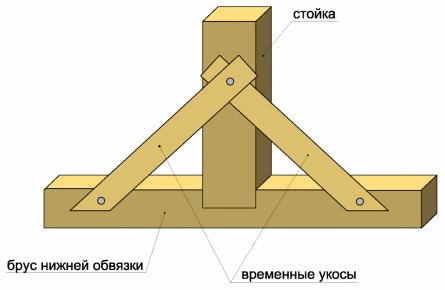

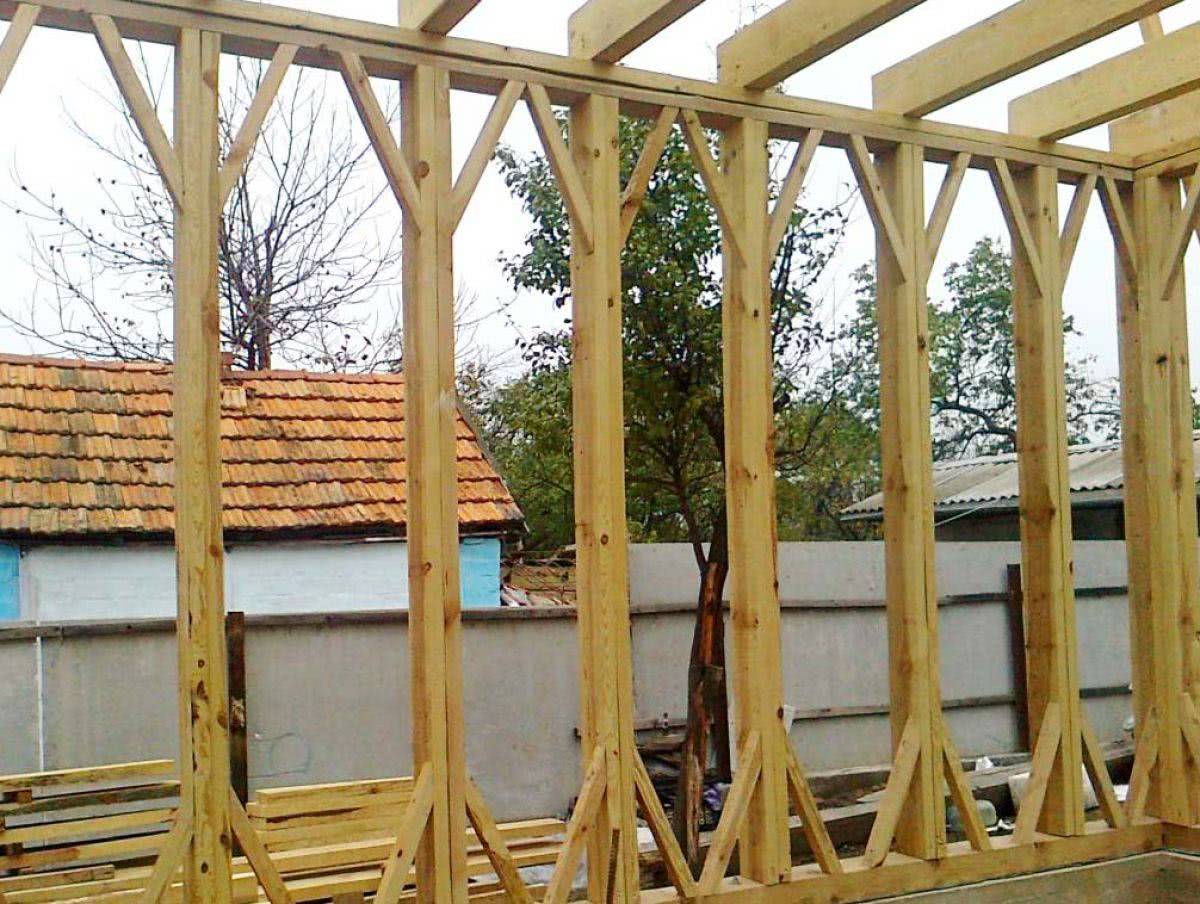

Независимо от метода крепления не угловых стоек, их тоже нужно раскреплять временными укосинами. Можно устанавливать 2 короткие укосины на каждую стойку или же длинную укосину на несколько стоек сразу. Они нужны для того, чтобы соединение стойка — нижняя обвязка не расшатались до момента закрепления верхней обвязки и постоянных укосин.
Фото временного закрепления каркаса короткими укосами
Временное закрепление каркаса короткими укосами
Если Вы заранее не делали раскладку каркаса для всех стен, т.е
планируете работать без чертежей, то на данном этапе важно учитывать, что шаг стоек в местах расположения оконных и дверных проемов может быть другим. Так что пока не поздно советую все-таки набросать все стены и основные элементы каркаса на них. С размерами, конечно же
С размерами, конечно же.
Примечание
Очень важно учитывать, что при креплении уголками высота вертикальной стойки равняется высоте этажа. А при креплении методом врубки высота стойки должна быть больше ровно на 2 глубины вырубки. Соотношение высоты этажа и высоты стойки при разных вариантах крепления стойки
Соотношение высоты этажа и высоты стойки при разных вариантах крепления стойки
Крепление бруса на ленточном или плитном фундаменте
Качественная установка деревянного бруса к плиточному основанию постройки невозможна без ряда работ. На начальном этапе следует установить деревянный элемент со специальными отверстиями в ростверк. Установка происходит посредством контргаек, которые накручиваются на анкеры. Данную конструкцию используют во время возведения зданий из разнообразных видов бруса.
Установка деревянных элементов на основание здания происходит следующим образом:

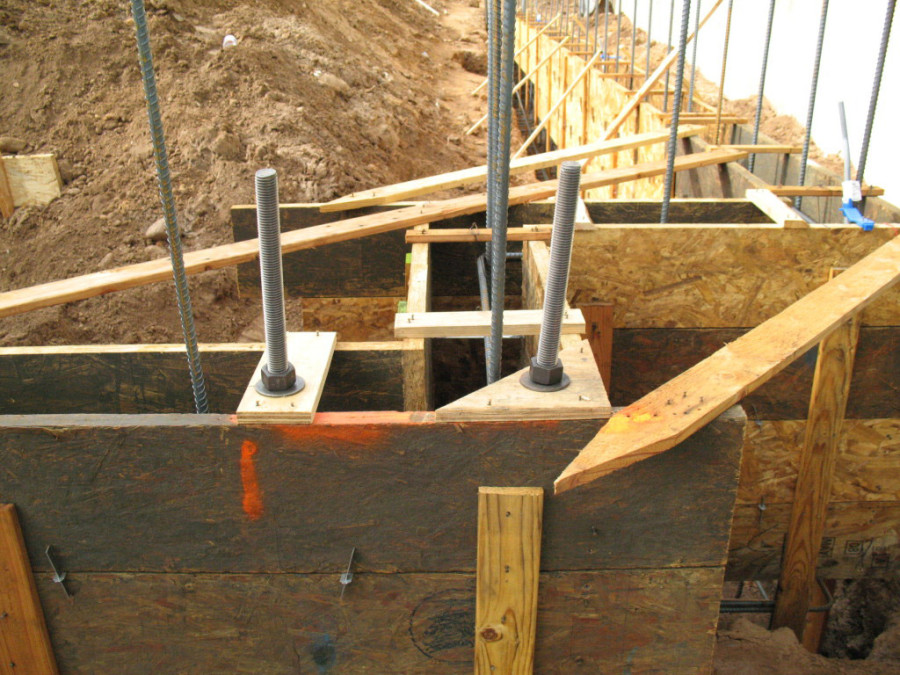

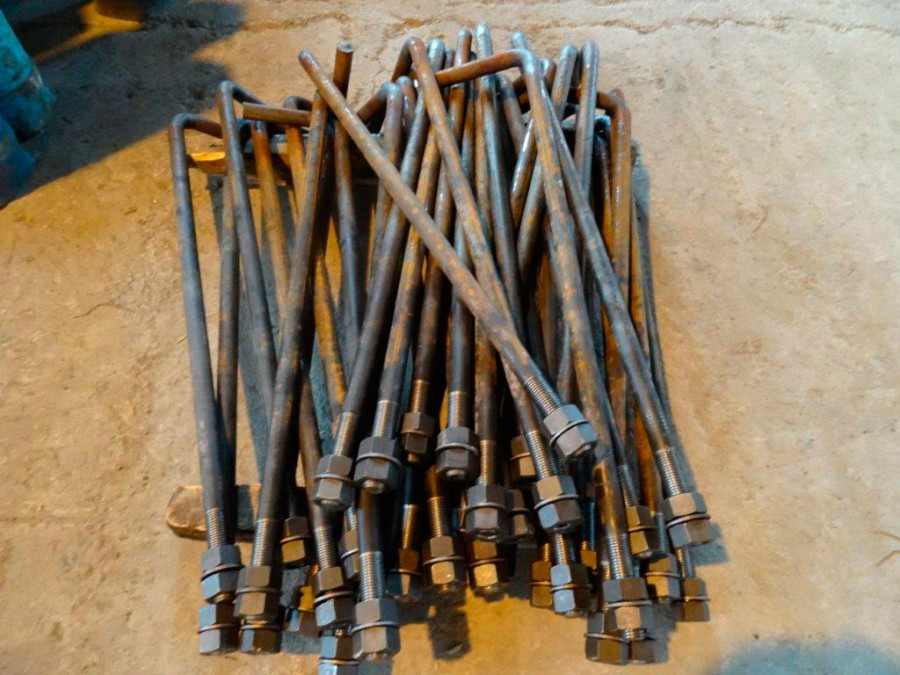

После заливки фундамента постройки следует установить анкерные болты в еще незастывший бетон. Основания крепежных элементов могут быть коническими или же загнутыми. Болты необходимо устанавливать через каждые 50 сантиметров, таким образом, на один брус должно быть монтировано около трех крепежных элементов.
Теперь нужно дождаться высыхания основания строящегося дома, и заняться подготовкой устанавливаемого бруса. В эти работы на данном этапе входит исключительно рассверливание отверстий для анкерных шпилек, которые расположены на уже установленных болтах.
После этих действий необходимо вооружиться строительным уровнем и проверить горизонтальность конструкции. Все обнаруженные дефекты необходимо сразу же устранить, например, если вы обнаружили возвышенность, следует срезать ее ножом, если образовалась впадина, то ее нужно залить раствором.
После обустройства максимального ровного основания, необходимо уложить на него рубероидные листы, которые выполняют гидроизоляционные функции.
Как уже говорилось выше, слой рубероида нельзя долго оставлять открытым, поэтому сразу после его монтажа, необходимо установить балки, которые заблаговременно были распилены на фрагменты необходимого размера.
Угловые сопряжения балок соединяются с выпусками, но можно обойтись и без них. Для достижения максимально долговечного соединения необходимо воспользоваться углами, изготовленными из металла. Данные металлические изделия следует устанавливать на саморезы.
После этого на каждую анкерную шпильку на установленных в основании здания болтах следует установить широкую шайбу, после чего зафиксировать контакт контргайками. Для предотвращения возникновения неровностей гайки нужно подкручивать не поочередно, а параллельно, причем каждый раз делать по два-три проворота.
Теперь вы знаете не только, как класть первый венец бруса на фундамент, но и как создать остальную несущую конструкцию. Данный способ довольно простой и при наличии необходимых инструментов и некоторого опыта строительных работ, вы сможете справиться самостоятельно. В итоге вы получите прочное и долговечное основание здания, которое является залогом удачно построенного дома.

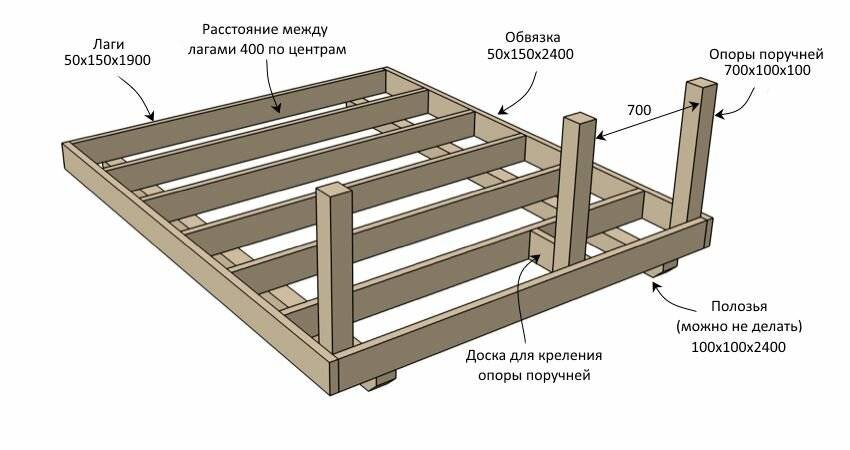

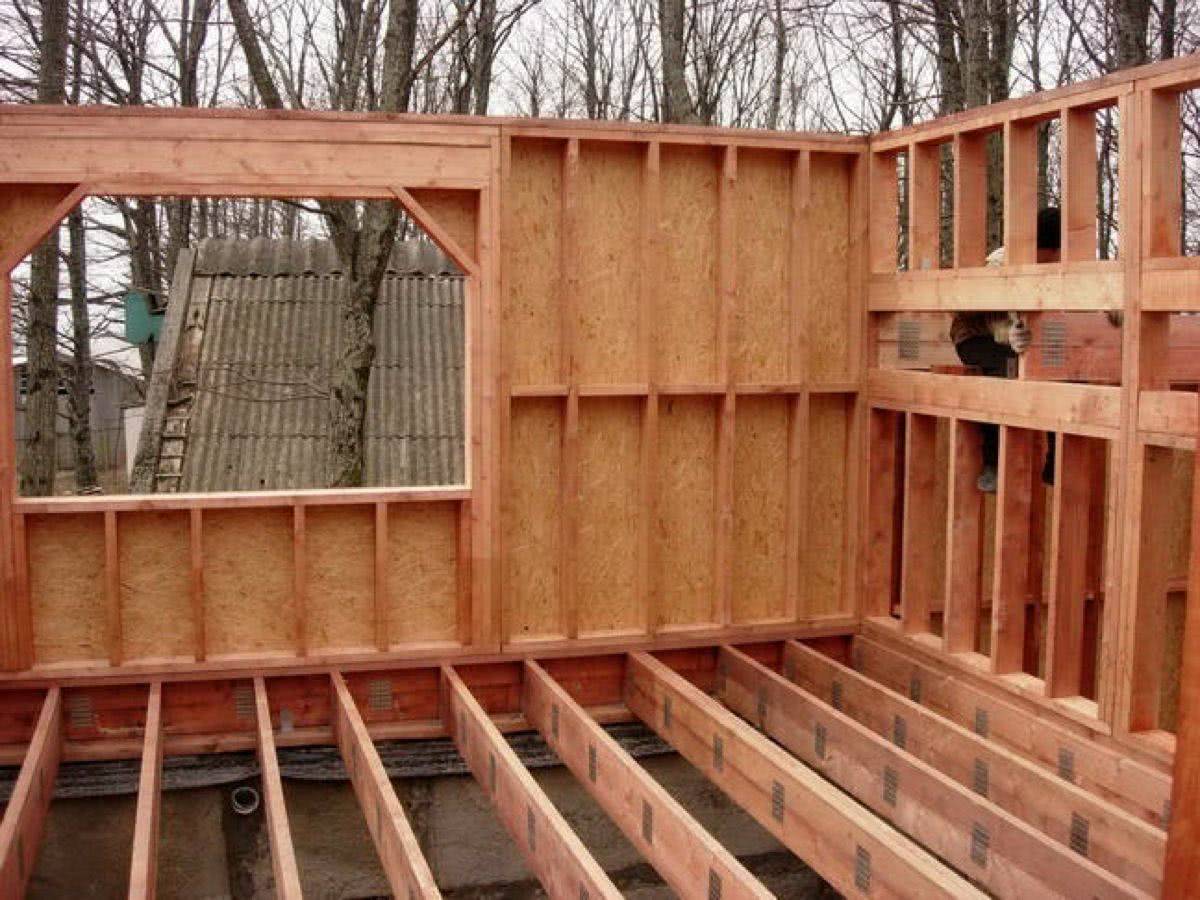

Установка половых лаг на обвязку
После того как цоколь, фундамент и обвязка установлены, разрешено приступать к монтажу половых лаг на обвязку. Для этого, чаще всего, используют брусья из дерева или оцилиндрованные бревна, которые укладывают горизонтально. Сам процесс укладки лаг требует соблюдения определенных технологий.
Для начала следует подготовить материал, который будет использоваться в качестве половых лаг. Лучше подойдет брус из хвойных деревьев, тщательно просушенный. Влажность брусьев не должна быть больше 20%.
Лаги выбирают правильной формы, ровными по длине и сечению, а это достигается обработкой электрорубанком. Во избежание разрушения, гниения, деформации от другого негативного воздействия лаги рекомендуется обработать специальными защитными покрытиями в несколько этапов, с периодами сушки.
В процессе установки половых лаг на обвязку следует:
- выставить лаги с использованием строительного уровня, подкладывая при необходимости чопики (половые лаги крепятся перпендикулярно окну);
- вмонтировать промежуточные бруски;
- закрепить финишное покрытие;
- уложить подложку и утеплитель.
Жесткого крепления половые лаги не требуют, но строительными металлическими уголками связать можно. Затем на уложенные лаги крепится половое покрытие (фанера, доска и т.д.)
Нижняя обвязка играет значительную роль в строительстве любого каркасного здания, будь то жилой дом, либо складское помещение. Достаточно соблюсти технологические особенности монтажа, и долговечность постройки гарантирована.

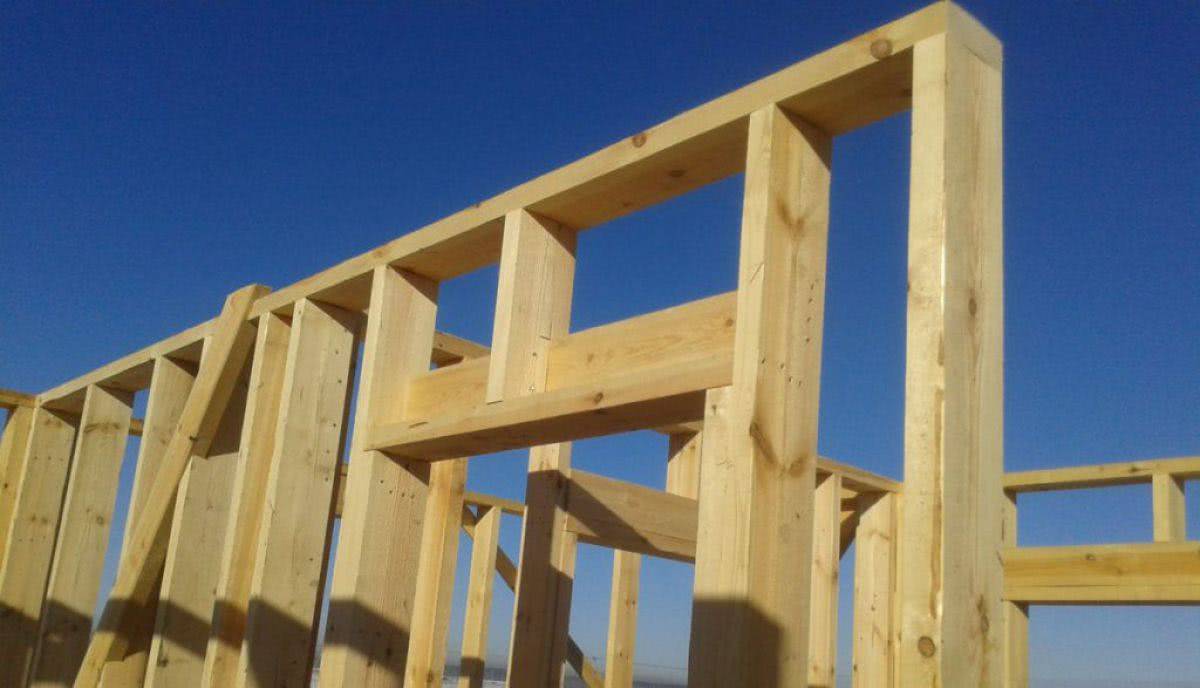

Устройство каркаса

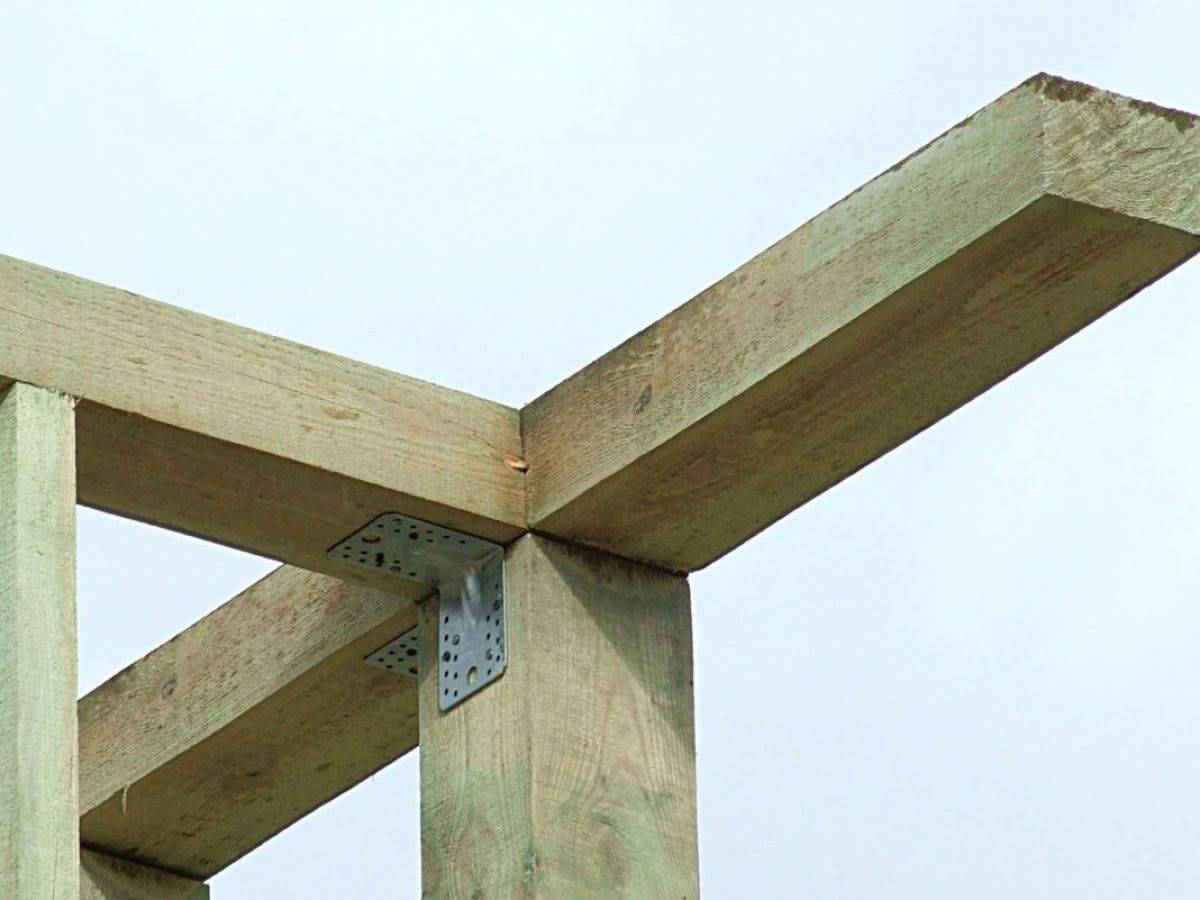

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.
Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.
При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.
Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.
В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.
После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.
К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.
Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.
